2BV6水环真空泵培训资料A

真空泵培训课件(附件版)真空泵培训课件一、引言真空泵是一种广泛应用于各个领域的设备，其主要功能是抽取或压缩气体，使容器内形成真空状态。

为了更好地了解和使用真空泵，本课件将详细介绍真空泵的原理、分类、应用、操作方法及维护保养等内容。

二、真空泵的原理与分类1.真空泵原理真空泵的工作原理是通过机械或物理方法，将容器内的气体抽出或压缩，从而降低容器内的气压。

根据工作原理的不同，真空泵可分为两大类：容积式真空泵和速度式真空泵。

（1）容积式真空泵：通过改变泵腔的体积，使气体在泵腔内产生周期性的膨胀和压缩，从而达到抽气或压缩气体的目的。

常见的容积式真空泵有旋片式真空泵、滑阀式真空泵等。

（2）速度式真空泵：通过高速旋转的叶轮或叶片，使气体产生离心力，从而将气体甩出泵腔，达到抽气或压缩气体的目的。

常见的速度式真空泵有罗茨泵、涡旋泵等。

2.真空泵分类（1）旋片式真空泵：具有结构简单、体积小、重量轻、噪音低等特点，广泛应用于实验室、医疗、食品等领域。

（2）滑阀式真空泵：具有抽气速率高、抗水蒸气能力强等特点，适用于化工、制药等行业。

（3）罗茨泵：具有抽气速率高、无油压缩、维修方便等特点，适用于电子、半导体、真空镀膜等领域。

（4）涡旋泵：具有抽气速率高、结构紧凑、无油压缩等特点，适用于分析仪器、真空干燥等领域。

三、真空泵的应用1.实验室：用于真空过滤、真空干燥、真空蒸馏等实验操作。

2.医疗：用于真空采血、真空包装、真空敷料等。

3.食品：用于真空包装、真空冷却、真空干燥等。

4.化工：用于真空蒸馏、真空吸料、真空输送等。

5.电子：用于真空镀膜、真空焊接、真空封装等。

6.半导体：用于真空刻蚀、真空沉积、真空吸附等。

7.分析仪器：用于真空采样、真空分析等。

四、真空泵的操作方法1.开机操作（1）检查真空泵及附件是否完好，连接管道是否牢固。

（2）打开电源开关，启动真空泵。

（3）观察真空泵的运行状态，确保正常工作。

2.关机操作（1）关闭真空泵的电源开关。

第一章水环真空泵1.. 水环真空泵应用水环真空泵是用来抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体, 以使被抽容器形成一定的真空。

吸入的气体中允许混有微量的液体。

水环真空泵的工作区间是 -0.04MPa — -0.09MPa (-304mmHg — -684mmHg 。

水环真空泵主要应用于化工、石化、轻工、制药、造纸、冶金、建材、电器、食品、洗煤、选矿、化肥等行业。

水环真空泵配防暴电机时,可抽吸易燃、易爆的气体。

泵体材料为耐腐蚀材料时,可以抽吸具有一定腐蚀性的气体。

2. 水环真空泵特点2.1高可靠性采用了轴与叶轮孔的牢固热装过盈配合, 轴和轴承安全系数大, 因而具有相当高的可靠性。

采用焊接叶轮、轮毂与叶片全部加工,从根本上解决了平衡问题,运动平稳,噪音低。

2.2维护方便在泵的两端盖上设置了检查孔(拆下压板即可 ,可方便的查看内部结构或间隙,并可以快速而方便地更换排气口阀板。

填料的更换也可以在不拆除泵盖的情况下进行, 十分方便。

2.3高效节能采用系统优化设计,分配板、叶轮等主要部件设计结构合理,效率较高。

采用柔性排气阀设计, 避免气体压缩过程中的过压缩, 通过自动调节排气面积而降低能量损耗,从而最终达到最佳运行效率。

2.4适应冲击载荷叶片采用钢板一次冲压成型, 型线较好。

焊接叶轮整体进行热处理, 叶片具有良好的韧性,其抗冲压、抗折弯能力得以根本保护,适应冲击载荷。

3. 水环真空泵结构真空泵采用单极作用的结构形式,是由泵轴、前轴泵压盖、轴承座、填料函、前泵盖、前分配板、泵体、叶轮、后分配板、后泵盖、轴承壳组成。

轴偏心地安装在泵体中,叶轮与轴为过盈配合, 泵两端面的总间隙由泵体和分配器之间的垫来调整, 在装配时由前端定位来首先确定单面间隙,叶轮与分配器端面间隙的大小对气体的泄漏(排气腔向吸气腔的泄漏有较大影响,因而装配必须予以保证。

对于叶轮的直径大于 500mm 的泵,单面间隙应控制在 0.25~0.35之间,两端面总间隙为 0.5~0.7之间。

水环真空泵培训资料第一篇：水环真空泵培训资料（上）水环真空泵是一种常见的真空设备，广泛应用于化工、制药、电力、冶金等领域。

它以其独特的工作原理和高效的性能而备受青睐。

在本篇文章中，我们将为大家介绍水环真空泵的结构、工作原理以及常见的应用场景。

1. 结构水环真空泵主要由泵体、水环、叶轮、分离室、进气口和出气口等部件组成。

其中，泵体是整个泵的主要部件，承受真空泵的全部压力。

水环是在泵体内形成的一个密闭环状空间，通过自身旋转和水的填充来实现密封作用。

叶轮是真空泵的核心部件，通过旋转从而产生气体吸入和排出的效果。

分离室则用于将液体与气体分离，确保排出的气体干燥。

2. 工作原理水环真空泵的工作原理可以简单概括为以下几个步骤：首先，泵体内的水环与泵轮一同旋转。

当泵轮旋转时，由于离心力的作用，水环被抛到泵体壁上形成密封，从而将泵体分割为若干个密闭空间。

然后，在泵轮的作用下，进气口的气体被吸入泵体，并经过连续的压缩作用，随后通过出气口排出。

同时，液体被抛到分离室，完成液-气分离的过程。

最后，泵体不断旋转，水环与泵轮的接触处的气体被排空，实现真空泵的持续工作。

3. 应用场景水环真空泵广泛应用于化工、制药、电力、冶金等行业的真空处理过程中。

以下是一些常见的应用场景：（1）化工工业：在化工生产过程中，水环真空泵用于提供各种化学反应、蒸馏、干燥等真空条件，保证产品的质量和产量。

（2）制药工业：制药行业中，水环真空泵用于提供制药过程中的真空条件，例如浓缩、干燥、蒸发等，确保药品的纯度和有效成分。

（3）电力行业：在电力行业中，水环真空泵主要用于发电机组、变压器等设备的真空处理，保证设备运行的可靠性和安全性。

（4）冶金工业：冶金行业中，水环真空泵常用于冶炼、炼钢等过程中的真空处理，清除气体和杂质，提高冶炼效果。

总结：水环真空泵通过其独特的工作原理和结构设计，得到了广泛的应用。

在化工、制药、电力、冶金等行业中，水环真空泵为保证工艺过程的顺利进行，提供了可靠的真空条件。

真空泵培训材料一、真空泵的基本原理真空泵是一种用于产生真空的设备，它通过排出气体或气体分子，使容器内部的压力降低到所需的真空度。

真空泵的基本原理是利用机械、物理或化学方法，将压缩空气或其他气体抽出容器，从而降低容器内的压力，实现真空的产生。

机械泵是最常见的一种真空泵，它利用机械运动产生的活塞或叶片使气体从一个低压区域排出，从而降低容器内的压力。

机械泵的工作分为吸气和排气两个过程。

吸气过程中，活塞或叶片将气体吸入泵腔，然后随着活塞或叶片的运动，气体被推向排气口。

排气过程中，气体被排出泵腔，压力降低，从而形成真空。

二、常见的真空泵类型及其特点1.涡旋真空泵：涡旋真空泵是一种机械型真空泵，其特点是结构简单、工作时没有金属摩擦，因此噪音小、寿命长。

涡旋真空泵适用于较高真空度的场合，并且对气体和水蒸气有很好的抽取能力。

2.旋片真空泵：旋片真空泵是一种叶片型机械真空泵，其特点是结构紧凑、体积小。

旋片真空泵适用于较低真空度的场合，抽取气体的速度快，但对酸碱等腐蚀性气体不耐腐蚀。

3.离心真空泵：离心真空泵是一种动力机械型真空泵，其工作原理类似于涡旋真空泵。

离心真空泵适用于需求大气流量和较高真空度的场合，但对于一些腐蚀性气体不耐腐蚀。

4.根式（罗茨）真空泵：根式真空泵是一种体积大、重量重的机械真空泵，其工作原理是通过两个旋转的叶轮之间的间隙抽出气体。

根式真空泵适用于高真空度和大气流量的场合。

三、真空泵的安装与维护1.安装：在安装真空泵时，应选择平稳、通风的地方，确保泵的工作和散热。

真空泵应垂直固定，使用强度足够的支架，并保持通风良好。

同时，应根据实际需要选择合适的管道连接。

2.操作：在使用真空泵前，应检查泵的各部件是否正常，并进行必要的润滑。

启动真空泵时，应逐渐增加转速，使其运行平稳。

在运行过程中，应定期检查泵的温度、压力等参数，并进行必要的调整和清洁。

3.维护：定期对真空泵进行维护是确保其正常工作的重要环节。

维护包括润滑、清洁和更换易损件等。

水环真空泵培训资料水环真空泵简要说明一、水环真空泵型号说明：1、型号说明：水环真空泵以 8 位的文字(字母)和数字组合表示其全称：2BEA—XX X — X最低吸入压力代号0 ——可达 33hPa1 ——可达 160hPa叶轮宽径比代号1——B/D=0.52——B/D=0.753——B/D=15——B/D=1.2叶轮名义半径 cm单级水环真空泵系列名称2、型号示例：叶轮名义直径 200mm，宽径比 1，最低吸入绝对压力可达 33hPa 的单级水环真空泵： 2BEA—203—0。

二、水环真空泵工作原理：1、水环真空泵属容积式泵，即利用容积大小的改变达到吸、排气的目的。

2、如下图所示，叶轮偏心地装在泵体内，偏心距为 e，当叶轮旋转时(在泵起动前，应向泵内注入少量的水)，水受离心力的作用，而在泵体壁上形成一旋转水环，水环的上部份内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触 (实际上叶片在水环内有一定的插入深度) 。

此时叶轮轮毂与水环之间形成一个月芽形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那末叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与水环真空泵培训资料吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

三、水环真空泵结构说明：1、泵的结构如下图所示：水环真空泵培训资料2、真空泵结构说明：本系列真空泵泵采用单级作用的结构形式，泵由泵体、叶轮、先后端盖 (二件)、先后分配器、轴、先后轴承部件、阀板部件等组成。

轴偏心地安装在泵体中，叶轮与轴为过盈配合，泵两端面的总间隙由泵体和分配器之间的垫来调整，在装配时由前端定位来首先确定单面间隙，叶轮与分配器端面间隙的大小对气体的泄漏(排气腔向吸气腔的泄漏)有较大的影响，于是装配必须予以保证，对于叶轮的直径大于 500mm 的泵，单面间隙应控制在 0.25~0.35 之间，两端总间隙为 0.5~0.7 之间。

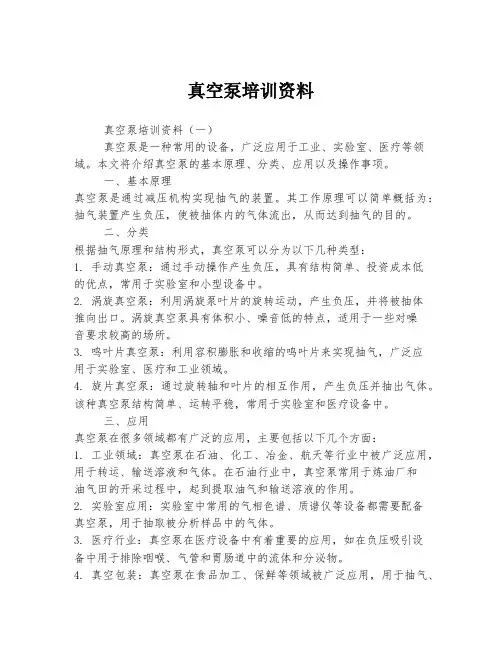

真空泵培训资料真空泵培训资料（一）真空泵是一种常用的设备，广泛应用于工业、实验室、医疗等领域。

本文将介绍真空泵的基本原理、分类、应用以及操作事项。

一、基本原理真空泵是通过减压机构实现抽气的装置。

其工作原理可以简单概括为：抽气装置产生负压，使被抽体内的气体流出，从而达到抽气的目的。

二、分类根据抽气原理和结构形式，真空泵可以分为以下几种类型：1. 手动真空泵：通过手动操作产生负压，具有结构简单、投资成本低的优点，常用于实验室和小型设备中。

2. 涡旋真空泵：利用涡旋泵叶片的旋转运动，产生负压，并将被抽体推向出口。

涡旋真空泵具有体积小、噪音低的特点，适用于一些对噪音要求较高的场所。

3. 鸣叶片真空泵：利用容积膨胀和收缩的鸣叶片来实现抽气，广泛应用于实验室、医疗和工业领域。

4. 旋片真空泵：通过旋转轴和叶片的相互作用，产生负压并抽出气体。

该种真空泵结构简单、运转平稳，常用于实验室和医疗设备中。

三、应用真空泵在很多领域都有广泛的应用，主要包括以下几个方面：1. 工业领域：真空泵在石油、化工、冶金、航天等行业中被广泛应用，用于转运、输送溶液和气体。

在石油行业中，真空泵常用于炼油厂和油气田的开采过程中，起到提取油气和输送溶液的作用。

2. 实验室应用：实验室中常用的气相色谱、质谱仪等设备都需要配备真空泵，用于抽取被分析样品中的气体。

3. 医疗行业：真空泵在医疗设备中有着重要的应用，如在负压吸引设备中用于排除咽喉、气管和胃肠道中的流体和分泌物。

4. 真空包装：真空泵在食品加工、保鲜等领域被广泛应用，用于抽气、制作真空包装，延长食品的保鲜时间。

四、操作事项1. 使用前应仔细阅读操作说明书，确保了解真空泵的工作原理和操作要领。

2. 在操作之前，应检查真空泵是否正常运转，检查配件是否齐全。

3. 操作时，应确保真空泵与被抽体之间连接良好，无泄漏现象。

4. 真空泵应放置在平稳的工作台面上，以保证安全运行。

5. 操作人员在操作真空泵时，应严格遵守安全操作规程，注意个人防护和安全措施。
