13[1]. 防雷及过电压保护(习题)

考点5：电力系统防雷保护5.1 输电线路的感应雷过电压一、雷击线路附近大地时，线路上的感应雷过电压1、先导在导线轴线方向上的电场强度X E 将导线两端与雷云电荷异号的正电荷，吸引到最靠近先导通道的一段导线上，成为束缚电荷。

导线上的负电荷则被排斥而向两侧运动，经线路泄露电导和系统中性点进入大地。

导线上电流很小，忽略线路工作电压，导线电位仍保持的电位。

正束缚电荷产生的电场在导线高度处被电导中负电荷产生的电场所抵消。

2、主放电先导通道中的负电荷自下而上被迅速中和，相应的电场被迅速减弱，使导线上正束缚电荷迅速释放，形成电压波向两侧传播，形成的过电压称为感应过电压的静电分量。

与此同时，由于先导通道中雷电流所产生的磁场变化而引起的感应称为感应过电压的电磁分量。

（1）当雷击点离开线路的距离s>65m 时，)(25d L KV Sh I u g ⨯⨯≈ 其中L I ：雷电流峰值（KA）；d h ：导线平均高度（m）；S：为雷击点离线路的距离。

感应过电压峰值一般最大可达300～400KV，这会引起35KV 及以下钢筋混凝土杆线路绝缘闪络。

（2）加避雷线由于屏蔽作用，感应过电压下降，导线上的感应过电压为)k 1(U U gd ,gd -=因此，避雷线离导线越近，耦合系数k 越大，U 感应越小。

二、雷击线路杆塔时，导线上的感应过电压无避雷线d ah =gd U有避雷线)1(U gd ,k ah d -=与直击雷相比，感应过电压的特点：1、极性与雷云电荷相反，一般为正极性。

2、在三相导线上同时出现，不会直接产生相间过电压。

3、 波形较缓和，波前几微秒到几十微秒，波长可达数百微秒。

5.2 输电线路的直击雷过电压和耐雷水平一、雷击杆塔顶部1．塔顶电位塔顶电流i gt <雷电流L i ，即L i i β=gt 雷电流到达峰值时，塔顶电压有最大值6.2(ch L R U gt L td I +=β其中β为分流系数，设雷电流具有斜角波前，at i =，则t L R L L bib t ++=11β，t 取T/2，（T 1波前时间2.6us）2．导线电位和线路绝缘上的电位当塔顶电位为td U 时，在塔顶的避雷线也有同样的电位，导线上产生的耦合电压为td kU ，由于通道电磁场的作用，导线上有感应过电压)1(a k h d -, 此电压与塔顶电位极性相反，所以导线电位的幅值d U 为)1(a U U td k h k d d --=作用在线路绝缘上的总电压k)-)(1ah (U U U U d td j +=-=d td 对于斜角波前的雷电波6.2L 1LI I a T == )1)(6.26.2(ch L k h I d gt j L R U -++=ββ 3．耐雷水平的计算 耐雷水平：]6.2)6.2[)(1(ch %501d gt h k L R U I ++-=β提高耐雷水平：↓↑↓β,,R ch k ，加强线路绝缘。

电工考试防雷试题及答案一、单选题（每题2分，共20分）1. 防雷装置的主要作用是什么？A. 保护设备B. 保护建筑物C. 确保人员安全D. 以上都是答案：D2. 以下哪种设备不是防雷装置？A. 避雷针B. 避雷带C. 接地线D. 变压器答案：D3. 接地电阻值一般不应超过多少欧姆？A. 4欧姆B. 10欧姆C. 20欧姆D. 30欧姆答案：B4. 避雷针的安装高度通常是多少？A. 5米B. 10米C. 15米D. 20米答案：C5. 以下哪种材料不适合用于防雷接地？A. 铜B. 铁C. 铝D. 木材答案：D6. 避雷带的安装位置应如何确定？A. 建筑物顶部B. 建筑物底部C. 建筑物中间D. 建筑物任意位置答案：A7. 以下哪种情况不需要进行防雷检测？A. 新建建筑物B. 改造建筑物C. 建筑物使用超过10年D. 建筑物从未遭受雷击答案：D8. 避雷器的作用是什么？A. 保护设备B. 保护建筑物C. 保护人员D. 以上都是答案：D9. 接地线的材料要求是什么？A. 导电性能好B. 耐腐蚀C. 强度高D. 以上都是答案：D10. 以下哪种情况需要立即进行防雷检测？A. 建筑物遭受雷击B. 建筑物改造C. 建筑物使用超过5年D. 建筑物内部设备更换答案：A二、多选题（每题3分，共15分）1. 防雷系统的组成部分包括哪些？A. 避雷针B. 避雷带C. 接地系统D. 避雷器答案：ABCD2. 以下哪些因素会影响防雷效果？A. 接地电阻值B. 避雷针的高度C. 避雷带的安装位置D. 建筑物的材质答案：ABC3. 以下哪些措施可以提高防雷效果？A. 定期检测防雷系统B. 增加避雷针的数量C. 改善接地系统D. 使用高质量的防雷设备答案：ABCD4. 以下哪些情况下需要进行防雷检测？A. 新建建筑物B. 建筑物改造C. 建筑物遭受雷击D. 建筑物使用超过5年答案：ABCD5. 以下哪些材料适合用于防雷接地？A. 铜B. 铁C. 铝D. 木材答案：ABC三、判断题（每题2分，共10分）1. 避雷针可以防止雷击直接击中建筑物。

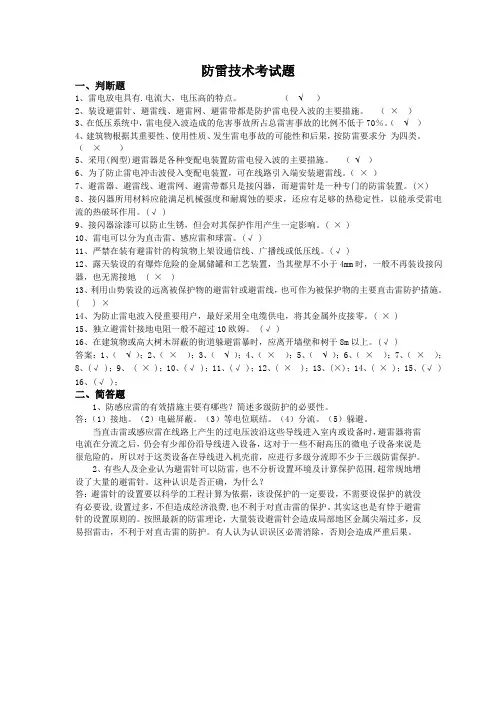

防雷技术考试题一、判断题1、雷电放电具有.电流大，电压高的特点。

（√）2、装设避雷针、避雷线、避雷网、避雷带都是防护雷电侵入波的主要措施。

（×）3、在低压系统中，雷电侵入波造成的危害事故所占总雷害事故的比例不低于70％。

（√）4、建筑物根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为四类。

（×）5、采用(阀型)避雷器是各种变配电装置防雷电侵入波的主要措施。

（√）6、为了防止雷电冲击波侵入变配电装置，可在线路引入端安装避雷线。

（×）7、避雷器、避雷线、避雷网、避雷带都只是接闪器，而避雷针是一种专门的防雷装置。

(×)8、接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性，以能承受雷电流的热破坏作用。

(√ )9、接闪器涂漆可以防止生锈，但会对其保护作用产生一定影响。

( × )10、雷电可以分为直击雷、感应雷和球雷。

(√ )11、严禁在装有避雷针的构筑物上架设通信线、广播线或低压线。

(√ )12、露天装设的有爆炸危险的金属储罐和工艺装置，当其壁厚不小于4mm时，一般不再装设接闪器，也无需接地 ( × )13、利用山势装设的远离被保护物的避雷针或避雷线，也可作为被保护物的主要直击雷防护措施。

( ) ×14、为防止雷电波入侵重要用户，最好采用全电缆供电，将其金属外皮接零。

( × )15、独立避雷针接地电阻一般不超过10欧姆。

(√ )16、在建筑物或高大树木屏蔽的街道躲避雷暴时，应离开墙壁和树干8m以上。

(√ )答案：1、（√）；2、（×）；3、（√）；4、（×）；5、（√）；6、（×）；7、（×）；8、(√ )；9、 ( × )；10、(√ )；11、(√ )；12、( × )；13、(×)；14、( × )；15、(√ )16、(√ )；二、简答题1、防感应雷的有效措施主要有哪些？简述多级防护的必要性。

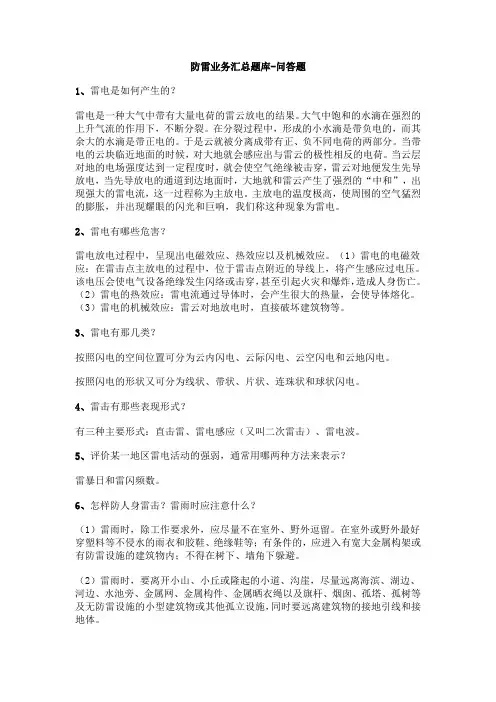

防雷业务汇总题库-问答题1、雷电是如何产生的？雷电是一种大气中带有大量电荷的雷云放电的结果。

大气中饱和的水滴在强烈的上升气流的作用下，不断分裂。

在分裂过程中，形成的小水滴是带负电的，而其余大的水滴是带正电的。

于是云就被分离成带有正、负不同电荷的两部分。

当带电的云块临近地面的时候，对大地就会感应出与雷云的极性相反的电荷。

当云层对地的电场强度达到一定程度时，就会使空气绝缘被击穿，雷云对地便发生先导放电，当先导放电的通道到达地面时，大地就和雷云产生了强烈的“中和”，出现强大的雷电流，这一过程称为主放电。

主放电的温度极高，使周围的空气猛烈的膨胀，并出现耀眼的闪光和巨响，我们称这种现象为雷电。

2、雷电有哪些危害？雷电放电过程中，呈现出电磁效应、热效应以及机械效应。

（1）雷电的电磁效应：在雷击点主放电的过程中，位于雷击点附近的导线上，将产生感应过电压。

该电压会使电气设备绝缘发生闪络或击穿，甚至引起火灾和爆炸，造成人身伤亡。

（2）雷电的热效应：雷电流通过导体时，会产生很大的热量，会使导体熔化。

（3）雷电的机械效应：雷云对地放电时，直接破坏建筑物等。

3、雷电有那几类？按照闪电的空间位置可分为云内闪电、云际闪电、云空闪电和云地闪电。

按照闪电的形状又可分为线状、带状、片状、连珠状和球状闪电。

4、雷击有那些表现形式？有三种主要形式：直击雷、雷电感应（又叫二次雷击）、雷电波。

5、评价某一地区雷电活动的强弱，通常用哪两种方法来表示？雷暴日和雷闪频数。

6、怎样防人身雷击？雷雨时应注意什么？（1）雷雨时，除工作要求外，应尽量不在室外、野外逗留。

在室外或野外最好穿塑料等不侵水的雨衣和胶鞋、绝缘鞋等；有条件的，应进入有宽大金属构架或有防雷设施的建筑物内；不得在树下、墙角下躲避。

（2）雷雨时，要离开小山、小丘或隆起的小道、沟崖，尽量远离海滨、湖边、河边、水池旁、金属网、金属构件、金属晒衣绳以及旗杆、烟囱、孤塔、孤树等及无防雷设施的小型建筑物或其他孤立设施，同时要远离建筑物的接地引线和接地体。

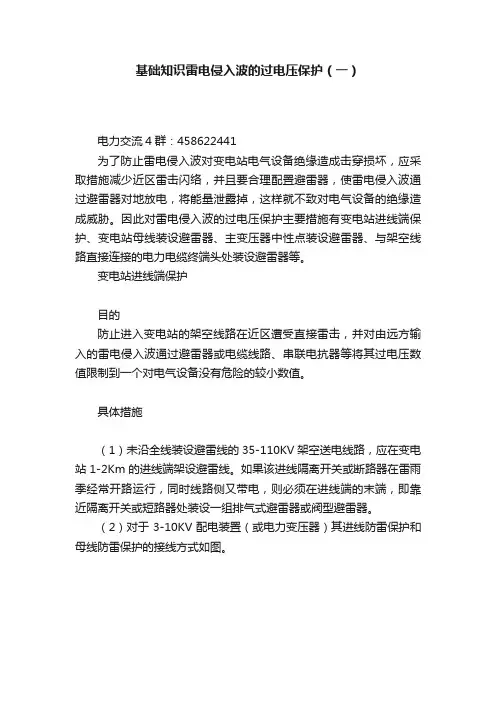

基础知识雷电侵入波的过电压保护（一）电力交流4群：458622441为了防止雷电侵入波对变电站电气设备绝缘造成击穿损坏，应采取措施减少近区雷击闪络，并且要合理配置避雷器，使雷电侵入波通过避雷器对地放电，将能量泄露掉，这样就不致对电气设备的绝缘造成威胁。

因此对雷电侵入波的过电压保护主要措施有变电站进线端保护、变电站母线装设避雷器、主变压器中性点装设避雷器、与架空线路直接连接的电力电缆终端头处装设避雷器等。

变电站进线端保护目的防止进入变电站的架空线路在近区遭受直接雷击，并对由远方输入的雷电侵入波通过避雷器或电缆线路、串联电抗器等将其过电压数值限制到一个对电气设备没有危险的较小数值。

具体措施（1）未沿全线装设避雷线的35-110KV架空送电线路，应在变电站1-2Km的进线端架设避雷线。

如果该进线隔离开关或断路器在雷雨季经常开路运行，同时线路侧又带电，则必须在进线端的末端，即靠近隔离开关或短路器处装设一组排气式避雷器或阀型避雷器。

（2）对于3-10KV配电装置（或电力变压器）其进线防雷保护和母线防雷保护的接线方式如图。

3-10KV主变压器的最大电气距离从图中可知配电装置的每组母线上装设站用阀型避雷器FZ一组；在每路架空进线上也装设配电线路用阀型避雷器FS一组，有电缆段的架空线路避雷器应装设在电缆头附近，其接地端应和电缆金属外皮相连；如果进线电缆在与母线相连时串接电抗器，则应在电抗器和电缆头之间增加一组阀型避雷器。

实际上无论电缆进线或架空进线，只要与母线之间的隔离开关或断路器在夏季雷雨季节时经常处于断路状态，而线路侧又带电时，只要与母线之间的隔离开关或断路器在夏季雷雨季节时经常处于断路状态，而线路侧又带电时，则靠近隔离开关或断路器处必须装设一组阀型避雷器，以防止雷电侵入波遇到断口时无法进行，出现反射而使绝缘击穿造成事故。

雷电进行波沿着电力线路往前进行时，这就是波的反射。

雷电反射波与进行波两者叠加，其电压数值为原有进行波的2倍，对电气设备容易造成击穿。

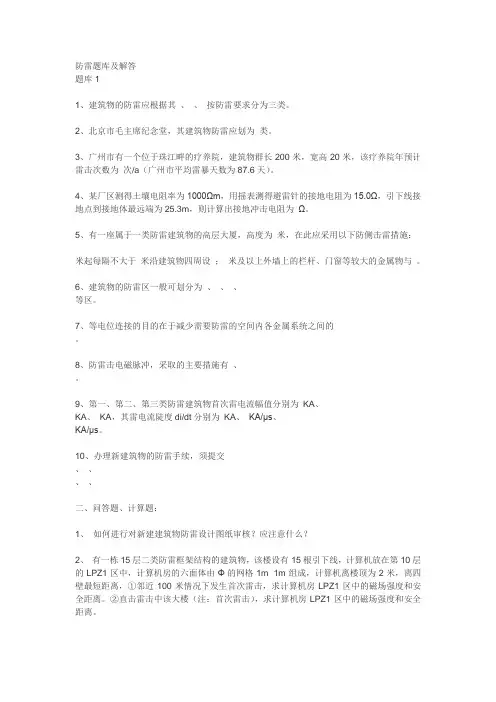

防雷题库及解答题库11、建筑物的防雷应根据其、、按防雷要求分为三类。

2、北京市毛主席纪念堂，其建筑物防雷应划为类。

3、广州市有一个位于珠江畔的疗养院，建筑物群长200米，宽高20米，该疗养院年预计雷击次数为次/a（广州市平均雷暴天数为87.6天）。

4、某厂区测得土壤电阻率为1000Ωm，用摇表测得避雷针的接地电阻为15.0Ω，引下线接地点到接地体最远端为25.3m，则计算出接地冲击电阻为Ω。

5、有一座属于一类防雷建筑物的高层大厦，高度为米，在此应采用以下防侧击雷措施：米起每隔不大于米沿建筑物四周设；米及以上外墙上的栏杆、门窗等较大的金属物与。

6、建筑物的防雷区一般可划分为、、、等区。

7、等电位连接的目的在于减少需要防雷的空间内各金属系统之间的。

8、防雷击电磁脉冲，采取的主要措施有、。

9、第一、第二、第三类防雷建筑物首次雷电流幅值分别为KA、KA、KA，其雷电流陡度di/dt分别为KA、KA/μs、KA/μs。

10、办理新建筑物的防雷手续，须提交、、、、二、问答题、计算题：1、如何进行对新建建筑物防雷设计图纸审核？应注意什么？2、有一栋15层二类防雷框架结构的建筑物，该楼设有15根引下线，计算机放在第10层的LPZ1区中，计算机房的六面体由Φ的网格1m×1m组成，计算机离楼顶为2米，离四壁最短距离，①邻近100米情况下发生首次雷击，求计算机房LPZ1区中的磁场强度和安全距离。

②直击雷击中该大楼（注：首次雷击），求计算机房LPZ1区中的磁场强度和安全距离。

3、有一栋12层高的二类防雷综合楼（长30米，宽9米），设防雷引下线，当在楼顶雷击点的雷电流为10KA（10/350μs），第11层和第9层在磁感应强度为2.4GS时的安全距离，并画出等高斯线。

四、设计题与计算题：1、有一个储存硝化棉的仓库，长21米，宽7.5米，要求设独立针保护，请设计绘制该仓库的hx高度的保护范围（注：要求独立针离仓库不小于3米，比例：1：300）。

防雷培训考试题库（有答案）一、选择题（每题2分，共40分）1. 以下哪项属于雷电的主要类型？A. 热带风暴雷暴B. 雷暴云C. 雷暴D. 雷击答案：D2. 以下哪种防雷措施属于外部防雷措施？A. 避雷针B. 避雷线C. 等电位连接D. 接地装置答案：A3. 以下哪个防雷等级适用于一般建筑物？A. 第一类B. 第二类C. 第三类D. 第四类答案：C4. 以下哪种接地方式不属于防雷接地？A. 环形接地B. 水平接地C. 垂直接地D. 电阻接地答案：D5. 以下哪种设备不需要进行防雷检测？A. 变压器B. 电缆C. 电脑D. 空调答案：D6. 以下哪个防雷措施属于内部防雷措施？A. 避雷针B. 避雷线C. 等电位连接D. 接地装置答案：C7. 以下哪种接地方式适用于高层建筑？A. 环形接地B. 水平接地C. 垂直接地D. 电阻接地答案：C8. 以下哪个防雷措施可以降低雷击电流？A. 避雷针B. 避雷线C. 等电位连接D. 接地装置答案：A9. 以下哪个设备需要定期进行防雷检测？A. 变压器B. 电缆C. 电脑D. 空调答案：A10. 以下哪个防雷等级适用于重要建筑物？A. 第一类B. 第二类C. 第三类D. 第四类答案：B二、判断题（每题2分，共30分）1. 雷电天气时，关闭门窗可以防止雷击。

（）答案：×2. 避雷针的作用是引导雷电流进入大地，从而保护建筑物。

（）答案：√3. 接地装置的作用是降低接地电阻，提高接地效果。

（）答案：√4. 避雷线可以保护架空线路免受雷击。

（）答案：√5. 等电位连接的作用是消除电位差，防止雷击。

（）答案：√6. 防雷检测是定期进行的，不需要每年进行。

（）答案：×7. 高层建筑必须采用垂直接地方式。

（）答案：√8. 避雷针的保护范围越大，其防雷效果越好。

（）答案：×9. 接地装置的接地电阻越小，其防雷效果越好。

（）答案：√10. 防雷措施的实施可以提高建筑物的安全性。

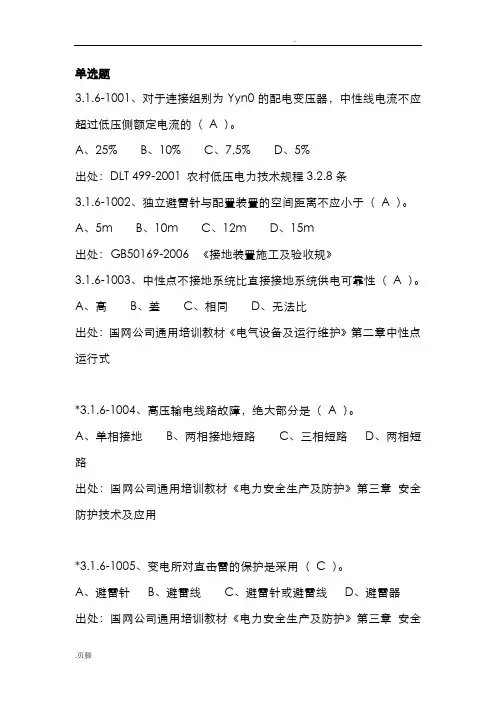

单选题3.1.6-1001、对于连接组别为Yyn0的配电变压器，中性线电流不应超过低压侧额定电流的（A ）。

A、25%B、10%C、7.5%D、5%出处：DLT 499-2001 农村低压电力技术规程3.2.8条3.1.6-1002、独立避雷针与配置装置的空间距离不应小于（A ）。

A、5mB、10mC、12mD、15m出处：GB50169-2006 《接地装置施工及验收规》3.1.6-1003、中性点不接地系统比直接接地系统供电可靠性（A ）。

A、高B、差C、相同D、无法比出处：国网公司通用培训教材《电气设备及运行维护》第二章中性点运行式*3.1.6-1004、高压输电线路故障，绝大部分是（A ）。

A、单相接地B、两相接地短路C、三相短路D、两相短路出处：国网公司通用培训教材《电力安全生产及防护》第三章安全防护技术及应用*3.1.6-1005、变电所对直击雷的保护是采用（C ）。

A、避雷针B、避雷线C、避雷针或避雷线D、避雷器出处：国网公司通用培训教材《电力安全生产及防护》第三章安全防护技术及应用3.1.6-1006、大电流接地系统是指中性点直接接地的系统，其接地电阻值应不大于（B ）。

A、0.4ΩB、0.5ΩC、1ΩD、4Ω出处：GB50169-2006 《接地装置施工及验收规》3.1.6-1007、独立避雷针的接地电阻一般不大于（D ）A、4ΩB、6ΩC、8ΩD、10Ω出处：GB50169-2006 《接地装置施工及验收规》3.1.6-1008、两接地体间的平行距离应不小于（B ）m。

A、4B、5C、8D、10出处：GB50169-2006 《接地装置施工及验收规》3.1.6-1009、单相接地引起的过电压只发生在（C ）。

A、中性点直接接地电网中B、中性点绝缘的电网中C、中性点不接地或间接接地电网中D、中性点不直接接地的电网中：即经消弧线圈接地的电网中出处：国网公司通用培训教材《电气设备及运行维护》第二章中性点运行式*3.1.6-1010、10KV电压互感器二次绕组三角处并接一个电阻的作用是（C ）。

防雷及过电压保护（试题和答案）一、选择题1. 以下哪种设备不属于防雷设备？（）A. 避雷针B. 避雷带C. 熔断器D. 浪涌保护器2. 下列哪种接闪器不能有效防止直击雷？（）A. 避雷针B. 避雷带C. 避雷网D. 铁塔3. 下列哪种设备属于后备保护？（）A. 避雷针B. 熔断器C. 浪涌保护器D. 避雷带4. 下列哪种保护器不能有效抑制电网中的过电压？（）A. 避雷针B. 避雷带C. 浪涌保护器D. 电压互感器5. 下列哪种保护措施不能有效降低雷击风险？（）A. 接地B. 接闪C. 分级保护D. 不断电二、简答题1. 请简要说明防雷设备的作用及分类。

2. 请简要介绍过电压保护器的工作原理及作用。

3. 请简述防止雷击的主要措施。

答案：一、选择题1. C2. A3. C4. D5. D二、简答题1. 防雷设备的作用是保护建筑物、设备和人员不受雷电侵害。

分类如下：（1）接闪器：避雷针、避雷带、避雷网等，用于引导雷电击中接闪器，将雷电引入地下。

（2）泄放装置：避雷器、熔断器等，用于限制雷电过电压，保护电气设备。

（3）接地装置：接地体、接地线等，用于将雷电引入地下，降低雷电对地面的电位。

（4）保护装置：浪涌保护器、电压互感器等，用于抑制电网中的过电压，保护电气设备。

2. 过电压保护器的工作原理是通过检测电网中的电压，当电压超过设定值时，保护器迅速动作，切断电路，从而保护电气设备。

过电压保护器的作用是防止电网中的过电压对电气设备造成损害。

3. 防止雷击的主要措施有：（1）接地：将建筑物、设备等接地，使雷电通过接地体引入地下，降低雷电对地面的电位。

（2）接闪：设置避雷针、避雷带等接闪器，引导雷电击中接闪器，将雷电引入地下。

（3）分级保护：采用多级保护措施，逐级限制雷电过电压，保护电气设备。

（4）安装浪涌保护器：在电气设备入口处安装浪涌保护器，抑制电网中的过电压。

（5）不断电：在雷电天气，尽量避免使用电器设备，确保人员安全。

防雷考试试题及答案一、选择题（每题2分，共40分）1. 下列哪项不属于防雷技术的范畴？A. 避雷针B. 避雷网C. 避雷线D. 防雷接地2. 避雷针的作用是？A. 接收雷电B. 引导雷电C. 阻止雷电D. 防止雷电3. 下列哪种接地方式不属于防雷接地？A. 环形接地B. 单点接地C. 复合接地D. 星形接地4. 防雷接地电阻的标准值是多少？A. 1ΩB. 2ΩC. 4ΩD. 10Ω5. 下列哪种建筑物需要安装防雷设施？A. 高层建筑B. 低层建筑C. 所有建筑物D. 无特殊要求建筑物6. 避雷针的安装位置应选择在建筑物的哪个部位？A. 最高点B. 最低点C. 任意位置D. 靠近电源位置7. 下列哪种防雷设施适用于大型公共建筑？A. 避雷针B. 避雷网C. 避雷带D. 避雷线8. 防雷接地线的截面积应不小于下列哪个数值？A. 10mm²B. 16mm²C. 25mm²D. 35mm²9. 下列哪种情况不需要进行防雷检测？A. 新建建筑物B. 改建建筑物C. 建筑物使用年限超过10年D. 建筑物未发生雷击事故10. 下列哪个防雷措施属于被动防雷？A. 避雷针B. 避雷网C. 避雷带D. 防雷接地二、判断题（每题2分，共20分）11. 避雷针的安装高度越高，其保护范围越大。

（）12. 防雷接地线的截面积越大，其接地效果越好。

（）13. 防雷检测是保证防雷设施正常运行的重要措施。

（）14. 避雷针的保护范围是圆形。

（）15. 防雷接地电阻值越小，其接地效果越好。

（）16. 建筑物的防雷等级越高，其防雷设施越复杂。

（）17. 避雷带和避雷网的安装方式相同。

（）18. 防雷接地线的埋设深度越深，其接地效果越好。

（）19. 避雷针的安装位置应远离电源。

（）20. 防雷检测是建筑物的强制性检测项目。

（）三、简答题（每题10分，共30分）21. 简述防雷接地的作用。

22. 请列举五种防雷设施及其作用。

防雷试题及答案1. 雷电的放电过程通常包括哪几个阶段？答案：雷电的放电过程通常包括三个阶段：电荷的积累、电荷的放电和电荷的中和。

2. 什么是避雷针？答案：避雷针是一种用于保护建筑物免受直接雷击的装置，它通过将雷电引向地面来避免建筑物受到损坏。

3. 在建筑物防雷设计中，接地系统的作用是什么？答案：接地系统在建筑物防雷设计中的作用是提供一个低阻抗的路径，将雷电电流安全地引导至地面，从而保护建筑物和人员的安全。

4. 请列举至少三种常见的防雷措施。

答案：常见的防雷措施包括：- 安装避雷针- 建筑物的金属结构进行接地- 使用防雷浪涌保护器5. 为什么在雷雨天气中，人们应该避免使用手机？答案：在雷雨天气中，使用手机可能会增加被雷击的风险，因为手机的电磁波可能会吸引雷电。

6. 建筑物的防雷等级是如何划分的？答案：建筑物的防雷等级通常根据建筑物的重要性、使用性质以及可能遭受雷击的频率来划分，一般分为一级、二级和三级。

7. 什么是防雷接闪器？答案：防雷接闪器是一种用于直接接受雷电放电的装置，它可以将雷电的能量安全地引入地面，从而保护建筑物和人员的安全。

8. 在防雷设计中，为什么需要考虑建筑物的几何形状？答案：在防雷设计中，考虑建筑物的几何形状是为了确定雷电可能击中的位置，从而合理布置避雷针和接地系统，确保防雷效果。

9. 请解释什么是等电位连接。

答案：等电位连接是指将建筑物内所有金属物体连接在一起，使它们处于相同的电位，以防止因电位差产生的电击或设备损坏。

10. 在防雷系统中，为什么需要定期进行检测和维护？答案：在防雷系统中，定期进行检测和维护是为了确保系统的有效性和安全性，及时发现并修复可能存在的故障或损坏，以防止雷击事故的发生。

防雷考试题库(附答案)一.名词解释（30分）防雷装置：接闪器，引下线，接地装置，电涌保护器及其它连接导体的总合。

雷电感应：闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生电火花。

电磁兼容：设备或系统具有在电磁环境中能正常工作，且不对环境中任何事物构成不能承受的电磁干扰的能力。

保护接地：将电气装置正常时不带电的外露导电部分按系统的接地型式接保护线（PE线）或保护中性线（PEN线），称为保护接地。

浪涌保护器：用以限制线路中传导瞬态过电压和引起电涌电流、且具有非线性特点的一种器件。

二．填空（30分）1、用滚球法计算避雷针保护范围时，其滚球半径，一类建筑物为30 m；二类建筑物为45 m；三类建筑物为60 m。

一类建筑物避雷网格5x5 m 或6x4 m；二类建筑物避雷网格10x10 m 或12x8 m ；三类建筑物避雷网格20x20 m或24x16 m 。

2、所谓信息系统是指建筑物内许多类型的电子装置，包括计算机、通信设备、控制装备等的统称。

3、屏蔽是减少电磁干扰的基本措施。

4、对SPD的基本要求：能承受预期通过的电流；通过电流时的最大箝压和有能力熄灭在电流通过后产生的工频续流。

5、为减少电磁干扰的感应效应，宜采取以下的基本屏蔽措施：建筑物和房间的外部设屏蔽措施，以合适的路径敷设线路，线路屏蔽。

这些措施宜联合使用。

6、信息系统接至共用接地系统的等电位连接的基本方法是：① s 型等电位连接网；②m 型等电位连接网。

7、防雷产品的使用，应当接受省、自治区直辖市气象主管机构的监督检查，禁止使用未经任可的防雷产品。

8、《中华人民共和国气象法》规定，各级气象主管机构应当加强对雷电灾害防御工作的组织管理。

安装的雷电灾害防御装置应当符合国务院主管机构规定的使用要求。

9、国家鼓励和支持雷电减灾的科学技术研究和开发，推广应用防雷科技研究成果，提高防雷技术水平，开展防雷减灾科普宣传，增强全民防雷减灾意识。

第 13 套试卷答案查看试卷所属书目：供配电专业试卷所属章节：防雷及过电压保护试卷备注：防雷及过电压保护第 1 页/共31 页第 3 页/共31 页您的答案： D13.建造物按防雷要求分为（）类。

A. 一；B. 二；C. 三；D. 四。

准确答案： C 本试题为13.0 章节试题您的答案： B14.自立避雷针的杆塔、架空避雷线的端部和架空避雷线的各支柱处应至少设（）根引下线。

A. 一根；B. 二根；C. 三根D. 四根。

准确答案： A 本试题为13.0 章节试题您的答案： A15.自立避雷针、架空避雷线或架空避雷网应有自立的接地装置，每一根引下线的冲击接地电阻不宜大于（）。

A. 1.0；B. 4；C. 5；D. 10。

准确答案： D 本试题为13.0 章节试题您的答案： D16.第一类防雷建造物，防雷电感应的接地装置和电气设备接地装置第 5 页/共31 页共用，其工频接地电阻不应大于（）W。

A. 1.0；B. 4；C. 5；D. 10。

准确答案： D 本试题为13.0 章节试题您的答案： D17.进出第一类防雷建造物的架空金属管道，在进出建造物处，应与防雷电感应的接地装置相连。

距离建造物100m内的管道，应每隔25m 左右接地一次，其冲击接地电阻不应大于（）。

A. 5；B. 10；C. 15；D. 20。

准确答案： D 本试题为13.0 章节试题您的答案： B18.第一类防雷建造物应装设均压环，所有引下线、建造物的金属结构和金属设备均应连到环上，环间垂直距离不应大于（）。

A. 10m；B. 12m；C. 14m；D. 16m。

准确答案： B 本试题为13.0 章节试题您的答案： D19.第一类防雷建造物，防直击雷的接地装置应围绕建造物敷设成环形接地体，每根引下线的冲击接地电阻不应大于（）。

B. 10；C. 15；D. 20。

准确答案： B 本试题为13.0 章节试题您的答案： B20.第二类防雷建造物每根引下线的冲击接地电阻不应大于（）。

设备防雷防电考试试题一、选择题（共计10题，每题5分）L避雷针及其衍生的各种室外避雷系统实际上是一种（）。

A.防雷系统B.避雷系统C.引雷系统2.测量接地电阻时，为保证有零电位区间，应使电流回路的两极有足够大的间距，一般为（）米。

A.20mB.40m;C.60m3.雷电过电压波是持续时间极短的（）。

A.方波B.正弦波C.脉冲波4.完整的避雷装置有哪三部分组成（）.A.避雷针、避雷带、避雷网B.接闪器、引下线、接地装置，一C.放电器、金属构件、接地体5.为了尽可能地避免雷击事故，爆炸危险场所的防雷装置应当（）检测一次。

A.每半年B.每年C.每两年6.必须按照国家和省的规定安装雷电防护装置的场所是（）A.易燃易爆场所B.高层建筑C.通信和广播设施。

电力设施D.以上所有7.雷电侵入地面的建（构）筑物.设备、人、畜等，造成的危害形式,最常见的是（）A.直击雷和球形雷B直击雷和感应雷C.感应雷和球形雷8.一般情况下，当在线路上有多级SPD时，电压开关型SPD与限压型SPD之间的线路长度不宜小于（）m。

A.5B∙10（正确答案）C.15D.209.在TT系统或TN系统中，接于中性线和PE线之间的电涌保护器SPD动作后流过工频续流，电涌保护器SPD额定阻断续流电流值应大于或等于（）。

A. 30AB.50AC. IOOA10.共用接地装置的接地电阻应按O电气装置的接地电阻确定，不应大于按人身安全所确定的接地电阻值。

A.25 HzB.50 HzC.25k Hz二、判断题（共计10题，每题5分）1.接地装置各构件之间不应相互连接形成电气通路。

（）A.正确B .错误（正确答—2.被保护对象应置于电磁特性与该对象耐受能力相兼容的雷电防护区内。

（）。

A.正确（B.错误3.低压配电系统相线采用黄、绿、红色，中性线用浅蓝色，保护线用绿/黄双色线。

（）。

A .正确IB.错误4.防雷技术措施设计只考虑接地电阻，电涌保护器的通流量。

注册电气工程师(供配电专业)-防雷及过电压保护(二)(总分193,考试时间90分钟)一、单项选择题(请在所给的选项中选出一个最符合题意的答案)1. 引下线采用扁钢时，扁钢截面不应小于( )，其厚度不应小于4mm。

A. 16mm2B. 241nm2C. 48mm2D. 80mm22. 三类防雷建筑物引下线不应少于两根，但周长不超过25m 高度不超过40m的建筑物可只设一根引下线，引下线应沿建筑物四周均匀或对称布置，其间距不应大于25m。

当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度没引下线，但引下线的平均间距不应大于( )。

A. 12mB. 15mC. 18mD. 25m3. 避雷针和避雷带宜优先采用圆钢，圆钢直径不应小于( )。

A. 8mmB. 10mmC. 12mmD. 16mm4. 当烟囱上的引下线采用圆钢时，其直径不应小于( )。

A. 8mmB. 10mmC. 12mmD. 16mm5. 安装在LPZ0A区或LPZ0B区与LPZ1区交界面处的第一级SPD应安装符合IEG61643-1所规定的( )的产品。

A. Ⅰ级分类试验B. Ⅱ级分类试验C. Ⅲ级分类试验D. Ⅳ级分类试验6. 当—类防雷建筑高于( )时，应采取防侧击雷的措施。

A. 20mB. 30mC. 45mD. 60m7. 引下线优先采用圆钢，圆钢直径不应小于( )。

A. 8mmB. 10mmC. 12mmD. 16mm8. 人工垂直接地体的长度宜为( )，人工垂直接地体间的距离及人工水平接地体间的距离宜为5m。

A. 3mB. 2.5mC. 1.5mD. 1m9. 电气设备耐冲击类别是根据对设备( )和能承受的事故后果来区分设备适用性的不同等级。

A. 预期不间断供电B. 供电C. 过电压耐冲击能力D. 过电压10. 材料为铜，等电位连接带之间和等电位带与接地装置之间的连接导体，流过大于或等于25%总雷电流的等电位连接导体时，连接导体的最小截面为( )。

注册电气工程师(供配电专业)-防雷及过电压保护(一)(总分50, 做题时间90分钟)一、单项选择题1.烟囱上的防雷下引线直径不应小于( )mm。

SSS_SINGLE_SELA 8B 10C 12D 16该题您未回答:х该问题分值: 1答案:C2.国家级重点文物保护的建筑物按防雷要求属于( )类。

SSS_SINGLE_SELA 一B 二C 三D 四该题您未回答:х该问题分值: 1答案:B3.防直击雷的避雷带网格尺寸小于或等于20m×20m或24m×16m属于( )类防雷建筑物。

SSS_SINGLE_SELA 一B 二C 三D 四该题您未回答:х该问题分值: 1答案:B4.防直击雷的避雷带网格尺寸小于10m×10m应属于防雷建筑物( )类。

SSS_SINGLE_SELA 一B 二C 三D 四该题您未回答:х该问题分值: 1答案:C5.平均雷暴日大于15天/年的地区，高度在15m及以上的烟囱、水塔按防雷要求属于 ( )类。

SSS_SINGLE_SELA 一B 二C 三D 四该题您未回答:х该问题分值: 1答案:C6.预计雷击次数大于0.06次/年的部、省级办公建筑物及其他重要或人员密集的公共建筑物防雷要求属于( )类。

SSS_SINGLE_SELA 一B 二C 三D 四该题您未回答:х该问题分值: 1答案:B7.上海地区的年平均雷暴日为( )。

SSS_SINGLE_SELA 30.1B 17.6C 32.9D 34.8该题您未回答:х该问题分值: 1答案:A8.防直击雷的避雷带网格尺寸小于或等于6m×4m属于( )类防雷建筑物。

SSS_SINGLE_SELA 一B 二C 三D 四该题您未回答:х该问题分值: 1答案:D9.烟囱上采用圆钢做避雷器，其直径不应小于( )mm。

SSS_SINGLE_SELA 10B 12C 16D 20该题您未回答:х该问题分值: 1答案:D10.用圆钢做避雷器，当其长度为1～2m时其直径不应小于( )mm。

⾼电压习题《⾼电压技术》复习题第三篇波、防雷保护、过电压1. 所谓“过电压”是指（电⼒系统中出现的对绝缘有危险的电压升⾼和电位差升⾼）。

3. 电⼒系统在发⽣雷击或进⾏操作时，输电线路的都可能产⽣以（⾏波）的过电压波，该波过程的本质是（能量沿着导线传播）的过程，即在导线周围逐步建⽴起（电场和磁场）的过程，也就是在导线周围空间（储存电磁能）的过程。

4. 波阻抗Z是（电压波与电流波之间）的⽐例常数，它反映了波在传播过程中遵循（储存在单位长度线路周围媒质中的电场能量和磁场能量⼀定相等）的规律，所以Z是（⼀个⾮常重要）的参数。

5. 电压波的符号（指取决于它的极性），⽽与电荷的（运动⽅向）⽆关。

6. 过电压波在线路开路末端处的（电压加倍，电流变零），这种电压（加倍升⾼）对线路的绝缘是（很危险的）。

7. 过电压波在线路末端短路（接地）处的（电流加倍，电压变零），该现象表明这时的全部能量都（转化为磁场能量储存起来）。

8. 在波过程的分析中，可将⼊射波和波阻抗为Z的线路，⽤⼀个（⽤⼀个集中参数）的等值电路来代替，其中（电源电势等于电压⼊射波的两倍，该电源内阻等于线路波阻抗Z）。

这就是应⽤⼴泛的（彼得逊）法则。

12. 雷电放电是⼀种（超长⽓隙的⽕花放电）。

“云—地”间的线状雷的放电经过（先导电，后放电回击）等阶段完成的。

13. 雷暴⽇是（⼀年中发⽣雷电的⽥⿏，以听到雷声为准）。

在⼀天内只要听到过雷声，⽆论（次数多少）均计为（⼀个雷暴⽇），雷暴⼩时数则是（⼀年中发⽣雷电放电的⼩时数，）即在⼀个⼩时内只有（⼀次雷电），就计作（⼀个雷电⼩时）。

14. 雷电通道（即主放电通道）可达数千⽶长，⽽半径仅为数厘⽶，类似于（⼀条分布参数线路），，它具有的等值波阻抗称作（雷道波阻抗），我国规程建议（Z0≈300Ω）。

19. 称（雷击于线路附近或甚⾄雷击于接地的线路杆塔顶部）时，在（绝缘的导线上引起的感应过电压）为感应雷击过电压。

感应雷击过电压在三相导线上（同时出现），且数值（基本相等），不会出现相间（电位差和相位闪络）。

过电压习题一、判断题1、避雷器与被保护设备串联连接。

（ ）2、内部过电压与电网结构、各项参数、运行状态、停送电操作等多种因素有关。

（ ）3、金属氧化物避雷器的特点包括动作迅速、无续流、残压低、伏安特性差等。

（ ）4、在正常情况下，阀型避雷器中流过工作电流。

（ ）5、避雷线又叫耦合地线。

（ ）6、金属氧化物避雷器的特点包括动作迅速、无续流、残压低、通流量小、伏安特性好等。

（ ）7、自动重合闸只对永久性故障有效。

（）8、接地装置中的接地线是埋在地下与土壤直接接触的金属导体。

（）9、避雷器用来防护高压雷电波侵入变、配电所或其他建筑物内，损坏被保护设备。

（ ）10、屋顶上单支避雷针的保护范围可按45°保护角确定。

（ ）11、消雷器是利用金属针状电极的尖端放电原理，使雷云电荷被中和，从而不致发生雷击现象。

（ ）12、为降低线路跳闸率，可在大跨越地带杆塔增加绝缘子串数目。

（ ）13、线路装设自动重合装置后，对提高供电可靠性起很大作用。

（ ）14、人身伤亡，属于电力系统的事故。

（）24、金属氧化物避雷器的特点包括动作迅速、无续流、残压低、通流量小等。

（ ）25、避雷线又叫架空地线。

（ ）二、单选题1、下列关于保护变压器的角型间隙安装位置描述正确的是（）。

A、远离变压器一侧B、高压熔断器的外侧C、高压熔断器的内侧D、以上都不是2、（）用来防护高压雷电波侵入变、配电所或其他建筑物内，损坏被保护设备。

A、避雷针B、避雷线C、消雷器D、避雷器3、某变电站避雷针架设高度为20m，则该避雷针地面保护半径是（）。

A、30mB、20mC、45mD、35m4、某变电站避雷针架设高度为40m，则该避雷针地面保护半径是（）。

A、30mB、40mC、50mD、60m5、某变电站避雷针架设高度为20m，则该避雷针在12m的高度的保护半径是（）。

A、10mB、8mC、12mD、6m6、在两块异号电荷的雷云之间，当（）达到一定值时，便发生云层之间放电。
