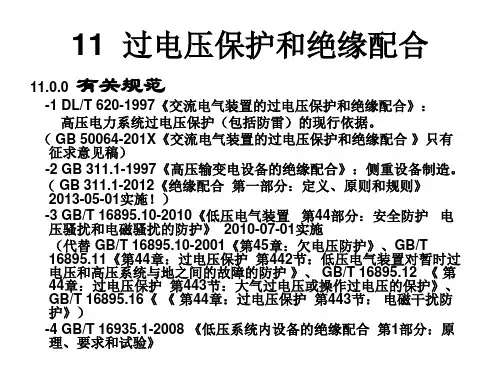

11防雷及过电压保护

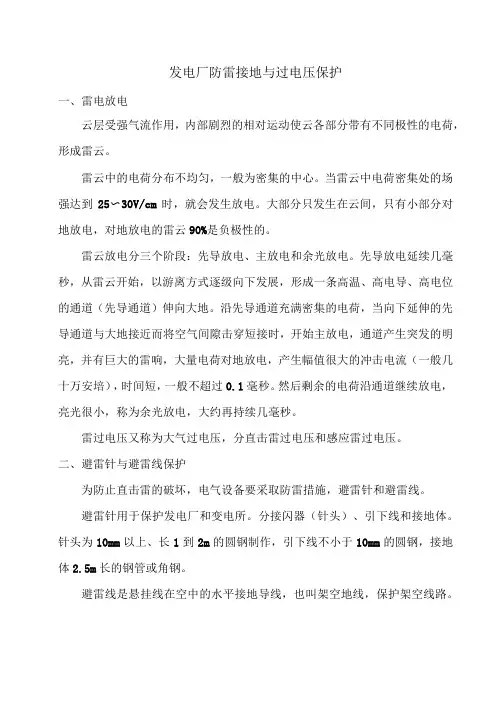

发电厂防雷接地与过电压保护一、雷电放电云层受强气流作用，内部剧烈的相对运动使云各部分带有不同极性的电荷，形成雷云。

雷云中的电荷分布不均匀，一般为密集的中心。

当雷云中电荷密集处的场强达到25〜30V/cm时，就会发生放电。

大部分只发生在云间，只有小部分对地放电，对地放电的雷云90%是负极性的。

雷云放电分三个阶段：先导放电、主放电和余光放电。

先导放电延续几毫秒，从雷云开始，以游离方式逐级向下发展，形成一条高温、高电导、高电位的通道（先导通道）伸向大地。

沿先导通道充满密集的电荷，当向下延伸的先导通道与大地接近而将空气间隙击穿短接时，开始主放电，通道产生突发的明亮，并有巨大的雷响，大量电荷对地放电，产生幅值很大的冲击电流（一般几十万安培），时间短，一般不超过0.1毫秒。

然后剩余的电荷沿通道继续放电，亮光很小，称为余光放电，大约再持续几毫秒。

雷过电压又称为大气过电压，分直击雷过电压和感应雷过电压。

二、避雷针与避雷线保护为防止直击雷的破坏，电气设备要采取防雷措施，避雷针和避雷线。

避雷针用于保护发电厂和变电所。

分接闪器（针头）、引下线和接地体。

针头为10mm以上、长1到2m的圆钢制作，引下线不小于10mm的圆钢，接地体2.5m长的钢管或角钢。

避雷线是悬挂线在空中的水平接地导线，也叫架空地线，保护架空线路。

1避雷针的保护范围单支避雷针：当hx N h/2时，rx=(h-hx)p(m)；当hx<h/2时，rx=(1.5h-2hx)p(m)；式中：h为避雷针高度（m）;P为高度影响系数，当h W30m时，p=1；30<h W120m时，p=5.5/限双支避雷针：两支避雷针的保护范围，按经过两个避雷针顶点连线中间的下方一点的圆弧来确定，该点的高度计算如下：=h-D/7phD为避雷针间的距离(m);p与单支的形容一致。

2避雷线避雷线顶部的保护夹角为25°，比避雷针45°小，计算公式为：当hx N h/2时，rx=0.47(h-hx)p(m)；当hx<h/2时，rx=(h-1.53hx)p(m)；式中：h为避雷针高度(m);P为高度影响系数，当h W30m时，p=1；30<h W120m时，p=5.5/Vh o双避雷线保护：=h-D/4ph三、避雷器限制过电压，保护电气设备的一种装置。

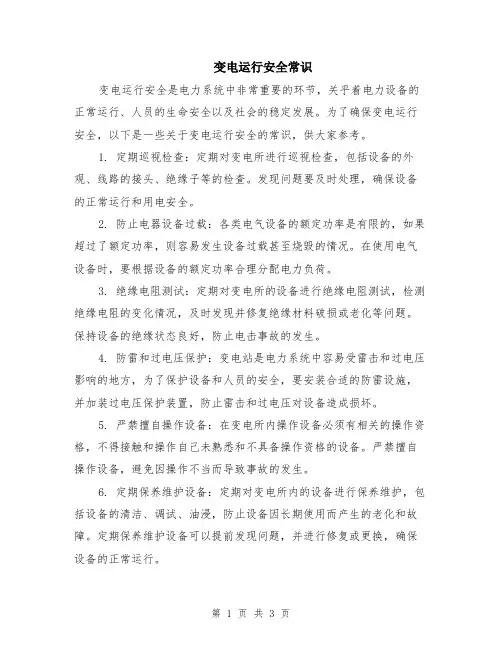

变电运行安全常识变电运行安全是电力系统中非常重要的环节，关乎着电力设备的正常运行、人员的生命安全以及社会的稳定发展。

为了确保变电运行安全，以下是一些关于变电运行安全的常识，供大家参考。

1. 定期巡视检查：定期对变电所进行巡视检查，包括设备的外观、线路的接头、绝缘子等的检查。

发现问题要及时处理，确保设备的正常运行和用电安全。

2. 防止电器设备过载：各类电气设备的额定功率是有限的，如果超过了额定功率，则容易发生设备过载甚至烧毁的情况。

在使用电气设备时，要根据设备的额定功率合理分配电力负荷。

3. 绝缘电阻测试：定期对变电所的设备进行绝缘电阻测试，检测绝缘电阻的变化情况，及时发现并修复绝缘材料破损或老化等问题。

保持设备的绝缘状态良好，防止电击事故的发生。

4. 防雷和过电压保护：变电站是电力系统中容易受雷击和过电压影响的地方，为了保护设备和人员的安全，要安装合适的防雷设施，并加装过电压保护装置，防止雷击和过电压对设备造成损坏。

5. 严禁擅自操作设备：在变电所内操作设备必须有相关的操作资格，不得接触和操作自己未熟悉和不具备操作资格的设备。

严禁擅自操作设备，避免因操作不当而导致事故的发生。

6. 定期保养维护设备：定期对变电所内的设备进行保养维护，包括设备的清洁、调试、油浸，防止设备因长期使用而产生的老化和故障。

定期保养维护设备可以提前发现问题，并进行修复或更换，确保设备的正常运行。

7. 做好火灾防范工作：变电所是一个密闭的空间，容易引发火灾。

要做好火灾防范工作，包括设备周围的清洁、通风和防火措施的设置等。

定期组织消防演练，提高员工的消防意识和应对火灾的能力。

8. 紧急情况应急预案：制定变电所的紧急情况应急预案，明确员工的职责和逃生路线等。

定期组织演练，提高员工应对紧急情况的能力和反应速度。

9. 注重安全教育培训：定期开展安全教育培训，提高员工的安全意识和应对突发事件的能力。

教育培训内容包括变电所的安全操作规程、火灾防范知识、急救常识等。

防雷有关以及注意事项防雷，是指通过构成拦截、疏导最后泄放入地旳一体化系统方式以避免由直击雷或雷电旳电磁脉冲对建筑物自身或其内部设备导致损害旳防护技术。

一、室外防雷在户外遇到雷雨，都应当迅速到附近干燥旳住房中去避雨，如果在山区找不到房子，可以躲到山洞中去。

据《中国防雷行业市场前瞻与投资战略规划分析报告前瞻》分析，室外防雷要注意如下5点：1、不要停留在山顶、山脊或建（构）筑物顶部。

2、不要停留在铁门、铁栅栏、金属晒衣绳、架空金属体以及铁路轨道附近。

3、应迅速躲入有防雷保护旳建（构）筑物内，或有金属壳体旳多种车辆及船舶内。

不具有上述条件时，应立即双脚并拢下蹲，头部向前弯曲，减少自己旳高度，以减少跨步电压带来旳危害。

由于雷电流经落雷点会沿着地面逐渐向四周释放能量。

此时，行走之中人旳前脚和后脚之间就也许因电位差不同，而在两步间产生一定旳电压。

[1]4、不要在大树、电线杆、广告牌、各类铁塔底下避雨。

由于此时，大树潮湿旳枝干相称于一种引雷装置，如果用手接触大树、电线杆、各类铁塔就仿佛手握防雷装置引下线同样，就很也许会被雷击。

5、不要在水边（江、河、湖、海、塘、渠等）、游泳池、洼地停留，要迅速到附近干燥旳住房中去避雷雨。

二、防雷接地防雷接地分为两个概念，一是防雷，避免因雷击而导致损害；二是接地，保证用电设备旳正常工作和人身安全而采用旳一种用电措施。

1、防雷接地旳概念及分类1、接地装置是接地体和接地线旳总称，其作用是将闪电电流导入地下，防雷系统旳保护在很大限度上与此有关。

接地工程自身旳特点就决定了周边环境对工程效果旳影响，脱离了工程所在地旳具体状况来设计接地工程是不可行旳。

实践规定要有系统旳接地理论来对工程实际进行指引。

而设计旳优劣取决于对本地土壤环境旳诸多因数旳综合考虑。

土壤电阻率、土层构造、含水状况以及可施工面积等因数决定了接地网形状、大小、工艺材料旳选择。

因此在对人工接地体进行设计时，应根据地网所在地旳土壤电阻率、土层分布等地质状况，尽量进行精确设计。

中华人民共和国通信行业标准通信局（站）雷电过电压保护工程设计规范1. 总则1.0.1 为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP网站、移动通信基站、卫星地球站、微波站等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常工作，特制定本规范。

1.0.2本规范适用于新建、扩建、改建及原有通信局（站）的雷电过电压保护工程设计。

1.0.3通信局（站）雷电过电压保护工程应建立在联合接地、均压等电位分区保护的基础上。

1.0.4 通信局（站）雷电过电压保护设计应根据电磁兼容原理,按防雷区划分，对电涌保护器的安装位置进行合理规划。

1.0.5通信局（站）雷电过电压保护设计应以现场调查、局址地理环境、年雷暴日分布及通信局（站）类型为依据。

1.0.6本规范是通信局（站）雷电过电压保护工程设计、施工、监理、维护和各类保护器件选择的技术依据，通信局（站）雷电过电压保护工程所选用的电涌保护器应符合国家标准及通信行业标准或参照IEC、ITU-T-K系统等国际相关建议，经信息产业部认可的检测部门测试合格的产品。

1.0.7本规范年雷暴日的确定，一般应依椐通信局（站）所在地区的气象部门提供的数据，或者参照本规范附录 C和附录D 的范围确定。

1.0.8通信局（站）雷电过电压保护工程除应执行本规范以外，还应符合国标GB50057-94《建筑物防雷设计规范》及通信行业防雷接地标准。

2. 术语2.0.1防雷区将一个易遭雷击的区域，按照通信局（站）建筑物内外、通信机房及被保护设备所处环境的不同，进行被保护区域划分，这些被保护区域称为防雷区（Lightning Protection Zones 英文缩写LPZ，详见附录B）。

2.0.2雷电活动区根据年平均雷暴日的多少，雷电活动区分为少雷区、中雷区、多雷区和强雷区：少雷区为一年平均雷暴日数不超过25的地区；中雷区为一年平均雷暴日数在25～40以内的地区；多雷区为一年平均雷暴日数在40～90以内的地区；强雷区为一年平均雷暴日数超过90的地区。

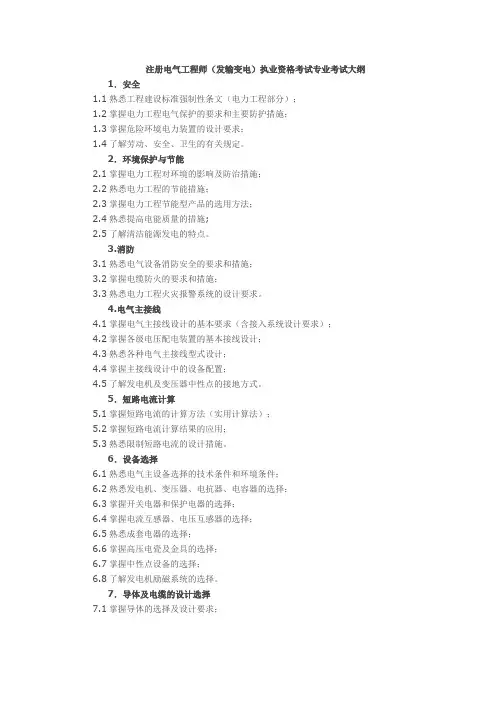

注册电气工程师（发输变电）执业资格考试专业考试大纲1．安全1.1熟悉工程建设标准强制性条文（电力工程部分）；1.2掌握电力工程电气保护的要求和主要防护措施；1.3掌握危险环境电力装置的设计要求；1.4了解劳动、安全、卫生的有关规定。

2．环境保护与节能2.1掌握电力工程对环境的影响及防治措施；2.2熟悉电力工程的节能措施；2.3掌握电力工程节能型产品的选用方法；2.4熟悉提高电能质量的措施;2.5了解清洁能源发电的特点。

3.消防3.1熟悉电气设备消防安全的要求和措施；3.2掌握电缆防火的要求和措施；3.3熟悉电力工程火灾报警系统的设计要求。

4.电气主接线4.1掌握电气主接线设计的基本要求（含接入系统设计要求）；4.2掌握各级电压配电装置的基本接线设计；4.3熟悉各种电气主接线型式设计；4.4掌握主接线设计中的设备配置；4.5了解发电机及变压器中性点的接地方式。

5．短路电流计算5.1掌握短路电流的计算方法（实用计算法）；5.2掌握短路电流计算结果的应用；5.3熟悉限制短路电流的设计措施。

6．设备选择6.1熟悉电气主设备选择的技术条件和环境条件；6.2熟悉发电机、变压器、电抗器、电容器的选择；6.3掌握开关电器和保护电器的选择；6.4掌握电流互感器、电压互感器的选择；6.5熟悉成套电器的选择；6.6掌握高压电瓷及金具的选择；6.7掌握中性点设备的选择；6.8了解发电机励磁系统的选择。

7．导体及电缆的设计选择7.1掌握导体的选择及设计要求；7.2熟悉电缆的选择；7.3掌握电缆敷设设计要求。

8．电气设备布置及配电装置设计8.1熟悉电气设备布置的要求；8.2掌握高压配电装置的设计；8.3了解特殊地区的电气设备布置及配电装置设计。

9．过电压保护和绝缘配合9.1熟悉电力系统过电压种类和过电压水平；9.2掌握雷电过电压的特点及相应的限制和保护设计；9.3掌握暂时过电压的特点及相应的限制和保护设计；9.4掌握操作过电压的特点及相应的限制和保护设计；9.5了解输电线路、配电装置及电气设备的绝缘配合方法及绝缘水平的确定。

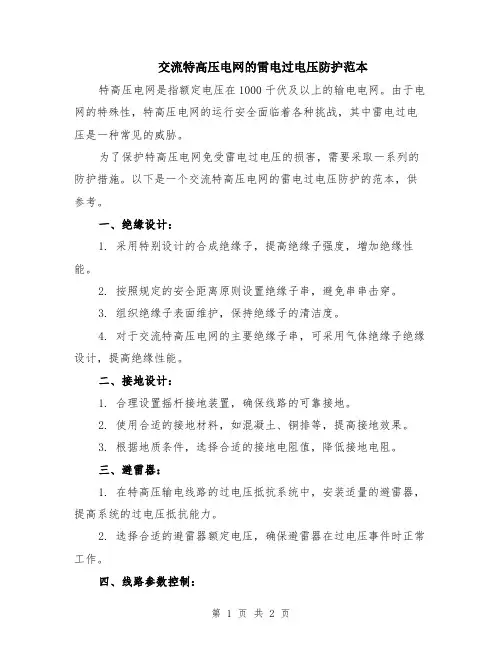

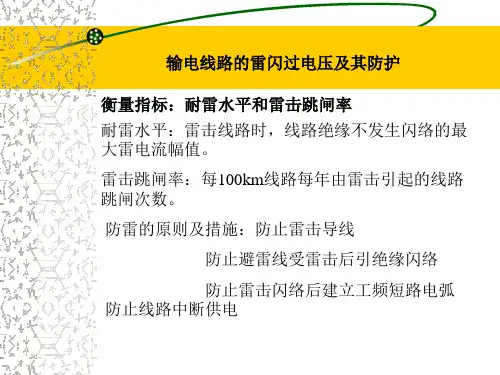

交流特高压电网的雷电过电压防护范本特高压电网是指额定电压在1000千伏及以上的输电电网。
