缆式线型感温火灾探测器设计安装标准

感烟火灾探测器的安装要求烟火灾探测器是一种用于探测火灾和烟雾的装置。

它能够及早发现火灾并提供警示，防止火灾引发更大的损失和伤害。

然而，为了确保探测器能够正常工作，安装要求十分重要。

下面详细介绍了感烟火灾探测器的安装要求。

首先，探测器的安装位置至关重要。

在选择位置时，需要考虑以下因素：1.探测器应该安装在每个楼层的中心位置，以便能够尽早地探测到烟雾。

2.安装位置应远离阳光直射的地方，避免阳光对探测器的影响。

3.避免安装在烟雾较多或有尘埃的区域，以免误报。

4.探测器应安装在房间的最高点，因为烟雾比空气轻，往往会向上升起。

5.对于特殊闲置住所，如车库、仓库等，应将探测器安装在远离易燃物品的位置。

其次，安装探测器时要遵循以下步骤：1.首先，需要将探测器的电源与建筑电网相连。

电源的连接要牢固可靠，并符合安全电气工程的要求。

2.探测器通常需要安装在天花板上。

在安装之前，需要使用探测器底座将其固定在天花板上。

底座应坚固、耐热、耐火，并符合相关的建筑标准。

3.安装完成后，需要确保探测器位置的稳定性。

探测器底座应与天花板完全贴合，并采取适当的固定措施，以防止探测器移位或脱落。

4.安装好的探测器需要定期进行检测和维护。

检测应包括探测器的正常运行、电源供应的可靠性以及报警信号的有效性等方面。

5.安装探测器时，还应遵守相关法律法规和标准。

例如，不得在禁烟地区使用无线烟感探测器，并确保探测器符合国家或地方标准的要求。

最后，要确保安装的探测器能够与其他防火设备实现有效的联动。

探测器应与报警控制室、喷水系统、火灾自动报警系统等相连，以便在发生火灾时能够及时采取措施进行灭火或疏散。

总而言之，感烟火灾探测器的安装要求非常重要，直接关系到火灾检测的准确性和及早发现火灾的能力。

合理选择安装位置、正确进行电源连接、稳固固定探测器、定期检测和维护以及与其他防火设备的联动是确保探测器正常工作的关键。

在进行安装前，需要仔细研究相关标准和法规，确保安装过程符合规范，以提高安全性和可靠性。

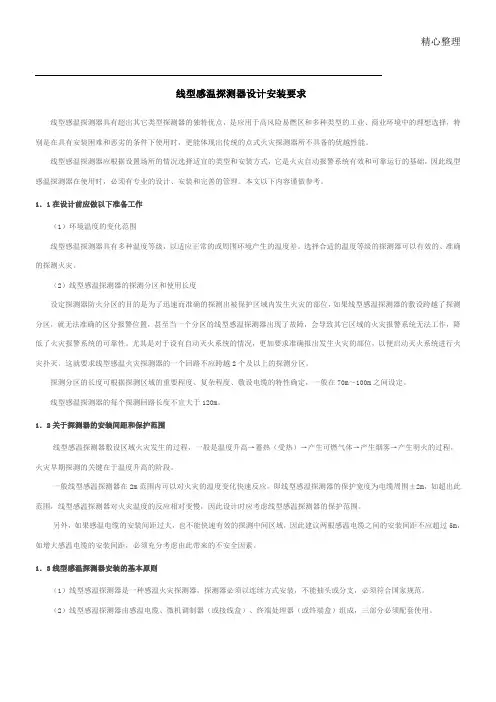

精心整理线型感温探测器设计安装要求线型感温探测器具有超出其它类型探测器的独特优点，是应用于高风险易燃区和多种类型的工业、商业环境中的理想选择，特别是在具有安装困难和恶劣的条件下使用时，更能体现出传统的点式火灾探测器所不具备的优越性能。

线型感温探测器应根据设置场所的情况选择适宜的类型和安装方式，它是火灾自动报警系统有效和可靠运行的基础，因此线型感温探测器在使用时，必须有专业的设计、安装和完善的管理。

本文以下内容谨做参考。

1．1（1（21．2另外，如果感温电缆的安装间距过大，也不能快速有效的探测中间区域，因此建议两根感温电缆之间的安装间距不应超过5m ，如增大感温电缆的安装间距，必须充分考虑由此带来的不安全因素。

1．3线型感温探测器安装的基本原则（1）线型感温探测器是一种感温火灾探测器，探测器必须以连续方式安装，不能抽头或分支，必须符合国家规范。

（2）线型感温探测器由感温电缆、微机调制器（或接线盒）、终端处理器（或终端盒）组成，三部分必须配套使用。

（3）在感温电缆与微机调制器（或接线盒）连接困难时，可以采用信号电缆进行中间连接，信号电缆的绝缘电阻应大于1500M Ω，信号电缆的内阻不大于100Ω。

当使用此种连接方式时，必须得到我们的认可，以确保使用的安全性。

1．4线型感温探测器安装的基本要求线型感温探测器是一种性能先进的火灾探测器，它所具有的功能可满足易燃区的任何防火要求。

虽然线型感温探测器有很强的抗机械损伤能力，当线型感温探测器在安装时还是应避免机械损伤，在线型感温探测器安装过程中的部分损伤很难从探测器的外表进行分辨，但运行一段时间后可能出现不正常的报故障或报警情况，因此线型感温探测器安装时必须注意：（1）避免将感温电缆上压敷重物；（2（3（4在货架中应用时，可将感温电缆安装在天花板下，沿货架过道中心线布置，也可以和喷水灭火系统管道在一起附设，同时将感温电缆固定在竖立的通风道空间。

货架内有比较危险物品时，感温电缆应安装在每一货架内，但不能影响货架的正常工作，以免存取货物破坏感温电缆。

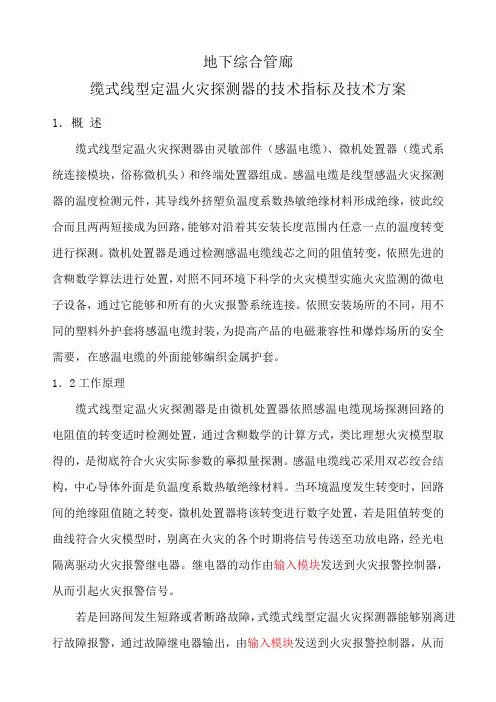

地下综合管廊缆式线型定温火灾探测器的技术指标及技术方案1．概 述缆式线型定温火灾探测器由灵敏部件（感温电缆）、微机处置器（缆式系统连接模块，俗称微机头）和终端处置器组成。

感温电缆是线型感温火灾探测器的温度检测元件，其导线外挤塑负温度系数热敏绝缘材料形成绝缘，彼此绞合而且两两短接成为回路，能够对沿着其安装长度范围内任意一点的温度转变进行探测。

微机处置器是通过检测感温电缆线芯之间的阻值转变，依照先进的含糊数学算法进行处置，对照不同环境下科学的火灾模型实施火灾监测的微电子设备，通过它能够和所有的火灾报警系统连接。

依照安装场所的不同，用不同的塑料外护套将感温电缆封装，为提高产品的电磁兼容性和爆炸场所的安全需要，在感温电缆的外面能够编织金属护套。

1．2工作原理缆式线型定温火灾探测器是由微机处置器依照感温电缆现场探测回路的电阻值的转变适时检测处置，通过含糊数学的计算方式，类比理想火灾模型取得的，是彻底符合火灾实际参数的摹拟量探测。

感温电缆线芯采用双芯绞合结构，中心导体外面是负温度系数热敏绝缘材料。

当环境温度发生转变时，回路间的绝缘阻值随之转变，微机处置器将该转变进行数字处置，若是阻值转变的曲线符合火灾模型时，别离在火灾的各个时期将信号传送至功放电路，经光电隔离驱动火灾报警继电器。

继电器的动作由输入模块发送到火灾报警控制器，从而引起火灾报警信号。

若是回路间发生短路或者断路故障，式缆式线型定温火灾探测器能够别离进行故障报警，通过故障继电器输出，由输入模块发送到火灾报警控制器，从而引起故障报警。

由于缆式线型定温火灾探测器是继电器数字开关量输出，因此能够和任意符合国标的火灾报警控制器连接，组成通用的自动火灾报警系统。

1．3应用范围线型感温火灾探测器自推出以来，由于具有良好的环境适应性，能够近距离或者切近爱惜，在各类潮湿、污染、粉尘的消防探测场所能够高靠得住地工作，因此被普遍地应用在仓库、货场、电缆隧道、车辆隧道、油气输送管道、油罐、变压器、皮带输送机及机车、配电盘等消防探测场所。

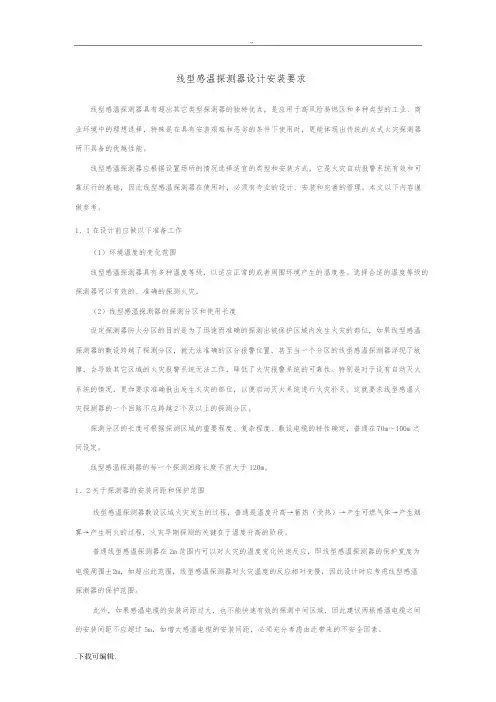

线型感温探测器设计安装要求线型感温探测器具有超出其它类型探测器的独特优点，是应用于高风险易燃区和多种类型的工业、商业环境中的理想选择，特殊是在具有安装艰难和恶劣的条件下使用时，更能体现出传统的点式火灾探测器所不具备的优越性能。

线型感温探测器应根据设置场所的情况选择适宜的类型和安装方式，它是火灾自动报警系统有效和可靠运行的基础，因此线型感温探测器在使用时，必须有专业的设计、安装和完善的管理。

本文以下内容谨做参考。

1．1在设计前应做以下准备工作（1）环境温度的变化范围线型感温探测器具有多种温度等级，以适应正常的或者周围环境产生的温度差。

选择合适的温度等级的探测器可以有效的、准确的探测火灾。

（2）线型感温探测器的探测分区和使用长度设定探测器防火分区的目的是为了迅速而准确的探测出被保护区域内发生火灾的部位，如果线型感温探测器的敷设跨越了探测分区，就无法准确的区分报警位置，甚至当一个分区的线型感温探测器浮现了故障，会导致其它区域的火灾报警系统无法工作，降低了火灾报警系统的可靠性。

特别是对于设有自动灭火系统的情况，更加要求准确报出发生火灾的部位，以便启动灭火系统进行火灾扑灭。

这就要求线型感温火灾探测器的一个回路不应跨越2个及以上的探测分区。

探测分区的长度可根据探测区域的重要程度、复杂程度、敷设电缆的特性确定，普通在70m～100m之间设定。

线型感温探测器的每一个探测回路长度不宜大于120m。

1．2关于探测器的安装间距和保护范围线型感温探测器敷设区域火灾发生的过程，普通是温度升高→蓄热（受热）→产生可燃气体→产生烟雾→产生明火的过程，火灾早期探测的关键在于温度升高的阶段。

普通线型感温探测器在2m范围内可以对火灾的温度变化快速反应，即线型感温探测器的保护宽度为电缆周围±2m，如超出此范围，线型感温探测器对火灾温度的反应相对变慢，因此设计时应考虑线型感温探测器的保护范围。

此外，如果感温电缆的安装间距过大，也不能快速有效的探测中间区域，因此建议两根感温电缆之间的安装间距不应超过5m，如增大感温电缆的安装间距，必须充分考虑由此带来的不安全因素。

《⽕灾⾃动报警系统设计规范》GB 50116 - 2013 （⼗⼀）《⽕灾⾃动报警系统设计规范》GB 50116 - 2013 （⼗⼀）12 典型场所的⽕灾⾃动报警系统12.1 道路隧道12.1.1城市道路隧道、特长双向公路隧道和道路中的⽔底隧道，应同时采⽤线型光纤感温⽕灾探测器和点型红外⽕焰探测器（或图像型⽕灾探测器)；其他公路隧道应采⽤线型光纤感温⽕灾探测器或点型红外⽕焰探测器。

条⽂说明】12.1.1 本条给出了不同类别道路隧道⽕灾探测器的选型原则。

本条中列出的城市道路隧【条⽂说明道、特长双向公路隧道和道路中的⽔底隧道等车流量都⽐较⼤，疏散与救援都⽐较困难，这些场所⼀旦发⽣⽕灾没有及时报警并采取措施，很容易造成⼤量车辆涌进隧道、⽆法疏散的局⾯。

因此，采⽤探测两种及以上⽕灾参数的探测器，有助于尽早发现⽕灾。

其他类型的道路隧道内由于车流量不⼤，只要在发⽣⽕灾时有相应措施警告其他车辆不再继续进⼊隧道，并能及时通知消防队即可，这样既能达到使⽤效果，也能节约资⾦。

根据实体试验结果和对隧道⽕灾成功探测的统计结果，线型光栅光纤感温⽕灾探测器在隧道中虽然报警时间不是最早，但没有漏报。

⾃从线型光栅光纤感温⽕灾探测器在隧道中安装使⽤后，有⼏条隧道发⽣了⽕灾，探测器都及时发出了报警信号。

选择点型⽕焰探测器时，考虑到探测器受污染后响应灵敏度的降低，在设计时，探测器的保护距离宜不⼤于探测器标称距离的 80% ，并应在设计⽂件中标注维护要求。

12.1.2 线型光纤感温⽕灾探测器应设置在车道顶部距顶棚 100mm～200mm ，线型光栅光纤感温⽕灾探测器的光栅间距不应⼤于 10m ；每根分布式线型光纤⽕灾探测器和线型光栅光纤感温⽕灾探测保护车道的数量不应超过 2 条，点型红外⽕焰探测器或图像型⽕灾探测器应设置在⾏车道侧⾯墙上距⾏车道地⾯⾼度2.7m～3.5m ，并应保证⽆探测盲区；在⾏车道两侧设置时，探测器应交错设置。

条⽂说明】12.1.2 本条规定的数据都是根据实体试验结果和实际安装并有效报警的使⽤结果得出的。

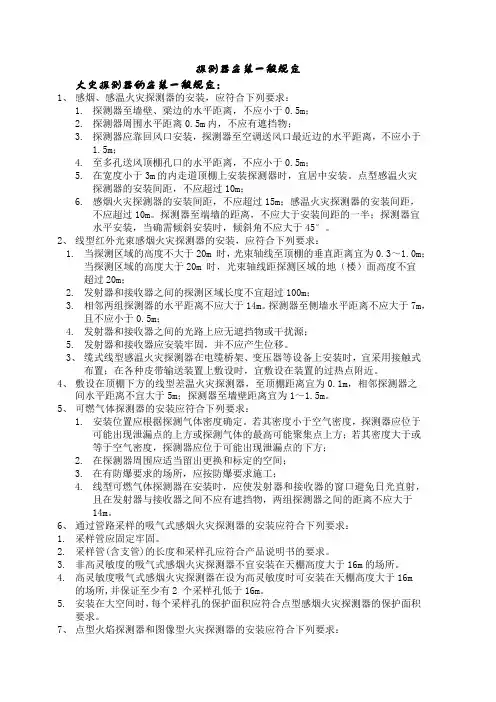

探测器安装一般规定火灾探测器的安装一般规定：1、感烟、感温火灾探测器的安装，应符合下列要求：1.探测器至墙壁、梁边的水平距离，不应小于0.5m；2.探测器周围水平距离0.5m内，不应有遮挡物；3.探测器应靠回风口安装，探测器至空调送风口最近边的水平距离，不应小于1.5m；4.至多孔送风顶棚孔口的水平距离，不应小于0.5m；5.在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。

点型感温火灾探测器的安装间距，不应超过10m；6.感烟火灾探测器的安装间距，不应超过15m；感温火灾探测器的安装间距，不应超过10m。

探测器至端墙的距离，不应大于安装间距的一半；探测器宜水平安装，当确需倾斜安装时，倾斜角不应大于45°。

2、线型红外光束感烟火灾探测器的安装，应符合下列要求：1.当探测区域的高度不大于20m 时，光束轴线至顶棚的垂直距离宜为0.3～1.0m；当探测区域的高度大于20m 时，光束轴线距探测区域的地（楼）面高度不宜超过20m；2.发射器和接收器之间的探测区域长度不宜超过100m；3.相邻两组探测器的水平距离不应大于14m。

探测器至侧墙水平距离不应大于7m，且不应小于0.5m；4.发射器和接收器之间的光路上应无遮挡物或干扰源；5.发射器和接收器应安装牢固，并不应产生位移。

3、缆式线型感温火灾探测器在电缆桥架、变压器等设备上安装时，宜采用接触式布置；在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近。

4、敷设在顶棚下方的线型差温火灾探测器，至顶棚距离宜为0.1m，相邻探测器之间水平距离不宜大于5m；探测器至墙壁距离宜为1～1.5m。

5、可燃气体探测器的安装应符合下列要求：1.安装位置应根据探测气体密度确定。

若其密度小于空气密度，探测器应位于可能出现泄漏点的上方或探测气体的最高可能聚集点上方；若其密度大于或等于空气密度，探测器应位于可能出现泄漏点的下方；2.在探测器周围应适当留出更换和标定的空间；3.在有防爆要求的场所，应按防爆要求施工；4.线型可燃气体探测器在安装时，应使发射器和接收器的窗口避免日光直射，且在发射器与接收器之间不应有遮挡物，两组探测器之间的距离不应大于14m。

目录术语 (4)2.0.3 探测区域：将报警区域按探测火灾的部位划分的单元。

(4)2.0.4 保护面积：一只火灾探测器能有效探测的面积。

(4)2.0.5 安装间距：两只相邻火灾探测器中心之间的水平距离。

(4)2.0.6 保护半径：一只火灾探测器能有效探测的单向最大水平距离。

(4)2.0.9 联动触发信号：消防联动控制器接收的用于逻辑判断的信号。

(4)基本规定 (4)1.1 系统形式的选择和设计要求 (4)3.2.1 火灾自动报警系统形式的选择，应符合下列规定： (4)3.2.2 区域报警系统的设计，应符合下列规定： (4)3.2.3 集中报警系统的设计，应符合下列规定： (5)3.2.4 控制中心报警系统的设计，应符合下列规定： (5)1.2 报警区域和探测区域的划分 (5)3.3.1 报警区域的划分应符合下列规定： (5)3.3.2 探测区域的划分应符合下列规定： (5)3.3.3 下列场所应单独划分探测区域： (5)1.3 消防控制室 (5)4.1 一般规定 (6)4.2 自动喷水灭火系统的联动控制设计 (6)4.2.1 湿式系统和干式系统的联动控制设计，应符合下列规定： (6)4.2.2 预作用系统的联动控制设计，应符合下列规定： (7)4.2.3 雨淋系统的联动控制设计，应符合下列规定： (7)4.2.4 自动控制的水幕系统的联动控制设计，应符合下列规定： (7)4.3 消火栓系统的联动控制设计 (7)4.4 气体灭火系统、泡沫灭火系统的联动控制设计 (8)2 选择阀的动作信号。

(9)3 压力开关的动作信号。

(9)4.5 防烟排烟系统的联动控制设计 (9)4.6 防火门及防火卷帘系统的联动控制设计 (9)4.7 电梯的联动控制设计 (10)4.8 火灾警报和消防应急广播系统的联动控制设计 (10)4.9 消防应急照明和疏散指示系统的联动控制设计 (11)4.10 相关联动控制设计 (11)5.1 一般规定 (11)5.1.1 火灾探测器的选择应符合下列规定： (11)5.2 点型火灾探测器的选择 (12)1 相对湿度度经常大于95% 。

JTW-LD3开关量缆式线型定温火灾探测器应用设计与安装说明书上海浦东乐韵电器配件厂一．概述JTW-LD3缆式线型定温探测器是为了满足市场需求，更进一步提高国内同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室内外大型易爆堆垛的火灾探测器报警。

该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

二．特点JTW-LD3缆式线型火灾探测器1．由热敏缆线、接线盒、终端盒组成；2．敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成；3．当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号；4．工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、范围广；5．该探测器的报警距离时间适当，动作温度稳定可靠；6．该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

三．缆式线型火灾探测器产品型号分类1．探测器型号为：2．盒体型号为：四．主要技术性能指标1.J TW-LD3型缆式线型火灾探测器热敏电缆2。

JTW-LD3/J,JTW-LD3/Z型缆式线型火灾探测器接线盒与终端盒五．探测器的安装与使用5.1探测器的结构探测器包括接线盒、热敏电缆和终端盒组成。

具体结构如图1、图2所示图 1 热敏缆线结构图图2 防水型接线盒a,终端盒b端子示意图5.2应用设计说明JTW-LD3缆式线型定温探测器可根据实际工程的应用需要，与各种火灾报警控制器配套，构成各种报警应用模式。

5.2.1二芯电缆应用模式将三芯热敏电缆当作二芯热敏电缆方式使用，即只使用三芯电缆中的两根报警导线（线一、线二），回线不用。

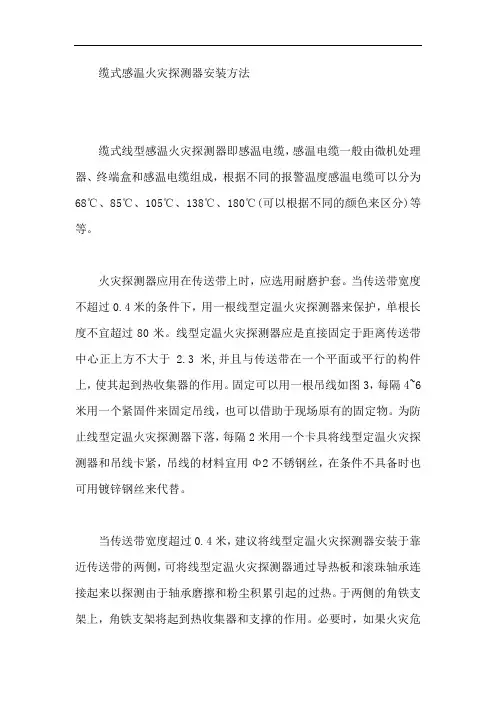

缆式感温火灾探测器安装方法缆式线型感温火灾探测器即感温电缆，感温电缆一般由微机处理器、终端盒和感温电缆组成，根据不同的报警温度感温电缆可以分为68℃、85℃、105℃、138℃、180℃(可以根据不同的颜色来区分)等等。

火灾探测器应用在传送带上时，应选用耐磨护套。

当传送带宽度不超过0.4米的条件下，用一根线型定温火灾探测器来保护，单根长度不宜超过80米。

线型定温火灾探测器应是直接固定于距离传送带中心正上方不大于 2.3米,并且与传送带在一个平面或平行的构件上，使其起到热收集器的作用。

固定可以用一根吊线如图3，每隔4~6米用一个紧固件来固定吊线，也可以借助于现场原有的固定物。

为防止线型定温火灾探测器下落，每隔2米用一个卡具将线型定温火灾探测器和吊线卡紧，吊线的材料宜用Φ2不锈钢丝，在条件不具备时也可用镀锌钢丝来代替。

当传送带宽度超过0.4米，建议将线型定温火灾探测器安装于靠近传送带的两侧，可将线型定温火灾探测器通过导热板和滚珠轴承连接起来以探测由于轴承磨擦和粉尘积累引起的过热。

于两侧的角铁支架上，角铁支架将起到热收集器和支撑的作用。

必要时，如果火灾危险系数较大，可以在传送带上方和两侧同时附设普泰安缆式定温火灾探测器。

建筑物内的典型应用是天花板下和货架上的安装。

在天花板下敷设线型定温火灾探测器时，其距顶棚不宜大于500mm(一般在200~300mm内选择)，与墙壁之间的距离约为2m，它宜以平行悬挂的形式敷设，平行线间的距离不宜超过4m。

感温电缆与地面的距离在3m为宜，不应超过9m。

与地面的距离大于3m时，感温电缆的间距应视情况缩小。

在天花板下敷设线型定温火灾探测器，安装时可以和喷洒系统管道安装在一起。

天花板下有梁时，可以参考GB50116《火灾自动报警系统施工及验收规范》中关于感温探头的安装方式。

一、概述缆式线型感温火灾探测器（以下简称探测器）分为可恢复式和不可恢复式，报警温度分别为定温85℃和105℃。

探测器由信号处理单元、终端处理器、线型温度传感器三部分构成。

探测器采用两总线制连接方式，可与泰和安火灾报警控制器直接连接，实现火警及故障信号上传；也可独立使用，报警时由信号线输出火警状态，报故障时由探测器信号线输出故障状态。

探测器主要应用于以下场所：✧电缆设施：电缆隧道、电缆竖井、电缆夹层，电缆桥架等。

✧电力设施：配电装置、开关设备、变压器，电抗器等。

✧皮带传输设施：运煤、运料皮带，自动化生产线等。

探测器产品分类：二、特点1.两总线：直接接入火灾报警总线，不需外接模块。

2.报警准确、不误报：智能算法，有效识别火灾。

3.总线与电缆电气隔离，减少干扰。

4.可恢复式，可重复使用，降低使用成本。

5.支持独立工作：具备火警、故障触点输出。

6.高防护，环境适应能力强。

三、技术参数1.工作电压：额定电压DC 24V （15V ～28V ）2.工作电流：监视电流：1.5mA 报警电流：2mA3.报警温度：85℃：JTW-LDM-TX3LF01/85、JTW-LDM-TX3L01/85105℃：JTW-LDM-TX3LF02/105、JTW-LDM-TX3L02/1054.探测器类别：缆式、定温、探测型、可恢复式：JTW-LDM-TX3LF01/85、JTW-LDM-TX3LF02/105缆式、定温、探测型、不可恢复式：JTW-LDM-TX3L01/85、JTW-LDM-TX3L02/1055.使用长度：≤200m ：6.防护等级：IP667.环境温度：JTW-LDM-TX3LF01/85编码型、可恢复式、定温85℃JTW-LDM-TX3LF02/105编码型、可恢复式、定温105℃JTW-LDM-TX3L01/85编码型、不可恢复式、定温85℃JTW-LDM-TX3L02/105编码型、不可恢复式、定温105℃-10～+50℃（JTW-LDM-TX3LF01/85，JTW-LDM-TX3L01/85）-10～+70℃（JTW-LDM-TX3LF02/105，JTW-LDM-TX3L02/105）8.状态指示：运行指示灯绿色，正常工作时闪亮，火警指示灯红色，火警时常亮，故障指示灯黄色，线型温度传感器短路、断路时常亮。

缆式线型感温火灾探测器JTW-LD-JBF4310使用说明书（使用产品前，请阅读使用说明书）青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.JTW-LD-JBF4310型缆式线型感温火灾探测器使用说明书 V1.0目 录1 概述 (1)1.1 产品特点 (1)1.2 适用范围 (2)1.3 型号组成 (2)2 工作原理 (2)3 性能参数 (2)4 安装调试 (3)4.1 安装说明/步骤 (3)4.2 产品尺寸 (4)4.3 安装示意图 (5)4.4 端子接线图 (5)4.5 线缆工程安装示例 (6)4.6 产品系统配接示意图 (7)4.7 信息显示和按键功能 (7)4.8 按键操作说明 (7)4.9 调试方法 (9)5 故障分析与排除 (10)6 保养、维护 (10)7 开箱及检查 (10)8 注意事项、免责声明 (11)JTW-LD-JBF4310缆式线型感温火灾探测器使用说明书1概述JTW-LD-JBF4310缆式线型感温火灾探测器（以下简称线型感温探测器）是青鸟消防股份有限公司开发的具有独立自主知识产权的智能型缆式线型感温火灾探测器。

该探测器以中华人民共和国国家标准GB 16280 - 2014《线型感温火灾探测器》为其主要设计依据，由信号处理单元、敏感部件（感温电缆）、终端盒三部分构成，探测器以高度智能的温度信号处理方式沿全线长连续监测保护对象，可以给出温度分布细节，温度场，温度变化趋势和精准的温度绝对值。

1.1产品特点l●线型感温探测器为缆式、差定温、可恢复、分布定位式，探测型。

l●线型感温探测器最大长度1000m，标准报警长度1m，报警精度高；最小探测敏感长度小于3cm。

l●具有监测项目现场的温度场功能，可实时采集感温电缆周围的温度。

l●线型感温探测器具有1 级定温预警设置功能，趋势预警功能可以在危险隐患发生的初期进行早期 预警提示，为后续故障隐患排除、避免事故发生争取宝贵时间；也可以根据应用现场环境的需要 进行分段（每段间距≥1 米）设置定温预警值（范围 40~75℃）。

线型感温、线型光束感烟火灾探测器的设置规范条文及图示理解一、线型光束感烟火灾探测器的设置条文及图示6.2.15 线型光束感烟火灾探测器的设置应符合下列规定：1 探测器的光束轴线至顶棚的垂直距离宜为0.3m～1.0m，距地高度不宜超过20m。

2 相邻两组探测器的水平距离不应大于14m，探测器至侧墙水平距离不应大于7m，且不应小于0.5m，探测器的发射器和接收器之间的距离不宜超过100m。

3 探测器应设置在固定结构上。

4 探测器的设置应保证其接收端避开日光和人工光源直接照射。

5 选择反射式探测器时，应保证在反射板与探测器间任何部位进行模拟试验时，探测器均能正确响应。

条文说明（部分摘录）6.2.15 本条规定根据我国工程实践经验制定。

1 一般情况下，当顶棚高度不大于5m时，探测器的红外光束轴线至顶棚的垂直距离为0.3m；当顶棚高度为10m～20m时，光束轴线至顶棚的垂直距离可为1.0m。

2 相邻两组线型光束感烟火灾探测器的水平距离不应大于14m。

探测器至侧墙水平距离不应大于7m且不应小于0.5m。

超过规定距离探测烟的效果很差。

探测器的发射器和接收器之间的距离不宜超过100m，是为了保证探测器灵敏度，也是为了防止建筑位移使探测器产生误报。

见图7(略）。

3 探测器位置的变化将直接影响探测器的正常运行及探测，因此探测器应安装在固定的结构上，同时应考虑钢结构等建筑结构位移对探测器运行的影响。

4 探测器的工作原理决定了日光和人工光源对接收端的直接照射会影响探测器的正常运行甚至导致探测器的误报警。

5 工程实践表明如果反射式探测器的灵敏度或报警设定值设置不合理，在探测器接收端快速出现高浓度的烟雾粒子的扩散，可能导致探测器不报火警，而直接做出遮挡故障的判断，从而造成探测器的漏报。

因此，在实际工程中发射端和接收端均应进行模拟试验，对探测器的响应进行验证。

注：相邻两组线型光束感烟火灾探测器的水平距离1m≤d≤14m。

提示探测器的发射器和接收器之间的距离为10m～100m(条文解释中的1m改为10m)。

JTW-LD-GST85A缆式线型感温火灾探测器安装使用说明书(Ver.1.02,2019.06)一、概述JTW-LD-GST85A缆式线型感温火灾探测器（以下简称探测器）是由JTW-LD-GST85A缆式线型感温火灾探测器信号处理单元（以下简称处理单元）、JTW-LD-GST85A缆式线型感温火灾探测器终端盒(以下简称终端盒)以及JTW-LD-GST85A系列感温电缆三部分共同组成。

产品安装方便，运行稳定，符合GB 16280-2014标准相关要求。

本探测器为编码型，可与公司火灾报警控制器配套使用，也可以作为独立式探测器使用。

探测器属于不可恢复式缆式线型定温火灾探测器，可以有效保护以下对象：1.电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；2.电力设施：配电装置、开关设备、变压器、电抗器等3.油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；4.皮带传输设施：运煤、运料皮带，自动化生产线。

特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂等场合使用。

二、特点1. 结构稳定可靠，抗拉性强，抗震动性强。

2. 抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

3. 通过无极性二总线，可以有效的将探测器的火警、故障状态上传给控制器。

4. 电子编码方式，工程调试简便可靠。

5. 处理单元外壳采用背板式安装，安装快捷方便。

三、技术特性1.探测器类别：缆式、定温、不可恢复式、探测型2.总线模式处理单元工作电压：总线电压：脉动24V 允许范围：16V～28V电源电压：DC24V 允许范围：DC20V～DC28V3.总线模式处理单元工作电流：总线：监视电流≤0.5mA 报警电流≤0.5mA电源：监视电流≤15mA 报警电流≤26mA4.独立模式处理单元工作电压：电源电压：DC24V 允许范围：DC20V～DC28V5.独立模式处理单元工作电流：电源：监视电流≤15mA 报警电流≤26mA6.报警温度：85℃7.状态指示：正常运行：绿色指示灯闪亮（控制器总线、24V电源同时供电，3秒左右闪亮一次）正常运行：绿色指示灯20秒左右闪亮，稳定后常亮（24V电源独立供电）火警：红色指示灯常亮故警：黄色指示灯常亮8.编码方式：电子编码方式，编码范围可在1～242之间任意设定9.线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接10.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露11.外形尺寸：处理单元外形尺寸：180mm×125mm×55.5mm终端盒外形尺寸：83mm×81mm×56mm12.外壳防护等级：IP6513.使用长度：≤150m14.处理单元安装方式：背板式安装15.执行标准：GB 16280-2014四、结构特征与工作原理1.探测器的处理单元和终端盒外形示意图如图1图2所示（单位：mm）。

缆式线型感温火灾探测器设计安装标准1、相关国家规范《火灾自动报警系统设计规范》GB 50116-2013；5.3《火灾自动报警系统施工验收规范》GB 50166-2007；《消防联动控制系统》GB16806-2006;《线型感温火灾探测器》GB16280-2005；2、设置要求购物中心、酒店、购物中心相联塔楼（写字楼及公寓）、综合体中独立设置的甲级写字楼，万达茂（含商业街和电影乐园、室内水乐园、室内主题乐园、水乐园、儿童乐园等室内娱乐业态）、秀场、室外主题乐园、展示中心等室内外娱乐业态均应设置缆式线型感温火灾探测器系统；火灾自动报警系统应包括电缆温度检测系统，线型感温探测器报警信号通过火灾自动报警系统信号输入模块接入火灾自动报警系统，要求所有线型感温探测器均应有地址编码。

2.1 缆式线型感温探测器设置位置要求：（1）变电所电缆夹层、低压电缆沟内；（2）变电所低压出线电缆桥架内（出变电所之后不设置）；（3）强电竖井主干电缆桥架内；（4）自持酒店由变电所到强电竖井的主干电缆桥架内。

2.2 、缆式线型线型感温探测器选型：（1）线型感温探测器选用户内型缆式定温可恢复式感温电缆，感温电缆外护套应为阻燃型（B级）；（2）线型感温探测器动作温度选定为85℃。

2.3、缆式线型线型感温探测器安装：（1）应设置在电缆接头、端子、重点发热部件等部位。

（2）保护对象为1000V及以下的配电线路，线性感温探测器应采用接触式布置。

（3）每根探测器敷设长度应不低于10m不大于200m，并按正弦波接触式敷设，宽度大于600mm的桥架内应敷设2根，低压电缆沟内感温电缆应分层敷设。

探测信号应纳入火灾自动报警系统；（4）为现场测试，每回路缆式线型感温末端预留3米。

3、系统示意图：3.1、电缆温度检测系统与火灾报警系统连接系统图；3.2、缆式线型线型感温探测器安装示意图。

方式(一)桥架宽度<600mm按单根感温电缆布置；方式(二)桥架宽度>=600mm按两根感温电缆布置。

消防知识：介绍一下线型感温探测器目录1.模拟量缆式感温探测器应用场所 (1)2.感温探测器分类 (2)3.线型光纤感温火灾探测器应用 (3)4.线型感温火灾探测器敷设 (4)5.线型感温探测器设计要求 (5)6.缆式感温火灾探测器安装方法 (6)1.模拟量缆式感温探测器应用场所缆式感温探测器是一种电信号检测技术，感温电缆具有高阻抗特性。

其中两根感温电缆的护套是用一种特殊的NTC高分子材料制成，系统通过连续监测这种特殊材料的电阻变化来感应温度的变化。

缆式感温探测器回路之间温度的变化，引起的回路之间电阻的变化一一如温度升高，电阻下降。

这种变化通过相应的电子模块来监视，同时在预先设定的档位把这种变化转换成信号，如达到报警位置，则发出报警信号。

模拟量缆式感温探测器，探测系统均由模拟量缆式感温器和电缆微机控制器两部分组成电缆结构为四根外层采用特殊的负温度系数热敏材料绝缘的导体两两短接成两个回路;电缆微机控制器用来监控其前端探测电缆工作状态。

两者工作原理均是当感温电缆所保护场所的现场温度发生变化时，监测回路的电阻值会发生明显的变化，当微机控制器检测到前端感温电缆探测回路的电阻值变化达到预定的报警值时，就会产生一个报警信号发送给其后端的火灾报警控制屏，从而触发火灾报警信号。

感温电缆微机控制器前端的输入信号是由感温电缆产生的连续变化的电阻值（模拟量/类比量），后端的输出信号是开关量（数字）信号。

其敷设方式采用接触式敷设或悬挂敷设。

模拟量缆式感温探测器克服了普通型2芯感温电缆的缺点，其可靠性和实用性都得到极大提高，其优点是:由于模拟量缆式感温探测器感温电缆发出报警信号时是在其器件常态下产生的，除非工作现场的温度过高，同时感温电缆暴露在高温下的时间过久，否则它在报警过后仍能恢复正常的工作状态。

报警温度可调模拟量缆式感温探测器感温电缆的报警温度点可以根据安装现场的环境温度、感温电缆的使用长度、报警温度值3项参数在微机控制器上动态设定，所以它不但能被用来监测火灾情况，同时也可以用来监测设备运行时温度过高的情况故障信号齐全普泰安模拟量缆式感温探测器感温电缆的报警信号是由其微机控制器对现场感温电缆探测回路的电阻值进行实时监测分析得出的，由于这个信号的形成与导体的物理性短路或者断路状态完全无关，所以无论什么原因造成电缆探测线路的短路/断路，系统都会唯一识别并报出相应的故障信号。

线型光纤感温火灾探测系设计统施工及验收规范前言本规范附录B、C、D、E、F、G为资料性附录,附录A、H为规范性附录。

本规范由湖南省公安消防总队提出并归口。

本规范起草单位:湖南省公安消防总队湖南得大消防有限公司恒业(中国)科技有限公司湖南消防总公司主要起草人：李修柏何学锋林奋强关宏帅卫红徐海斌黎和平曾华林刘洪义周岚本规范系首次发布。

引言线型光纤感温火灾探测系统由线型光纤感温火灾探测器和火灾报警控制器组成，是综合应用了大功率激光传导和耦合、光纤传感、微弱信号检测及计算机信息处理技术于一体的高新技术产品。

具有防爆、防腐蚀、抗电磁干扰、保护面积大、探测报警准确及安装使用灵活方便等特点，具有智能化、网络化、判据组态灵活、人机界面友好、免维护等功能，适合于在电力、冶金、石化、公路交通及市政隧道等行业推广应用。

为了贯彻落实《国务院关于进一步加强消防工作的意见》（国发[2006]第15号）提出的“坚持科技先行，依靠科技进步不断提升防火、灭火和救援能力”的要求，便于线型光纤感温火灾探测系统的工程设计、施工及验收，制定本规范。

本规范共七章，包括总则、术语和符号、系统设计、系统施工、调试、竣工验收、维护管理。

本规范由湖南省公安消防总队负责日常管理,由湖南得大消防有限公司负责具体技术内容的解释，请各单位在执行过程中，注意总结经验，积累资料，并及时把意见和有关资料寄往本规范管理组（湖南得大消防有限公司，地址：湖南长沙劳动西路365号开宇大厦18楼A 座，邮编：410007），以供今后修订时参考。

线型光纤感温火灾探测系统设计、施工及验收规范1 范围1.1 为了合理地设计线型光纤感温火灾探测系统，确保探测系统的设计、施工质量，减少火灾危害，保护人身和财产安全，制定本规范。

1.2 本规范适用于新建、改建和扩建的工业与民用建筑、构筑物中设置的线型光纤感温火灾探测系统。

1.3 现行国家规范、标准规定的需要设置缆式线型感温火灾探测器的场所均可选用线型光纤感温火灾探测器。

线性感温电缆探测器安装⑴空气管线型感温电缆探测器的安装①.空气管应敷设在距顶棚小于0.3m，距各边墙壁浊于1.5 m 的位置。

②．两段平行空气间的距离，在耐火结构建筑物敷设时，应小于9m。

③．空气管应用挂钉或吊线固定在安装部位，以防空气管下垂。

在直线部分，固定点间距宜小于1m；在变曲部分，可在离弯曲部位小于5cm的位置加以固定。

在两根空气管的连接处，可在离连接部位小于5cm的位置加以固定。

④．空气管在要拐弯的部位弯曲安装时，其弯曲半径必须大于50mm，且不应使空气管破裂。

⑤．空气管穿过墙壁等部位安装时，必须用保护管、绝缘套管等进行保护。

⑥．在每个探测区域内，空气管的露出长度应大于20cm。

在小房间、厨房等处，如20m单层敷设不下时，可以敷设2层或3层，或者绕成螺旋状敷设。

空气管的最大连接长度应不大于100m。

⑦．两根空气管相互连接时，应把空气管的两端磨平，插入套管，用焊锡焊牢。

⑧．在平顶棚上安装时，空气管原则上敷设在顶棚的四周。

但根据探测区域的规模或形状，也可采用下列敷设方法：a.当两段平行空气管间的距离，在耐火结构建筑物小于9 m，一般结构建筑物小于6m时，可减掉敷设在顶棚四周的任何一边的空气管。

b.当两段平行空气管间的距离，在耐火结构建筑物小于6m，一般结构建筑物小于5m，空气管露出长度大于20m时，可减掉两边的空气管。

⑵缆式线型感温探测器的安装①．探测器用于监测室内火灾时,可敷设在室内顶棚上；用于监测动力电缆时，可敷设在动力电缆表面；当敷设敷设在传送带上时，可借助于M形吊线直接敷设于被保护传送带上方及侧面。

②．缆式线型定温火灾探测器的热敏电缆应与被保护物有良好弯曲，弯曲半径应大于20cm。

③．接线盒及终端盒应用卡具固定，端子和固定卡具的固定间隔应不小于0.1m。

④．接线盒及终端箱设在室外时，应确保固定固牢，并外罩防雨箱。

⑤．热敏电缆安装前应用1000V摇表测试绝缘状态，若阻值呈无限大，说明完好可用，方可进行敷设。
