感温电缆怎么安装-缆式线型感温火灾探测器

缆式线型感温火灾探测器敷设调试方案福建旅达电子有限公司二零一一年五月一．技术方案编制依据《火灾自动报警系统设计规范》（GB 50116-2008）；《火灾自动报警系统施工验收规范》（GB 50166-2007）；《建筑设计防火规范》（GB 50016-2006）《线型感温火灾探测器》（GB16280-2005）《消防联动控制系统》（GB16806-2006）二．项目概况1．本项目为新增消防报警项目，项目内容为：应用缆式线型感温火灾探测器（主要传感部件为感温电缆）保护动力电缆，感温电缆实时监测动力电缆温度，当动力电缆由于过载、短路等原因导致动力电缆过热时，缆式线型感温火灾探测器发出报警信号，通过输入模块上报火灾报警控制器。

2．选择感温电缆的依据动力电缆是热的非良导体，在正常运行或故障状态下电缆芯线所产生的热量主要靠热传导作用传递到电缆表面上，而传递到电缆表面上的温度，又是沿动力电缆全长均匀分布的。

在电缆桥架上或电缆托架上的缆式感温探测器推荐采用逐层敷设，这样既可满足规程、规范的要求，又可最大程度的保护动力电缆。

因为动力电缆是连续分布的，感温电缆必须选择连续型（非器件点型）的，感温电缆沿动力电缆全长连续监测动力电缆温度情况，这样可以最大程序的保护动力电缆。

三．设备性能指标1.缆式线型感温火灾探测器基本介绍缆式线型感温火灾探测器由敏感部件（感温电缆）、微机调制器（缆式系统连接模块，俗称微机头）和终端处理器组成。

感温电缆是线型感温火灾探测器的温度检测元件，其导线外挤塑负温度系数热敏绝缘材料形成绝缘，相互绞合并且两两短接成为回路，能够对沿着其安装长度范围内任意一点的温度变化进行探测。

微机处理器是通过检测感温电缆线芯之间的阻值变化，按照先进的模糊数学算法进行处理，对照不同环境下科学的火灾模型实施火灾监测的微电子设备，通过它可以和所有的火灾报警系统连接。

根据安装场所的不同，用不同的塑料外护套将感温电缆封装，为提高产品的电磁兼容性和爆炸场所的安全需要，在感温电缆的外面可以编织金属护套。

地下综合管廊缆式线型定温火灾探测器的技术指标及技术方案1．概 述缆式线型定温火灾探测器由灵敏部件（感温电缆）、微机处置器（缆式系统连接模块，俗称微机头）和终端处置器组成。

感温电缆是线型感温火灾探测器的温度检测元件，其导线外挤塑负温度系数热敏绝缘材料形成绝缘，彼此绞合而且两两短接成为回路，能够对沿着其安装长度范围内任意一点的温度转变进行探测。

微机处置器是通过检测感温电缆线芯之间的阻值转变，依照先进的含糊数学算法进行处置，对照不同环境下科学的火灾模型实施火灾监测的微电子设备，通过它能够和所有的火灾报警系统连接。

依照安装场所的不同，用不同的塑料外护套将感温电缆封装，为提高产品的电磁兼容性和爆炸场所的安全需要，在感温电缆的外面能够编织金属护套。

1．2工作原理缆式线型定温火灾探测器是由微机处置器依照感温电缆现场探测回路的电阻值的转变适时检测处置，通过含糊数学的计算方式，类比理想火灾模型取得的，是彻底符合火灾实际参数的摹拟量探测。

感温电缆线芯采用双芯绞合结构，中心导体外面是负温度系数热敏绝缘材料。

当环境温度发生转变时，回路间的绝缘阻值随之转变，微机处置器将该转变进行数字处置，若是阻值转变的曲线符合火灾模型时，别离在火灾的各个时期将信号传送至功放电路，经光电隔离驱动火灾报警继电器。

继电器的动作由输入模块发送到火灾报警控制器，从而引起火灾报警信号。

若是回路间发生短路或者断路故障，式缆式线型定温火灾探测器能够别离进行故障报警，通过故障继电器输出，由输入模块发送到火灾报警控制器，从而引起故障报警。

由于缆式线型定温火灾探测器是继电器数字开关量输出，因此能够和任意符合国标的火灾报警控制器连接，组成通用的自动火灾报警系统。

1．3应用范围线型感温火灾探测器自推出以来，由于具有良好的环境适应性，能够近距离或者切近爱惜，在各类潮湿、污染、粉尘的消防探测场所能够高靠得住地工作，因此被普遍地应用在仓库、货场、电缆隧道、车辆隧道、油气输送管道、油罐、变压器、皮带输送机及机车、配电盘等消防探测场所。

一．概述线型定温探测器是为了满足市场需求，更进一步提高国内同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室内外大型易爆堆垛的火灾探测器报警。

该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

二．特点线型火灾探测器1．由热敏缆线、接线盒、终端盒组成；2．敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成；3．当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号；4．工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、范围广；5．该探测器的报警距离时间适当，动作温度稳定可靠；6．该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

三感温电缆的安装施工方法本项目感温电缆安装施工时，需打开动力电缆桥架上盖板，将感温电缆附设在动力电缆桥架内，感温电缆附设完毕后再重新封闭电缆桥架上盖板。

感温电缆具体敷设方式如下：A:普通设置方法B重要场所(电缆竖井、夹层):感温电缆用固定卡具直接固定在桥架内侧壁，感温电缆敷设于动力电缆的上层，感温电缆敷设时波峰距离不大于850cm,采用此敷设方式有以下优点：采用此敷设方式有以下优点：（1）能起到保护电缆全长的作用。

因为感温电缆是沿动力电缆全长敷设的，在全长范围内均可采集动力电缆的温度，没有遗漏点。

（2）即使是外界因素使电缆温度变化也可探测到。

（3）温度探测灵敏，为火灾的预防、扑灭争取了宝贵的时间。

因感温电缆是正弦波接触式敷设，动力电缆的温度变化可以很快的被感温电缆探测到。

感温电缆使用说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-JTW-LD-L805/L806 系列线型定温火灾探测器安装使用手册一、公司简介上海安誉智能科技有限公司是一个以高技术为起点，着眼于消防安全的高科技企业。

致力于为工业客户提供消防探测解决方案，以帮助客户提高业绩，同时降低火灾的影响。

是业内着名的产品设计制造商和OEM 协作商。

公司位于浦东新区莲溪路科技园内，为上海翼捷工业安防技术有限公司的旗下企业。

安誉公司业务包括完整系列的缆式线型定温火灾探测器、声光警报器及OEM 加工配套等。

安誉产品已广泛应用于电厂、公路隧道和电力行业等。

安誉追求创新和卓越质量，其产品均已成为业内的基准。

安誉在工业消防解决方案和消防项目管理方面的能力，表现在电厂、钢铁厂、公路隧道、汽车工业、电力行业等多个领域。

在商业活动中，安誉坚持公平竞争，坚持最高标准的商业道德和诚信，我们相信商业道德和经济利益是相辅相成的。

通过为客户提供优质的产品和有竞争性的解决方案，为我们的客户带来超额的回报。

可靠，专业，最新技术—这就是安誉的工业温度探测技术，在考虑一个整体的工业温度探测解决方案时，您需要一个专业可靠的，能为你提供合适的解决方案的伙伴；您需要一个不管遇上任何安全问题，都能全心依靠的伙伴，安誉正是您理想的选择。

生产厂：二、产品概述JTW-LD-L805/L806 系列线型定温火灾探测器（以下简称探测器）是一种新型的探测报警温度精度高、可重复使用、抗老化的线型缆式探测器类专利产品，技术性能指标符合GB16280-2005《线型感温火灾探测器技术要求及试验方法》及1 号修改单，通过了国家消防电子产品监督检验中心的型式检验。

该探测器由感温电缆缆线、接口盒AIB （信号解码器）、终端盒ATB（终端盒）三部分组成，采用多线制的继电器输出接线方式，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道、油库、电气配电柜、仓库等场合。

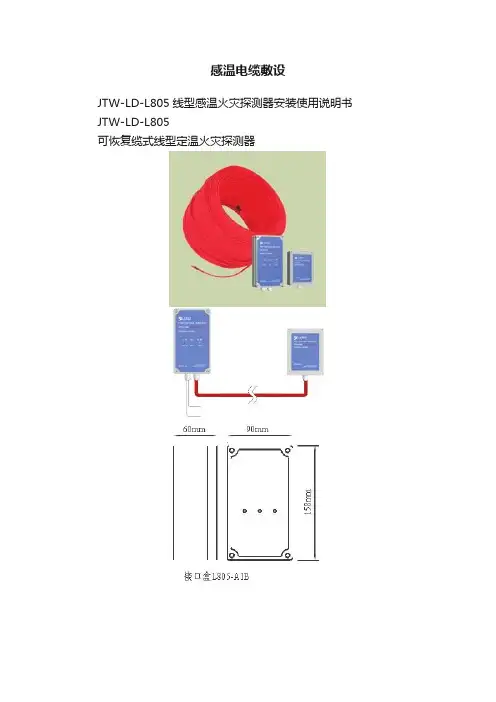

感温电缆敷设JTW-LD-L805线型感温火灾探测器安装使用说明书JTW-LD-L805可恢复缆式线型定温火灾探测器L805可恢复式缆式线型定温火灾探测器是由接口盒L805AIB、终端盒L805ATB以及感温电缆三部分共同组成。

本探测器属于可恢复式线型定温报警器，有70℃、85℃、105℃三种温度规格，有金属屏蔽规格。

电缆缆线添加有防鼠咬的特殊添加剂，特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在发电厂、变电站、钢厂、化工厂、古建筑物等场合使用。

产品符合GB16280-2005及1号修改单相关要求。

功能特点●感温电缆可多次重复使用；●探测精度高，一致性好；●不会因长期使用引起材料老化导致的探测精度变化；●专利探测原理，潮湿环境下使用不会出现误报警；●抗干扰能力强，可应用于强电磁干扰场所；JTW-LD-L805线型感温火灾探测器安装使用说明书●结构稳定可靠，抗拉性强，抗震动性强，防鼠咬；●感温电缆标准长度为200m，可根据实际需要进行扩展（<1000m）；●感温电缆可应用于室内、室外、防爆场所；●接口盒（信号解码器）内置火警和故障继电器开关量输出；●方便连接各种工业控制系统、火灾报警系统。

典型应用场所1.发电厂及电力行业：电缆桥架、电缆隧道、电缆沟及电缆竖井2.锅炉前膛－燃烧炉保护及冷却塔3.煤粉输送机－轴承过热4.变配电室、变压器及输电设施5.控制室和计算机室——底板夹层6.轨道交通行业：地铁隧道，站点以及自动扶梯7.电缆桥架、电缆接头及电池保护8.机车车辆：挠性联轴节与排气总管9.动力装置及泵保护10.冶金及制造业：钢架、管道工程11.电缆桥架、电缆接头及变流装置12.控制室、货架仓库、物品储存库13.轧机输送设备、混合器14.军事与军工：雷达设备、通讯设备及发电机15.导弹仓库、弹药库及配件库16.石油化工：化工装置、井口保护及油气储罐浮顶17.电缆槽盒以及油槽车保护18.其它：吸尘管道、过滤器及活性炭仓19.食品行业筒仓、干燥机及冷冻设备20.食品及轻工行业输送机可恢复缆式定温火灾探测器产品优势项目可恢复缆式定温火灾探测器（感温电缆）探测温度可70℃、85℃、105℃工作原理线上敷设专利测温器件，有专利保护最小受热长1米（与国标要求一致）满足国家标GB16280-2005及1号修改单抗老化、日晒及高低温度不怕日晒、不老化，长时间使用探测温度不受环境影响。

J T W-L D-L Y/I缆式模拟量线型感温火灾探测器安装使用说明书XX浦东乐韵电器配件厂二00四年七月一、概述JTW-LD-LY/I缆式模拟量线型感温探测器系统是一种新型全数字式智能型可恢复使用的产品，采用全新工艺制造，广泛使用微电子与单片机技术，其各项指标已到达国际同类产品的先进水平。

该产品的报警温度可调整设定、可温度补偿、可重复使用、可多级报警、可进展实时温度变化趋势监视。

该探测器可广泛适用于电缆隧道、大型电缆室等电缆类区域；液压站、润滑油库等油类设备区域；石油储罐；电力分布系统；高举架仓库、粮库及货架库；化学品储存及生产工厂；飞机库及其它开阔空间；国防设施等的火灾预警探测。

该探测器具有如下特点：a.报警温度可在70℃~180℃之间任意设定，且报警温度误差不大于±4%。

b.传感电缆可重复使用。

c.探测器具有自动温度补偿功能，可以提高不动作温度范围，将误报率降到最低。

d.可实现一个回路传感电缆的多级报警，并可监视传感电缆的短路、断路故障；可实现对温度变化趋势的实时监测。

e.同轴电缆构造产品使用了金属屏蔽编制层和外护套，具有较强的抗机械损伤、抗拉、防水抗腐蚀和抗电磁干扰的能力。

f.采用三级报警继电器触点输出，可方便的与任意厂家的报警控制器或温度监控系统连接。

二、系统构造及工作原理1．JTW-LD-LY/I同轴缆式模拟量线型感温探测器主要由同轴缆式感温电缆、信号解码器、终端盒等组成。

2、工作原理源于著名的“热电势〞的物理现象，同轴感温电缆〔见图2〕的构造即根据此物理现象NTC的特征来监控温度和实现火灾报警，其中包括内导体、内绝缘层、金属编织屏蔽层和外护套层。

根据不同的使用环境要求，外护套采用阻燃聚氯乙烯、聚四氟乙烯等不同的护套材料，金属屏蔽型的感温电缆在PVC护套外增加一层金属编织层。

其中绝缘层的绝缘材料是一种特殊的负温度系数〔NTC〕热敏材料，因此内导体与屏蔽层之间的电阻呈负温度特性。

JTW-LD3开关量缆式线型定温火灾探测器应用设计与安装说明书上海浦东乐韵电器配件厂一．概述JTW-LD3缆式线型定温探测器是为了满足市场需求，更进一步提高国内同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室内外大型易爆堆垛的火灾探测器报警。

该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

二．特点JTW-LD3缆式线型火灾探测器1．由热敏缆线、接线盒、终端盒组成；2．敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成；3．当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号；4．工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、范围广；5．该探测器的报警距离时间适当，动作温度稳定可靠；6．该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

三．缆式线型火灾探测器产品型号分类1．探测器型号为：2．盒体型号为：四．主要技术性能指标1.J TW-LD3型缆式线型火灾探测器热敏电缆2。

JTW-LD3/J,JTW-LD3/Z型缆式线型火灾探测器接线盒与终端盒五．探测器的安装与使用5.1探测器的结构探测器包括接线盒、热敏电缆和终端盒组成。

具体结构如图1、图2所示图 1 热敏缆线结构图图2 防水型接线盒a,终端盒b端子示意图5.2应用设计说明JTW-LD3缆式线型定温探测器可根据实际工程的应用需要，与各种火灾报警控制器配套，构成各种报警应用模式。

5.2.1二芯电缆应用模式将三芯热敏电缆当作二芯热敏电缆方式使用，即只使用三芯电缆中的两根报警导线（线一、线二），回线不用。

缆式感温火灾探测器安装方法缆式线型感温火灾探测器即感温电缆，感温电缆一般由微机处理器、终端盒和感温电缆组成，根据不同的报警温度感温电缆可以分为68℃、85℃、105℃、138℃、180℃(可以根据不同的颜色来区分)等等。

火灾探测器应用在传送带上时，应选用耐磨护套。

当传送带宽度不超过0.4米的条件下，用一根线型定温火灾探测器来保护，单根长度不宜超过80米。

线型定温火灾探测器应是直接固定于距离传送带中心正上方不大于 2.3米,并且与传送带在一个平面或平行的构件上，使其起到热收集器的作用。

固定可以用一根吊线如图3，每隔4~6米用一个紧固件来固定吊线，也可以借助于现场原有的固定物。

为防止线型定温火灾探测器下落，每隔2米用一个卡具将线型定温火灾探测器和吊线卡紧，吊线的材料宜用Φ2不锈钢丝，在条件不具备时也可用镀锌钢丝来代替。

当传送带宽度超过0.4米，建议将线型定温火灾探测器安装于靠近传送带的两侧，可将线型定温火灾探测器通过导热板和滚珠轴承连接起来以探测由于轴承磨擦和粉尘积累引起的过热。

于两侧的角铁支架上，角铁支架将起到热收集器和支撑的作用。

必要时，如果火灾危险系数较大，可以在传送带上方和两侧同时附设普泰安缆式定温火灾探测器。

建筑物内的典型应用是天花板下和货架上的安装。

在天花板下敷设线型定温火灾探测器时，其距顶棚不宜大于500mm(一般在200~300mm内选择)，与墙壁之间的距离约为2m，它宜以平行悬挂的形式敷设，平行线间的距离不宜超过4m。

感温电缆与地面的距离在3m为宜，不应超过9m。

与地面的距离大于3m时，感温电缆的间距应视情况缩小。

在天花板下敷设线型定温火灾探测器，安装时可以和喷洒系统管道安装在一起。

天花板下有梁时，可以参考GB50116《火灾自动报警系统施工及验收规范》中关于感温探头的安装方式。

一、概述缆式线型感温火灾探测器（以下简称探测器）分为可恢复式和不可恢复式，报警温度分别为定温85℃和105℃。

探测器由信号处理单元、终端处理器、线型温度传感器三部分构成。

探测器采用两总线制连接方式，可与泰和安火灾报警控制器直接连接，实现火警及故障信号上传；也可独立使用，报警时由信号线输出火警状态，报故障时由探测器信号线输出故障状态。

探测器主要应用于以下场所：✧电缆设施：电缆隧道、电缆竖井、电缆夹层，电缆桥架等。

✧电力设施：配电装置、开关设备、变压器，电抗器等。

✧皮带传输设施：运煤、运料皮带，自动化生产线等。

探测器产品分类：二、特点1.两总线：直接接入火灾报警总线，不需外接模块。

2.报警准确、不误报：智能算法，有效识别火灾。

3.总线与电缆电气隔离，减少干扰。

4.可恢复式，可重复使用，降低使用成本。

5.支持独立工作：具备火警、故障触点输出。

6.高防护，环境适应能力强。

三、技术参数1.工作电压：额定电压DC 24V （15V ～28V ）2.工作电流：监视电流：1.5mA 报警电流：2mA3.报警温度：85℃：JTW-LDM-TX3LF01/85、JTW-LDM-TX3L01/85105℃：JTW-LDM-TX3LF02/105、JTW-LDM-TX3L02/1054.探测器类别：缆式、定温、探测型、可恢复式：JTW-LDM-TX3LF01/85、JTW-LDM-TX3LF02/105缆式、定温、探测型、不可恢复式：JTW-LDM-TX3L01/85、JTW-LDM-TX3L02/1055.使用长度：≤200m ：6.防护等级：IP667.环境温度：JTW-LDM-TX3LF01/85编码型、可恢复式、定温85℃JTW-LDM-TX3LF02/105编码型、可恢复式、定温105℃JTW-LDM-TX3L01/85编码型、不可恢复式、定温85℃JTW-LDM-TX3L02/105编码型、不可恢复式、定温105℃-10～+50℃（JTW-LDM-TX3LF01/85，JTW-LDM-TX3L01/85）-10～+70℃（JTW-LDM-TX3LF02/105，JTW-LDM-TX3L02/105）8.状态指示：运行指示灯绿色，正常工作时闪亮，火警指示灯红色，火警时常亮，故障指示灯黄色，线型温度传感器短路、断路时常亮。

一．概述线型定温探测器是为了满足市场需求，更进一步提高国同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室外大型易爆堆垛的火灾探测器报警。

该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

二．特点线型火灾探测器1．由热敏缆线、接线盒、终端盒组成；2．敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成；3．当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号；4．工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、围广；5．该探测器的报警距离时间适当，动作温度稳定可靠；6．该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

三感温电缆的安装施工方法本项目感温电缆安装施工时，需打开动力电缆桥架上盖板，将感温电缆附设在动力电缆桥架，感温电缆附设完毕后再重新封闭电缆桥架上盖板。

感温电缆具体敷设方式如下：A:普通设置方法B重要场所(电缆竖井、夹层):感温电缆用固定卡具直接固定在桥架侧壁，感温电缆敷设于动力电缆的上层，感温电缆敷设时波峰距离不大于850cm,采用此敷设方式有以下优点：采用此敷设方式有以下优点：（1）能起到保护电缆全长的作用。

因为感温电缆是沿动力电缆全长敷设的，在全长围均可采集动力电缆的温度，没有遗漏点。

（2）即使是外界因素使电缆温度变化也可探测到。

（3）温度探测灵敏，为火灾的预防、扑灭争取了宝贵的时间。

因感温电缆是正弦波接触式敷设，动力电缆的温度变化可以很快的被感温电缆探测到。

缆式线型感温火灾探测器JTW-LD-JBF4310使用说明书（使用产品前，请阅读使用说明书）青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.JTW-LD-JBF4310型缆式线型感温火灾探测器使用说明书 V1.0目 录1 概述 (1)1.1 产品特点 (1)1.2 适用范围 (2)1.3 型号组成 (2)2 工作原理 (2)3 性能参数 (2)4 安装调试 (3)4.1 安装说明/步骤 (3)4.2 产品尺寸 (4)4.3 安装示意图 (5)4.4 端子接线图 (5)4.5 线缆工程安装示例 (6)4.6 产品系统配接示意图 (7)4.7 信息显示和按键功能 (7)4.8 按键操作说明 (7)4.9 调试方法 (9)5 故障分析与排除 (10)6 保养、维护 (10)7 开箱及检查 (10)8 注意事项、免责声明 (11)JTW-LD-JBF4310缆式线型感温火灾探测器使用说明书1概述JTW-LD-JBF4310缆式线型感温火灾探测器（以下简称线型感温探测器）是青鸟消防股份有限公司开发的具有独立自主知识产权的智能型缆式线型感温火灾探测器。

该探测器以中华人民共和国国家标准GB 16280 - 2014《线型感温火灾探测器》为其主要设计依据，由信号处理单元、敏感部件（感温电缆）、终端盒三部分构成，探测器以高度智能的温度信号处理方式沿全线长连续监测保护对象，可以给出温度分布细节，温度场，温度变化趋势和精准的温度绝对值。

1.1产品特点l●线型感温探测器为缆式、差定温、可恢复、分布定位式，探测型。

l●线型感温探测器最大长度1000m，标准报警长度1m，报警精度高；最小探测敏感长度小于3cm。

l●具有监测项目现场的温度场功能，可实时采集感温电缆周围的温度。

l●线型感温探测器具有1 级定温预警设置功能，趋势预警功能可以在危险隐患发生的初期进行早期 预警提示，为后续故障隐患排除、避免事故发生争取宝贵时间；也可以根据应用现场环境的需要 进行分段（每段间距≥1 米）设置定温预警值（范围 40~75℃）。

JTW-LD-GST85A缆式线型感温火灾探测器安装使用说明书(Ver.1.02,2019.06)一、概述JTW-LD-GST85A缆式线型感温火灾探测器（以下简称探测器）是由JTW-LD-GST85A缆式线型感温火灾探测器信号处理单元（以下简称处理单元）、JTW-LD-GST85A缆式线型感温火灾探测器终端盒(以下简称终端盒)以及JTW-LD-GST85A系列感温电缆三部分共同组成。

产品安装方便，运行稳定，符合GB 16280-2014标准相关要求。

本探测器为编码型，可与公司火灾报警控制器配套使用，也可以作为独立式探测器使用。

探测器属于不可恢复式缆式线型定温火灾探测器，可以有效保护以下对象：1.电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；2.电力设施：配电装置、开关设备、变压器、电抗器等3.油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；4.皮带传输设施：运煤、运料皮带，自动化生产线。

特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂等场合使用。

二、特点1. 结构稳定可靠，抗拉性强，抗震动性强。

2. 抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

3. 通过无极性二总线，可以有效的将探测器的火警、故障状态上传给控制器。

4. 电子编码方式，工程调试简便可靠。

5. 处理单元外壳采用背板式安装，安装快捷方便。

三、技术特性1.探测器类别：缆式、定温、不可恢复式、探测型2.总线模式处理单元工作电压：总线电压：脉动24V 允许范围：16V～28V电源电压：DC24V 允许范围：DC20V～DC28V3.总线模式处理单元工作电流：总线：监视电流≤0.5mA 报警电流≤0.5mA电源：监视电流≤15mA 报警电流≤26mA4.独立模式处理单元工作电压：电源电压：DC24V 允许范围：DC20V～DC28V5.独立模式处理单元工作电流：电源：监视电流≤15mA 报警电流≤26mA6.报警温度：85℃7.状态指示：正常运行：绿色指示灯闪亮（控制器总线、24V电源同时供电，3秒左右闪亮一次）正常运行：绿色指示灯20秒左右闪亮，稳定后常亮（24V电源独立供电）火警：红色指示灯常亮故警：黄色指示灯常亮8.编码方式：电子编码方式，编码范围可在1～242之间任意设定9.线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接10.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露11.外形尺寸：处理单元外形尺寸：180mm×125mm×55.5mm终端盒外形尺寸：83mm×81mm×56mm12.外壳防护等级：IP6513.使用长度：≤150m14.处理单元安装方式：背板式安装15.执行标准：GB 16280-2014四、结构特征与工作原理1.探测器的处理单元和终端盒外形示意图如图1图2所示（单位：mm）。

感温电缆在电缆桥架、电缆隧道及其它电缆火灾区域的施工方法在电厂企业和钢铁冶金企业动力、配电、控制、通信等方面的电缆遍布全厂，尤其是电缆桥架、电缆隧道、电缆沟、电缆夹层等区域内电缆密集程度很高，火灾具有发展速度快、扑灭困难的特点，另外由于这些电缆往往贯穿全厂，火灾易于蔓延，危害性很大，因此这些场所应设置有效、可靠的火灾探测器。

传统的点式火灾探测器在以上场所不容易安装，而缆式线型感温探测器是以上电缆架设场所的一种适宜的、可靠的报警系统，且安装方便。

对于电缆区域的火灾探测，线型感温探测器可以采用正弦波接触式敷设（动力电缆不需更换时）或水平正弦波悬挂敷设（动力电缆需更换或维护时）的安装方式。

采用正弦波敷设的安装方式，线型感温探测器安装在电缆托架或支架上时，线型感温探测器以正弦波方式铺设于所有被保护的动力或控制电缆的外护套上面，宜采用接触式敷设。

探测器安装时使用专用的卡具固定，避免探测器受到应力而造成机械损伤。

安装方式见下图。

以正弦波接触式敷设的线型感温探测器的长度按下列公式确定：线型感温探测器的长度＝托架长×倍率系数×1.15，其中倍率系数按表1确定。

表1托架宽（m）倍率系数1.2 1.750.9 1.500.6 1.350.5 1.250.4 1.15线型感温探测器以正弦波方式安装在动力电缆上时，其固定卡具的数目计算方法如下：固定卡具数目＝正弦波半波个数×2＋1。

正弦波接触式敷设方式具有火灾响应灵敏度高的特点，但这种附设方式不利于被保护电缆的维护和检修，在实际工程安装应用时，考虑到抽换、添加、维护、检修动力电缆方便，采用将线型感温探测器水平正弦波悬挂敷设的安装方式，但悬挂敷设的安装方式将降低对电缆火灾探测的灵敏度。

线型感温探测器悬挂敷设的安装方式如下图所示。

线型感温探测器采用水平正弦波悬挂敷设的安装方式时，为保证火灾探测的灵敏度和有效性，要求悬挂敷设的线型感温探测器距被保护电缆表面的垂直高度不应大于300mm，建议150mm～250mm。

一．概述线型定温探测器是为了满足市场需求，更进一步提高国内同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室内外大型易爆堆垛的火灾探测器报警。

该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

二．特点线型火灾探测器1．由热敏缆线、接线盒、终端盒组成；2．敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成；3．当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号；4．工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、范围广；5．该探测器的报警距离时间适当，动作温度稳定可靠；6．该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

三感温电缆的安装施工方法本项目感温电缆安装施工时，需打开动力电缆桥架上盖板，将感温电缆附设在动力电缆桥架内，感温电缆附设完毕后再重新封闭电缆桥架上盖板。

感温电缆具体敷设方式如下：A:普通设置方法B重要场所(电缆竖井、夹层):感温电缆用固定卡具直接固定在桥架内侧壁，感温电缆敷设于动力电缆的上层，感温电缆敷设时波峰距离不大于850cm,采用此敷设方式有以下优点：采用此敷设方式有以下优点：（1）能起到保护电缆全长的作用。

因为感温电缆是沿动力电缆全长敷设的，在全长范围内均可采集动力电缆的温度，没有遗漏点。

（2）即使是外界因素使电缆温度变化也可探测到。

（3）温度探测灵敏，为火灾的预防、扑灭争取了宝贵的时间。

因感温电缆是正弦波接触式敷设，动力电缆的温度变化可以很快的被感温电缆探测到。

JTW-LD-HSD300A可恢复式缆式线型定温火灾探测器安装使用说明书一.概述JTW-LD-HSD300A可恢复式缆式线型定温火灾探测器（以下简称探测器）是由微机调制器、感温电缆、终端处理器三部分组成。

探测器具有定温报警功能，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二.工作原理探测器由微机调制器、感温电缆、终端处理器组成。

感温电缆采用两芯缆式绞合结构，其芯线采用直径为0.6mm的金属丝，金属丝外部为具有NTC特性的感温材料，两芯线之间的阻抗随其周围温度的变化而改变；微机调制器内设信号处理电路，能对感温电缆所处的环境温度进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三.主要技术特性1.探测器类别：可恢复式缆式线型定温火灾探测器2.定温报警温度：JTW-LD-HSD300A-85 85℃JTW-LD-HSD300A-105 105℃3.最大使用长度为200m4.具有火灾报警、故障报警两组独立无源继电器触点输出5.可以监视传感电缆的开路、短路故障6.执行标准：GB16280-2005及1号修改单四．主要技术参数：1.使用环境温度：微机调制器、终端处理器：-10℃～50℃报警温度85℃，感温电缆对应最高使用环境温度：60℃报警温度105℃，感温电缆对应最高使用环境温度：70℃2.使用环境相对湿度：≤95％，无凝露3.工作电压：DC24V±20％4.工作电流：≤25mA5.继电器触点容量：1A/24VDC，0.3A/220VAC五．安装与接线1．外形尺寸及安装示意图2．微机调制器接线端子说明1)端子1-4：DC24V电源端子, 端子1、2为供电电源DC24V的正极，端子3、4为供电电源DC24V的负极2)端子5-6：火灾报警继电器（报警时闭合）输出3)端子7-8：故障报警继电器（故障时断开）输出4)端子9-10：感温电缆接入端子，感温电缆包有铝包带的芯线接端子D+，另一芯线接端子D-5)端子11、12、13、14、15、16备用3．终端处理器接线端子说明终端处理器接线端子D+、D-分别与感温电缆对应连接4．接线方式与火灾报警控制系统配套使用时，可通过其输入（监视）模块，将线型感温探测器的报警信号接入系统，其接线方式见下图六．微机调制器显示状态说明1.在正常监视状态下，微机调制器运行LED指示灯（绿色）闪亮。

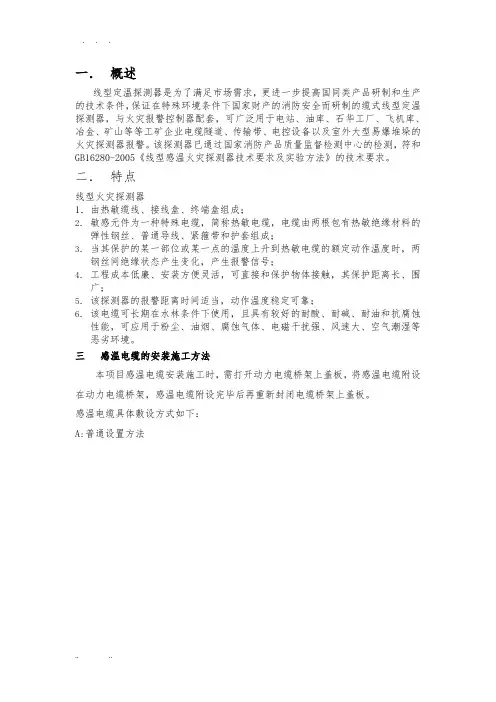

一．概述线型定温探测器是为了满足市场需求，更进一步提高国内同类产品研制和生产的技术条件，保证在特殊环境条件下国家财产的消防安全而研制的缆式线型定温探测器，与火灾报警控制器配套，可广泛用于电站、油库、石华工厂、飞机库、冶金、矿山等等工矿企业电缆隧道、传输带、电控设备以及室内外大型易爆堆垛的火灾探测器报警。

该探测器已通过国家消防产品质量监督检测中心的检测，符和GB16280-2005《线型感温火灾探测器技术要求及实验方法》的技术要求。

二．特点线型火灾探测器1 ．由热敏缆线、接线盒、终端盒组成；2．敏感元件为一种特殊电缆，简称热敏电缆，电缆由两根包有热敏绝缘材料的弹性钢丝、普通导线、紧箍带和护套组成；3．当其保护的某一部位或某一点的温度上升到热敏电缆的额定动作温度时，两钢丝间绝缘状态产生变化，产生报警信号；4．工程成本低廉、安装方便灵活，可直接和保护物体接触，其保护距离长、范围广；5．该探测器的报警距离时间适当，动作温度稳定可靠；6．该电缆可长期在水林条件下使用，且具有较好的耐酸、耐碱、耐油和抗腐蚀性能，可应用于粉尘、油烟、腐蚀气体、电磁干扰强、风速大、空气潮湿等恶劣环境。

三感温电缆的安装施工方法本项目感温电缆安装施工时，需打开动力电缆桥架上盖板，将感温电缆附设在动力电缆桥架内，感温电缆附设完毕后再重新封闭电缆桥架上盖板。

感温电缆具体敷设方式如下：A:普通设置方法JLL!亠L L LI-I-ILL LILI_I-ILL LILI-l-luL L LI-I-ILL miLI_ L—L Ll_ I-I-IUL L l-l-l-ILL Hl-L-L mi?Li_l_l_fj. JjJLfejL !<■_• I_I_I_L Ll-I-I-I-L Hl-L-L mL L. ILLXE-I. mL HI-L L I. Li-l-LX LJI-I-LX U-l-l-l-L L LLX LUX L L 丄l_l *]■I4M14!■“!■“ !■ "I■“ !■“!■“!■“!■“ 4bl■“ !■“!■“ !■“!■“疋!■“!■“ !■“!■" Gbl■“ !■"“計心““丄"!■“ 心““ b WJ4“b" b W・LL 匚■'LLEl L£LL匚窪L RJltX LJLLJL L： JL匚L L："LL L匚1LLEL LELLEL LELLEt L： JLEL LEJELL LGLLJL L匚LULJL L AJLLL LJJLLL L：匸匸IL L &LJJL L匚1UHL L—LLL b ALLIE b匚耳.-ILL L Ll-U-L IXLI-ILL LLLI-B-L L LLm L !-!■!■ t-L !■!-!■ LIL L !■!-!■ LIL !■ L!-L I-ILL Li-LI-ILL Li-LI-LL L!-I-LLI-1■匚匚匚匚L L!-l-匸LL L!-LI-1L Li-I-I-IL L!-I-I_LL L ULLLL Li-LLU，L !-!■!-LL 卜LLLLL Li-I-I-IL L!-I-LLL L M-LLL【!一□B重要场所（电缆竖井、夹层）：i" I'轴n 口郴邮1拋*1划ail翔1拥曰:in in】in謀】执制】堀:ii〕血岀〕搂滦】曲in】1粘探】曲a门阳血】呻血山粘讯》抑in I悴田胡:1绘制】血:丽?H1吐比毗比册比H：比掀比比此址比曲吐世出狀此側比比州闿毗民竝血映即毗比比毗此比毗醉此比牡腆诅啦世牡迴曲拠吐也电比州感温电缆用固定卡具直接固定在桥架内侧壁，感温电缆敷设于动力电缆的上层，感温电缆敷设时波峰距离不大于850cm,采用此敷设方式有以下优点：采用此敷设方式有以下优点：（1）能起到保护电缆全长的作用。

消防知识：介绍一下线型感温探测器目录1.模拟量缆式感温探测器应用场所 (1)2.感温探测器分类 (2)3.线型光纤感温火灾探测器应用 (3)4.线型感温火灾探测器敷设 (4)5.线型感温探测器设计要求 (5)6.缆式感温火灾探测器安装方法 (6)1.模拟量缆式感温探测器应用场所缆式感温探测器是一种电信号检测技术，感温电缆具有高阻抗特性。

其中两根感温电缆的护套是用一种特殊的NTC高分子材料制成，系统通过连续监测这种特殊材料的电阻变化来感应温度的变化。

缆式感温探测器回路之间温度的变化，引起的回路之间电阻的变化一一如温度升高，电阻下降。

这种变化通过相应的电子模块来监视，同时在预先设定的档位把这种变化转换成信号，如达到报警位置，则发出报警信号。

模拟量缆式感温探测器，探测系统均由模拟量缆式感温器和电缆微机控制器两部分组成电缆结构为四根外层采用特殊的负温度系数热敏材料绝缘的导体两两短接成两个回路;电缆微机控制器用来监控其前端探测电缆工作状态。

两者工作原理均是当感温电缆所保护场所的现场温度发生变化时，监测回路的电阻值会发生明显的变化，当微机控制器检测到前端感温电缆探测回路的电阻值变化达到预定的报警值时，就会产生一个报警信号发送给其后端的火灾报警控制屏，从而触发火灾报警信号。

感温电缆微机控制器前端的输入信号是由感温电缆产生的连续变化的电阻值（模拟量/类比量），后端的输出信号是开关量（数字）信号。

其敷设方式采用接触式敷设或悬挂敷设。

模拟量缆式感温探测器克服了普通型2芯感温电缆的缺点，其可靠性和实用性都得到极大提高，其优点是:由于模拟量缆式感温探测器感温电缆发出报警信号时是在其器件常态下产生的，除非工作现场的温度过高，同时感温电缆暴露在高温下的时间过久，否则它在报警过后仍能恢复正常的工作状态。
