CAD绘图基础知识教学完整PPT课件

点显示样式更改：
更改位置：目格录式点下样精式一选张PPT课件上一张首页
23
十四、文字
1、单行文字
定义：文字一行为一个对象
命令执行位置：绘图文字单行文字输入操作： ①执行命令
②选择文字输入的开始点 ③确定文字高度 ④在命令行输入文字 ⑤回车
选项：1、对正：设置文字的对齐方式 2、样式：设置文字所使用的文字样式
目录下精一选张PPT课件上一张首页
25
1、多行文字
定义：文字为一个文本方式，不管多少行都为一个对象
命令执行位置：绘图文字多行文字
输入操作：①执行命令
②绘制文字输入框 ③编辑文字 ④确定
注：多行文字中可插入特殊符号，可设置文字颜色，可以和文本一样的编辑
目录下精一选张PPT课件上一张称：：选新择建插块入的块名时称使用的插入点（设可置以将用当鼠前标视和图键上盘选组指择成定对块）象的：线选“择保要组成块的对象
留”、“转换为块”还是“删除”掉
设置块的单位和说明，（可以设置，也可以不设置）
目录下精一选张PPT课件上一张首页
32
2、插入块
命令位置：1、插入块 2、绘图工具栏上（）
36
五、旋转命令： Rotate 作用：旋转对象操作方法：1、执行命令
2、选择要旋转的对象，右键 3、选择旋转的中心点 4、指定旋转的角度
六、缩放
命令：scale 作用：移动对象操作方法：1、执行命令
2、选择缩放的对象，右键 3、指定缩放的中心 4、指定缩放的比例
目录下精一选张PPT课件上一张首页
颜色：用于设置填充的颜色
用于设置填充颜色的淅变方式
居中：设置淅变颜色方式是否与中间为淅变中心

《AUTOCAD教程》PPT课件

“缩放〞工具栏用于放大、缩小图形。
状态栏：位于AutoCAD 2007底部，它反映了此时的工作状态。当您将光标置于绘图区域时，状态栏左边显示的是当前光标所在位置的坐标值，这个区域称为坐标显示区域。
状态栏右边是指示并控制用户工作状态的8个按钮。用鼠标单击任意一个按钮均可切换当前的工作状态。当按钮被按下时表示相应的设置处于翻开状态。
可以在对话框中修改系统变量，也可以直接在命令行中修改系统变量。例如要使用 ISOLINES系统变量修改曲面的线框密度，可在命令行提示下输入该系统变量名称并按 Enter键，然后输入新的系统变量值并按Enter键即可，详细操作如下。
命令: ISOLINES (输入系统变量名称) 输入 ISOLINES 的新值 <4>: 32 (输入系统变量的新值)
绘制根本图形
二维图形和三维图形。
编辑和修改图形添加标注
添加文字
控制显示图形
在AutoCAD中，可以以多种方式显示图形，可平移或缩放视图以显示所需图形局部；在绘制三
维图形时还可以通过改变三维视图划视点来显示图形
存储文件并输出
3、 AutoCAD 2021中文版界面介绍
翻开AutoCAD 2021进入的绘图环境如以下图所示，AutoCAD 2021用户界面
《AUTOCAD教程》PPT 课件
本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
1、根本功能
1) 绘制图形：二维、三维、轴侧图 2)编辑图形 3)标注尺寸 4)文本输入 5)渲染图形 6)打印图形

CAD-制图基础与实用技巧PPT课件

14 .
编辑类命令
Matchprop 特性匹配（相当于word中的格式刷，常用于将正在操作的图元刷成正确的图层） Hatchedit 填充图案编辑（鼠标左键双击填充的图案即可） Pedit 多义线编辑（也可用于将几段首尾相接的线段连接成多义线） Erase 擦除 Copy 拷贝 Mirror 镜像 Offset 平移 Array 阵列 Move 移动 Rotate 旋转 Scale 缩放 Stretch 拉伸 Lengthen 拉长（不常用，但在需要延长非水平或垂直的线段时很方便） Trim 裁切 Extend 延伸 Break 打断 Fillet 倒圆角 Explode 打碎（可用于打碎块、多义线、双线等） Align 对齐（不常用，但在画一些倾斜的图形时很有用，可以把图对正了画，画好了再调整回原来的角度，和UCS是两个概念） Properties 属性（可调出属性表，在其中可查看和修改该图元的几乎所有属性）
.
16
制图步骤：
1设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图
2绘图始终使用1:1比例，为改变图样的大小可在打印时于图纸空间内设置不同的打
印比例
3为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及
线宽都应由图层操纵（BYLAYER）
4需精确绘图时可使用栅格捕捉功能并将栅格捕捉间距设为适当的数值
（4）“极轴”按钮
该按钮用于控制是否启用极坐标捕捉模式。
（5）“对象捕捉”按钮
该按钮用于控制是否启用自动捕捉图形对象特性的功能。启用后在绘图过程中将
自动捕捉中点、端点、圆心等图形对象的几何特征点。
.
9
CAD基本功能
（6）“对象追踪”按钮该按钮用于控制是否启用自动追踪功能。自动追踪是AutoCAD 中一个非常

《CAD绘图软件基本操作培训》ppt课件(图文)

• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查询功能（aa），按照命令提示操作“加模式（A）”。
2、创建面域
由某些对象围成的封闭区域（圆、椭圆、封闭的二维多段线和封闭的样条曲线等）都可以转化为面域。
选择“绘图”|“面域”命令(REGION)，按照命令提示操作，选择一个或多个用于转换为面域的封闭图形，按下回车/空格后即可将它们转换为面域。

1、CAD基础入门ppt课件

授课采用理论讲解与实例操作相结合。
6
AutoCAD的安装与启动
AutoCAD的安装是一个自动生成的过程
两种安装方式典型
自定义
7
AutoCAD发展历程回顾
AutoCAD（ Auto Computer Aided Design计算机辅助设计)是由美国Autodesk（欧特克）公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完善，现已经成为国际上广为流行的绘图工具。
1
本课件当中红色字体为认证考试考点蓝色为学习难点紫色为需要注意的地方
2
3
授课内容
AutoCAD2007课程说明
第五讲图层控制
第一讲 AutoCAD基础知识
第六讲三视图与轴测图
第二讲绘图参数设置
第七讲文本和表格
第三讲绘制二维图形
第八讲尺寸标注
第四讲二维图形编辑
第九讲图块和属性
建筑: AutoCAD与天正建筑CAD、Photoshop、 3dsmax、lightscape等软件结合，制作出最真实感的三维透视和动画效果
19
第一章 AutoCAD 2007 概述
教学重点与难点：熟悉中文版 AutoCAD 2007的工作界面掌握中文版 AutoCAD 2007的文件管理
20
AutoCAD 2007启动方式
开始—所有程序—AUTODESK — AutoCAD2007 在桌面上建立AutoCAD 2007的快捷方式，双击
即可。
21
退出ＡutoCAD 绘图环境
常常用的方法：命命令行：Ｑuit或Exit 快快捷键: Ctrl+Q 文文件→退出

《CAD基础入门》PPT课件

精选PPT
19
什么是定型和定位尺寸？
决定零件形状的尺寸叫做定型尺寸，例如圆柱的直径、半径、高，长方体的长宽高等等。决定零件位置的尺寸叫做定位尺寸，例如圆的圆心位置，底面位置，长方体的位置等等。有些时候一个尺寸既是定型尺寸有时定位尺寸。
精选PPT
20
3.1.1尺寸标注的规则
在AutoCAD 2008中，对绘制的图形进行尺寸标注时应遵循以下规则。
设置图层线型加载线型设置线型比例
精选PPT
7
2.1绘制二维平面图形
绘图是AutoCAD的主要功能，也是最基本的功能，而二维平面图形的形状都很简单，创建起来也很容易，它们是整个AutoCAD 的绘图基础。因此，只有熟练地掌握二维平面图形的绘制方法和技巧，才能够更好地绘制出复杂的图形。
排版确定字体和大小后单击确定获得文字如图所字体和大小后单击确定获得文字如图所精选精选pptppt19193131在图形设计中尺寸标注是绘图设计工作中的一在图形设计中尺寸标注是绘图设计工作中的一项重要内容因为绘制图形的根本目的是反映对项重要内容因为绘制图形的根本目的是反映对象的形状并不能表达清楚图形的设计意图而象的形状并不能表达清楚图形的设计意图而图形中各个对象的真实大小和相互位置只有经过图形中各个对象的真实大小和相互位置只有经过尺寸标注后才能确定
3、在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。
精选PPT
35
精选PPT
10
2.1.3创建圆
单击“圆”，点击圆心（c），在命令栏中输入圆的直径T，回车，输入数字，回车得到圆。
精选PPT
11
2.2选择与编辑二维图形对象
在AutoCAD中，单纯地使用绘图命令或绘图工具只能绘制一些基本的图形对象。为了绘制复杂图形，很多情况下都必须借助于图形编辑命令。AutoCAD 2008提供了众多的图形编辑命令，如复制、移动、旋转、镜像、偏移、阵列、拉伸及修剪等。使用这些命令，可以修改已有图形或通过已有图形构造新的复杂图形。

autocad基础知识和基本操作PPT课件

关闭文件
通过菜单栏或快捷键关闭当前文档。
05
04
另存为
通过菜单栏或快捷键将当前文档另存为其他格式或位置。
坐标系与视图控制
世界坐标系
固定的坐标系，用于定义图形的基本方向和位置。
用户坐标系
可变动的坐标系，用户可以根据需要自定义坐标轴的方向和原点位置。
视图控制
通过平移、缩放、旋转等操作调整绘图区域的视图，以便更好地观察和编辑图形。

03
基本操作
命令行与快捷键
命令行
Autocad的命令行是用户与软件交互的主要界面，用户可以通过输入命令来执行各种操作。常用的命令有直线（LINE）、圆（CIRCLE）、修剪（TRIM）等。
快捷键
Autocad提供了许多快捷键，使用户能够快速执行常用命令。例如，输入“L” 可以开始绘制直线，输入“C”可以绘制圆。
工程师使用Autocad进行机械零件设计、电气设计以及流体动力学分析。
Autocad的重要性在于它提供了一种高效、精确的设计工具，帮助设计师和工程师更快地完成设计任务，提高设计质量和生产效率。
Autocad的发展历程
01
Autocad最初版本于1982年发布，是第一个用于微机的CAD软件。
智能化人工智能和机器学习技术在未来可能会被更多地应用于Autocad 中，例如自动识别对象、智能辅助设计等。
协同化随着团队协作需求的增加， Autocad可能会加强多人协同设计的功能，提高团队协作效率。
THANKS
感谢观看
Autocad支持多种操作系统，可在 Windows、Mac OS和Linux等平台上运行。
它提供了一套完整的工具集，用于创建、编辑、管理和共享2D和3D设计。

AutoCAD绘图流程及相关知识讲义(PPT78张)

此时我们想通过栅格明确绘图范围或者想捕捉栅格时候，需要通过右击状态栏上的“栅格”按钮，打开“草图设置”对话框来设置栅格间距。
我们亦可采用矩形命令来绘制一矩形边框，以明确绘图区域。如图所示:
通过以上设置和操作，我们明确了绘图区域，即有栅格点的地方或者矩形范围内，即为我们的绘图区域。此操作的目的是避免出现一些“意外”的情况。
（5）保存与恢复图层状态图层设置包括图层状态和图层特性。图层状态包括图层是否打开、冻结、锁定、打印和在新视口中自动冻结。如图2-15所示。图层特性包括颜色、线型、线宽和打印样式。可以选择要保存的图层状态和图层特性。如图2-16所示。例如，可以选择只保存图形中图层的 “ 冻结 / 解冻 ” 设置，忽略所有其他设置。恢复图层状态时，除了每个图层的冻结或解冻设置以外，其他设置仍保持当前设置。在 AutoCAD 2008 中，可以使用 “ 图层状态管理器 ” 对话框来管理所有图层的状态。
2.1准备绘图工具
计算机是一个工具，AutoCAD是一个绘图环境，当我们进入 AutoCAD的时候，就好像进入了一个准备了各类绘图工具的绘图室一样，我们可以根据需要选择使用各类绘图工具。在AutoCAD我们需要做的工作主要包括：建立新文件选择绘图模板设置工作空间，最终进入习惯工作界面。
（3）使用 “ 图层过滤器特性 ” 对话框过滤图层在 AutoCAD 中，图层过滤功能大大简化了在图层方面的操作。图形中包含大量图层时，在 “ 图层特性管理器 ” 对话框中单击 “ 新特性过滤器 ” 按钮，可以使用打开的 “ 图层过滤器特性 ” 对话框来命名图层过滤器。
（4）使用 “ 新组过滤器 ” 过滤图层在 AutoCAD 2008 中，Байду номын сангаас可以通过 “ 新组过滤器 ” 过滤图层。可在 “ 图层特性管理器 ” 对话框中单击 “ 新组过滤器 ” 按钮，并在对话框左侧过滤器树列表中添加一个 “ 组过滤器 1 ” ( 也可以根据需要命名组过滤器 ) 。在过滤器树中单击 “ 所有使用的图层 ” 节点或其他过滤器，显示对应的图层信息，然后将需要分组过滤的图层拖动到创建的 “ 组过滤器 1 ” 上即可。如图所示。

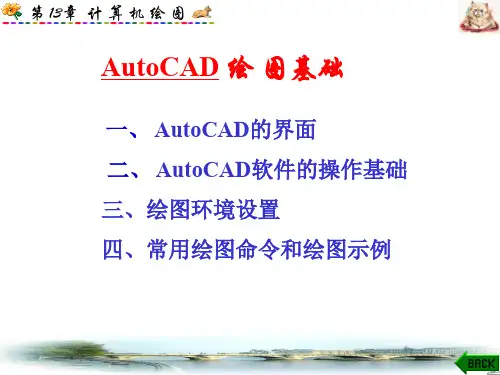

AutoCAD 绘图基础.ppt

直观、方便。
4. 绘图区界面中间最大的空白区域为绘图区。
5. 光标鼠标是AutoCAD作图的有力工具，用户用它执行命令、做
拾取点、选择对象、快捷菜单等操作。在界面的不同区域和不同运行状态时，光标的形状是不同
的，表示了不同的状态和含义。
第 13章计算机绘图 6. 命令行窗口
显示输入的命令；显示操作过程中的各种信息和提示。 7. 状态栏
第 13章计算机绘图图 13-12 “S,C,E”方式画弧
第 13章计算机绘图 (2) 给定起点、终点和半径(S, E, R): 参照图 13-19, 命令操作
如下：
Command： ARC Center／〈Start point〉：30,15 Center／End／〈Second point〉： E (选终点方式) End point：15,30 (终点) Angle／Direction／Radius／〈Center point〉： R (选半径方式)
图 13-21MOVE命令
第 13章计算机绘图
4. MIRROR(镜像)
该命令适合画对称图形。画图时先画一半,另一半图形用 MIRROR命令对称复制。如图13-22, 对称轴由P1、P2两点确定, 方向是任意的, 命令操作如下:
Command：MIRROR Select objects：选择目标 (选原图) First point of mirror line：P1点 (对称轴上一点) Second point：P2点 (对称轴上另一点) Delete old objects？〈N〉： (保留原图)
2. 设置单位及精度(UNITS)
AutoCAD在屏幕上所作图形的尺寸采用绘图单位, 无量纲。如两点间距是 4, 则表示四个绘图单位, 它可以代表实际图形的 4 mm、4 cm、4 m、4 英寸等等,具体尺寸在绘图机输出图形时决定。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

jrbin 2013年1月
第1章 AutoCAD2004 操作基础
• 1.1 AutoCAD 2004的安装
启动安装向导 →安装 →选择国家、接受软件许可协议 →输入序列号和密码 →输入用户信息 →选择安装类型 →选择目标文件夹 →选择文本编辑器 →安装完毕
第1章 AutoCAD2004 操作基础
• 3.1.1 设置点的样式及大小菜单:格式→点样式命令:DDPTYPE -改变点样式和大小后, 对所有已经存在的点, 要执行重生成(REGEN) 命令后才会更改为设置的值。
第3章绘制基本对象
• 3.1 绘制点
• 3.1.2 绘制一个点(单点) 菜单:绘图→点→单点命令:POINT -执行绘制点命令后,系统显示系统变量PDMODE和 PDSIZE的值,即当前点的样式和大小。然后提示用户指定要绘制点的位置,可以使用键盘输入点坐标, 也可用鼠标直接在屏幕上拾取点。
• 3.1 绘制点
• 3.1.4 定距等分点
菜单:绘图→点→定距等分起点
命令:MEASURE -“定距等分的对象”可以是直线、圆、圆弧、多段线
和样条曲线等,但不能是块、尺寸标注、文本及剖面线。 -放置点或块的起点位置是离选择对象点较近的端点。 -若对象总长不能被指定间距整除,则选定对象的最后一段小于指定间距数值。 -MEASURE命令一次只能测量一个对象。
• 2.1 设置图纸大小和单位
2.1.1图纸幅面
-图纸幅面分为基本幅面和加长幅面。不管哪种幅
面的图纸,其单位都是毫米。绘制技术图样时,一
般优先采用基本幅面。在绘图时根据实际的需要
也可以使用加长的幅面。
2.1.2设置绘图单位:
图
-长度:类型、精度 -角度:类型、精度
形单位
-拖放比例
对
-基准角度的方向
话
-输出样例
框
第2章 AutoCAD 2004绘图初步
• 2.2 图层、线型和颜色
图层基本概念及其特性 -基本概念 :图层的线型、图层的颜色 -图层的特性:无层数限制,有图层名字,在当前
层工作,可以进行开与关、冻结与解冻、锁定与解锁等操作,以设置层的可见性与可操作性。
• 2.2.1 图层特性管理器
第3章绘制基本对象
• 3.1 绘制点
• 3.1.3 绘制多个点(多点) 菜单:绘图→点→多点 “绘图”工具栏→“点”按钮 -执行绘制多点命令后,系统的提示与绘制单个点的提示基本相同。绘制完一个点后,系统会继续提示用户绘制其他的点,直到用户按ESC键结束该命令为止。
第3章绘制基本对象
第3章绘制基本对象
• 3.2 绘制直线
• 3.2.2 绘制构造线
“绘图”工具栏→“构造线” 菜单:绘图→构造线命令:XLINE -构造线是一种没有始点和终点的无限长直线。它通常被用作辅助绘图线,并单独地放在一层中。 -可以绘制水平、垂直、与X轴成一定角度或任意的构造线。 -还可以绘制平分一已知角的构造线、平行构造线。
• 1.2 AutoCAD 2004 用户界面
启动AutoCAD 2004后,我们看到的工作界面包括: 标题栏、菜单、标准工具栏、对象特性栏、绘图工具栏、修改工具栏、状态栏、绘图窗口、命令窗口、十字光标、选项板等。
• 1.2 AutoCAD 2004 用户界面
第1章 AutoCAD2004 操作基础
第3章绘制基本对象
• 3.2 绘制直线
• 3.2.3 绘制射线菜单:绘图→射线命令:RAY -射线是只有一个起始点并沿伸到无穷远的直线。 -射线和构造线并不能作为图形的一部分,通常作图时仅将它们作为辅助线使用。 -射线是辅助作图线,可放于单独一层并赋予一种颜色, 便于独立处理以及与其他图线区分。
• 1.3 文件操作
1.创建新图形启动方式：文件菜单、工具栏、NEW命令创建新图形：利用样板创建图形、从空白样板开始创建
2.打开图形打开文件的方法：文件菜单、工具栏、OPEN命令选择初始视图
3.保存图形使用SAVE命令使用文件菜单、工具栏
Байду номын сангаас
第2章 AutoCAD 2004绘图初步
有关的参数 -坐标点:鼠标或键盘输入 -数值 :键盘来输入或鼠标 -字符串:键盘输入
第2章 AutoCAD 2004绘图初步
• 2.4 设置工具栏
-创建工具栏 -向工具栏添加按钮 -工具栏重命名 -编辑工具按钮
第2章 AutoCAD 2004绘图初步
• 2.5 设置精确绘图模式
-正交模式:光标只能沿水平或垂直方向移动,所以绘制的线条只能是完全水平或垂直的。 -捕捉模式:光标只能按照一定间距的大小移动。 -栅格显示:为绘图提供一个可见参考。
对象捕捉
在对象上准确定位某个点
• 2.5
极轴追踪
第2章 AutoCAD 2004绘图初步
设置精确绘图模式
用来按照指定角度绘制对象
第2章 AutoCAD 2004绘图初步
• 2.5 设置精确绘图模式
自动捕捉与自动追踪
第3章绘制基本对象
• 3.1 绘制点
• 2.2.2 线型管理器
第2章 AutoCAD 2004绘图初步
• 2.3 AutoCAD 命令的执行方式2.3.1 命令的执行方式
-执行命令:多种方式 -取消命令执行:ESC键或CTRL+C -重复执行命令: -对话框与命令行的切换:在命令前加一连字符强迫该命令在命令行中显示命令提示,而不显示对话框。 2.3.2 命令参数:大多数AutoCAD命令要求提供某些
第3章绘制基本对象
• 3.2 绘制直线
• 3.2.1 绘制单一直线 “绘图”工具栏→“直线”按钮菜单:绘图→直线命令:LINE -用来绘制线段,可以画一条线段,也可以连续输入点坐标来绘制多条首尾相连的线段,或封闭的线段环。其中的每条线段都是独立的线对象, 可使用线段编辑命令对单一的线段进行编辑。
• 3.1 绘制点
• 3.1.4 定数画点菜单:绘图→点→定数等分命令:DIVIDE -“定数等分的对象”可以是直线、圆、圆弧、多段线和样条曲线等,但不能是块、尺寸标注、文本及剖面线。 -DIVIDE命令一次只能等分一个对象。 -DIVIDE命令最多只能将一个对象分为32767份。
第3章绘制基本对象
