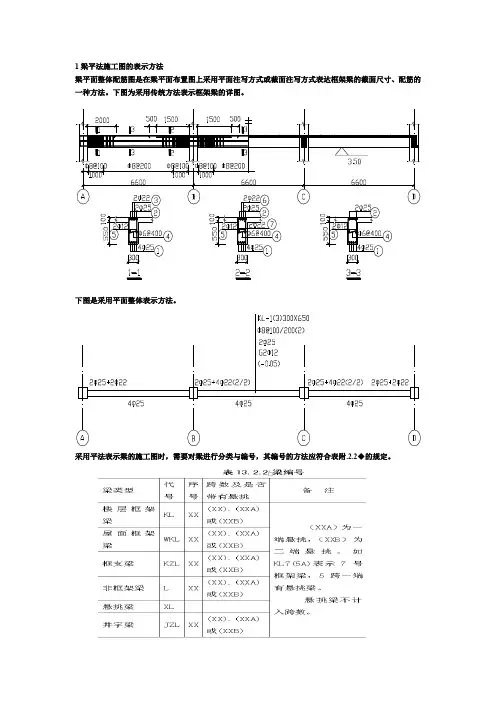

（1）平面注写方式平面注写方式涉及集中标柱与原位标注两某些。
集中标注——表达梁通用数值。
原位标注——表达梁特殊数值。
当集中标注某项数值不合用于梁某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注
集中标注形式如图附.2.10◆所示。
①梁截面原则规则。
当梁为等截面时，用b×h表达。
当为加腋梁时用b×h Y c1×c2表达，其中c1为腋长，c2为腋高（下图）。
当有悬挑梁且根部和端部不同步，用斜线分割根部与端部高度值，即b×h1/h2。
集中注写形式KL-1(3)300×600 —梁编号（跨数）截面宽×高。
φ8@100/200(2) —箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25 ——通长筋根数、直径。
G2φ12 ——构造钢筋根数、直径。
（-0.05）——梁顶标高与构造层标高差值，
负号表达低于构造层标高。

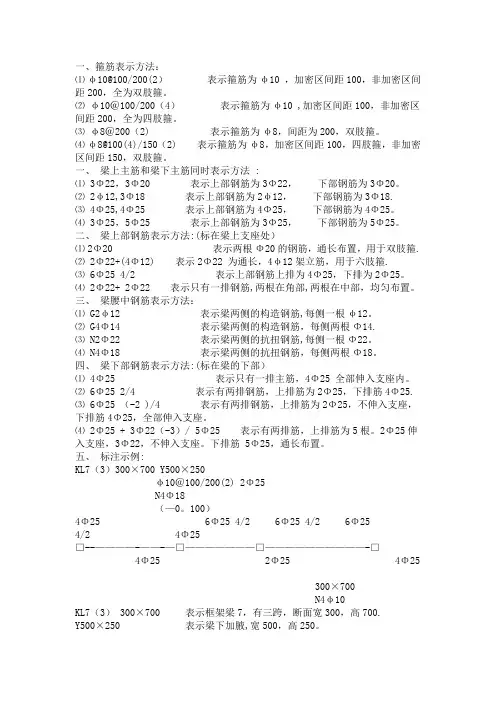

②箍筋标柱规则当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。
当抗震构造中框架梁采用不同箍筋间距和肢数时，也可用斜线“/”将其分隔开表达。
例如13φ8@150/200(4)，表达梁两端各有13个φ8箍筋，间距为150；梁跨中箍间距为200，所有为4肢箍。
又如13φ8@150(4)/150(2)，表达梁两端各有13个φ84肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋标注规则在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号背面并加括号。
例如，当梁配备四肢箍时，用2φ22+（2φ12）表达，其中2φ22为通长筋，（2φ12）为架立钢筋。
若梁上部仅有架立筋无通长钢筋，则所有写入括号内。
当梁上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相似，此时可将原则写在梁下侧，并用分号“；”隔开。
图附.2.11表达梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。
④梁侧钢筋标注规则。
梁侧钢筋分为构造配筋和受扭纵筋。
当梁腹板高度≥450mm时，就需要配备构造梁侧钢筋，构造钢筋用大写字母G打头，接着标注梁两侧总配筋量，且对称配备。
例如G4φ12，表达在梁每侧各配2φ12构造钢筋。
受扭纵筋用N打头。
例如N6φ18，表达梁每侧配备3φ18纵向受扭钢筋。
⑤梁顶高差标柱规则。
梁顶高差是指梁顶与相应构造层高度差值，当梁顶与相应构造层标高一致时，则不标此项，若梁顶与构造层存在高差时，者将高差值标入括号内。
例如（-0.05）表达梁顶低于构造层0.05m；若为（0.05）表达梁顶高于构造层0.05m。
2）梁原位标注法
①梁支座上部纵筋该部位标注涉及梁上部所有纵筋，即涉及通长筋。
当梁上部纵筋不止一排时用斜线“/”将各排纵筋从上自下分开。
如6φ25（4/2），表达梁支座上一排钢筋为4φ25，下排钢筋为2φ25。
当同排纵筋有两种直径时，用加号“+”将两种规格纵筋相联表达，并将角部钢筋写在“+”号前面。
例如2φ25+2φ22 表达2φ25放在角部，2φ22放在顶梁中部。
当梁上部支座两边纵向筋规格不同步，须在支座两边分别标注；当梁上部支座两边纵筋相似时，可仅在支座一边标注，另一边可省略标注。
②梁下部纵向钢筋。
当梁下部纵向钢筋多于一排时，用“/”号将各排纵向钢筋自下而上分开。
例如梁下部注写为6φ25（2/4）表达梁下部纵向钢筋为两排，上排为2φ25，下排为4φ25，所有钢筋伸入支座。
当梁下部纵向钢筋不所
有伸入支座时，将梁支座下部纵筋减少数量写在括号内。
例如梁下部注写为6φ25 2(2)/4 表达梁下部为双排配筋，其中上排2φ25不伸入支座，下排4φ25所有伸入支座。
当梁上部和下部均为通长钢筋，而在集
用剖面号引出配筋图，并在剖面上注写截面尺寸和配筋详细数值表达梁施工图。
采用这种表达方式，合用于表达异形截面梁尺寸与配筋，或平面图上梁距较密状况。
2.洞口表达办法①在剪力墙平面布置图上绘制洞口示意，并标注洞口中心定位尺寸。
②在洞口中心引注洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边补强钢筋。
洞口几何尺寸标注规则：矩形洞口为宽×高（b×h）；圆形洞口为洞口直径。
洞口中心相对标高是指相对于构造层楼（地）面标高至洞口中心高度。
洞口中心高于楼（地）面时为正值，低于构造层楼（地）面时为负值。
洞口每边补强钢筋按如下规则表达：（1）当矩形洞口宽、高均不不不大于800mm时，如果设立构造补强纵筋，即洞口每边加筋≥2φ12且不不大于同向被切断钢筋总面积50%时，可以不标注。
当不符合以上条件时，应注写洞口每边补强钢筋数值。
例如：JD2 400×300 +
3.10 3φ16表达2号矩形洞口；宽400mm高300mm ；洞口至楼面3.1 m；洞口四边每边补强钢筋为3φ16。
（2）当矩形洞口宽＞800 mm时，在洞口上下需设立补强暗梁，此时应注写暗梁纵筋与箍筋（补强暗梁梁高一律定为400mm，若梁高不是400 mm应另行标注）；当洞口上下为剪力墙连梁时此项免标；洞口竖向两侧按边沿构件配筋，此项不标注。
例如：JD5 1800×2100 +1.80 6φ20φ8@150表达5号矩形洞口，洞宽1800 mm洞高2100mm，洞口中心距构造层1.8 m，洞上下设补强暗梁，暗梁纵筋为6φ20，箍筋为φ8@150。
（3）当圆形洞口直径≤300 mm时需注写圆
洞四边补强钢筋（4）当洞口直径300 mm＜D＜800 mm时，其加强钢筋按照外切正六边形边角布置，此时，注写六边形中一边补墙钢筋详细数值。
例如：YD3 400 +1.00 2φ14表达3号圆形洞口，直径为400 mm，洞中心距构造层1 m，洞口加强钢筋呈外切正六边形布置，每一边为2φ14。
3焊缝符号及标注办法
当箭头指向焊缝所在一面时，应将图形符号和尺寸标注在横线上方，如图1-1（a）所示；当箭头指向焊缝所在另一面时，应将图形符号和尺寸标注在横线下方，如图1-1（b）所示。
表达环绕工作件周边焊缝时，其围焊焊缝符号为圆圈，绘出引出线转折处，并标注焊脚尺寸K，如图1-1（c）所示。
双面焊缝标注办法如上图所示，应在横线上、下标注焊缝符号和尺寸。
标注在横线上面时，表达焊缝与箭头是在同一面，标注横线下面时，表达焊缝是在箭头另一面，如图1-2（a）所示；当两面焊缝尺寸相似时，只需在横线上方标注焊缝符号和尺寸，如图1-2（b、c、d）。
三个和三个以上焊件互相焊接状况，不得作为双面焊缝标注，其焊缝符号和尺寸应分别标注。
三个以上焊件焊缝标注办法如图1-3所示。
互相焊接两个焊件中，当只有一种焊件带有坡口时（如单面V形），引出线箭头必要指向带坡口焊件。
一种焊件带坡口焊缝标注办法如图1-4所示。
互相焊接两个焊件，当为单面带双边不对称坡口焊缝时，引出线箭头必要指向较大坡口焊件。
不对称坡口焊缝标注办法如图1-5所示。
1.焊缝符号
对接焊缝符号
角焊缝符号
2.焊缝标注办法（1）当焊缝分布不规则时，在标注焊缝符号同步，宜在焊缝处加中粗实线（表达可见焊缝）或加细栅线（表达不可见焊缝）。
（2）在同一张图上，当焊缝形式、断面尺寸和辅助规定均相似时，可只选取一处标注焊缝符号和尺寸，并加注“相似焊缝符号”，相似焊缝符号为3/4圆弧，绘在引出线转折处。
图1 图2
在同一类焊缝中，可选取一处标注焊缝符号和尺寸。
分类编号采用大写拉丁字母。
如图2
（3）现场焊缝表达办法需要在施工现场进行焊接焊缝，应标注“现场焊缝”符号。
现场焊缝符号为涂黑三角形小旗，绘在引出线转折处，如下图左
（4）较长角焊缝标注。
如上右图
（5）局部焊缝标注办法。
