课程名称：电器原理指导老师：_ 孙丹_______成绩：__________________ 实验名称：三相异步电机的点动、自锁与正反转控制实验类型：__同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

6．学会分析、排除继电--接触控制线路故障的方法.二、实验内容和原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子，反作用弹簧等。

2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

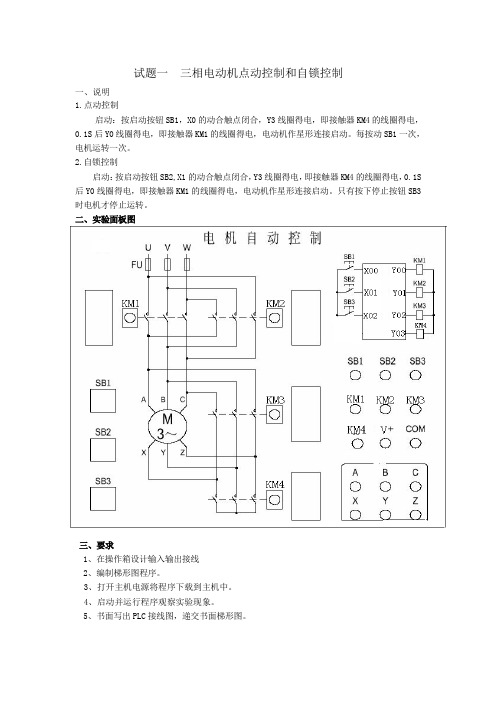

试题一三相电动机点动控制和自锁控制一、说明1.点动控制启动：按启动按钮SB1，X0的动合触点闭合，Y3线圈得电，即接触器KM4的线圈得电，0.1S后Y0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。

每按动SB1一次，电机运转一次。

2.自锁控制启动：按启动按钮SB2,X1的动合触点闭合，Y3线圈得电，即接触器KM4的线圈得电，0.1S 后Y0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。

只有按下停止按钮SB3时电机才停止运转。

二、实验面板图三、要求1、在操作箱设计输入输出接线2、编制梯形图程序。

3、打开主机电源将程序下载到主机中。

4、启动并运行程序观察实验现象。

5、书面写出PLC接线图，递交书面梯形图。

试题二三相鼠笼式异步电动机联锁正反转控制一、实验说明启动：按启动按钮SB1，X0的动合触点闭合，Y3线圈得电，M0的动合触点也闭合，延时0.1S后Y0的线圈得电，电机作星形连接启动，此时电机正转；按启动按钮SB2，X1的动合触点闭合，Y3线圈得电，M1的动合触点也闭合，延时0.1s后Y0的线圈得电，电机作星形连接启动，此时电机反转。

在电机正转时反转按钮SB2是不起作用的，只有当按下停止按钮SB3时电机才停止工作；在电机反转时正转按钮SB1是不起作用的，只有当按下停止按钮SB3时电机才停止工作。

二、实验面板图三、要求1、在操作箱设计输入输出接线2、编制梯形图程序。

3、打开主机电源将程序下载到主机中。

4、启动并运行程序观察实验现象。

5、书面写出PLC接线图，递交书面梯形图。

试题三三相鼠笼式异步电动机带延时正反转控制一、实验说明启动：按启动按钮SB1，X0的动合触点闭合，Y3的线圈得电，Y0的线圈也同时得电，此时电机正转，延时3S后，Y0的线圈失电，Y1的线圈得电，此时电机反转；按启动按钮SB2，X1的动合触点闭合，Y3的线圈得电，Y1的线圈也同时得电，此时电机反转，延时4S，Y1的线圈失电，Y0的线圈得电，此时电机正转；按停止按钮SB3电机停止运转。

三相鼠笼式异步电动机点动控制和自锁控制（实物）在电机控制单元完成本实验一、实验目的1. 通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。

2.通过实验进一步加深理解点动控制和自锁控制的特点。

二、实验说明1.点动控制启动：按启动按钮SB1，I0.0的动合触点闭合，Q0.3线圈得电，即接触器KM4的线圈得电，0.1S后Q0.0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。

每按动SB1一次，电机运转一次。

2.自锁控制启动：按启动按钮SB2,I0.1的动合触点闭合，Q0.3线圈得电，即接触器KM4的线圈得电，0.1S后Q0.0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。

只有按下停止按钮SB3时电机才停止运转。

三、实验面板图四、实验步骤1.输入输出接线输入SB1 SB2 SB3 I0.0 I0.1 I0.2输出KM1 KM4 Q0.0 Q0.3注：PLC主机公共端接线方法见实验一2.打开主机电源将程序下载到主机中。

3.启动并运行程序观察实验现象。

五、梯形图参考程序实验三相鼠笼式异步电动机联锁正反转控制（实物）在电机控制单元完成本实验一、实验目的1. 通过对三相鼠笼式异步电动机连锁正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

2. 加深对电气控制系统各种保护、自锁、互锁等环节的理解。

3. 学会分析、排除继电--接触控制线路故障的方法。

二、实验说明启动：按启动按钮SB1，I0.0的动合触点闭合，M20.0线圈得电，M20.0的动合触点闭合，Q0.0线圈得电，即接触器KM1的线圈得电，0.5S后Q0.3线圈得电，即接触器KM4的线圈得电，电动机作星形连接启动，此时电机正转；按启动按钮SB2，I0.2的动合触点闭合，M20.1线圈得电，M20.1的动合触点闭合，Q0.1线圈得电，即接触器KM2的线圈得电，0.5S 后Q0.3线圈得电，电动机作星形连接启动，此时电机反转；在电机正转时反转按钮SB2是不起作用的，只有当按下停止按钮SB3时电机才停止工作；在电机反转时正转按钮SB1是不起作用的，只有当按下停止按钮SB3时电机才停止工作。

实验一三相鼠笼式异步电动机点动、自锁控制和正反转控制一、实验目的1. 通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。

2. 通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

3. 加深对电气控制系统各种保护、点动控制、自锁、互锁等环节的理解。

4. 学会分析、排除继电--接触控制线路故障的方法。

二、原理说明1. 继电─接触控制在各类生产机械中获得广泛地应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电─接触控制。

交流电动机继电─接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环。

(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。

(3) 消弧系统─在切断大电流的触头上装有灭弧罩，以迅速切断电弧。

(4) 接线端子，反作用弹簧等。

2. 在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

（1）自锁。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

（2）互锁。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

○1电气互锁为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）动断触头，它们保证了线路工作时KM1、KM2不会同时得电（如图30-1），以达到电气互锁目的。

实验报告实验名称：电动机点动和自锁控制电路 学生姓名： 轻舞 学 号：XXXXXX 实验类型：口 验证 □综合口设计 口创新实验分组: 实验日期：实验成绩：1. 实训目的(1) 掌握点动和自锁运转控制的工作原理。

(2) 掌握点动和自锁运转控制的接线方法及工艺要求。

(3) 掌握点动和自锁运转控制线路的检查方法及通电运转过程。

(4) 掌握常用电工仪表、 低压电器的选择和使用方法。

2. 实验器材(1) 电工刀、尖嘴钳、钢丝钳、剥线钳、旋具各 1把。

(2) 四种颜色(BV 或BVV)、芯线截面为1.5mm2和2.5mm2的单股塑料绝缘铜线若干。

(3) 电动机控制实验台 1台。

(4) 三极自动开关1个、熔断器4个、交流接触器1个、三元件热继电器1个、按钮2 个。

(5) 功率为4kW 的三相异步电动机 DM01台3. 实验前的准备(1) 了解三相异步电动机运转控制电路的应用 ；(2) 熟练分析三相异步电动机点动和自锁运转控制电路的工作原理及动作过程； (3) 明确低压电器的功能、使用范围及接线工艺要求。

4. 实验内容1) 分析控制原理电动机点动和自锁运转控制电路是利用按钮、接触器来控制电动机朝单一方向运转的，其控 制简单、经济，维修方便，广泛用于大于 5.5kW 以上电动机间接启动的控制。

其控制线路如 图1、2所示。

专业班级：XXXXXXXXXXXXXXXXX(1)启动停止控制：合上电源断路器 QF,按下启动按钮SB1 f KM线圈得电T KM主触头闭合(辅助常开触头同时闭合)f电动机M启动并点动运行。

当松开SB1时,它虽然恢复到断开位置,在松开SB1时,电动机停止。

(2)接线时，先接主回路，它是从380V三相交流电源的输出端 U、V、W开始，经熔断器、交流接触器的主触头、热继电器到电动机上，用导线按顺序分清颜色串联起来。

主电路连接完整无误后，再连接控制电路。

它是从220V三相交流电源某输出端开始，经过熔断器、常开按钮 SB1接触器的线圈、热继电器的常闭触头到零线。

三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告图2-5 按钮联锁的正反转控制线路按图2-5接线，实验操作步骤如下：(1) 按控制屏启动按钮，接通三相交流电源；(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转；(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转。

实验完毕，按控制屏停止按钮，切断实验线路电源。

实验现象：按正向启动按钮SB1，电机正转，接触器KM1工作，按下SB3电机停止运行；按反向启动按钮SB2，电机反转，接触器KM2工作，按下SB3电机停止运行；2. 接触器和按钮双重联锁的正反转控制线路按图2-6接线，经检查无误后，方可进行通电操作。

实验操作步骤如下：图2-6 接触器和按钮双重联锁的正反转控制线路(1) 按控制屏启动按钮，接通三相交流电源。

(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转。

(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。

按停止按钮SB3，使电动机停转。

(4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)起动按钮，观察有何情况发生？(5) 电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生？(6) 失压与欠压保护按起动按钮SB1(或SB2)电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压(或零压)状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1(或SB2)，观察电动机能否自行起动？实验完毕，按控制屏停止按钮，切断实验线路电源。

实验现象：按下SB1，电机正向旋转，KM1正常工作，按下SB3电机停止运行。

按下SB2，电机反向旋转，KM2正常工作，按下SB3电机停止运行。

实验一三相异步电动机点动、自锁、正反转控制系统实验一、实验目的1、通过实验，掌握电机电气技术实验装置的工作原理及操作方式，掌握实验过程的安全操作及注意事项。

并通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

2、掌握三相异步电动机正反转的原理和及控制方法以及电机正反转控制线路的不同接法。

3、了解PLC常用资源的意义及应用过程。

并学会用PLC实现三相异步电动机正/反转（互锁）控制的编程控制方法。

达到加深理解PLC程序控制方式与继电器线路控制方式的不同。

二、实验设备序号型号名称数量1 DJ16 三相鼠笼异步电动机(△/220V) 1件2 D61 继电接触控制挂箱（一）1件3 D62 继电接触控制挂箱（二）1件4 FX2N-32MR 三菱可编程序控制器1台5 FX-20P-E 手提编程器1台6 D65 PLC控制挂件1台7 D66 PLC控制挂件1台8 D67 PLC控制挂件1台三、实验原理实验前要检查控制屏左侧端面上的调压器旋钮须在零位，开启电源总开关，按下“启动”按钮，旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。

再按下控制屏上的“停止”按钮以切断三相交流电源。

以后在实验接线之前都应先切断三相交流电源。

1.三相异步电动机点动控制线路：按图2-1接线。

接线时，先接主电路，它是从220V三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C的电路，用导线按顺序串联起来，有三路。

主电路经检查无误后，再接控制电路，从熔断器FU 4插孔V 开始，经按钮SB 1常开、接触器KM 1线圈到插孔W 。

检查无误后，启动电源进行实验：(1)按下控制屏上“启动”按钮；(2)先合Q 1，接通三相交流220V 电源；(3)按下启动按钮SB 1，对电动机M 进行点动操作，比较按下SB 1和松开SB 1时电动机M 的运转情况。

课程名称：电气原理与应用指导老师：成绩：__________________实验名称：三相异步电动机点动控制和自锁及正反转互锁控制实验类型：____同组学生姓名：______ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

6. 学会分析、排除继电--接触控制线路故障的方法。

二、实验原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子，反作用弹簧等。

2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

实验一三相异步电动机点动和自锁控制一、实验目的了解使用PLC代替传统继电器控制回路的方法及编程技巧，理解并掌握三相异步电动机的点动和自锁控制方式及其实现方法。

二、实验仪器1.THPJW-1A型高级维修电工实训考核装置一台2.安装有GX Developer编程软件的计算机一台3.SC-09下载电缆一根4.实验导线若干5.三相异步电动机一台三、实验内容及说明在传统的强电控制系统中，使用了大量的接触器.中间继电器.时间继电器等分立元器件。

由于使用的元器件数量和品种多，使得系统接线复杂，给系统调试以及修改接线带来困难。

因其潜在故障点多，故降低了整个系统的安全可靠性。

采用PLC对强电系统进行控制，就可以取代传统的继电接触控制系统，还可构成复杂的过程控制网络。

在需要大量中间继电器以及时间继电器和计数继电器的场合，PLC无需增加硬件设备，利用微处理器及存储器的功能，就可以很容易地完成这些逻辑组合和运算，大大降低了控制成本。

因此用PLC作为强电系统的控制器件是一种行之有效的解决方案。

本实验中，PLC对电机的控制方式分两种：1.点动控制启动：按启动按钮SB1，X0的动合触点闭合，Y1线圈得电，即接触器KM2的线圈得电，0.1S后Y0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。

每按动SB1一次，电机运转一次。

2.自锁控制启动：按启动按钮SB2,X1的动合触点闭合，Y1线圈得电，即接触器KM2的线圈得电，0.1S后Y0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。

只有按下停止按钮SB3时电机才停止运转。

★四、实验接线图五、梯形图参考程序★1、确定系统的输入、输出设备。

输 入:输 出:★2、控制系统的梯形图（参考）★ 六、实验验证Y0 Y1 启动（KM1） 启动（KM2） X2 X1 X0 停止（SB3） 自锁启动（SB2） 点动（SB1）名句赏析！！！！！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

1.实验目的
通过一个实验，实现以下内容的熟练操作和使用。

●电动机电动控制的方法
●自锁功能的作用及使用方法
●程序编译及调试
2.实验地点及设备
9B-301 西门子S7-1200PLC实验平台
3.实验内容及要求
（1）电动机点动控制
编写电机点动控制的启停程序，实现手动控制电机启动，松手电机停止的简单控制。

分配I/O，编写程序并调试。

（2）电动机自锁控制
编写电机自锁控制的程序，实现手动控制电机启动，松手后电机仍保持运行，按下停止按钮后电机停止。

分配I/O，编写程序并调试。

4.实验步骤
（1）首先，先根据要求在草稿纸上画出可以解决问题的电路图；
（2）根据电路图在TIA Portal v11 组态软件中画出电路图；
（3）在西门子S7-1200PLC实验平台上链接电路；
（4）下载并验证。

5.实验记录（分析）及讨论
（一）电路图
（由于没拍到程序图，用草稿上的电路图）
（二）分析
由程序段（1）知，当I0.0按动后，线圈Q0.0接通，LED常亮。

当松开I0.0，Q0.0不接通，LED熄灭。

由此实现点动功能。

由程序段（2）知，当I0.0按动后，线圈Q0.0接通，LED常亮，同时由于线圈Q0.0接通，常开开关Q0.0接通，使电路持续接通，实现了自锁。

当按下常闭开关I0.1，电路断开，即可使电机停止。

（三）结果
经过在实验台上连线验证，发现实验现象与分析相符合，即验证了我们的程序与分析是正确的。

电气控制技术实验指导书亳州职业技术学院实验一三相异步电动机点动和自锁控制线路一、实验目的1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。

2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

二、实验设备三、实验方法实验前要检查控制屏左侧端面上的调压器旋钮须在零位。

开启“电源总开关”，按下启动按钮，旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。

再按下控制屏上的“关”按钮以切断三相交流电源。

以后在实验接线之前都应如此。

1、三相异步电动机点动控制线路：按图1-1接线。

图中SB1、KM1选用D61-2上元器件，Q1、FU1、FU2 、FU3 、FU4选用D62-2上元器件，电机选用WDJ24（△/220V）。

接线时，先接主电路，它是从220V三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C 的电路，用导线按顺序串联起来，有三路。

主电路经检查无误后，再接控制电路，从熔断器FU4插孔V开始，经按钮SB1常开、接触器KM1线圈到插孔W。

线接好，图1-1 点动控制线路经指导老师检查无误后，按下列步骤进行实验：(1)按下控制屏上“开”按钮；(2)先合Q1，接通三相交流220V电源；(3)按下启动按钮SB1，对电动机M进行点动操作，比较按下SB1和松开SB1时电动机M的运转情况。

2、三相异步电动机自锁控制线路：按下控制屏上的“关”按钮以切断三相交流电源。

按图1-2接线，图中SB1、SB2、KM1、FR1选用D61-2挂件，Q1、FU1、FU2 、FU3 、FU4选用D62-2挂件，电机选用WDJ24（△/220V）。

检查无误后，启动电源进行实验：(1) 合上开关Q1，接通三相交流220V电源；(2) 按下启动按钮SB2，松手后观察电动机M运转情况；(3) 按下停止按钮SB1，松手后观察电动机M运转情况。

实验报告课程名称: 电气原理与应用 指导老师： 成绩：__________________实验名称：三相异步电动机点动控制和自锁及正反转互锁控制 实验类型:____同组学生姓名:______一、实验目的和要求（必填） 二、实验内容和原理（必填)三、主要仪器设备（必填） 四、操作方法和实验步骤五、实验数据记录和处理 六、实验结果与分析(必填)七、讨论、心得一、实验目的1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线,掌握由电气原理图变换成安装接线图的知识;2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法,并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法.6。

学会分析、排除继电——接触控制线路故障的方法。

二、实验原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器,其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头,还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3） 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子,反作用弹簧等.2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现,以达到电动机的长期运行，这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节.3. 控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。
