实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。
三．实验项目1．直流他励电动机机械特性。
2．回馈制动特性3. 自由停车及能耗制动。
4．反接制动。
四．实验设备及仪器1．NMEL系列电机系统教学实验台主控制屏。
2．电机导轨及转速表（MMEL-13）3．三相可调电阻900Ω（NMEL-03）4．三相可调电阻90Ω（NMEL-04）5．波形测试及开关板（NMEL-05B）6、直流电压、电流、毫安表（NMEL-06）7．电机起动箱（NMEL-09）五．实验方法及步骤1．直流他励电动机机械特性及回馈制动特性接线图如图1-1M为直流他励电动机M12，U N=220V，I N=0.55A，n N=1500r/min，P N=80W；励磁电压U f=220V，励磁电流I f＜0.13A。
G为直流发电机M03，U N=220V，I N=1.1A，n N=1600r/min;直流电压表V1为220V可调直流稳压电源（电枢电源）自带，V2的量程为300V （MEL-06）；图1-1直流他励电动机机械特性实验线路图直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安倍表；mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（NMEL-06）R1选用1800Ω欧姆电阻（NMEL-03）R2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联）R3选用3000Ω磁场调节电阻（NMEL-09）R4选用2250Ω电阻（用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用NMEL-05中的双刀双掷开关。

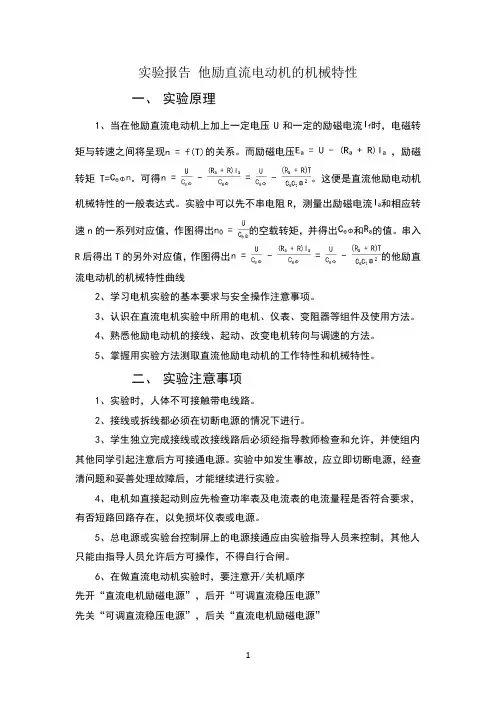

实验报告他励直流电动机的机械特性一、实验原理1、当在他励直流电动机上加上一定电压U和一定的励磁电流时，电磁转矩与转速之间将呈现的关系。
而励磁电压，励磁转矩T=。
可得。

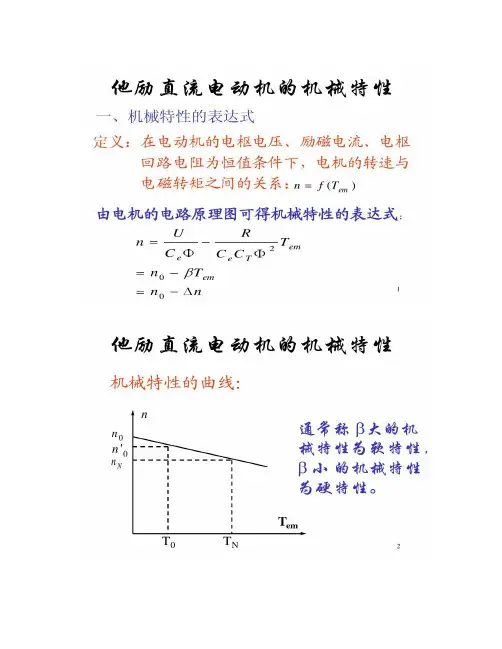

这便是直流他励电动机机械特性的一般表达式。
实验中可以先不串电阻R，测量出励磁电流和相应转速n的一系列对应值，作图得出的空载转矩，并得出和的值。
串入R后得出T的另外对应值，作图得出的他励直流电动机的机械特性曲线2、学习电机实验的基本要求与安全操作注意事项。
3、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
4、熟悉他励电动机的接线、起动、改变电机转向与调速的方法。
5、掌握用实验方法测取直流他励电动机的工作特性和机械特性。
二、实验注意事项1、实验时，人体不可接触带电线路。
2、接线或拆线都必须在切断电源的情况下进行。
3、学生独立完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学引起注意后方可接通电源。
实验中如发生事故，应立即切断电源，经查清问题和妥善处理故障后，才能继续进行实验。
4、电机如直接起动则应先检查功率表及电流表的电流量程是否符合要求，有否短路回路存在，以免损坏仪表或电源。
5、总电源或实验台控制屏上的电源接通应由实验指导人员来控制，其他人只能由指导人员允许后方可操作，不得自行合闸。
6、在做直流电动机实验时，要注意开/关机顺序先开“直流电机励磁电源”，后开“可调直流稳压电源”先关“可调直流稳压电源”，后关“直流电机励磁电源”三、实验安全要求1、实验时，人体不可接触带电线路。
2、接线或拆线都必须在切断电源的情况下进行。
3、学生独立完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学引起注意后方可接通电源。
实验中如发生事故，应立即切断电源，经查清问题和妥善处理故障后，才能继续进行实验。
4、电机如直接起动则应先检查功率表及电流表的电流量程是否符合要求，有否短路回路存在，以免损坏仪表或电源。
5、总电源或实验台控制屏上的电源接通应由实验指导人员来控制，其他人只能由指导人员允许后方可操作，不得自行合闸。
