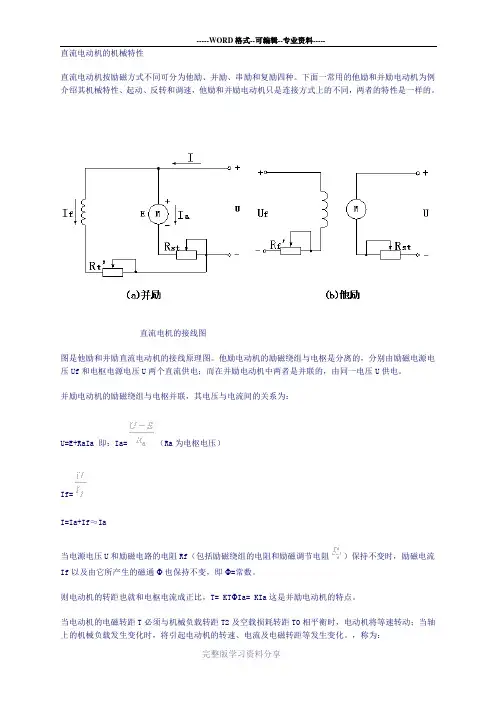

直流电动机的机械特性直流电动机按励磁方式不同可分为他励、并励、串励和复励四种。
下面一常用的他励和并励电动机为例介绍其机械特性、起动、反转和调速，他励和并励电动机只是连接方式上的不同，两者的特性是一样的。
直流电机的接线图图是他励和并励直流电动机的接线原理图。
他励电动机的励磁绕组与电枢是分离的，分别由励磁电源电压Uf和电枢电源电压U两个直流供电；而在并励电动机中两者是并联的，由同一电压U供电。
并励电动机的励磁绕组与电枢并联，其电压与电流间的关系为：U=E+RaIa 即：Ia=（Ra为电枢电压）If=I=Ia+If≈Ia当电源电压U和励磁电路的电阻Rf（包括励磁绕组的电阻和励磁调节电阻）保持不变时，励磁电流If以及由它所产生的磁通Φ也保持不变，即Φ=常数。
则电动机的转距也就和电枢电流成正比，T= KTΦIa= KIa这是并励电动机的特点。
当电动机的电磁转距T必须与机械负载转距T2及空载损耗转距T0相平衡时，电动机将等速转动；当轴上的机械负载发生变化时，将引起电动机的转速、电流及电磁转距等发生变化。
，称为：n===－Ｔ＝n0－式中并励电动机的起动与反转并励电动机在稳定运行时，其电枢电流位：Ia＝，因电枢电阻Ra很小，所以电动机在正常运行时，电源电压U与反电动势E近似相等。
在起动时，n=０，所以E＝kEΦn＝０。
这时电枢电流及起动电流为Iast=，由于Ra很小，因此起动电流I ast可达额定电流IN的10～20倍，这时不允许的。
同时并励电动机的转距正比于电枢电流Ia，这么大的起动电流引起极大的起动转距，会对生产机械的传动机构产生冲击和破坏。
限制起动电流的方法就是在起动时的电枢电路中串接起动电阻Rst，见图。
这时起动电枢中的起动电流的初始值为：Iast=则起动电阻为：Rst=－Ra一般：Iast=（1.5～2.5）IN起动时，可将起动电阻Rst放在最大值处，待起动后，随着电动机转速的上升，再把它逐段切除。
注意：直流电动机在起动或工作时，励磁电路一定要保持接通，不能断开（满励磁起动）。

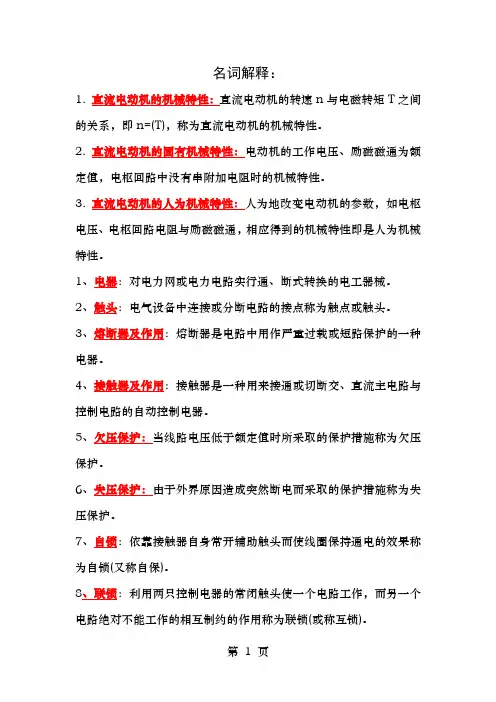

名词解释：1. 直流电动机的机械特性：直流电动机的转速n与电磁转矩T之间的关系，即n=(T)，称为直流电动机的机械特性。
2. 直流电动机的固有机械特性：电动机的工作电压、励磁磁通为额定值，电枢回路中没有串附加电阻时的机械特性。
3. 直流电动机的人为机械特性：人为地改变电动机的参数，如电枢电压、电枢回路电阻与励磁磁通，相应得到的机械特性即是人为机械特性。
1、电器：对电力网或电力电路实行通、断式转换的电工器械。
2、触头：电气设备中连接或分断电路的接点称为触点或触头。
3、熔断器及作用：熔断器是电路中用作严重过载或短路保护的一种电器。
4、接触器及作用：接触器是一种用来接通或切断交、直流主电路与控制电路的自动控制电器。
5、欠压保护：当线路电压低于额定值时所采取的保护措施称为欠压保护。
6、失压保护：由于外界原因造成突然断电而采取的保护措施称为失压保护。
7、自锁：依靠接触器自身常开辅助触头而使线圈保持通电的效果称为自锁(又称自保)。
8、联锁：利用两只控制电器的常闭触头使一个电路工作，而另一个电路绝对不能工作的相互制约的作用称为联锁(或称互锁)。
9、点动控制：按一下按钮，电动机就转一下，松开按钮，电动机就停顿，这种控制叫点动控制。
10、顺序控制：根据生产需要，按照一定顺序实现的控制称为顺序控制。
11、多地控制：为操作方便，在两个或两个以上地点进展控制操作称为多地控制。
1、异步电动机定子的作用：定子的主要作用是用来产生旋转磁场，它包括铁心、绕组与机座。
2、转子的作用：转子的主要作用是带动其它机械设备旋转，由铁心、转轴与转子绕组构成。
3、异步电动机的转差率：电动机的旋转磁场及转子的转速之差叫做转差，转差及同步转速(或旋转磁场转速)之比叫转差率。
4、异步电动机的转矩特性：异步电动机的转矩特性是指转矩及转差率之间的关系。
5、变极调速：当电源频率不变时，改变电机的磁极对数(变绕组接线)，电机的转速将随之改变的调速方法为变极调速。

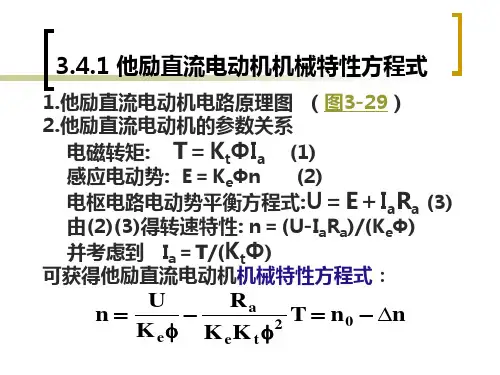

（二）他励直流电动机的机械特性
他励直流电动机电路原理图
002em em e e T U R n T n T n n C C C βφφ
=-=-=-∆ 机械特性曲线：当U 、R 、φ为常数时，他励直流电动机的机械特性是一条以β为斜率向下倾斜的直线，如图所示。
图2-14他励直流电动机的机械特性
机械特性的硬度: β越大，特性越陡，称为软特性；
β越小，特性越平，称为硬特性；
表明机械特性曲线的下垂程度。
1、他励直流电动机的固有机械特性
当N U U =,N φφ=,a R R =()0s R =时的机械特性称为固有机械特性。
其方程式为 2N a em e N e T N
U R n T C C C φφ=
-， 2、人为机械特性
1）电枢串电阻时的人为机械特性
保持N U U =,N φφ=不变，只在电枢回路串入电阻s R 的人为特性。
他励直流电动机的人为机械特性（串电阻）一.直流电机基本工作原理与结构直流电机是指能输出直流电流的发电机，或通入直流电流而产生机械运动的电动机。
直流电动机具有良好的起动性能和宽广平滑的调速特性，因而被广泛应用于电力机车、无轨电车、轧钢机、机床和起动设备等需要经常起动并调速的电气传动装置中。
直流发电机主要作直流电源。
此外，小容量直流电机大多在这种控制系统中以伺服电动机、测速发电机等形式作为测量、执行元件使用。
1.直流电动机的工作原理图1.直流电动机工作原理若把上述电机模型作为直流电动机模型，如图2所示，由外电源由电刷A引入直流电源，使电流从正极电刷A流入，由负极电刷B流出。
此时，线圈中电流的路径：电源正极——电刷A——a——b——c——d——电刷Ｂ——电源负极。
根据左手定则确定的电磁方向可知，此时的电磁转矩是逆时针的。
设电枢在电磁转矩的作用下按逆时针方向旋转，当线圈边ａｂ由Ｎ极下面转到Ｓ极下面，线圈边ｃｄ由Ｓ极下面到Ｎ极下面时，由于换向器的作用，使线圈中的电流改变方向，此时电流的路径：电源正极——电刷——ｄ——ｃ——ｂ——ａ——电刷Ｂ——电源负极。
因为各磁极下线圈中的电流方向并不改变，所以就保证了电磁转矩的方向不变，从而使电枢能够连续旋转。
2.直流电机的基本结构（1）直流电机的静止部分1、主磁极2、机座3、换向极4、电刷装置（2）直流电机的转动部分1、电枢铁心2、电枢绕组.3、换向器.图2.电枢铁芯直流电机的额定值直流电机的额定数据有：1、额定功率 P N（瓦/千瓦，W/KW）2、额定电压 U N（伏V）3、额定电流 I N（安A）4、额定转速 n N (转/分 r/min)5、额定励磁电压 U Fn（伏V）6、额定励磁电流 I fN（安A）二、他励直流电动机的工作特性直流电动机的工作特性是指：在U1=UN，If=IfN的条件下，电枢回路无外接电阻时，转速n和转矩Tem以及效率与输出功率之间的关系。

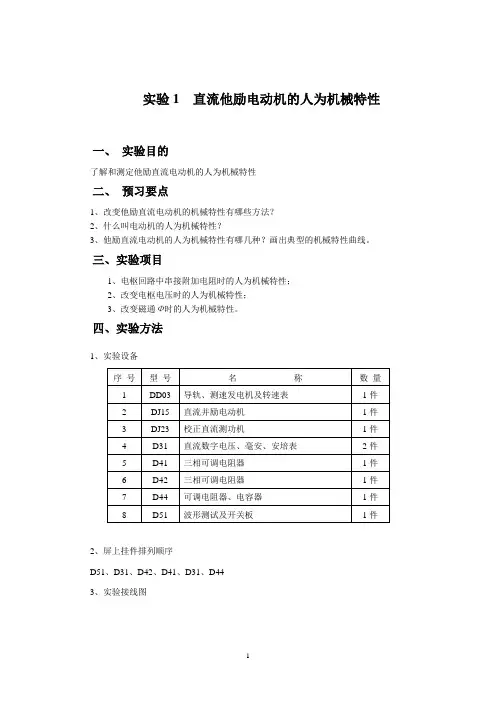

实验1 直流他励电动机的人为机械特性一、实验目的了解和测定他励直流电动机的人为机械特性二、预习要点1、改变他励直流电动机的机械特性有哪些方法？2、什么叫电动机的人为机械特性？3、他励直流电动机的人为机械特性有哪几种？画出典型的机械特性曲线。
三、实验项目1、电枢回路中串接附加电阻时的人为机械特性；2、改变电枢电压时的人为机械特性；3、改变磁通Ф时的人为机械特性。
四、实验方法1、实验设备2、屏上挂件排列顺序D51、D31、D42、D41、D31、D443、实验接线图1'励磁电源电枢电源图 1 他励直流电动机人为机械特性测定的实验接线图按图1接线，其中(1) M 用编号为DJ15的直流并励电动机(接成他励方式)； (2) MG 用编号为DJ23的校正直流测功机； (3) 直流电压表V1、V2的量程为1000V ； (4) 直流电流表A1、A3的量程为200mA ； (5) 直流电流表A2、A4的量程为5A ；(6) 可调电阻R1选用D44上的1800Ω加上180Ω串联共1980Ω阻值； (7) 可调电阻R2选用D42上的900Ω并联900Ω共450Ω阻值；(8) 可调电阻R3选用D42上的1800Ω加上D41上的180Ω共1980Ω阻值； (9) 可调电阻R4选用D42上的1800Ω加上D41上的4个90Ω串联共2160Ω； (10) 开关S1、S2选用D51上的双刀双掷开关。
4、电枢回路中串接附加电阻时的人为机械特性测定 操作步骤：(1) 可调电阻的设定：R1阻值置最小位置，R2、R3及R4阻值置最大位置，转速表置正向1800r/min 量程。
(2)开关S 1、S 2选用D51挂箱上的对应开关，并将S 1合向1电源端接通电枢电源，S 2合向2'短接端(见图1)。
(3) 开机时必须检查的事项：➢控制屏下方左、右两边的“励磁电源”开关及“电枢电源”开关都须在断开的位置；➢R1阻值置最小位置，R2、R3及R4阻值置最大位置。
《电机与电力拖动》（第三版）习题参考答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。
气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。
电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。
感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。
他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。
相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。
输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。
（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。
（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。
（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。
（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。
（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。
（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。
A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。
A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。
A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。
直流电动机的人为机械特性
直流电动机可以通过改变电枢回路电阻、电枢电源电压、励磁磁通等方法使机械特性发生变化，以适应负载和工艺的要求。
参数改变后对应的机械特性称为人为机械特性。
下面以他励直流电动机为例说明三种人为机械特性。
（1）电枢回路串电阻的人为机械特性
电枢加额定电压U N ，每极磁通为额定值φN ，电枢回路串入电阻R 后，机械特性表达式为
T C C R R C U n N
T e a N e N 2Φ+-Φ= 电枢串入电阻(R)值不同时的人为机械特性如图1所示。
图1 电枢回路串电阻的人为机械特性 图2 改变电枢电压的人为机械特性
显然，理想空载转速Φ=e C U n 0，与固有机械特性的n 0相同，斜率2
Φ=T e a C C R α与电枢回路电阻有关，串入的阻值越大，特性越倾斜。
电枢回路串电阻的人为机械特性是一组放射形直线，都过理想空载转速点。
（2）改变电枢电压的人为机械特性
保持每极磁通为额定值不变，电枢回路不串电阻，只改变电枢电压时，机械特性表达式为
T C C R C U n N
T e a N e 2Φ-Φ= 电压U 的绝对值大小不能比额定值高，否则绝缘将承受不住，但是电压方向可以改变。
改变电压大小的人为机械特性见图32所示。
显然，U 不同，理想空载转速Φ
=e C U n 0随之变化，并成正比关系，但是斜率都与固有机械特性斜率相同，因此各条特性彼此平行。
改变电压U 的人为机械特性是一组平行直线。
（3）减少气隙磁通量的人为机械特性
减少气隙每极磁通的方法是用减小励磁电流来实现的。
由于电动机磁路接近于饱和，增大每极磁通难以做到，改变磁通时，都是减少磁通。
图3 减少气隙磁通量的人为机械特性
电枢电压为额定值不变。
电枢回路不串电阻，仅改变每极磁通的人为机械特性表达式为
T C C R C U n T e a e N 2Φ-Φ=
显然理想空载转速n 0 ∝Φ1，Φ越小，n 0越高；而斜率α∝21Φ
，Φ越小，特性越倾斜。
改变每极磁通的人为机械特性如图3所示，是既不平行又不呈放射形的一组直线。
