直流他励电动机在各种运转状态下的机械特征

实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。

三．实验项目1．直流他励电动机机械特性。

2．回馈制动特性3. 自由停车及能耗制动。

4．反接制动。

四．实验设备及仪器1．NMEL系列电机系统教学实验台主控制屏。

2．电机导轨及转速表（MMEL-13）3．三相可调电阻900Ω（NMEL-03）4．三相可调电阻90Ω（NMEL-04）5．波形测试及开关板（NMEL-05B）6、直流电压、电流、毫安表（NMEL-06）7．电机起动箱（NMEL-09）五．实验方法及步骤1．直流他励电动机机械特性及回馈制动特性接线图如图1-1M为直流他励电动机M12，U N=220V，I N=0.55A，n N=1500r/min，P N=80W；励磁电压U f=220V，励磁电流I f＜0.13A。

G为直流发电机M03，U N=220V，I N=1.1A，n N=1600r/min;直流电压表V1为220V可调直流稳压电源（电枢电源）自带，V2的量程为300V （MEL-06）；图1-1直流他励电动机机械特性实验线路图直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安倍表；mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（NMEL-06）R1选用1800Ω欧姆电阻（NMEL-03）R2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联）R3选用3000Ω磁场调节电阻（NMEL-09）R4选用2250Ω电阻（用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用NMEL-05中的双刀双掷开关。

实验报告课程名称：《电机与运动控制系统》实验第3次实验实验名称：直流他励电动机在各种运行状态下的机械特性实验时间：2015年xx月xx日实验地点：xxxxxxxxxx组号__________学号：xxxxxxxxxx姓名：xxxxx指导老师：xxxxxx评定成绩：___________实验三直流他励电动机在各种运行状态下的机械特性一、实验目的了解直流他励电动机的各种运转状态时的机械特性。

二、预习要点1．改变直流电动机机械特性有哪些方法。

2．直流电动机回馈制动及反接制动时，能量传递关系、电势平衡方程式以及机械特性。

三、实验项目1．直流电动机电动及回馈制动特性2．直流电动机电动及反接制动特性3．直流电动机能耗制动特性四、实验线路及操作步骤图3－1 直流他励电动机机械特性实验实验线路如图3－1所示。

图中被试直流他励电动机选用D26。

其额定点为UN＝220V、I N ＝0.55A、nN＝1500r/min、PN＝80W；励磁电流If＜0.13A。

1．电动及回馈制动特性实验线路按图3－1接线。

实验设备有：直流电动机（D26），直流负载机（D17），电机导轨，220V直流电源，220V励磁电源，直流电压电流表，900Ω/0.41A可变电阻箱，90Ω/1.3A可变电阻箱，双刀开关，磁场调节电阻（0～3000Ω）。

量程选择为：直流电压表V1、V2量程选为250V，直流电流表量程选为：A1为0.2A，A2为2.5A，A3为0.2A，A4为2.5A，R1选用900Ω可变电阻，R2选用两个90Ω电阻串联，R3选用磁场调节电阻（0～3000Ω），R4取阻值2250Ω（2个900Ω(0.41A)并联再与2个900Ω串联）。

若仪表自动切换量程则无需选择。

安装电机时，将被试电动机和负载电机与测功机同轴相联，旋紧固定螺丝先将开关S1合向1－1端，S2合向2－2端，R2、R3及R4置最大值，R1置最小值。

接通220V直流可调电源，使D26电机起动，然后把R2调至零，调节电源电压、R1、R2、R3及R4，使U＝UN ＝220V、n＝nN＝1500r/min、I1＋I2＝0.55A，此时I1＝IfN，保持D26电机的U＝UN＝220V、I 1＝IfN不变，改变R4和R3阻值，测取在额定负载至空载范围内的n、I2，共取4～5组数据记录于表3－1中。

实验二直流他励电动机机械特性测定一、实验目的掌握直流电动机机械特性的测定方法。

二、实验项目1、固有机械特性测定2、电枢回路串电阻人为机械特性测定3、降低电枢电源电压人为机械特性测定三、实验设备该实验是在DDSZ-1型电机及电气技术实验装置上完成的。

本次实验使用设备包括：1、DD01电源控制屏2、两个D31挂件3、D44挂件4、D51挂件5、D42挂件6、D55－1挂件7、DD03测试台、直流发电机和直流电动机本次实验使用DD01电源控制屏下方的直流励磁电源和直流电枢电源。

D31挂件由直流数字电压表、直流数字毫安表、直流数字安培表组成，本次实验使用两块毫安表和两块安培表。

D44挂件由可调电阻器R1、R2，电容器C1、C2和开关S1、S2组成，本次实验使用R1作为直流电动机电枢绕组串联电阻，R2作为直流电动机励磁绕组串联电阻。

D51挂件，由波形测试部分和开关S1、S2、S3组成，本次实验只使用开关S1 。

D42挂件，由三只相同的可调电阻器R1、R2、R3组成。

R1、R2串并联后，作为发电机的负载电阻R L，R3作为发电机励磁绕组串联电阻。

D55－1挂件，由数字转矩表、数字转速表和数字输出功率表组成。

并有转速输入端口和电枢电流输入端口以及5个功能按键。

5个功能按键分别是：复位键、功能鍵、确定键、数位键和数据键。

DD03测试台包括导轨、测速发电机和指针式转速表直流发电机和直流电动机之间是用联轴器直接联接好的，直流电动机，电枢绕组有两个接线端，励磁绕组有两个接线端。

直流发电机，电枢绕组有两个接线端，励磁绕组有两个接线端。

四、实验接线接线之前：开启电源总开关，按下绿色“启动”按钮，将电源控制屏下方的直流电压指示开关切换到电枢电压一侧，接通电枢电源开关，调节“电压调节”旋钮，将电枢电压调到220V后，关断电枢电源开关，按下红色“停止”按钮直流他励电动机机械特性测定实验接线图。

图3-1 直流他励电动机机械特性测定实验接线图直流电动机按他励电动机接线。

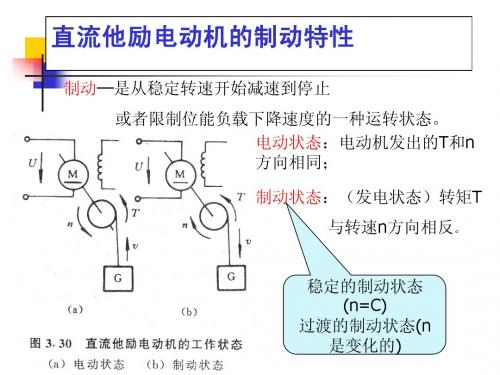

他励直流电机的运行直流电动机的起动电动机接到规定电源后，转速从0上升到稳态转速的过程称为起动过程。

他励直流电动机起动时，必须先保证有磁场（即先通励磁电流），而后加电枢电压。

合闸瞬间的起动电流很大应尽可能的缩短启动时间，减少能量损耗以及减少生产中的损耗起动电流大的原因：１、起动开始时：n=0,Ea=CeΦn=0,２、电枢电流：Ia=(U-Ea)/Ra=U/Ra Ra一般很小这样大的起动电流会引起后果：１、电机换向困难，产生严重的火花２、过大转矩将损坏拖动系统的传动机构和电机电枢３、供电线路产生很大的压降。

变频器整流回路的启动电阻结论：因此必须采取适当的措施限制起动电流，除容量极小的电机外，绝不允许直接起动起动方法：电枢串电阻启动——起动过程中有能量损耗，现在很少用，在实验室中用降压启动——适用于电动机的直流电源是可调的，投资较大，但启动过程中没有能量损耗。

直流启动器电枢串电阻起动：最初起动电流：Ist=U/(Ra+Rst) 最初起动转矩：Tst=ＫＴΦIst启动电阻：Rst＝（UN／λi IN）－Ra为了在限定的电流Ist下获得较大的起动转矩Tst,应该使磁通Φ尽可能大些，因此起动时串联在励磁回路的电阻应全部切除。

有了一定的转速n后，电势Ea不再为0，电流Ist会逐步减小，转矩Tst 也会逐步减小。

为了在起动过程中始终保持足够大的起动转矩，一般将起动器设计为多级，随着转速n的增大，串在电枢回路的起动电阻Rst逐级切除，进入稳态后全部切除。

起动电阻Rst一般设计为短时运行方式，不容许长时间通过较大的电流。

降压起动：对于他励直流电动机，可以采用专门设备降低电枢回路的电压以减小起动电流。

起动时电压Umin,起动电流Ist：Ist= Umin/Ra< λiIN启动过程中U随Ea上升逐渐上升，直到U=UN串励电动机绝对不允许空载起动。

串电阻起动设备简单，投资小，但起动电阻上要消耗能量；电枢降压起动设备投资较大，但起动过程节能。
