六、设备安装过程
1、一次设备的清点和地基的测量
1.1对一次设备的包装箱进行清点。
1.2对附件包装箱进行清点并妥善保管。
1.3根据地基图纸进行现场地基的测量。
1.4根据安装顺序一次设备间隔进入作业场地。
2、一次设备的安装
2.1 一次设备安装前应进行安装人员的技术培训和必要的安全培训。
2.2 一次设备安装前应对安装现场进行清洁处理。
2.3一次设备组装前应对CT、各包装单元内间隔进行必要的试验。
2.4一次设备的安装应从中间往两边组装,并对各装配单元内部零部件进行仔细检查、清理,并进行记录。
措施:专业吊装工进行吊装和操作,装配吊装指挥设一人专职指挥。
危险点5:临时电源的使用。
措施:每次使用前、后要进行检查并记录。
使用过程中,要清楚使用状态,避免影响其它设备使用。
八、消辅材料的准备
工作开始前,除生产厂家自带的工具材料外,应准备以下耗材:
九、现场安装工序流程表:
注:每天安装工作开始前,必须保证环境湿度不大于70%
十、现场作业流程及责任分工。
GIS封闭式组合电器安装作业指导书1合用范围本作业指导书结合项目实际情况及环境条件编制,在GIS封闭式组合电器安装过程中严格按照作业指导书要求进行编写。
2对现场安装环境的要求a)时常清扫作业区内的异物并保持清洁;b)作业区相对湿度≤80%,阴雨天气不允许装配;c)作业区内不得进行产生粉尘及金属微粒的作业;d)作业区内应有专用的垃圾回收装置.3现场注意事项3.1 产品接收、装卸、开箱和存放注意事项气体绝缘设备的接收、装卸、开箱和储存》。
3.1.1 产品接收、装卸、开箱和存放注意事项参见《SF63.1.2 如果产品接收后不能即将组织安装,须按以下条款执行a)产品、附件和备件必须在有保护设施的地方储存;b)为了保证产品的状态良好,应在户内储存;当不可能在户内储存时,应满足以下要求:----设备存放必须高出地面至少150mm;----须用蓬布彻底盖住,并用绳子绑好。
c)每月目视检查一次储存状况,以防潮、防盗、防损伤。
3.2 现场安装注意事项a)吊装设备前必须确认起重设备,如:吊车、吊绳、吊带、吊环等的起重能力及产品自重,禁止盲目作业;b)不要对产品施加外力或者重击套管、管路、箱体等部位;c)每日安装前必须清扫作业现场并根据当日安装内容提前准备好安装工具及辅消材料;安装结束后须对安装工具进行清点,对现场进行清理并确定次日装配内容;d)安装过程中要特殊小心,防止灰尘、杂质和潮气进入GIS本体内部。
内部清理、安装时应戴上塑料手套;e)为防止杂质进入本体内部,清理后的导体、壳体等应即将安装,外露部份要用塑料布包覆。
对于暂时不安装的壳体、管路等,切勿将保护盖板取下;f)O型圈种类不能混淆,要分类存放,区别使用。
O型圈在使用前要检查其外表面,不能有划伤;气体,应经过减压阀减压;g)不能直接由气瓶向气室内充SF6气体已回收,且SF6表压为零,才干松开盖板或者法兰的螺栓h)在进行返修作业之前,必须确认SF6连接,法兰螺栓必须沿圆周方向对角均匀松动,不能一个一个的拆卸;i)气体回收后,将进行GIS壳体内部的安装时,必须检查对内部氧气浓度进行检测(氧气浓度应大于14%),必要时采取换气措施,否则不能进行内部作业。
110kV XX变电所电气安装工程HGIS、GIS和封闭母线安装作业指导书年-月-日发布年-月-日实施发布前言为了优质、安全、高效地完成110kV XX 变电所HGIS、GIS和封闭母线安装,特编制本作业指导书。
本作业指导书只适用于110kV XX 变电所HGIS、GIS和封闭母线安装。
本作业指导书由提出本作业指导书由总工办归口批准:审核:编制:本作业指导书由总工办负责解释目录一、适用范围 (1)二、主要引用标准 (1)三、工艺流程 (1)四、主要工艺流程质量控制要点 (2)1、施工准备 (2)3、主体设备就位 (2)4、母线、分支、套管组装 (3)5、其他附件安装及管道连接 (4)6、抽真空、充气 (4)7、设备调整及支架固定 (5)8、设备接地 (5)9、电缆桥架等安装 (5)10、电缆敷设及接线 (5)11、质量检验 (6)一、适用范围本作业指导书适用于变电工程110~500kV的HGIS、G1S和封闭母线安装。
二、主要引用标准GB 50150 电气装置安装工程电气设备交接试验标准GBJ 147 电气装置安装工程高压电气施工及验收规范GBJ 169 电气装置安装工程接地装置施工及验收规范三、工艺流程HGIS、GIS和封闭母线安装工艺流程见图1—1。
图1-1 HGIS、GIS和封闭母线安装工艺流程四、主要工艺流程质量控制要点1、施工准备1.1技术准备:施工图纸、厂家资料、施工措施、技术交底等齐全。
1.2人员组织:安装、调试、技术、安全、质量及厂家现场指导人员到位。
1.3机具及材料准备:吊车、汽车、吊具、高空作业车、千斤顶、链条葫芦、吸尘器、真空机、SF6充气设备、SF6回收装置、SF6气体微水测量仪、检漏仪、试验设备、防尘帐篷、撬棍及其他用工具和专用材料等准备齐全。
1.4土建工作检查:场地平整;基础及预埋件中心线误差及水平误差符合规程和设计要求;室内的起吊设备应通过专项验收合格。
1.5基础划线:按设计图纸在基础平面上划好主母线、分支母线、断路器等置于地面上的元件和控制柜的中心线。
目录目录 (1)1.概述 (3)2.工作范围 (3)3.施工人员组织及职责 (3)3.1施工组织 (3)3.2职责分工及权限 (4)3.2.1职责 (4)3.2.2分工 (4)3.2.3权限 (4)4施工进度计划时间 (5)5. 施工流程及施工方法 (5)5.1施工流程图 (5)5.2 主要施工方法 (6)5.2.1 施工准备工作 (6)5.2.2 GIS设备的基本就位 (8)5.3 控制点及停工待检控制 (17)5.3.1 控制点 (17)5.3.2 停工待检 (18)6. 质量管理 (18)6.1 质量管理及检验的标准 (18)6.2 质量保证措施 (18)6.3施工注意事项 (19)7. 安全管理 (19)7.1 安全管理措施 (19)7.2 现场施工主要危险点及其防范措施 (21)7.3安全注意事项 (22)8. 环境保护及文明施工 (22)8.1 环境保护 (22)8.2 文明施工 (23)8.3环境注意事项 (23)9.危险点分析和预防措施 (24)1.概述330kV GIS设备按双母线单分段接线规划,采用户外GIS设备,最终4线3变,本期建设4线2变,双母线单分段接线,线路及主变出口均按三相配置电压互感器及氧化锌避雷器,本期预留1#主变进线间隔母线侧隔离开关。
为安全顺利完成任务,特制定安装施工措施。
编制依据按设计的330kVxxx变电站330kV GIS屋外配电装置图纸及参照厂家的《出厂技术文件》,《电气装置安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程高压电器施工及验收规范》GB50147-2010《电气装置安装工程接地装置施工及验收规范》GB50169-2006本工程GIS设备由xxx公司提供,该产品由断路器、隔离开关、接地开关、电流互感器、电压互感器、母线、进出线套管高压电器元件组成。
2.工作范围330kV GIS设备就位、安装及调整。
3.施工人员组织及职责3.1施工组织工程现场施工负责人:技术负责人:质安员:施工人员:xxx等7人试验人员:xxx等5人3.2职责分工及权限3.2.1职责1)施工负责人应对施工过程负责,正确指导其他人员工作,负责施工前的安全检查与落实。
、工程概述华电西部生态产业园分布式能源项目110kV配电装置为鲁能泰山电力设备有限公司供货的六氟化硫封闭式组合电器(GIS) ZF39-126型产品,本期工程共设计8回间隔,分别为主变进线间隔,高备变进线间隔,110kV 出线间隔,母线设备间隔,母联间隔。
二、编制依据1、中国能源建设集团省电力设计研究院施工图纸2、〈〈主体工程施工A标段专业施工组织设计》3、〈〈电气装置安装工程高压电器施工及验收规》GB50147-20104、〈〈电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20025、〈〈电力建设安全工作规程》(火力发电厂部分)DL5009.1-20146、GIS厂家出厂技术文件三、施工准备四、主要施工方案1、设备依次就位,注意间隔组装顺序及对设备的保护。
2、固定一组安装及起重人员负责整个配电装置的吊装工作。
3、按照厂家的说明书及规要求对各设备进行安装、调试。
调试后设备的性能及参数应符合国家标准及设备出厂技术文件的要求,对需要厂家现场调试的设备由厂家到现场后一次调试完毕。
4、每日安装前必须清理作业现场并根据当日安装容提前准备好安装工具及辅消材料,安装结束后必须对安装工具进行清点,并对现场进行清理,确定当日装配容。
5、安装过程中要特别小心,防止灰尘、杂质和潮气进入GIS本体部。
6、为防止杂质进入本体部,清理后的导体、壳体等应立即安装,外漏部分要用塑料布包裹。
对于暂时不安装的壳体、管路等,切勿将保护板取下。
密封圈种类不能混淆,要分类存放,区别使用。
密封圈在使用前要检查其外表面,不能有划伤。
不能直接由气瓶向气室充FS6气体,应经过减压阀减压。
7、所有设备均应经手动试验合格后方可进行电动试验。
8、所有安装工作必须在厂家人员指导下进行。
安装现场的相对湿度应v 80% 。
五、施工工艺流程③ GIS 元件的接线端子,插接件及载流部分应光洁 无锈蚀。
④ 各分隔气室的压力值和含水量应符合产品的技 术规定。

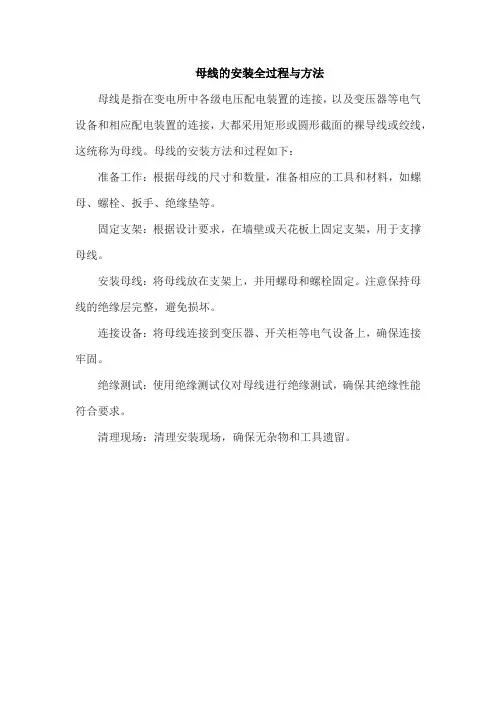

母线的安装全过程与方法
母线是指在变电所中各级电压配电装置的连接,以及变压器等电气设备和相应配电装置的连接,大都采用矩形或圆形截面的裸导线或绞线,这统称为母线。
母线的安装方法和过程如下:
准备工作:根据母线的尺寸和数量,准备相应的工具和材料,如螺母、螺栓、扳手、绝缘垫等。
固定支架:根据设计要求,在墙壁或天花板上固定支架,用于支撑母线。
安装母线:将母线放在支架上,并用螺母和螺栓固定。
注意保持母线的绝缘层完整,避免损坏。
连接设备:将母线连接到变压器、开关柜等电气设备上,确保连接牢固。
绝缘测试:使用绝缘测试仪对母线进行绝缘测试,确保其绝缘性能符合要求。
清理现场:清理安装现场,确保无杂物和工具遗留。

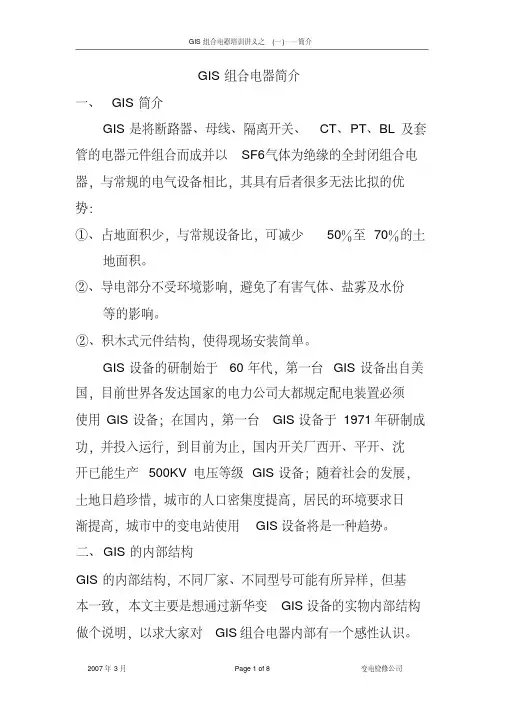

GIS组合电器简介一、 GIS简介GIS是将断路器、母线、隔离开关、CT、PT、BL及套管的电器元件组合而成并以SF6气体为绝缘的全封闭组合电器,与常规的电气设备相比,其具有后者很多无法比拟的优势:①、占地面积少,与常规设备比,可减少50%至70%的土地面积。
②、导电部分不受环境影响,避免了有害气体、盐雾及水份等的影响。
②、积木式元件结构,使得现场安装简单。
GIS设备的研制始于60年代,第一台GIS设备出自美国,目前世界各发达国家的电力公司大都规定配电装置必须使用GIS设备;在国内,第一台GIS设备于1971年研制成功,并投入运行,到目前为止,国内开关厂西开、平开、沈开已能生产500KV电压等级GIS设备;随着社会的发展,土地日趋珍惜,城市的人口密集度提高,居民的环境要求日渐提高,城市中的变电站使用GIS设备将是一种趋势。
二、GIS的内部结构GIS的内部结构,不同厂家、不同型号可能有所异样,但基本一致,本文主要是想通过新华变GIS设备的实物内部结构做个说明,以求大家对GIS组合电器内部有一个感性认识。

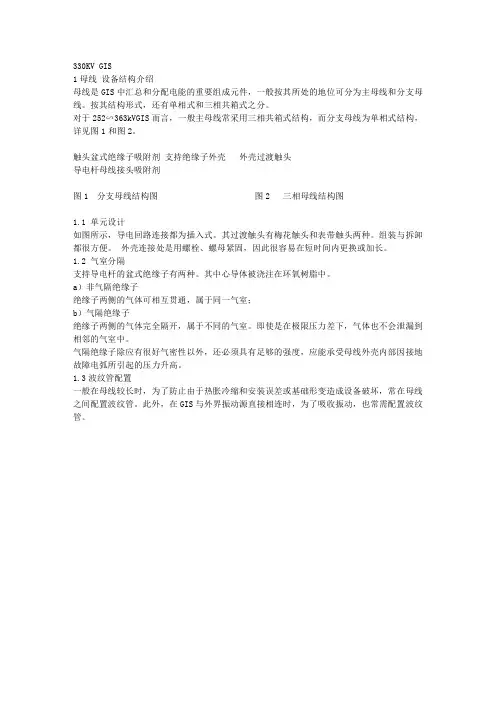

1、母线:GIS的母线有三相共筒式和分相单筒式,一般220kV及以下GIS设备皆采用三相共筒式,下面系新华变110kVGIS组合电器内部结构实图:母线绝缘子:环氧树脂浇铸,表面要求洁净和光滑度很高。
母线:铝合金管制成,其表面要求光洁度很高,不能有毛刺和凹凸不平雌触头:梅花触头下面二图系某一开关厂生产的220kVGIS母线室内部图,其母线支持绝缘子形状、三相母线排布(标准1200对称)和新华的有所不同,雄雌触头基本一致(梅花触头)。
2、盆式绝缘子:作用有二,其一支持母线(导电元件),其二就是把GIS设备内部分隔成几个气室,互不相通,分隔的目的有点像我们电缆沟的防火墙,当设备发生故障时,需开盖检查,此时只需将故障部分的那个气室SF6气体回收——开盖——检查,不影响其它部分的气室。
盆式绝缘子有全密封式和有孔洞式两种,后者只有支持功能。
2×300兆乏调相机工程GIS安装施工方案电力建设有限责任公司2×300兆乏调相机工程施工项目部二〇一九年三月批准:年月日安全审核:年月日质量审核:年月日编写:年月日目录1 施工内容及工程量 (1)1.1 施工内容 (1)1.2 工程量 (1)2 施工依据 (1)3 施工准备 (2)3.1 施工人员配备 (2)3.2施工准备 (2)3.3 施工工器具配备 (3)4 劳动力组织及计划 (4)5 中间交接要求 (4)6 施工工序流程图 (5)7 施工方法 (6)7.1 设备安装中注意事项 (6)7.2设备安装时对GIS的检查 (8)7.3 GIS设备的安装 (8)7.4分支母线和瓷套安装 (11)7.5电压互感器安装 (12)7.6 抽真空注SF6气体 (13)7.7 二次线连接 (14)7.8 外观检查 (14)8 质量检验 (15)8.1主要设备材料检验要求 (15)8.2 GIS设备质量检验要求 (15)9 技术记录和签证 (18)10 质量保证措施 (18)11 工期保证措施 (19)12 成品保护措施 (19)13 安全、文明施工保证措施 (19)13.1 安全措施 (19)13.2 文明施工措施 (21)13.3防尘措施 (21)14 强制性条文实施 (22)15 环境因素评价 (23)16 危害辨识与风险评价 (24)1 施工内容及工程量1.1 施工内容:柴达木调相机工程 330kV GIS设备安装采用西安西电开关电气有限公司产品。
330kV氧化锌避雷器采用抚顺电瓷制造有限公司产品。
330kV屋外GIS配电装置布置在站区的交流滤波器区域东侧,作为两台主变的进线。
1.2 工程量:1.2.1 330kV GIS进线共两个间隔。
2 施工依据2.1 柴达木换流站施工蓝图2.2 《电气装置安装工程高压电气施工及验收规范》GBJ50147-2010 2.3 《电气装置安装工程互感器施工及验收规范》GB50148-20102.4 《电气装置安装工程母线装置施工及验收规范》GB50149-2010 2.5 《电气装置安装工程质量检验及评定规程》DL/T5161.17-20022.6国家电网公司基建安全管理规定(国网(基建2)173-2015)2.7 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2010 2.8《国家电网公司输变电优质工程评定管理办法》(国网(基建3)182-2015)2.9《关于强化输变电站工程施工过程质量控制数码采集与管理的工作要求》2010-322号2.10《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量2010-19号2.11《国家电网公司输变电工程标准工艺管理办法》(国网(基建3)186-2015)2.12《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》(国网(基建3)176-2015)2.13设备厂家图纸及产品说明书、技术资料3 施工准备3.1 施工人员配备设备安装施工人员由张建文负责、成员由设备厂家现场指导安装人员、电气施工人员、起重指挥人员、汽车起重机操作工组成。
GIS设备安装1一般规定1.1.安装工作应在无风沙,无风雪,空气相对湿度小于80%的条件下进行。
1.2.安装现场或GIS室可采用地面铺塑料薄膜防尘;户外式的还可以采用悬挂标示牌,禁止周围300m内任何产生灰尘的作业,搭制临时安装用工棚,将正在施工的接口围起来等措施。
1.3.保持施工场地的清洁,施工人员应穿清洁的专用工作服,任何人进入范围内都应换专用鞋。
1.4.所有触及设备的吊套和绑扎绳应全部为尼龙绳,吊具与吊点的选用应符合产品的技术规定。
1.5.GIS元件的所有部件应完整无损,按线端子,插接件及载流部分应光洁,无锈蚀现象。
1.6.瓷件应无裂纹,绝缘件应无受潮,变形,剥落及破损。
1.7.各分隔气室气体的压力值和含水量应符合产品的技术规定。
1.8.各部分连接件、附件及装置性材料的材质,规格及数量应符合产品的技术规定。
2工艺流程施工前准备→GIS本体安装(需试验室配合、确保试验合格后)→抽真空,充SF6气体→设备接地3施工条件3.1.人员配置:各岗位人员到齐,身体检查后符合从事本项施工条件,并经过安全、技术交底。
3.2.工器具配备:工器具齐全,并经过检查确定在有效期内。
3.3.材料配备:槽钢、角钢等材料准备齐全,电焊条、油漆等辅材备齐。
3.4.设备清点:安装所需设备已到货齐全。
3.5.力能配备:安装地点配备的三级电源盘已通电。
3.6.照明配备:现场光线充足,能满足施工。
3.7.现场情况:土建已交安,施工场地清洁,无杂物。
3.8.安全配备:施工现场已具备安全施工的条件,已完成交接。
3.9.消防配备:在施工现场,消防器材配置齐全,并经过检查。
3.10.开工报告:本项目施工前,单位工程开工报告已审批。
3.11.施工协调:施工过程中应及时与该区域施工的其它施工专业人员进行协调。
3.12.安全技术交底:已对所有施工人员进行安全技术交底。
3.13。
室内安装GIS设备时,须提前安装调试好桥式起重机械。
4施工方法4.1.GIS本体安装4.1.1.基础划线(1)在划线前应将地坪或基础清洗干净。
母线筒组件安装使用说明书
1概述
ZF12-126(L)型GIS母线筒组件是该GIS基本元件之一,通过导电连接件和GIS其它元件连通,满足不同的主接线方式,来汇集、分配和传送电能。
2主要技术参数
母线筒组件的长期和短时载流能力、密封面的SF
6漏气率以及SF
6
气体中的水份含量等
技术参数详见0PH.412.002,其工频与雷电冲击耐压试验、主回路电阻的技术参数详见表1。
表 1
3 结构和工作原理
3.1 结构(见图1)
ZF12-126(L)型(GIS)母线筒组件系三相共箱封闭式,内充0.4MPa的SF
6
气体。
母线筒内导体为三角形布置,盘式绝缘子通过导体和触头将三相母线固定于一定的位置上,并起对地绝缘的作用。
图1所示为两节母线筒组件的装配图。
该母线筒为铝铸件,具有气密性要求,外壳上装有下列附件:
——带充放气接头的密度继电器
——吸附剂
37
——爆破片
3.2 工作原理(见图1)
导流母线的通流路径为:
主设备←→三相盘式绝缘子←→ A、B、C导体←→ A、B、C 母线←→支座←→三相盘式绝缘子←→支座←→ A、B、C 母线←→ A、B、C导体←→三相盘式绝缘子←→主设备
4 安装与调试
4.1 母线筒组件的安装
每节母线筒组件在出厂时安装好,现场安装时不得随意拆卸。
首先安装好一节母线筒,插入项4(盘式绝缘子处的触头),将项3盘式绝缘子的凸面与第一节母线筒固定在一起,再将另一节母线筒水平缓慢对接,使项9、10顺利插入盘式绝缘子的凹面处项4触头中。
当固定好一节母线后,其余各节母线与底架的固定高度可由螺栓来调节。
当两节母线筒组件对接好以后,应立即测量主回路电阻,以考核项9、项10母线与项4触头接触是否良好。
现场当若干节母线对接时,会存在微量长度误差,这些微量长度误差可通过伸缩节来吸收。
伸缩节是通过调整项7长六角螺母和项8双头螺柱适量增减“(500)”尺寸,来补偿微量长度误差。
最大调节尺寸:500±5mm。
若有必要,可用伸缩量较大的波纹管来代替伸缩节。
4.2 现场试验项目
4.2.1 主回路电阻测量,母线分装完即可进行。
气体检漏,母线分装完可先粗检一遍,待GIS组装完再仔细检查,这样可减少返4.2.2 SF
6
工量。
4.2.3 工频耐压试验,与整个GIS一起进行。
5 使用与维修
母线筒组件运行维护中的注意事项详见0PH.412.002中有关规定,维修时需更换下列O形密封圈(见表2)。
表2
38
母线筒组件装配1、压力监视
2、导电杆
3、母线筒
4、静触头
5、导体
6、压力释放装置
