共箱母线安装作业指导书

共箱母线安装技术作业指导1编制依据1.1电力工业勘察设计研究院D0402《6kV共箱母线安装图》；1.2《电气装置安装工程施工及验收规范》一母线装置；1.3《火电施工质量检验及评定标准》第五篇电气装置；1.4《电力建设安全工作规程第一部分：火力发电厂DL5009.1-2002》；1.5《电力建设安全健康与环境管理工作规定》；1.6厂家安装图纸和说明书。

2概述电厂1、2号机组工程共箱绝缘母线的安装，包括#1、2高压厂用变压器低压侧与6kV厂用工作段开关柜，起动/备用变压器低压侧通过汽机房A排外两排工子钢至6kV厂用工作段开关柜。

高厂变共箱母线户内与两台机组6kV配电室A、B、C工作段连接，室内室外均为平行布置，母线中心标高为+5.Im；起备变共箱母线户内与两台机组6kV配电室A、B、C备用段连接，屋内为不同标高平行布置,标高分别为：与6kV配电室IA、IC、HA备用段连接标高为+11.3m；与6kV配电室IB、11B备用段连接标高为+12.1m；与HC备用段连接标高为+12.9m。

屋外安装在工字钢上母线分三层，6kV厂用标高分别为+11.3m、+12.1m.+12.9m；屋外与变压器连接部分标高均为+6.Om0共箱封闭母线的技术参数额定电压 6.3kV最高工作电压7.2kV额定电流4000A额定频率50Hz雷电冲击耐受电压（峰值kV ）60kV短时工频耐受电压（一分钟有效值）25kV 短路电流热效应（3s ） 1430.47kA 2S （#2机） 短路动稳定电流（峰值） 125kA （#2机）母线运行最高温度冷却方式3主要工程量4作业条件1413. 90kΛ2S （#1 机）125kA （ftl 机） 90 ℃套12根14——17、17——19、24 ------- 27开口、梅花扳手各4套、 吸尘器1台材料电焊条20kg 、防锈漆50kg 、电力复合脂10盒5作业方案1、施工工序流程图a.搬运、开箱检查工序卡L 概述：本工序卡适用于搬运、开箱检查的工作 2.操作方法： 序号及步骤名称主要作业方法和操作要求 工艺质量要求搬运、开箱检查用汽车将母线运至施工现场运输时封车一定牢固，并有专人监护通知有关部门开箱检查1、开箱时检查母线有无损坏、变形，附件是否齐全与厂家装箱单和施工图是否一致；2、发现问题应作好记录、并及时与厂家联系解决； 3、运至现场的母线应有防雨措施，各断口处应用塑料布包扎，防止进入灰尘和雨水。

发放编号： 文件编号：印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线及共箱母线安装作业项目施工作业指导书陕西电建印尼亚齐火电项目部2011 年9月印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线安装作业项目施工作业指导书编制：审核：批准：批准日期： 年 月 日PLN Nagan Raya NAD 2×110MW目 录1 适用范围 (2)2 编制依据 (2)3 工程概述 (2)4施工准备 (2)5施工技术要点 (3)6工艺质量要求 (7)7安全施工注意事项 (9)1、 适用范围适用于印尼亚齐火电工程2×110MW(GFB)机组共箱母线和发电机离相封闭母线的安装。

2、 编制依据2.1浙江电力设计院提供的施工图纸（图号：F6051S-D0401、D0402）；2.2 GBJ149-90《电气装置安装工程母线装置施工及验收规范》2.3 DL/T754-2001《铝母线焊接技术规程》；2.4 DL/T5161.1-5161.17-2002《电气装置安装工程质量检验及评定规程》；2.5《火电施工质量检验及评定标准》（焊接篇）1996版；2.6印尼亚齐火电项目PLTU Nagan NAD 2×110MW施工组织设计；2.7设备厂家的随机资料；3、工程概述本工程采用发电机变压器组单元接线，共设计2组单元接线。

从发电机出口到主变低压侧套管回路采用全连式离相封闭母线，从高厂变低压侧套管到6KV进线开关回路采用共相母线。

施工中的封闭母线均由江苏天源华威电气集团有限公司生产。

离相、共箱封闭母线采用厂家预制成不同长度的标准直线段、90°转弯段、T接段和各种不同长度的配合段，离相母线外壳采用抱箍与支座进行固定，母线外壳和导体的焊接均采用氩弧焊进行施工。

母线箱安装作业指导书１、编制依据1.1 DL/T5161.4-2002《母线装置施工质量检验》1.2 GBJ149-90 《电气装置安装工程母线装置施工及验收规范》1.3 设备厂家资料及安装使用说明书1.5《电力建设安全工作规程》2、施工内容3、作业准备及作业环境条件3．1 施工人员配置及要求熟悉图纸、场地以及施工安装工艺要求的专业技术人员1名有高级工或者技师以上等级资格的高压电气安装作业组长或班长1名有中级工以上等级资格的高压电气安装工4名有中级工以上等级资格的起重工1名有中级工以上等级资格的普通焊工1名有专业资格证书的母线焊工1名辅助工8名。

3.1.2 施工人员必须具备技术等级合格证方可上岗，辅助工在上岗前需进行针对性的技术安全培训。

3.1.3 做好施工人员的技术交底和安全交底工作。

3．2 施工工、机具准备在施工过程中，需配置的工、机具：4a.母线箱运到现场后,应存放在干燥、通风、远离潮湿及含有腐蚀性气体的场所.开箱验收前应提前通知制造厂人员到达现场共同验收.b.产品开箱后,首先应检查箱内的产品有无因运输及其他原因发生的碰撞损坏现象，如有损坏现象，应做好记录.双方验收人员在记录上签字.c.对于各箱零部件、应根据装箱清单仔细核对箱内零部件的名称、型号、数量.d.对于散部件、标准件，特别是镀银件验收后，应立即运往专用保管库，分类登记，按图样要求及施工进度发放零部件.防止因存放在露天仓库造成受潮、腐蚀及损坏.e.厂家图纸资料齐全.资料包括:设备装箱清单、产品合格证、出厂试验报告、产品安装图和使用说明书.f.用吊车、汽车把母线转运到安装现场附近，严禁碰撞和拖拉.5母线就位安装a.以厂家按照图和设计院图纸为依据，焊好母线吊点安装好支持结构。

b. 母线箱由厂家成套供给，母线全封闭在箱内。

c. 母线箱按厂家的分段、标志，按编号有顺序的安装就位，并调整误差合格。

安装顺序以从变压器低压侧出线开始为宜.具体施工根据现场施工情况而定.d.母线与外壳同心，两相邻母线及外壳应对准，连接后不应使母线及外壳受机械压力.e.每段母线组装后，检查母线对外壳绝缘，并做好记录.f. 母线箱安装组合时，要求现场清洁，严防杂物尘土进入封闭母线内部6母线的连接a.按厂家的装配图连接变压器、母线箱等。

共箱封闭母线安装作业指导书1 工程概况1.1 工程概况共箱封闭母线外形一般为矩形，大小根据内部导体的尺寸、封母的电压等级决定。

共箱封闭母线分为交流母线、直流母线和单相母线。

封母内部导体有铜制和铝制两种，通过绝缘子和母线金具固定在封母外壳内，在封母穿墙处封母内部加装有绝缘材质的穿墙隔板；封母外壳有铝制和铁制两种材质，一般多使用铝制。

1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：施工准备、共箱母线的运输、共箱母线预就位、支吊架安装和共箱母线就位、共箱母线组合安装、共箱母线调整、封闭。

1.2.2 施工工期视封母长度决定2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并由专业公司技术负责人组织进行了图纸会检，确认图纸无问题。

3.1.2施工方案已确定，并经项目部技术负责人审核批准。

3.1.3施工场地能够满足施工要求，材料预算和设备均已到货。

3.1.4作业指导书编制完毕。

3.1.5技术人员按照作业指导书，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。

3.2 作业人员3.2.1作业人员配置、资格3.2 作业工机具3.3 安全器具施工安全用具统计表3.4 工序交接3.4.1设备安装前，施工场地应满足施工要求并清理干净。

3.4.2建筑工程用于安装共箱母线的钢结构部分应验收完毕。

4 作业程序和方法4.1 施工方法共箱母线安装时，应首先根据厂家图纸确定每个支架的安装位置。

共箱母线采用吊架安装时，先将共箱母线吊架的吊杆安装牢固，再用倒链将共箱母线吊起，安装第一层托架（槽钢），安装完后将共箱母线放在托架上；再将另一分支共箱母线用倒链拉起，采用相同的方法安装牢固。

共箱母线放置到吊架上后，将每段共箱母线连接在一起。

连接时，可以只连接共箱母线外壳，而不连接内部母线，便于共箱母线安装完毕后进行调整。

共箱母线采用托架安装时，应在共箱母线运输之前，将共箱母线托架安装完毕，共箱母线运到现场后直接就位。

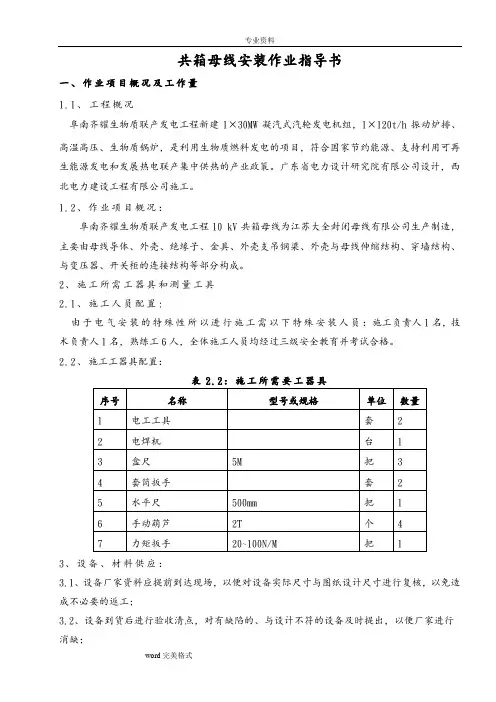

共箱母线安装作业指导书一、作业项目概况及工作量1.1、工程概况阜南齐耀生物质联产发电工程新建1×30MW凝汽式汽轮发电机组，1×120t/h振动炉排、高温高压、生物质锅炉，是利用生物质燃料发电的项目，符合国家节约能源、支持利用可再生能源发电和发展热电联产集中供热的产业政策。

广东省电力设计研究院有限公司设计，西北电力建设工程有限公司施工。

1.2、作业项目概况：阜南齐耀生物质联产发电工程10 kV共箱母线为江苏大全封闭母线有限公司生产制造，主要由母线导体、外壳、绝缘子、金具、外壳支吊钢梁、外壳与母线伸缩结构、穿墙结构、与变压器、开关柜的连接结构等部分构成。

2、施工所需工器具和测量工具2.1、施工人员配置:由于电气安装的特殊性所以进行施工需以下特殊安装人员：施工负责人1名，技术负责人1名，熟练工6人，全体施工人员均经过三级安全教育并考试合格。

2.2、施工工器具配置：表2.2：施工所需要工器具3、设备、材料供应：3.1、设备厂家资料应提前到达现场，以便对设备实际尺寸与图纸设计尺寸进行复核，以免造成不必要的返工；3.2、设备到货后进行验收清点，对有缺陷的、与设计不符的设备及时提出，以便厂家进行消缺；3.3、所有施工用材料在开工前应备齐，领取材料、清点并检查有无缺陷。

3.4、本工程需材料:表3.4：共箱母线安装所需要材料4、施工场地及环境要求：4.1、共箱母线安装前要求土建的支撑钢梁制作及验收完毕，道路平整、室内脚手架等障碍物应拆除，配电室内照明充足，若光线不足应加装照明用具。

4.2、上道工序的确认：检查、核对厂高变、盘柜、支架、孔洞安装位置及尺寸，避免造成返工，窝工。

5、施工顺序、方法及要求5.1、施工流程图图5.1：共箱母线作业流程图5.2、作业内容、方法及要求5.2.1、设备的开箱、倒运：(1)设备开箱验收时EPC、监理、业主、生产厂家及施工人员五方鉴证开箱；(2)开箱时严禁将撬棍伸入木箱内乱撬，以免损伤共箱封闭母线外壳；(3)开箱时应按设计图纸核对共箱母线的数量、型号规格、尺寸是否符合设计要求，检查外观是否合格，产品的技术文件、合格证等应齐全，并做好记录，收存好合格证的原件和制造厂的图纸及有关资料；(4)共箱封闭母线外壳应完整，无裂纹、变形现象；(5)直线段母线导体不应有明显弯曲，热缩套表面不应有磕碰、划痕，母线外观应无机械损伤、裂纹、变形；(6)共箱封闭母线绝缘支持隔板应光洁、完整、无损伤，底座连接应紧固；(7)开箱拆下的包装物应集中堆放，及时处理，以防钉子扎脚。

作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。

重要工序过程监控表作业指导书修改意见征集表回收签名（日期）：目录1 编制依据及应用标准 (1)2 工程概况及施工范围（以金竹山电厂扩建工程为例） (1)2.1工程概况 (1)2.2施工范围 (1)3 施工人员配备与人员资格 (2)3.13.1施工作业人员配备 (2)3.2参加作业人员的素质要求 (2)4 施工所需机械装备及工器具、安全防护用品配备 (2)5 施工条件及施工前准备工作 (3)6 作业程序、方法及要求 (3)6.1作业程序流程图 (3)6.2作业方法及要求 (4)7 质量控制及质量验收 (6)7.1质量控制标准 (6)7.2中间控制见证点设置 (7)7.3中间工序交接点设置 (7)7.4工艺纪律及质量保证措施 (7)8 安全文明施工及环境管理要求和措施 (7)表8-1职业健康安全风险控制计划 (8)表8-2环境因素及控制措施 (9)1 编制依据及应用标准1.1《电气装置安装工程母线装置施工及验收规范》GBJ149－90。

1.2《电力建设安全工作规程》DL5009.1-2002。

1.3公司《质量、安全健康、环境管理手册》（2004-11-20）1.4封闭母线出厂技术资料1.5设计院相关图纸1.6电力建设安全健康与环境管理工作规定。

1.7《火力发电机组施工创优工艺质量手册》1.8《中华人员共和国工程建设标准强制性条文》第三篇电气、输变电工程（2006年版）；1.9 《施工组织设计》2 工程概况及施工范围（以金竹山电厂扩建工程为例）2.1工程概况2.1.1本工程共箱封闭母线由北京电力设备总厂生产，其规格、型号及数量如下：交流励磁共箱封闭母线：AC1000V，4000A 数量：30米直流励磁共箱封闭母线：DC1000V，4500A 双极数量：20米直流励磁共箱封闭母线：DC1000V，4500A 单极数量：12米6KV共箱封闭母线：GFM—10/3500 数量：430米6KV共箱封闭母线：GFM—10/2500 数量：768米2.1.2封母的布置方式：2.1.2.1 6KV共箱封母：厂房内部分采用悬吊方式，厂房外部分采用支撑方式。

母线安装工程作业指导书文件编号：NS/QEO/ZDS-DQ01 批准：赵云审核：李明智编制人：崔志瀚1、准备工作1.1 技术准备开工前，首先对设计图纸的母线、金具、绝缘子，支持瓷瓶等型号参数、数量与生产厂家提供的技术数据进行核对。

对照图纸，现场进行实地勘察，并要保证所要安装的母线，其相间距离、对地距离应符合图纸要求及安装规范，以上总是如不符合应及时向设计部门反映。

对母线的基础、架构、横梁、支柱进行检查，对焊接质量、孔位、尺寸进行检查核对。

屋内、屋外建筑应达到允许安装母线的强度。

预留孔，预埋件，应符合设计要求及母线验收规范，有可能损坏安装母线装置或安装后不能再进行的工作应全部结束并办理转序。

1.2 机具准备硬母线施工现场要选择离安装点近一些，硬母线施工前必须具有下列机具：台虎钳、母线平弯机、母线立弯机、台钻等，必要时要有母线校正机，母线剪切机和母线铣削机。

还要配备木锤、钢锯、锉刀、钢丝刷、铁平锤、力矩板手、直尺、角尺和线垂、水平尺等常用工具。

软母线安装需用钢卷尺、钢板尺、游标卡尺、压接线夹的液压机，架设母线所需电动卷扬机或机动绞磨、钢丝绳、卸卡、滑车、双钩、测力板手、地锚。

对槽形母线，管形母线，封闭母线的安装还必须准备好氩弧焊机、坡口机。

1.3 材料的准备与检查软母线施工前检查所使用的耗材是否全部到齐。

母线到达现场后，供应部门应提供出厂合格证、材质报告单，质检员、供应人员一同对母线进行进货检查。

绝缘子与穿墙套管安装前检查其规格、型号与出厂证明文件，表面不应有伤痕、裂纹、砂眼等缺陷，瓷件法兰应完整无裂纹、胶合处真实完整，结合牢固，并经试验合格。

线路金具检查其零件是否齐全，做到受奖只检查存放分类，并做好预加工工作，如清理、钻孔、接触面加工、搪锡等。

绝缘子要放置在离施工地点较近的地方，先进行外观清理检查，耐压试验，最后组装成串。

2 硬母线制作与安装2.1 硬母支架的制作与安装03母线支架的制作和安装应根据施工设计图及安装地点的实际情况进行，金属结构除锈应彻底，防腐漆涂刷均匀。

母线安装作业指导书1 目的为规范封闭插接母线的安装操作，有效防止和杜绝母线的使用质量和触电击安全事故的发生，确保母线安全运行，特制定本作业指导书。

2 适用范围适用于房建工程的0.4kV 以下室内电气安装工程的封闭插接母线安装。

3 术语定义无4 职责4.1 机电部施工人员熟悉图纸、方案，并进行安全、技术交底。

4.2 安质部负责对所属工程的母线安装过程进行检查监督。

4.3 施工作业人员按照本标准母线安装作业过程进行控制。

5 作业流程图6 作业标准 6.1准备工作6.1.1个人防护用品：工作服、防滑鞋、防护手套、粉末灭火器等。

6.1.2工具准备:工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手，钢角尺、钢卷尺、水平尺、绝缘摇表等。

6.1.3材料准备：封闭插接母线应有出厂合格证、安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级、应符合设计要求，各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品，防腐油漆、面漆、电焊条等应有出厂合格证。

6.1.4作业条件：施工图纸及产品技术文件齐全，封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕，电气设备（变压器、开关柜等）安装完毕，且检验合格6.1.5技术准备：施工图纸和技术资料齐全，施工方案编制完毕并经审批，施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

6.2安装工作6.2.1设备点件检查6.2.1.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。

6.2.1.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

6.2.1.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。

6.2.1.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

6.2.2支架制作6.2.2.1根据施工现场结构类型，支架应采用角钢或槽钢制作。

共箱封闭母线安装维护说明书士林母线目录一．共箱封闭母线安装说明二．共箱封闭母线安装顺序三．现场共箱封闭母线施工具备的条件四．共箱封闭母线的搬运与起吊五．共箱封闭母线的检查六．共箱封闭母线的表面处理七．共箱封闭母线与各设备的连接八．配合试验九．安全注意事项十．共箱封闭母线的维护十一．联系、传真、联系人一、共箱封闭母线安装说明：1.1本说明适合于我厂生产的各种型号的共箱封闭母线的安装与使用。

1.2编制依据1.2.1设计的电气设备布置图册以及共箱封闭母线的安装图册。

1.2.2电气装置安装工程母线装置施工及验收规。

1.2.3共箱封闭母线技术协议或技术要求。

1.3遵循标准1.3.1 JB/T9639-1999《封闭母线》；1.3.2《高压输变电设备的绝缘配合及高电压试验技术》GB 311.1-6；1.3.3《交流高压电器在长期工作时的发热》GB763-90；1.3.4《高压电器动热稳定》GB2706-89；1.3.5《包装贮运标志》GB191；1.3.6《电气装置安装工程装置母线装置施工及验收规》GBJ149-901.3.7《户外防腐电工产品的涂漆》JB2420二、共箱封闭母线安装顺序原则为先户后户外，户为先里后外，即按照母线总装配图安装就位，并进行尺寸调整，最后进行断口处连接。

三、现场共箱封闭母线施工具备的条件：安装前必须进行母线检查，目测支持绝缘子是否有损坏、破裂现象，母线是否有箱体变形，搽划伤，母线导体是否移位等现象，如发现以上问题需及时处理以便母线安装后造成不必要的返工。

3.1共箱封闭母线安装前须准备以下工具：吊车，葫芦，软质绳具或套有橡胶管的钢丝绳，力矩扳手，螺丝刀，木锤，铁锤，卷尺，水平仪，线坠，纱布，吸尘器清洗------溶剂），干净的白软布，防水布，锉刀，安全带，安全帽，弹丝，电源等各种必备件。

3.2土建工程，变压器与开关柜的尺寸和高程检查：在开始安装前，检查土建工程、变压器的尺寸和高程是必不可少的，因为它是顺利进行共箱母线安装的基础，可以了解它与合同中土建和布置图间的差异，基础中心标高测量及修正，以共箱母线图及生产厂家封闭母线的总装配图为依据，变压器低压套管和墙预留孔为基础，校对以下尺寸，不符合时需进行修正，修正误差为±3mm/m，整体不大于±5mm。

离相封闭母线及共相母线安装作业指导书发放编号：文件编号：印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线及共箱母线安装作业项目施工作业指导书陕西电建印尼亚齐火电项目部2011 年9月印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线安装作业项目施工作业指导书编制：审核：批准：批准日期：年月日PLN Nagan Raya NAD 2×110MW目录1 适用范围 (2)2 编制依据 (2)3 工程概述 (2)4施工准备 (2)5施工技术要点 (3)6工艺质量要求 (7)7安全施工注意事项 (9)1、适用范围适用于印尼亚齐火电工程2×110MW(GFB)机组共箱母线和发电机离相封闭母线的安装。

2、编制依据2.1浙江电力设计院提供的施工图纸（图号：F6051S-D0401、D0402）；2.2 GBJ149-90《电气装置安装工程母线装置施工及验收规范》2.3 DL/T754-2001《铝母线焊接技术规程》；2.4 DL/T5161.1-5161.17-2002《电气装置安装工程质量检验及评定规程》；2.5《火电施工质量检验及评定标准》（焊接篇）1996版；2.6印尼亚齐火电项目PLTU Nagan NAD 2×110MW施工组织设计；2.7设备厂家的随机资料；3、工程概述本工程采用发电机变压器组单元接线，共设计2组单元接线。

从发电机出口到主变低压侧套管回路采用全连式离相封闭母线，从高厂变低压侧套管到6KV进线开关回路采用共相母线。

施工中的封闭母线均由江苏天源华威电气集团有限公司生产。

离相、共箱封闭母线采用厂家预制成不同长度的标准直线段、90°转弯段、T接段和各种不同长度的配合段，离相母线外壳采用抱箍与支座进行固定，母线外壳和导体的焊接均采用氩弧焊进行施工。

共箱母线安装作业指导文件1.编制依据1.1?电力建设平安工作规程?〔第1局部：火力发电厂〕DL5009.1-20021.2?电气装置安装工程质量检验及评定规程?DL/T 5161.1 — 5161.17-20021.3 «电力建设平安健康与环境治理工作规定?1.4?电气装置安装工程母线装置施工及验收标准?〔GBJ149-90 〕1.5施工图纸〔根据工程实际情况添加〕2.概述适用丁厂用共箱母线的安装.包括6kV配电装置进线及励磁变压器连接到整流柜的交流励磁母线等.3.主要工作量〔根据实际情况填写〕4.作业条件5.施工方案施工工序流程：安装前准备--共箱母线开箱--共箱母线就位--共箱母线调整- -共箱母线焊接、固定、接地--共箱母线试验--共箱母线与设备连接.安装前的准备施工工序卡共箱母线就位施工工序卡编号：0601 — 06b共箱母线焊接、固定、接地施工工序卡编号：0601 — 06c共箱母线试验工序卡编号：0601 — 06d6.QA佥查方案F:工作负责人；E:单项工程师；A:专业工程师；O:业主代表7.平安与文明施工及环境治理1.吊装过程应设专人指挥、专人操作,使用的吊具均应检验合格经过计算论证并符合平安使用的要求.2.施工平■台搭设应牢固、严密,并设有围栏,有孔洞处应敷设平安网,并有隔离举措.3.进行氯弧焊接时,焊接部位下方应铺设阻火石棉,预防火灾.4.施工现场周围和母线下方应活理干净,无易燃、易爆物.5.在变压器附近作业,对变压器套管应有防护举措,预防损坏设备.6.整个安装过程应有专人负责,专人监护7.脚手架搭设应牢固,有防倾倒举措,并经检验合格挂牌前方可使用,脚手板的铺设应紧密,绑扎牢固.8.施工现场应备有足量的平安器材和灭火器.9.现场拉设警戒围绳,并严禁烟火10.春季施工应做好防风、防火举措；设备和脚手架上不得有杂物,预防伤人、伤设备.11.高空作业扎牢平安带.12.母线就位时,人员站在母线外侧,预防挤伤.13.母线起吊应用钢丝绳套或带护套的钢丝绳,严禁使用钢丝绳直接起吊.14.母线就位和与设备连接时应仔细,预防擦碰,损坏设备.15.焊口周围和下方应活理十净,无易燃、易爆物,焊口下方铺设阻火石棉,预防发生火灾16.焊接场地应通风良好,施焊人员佩带防蠹面具和电焊手套,预防中蠹和灼伤.17.配合施焊人员应带防护目镜和电焊手套,预防打眼和灼伤.18.进行母线内部活扫时,应向母线内部通风,预防窒息,并有专人监护.19.母线封闭时应认真检查,严禁遗留任何物品在母线内部.20.熟悉用电规程,预防触电21.施工用电接线正确,绝缘良好.22.正确使用电开工具,电开工具外壳必须可靠接地.23.坚持“五活〞制度,保持现场十净、整洁,不被污染.24.安装过程中,电焊皮线和氧气、乙焕皮线走向整洁、美观,不得私拉乱扯.25.现场及周围不应有易燃、易爆物品.26.工作中应做到工完料尽场地活.27.现场使用的布料、棉纱等要实行集中保管、随用随活,将废物活理到指定地点.28.现场工作人员要注重职业道德,不得乱涂、乱抹.29.电气高压试验必须有专业试验人员进行,现场拉设平安警戒围绳,并设专人监护。

共箱母线安装作业指导书要点1.工程概况1.1工程（系统或设备）概况将该作业指导书所涉及的工程项目（系统或设备）概况作一简介，必要时可用简图表达。

1.2工程量和工期6KV共箱母线从基础制作到安装试验完毕总工期约为50天。

2编制依据2.1 设计院图纸2.2 本工程施工组织总设计、施工组织专业设计（电气专业）2.3《电力建设安全施工管理规》 1995.11.062.4《电力建设安全工作规程（火力发电厂部分）》 DL 5009.1-922.5《火电施工质量检验及评定标准（电气装置）》 1984.122.6《电气装置安装工程母线装置施工及验收规范》 GBJ149-902.7《电气装置安装工程电气设备交接试验标准》 GBJ50150-912.8 厂家安装、使用、维护说明书3作业前的条件和准备3.1技术准备上述人员必须经过入厂三级安全教育，焊接人员、起重工、质检员、安监员、调试人员必须持证上岗，并接受业主及监理人员的检查。

3.3作业工机具3.4材料和设备3.5安全器具3.6工序交接3.7其他4作业程序、方法和内容4.1作业程序的步骤流程4.2作业方法5作业过程中控制点的设置和质量通病及预防5.1质量通病及预防根据具体工程的质量总体目标分解该项目的质量分目标，并编写相应的保证措施。

质量事故、通病及预防：共箱封闭母线安装可能发生的隐患及事故有：内部清理不干净有杂物，母线绝缘低。

3.2.1母线封闭前要彻底清理一遍，保证干净无杂物，并作隐蔽工程验收。

3.2.2封闭母线内的支持绝缘子要清理干净密封良好，特别是母线外壳连接及检查盖的防雨罩按图纸及规范施工，保证外部雨水及潮气无法进入。

5.2作业过程中控制点的设置（R记录确认点、W见证点、H停工待检点、S连续监视监护）5.3质量标准及要求首先要满足设计要求、厂家标准，应满足国家及部颁火电施工检验及评定标准的要求，还应满足合同规定、质量承诺和质量目标的要求。

6作业的安全要求和环境条件6.1作业的安全要求施工危险因素和环境因素辨识及控制对策表工程名称：共箱母线安装可能产生的危险因素和环境因素监督管理措施：包括（一）确定监督控制办法—R 记录确认点；W 见证点；H 停工待检点；S 连续监视监护；（二）规定监督控制责任—班组、专业队、项目部。

1.范围本作业指导书适用于云南滇东发电厂4×600MW机组#2机组6kV共箱母线的安装。

2.引用标准《电气装置安装工程质量检验及评定规程》（DL/T5161-2002）《电气装置工程施工及验收规范》母线安装篇(GBJ149-90)《电力建设安全工作规程》（DL5009.1-2002）3.编制依据根据上述引用标准和设计图纸50-F111S－D0402而编制。

4.工程概况主厂房共箱母线包括备用段至工作段6kV共箱母线、#2高压厂用工作变压器6kV共箱母线、起动/备用变压器6kV共箱母线。

其中，6kV配电室内共箱母线采用吊装结构支承，A列外6kV共箱母线采用支架结构支承。

5.工作量6kV共箱母线安装工程量包括制造厂供货设备材料和施工单位现场加工材料。

现分别列表如下：制造厂供货设备材料表：6.1人员配备需要电气一次设备安装人员8人(组长2人，配合及搬运工人6人)，持有效证件电火焊工、起重工各1人。

6.1工机具配备见下表：6.3.1 制造厂供货材料应无缺陷、外观良好、设备尺寸应符合设计图纸尺寸，现场自备的安装材料也应按图纸尺寸加工完毕。

6.3.2室外6kV共箱母线基础、构架及6kV配电室的屋顶、楼板施工完毕，并经验收移交安装。

所有支吊点预埋铁件位置应与共箱母线支吊架安装尺寸大体吻合，所有共箱母线穿越的预留孔洞应符合设计要求.6.3.3 为便于主厂房A排柱外6kV共箱母线的安装，必须按规定搭设脚手架和竹跳板，并将竹跳板用#14铁丝绑扎牢固，经验收合格后方可使用。

6.3.4 加工2个活动人字梯，便于6kV配电室内共箱母线的安装。

(见附图)。

7.作业程序和方法7.1设备到货检查：7.1.1 检查厂家成套提供的产品合格证书，产品使用说明书，设备试验数据，图纸以及备品备件、专用工具并做好记录。

7.1.2检查设备型号、规格是否符合设计要求。

7.1.3检查设备缺件型号、规格、数量，并及时反馈给厂家。

7.1.4检查设备缺陷情况和原因，做好记录，向上级部门报告。
