常用定位元件限制的自由度在设计机械系统或装配过程中,常常需要考虑定位元件的使用。
定位元件是指可以控制零件相对位置和方向的元件,它们在机械系统的装配过程中起着非常重要的作用。
然而,很多人在使用定位元件时存在一些误区,不了解它们的限制和自由度,从而影响了机械系统的性能和稳定性。
因此,了解常用定位元件的限制对于机械系统的设计和安装具有重要的指导意义。
首先,我们来介绍一下常见的定位元件。
常用的定位元件包括销、销孔、齿轮、键槽等。
这些元件通常用于定位和传递力或扭矩。
在设计和选择这些定位元件时,需要考虑它们的限制和自由度。
销是一种常见的定位元件,它通常用于固定两个工件的相对位置。
在使用销时,需要考虑其在径向和轴向上的限制。
在径向上,销的直径和孔的直径必须匹配,并提供适当的间隙以确保工件的相对位置。
在轴向上,销的长度必须足够长,以将工件牢固地固定在一起,但也不能过长,以免影响工件的安装和拆卸。
销孔是一种常见的定位元件,它通常用于固定工件的位置和方向。
在使用销孔时,需要考虑其在径向和轴向上的限制。
在径向上,销孔的直径必须与销的直径匹配,并提供适当的压力以确保工件的位置。
在轴向上,销孔的深度必须足够长,以确保销充分插入,并且不能太深,以免影响工件的组装。
齿轮是一种常见的定位元件,它通常用于传递扭矩和控制工件的相对位置。
在使用齿轮时,需要考虑其在轴向和径向上的限制。
在轴向上,齿轮的长度必须足够长,以确保扭矩的传递和工件的相对位置。
在径向上,齿轮的直径必须与孔匹配,并提供适当的间隙以确保齿轮的正常运转。
键槽是一种常见的定位元件,它通常用于固定轴和套筒的相对位置。
在使用键槽时,需要考虑其在径向和轴向上的限制。
在径向上,键槽的宽度必须与键匹配,并提供适当的压力以确保轴和套筒的相对位置。
在轴向上,键槽的深度必须足够长,以确保键充分插入,并且不能太深,以免影响工件的安装和拆卸。
在使用定位元件时,还需要考虑其材料的选择和表面处理。
定位方法与定位元件定位方法与定位元件在工程设计和制造领域中起到非常重要的作用。
定位是确保机械零部件、设备或系统正确安装和组装的过程。
一个好的定位方法和定位元件能够提高生产效率,减少装配误差,提高产品质量。
下面将详细介绍定位方法与定位元件。
一、定位方法1.几何定位法:几何定位法是利用机械几何关系进行定位的方法。
常见的几何定位方法有:平面定位、四点定位、三点定位、二点定位等。
四点定位是最常用的一种几何定位方法,可以确保零部件在三个平面上的位置和方向。
在机械设计和制造中,通常使用直线或面的几何形状进行定位,例如棱形定位销、矩形定位销、平面定位销等。
2.相对定位法:相对定位法是根据零部件之间的相对位置进行定位的方法。
可以使用相对位置进行定位的零部件有:销轴与轴孔、销轴与轴承、螺纹和螺母等。
相对定位法通常采用夹紧或卡紧的方式,以确保零部件之间的相对位置不变。
3.量绝对位置定位法:量绝对位置定位法是利用测量仪器对零件或产品进行定位的方法。
常用的测量仪器有卡尺、游标卡尺、百分表、坐标测量机等。
通过测量仪器测量零部件的尺寸和位置,可以实现高精度的定位。
4.灵活定位法:灵活定位法是利用柔性零部件进行定位的方法。
柔性零部件通常是弹性元件或弹簧,可以在一定范围内进行弯曲、伸缩和扭转。
通过调整柔性零部件的形状,可以实现零部件的精确位置和方向。
5.模板定位法:模板定位法是使用特制的模板或夹具进行定位的方法。
模板定位法可以保证零部件的位置和方向都是精确的。
在大批量生产中,模板定位法可以提高生产效率和一致性。
6.力定位法:力定位法是利用力的作用进行零部件定位的方法。
常见的力定位法有气缸定位、液压定位、弹簧定位等。
通过施加力的方式,可以将零部件精确地定位到指定位置。
二、定位元件1.定位销:定位销是最常用的定位元件之一,它通过精确加工和配合,将零部件定位到指定位置。
定位销有多种形状,包括圆形、方形、矩形、棱形等。
2.定位套:定位套通常由金属材料制成,具有高强度和刚性。
定位元件的概念定位元件的概念定位元件是一种用于机械装配中定位和固定零部件的机械组件,通常由金属或塑料制成。
它们是机械工程中不可或缺的一部分,因为它们可以确保装配部件的准确位置和方向,从而提高装配速度和精度。
本文将介绍定位元件的类型、功能、应用以及选型。
一、定位元件的类型1. 弹簧销:弹簧销是一种常见的定位元件,它通常由钢制成。
弹簧销有一个弹性销体和一个固定在工作表面上的壳体。
当弹性销体插入壳体时,它会产生压力并保持零件在正确位置。
2. 滑动导轨:滑动导轨是一种直线运动轴承,通常由铝合金或钢制成。
滑动导轨具有低摩擦系数和高刚度,适用于高精度运动控制。
3. 夹紧块:夹紧块是一种可以固定零部件并锁住它们的机械组件。
夹紧块通常由钢制成,并使用手柄或螺旋机构进行操作。
4. 定位销:定位销是一种用于定位和固定零部件的轴状元件。
它通常由钢制成,具有高强度和耐磨性。
定位销通常与孔配合使用,以确保零件的准确位置。
5. 定位套筒:定位套筒是一种用于定位和固定零部件的圆柱形元件。
它通常由铜或钢制成,并安装在孔中以确保零件的准确位置。
二、定位元件的功能1. 精确定位:定位元件可以精确定位零部件,从而提高装配速度和精度。
2. 固定零部件:定位元件可以固定零部件,防止其在运动中移动或松动。
3. 支撑负载:某些类型的定位元件可以支撑负载,从而提高机械系统的刚度和稳定性。
4. 提高生产效率:通过使用适当的定位元件,可以提高生产效率并降低成本。
三、定位元件的应用1. 机械加工:在机械加工中,需要使用各种类型的夹具来夹紧工作物,并使用各种类型的夹紧块、定位销和定位套筒来确保工作物的准确位置。
2. 模具制造:在模具制造中,需要使用各种类型的定位元件来定位和固定模具零件,以确保模具的精度和稳定性。
3. 机器人控制:在机器人控制中,需要使用各种类型的滑动导轨和直线导轨来支撑机器人运动,并使用夹紧块来锁定机器人末端执行器。
4. 自动化装配:在自动化装配中,需要使用各种类型的弹簧销、夹紧块、定位套筒和定位销来确保零部件的准确位置,从而提高装配速度和精度。
定位元件与定位方法的选用工件的定位是通过工件上的定位基准面和夹具上定位元件工作表面之间的配合或接触实现的,一般应根据工件上定位基准面的形状,选择相应的定位元件。
一、工件以平面定位:工件以平面定位时,常用定位元件:固定支承、可调支承、浮动支承、辅助支承。
(一)固定支承固定支承有支承钉和支承板两种形式,平头支承钉和支承板用于已加工平面的定位;球头支承钉主要用于毛坯面定位;齿纹头支承钉用于侧面定位,以增大摩擦系数。
限制一个移动自由度。
(二)可调支承可调支承用于工件定位过程中,支承钉高度需调整的场合,可调支承大多用于毛坯尺寸、形状变化较大,以及粗加工定位。
限制一个移动自由度。
(三)浮动支承工件定位过程中,能随着工件定位基准位置的变化而自动调节的支承,称为浮动支承。
浮动支承常用的有三点式和二点式,无论哪种形式的浮动支承,其作用相当于一个固定支承,只限制一个移动自由度,主要目的是提高工件的刚性和稳定性。
用于毛坯面定位或刚性不足的场合。
(四)辅助支承辅助支承是指由于工件形状、夹紧力、切削力和工件重力等原因,可能使工件在定位后还产生变形或定位不稳,为了提高工件的装夹刚性和稳定性而增设的支承。
因此,辅助支承只能起提高工件支承刚性的辅助定位作用,而不起限制自由度的作用,更不能破坏工件原有定位。
二、工件以圆孔定位工件以圆孔定位时,常用的定位元件有:定位销、圆柱心轴、圆锥销、圆锥心轴。
1、定位销定位销分为短销和长销。
短销只能限制两个移动自由度,而长销除限制两个移动自由度外,还可限制两个转动自由度。
2、圆柱心轴圆柱心轴定位有间隙配合和过盈配合两种。
间隙配合拆卸方便,但定心精度不高;过盈配合定心精度高,不需夹紧,但装拆工件不方便。
3、圆锥销采用圆锥销定位时,圆锥销与工件圆孔的接触线为一个圆,限制工件三个移动自由度4、圆锥心轴限制工件三个移动自由度和两个转动自由度。
三、工件以外圆柱面定位工件以外圆柱面定位时,常用定位元件:支承板、V形块、定位套、半圆孔衬套、锥套和三爪自动定心卡盘,最常见的是V形块和三爪自动定心卡盘。

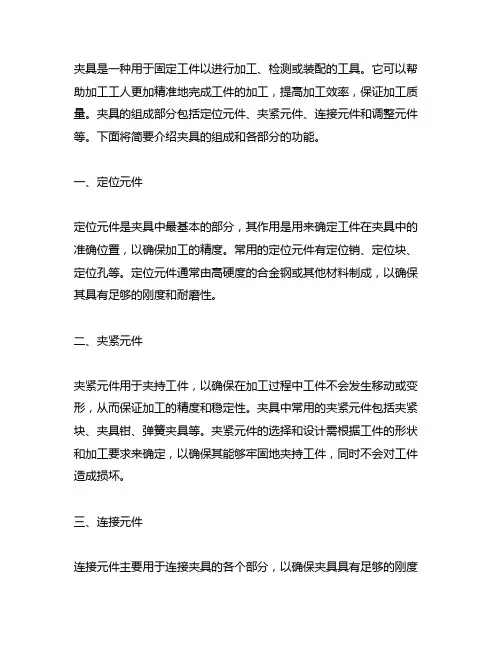

夹具是一种用于固定工件以进行加工、检测或装配的工具。
它可以帮助加工工人更加精准地完成工件的加工,提高加工效率,保证加工质量。
夹具的组成部分包括定位元件、夹紧元件、连接元件和调整元件等。
下面将简要介绍夹具的组成和各部分的功能。
一、定位元件定位元件是夹具中最基本的部分,其作用是用来确定工件在夹具中的准确位置,以确保加工的精度。
常用的定位元件有定位销、定位块、定位孔等。
定位元件通常由高硬度的合金钢或其他材料制成,以确保其具有足够的刚度和耐磨性。
二、夹紧元件夹紧元件用于夹持工件,以确保在加工过程中工件不会发生移动或变形,从而保证加工的精度和稳定性。
夹具中常用的夹紧元件包括夹紧块、夹具钳、弹簧夹具等。
夹紧元件的选择和设计需根据工件的形状和加工要求来确定,以确保其能够牢固地夹持工件,同时不会对工件造成损坏。
三、连接元件连接元件主要用于连接夹具的各个部分,以确保夹具具有足够的刚度和稳定性。
常用的连接元件包括螺栓、螺母、销钉、销子等。
连接元件的材料和制造工艺对夹具的性能和寿命具有重要影响,因此需要进行合理的选择和设计。
四、调整元件调整元件用于调节夹具的位置和尺寸,以适应不同工件的加工要求。
常用的调整元件包括调整螺杆、调节块、调整垫等。
调整元件的设计和制造需要考虑到其对夹具精度和稳定性的影响,以确保夹具能够满足不同工件的加工要求。
夹具的组成部分各具不同的功能,它们共同协作以确保加工的精度、稳定性和效率。
在夹具的设计和制造过程中,需要对各部分的功能和性能有清晰的了解,并进行合理的选择和设计,以确保夹具能够满足不同工件的加工要求。
夹具的使用和维护也需要严格按照相关规程进行,以保证其长期稳定的工作状况。
夹具作为一种专用工具,在工业生产中扮演着至关重要的角色。
它不仅能够帮助加工工人更加精准地完成工件的加工,提高加工效率和保证加工质量,同时还能够有效地降低生产成本,提高企业的竞争力。
对夹具的组成部分和功能有深入的了解能够帮助企业做出更加明智的决策,并提高夹具的使用效率和生产效益。

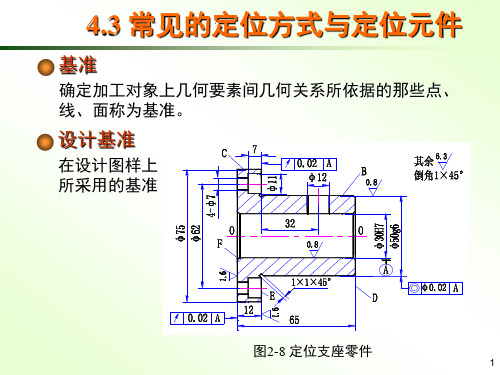

二、常见的定位方式及其定位元件(一)工件以平面定位平面定位的主要形式是支承定位,工件的定位基准平面与定位元件表面相接触而实现定位。
常见的支承元件有下列几种:1. 固定支承支承的高矮尺寸是固定的,使用时不能调整高度。
1)支承钉图5-6所示为用于平面定位的几种常用支承钉,它们利用顶面对工件进行定位。
其中图5-6a 为平顶支承钉,常用于精基准面的定位。
图5-6b为圆顶支承钉,多用于粗基准面的定位。
图5-6c为网纹顶支承钉,常用在要求较大摩擦力的侧面定位。
图5-6d为带衬套支承钉,由于它便于拆卸和更换,一般用于批量大、磨损快、需要经常修理的场合。
支承钉限制一个自由度。
2)支承板支承板有较大的接触面积,工件定位稳固。
一般较大的精基准平面定位多用支承板作为定位元件。
图5-7是两种常用的支承板,图5-7a为平板式支承板,结构简单、紧凑,但不易清除落入沉头螺孔中的切屑,一般用于侧面定位。
图5-7b为斜槽式支承板,它在结构上做了改进,即在支承面上开两个斜槽为固定螺钉用,使清屑容易,适用于底面定位。
短支承板限制一个自由度,长支承板限制两个自由度。
支承钉、支承板的结构、尺寸均已标准化,设计时可查国家标准手册。
2•可调支承可调支承的顶端位置可以在一定的范围内调整。
图5-8为几种常用的可调支承典型结构,按要求高度调整好调整支后,用螺母2锁紧。
可调支承用于未加工过的平面定位,以调节补偿各批毛坯尺寸误差,一般不是对每个加工3 V) c) d)图5-8 几种常用的可调支承1—可调支承螺钉2 —螺母图5-6 几种常用支承钉b)图5-7 两种常用的支承板工件进行调整,而是一批工件毛坯调整一次。
3.自位支承又称浮动支承,在定位过程中,支承本身所处的位置随工件定位基准面的变化而自动调整并与之相适应。
图5-9是几种常见的自位支承结构,尽管每一个自位支承与工件间可能是二点或三点接触,但实质上仍然只起一个定位支承点的作用,只限制工件的一个自由度,常用于毛坯表面、断续 表面、阶梯表面定位。
常用定位元件1)支承钉图2-26所示为国家标准规定的三种支承钉,其中A型多用于精基准面的定位,B型多用于粗基准面的定位,C型则多用于工件的侧面定位。
2)支承板图2-27所示为国家标准规定的两种支承板,其中B型用的较多,A型由于不利于排屑,多用于工件的侧面定位。
3)定位销定位销的构造如图2-28所示。
定位销与工件孔配合部分尺寸公差通常按g6或f7确定。
圆柱销定位通常限制了工件的两个移动自由度。
当要求孔销配合只在一个方向上限制工件自由度时,可采用菱形销,见图2-29a。
有时工件也可用圆锥销定位,见图2-29b,圆锥销定位限制了工件的三个移动自由度。
4)心轴工件在心轴上定位通常限制了除绕自身轴线转动和沿自身轴线移动以外的四个自由度。
图2-30a、b所示为刚性心轴,其中a为间隙配合心轴;b为过盈配合心轴。
除刚性心轴外,在生产中还经常使用弹性心轴(图2-30c)、液塑心轴、自动定心心轴等。
这些心轴在定位同时将工件夹紧,使用很方便。
图2-31所示为小锥度心轴,这类心轴的定位表面带有很小的锥度,一般为K=1∶1000~1∶5000。
工作时,工件楔紧在心轴上,靠孔的微小弹性变形而形成的一段接触长度lk,由此产生的摩擦力带动工件回转,而不需另加夹紧装置。
小锥度心轴定心精度高,可达0.005mm~0.0lmm。
5)定位套工件以外圆柱面为基准在夹具中定位主要有两种形式,一种是定心定位,一种是支承定位。
定心定位的定位元件主要是套筒(包括锥套)和卡盘。
套筒定位长径比较大时,限制工件四个自由度(两个移动,两个转动,见图2-32a);套筒定位长径比较小时,只限制工件两个自由度(图2-32b)。
使用锥套定位时,通常限制工件三个移动自由度(图2-32c)。
工件以外圆表面支承定位时常用的定位元件是V型块。
V形块是由两个互成角的平面组成的定位元件。
用V形块定位时,对中性好,装卸工件方便,且可用于非完整外圆表面的定位。
用V形块定位也有长短之分,长的V形块可限制工件四个自由度,而短的(窄的)V形块只能限制两个自由度。
常用定位元件限制的自由度以常用定位元件限制的自由度为标题,本文将介绍常见的定位元件以及它们对机械结构自由度的影响。
定位元件是机械设计中常用的部件,用于确定零件在装配过程中的位置和方向。
通过合理选择和布置定位元件,可以限制机械结构的自由度,保证装配的精度和稳定性。
一、销钉销钉是一种常用的定位元件,它通过在机械结构中的孔中插入销钉来限制零件的相对位置。
销钉的直径和孔的尺寸配合严密,可以实现较高的定位精度。
销钉可以分为定位销和固定销两种类型。
定位销用于确定两个零件的相对位置,而固定销则用于固定零件的位置,以防止其相对移动。
二、销轴销轴也是一种常见的定位元件,它是一种圆柱形的零件,通过在机械结构中的孔中插入销轴来限制零件的相对位置。
销轴的直径和孔的尺寸配合严密,可以实现较高的定位精度。
与销钉相比,销轴可以承受更大的载荷,适用于需要较高刚度和精度的装配。
三、定位块定位块是一种常用的定位元件,它是一种具有特定形状的零件,通过与零件的配合面接触来确定零件的相对位置。
定位块通常有圆形、方形、槽形等不同形状,可以根据具体装配需求选择。
定位块可以通过螺栓或焊接等方式固定在机械结构上,以保证其位置的稳定性。
四、定位销定位销是一种常见的定位元件,它通过在机械结构中的孔中插入定位销来限制零件的相对位置。
定位销具有一定的弹性,可以在装配过程中调整零件的相对位置,以保证装配的精度。
定位销通常由弹簧钢制成,具有较高的刚度和耐磨性。
五、定位套定位套是一种常见的定位元件,它是一种具有孔的零件,通过在机械结构中的轴上套入定位套来确定零件的位置。
定位套可以用于固定轴的位置,以防止其相对移动;也可以用于固定孔的位置,以保证零件的位置稳定。
定位套通常由金属制成,具有较高的刚度和耐磨性。
六、定位块定位块是一种常用的定位元件,它是一种具有特定形状的零件,通过与零件的配合面接触来确定零件的相对位置。
定位块通常有圆形、方形、槽形等不同形状,可以根据具体装配需求选择。
