项目4 齿轮油泵装配图的识读 《机械制图》课件

项目4 齿轮油泵装配图的识读 《机械制图》课件
二、任务实施
1．分离零件 根据方向、间隔相同的剖面线将泵体从装配图中分离出来， 如图4-11(a)所示，由于在装配图中泵体的可见轮廓线可能被其 他零件遮挡，所以分离出来的图形可能是不完整的，必须补全， 将主、左视图对照分析，想象出泵体的整体形状，如图4-11(b) 所示。
任务2 齿轮油泵泵体零件图的拆画
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示，当主动轮逆时针方向转动时，带动从动轮顺时针方向 转动，两轮啮合区内右边的油被齿轮带走，压力降低形成负压，油池内 的油在大气压力作用下进入油泵低压区内的吸油口，随着齿轮的转动， 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器中 需要润滑的部分。
表4-2 直齿圆柱齿轮各部分尺寸计算公式
任务1 齿轮油泵装配图的识读
二、相关知识
图4-5 单个圆柱齿轮的画法
(a)
(b)
图4-6 圆柱齿轮啮合的画法
任务1 齿轮油泵装配图的识读
二、相关知识
③对于斜齿或人字齿的圆柱齿轮，可用三条与齿线方向一致的细实线 表示。
(2)两圆柱齿轮啮合的画法 两标准圆柱齿轮啮合时，两齿轮的分度圆相切，此时分度圆又称为节 圆。两圆柱齿轮的啮合画法，关键是啮合区的画法，其他部分仍按单个 齿轮的画法规定绘制，如图4-6所示。 ①在投影为圆的视图中，两齿轮的节圆相切。啮合区内齿顶圆均用粗 实线绘制，也可省略不画。 ②在投影为非圆的视图中，啮合区的齿顶线和齿根线不必画出，节线 画成粗实线。 ③在剖视图中，啮合区内两齿轮节线重合，画细点画线，齿根线画粗 实线。齿顶线的画法是将一个齿轮的轮齿用粗实线绘制，另一个齿轮的 轮齿被遮挡的部分用虚线绘制，也可省略不画。 如图4-7所示，在啮合区的剖视图中，由于齿根高与齿顶高相差0.25m， （m指的是模数，并不是单位“米’’），因此，一个齿轮的齿顶线与 另一个齿轮的齿根线之间，应有0.25m的间隙。

齿轮油泵装配图31949ppt课件

齿轮油泵装配图31949ppt课件

小结
1. 掌握装配图的规定画法、特殊画法。
2. 画装配图首先选好主视图，确定较好的视图 表达方案，把部件的工作原理、装配关系、
零件之间的连接固定方式和重要零件的主要
结构表达清楚。
3. 根据尺寸的作用，弄清装配图应标注哪几类 尺寸。
4. 掌握正确的画图方法和步骤。画图时必须首 先了解每个零件在轴向、径向的固定方式，
⒋ 分析零件，弄清零件的结构形状。
顺序： ★先看主要零件，再看次要零件； ★先看容易分离的零件，再看其它零件； ★先分离零件，再分析零件的结构形状。
精品课件
35
怎样把零件从装配图中 分离出来呢？
① 根据剖面线的方向和间隔的不同，及视图 间的投影关系等区分形体。
② 看零件编号，分离不剖零件。
③ 看尺寸，综合考虑零件的功用、加工、装 配等情况，然后确定零件的形状。
其余尺寸都在图上按比例直接量取，并圆
整。与标准件连接或配合的尺寸, 如螺纹、
倒角、退刀槽等要查标准注出。有配合要
求的表面，要注出尺寸的公差带代号或偏
差数值。
精品课件
40
(4) 根据零件各表面的作用和工作要求，注出 表面粗糙度代号。
① 配合表面： Ra值取3.2~0.8，公差等级高 的Ra取较小值。
④ 形状不能确定的部分，要根据零件的功用 及结构常识确定。
精品课件
36
如: 泵体
其主体部分的外形和内腔都是长圆形， 腔内容纳一对齿轮，泵体上有轴孔。
前后锥台形的凸起有进、出油口与内腔 相通，泵体左端面有与端盖连接固定用的螺 钉孔和销孔。
底板部分是长方形，左、右各有一个固 定用的螺栓孔，上面的凸台和下面的方槽， 都用于减少加工面。
精品课件

齿轮油泵装配图资料

齿轮油泵装配图资料
齿轮油泵装配图
⒉ 分析部件的工作原理
从表达传动关系的视
图入手，分析部件的工
作原理 。 如图所示，当主动 出油口
进油口
齿轮逆时针转动，从
动齿轮顺时针转动时，
齿轮啮合区右边的压
力降低，油池中的油
在大气压力作用下，
从进油口进入泵腔内。
齿轮油泵工作原理
随着齿轮的转
动，齿槽中的油不断沿箭头方向被轮齿带到左边，高
返回
返回
返回
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
传动齿轮11
根据齿轮油泵装配图拆画的泵体零件图
由装配图拆画零件图
从齿轮油泵中拆出泵体过程演示
（1）从装配图中分离零件
（1）从装配图中分离零件，想象零件结构、形状
wcg
a）分离零件
b) 想象零件形状
分离零件，想象零件形状
主视图：全剖视 左视图、右视图： 反映外形
泵体表达方案的选择
（2）重新确定零件的表达方案
重新确定零件表达方案
（3）标注尺寸及技术要求，填写标题栏。
如图所示，当主动
齿轮逆时针转动，从
动齿轮顺时针转动时，
进油口
齿轮啮合区右边的压 力降低，油池中的油 出油口
在大气压力作用下，
从进油口进入泵腔内。
随着齿轮的转动，齿
槽中的油不断沿箭头
方向被轮齿带到左边， 高压油从出油口送到
齿轮油泵工作原理
输油系统。
压油从出油口送到输油系统。
装配图
齿轮油泵工作原理动态演示
端
齿
盖
顶
上
轴左 孔与轴视图
与泵体内主视图主视图
壁的的源自配配合合

机械制图--齿轮泵工程图、装配图ppt课件

机械制图--齿轮泵工程图、装配图ppt课件

15 GB/T70.1 螺钉M616 12 35
5 GB/T67 垫片
2 纸 δ=1
14 GB/T1096 键 410
1 45
4 GB/T119 销 A518 4 Q235
13 GB/T6170 螺母M121.5 1 35
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
+0.040 -0.017
与泵体配作
0.8
0.8
A
0.8 0.8
6.3 50
65
0.015 B 0.015
B
0.04 A 0
45
70
85
技术要求
B
1. 未注明的铸造圆角R2
B
2. 铸件不得有沙眼、气孔等缺陷。
阀体
比例 1:1 数量
（图号）
制图
日期 重量
材料 HT20-40
重量
7 01-07 右端盖 1 Q235
姓名
日期
6 01-06 泵体
1 Q235
审核
日期
21
二、构思零件形状，拆出零件 泵体
找出泵体的投影
22
下一步：拆除螺母和垫圈
23
下一步：拆除齿轮
24
下一步：拆除压紧螺母
25
下一步：拆除螺钉、销
26
下一步：拆除左端盖
27
下一步：拆除销、螺钉
28
下一步：拆除右端盖、压紧轴套和密封圈
§9-6 看装配图的方法和步骤
以齿轮泵为例 （一）概括了解 （二）了解工作原理和装配关系 （三）了解零件的结构形状和作用 （四）归纳总结
1
一、概括了解
1. 首先根据标题栏、明细表和查阅有关资料了解装配体的名称、用途、零件数量及大致组成 情况。

《机械制图测绘实训》--齿轮油泵测绘

《机械制图测绘实训》--齿轮油泵测绘
图5-3 齿轮油泵的装配示意图及明细表
测绘零件、画零件草图
三、
单元五 齿轮油泵测绘
1.绘制零件图目测徒手绘制。
(3) 要求零件草图清晰工整。
单元五 齿轮油泵测绘
2.画零件草图的步骤
1）了解分析零件 （1）了解分析零件的名称、功用及它在部件中的位置和装配连接关系。 （2）鉴别材料，确定材料名称、牌号。 （3）对零件进行结构分析，凡属标准结构要素应查表核取标准尺寸。 （4）对零件进行工艺分析，分析其制造方法和加工要求以便综合设计要求和工艺要求，较合理地确定尺寸公差、形位公差、表面粗糙度和热处理等一系列技术要求。
单元五 齿轮油泵测绘
图5-19 齿轮油泵零件1泵体轴测图
单元五 齿轮油泵测绘
图5-20 齿轮油泵零件1泵体零件图
谢谢观看 THANKS
图5-2 齿轮油泵的装配关系
绘制装配示意图
二、
单元五 齿轮油泵测绘
（2）图形画好后应将零件编号或零件名 称写出，凡是标准件应按标准标记。
（3）测绘较复杂的部件时，必须画装 配示意图。
（1）对零件的表达通常不受前后层次的限制， 尽可能将所有零件集中在一个视图上表达。
单元五 齿轮油泵测绘
单元五 齿轮油泵测绘
一、
齿轮油泵简介
二、
绘制装配示意图
三、
测绘零件、画零件草图
四、
零件尺寸的测量
五、
画装配图
六、
画零件图
齿轮油泵简介
一、
单元五 齿轮油泵测绘
根据如图5-1所示齿轮油泵实物图，了解齿轮泵的用途，利用所给测量仪器测量出齿轮油泵所有零件尺寸，绘制齿轮油泵主要零件的草图，正确标注尺寸，制订齿轮油泵主要零件的技术要求，并绘制零件图。根据零件图绘制出齿轮泵装配图。

项目4 齿轮油泵装配图的识读 《机械制图》课件

项目4 齿轮油泵装配图的识读 《机械制图》课件
图4-2 齿轮传动的常见类型
任务1 齿轮油泵装配图的识读
二、相关知识
1．直齿圆柱齿轮的几何要素(图4-3) ①齿顶圆：通过轮齿顶部的圆，其直径用da表示。 ②齿根圆：通过轮齿根部的圆，其直径用df表示。 ③分度圆：是一个假想圆，在该圆上，齿厚s与 齿槽宽e的弧长相等。 分度圆直径用d表示，它是设计、制造齿轮时计 算各部分尺寸的基准圆。 ④齿距：分度圆上相邻两齿廓对应点之间的弧长，图4-3 齿轮的几何要素及其代号 用p表示。 ⑤齿高：齿顶圆与齿根圆之间的径向距离，用h 表示。 ·齿顶高：齿顶圆与分度圆之间的径向距离，用 ha表示。 ·齿根高：齿根圆与分度圆之间的径向距离，用 hf表示。 ·齿高：h=ha+hf。 心距：两啮合齿轮轴线之间的距离，用a表示。
如图4-1所示为齿轮油泵装配图，其识读过程可以分解为以下两个任务。
项目4 齿轮油泵装配图的识读
①齿轮油泵装配图的 识读。 ②齿轮油泵泵体零件 图的拆画
图4-1 齿轮油泵装配图
任务1 齿轮油泵装配图的识读
一、任务分析
齿轮油泵是机器中用来输送润滑油的一个部件．齿轮油泵装配 图的识渎要求是：
①了解齿轮油泵部件的工作原理和使用性能。 ②弄清各零件在部件中的功能、零件间的装配关系和连接方式。 ③读懂部件中主要零件的结构形状。 ④了解装配图中标注的尺寸及技术要求。 要识读齿轮油泵装配图，还需要学习有关齿轮方面的知识。
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示，当主动轮逆时针方向转动时，带动从动轮顺时针方向 转动，两轮啮合区内右边的油被齿轮带走，压力降低形成负压，油池内 的油在大气压力作用下进入油泵低压区内的吸油口，随着齿轮的转动， 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器中 需要润滑的部分。

《机械制图》齿轮油泵

《机械制图》齿轮油泵

【连接和固定方式】 弄清零件之间用什么方式连接，零件是如何固定、定位的。
端盖和泵体？
齿轮的轴向定位？
用螺钉连接，用销钉准确定位。 靠齿轮端面与端盖内侧面接触而定位。
【密封装置】 为了防止漏油及灰尘、水分进入泵体内影响齿轮传动，在主动齿轮轴
的伸出端设有密封装置。 端盖与泵体之间有垫片。
垫片的另一个作用是调整齿轮的轴向间隙。
02
经过上面的分析，需进一步了解部件的运动，支撑、 润滑、密封等结构，弄清零件间的配合性质、连接方式等。
读齿轮油泵装配图及由装配图拆画零件图
【看图方法】
1 从主视图入手，根据各装配干线，对照零件在各视图中的投影关系； 2 根据零件序号对照明细表，确定零件名称、数量及位置； 3 由各剖面线的不同方向和间隔，分清各零件轮廓范围和大致形状；
读齿轮油泵装配图及由装配图拆画零件图
【技术要求】
1.齿轮安装后用 手转动传动齿轮 轴时，应灵活。
2.两齿轮轮齿的 啮合面应占齿长 的3/4以上。
由装配图的标题栏可知，该部件名称为齿轮油泵，是 安装在油路中的一种供油装置。由明细栏和外形尺寸可知 它由15种零件组成，其中非标准件10种，结构不太复杂。
(其中注意未画剖面线处，可能是实心杆件、肋板、孔洞和空腔）
4 由装配图上所标注的配合代号，了解零件间的配合关系； 5 利用一般零件结构有对称性、利用相互连接两零件的接触面形状应
大致相同的特点，帮助想象零件形状。
1.了解装配关系 2.了解部件的工作原理
读齿轮油泵装配图及由装配图拆画零件图 1 分析零件间的装配关系
14 GB/T1096 键 410 1 45
4 GB/T119 销 A518 4 Q235
13 GB/T6170 螺母M121.5 1 35

齿轮油泵哈工大课程设计CADCAM图纸

齿轮油泵哈工大课程设计CADCAM图纸

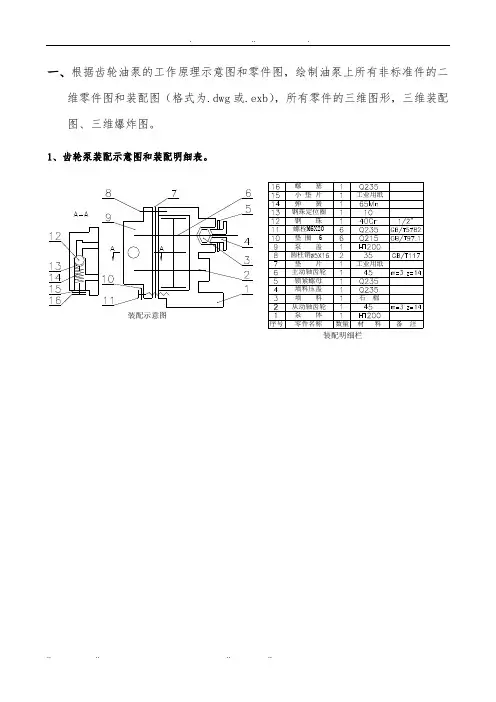

一、根据齿轮油泵的工作原理示意图和零件图，绘制油泵上所有非标准件的二
维零件图和装配图（格式为.dwg 或.exb ），所有零件的三维图形，三维装配图、三维爆炸图。

1、齿轮泵装配示意图和装配明细表。

装配明细栏
装配示意图
螺 塞工业用纸
小 垫 片
弹 簧钢珠定位圈钢 珠螺栓M6X20
垫 圈 6泵 盖圆柱销工业用纸
垫 片主动轴齿轮锁紧螺母填料压盖石 棉
填 料从动轴齿轮泵 体
备 注
材 料零件名称
数量序号
2、从动齿轮轴的零件图。

3、主动齿轮轴的零件图。

4、小垫片的零件图。

5、钢珠定位圈的零件图。

6、弹簧的零件图。

7、泵盖的零件图。

8、齿轮油泵泵体的零件图。

9、齿轮油泵装配图。

10、齿轮油泵装配图爆炸图（参考）。

. .. . .. .. .. ..。

齿轮泵装配图.

齿轮泵装配图.

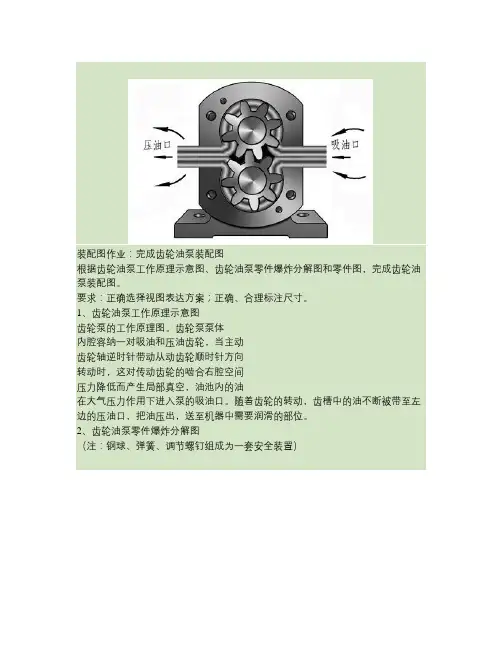

装配图作业：完成齿轮油泵装配图
根据齿轮油泵工作原理示意图、齿轮油泵零件爆炸分解图和零件图，完成齿轮油泵装配图。

要求：正确选择视图表达方案；正确、合理标注尺寸。

1、齿轮油泵工作原理示意图
齿轮泵的工作原理图。

齿轮泵泵体
内腔容纳一对吸油和压油齿轮，当主动
齿轮轴逆时针带动从动齿轮顺时针方向
转动时，这对传动齿轮的啮合右腔空间
压力降低而产生局部真空，油池内的油
在大气压力作用下进入泵的吸油口。

随着齿轮的转动，齿槽中的油不断被带至左边的压油口，把油压出，送至机器中需要润滑的部位。

2、齿轮油泵零件爆炸分解图
（注：钢球、弹簧、调节螺钉组成为一套安全装置）
（泵盖）
（压盖）（螺母）
（齿轮轴）
（从动轴）（弹簧）（齿轮）（钢球）
（防护螺母）（圆柱销）
（调节螺钉）
左端方头对边尺寸：8mm
（泵体）
Rc1/2的有关尺寸（大端）：锥度1：16，大径20.955，小径18.631。

齿轮泵装配图.

齿轮泵装配图.

装配图作业：完成齿轮油泵装配图
根据齿轮油泵工作原理示意图、齿轮油泵零件爆炸分解图和零件图，完成齿轮油泵装配图。

要求：正确选择视图表达方案；正确、合理标注尺寸。

1、齿轮油泵工作原理示意图
齿轮泵的工作原理图。

齿轮泵泵体
内腔容纳一对吸油和压油齿轮，当主动
齿轮轴逆时针带动从动齿轮顺时针方向
转动时，这对传动齿轮的啮合右腔空间
压力降低而产生局部真空，油池内的油
在大气压力作用下进入泵的吸油口。

随着齿轮的转动，齿槽中的油不断被带至左边的压油口，把油压出，送至机器中需要润滑的部位。

2、齿轮油泵零件爆炸分解图
（注：钢球、弹簧、调节螺钉组成为一套安全装置）
（泵盖）
（压盖）（螺母）
（齿轮轴）
（从动轴）（弹簧）（齿轮）（钢球）
（防护螺母）（圆柱销）
（调节螺钉）
左端方头对边尺寸：8mm
（泵体）
Rc1/2的有关尺寸（大端）：锥度1：16，大径20.955，小径18.631。

任务识读齿轮泵装配图PPT课件

任务识读齿轮泵装配图PPT课件

15 GB/T70.1 螺钉M616 12 35
5 GB/T67 垫片
2 纸 δ=1
14 GB/T1096 键 410 1 45
4 GB/T119 销 A518 4 Q235
13 GB/T6170 螺母M121.5 1 35
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
审核
（厂名）
任务1 –识读齿轮泵装配图
装配图的零、部件序号及名细表
装配图上对每个零件或部件都必须编注序号或代号、并填写名细表， 以便生产、看图和图样管理。 一、零、部件序号 序号应标注在 图形轮廓线的外边，并填写在指引线的横线上或圆内。指 引线应从所指零件的可见轮廓内引出，并在末端画一小圆点。 若所指部分不便画圆点时，可在指引线末端画出箭头。 指引线不要彼此相交。 必要时，指引线可画成折线，但只允许弯折一次。 对于零件组，允许采用公共指引线。 每一种零件只编写一个序号。 要沿水平或垂直方向按顺时针或逆时针次序排列整齐 二、名细表
第22页/共67页
任务1 –识读齿轮泵装配图
装配图的零、部件序号及名细表
一、零、部件序号
18
标注序号的注法
指引线末端画箭头
5 4 3
5 4
345 34 5
55
3
公共指引线
指引线可弯折一次
第23页/共67页
任务1 –识读齿轮泵装配图
装配图的零、部件序号及名细表
二、明细表
第24页/共67页
任务1 –识读齿轮泵装配图
第2页/共67页
任务1 –识读齿轮泵装配图
装配图的内容
1.一组图形
表达机器 工作原 理、零 件间装 配关系 、
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

δ =1
材料
Q235 m=3, Z=9 45 m=3, Z=9 45 Q235
二、构思零件形状，拆出零件 泵体
找出泵体的投影
下一步：拆除螺母和垫圈
下一步：拆除齿轮
下一步：拆除压紧螺母
下一步：拆除螺钉、销
下一步：拆除左端盖
下一步：拆除销、螺钉
下一步：拆除右端盖、压紧轴套和密封圈
下一步：拆除两齿轮轴
§9-6 看装配图的方法和步骤
以齿轮泵为例 （一）概括了解 （二）了解工作原理和装配关系 （三）了解零件的结构形状和作用
（四）归纳总结
一、概括了解
1. 首先根据标题栏、明细表和查阅有关资料了解装配体的名称、用途、零件数量及大致组成 情况。 2. 分析视图。阅读装配图时，应分析全图采用了哪些表达方法，为什么采用它们？并找出各 视图间的投影关系，进而明确各视图所表达的内容。
补画出所缺的图线
三、确定视图表达方案
四、合理标注零件的尺寸 70
33 12.5
五、合理注写零件的技术要求
25 -0.05 -0.1 0.8 25 +0.040 -0.017
与泵体配作
其余
A
45°
+0.027 28.76-0.017
A
6.3
0.8
0.7 G3/8
0.8
A
6.3
12.5
120 °
35 5 4 45 35 3 65Mn 2 45 m=2.5,Z=20 1 35 序号 45
橡胶
GB/T67 GB/T119 01-03 01-02 01-01
代号
齿轮油泵
Q235 Q235
姓名 审核
垫片 2 销 A518 4 齿轮轴 1 传动齿轮轴 1 左端盖 1 名 称 数量 比例 重量 日期 日期
橡胶
35 5 4 45 35 3 65Mn 2 45 m=2.5,Z=20 1 35 序号 45
Q235 Q235
姓名 审核
GB/T67 GB/T119 01-03 01-02 01-01
代号
垫片 2 销 A518 4 齿轮轴 1 传动齿轮轴 1 左端盖 1 名 称 数量 比例 重量 日期 日期
纸
点击相 应区域 可显示 放大图
二、了解工作原理和装配关系
经过上面的分析，需进一步了解部件的运动，支撑 、润滑、密封等结构，弄清零件间的配合性质、连接方 式等。 1. 了解部件的工作原理 2. 了解装配关系
1. 齿轮泵的工作原理
2. 齿轮泵的拆装过程
三、了解零件的结构形状和作用
左端盖
泵体
拆画齿轮油泵泵体零件图
一、认真阅读装配图
二、构思零件形状，拆出零件补画出所缺的图线
三、 确定视图表达方案
四、合理标注零件的尺寸
五、 合理注写零件的技术要求
举例：拆画齿轮油泵泵体零件图
一、 二、 三、 四、 五、 认真阅读齿轮泵装配图 构思零件形状，拆出零件 确定视图表达方案 合理标注零件的尺寸 合理注写零件的技术要求
（厂名）
本章结束
0.015 B
24
0.8 B 0.04 A 0.8 0.010 A 20
65
0.015
27 13 锪平
3
A
45 70 85
6.3
50
技术要求
1. 未注明的铸造圆角R2 2. 铸件不得有沙眼、气孔等缺陷。
B B
阀体
制图 描图 审核 日期 日期 日期
比例 数量 重量
1:1 材料
（图号）
HT20-40
15 14 13 12 11 10 9 8 7 6
GB/T70.1 GB/T1096 GB/T6170 GB/T93 01-11 01-10 01-09 01-08 01-07 01-06
螺钉M616 键 410 螺母M121.5 垫圈12 传动齿轮 压紧螺母 轴套 密封圈 右端盖 泵体
12 1 1 1 1 1 1 1 1 1
12
13
14
15
A
G3/8 123 0.02
A
91 110
65
15 GB/T70.1 螺钉M616 12 1 14 GB/T1096 键 410 13 GB/T6170 螺母M121.5 1 1 12 GB/T93 垫圈12 传动齿轮 1 11 01-11 压紧螺母 1 10 01-10 轴套 1 9 01-09 1 密封圈 8 01-08 右端盖 1 7 01-07 泵体 6 01-06 1
纸
δ =1
Q235 45 45 Q235
材料
m=3, Z=9 m=3, Z=9
备注
（图号） （厂名）
点击相应区域可看放大图
5
3 4
2
1
37.3 0.02 H7 20 h6 H7 20 h6 H7 20 h6 153.4 84.5 H7 20 h6 H7 20 h6
6
A-A
7 8 9 10 11
5
6
7 A-A
8
9
1 0
1 1
12
一、 认真阅读齿轮泵装配图
A
4
H7 20 h6 H7 20 h6 H7 16 k6
13
G3/8
37.3 0.02
3
14
H7 20 h6 H7 20 h6
84.5
15
65
2
1
123 0.02
153.4
A 91
110
技术要求
1.齿轮安轮齿的啮合面应占齿长的3/4以上。
右端盖
齿轮轴
销
螺钉
被动齿轮轴
螺母
四、归纳总结
总体尺寸
安装尺寸
装配尺寸
§9-7 由装配图拆画零件图
根据装配图画零件图，简称拆图。在拆画零件图时．要注 意以下几个问题： 一、 二、 三、 四、 五、 认真阅读装配图 构思零件形状，拆出零件 确定视图表达方案 合理标注零件的尺寸 合理注写零件的技术要求
