齿轮齿条选型计算

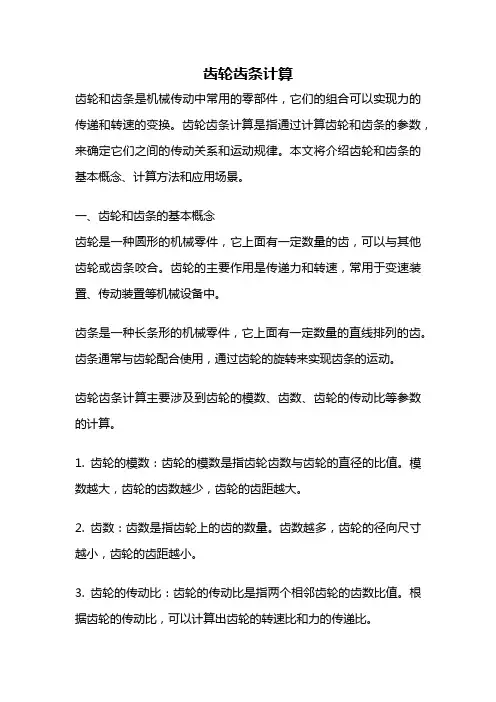

齿轮齿条计算齿轮和齿条是机械传动中常用的零部件，它们的组合可以实现力的传递和转速的变换。

齿轮齿条计算是指通过计算齿轮和齿条的参数，来确定它们之间的传动关系和运动规律。

本文将介绍齿轮和齿条的基本概念、计算方法和应用场景。

一、齿轮和齿条的基本概念齿轮是一种圆形的机械零件，它上面有一定数量的齿，可以与其他齿轮或齿条咬合。

齿轮的主要作用是传递力和转速，常用于变速装置、传动装置等机械设备中。

齿条是一种长条形的机械零件，它上面有一定数量的直线排列的齿。

齿条通常与齿轮配合使用，通过齿轮的旋转来实现齿条的运动。

齿轮齿条计算主要涉及到齿轮的模数、齿数、齿轮的传动比等参数的计算。

1. 齿轮的模数：齿轮的模数是指齿轮齿数与齿轮的直径的比值。

模数越大，齿轮的齿数越少，齿轮的齿距越大。

2. 齿数：齿数是指齿轮上的齿的数量。

齿数越多，齿轮的径向尺寸越小，齿轮的齿距越小。

3. 齿轮的传动比：齿轮的传动比是指两个相邻齿轮的齿数比值。

根据齿轮的传动比，可以计算出齿轮的转速比和力的传递比。

三、齿轮齿条计算的方法齿轮齿条计算的方法主要有几种常用的方法，包括几何法、模数法和齿廓法等。

1. 几何法：几何法是通过几何关系来计算齿轮的参数。

根据齿轮的模数、齿数和齿廓等参数，可以计算出齿轮的尺寸和传动比。

2. 模数法：模数法是通过齿轮的模数来计算齿轮的参数。

根据齿轮的模数和齿数，可以计算出齿轮的直径、齿距和传动比。

3. 齿廓法：齿廓法是通过齿轮的齿廓形状来计算齿轮的参数。

根据齿轮的齿廓形状、齿数和齿轮的模数，可以计算出齿轮的尺寸和传动比。

四、齿轮齿条计算的应用场景齿轮齿条计算在机械设计和制造中有着广泛的应用。

它可以用于计算齿轮传动的转速比和力的传递比，从而确定齿轮和齿条的合理参数。

齿轮齿条计算还可以用于设计和制造各种机械传动装置，如汽车变速器、机床传动装置、工程机械传动装置等。

通过对齿轮和齿条的计算，可以确保传动装置的可靠性和效率。

除此之外，齿轮齿条计算还可以应用于机械制造过程中的工艺规划和零件加工。

名称齿轮齿条各项参数计算齿轮齿条备注预先给定的参数线角传动比中心距安装角法向压力角法向变位系数法向齿顶高系数法向顶隙系数i m n z1 / cos 2df 1a=+m n X n1 +enXn1h an*1c n*（0.25或0.3）由用户给定由用户给定由用户给定综合考虑后确定综合考虑后确定建议选 0.3法向模数齿数齿条行程螺旋角（旋向）m nz（与 i 有关）z2（按行程确定）1L由用户给定计算参数（左旋）22(右旋 )(与i有关 )1分度圆直径齿顶高全齿高工作齿高齿顶圆直径齿根圆直径法向齿距端面齿距分度圆柱上螺旋线导程基圆直径分度圆柱上法向弧齿厚法向公法线长度d1m n z1cos 1h mn(h*Xn1)hm h*a1n1 a 2n an 2h m (h*h*c*)h m (h*h*c*)1n an1an 2n2n an1an 2nh m n (h an*1 h an*2 )d a1 =d f 1 +2 h1df 1da12h1p n m np =p npt 2=p nt1cos1cos2T m t z1tan(90)d b =d1 cos t 1s n1 =m n2m n X n1 tan n2t1 =tan W m cosn(n0.5) z invt12 X m sinntan1n n1ncosn1跨测齿数齿顶圆上端面弧齿厚齿顶圆上法向弧齿厚z'11+2X n122X n1invn=2n1tan n 1inv n1 +0.5z'=z t 1 cos z'cosz'inv n1n sat1=st1da1da1 inv at1inv t1cos at1 =db1d d a11)s=m2h tansan＞ 1mm san1=sat1cos1nnan 22 a 2认为未变尖。

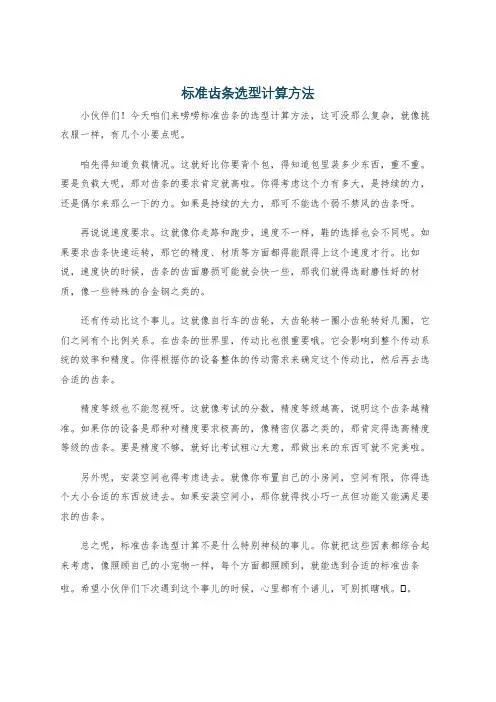

标准齿条选型计算方法小伙伴们！今天咱们来唠唠标准齿条的选型计算方法，这可没那么复杂，就像挑衣服一样，有几个小要点呢。

咱先得知道负载情况。

这就好比你要背个包，得知道包里装多少东西，重不重。

要是负载大呢，那对齿条的要求肯定就高啦。

你得考虑这个力有多大，是持续的力，还是偶尔来那么一下的力。

如果是持续的大力，那可不能选个弱不禁风的齿条呀。

再说说速度要求。

这就像你走路和跑步，速度不一样，鞋的选择也会不同呢。

如果要求齿条快速运转，那它的精度、材质等方面都得能跟得上这个速度才行。

比如说，速度快的时候，齿条的齿面磨损可能就会快一些，那我们就得选耐磨性好的材质，像一些特殊的合金钢之类的。

还有传动比这个事儿。

这就像自行车的齿轮，大齿轮转一圈小齿轮转好几圈，它们之间有个比例关系。

在齿条的世界里，传动比也很重要哦。

它会影响到整个传动系统的效率和精度。

你得根据你的设备整体的传动需求来确定这个传动比，然后再去选合适的齿条。

精度等级也不能忽视呀。

这就像考试的分数，精度等级越高，说明这个齿条越精准。

如果你的设备是那种对精度要求极高的，像精密仪器之类的，那肯定得选高精度等级的齿条。

要是精度不够，就好比考试粗心大意，那做出来的东西可就不完美啦。

另外呢，安装空间也得考虑进去。

就像你布置自己的小房间，空间有限，你得选个大小合适的东西放进去。

如果安装空间小，那你就得找小巧一点但功能又能满足要求的齿条。

总之呢，标准齿条选型计算不是什么特别神秘的事儿。

你就把这些因素都综合起来考虑，像照顾自己的小宠物一样，每个方面都照顾到，就能选到合适的标准齿条啦。

希望小伙伴们下次遇到这个事儿的时候，心里都有个谱儿，可别抓瞎哦。

。

齿轮齿条设计计算公式齿轮和齿条是机械传动中常见的元件，用于传递动力和转速。

齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。

本文将介绍齿轮齿条设计计算的一些基本公式和原理。

一、齿轮设计计算公式1. 齿数计算公式齿数是齿轮设计中最基本的参数之一，可以通过以下公式计算：N = (π * D) / m其中，N为齿数，D为齿轮直径，m为模数。

2. 齿轮间距计算公式齿轮间距是指两个相邻齿轮之间的中心距离，可以通过以下公式计算：P = (N1 + N2) / 2 * m其中，P为齿轮间距，N1和N2分别为两个相邻齿轮的齿数，m为模数。

3. 齿轮传动比计算公式齿轮传动比是指两个相邻齿轮的转速之比，可以通过以下公式计算：i = N2 / N1其中，i为传动比，N1和N2分别为两个相邻齿轮的齿数。

4. 齿轮模数计算公式齿轮模数是指齿轮齿数和齿轮直径之间的比值，可以通过以下公式计算：m = D / N其中，m为模数，D为齿轮直径，N为齿数。

二、齿条设计计算公式1. 齿条模数计算公式齿条模数是指齿条齿数和齿条长度之间的比值，可以通过以下公式计算：m = L / N其中，m为模数，L为齿条长度，N为齿数。

2. 齿条传动比计算公式齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值，可以通过以下公式计算：i = L / (π * D)其中，i为传动比，L为齿条的移动距离，D为齿轮的直径。

3. 齿条齿数计算公式齿条齿数是指齿条上的齿数，可以通过以下公式计算：N = L / m其中，N为齿数，L为齿条长度，m为模数。

三、齿轮齿条设计计算实例假设有一对齿轮，其中一个齿轮的齿数为20，直径为40mm，另一个齿轮的齿数为40，直径为80mm，模数为2mm。

我们可以通过上述公式进行计算。

根据齿数计算公式，可得第一个齿轮的齿数为20，第二个齿轮的齿数为40。

根据齿轮间距计算公式，可得齿轮间距为(20+40)/2*2=60mm。

齿轮齿条选型计算齿轮齿条计算选型(仅供参考)一、设计要求直线速度V=120m/min 、nmotor=4500rpm、加速时间200ms 、冲击因素系数fs=1.25(2000次/每小时)移动部件重量m=460Kg、摩擦系数µ=0.15、齿轮-齿条啮合系数η=95% 水平双边驱动工况按间歇工作制S5来计算，二、切向力计算及齿条选型(折算到单侧):加速度a=9.8m/s2摩擦系数µ=0.15效率:η=95%移动部件重量m=230Kg(折算到单侧)摩擦力 f=µmg=0.15*230*9.8=338N加速力 F加速=ma=230*9.8=2254N加速时总的驱动力F=(F加速+f)/η=2600N考虑冲击因素F总=F*fs* =2600*1.25=3250N(最大切向力) 根据alpha-rack&pinion 技术资料的数据:系统TP050、M3、Z=31、F2T=12442N(切向力)、T2B=500(加速扭矩)，系统TP025、M2、Z=40、F2T=5891N、T2B=250Nm 可选用alpha PREMUM(5级)模数3或模数2的齿条。

alpha PREMUM(5级)齿条齿间误差fp:0.003mm，累计误差Fp:0.012mm(500mm 长)。

三、小齿轮、齿轮箱选型1、小齿轮根据alpha-rack&pinion技术资料的数据选小齿轮为 M3、Z=31个齿，节圆半径R=49.35mm 选小齿轮为 M2、Z=40个齿，节圆半径R=42.45mm 2、齿轮箱a、 M3、Z=31个齿，节圆半径R=49.35mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*49.35/1000=160Nm (加速力矩)b、 M2、Z=40个齿，节圆半径R=42.45mm折算到齿轮箱的最大输出扭矩T=F总*R=3250*42.45/1000=138Nm (加速力矩根据 alpha-rack&pinion 技术资料的数据M3、Z=31，T2B=500Nm (实际为T=160Nm)M2、Z=40，T2B=250Nm (实际为T=138Nm)3、速比电机的转速nmotor=4500rpm，直线速度V=120m/min，a、 M3、Z=31个齿，节圆半径R=49.35mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*49.35*3.14/1000)=387速比 I=nmotor/n2 = 4500/387=11，取I=10{I=10,R=49.35mm,n1=4500rpm ,V=(4500/10)*2*49.35*3.14/1000=139.5m/min}b、 M2、Z=40个齿，节圆半径R=42.45mm减速箱转速n2 =V/(2R*3.14 /1000 )=120/(2*42.45*3.14/1000)=450速比 I=nmotor/n2 = 4500/450=10{I=10,R=42.45mm,n1=4500rpm ,V=(4500/10)*2*42.45*3.14/1000= 128m/min}4、齿轮箱背隙与小齿轮-齿条间隙对传动系统定位精度的影响a、 M3、Z=31个齿，节圆半径R=49.35mm齿轮箱背隙/定位精度 =2R*3.14/360/60=2*49.35/360/60=0.014mm/arcminb、 M2、Z=40个齿，节圆半径R=42.45mm齿轮箱背隙引起的误差 =2R*3.14/360/60=2*42.45*3.14/360/60=0.012mm/arcmin c、小齿轮-齿条间隙小齿轮-齿条间隙调整为0.01mm+齿条齿间误差，0.01mm+0.003mm=0.013mm齿条累计误差可通过校准仪消除d、传动系统定位精度1、M3、Z=31个齿，节圆半径R=49.35mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.014mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.014mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.027mm( 齿轮箱背隙1弧分)2、M2、Z=40个齿，节圆半径R=42.45mm(齿轮箱背隙引起的误差)+(小齿轮-齿条间隙)=0.012mm/arcmin*jt(背隙)+(0.01mm+0.003mm)=0.012mm+(0.01mm+0.003mm)( 齿轮箱背隙1弧分)=0.025mm( 齿轮箱背隙1弧分四、结论1、 M3、Z=31个齿，节圆半径R=49.35mm、齿轮箱TP050S /I=10V=140m/min，加速度5GG=(F2T*η/fs-µmg)/m/9.8=(12442*0.95/1.25-0.15*175*9.8)/9.8=5 定位精度小于0.03mm2、 M2、Z=40个齿，节圆半径R=42.45mm、齿轮箱TP025S/ I=10V=128m/min加速度2.5GG=(F2T*η/fs-µmg)/m/9.8=(5891*0.95/1.25-0.15*175*9.8)/9.8=2.5 定位精度小于0.03mm。

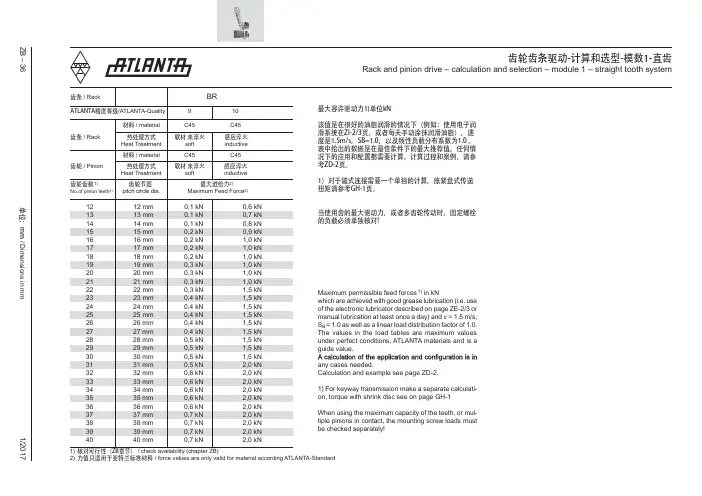

单位：mm / Dimensions in mm1/20172) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-StandardRack and pinion drive – calculation and selection – module 1 – straight tooth system单位：mm / Dimensions in mmZB – 3712 18,0 mm 0,2 kN 1,0 kN 13 19,5 mm 0,2 kN 1,0 kN 14 21,0 mm 0,3 kN 1,0 kN 15 22,5 mm 0,3 kN 1,5 kN 16 24,0 mm 0,3 kN 1,5 kN 17 25,5 mm 0,4 kN 1,5 kN 18 27,0 mm 0,4 kN 2,0 kN 19 28,5 mm 0,5 kN 2,0 kN 20 30,0 mm 0,5 kN 2,0 kN 21 31,5 mm 0,6 kN 2,5 kN 22 33,0 mm 0,6 kN 2,5 kN 23 34,5 mm 0,6 kN 2,5 kN 24 36,0 mm 0,7 kN 3,0 kN 25 37,5 mm 0,7 kN 3,0 kN 26 39,0 mm 0,8 kN 3,0 kN 27 40,5 mm 0,8 kN 3,0 kN 28 42,0 mm 0,8 kN 3,0 kN 29 43,5 mm 0,9 kN 3,0 kN 30 45,0 mm 0,9 kN 3,0 kN 31 46,5 mm 1,0 kN 3,5 kN 32 48,0 mm 1,0 kN 3,5 kN 33 49,5 mm 1,0 kN 3,5 kN 34 51,0 mm 1,0 kN 3,5 kN 35 52,5 mm 1,0 kN 3,5 kN 36 54,0 mm 1,0 kN 3,5 kN 37 55,5 mm 1,0 kN 3,5 kN 38 57,0 mm 1,0 kN 3,5 kN 39 58,5 mm 1,0 kN 3,5 kN 40 60,0 mm 1,0 kN 3,5 kN最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces – description see page ZB-36Rack and pinion drive – calculation and selection – module 1,5 – straight tooth system1) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard齿条 / RackBRATLANTA精度等级/ATLANTA-Quality 9 10材料 / materialC45C45齿条 / Rack 热处理方式 软材 未淬火 感应淬火 Heat Treatment soft inductive材料 / materialC45C45齿轮 / Pinion 热处理方式 软材 未淬火 感应淬火 Heat Treatment soft inductive 齿轮齿数 1) 齿轮节圆 最大驱动力 2) No.of pinion teeth 1) p itch circle dia. Maximum Feed Force 2)单位：mm / Dimensions in mm1/2017齿条 / Rack HPR PR BRATLANTA精度等级/ATLANTA-Quality 6 7 8 9 10材料 / materia 16MnCr5 C45 C45 C45 42CrMo4 C45 C45齿条Rack 热处理方式感应淬火感应淬火感应淬火淬火+回火软材 未淬火感应淬火Heattreatmentind. hardened ind. hardened ind. hardened quenched + tempered soft ind. hardened 材料/material 16MnCr516MnCr516MnCr516MnCr516MnCr5 C45 16MnCr5 C45 16MnCr5 C45齿轮 Pinion 热处理方式渗碳淬火渗碳淬火渗碳淬火渗碳淬火渗碳淬火感应淬火渗碳淬火软材 未淬火渗碳淬火感应淬火Heat treatment case hardened case hardened case hardened case hardened case hardened ind. hardened case hardened soft case hardened ind.hardened齿轮齿数1)齿轮节圆最大驱动力 (只针对ATLANTA标准的材料)No. of pinion teeth 1)pitch circle dia. m ax. feed force (values are only valid for material according ATLANTA-Standard)12 24 mm 3,5 kN 3,5 kN 3,5 kN 3,5 kN 1,5 kN 1,0 kN 0,8 kN 0,3 kN 2,5 kN 1,5 kN13 26 mm 4,5 kN 4,5 kN 4,5 kN 4,0 kN 1,5 kN 1,0 kN 0,9 kN 0,4 kN 3,0 kN 1,5 kN14 28 mm 5,5 kN 5,5 kN 5,5 kN 5,0 kN 2,0 kN 1,0 kN 0,9 kN 0,4 kN 3,5 kN 2,0 kN15 30 mm 6,5 kN 6,0 kN 6,0 kN 6,0 kN 2,0 kN 1,5 kN 1,0 kN 0,5 kN 4,0 kN 2,0 kN16 32 mm 7,0 kN 7,0 kN 7,0 kN 6,5 kN 2,5 kN 1,5 kN 1,0 kN 0,6 kN 4,5 kN 2,5 kN17 34 mm 8,0 kN 7,5 kN 7,5 kN 7,0 kN 2,5 kN 1,5 kN 1,0 kN 0,7 kN 4,5 kN 3,0 kN18 36 mm 9,0 kN 8,0 kN 8,0 kN 7,5 kN 3,0 kN 2,0 kN 1,0 kN 0,7 kN 5,0 kN 3,0 kN19 38 mm 10,0 kN 8,5 kN 8,5 kN 8,0 kN 3,0 kN 2,0 kN 1,0 kN 0,8 kN 5,0 kN 3,5 kN20 40 mm 10,5 kN 9,0 kN 9,0 kN 8,5 kN 3,5 kN 2,0 kN 1,5 kN 0,8 kN 5,5 kN 3,5 kN21 42 mm 11,5 kN 9,5 kN 9,5 kN 9,0 kN 3,5 kN 2,0 kN 1,5 kN 0,9 kN 5,5 kN 4,0 kN22 44 mm 12,0 kN 10,0 kN 10,0 kN 9,5 kN 3,5 kN 2,5 kN 1,5 kN 1,0 kN 6,0 kN 4,0 kN23 46 mm 13,0 kN 10,5 kN 10,5 kN 10,0 kN 4,0 kN 2,5 kN 1,5 kN 1,0 kN 6,0 kN 4,5 kN24 48 mm 13,5 kN 11,0 kN 11,0 kN 10,5 kN 4,0 kN 2,5 kN 1,5 kN 1,0 kN 6,5 kN 4,5 kN25 50 mm 14,5 kN 11,5 kN 11,5 kN 11,0 kN 4,0 kN 2,5 kN 1,5 kN 1,0 kN 6,5 kN 5,0 kN26 52 mm 15,0 kN 12,0 kN 12,0 kN 11,0 kN 4,5 kN 3,0 kN 2,0 kN 1,0 kN 7,0 kN 5,0 kN27 54 mm 15,0 kN 12,0 kN 12,0 kN 11,5 kN 4,5 kN 3,0 kN 2,0 kN 1,0 kN 7,0 kN 5,0 kN28 56 mm 15,0 kN 12,0 kN 12,0 kN 11,5 kN 5,0 kN 3,0 kN 2,0 kN 1,0 kN 7,0 kN 5,5 kN29 58 mm 15,0 kN 12,5 kN 12,5 kN 11,5 kN 5,0 kN 3,0 kN 2,0 kN 1,0 kN 7,0 kN 5,5 kN30 60 mm 15,0 kN 12,5 kN 12,5 kN 11,5 kN 5,0 kN 3,5 kN 2,0 kN 1,5 kN 7,0 kN 5,5 kN31 62 mm 15,0 kN 12,5 kN 12,5 kN 11,5 kN 5,5 kN 3,5 kN 2,0 kN 1,5 kN 7,0 kN 5,5 kN32 64 mm 15,5 kN 12,5 kN 12,5 kN 11,5 kN 5,5 kN 3,5 kN 2,5 kN 1,5 kN 7,0 kN 5,5 kN33 66 mm 15,5 kN 12,5 kN 12,5 kN 11,5 kN 5,5 kN 3,5 kN 2,5 kN 1,5 kN 7,0 kN 5,5 kN34 68 mm 15,5 kN 12,5 kN 12,5 kN 12,0 kN 6,0 kN 3,5 kN 2,5 kN 1,5 kN 7,0 kN 5,5 kN35 70 mm 15,5 kN 12,5 kN 12,5 kN 12,0 kN 6,0 kN 4,0 kN 2,5 kN 1,5 kN 7,0 kN 5,5 kN36 72 mm 15,5 kN 12,5 kN 12,5 kN 12,0 kN 6,5 kN 4,0 kN 2,5 kN 1,5 kN 7,0 kN 5,5 kN37 74 mm 15,5 kN 12,5 kN 12,5 kN 12,0 kN 6,5 kN 4,0 kN 2,5 kN 1,5 kN 7,0 kN 5,5 kN38 76 mm 15,5 kN 12,5 kN 12,5 kN 12,0 kN 6,5 kN 4,0 kN 3,0 kN 2,0 kN 7,0 kN 5,5 kN39 78 mm 15,5 kN 12,5 kN 12,5 kN 12,0 kN 7,0 kN 4,5 kN 3,0 kN 2,0 kN 7,0 kN 5,5 kN40 80 mm 15,5 kN 12,5 kN 12,5 kN 12,0 kN 7,0 kN 4,5 kN 3,0 kN 2,0 kN 7,0 kN 5,5 kNRack and pinion drive – calculation and selection – module 2 – straight tooth system最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces –description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard单位：mm / Dimensions in mmZB – 39齿条 / RackBRATLANTA精度等级/ATLANTA-Quality 9材料 / material C45 齿条 / Rack 热处理方式 软材 未淬火 Heat treatment soft 材料 / material C45齿轮 Pinion 热处理方式 软材 未淬火 Heat treatment soft齿轮齿数 1) 齿轮节圆 最大驱动力 2) No.of pinion teeth 1) p itch circle dia. Maximum Feed Force 2)12 30,0 mm 0,5 kN 13 32,5 mm 0,6 kN 14 35,0 mm 0,7 kN 15 37,5 mm 0,8 kN 16 40,0 mm 0,9 kN 17 42,5 mm 1,0 kN 18 45,0 mm 1,0 kN 19 47,5 mm 1,0 kN 20 50,0 mm 1,0 kN 21 52,5 mm 1,5 kN 22 55,0 mm 1,5 kN 23 57,5 mm 1,5 kN 24 60,0 mm 1,5 kN 25 62,5 mm 1,5 kN 26 65,0 mm 1,5 kN 27 67,5 mm 2,0 kN 28 70,0 mm 2,0 kN 29 72,5 mm 2,0 kN 30 75,0 mm 2,0 kN 31 77,5 mm 2,0 kN 32 80,0 mm 2,5 kN 33 82,5 mm 2,5 kN 34 85,0 mm 2,5 kN 35 87,5 mm 2,5 kN 36 90,0 mm 2,5 kN 37 92,5 mm 3,0 kN 38 95,0 mm 3,0 kN 39 97,5 mm 3,0 kN 40 100,0 mm 3,0 kNRack and pinion drive – calculation and selection – module 2,5 – straight tooth system最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces – description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard单位：mm / Dimensions in mm1/201712 36 mm 6,5 kN 6,5 kN 6,5 kN 6,5 kN 6,0 kN 2,5 kN 2,5 kN 1,5 kN 0,7 kN 5,5 kN 3,5 kN13 39 mm 7,5 kN 7,5 kN 7,5 kN 7,5 kN 7,0 kN 3,0 kN 2,5 kN 1,5 kN 0,9 kN 6,5 kN 4,0 kN14 42 mm 9,5 kN 9,5 kN 9,5 kN 9,5 kN 8,5 kN 3,5 kN 3,0 kN 2,0 kN 1,0 kN 8,0 kN 4,5 kN15 45 mm 11,0 kN 11,0 kN 10,5 kN 10,5 kN 9,5 kN 4,0 kN 3,0 kN 2,0 kN 1,0 kN 8,5 kN 5,5 kN16 48 mm 12,5 kN 12,5 kN 12,0 kN 11,5 kN 10,5 kN 4,0 kN 3,5 kN 2,0 kN 1,0 kN 9,5 kN 6,0 kN17 51 mm 14,5 kN 14,5 kN 13,5 kN 13,5 kN 12,0 kN 5,0 kN 4,0 kN 2,5 kN 1,5 kN 10,0 kN 6,5 kN18 54 mm 16,0 kN 16,0 kN 14,0 kN 14,0 kN 13,0 kN 5,0 kN 4,5 kN 2,5 kN 1,5 kN 10,5 kN 7,0 kN19 57 mm 17,5 kN 17,5 kN 15,0 kN 15,0 kN 13,5 kN 5,5 kN 4,5 kN 3,0 kN 1,5 kN 11,0 kN 8,0 kN20 60 mm 18,5 kN 18,5 kN 16,0 kN 16,0 kN 14,5 kN 5,5 kN 5,0 kN 3,0 kN 2,0 kN 11,5 kN 8,5 kN21 63 mm 20,0 kN 20,0 kN 17,0 kN 17,0 kN 15,0 kN 6,0 kN 5,0 kN 3,0 kN 2,0 kN 12,0 kN 9,0 kN22 66 mm 21,5 kN 21,5 kN 17,5 kN 17,5 kN 16,0 kN 6,5 kN 5,5 kN 3,5 kN 2,0 kN 13,0 kN 9,5 kN23 69 mm 22,5 kN 22,5 kN 18,5 kN 18,5 kN 16,5 kN 6,5 kN 5,5 kN 3,5 kN 2,0 kN 13,5 kN 10,0 kN24 72 mm 24,0 kN 24,0 kN 19,5 kN 19,5 kN 17,5 kN 7,0 kN 6,0 kN 3,5 kN 2,5 kN 14,0 kN 10,5 kN25 75 mm 24,0 kN 24,0 kN 20,0 kN 20,0 kN 18,5 kN 7,5 kN 6,5 kN 4,0 kN 2,5 kN 14,5 kN 11,5 kN26 78 mm 24,5 kN 24,5 kN 21,0 kN 21,0 kN 19,0 kN 7,5 kN 6,5 kN 4,0 kN 2,5 kN 15,0 kN 12,0 kN27 81mm 24,5 kN 24,5 kN 22,0 kN 22,0 kN 20,0 kN 8,0 kN 7,0 kN 4,0 kN 3,0 kN 15,5 kN 12,0 kN28 84 mm 24,5 kN 24,5 kN 22,5 kN 22,5 kN 20,5 kN 8,0 kN 7,0 kN 4,5 kN 3,0 kN 16,0 kN 12,5 kN29 87 mm 25,0 kN 25,0 kN 22,5 kN 22,5 kN 21,0 kN 8,5 kN 7,5 kN 4,5 kN 3,0 kN 16,0 kN 12,5 kN30 90 mm 25,0 kN 25,0 kN 22,5 kN 22,5 kN 21,0 kN 9,0 kN 7,5 kN 4,5 kN 3,0 kN 16,0 kN 12,5 kN31 93 mm 25,0 kN 25,0 kN 22,5 kN 22,5 kN 21,0 kN 9,0 kN 8,0 kN 5,0 kN 3,5 kN 16,0 kN 12,5 kN32 96 mm 25,0 kN 25,0 kN 22,5 kN 22,5 kN 21,5 kN 9,5 kN 8,0 kN 5,0 kN 3,5 kN 16,0 kN 12,5 kN33 99 mm 25,0 kN 25,0 kN 23,0 kN 23,0 kN 21,5 kN 10,0 kN 8,5 kN 5,5 kN 3,5 kN 16,0 kN 12,5 kN34 102 mm 25,5 kN 25,5 kN 23,0 kN 23,0 kN 21,5 kN 10,0 kN 9,0 kN 5,5 kN 4,0 kN 16,0 kN 12,5 kN35 105 mm 25,5 kN 25,5 kN 23,0 kN 23,0 kN 21,5 kN 10,5 kN 9,0 kN 5,5 kN 4,0 kN 16,0 kN 12,5 kN36 108 mm 25,5 kN 25,5 kN 23,0 kN 23,0 kN 21,5 kN 11,0 kN 9,5 kN 6,0 kN 4,0 kN 16,5 kN 12,5 kN37 111 mm 25,5 kN 25,5 kN 23,0 kN 23,0 kN 21,5 kN 11,0 kN 9,5 kN 6,0 kN 4,0 kN 16,5 kN 12,5 kN38 114 mm 25,5 kN 25,5 kN 23,0 kN 23,0 kN 21,5 kN 11,5 kN 10,0 kN 6,0 kN 4,5 kN 16,5 kN 12,5 kN39 117 mm 25,5 kN 25,5 kN 23,0 kN 23,0 kN 21,5 kN 11,5 kN 10,0 kN 6,5 kN 4,5 kN 16,5 kN 12,5 kN40 120 mm 25,5 kN 25,5 kN 23,5 kN 23,0 kN 22,0 kN 12,0 kN 10,5 kN 6,5 kN 4,5 kN 16,5 kN 12,5 kNRack and pinion drive – calculation and selection – module 3 – straight tooth system齿条 / Rack UHPR HPR PR BRATLANTA精度等级/ATLANTA-Quality 5 6 7 8 9 10材料 / material 16MnCr5 16MnCr5 C45 C45 C45 42CrMo4 C45 C45齿条 / Rack 热处理方式渗碳淬火感应淬火感应淬火感应淬火淬火+回火软材 未淬火感应淬火Heat Treatment case hardened induction hardened ind. hardened ind. hardened quenched + tempered soft induction hardened材料 / material 16MnCr5 16MnCr5 16MnCr5 16MnCr5 16MnCr5 16MnCr5 C45 16MnCr5 C45 16MnCr5 C45齿轮 / Pinion 热处理方式渗碳淬火渗碳淬火渗碳淬火渗碳淬火渗碳淬火渗碳淬火感应淬火渗碳淬火软材 未淬火渗碳淬火感应淬火Heat Treatment case hardened case hardened case hardened case hardened case hardened case hardened ind. hardened case hardened soft case hardened ind. hardened 齿轮齿数1)齿轮节圆最大驱动力 (只针对ATLANTA标准的材料)No. of pinion teeth 1) pitch circle dia. m ax. feed force (values are only valid for material according ATLANTA-Standard)单位：mm / Dimensions in mmZB – 411248 mm12,0 kN 12,0 kN 12,0 kN 12,0 kN 11,5 kN 5,5 kN 4,5 kN 3,0 kN 1,0 kN 11,0 kN 6,5 kN 13 52 mm 14,5 kN 14,5 kN 14,5 kN 14,5 kN 13,5 kN 6,0 kN 4,5 kN 3,5 kN 1,5 kN 13,0 kN 7,5 kN 14 56 mm 18,0 kN 18,0 kN 18,0 kN 18,0 kN 17,0 kN 7,0 kN 5,5 kN 3,5 kN 1,5 kN 15,0 kN 8,5 kN 15 60 mm 20,5 kN 20,0 kN 20,0 kN 20,0 kN 18,5 kN 7,5 kN 6,0 kN 4,0 kN 2,0 kN 17,0 kN 10,0 kN 16 64 mm 23,0 kN 23,0 kN 22,0 kN 22,0 kN 20,5 kN 8,0 kN 6,5 kN 4,5 kN 2,0 kN 18,0 kN 11,0 kN 17 68 mm 27,0 kN 27,0 kN 24,5 kN 24,5 kN 23,0 kN 9,0 kN 7,5 kN 5,0 kN 2,5 kN 19,0 kN 12,0 kN 18 72 mm 30,0 kN 30,0 kN 26,5 kN 26,5 kN 25,0 kN 10,0 kN 8,0 kN 5,5 kN 3,0 kN 20,0 kN 13,0 kN 19 76 mm 32,5 kN 32,5 kN 28,0 kN 28,0 kN 26,0 kN 10,5 kN 8,5 kN 5,5 kN 3,0 kN 21,5 kN 14,0 kN 20 80 mm 35,0 kN 35,0 kN 30,0 kN 30,0 kN 27,5 kN 11,0 kN 9,0 kN 6,0 kN 3,5 kN 22,5 kN 15,0 kN 21 84 mm 37,5 kN 37,5 kN 31,5 kN 31,5 kN 29,0 kN 11,5 kN 9,5 kN 6,5 kN 3,5 kN 23,5 kN 16,5 kN 22 88 mm 40,0 kN 39,5 kN 33,0 kN 33,0 kN 30,5 kN 12,5 kN 10,0 kN 6,5 kN 4,0 kN 24,5 kN 17,5 kN 23 92 mm 42,5 kN 42,0 kN 34,5 kN 34,5 kN 32,0 kN 13,0 kN 10,5 kN 7,0 kN 4,0 kN 26,0 kN 18,5 kN 24 96 mm 44,5 kN 44,5 kN 36,0 kN 36,0 kN 33,5 kN 13,5 kN 11,0 kN 7,5 kN 4,5 kN 27,0 kN 19,5 kN 25 100 mm 46,5 kN 46,5 kN 37,5 kN 37,5 kN 35,0 kN 14,0 kN 11,5 kN 7,5 kN 4,5 kN 28,0 kN 20,5 kN 26104 mm 47,0 kN 47,0 kN 39,5 kN 39,5 kN 36,5 kN 14,5 kN 12,0 kN 8,0 kN 5,0 kN 28,5 kN 21,5 kN 27 108 mm 47,0 kN 47,0 kN 40,0 kN 40,0 kN 37,5 kN 15,5 kN 12,5 kN 8,5 kN 5,0 kN 28,5 kN 22,0 kN 28 112 mm 47,5 kN 47,5 kN 40,5 kN 40,5 kN 37,5 kN 16,0 kN 13,0 kN 8,5 kN 5,5 kN 28,5 kN 22,0 kN 29 116 mm 47,5 kN 47,5 kN 40,5 kN 40,5 kN 37,5 kN 16,5 kN 13,5 kN 9,0 kN 5,5 kN 29,0 kN 22,5 kN 30 120 mm 48,0 kN 48,0 kN 40,5 kN 40,5 kN 38,0 kN 17,0 kN 14,0 kN 9,5 kN 6,0 kN 29,0 kN 22,5 kN 31 124 mm 48,0 kN 48,0 kN 41,0 kN 41,0 kN 38,0 kN 17,5 kN 14,5 kN 9,5 kN 6,0 kN 29,0 kN 22,5 kN 32 128 mm 48,0 kN 48,0 kN 41,0 kN 41,0 kN 38,0 kN 18,5 kN 15,0 kN 10,0 kN 6,5 kN 29,0 kN 22,5 kN 33 132 mm 48,5 kN 48,5 kN 41,0 kN 41,0 kN 38,0 kN 19,0 kN 15,5 kN 10,5 kN 6,5 kN 29,0 kN 22,5 kN 34 136 mm 48,5 kN 48,5 kN 41,5 kN 41,0 kN 38,5 kN 19,5 kN 16,0 kN 10,5 kN 7,0 kN 29,0 kN 22,5 kN 35 140 mm 48,5 kN 48,5 kN 41,5 kN 41,5 kN 38,5 kN 20,0 kN 16,5 kN 11,0 kN 7,0 kN 29,5 kN 23,0 kN 36 144 mm 49,0 kN 49,0 kN 41,5 kN 41,5 kN 38,5 kN 21,0 kN 17,0 kN 11,5 kN 7,5 kN 29,5 kN 23,0 kN 37 148 mm 49,0 kN 49,0 kN 41,5 kN 41,5 kN 38,5 kN 21,5 kN 17,5 kN 11,5 kN 7,5 kN 29,5 kN 23,0 kN 38 152 mm 49,0 kN 49,0 kN 42,0 kN 41,5 kN 38,5 kN 22,0 kN 18,0 kN 12,0 kN 8,0 kN 29,5 kN 23,0 kN 39 156 mm 49,0 kN 49,0 kN 42,0 kN 42,0 kN 39,0 kN 22,5 kN 18,0 kN 12,5 kN 8,0 kN 29,5 kN 23,0 kN 40 160 mm 49,0 kN 49,0 kN 42,0 kN 42,0 kN 39,0 kN 23,0 kN 18,5 kN 12,5 kN 8,5 kN 29,5 kN 23,0 kNRack and pinion drive – calculation and selection – module 4 – straight tooth system齿条 / RackUHPR HPRPRBRATLANTA精度等级/ATLANTA-Quality 5 67 89 10材料 / material 16MnCr5 16MnCr5C45C45 C45 42CrMo4C45 C45齿条 / Rack 热处理方式 渗碳淬火 感应淬火感应淬火感应淬火 淬火+回火软材 未淬火感应淬火Heat Treatmentcase hardenedinduction hardened ind. hardenedind. hardenedquenched + temperedsoftinduction hardened材料 / material 16MnCr5 16MnCr5 16MnCr5 16MnCr5 16MnCr5 16MnCr5 C45 16MnCr5 C45 16MnCr5 C45齿轮 / Pinion 热处理方式 渗碳淬火 渗碳淬火 渗碳淬火 渗碳淬火 渗碳淬火 渗碳淬火 感应淬火 渗碳淬火 软材 未淬火渗碳淬火 感应淬火Heat Treatment case hardenedcase hardenedcase hardenedcase hardenedcase hardenedcase hardenedind. hardenedcase hardenedsoftcase hardenedind. hardened齿轮齿数 1)齿轮节圆 最大驱动力 (只针对ATLANTA标准的材料)No. of pinion teeth 1)pitch circle dia.m ax. feed force (values are only valid for material according ATLANTA-Standard)最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces – description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard单位：mm / Dimensions in mm1/2017齿条 / Rack UHPR HPR PR BRATLANTA精度等级/ATLANTA-Quality 3 5 6 7 8 9 10材料 / material C45 16MnCr5 C45 C45 C45 C45 C45齿条Rack 热处理方式感应淬火 渗碳淬火 感应淬火 感应淬火 软材 未淬火 感应淬火Heat treatment ind. hardened c ase hardened ind. hardened ind. hardened soft ind. hardened材料/material 16MnCr5 16MnCr5 16MnCr5 16MnCr5 16MnCr5 16MnCr5 C45 16MnCr5 C45齿轮Pinion 热处理方式渗碳淬火渗碳淬火渗碳淬火渗碳淬火渗碳淬火渗碳淬火软材 未淬火渗碳淬火感应淬火Heat treatment case hardened case hardened case hardened case hardened case hardened case hardened soft case hardened ind. hardened齿轮齿数1)齿轮节圆最大驱动力 (只针对ATLANTA标准的材料)No. of pinion teeth 1) pitch circle dia. m ax. feed force (values are only valid for material according ATLANTA-Standard)12 60 mm 19,0 kN 19,0 kN 19,0 kN 19,0 kN 18,0 kN 5,0 kN 2,0 kN 17,5 kN 10,0 kN13 65 mm 23,0 kN 23,0 kN 23,0 kN 23,0 kN 21,5 kN 5,5 kN 2,5 kN 20,5 kN 12,0 kN14 70 mm 29,0 kN 29,0 kN 28,5 kN 28,5 kN 26,5 kN 6,0 kN 2,5 kN 23,5 kN 13,5 kN15 75 mm 31,5 kN 32,0 kN 31,5 kN 31,5 kN 29,0 kN 6,5 kN 3,0 kN 26,5 kN 15,5 kN16 80 mm 35,0 kN 37,0 kN 35,0 kN 35,0 kN 32,5 kN 7,0 kN 3,5 kN 28,0 kN 17,0 kN17 85 mm 39,5 kN 42,5 kN 39,5 kN 39,0 kN 36,5 kN 8,0 kN 4,0 kN 30,0 kN 19,0 kN18 90 mm 42,0 kN 47,0 kN 42,0 kN 42,0 kN 39,0 kN 8,5 kN 4,5 kN 31,5 kN 20,5 kN19 95 mm 44,5 kN 51,0 kN 44,5 kN 44,5 kN 41,0 kN 9,0 kN 5,0 kN 33,5 kN 22,5 kN20 100 mm 47,0 kN 55,0 kN 47,0 kN 47,0 kN 43,5 kN 9,5 kN 5,5 kN 35,0 kN 24,0 kN21 105 mm 49,5 kN 58,5 kN 49,5 kN 49,5 kN 45,5 kN 10,0 kN 6,0 kN 37,0 kN 25,5 kN22 110 mm 52,0 kN 62,5 kN 52,0 kN 52,0 kN 48,0 kN 10,5 kN 6,0 kN 39,0 kN 27,0 kN23 115 mm 54,5 kN 66,5 kN 54,5 kN 54,5 kN 50,5 kN 11,0 kN 6,5 kN 40,5 kN 29,0 kN24 120 mm 57,0 kN 70,5 kN 57,0 kN 57,0 kN 52,5 kN 11,5 kN 7,0 kN 42,5 kN 30,5 kN25 125 mm 59,5 kN 72,5 kN 59,5 kN 59,5 kN 55,0 kN 12,0 kN 7,5 kN 44,0 kN 32,0 kN26 130 mm 61,0 kN 73,0 kN 61,0 kN 61,0 kN 56,5 kN 12,5 kN 8,0 kN 44,5 kN 33,5 kN27 135 mm 61,5 kN 73,5 kN 61,0 kN 61,0 kN 56,5 kN 13,0 kN 8,0 kN 45,0 kN 35,0 kN28 140 mm 61,5 kN 74,0 kN 61,5 kN 61,5 kN 57,0 kN 13,5 kN 8,5 kN 45,0 kN 35,0 kN29 145 mm 62,0 kN 74,5 kN 61,5 kN 61,5 kN 57,0 kN 14,0 kN 9,0 kN 45,0 kN 35,0 kN30 150 mm 62,0 kN 75,0 kN 62,0 kN 62,0 kN 57,5 kN 14,5 kN 9,5 kN 45,5 kN 35,5 kNRack and pinion drive – calculation and selection – module 5 – straight tooth system最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces –description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard单位：mm / Dimensions in mmZB – 43齿条 / RackUHPRHPRBRATLANTA精度等级/ATLANTA-Quality 4 567910 材料 / material C45 16MnCr5 C45 C45 C45 C45齿Rack 热处理方式 感应淬火 渗碳淬火 感应淬火 软材 未淬火 感应淬火 Heat treatment ind. hardened case hardened ind. hardened soft ind. hardened 材料 / material 16MnCr5 16MnCr5 16MnCr5 16MnCr5 16MnCr5 C45 16MnCr5 C45齿轮Pinion 热处理方式 渗碳淬火 渗碳淬火 渗碳淬火 渗碳淬火 渗碳淬火 软材 未淬火渗碳淬火 感应淬火Heat treatment case hardened case hardened case hardenedcase hardened case hardenedsoftcase hardenedind. hardened齿轮齿数 1)齿轮节圆 最大驱动力 (只针对ATLANTA标准的材料)No. of pinion teeth 1)pitch circle dia.m ax. feed force (values are only valid for material according ATLANTA-Standard)12 72 mm 27,5 kN 27,5 kN 27,5 kN 27,5 kN 7,5 kN 3,0 kN 25,5 kN 15,0 kN 13 78 mm 33,5 kN 33,5 kN 33,5 kN 33,5 kN 8,0 kN 3,5 kN 30,0 kN 17,5 kN 14 84 mm 41,5 kN 41,5 kN 41,5 kN 41,5 kN 8,5 kN 4,0 kN 34,5 kN 20,0 kN 15 90 mm 46,0 kN 46,0 kN 45,5 kN 45,5 kN 9,0 kN 4,5 kN 38,0 kN 22,5 kN 16 96 mm 50,5 kN 53,0 kN 50,5 kN 50,5 kN 10,0 kN 5,0 kN 40,5 kN 25,0 kN 17 102 mm 56,5 kN 61,5 kN 56,5 kN 56,5 kN 11,5 kN 6,0 kN 43,5 kN 27,5 kN 18 108 mm 61,0 kN 68,0 kN 61,0 kN 61,0 kN 12,5 kN 7,0 kN 46,0 kN 30,0 kN 19 114 mm 64,5 kN 73,5 kN 64,5 kN 64,5 kN 13,0 kN 7,5 kN 48,5 kN 32,5 kN 20 120 mm 68,0 kN 79,5 kN 68,0 kN 68,0 kN 14,0 kN 8,0 kN 51,0 kN 34,5 kN 21 126 mm 71,5 kN 85,0 kN 71,5 kN 71,5 kN 14,5 kN 8,5 kN 53,5 kN 37,0 kN 22 132 mm 75,5 kN 90,5 kN 75,0 kN 75,0 kN 15,5 kN 9,0 kN 56,0 kN 39,5 kN 23 138 mm 79,0 kN 96,0 kN 79,0 kN 78,5 kN 16,0 kN 9,5 kN 58,5 kN 42,0 kN 24 144 mm 82,5 kN 102,0 kN 82,5 kN 82,5 kN 17,0 kN 10,5 kN 61,0 kN 44,0 kN 25 150 mm 86,0 kN 104,0 kN 86,0 kN 86,0 kN 17,5 kN 11,0 kN 61,5 kN 46,5 kN 26 156 mm 87,5 kN 104,5 kN 87,5 kN 87,5 kN 18,5 kN 11,5 kN 62,0 kN 49,0 kN 27 162 mm 88,0 kN 105,5 kN 87,5 kN 87,5 kN 19,0 kN 12,0 kN 62,0 kN 50,0 kN 28 168 mm 88,5 kN 106,0 kN 88,0 kN 88,0 kN 20,0 kN 12,5 kN 62,5 kN 50,0 kN 29 174 mm 88,5 kN 106,5 kN 88,5 kN 88,5 kN 20,5 kN 13,0 kN 62,5 kN 50,5 kN 30 180 mm 89,0 kN 107,0 kN 89,0 kN 89,0 kN 21,5 kN 13,5 kN 63,0 kN 50,5 kNRack and pinion drive – calculation and selection – module 6 – straight tooth system最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces – description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard单位：mm / Dimensions in mm1/201712 96 mm 49,5 kN 49,5 kN 49,5 kN 13,0 kN 5,5 kN 45,5 kN 26,5 kN13 104 mm 60,0 kN 60,0 kN 60,0 kN 14,5 kN 6,5 kN 53,5 kN 31,0 kN14 112 mm 74,5 kN 74,5 kN 74,5 kN 16,0 kN 7,5 kN 61,5 kN 35,5 kN15 120 mm 82,0 kN 82,0 kN 82,0 kN 16,5 kN 8,0 kN 68,0 kN 40,0 kN16 128 mm 90,5 kN 90,0 kN 90,0 kN 18,5 kN 9,5 kN 72,5 kN 44,5 kN17 136 mm 101,5 kN 101,5 kN 101,5 kN 21,0 kN 11,0 kN 77,5 kN 49,0 kN18 144 mm 109,0 kN 109,0 kN 109,0 kN 22,5 kN 12,5 kN 82,0 kN 53,5 kN19 152 mm 115,5 kN 115,5 kN 115,5 kN 23,5 kN 13,5 kN 86,5 kN 57,5 kN20 160 mm 121,5 kN 121,5 kN 121,5 kN 25,0 kN 14,5 kN 91,0 kN 62,0 kN21 168 mm 128,0 kN 128,0 kN 128,0 kN 26,5 kN 15,5 kN 95,5 kN 66,0 kN22 176 mm 134,5 kN 134,5 kN 134,5 kN 27,5 kN 16,5 kN 100,0 kN 70,5 kN23 184 mm 141,0 kN 141,0 kN 141,0 kN 29,0 kN 17,5 kN 104,5 kN 74,5 kN24 192 mm 147,5 kN 147,5 kN 147,5 kN 30,5 kN 18,5 kN 107,5 kN 79,0 kN25 200 mm 152,5 kN 152,5 kN 152,5 kN 31,5 kN 19,5 kN 108,0 kN 83,0 kN26 208 mm 153,5 kN 153,0 kN 153,0 kN 33,0 kN 20,5 kN 108,5 kN 87,0 kN27 216 mm 154,0 kN 154,0 kN 153,5 kN 34,5 kN 21,5 kN 109,0 kN 87,5 kN28 224 mm 154,5 kN 154,5 kN 154,5 kN 35,5 kN 22,5 kN 109,5 kN 88,0 kN29 232 mm 155,0 kN 155,0 kN 155,0 kN 37,0 kN 23,5 kN 110,0 kN 88,5 kN30 240 mm 156,0 kN 155,5 kN 155,5 kN 38,5 kN 24,5 kN 110,0 kN 88,5 kNRack and pinion drive – calculation and selection – module 8 – straight tooth system最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces –description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard齿条 / Rack UHPR HPR BRATLANTA精度等级/ATLANTA-Qualit 3 6 7 9 10材料 / material C45 C45 C45 C45 C45齿条 / Rack 热处理方式感应淬火感应淬火软材 未淬火感应淬火Heat Treatment ind. hardened induction hardened soft induction hardened材料 / material 16MnCr5 16MnCr5 16MnCr5 16MnCr5 C45 16MnCr5 C45齿轮 / Pinion 热处理方式渗碳淬火渗碳淬火渗碳淬火渗碳淬火软材 未淬火渗碳淬火感应淬火Heat Treatment case hardened case hardened case hardened case hardened soft case hardened ind. hardened齿轮齿数1)齿轮节圆最大驱动力 (只针对ATLANTA标准的材料)No. of pinion teeth 1)pitch circle dia. m ax. feed force (values are only valid for material according ATLANTA-Standard)单位：mm / Dimensions in mmZB – 4512 120 mm 78,0 kN 77,5 kN 21,0 kN 8,5 kN 71,5 kN 41,5 kN 13 130 mm 94,0 kN 94,0 kN 22,5 kN 10,0 kN 84,0 kN 49,0 kN 14 140 mm 117,0 kN 117,0 kN 25,0 kN 11,5 kN 96,0 kN 56,0 kN 15 150 mm 128,5 kN 128,5 kN 26,5 kN 13,0 kN 107,0 kN 63,0 kN 16 160 mm 141,5 kN 141,5 kN 29,0 kN 15,0 kN 114,0 kN 70,0 kN 17 170 mm 159,5 kN 159,5 kN 33,0 kN 17,5 kN 121,0 kN 77,0 kN 18 180 mm 171,0 kN 171,0 kN 35,0 kN 19,5 kN 128,0 kN 83,5 kN 19 190 mm 181,0 kN 180,5 kN 37,0 kN 21,0 kN 135,5 kN 90,5 kN 20 200 mm 191,0 kN 191,0 kN 39,5 kN 22,5 kN 142,5 kN 97,0 kN 21 210 mm 201,0 kN 201,0 kN 41,5 kN 24,5 kN 149,5 kN 104,0 kN 22 220 mm 211,0 kN 211,0 kN 43,5 kN 26,0 kN 156,5 kN 110,5 kN 23 230 mm 221,0 kN 221,0 kN 45,5 kN 27,5 kN 163,5 kN 117,0 kN 24 240 mm 231,0 kN 231,0 kN 47,5 kN 29,0 kN 165,0 kN 123,5 kN 25 250 mm 234,0 kN 234,0 kN 49,5 kN 31,0 kN 166,0 kN 130,0 kNRack and pinion drive – calculation and selection – module 10 – straight tooth system最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces – description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard齿条 / RackUHPR HPRBRATLANTA精度等级/ATLANTA-Qualit 3 6 9 10材料 / material C45 C45 C45 C45齿条 / Rack 热处理方式 感应淬火 感应淬火 软材 未淬火感应淬火Heat Treatment ind. hardened ind. hardened softinduction hardened材料 / material 16MnCr5 16MnCr5 16MnCr5 C45 16MnCr5 C45齿轮 / Pinion 热处理方式 渗碳淬火 渗碳淬火 渗碳淬火 软材 未淬火渗碳淬火 感应淬火Heat Treatmentcase hardenedcase hardenedcase hardenedsoftcase hardenedind. hardened齿轮齿数 1)齿轮节圆 最大驱动力 (只针对ATLANTA标准的材料)No. of pinion teeth 1)pitch circle dia. m ax. feed force (values are only valid for material according ATLANTA-Standard)ZB – 46单位：mm / Dimensions in mm1/201712 144 mm 111,0 kN 111,0 kN13 156 mm 134,5 kN 134,0 kN14 168 mm 167,0 kN 167,0 kN15 180 mm 183,5 kN 183,5 kN16 192 mm 204,0 kN 203,5 kN17 204 mm 225,5 kN 225,5 kN18 216 mm 244,0 kN 243,5 kN19 228 mm 258,0 kN 258,0 kN20 240 mm 272,5 kN 272,0 kN21 252 mm 286,5 kN 286,5 kN22 264 mm 301,0 kN 300,5 kN23 276 mm 315,5 kN 315,0 kN24 288 mm 329,5 kN 329,5 kN25 300 mm 333,5 kN 333,0 kN齿轮齿条驱动-计算和选型-模数12-直齿Rack and pinion drive – calculation and selection – module 12 – straight tooth system最大允许进给力 - 说明请参阅第ZB-36 / Maximum permissible feed forces –description see page ZB-361) 核对可行性（ZB章节） / check availability (chapter ZB)2) 力值只适用于亚特兰标准材料 / force values are only valid for material according ATLANTA-Standard齿条 / Rack UHPR HPRATLANTA精度等级/ATLANTA-Qualit 3 6材料 / material C45 C45齿条 / Rack 热处理方式感应淬火感应淬火Heat Treatment ind. hardened ind. hardened材料 / material 16MnCr5 16MnCr5齿轮 / Pinion 热处理方式渗碳淬火渗碳淬火Heat Treatment case hardened case hardened齿轮齿数1)齿轮节圆最大驱动力 2)No.of pinion teeth1) p itch circle dia. Maximum Feed Force 2)。

齿轮齿条简单计算
齿轮和齿条是机械传动常用的元件，可以用来将旋转运动转化为直线运动或者将直线运动转化为旋转运动。

以下是齿轮和齿条的一些简单计算方法：
齿轮计算：
1. 齿数计算：齿轮的齿数与齿条的齿数有一定的关系，可以根据需要的转速比和模数（或者分度圆直径）来计算。

常用的计算公式是：齿数=齿条的齿数/转速比。

2. 模数计算：模数是衡量齿轮尺寸的重要参数，可以通过转速和模数公式来计算：模数=模数法系数/转速。

其中，模数法系
数是根据齿轮的材料和精度要求决定的。

3. 发展圆直径计算：发展圆直径是齿轮设计中一个重要的尺寸参数，可以通过模数和齿数来计算：发展圆直径=模数×齿数。

齿条计算：
1. 齿数计算：齿条的齿数可以根据需要的转速比和齿轮的齿数来计算，按照转速比的公式：齿数=齿轮的齿数×转速比。

2. 模数计算：齿条的模数可以根据齿轮的模数和转速比来计算，按照转速比的公式：模数=齿轮的模数/转速比。

需要注意的是，以上的计算公式只是齿轮和齿条计算中的一部分，真正的设计和计算还需要考虑更多的因素，例如压力角、齿间距、齿形等。

如果需要更详细的计算，建议参考相关的机械设计手册或者咨询专业的机械工程师。

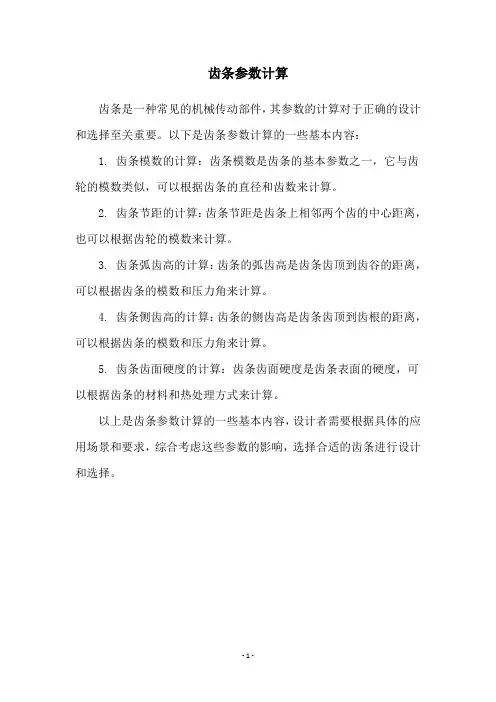

齿条参数计算
齿条是一种常见的机械传动部件，其参数的计算对于正确的设计和选择至关重要。

以下是齿条参数计算的一些基本内容：
1. 齿条模数的计算：齿条模数是齿条的基本参数之一，它与齿轮的模数类似，可以根据齿条的直径和齿数来计算。

2. 齿条节距的计算：齿条节距是齿条上相邻两个齿的中心距离，也可以根据齿轮的模数来计算。

3. 齿条弧齿高的计算：齿条的弧齿高是齿条齿顶到齿谷的距离，可以根据齿条的模数和压力角来计算。

4. 齿条侧齿高的计算：齿条的侧齿高是齿条齿顶到齿根的距离，可以根据齿条的模数和压力角来计算。

5. 齿条齿面硬度的计算：齿条齿面硬度是齿条表面的硬度，可以根据齿条的材料和热处理方式来计算。

以上是齿条参数计算的一些基本内容，设计者需要根据具体的应用场景和要求，综合考虑这些参数的影响，选择合适的齿条进行设计和选择。

- 1 -。

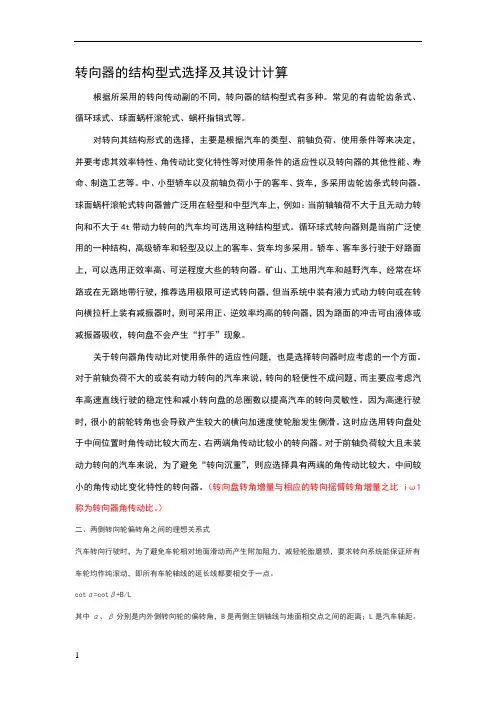

转向器的结构型式选择及其设计计算根据所采用的转向传动副的不同，转向器的结构型式有多种。

常见的有齿轮齿条式、循环球式、球面蜗杆滚轮式、蜗杆指销式等。

对转向其结构形式的选择，主要是根据汽车的类型、前轴负荷、使用条件等来决定，并要考虑其效率特性、角传动比变化特性等对使用条件的适应性以及转向器的其他性能、寿命、制造工艺等。

中、小型轿车以及前轴负荷小于的客车、货车，多采用齿轮齿条式转向器。

球面蜗杆滚轮式转向器曾广泛用在轻型和中型汽车上，例如：当前轴轴荷不大于且无动力转向和不大于4t带动力转向的汽车均可选用这种结构型式。

循环球式转向器则是当前广泛使用的一种结构，高级轿车和轻型及以上的客车、货车均多采用。

轿车、客车多行驶于好路面上，可以选用正效率高、可逆程度大些的转向器。

矿山、工地用汽车和越野汽车，经常在坏路或在无路地带行驶，推荐选用极限可逆式转向器，但当系统中装有液力式动力转向或在转向横拉杆上装有减振器时，则可采用正、逆效率均高的转向器，因为路面的冲击可由液体或减振器吸收，转向盘不会产生“打手”现象。

关于转向器角传动比对使用条件的适应性问题，也是选择转向器时应考虑的一个方面。

对于前轴负荷不大的或装有动力转向的汽车来说，转向的轻便性不成问题，而主要应考虑汽车高速直线行驶的稳定性和减小转向盘的总圈数以提高汽车的转向灵敏性。

因为高速行驶时，很小的前轮转角也会导致产生较大的横向加速度使轮胎发生侧滑。

这时应选用转向盘处于中间位置时角传动比较大而左、右两端角传动比较小的转向器。

对于前轴负荷较大且未装动力转向的汽车来说，为了避免“转向沉重”，则应选择具有两端的角传动比较大、中间较小的角传动比变化特性的转向器。

（转向盘转角增量与相应的转向摇臂转角增量之比iω1称为转向器角传动比。

）二、两侧转向轮偏转角之间的理想关系式汽车转向行驶时，为了避免车轮相对地面滑动而产生附加阻力，减轻轮胎磨损，要求转向系统能保证所有车轮均作纯滚动，即所有车轮轴线的延长线都要相交于一点。

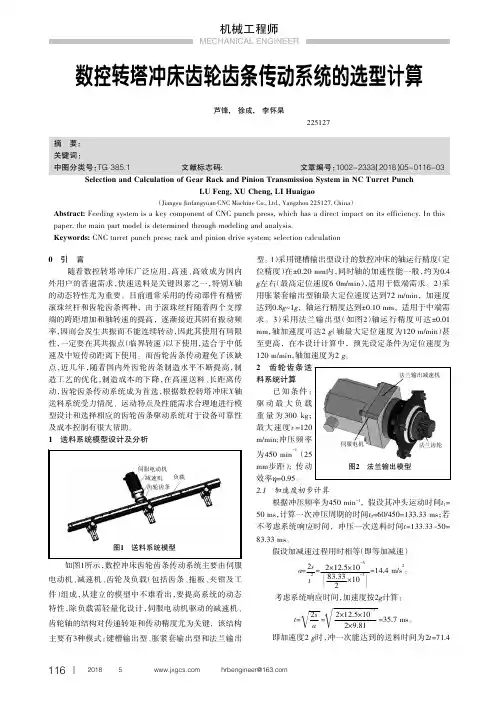

数控转塔冲床齿轮齿条传动系统的选型计算芦锋,徐成,李怀杲（江苏金方圆数控机床有限公司，江苏扬州225127）摘要：送料系统是数控冲床的关键部件，直接影响其效率高低，通过建模分析计算，确定主要零件型号。

关键词：数控转塔冲床；齿轮齿条传动系统；选型计算；中图分类号：TG385.1文献标志码:B文章编号：员园园圆原圆猿猿猿（圆园员8）0缘原园116原园3 Selection and Calculation of Gear Rack and Pinion Transmission System in NC Turret PunchLU Feng,XU Cheng,LI Huaigao（Jiangsu Jinfangyuan CNC Machine Co.,Ltd.,Yangzhou225127,China）Abstract:Feeding system is a key component of CNC punch press,which has a direct impact on its efficiency.In this paper,the main part model is determined through modeling and analysis.Keywords:CNC turret punch press;rack and pinion drive system;selection calculation0引言随着数控转塔冲床广泛应用，高速、高效成为国内外用户的普遍需求，快速送料是关键因素之一，特别X轴的动态特性尤为重要。

目前通常采用的传动部件有精密滚珠丝杆和齿轮齿条两种，由于滚珠丝杆随着两个支撑端的跨距增加和轴转速的提高，逐渐接近其固有振动频率，因而会发生共振而不能连续转动，因此其使用有局限性，一定要在其共振点（临界转速）以下使用，适合于中低速及中短传动距离下使用。

而齿轮齿条传动避免了该缺点，近几年，随着国内外齿轮齿条制造水平不断提高，制造工艺的优化，制造成本的下降，在高速送料、长距离传动，齿轮齿条传动系统成为首选，根据数控转塔冲床X轴送料系统受力情况、运动特点及性能需求合理地进行模型设计和选择相应的齿轮齿条驱动系统对于设备可靠性及成本控制有很大帮助。

第四章 齿轮设计4.1 齿轮参数的选择[8]齿轮模数值取值为m=10，主动齿轮齿数为z=6，压力角取α=20°，齿轮螺旋角为β=12°，齿条齿数应根据转向轮达到的值来确定。

齿轮的转速为n=10r/min ，齿轮传动力矩２221Ｎm ⋅，转向器每天工作８小时，使用期限不低于５年． 主动小齿轮选用20MnCr5材料制造并经渗碳淬火，而齿条常采用45号钢或41Cr4制造并经高频淬火，表面硬度均应在56HRC 以上。

为减轻质量，壳体用铝合金压铸。

4.2 齿轮几何尺寸确定[2] 齿顶高 ha =()()mmh m n an n 25.47.015.2=+⨯=+*χ,ha=17齿根高 hf()()mmc h m n n an n 375.17.025.015.2=-+⨯=-+=**χ,hf=5.5齿高 h = ha+ hf =17+5.5=22.5分度圆直径 d =mz/cos β=mm337.1512cos 65.2=⨯d=61.348齿顶圆直径 da =d+2ha =61.348+2×17=95.348齿根圆直径 df =d-2hf =61.348-2×11基圆直径mmd d b 412.1420cos 337.15cos =⨯== α db=57.648法向齿厚为 5.2364.07.022tan 22⨯⎪⎭⎫⎝⎛⨯⨯+=⎪⎭⎫ ⎝⎛+=παχπn n n n m smm 593.4=×4=18.372端面齿厚为 5253.2367.0cos 7.022tan 222⨯⎪⎪⎭⎫ ⎝⎛⨯⨯+=⎪⎭⎫⎝⎛+=βπαχπt t t t m smm 275.5=×4=21.1分度圆直径与齿条运动速度的关系 d=60000v/πn1=⇒v 0.001m/s齿距 p=πm=3.14×10=31.4齿轮中心到齿条基准线距离 H=d/2+xm=37.674（7.0）4.3 齿根弯曲疲劳强度计算[11]4.3.1齿轮精度等级、材料及参数的选择（1） 由于转向器齿轮转速低，是一般的机械，故选择8级精度。

齿轮齿条计算齿轮和齿条是机械传动中常用的两种传动方式，它们之间的配合合理与否直接影响到机械传动的效率和性能。

本文将从齿轮齿条的基本原理、设计计算方法以及注意事项等方面进行详细介绍，旨在帮助读者深入了解齿轮齿条的计算方法，并指导实际应用。

一、齿轮齿条的基本原理1.齿轮的基本原理齿轮是由一对或多对齿数不同的圆盘组成的，通过齿的啮合来实现转动和传动。

它具有传递扭矩和改变速度比的作用。

2.齿条的基本原理齿条是一种线性运动的传动装置，由具有一定齿数的直条状齿轮构成。

齿条通过与齿轮的啮合实现力的传递和工件的移动。

二、齿轮齿条的设计计算方法1.齿轮设计计算方法（1）确定传动比：根据所需的转速比和传动功率，选择合适的齿轮组合。

（2）计算模数：通过传动功率和转速来确定齿轮的模数。

（3）计算齿数：根据齿轮的模数和传动比，计算齿轮的齿数。

（4）计算齿轮尺寸：根据齿数和模数，计算齿轮的直径、齿宽等尺寸。

2.齿条设计计算方法（1）确定齿条的模数：根据工作载荷和所需的尺寸精度，选择合适的齿条模数。

（2）计算齿条的齿数：根据齿条的模数和长度，计算齿条的齿数。

（3）计算齿条的尺寸：根据齿数和模数，计算齿条的宽度、高度等尺寸。

三、齿轮齿条计算的注意事项1.合理设计齿轮齿条的啮合角和啮合线速度，避免啮合不良和过高的载荷。

2.设计时要考虑齿轮齿条的工作环境和要求，选择合适的材料和表面处理方式，以提高其使用寿命和性能。

3.在实际应用中，要注意齿轮齿条的润滑和保养，定期检查和更换磨损严重的齿轮齿条部件。

齿轮齿条作为机械传动中常用的方式之一，其设计计算方法的合理与否对传动效率和性能有着直接的影响。

通过本文的介绍，读者不仅可以全面了解齿轮齿条的基本原理和设计计算方法，还能掌握齿轮齿条计算的注意事项，有助于在实际应用中对齿轮齿条进行准确的计算和选用，以提高机械传动的效率和使用寿命。

1.选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。

2）速度不高，故选用7级精度（GB10095-88）。

3）材料选择。

由表10-1选择小齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。

4）选小齿轮齿数=24，大齿轮齿数。

2.按齿面接触强度设计由设计计算公式进行计算，即(1)确定公式内的各计算数值1）试选载荷系数=1.3。

2）计算小齿轮传递的转矩。

（预设齿轮模数m=8mm,直径d=160mm）3) 由表10-7选齿宽系数。

4）由表10-6查得材料的弹性影响系数。

5）由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限;齿条的接触疲劳强度极限。

6）由式10-13计算应力循环次数。

7)由图10-19取接触疲劳寿命系数。

8）计算接触疲劳许用应力。

取失效概率为1%，安全系数S=1，由式（10-12）得(2)计算1）试算小齿轮分度圆直径,代入。

2）计算圆周速度v。

3)计算齿宽b。

4)计算齿宽与齿高之比。

模数齿高5）计算载荷系数。

根据,7级精度，由图10-8查得动载荷系数;直齿轮，;由表10-2查得使用系数;由表10-4用插值法查得7级精度、小齿轮为悬臂布置时。

由，查图10-13得；故载荷系数6）按实际的载荷系数校正所算得的分度圆直径，由式（10-10a）得7)计算模数m。

3.按齿根弯曲强度设计由式（10-5）得弯曲强度设计公式为（1）确定公式内各计算数值1）由图10-20c查得小齿轮的弯曲疲劳强度极限;齿条的弯曲强度极限；2）由图10-18取弯曲疲劳寿命系数，;3）计算弯曲疲劳许用应力。

取弯曲疲劳安全系数S=1.4，由式（10-12）得4)计算载荷系数K。

5)查取齿形系数。

由表10-5查得,。

6）查取应力校正系数。

由表10-5查得，。

7）计算齿轮齿条的并加以比较。

齿条的数值大。

（2）设计计算由于齿轮模数m的大小主要决定弯曲强度，而齿面接触疲劳强度主要取决于齿轮直径。

1.选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。

2）速度不高，故选用7级精度（GB10095-88）。

3）材料选择。

由表10-1选择小齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。

4）选小齿轮齿数=24，大齿轮齿数。

2.按齿面接触强度设计由设计计算公式进行计算，即(1)确定公式内的各计算数值1）试选载荷系数=。

2）计算小齿轮传递的转矩。

（预设齿轮模数m=8mm,直径d=160mm）3) 由表10-7选齿宽系数。

4）由表10-6查得材料的弹性影响系数。

5）由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限;齿条的接触疲劳强度极限。

6）由式10-13计算应力循环次数。

7)由图10-19取接触疲劳寿命系数。

8）计算接触疲劳许用应力。

取失效概率为1%，安全系数S=1，由式（10-12）得(2)计算1）试算小齿轮分度圆直径,代入。

2）计算圆周速度v。

3)计算齿宽b。

4)计算齿宽与齿高之比。

模数齿高5）计算载荷系数。

根据,7级精度，由图10-8查得动载荷系数;直齿轮，;由表10-2查得使用系数;由表10-4用插值法查得7级精度、小齿轮为悬臂布置时。

由，查图10-13得；故载荷系数6）按实际的载荷系数校正所算得的分度圆直径，由式（10-10a）得7)计算模数m。

3.按齿根弯曲强度设计由式（10-5）得弯曲强度设计公式为（1）确定公式内各计算数值1）由图10-20c查得小齿轮的弯曲疲劳强度极限;齿条的弯曲强度极限；2）由图10-18取弯曲疲劳寿命系数，;3）计算弯曲疲劳许用应力。

取弯曲疲劳安全系数S=，由式（10-12）得4)计算载荷系数K。

5)查取齿形系数。

由表10-5查得,。

6）查取应力校正系数。

由表10-5查得，。

7）计算齿轮齿条的并加以比较。

齿条的数值大。

（2）设计计算由于齿轮模数m的大小主要决定弯曲强度，而齿面接触疲劳强度主要取决于齿轮直径。

大家知道齿条模数怎么计算吗？下面小编为大家简单介绍一下吧！计算方法：两齿间的距离（从第一齿一点到第二齿的同一点）÷3.14=模数1、齿条：是一种齿分布于条形体上的特殊齿轮。

齿条也分直齿齿条和斜齿齿条，分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用；齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。

2、特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

3、参数：齿条的主要参数有：齿槽宽、齿顶高、齿根高、齿高、齿厚、齿根圆半径等。

扩展资料：一、齿轮齿条模数是什么意思模数是人们设定的一个能度量齿轮大小的参数，它是一个比值，其大小与分圆齿厚有关。

一般齿条的模数越大，说明齿越大，齿距也越大，直径一定的情况下，模数越小齿数越多，啮合的轮齿齿数也就越多，这就说明模数小的齿轮比模数大的齿轮要更精密；不过相应的，小模数齿轮的每个轮齿的外形尺寸更小，强度更低，负载上限也更低，因此在实际的齿轮设计中，除了要考虑齿轮的齿条模数外，还要注意齿轮的厚度、变位等参数以及齿轮的使用环境等。

二、齿轮模数怎么计算在齿轮产品选型的时候，需要参考多方面的参数，根据实际需要，选择合适型号规的产品，模数作为制造齿轮的一个重要参数，计算模数的大小很有必要，那么齿条模数怎么计算呢？齿轮模数的计算公式是：齿轮模数m=分度圆直径d/齿数z =齿距p /圆周率π。

根据这一公式，计算齿轮模数时，只需要测量出齿轮的分度圆直径和齿数，或者测量齿距就能计算出齿轮模数了。

注：以上的计算公式适用于直齿齿轮，对于非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，对于锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分，计算公式也是各自的齿距与圆周率的比值，测量时要注意。

1.选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。

2）速度不高，故选用7级精度（GB10095-88）。

3）材料选择。

由表10-1选择小齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。

4）选小齿轮齿数Z1=24，大齿轮齿数Z2=∞。

2.按齿面接触强度设计由设计计算公式进行计算，即d1t ≥2.32√K t T1d∙u+1(Z E[H])23(1)确定公式内各计算数值1）试选载荷系数K t =1.3。

2）计算小齿轮传递转矩。

（预设齿轮模数m=8mm,直径d=160mm）T1=95.5×105P11=95.5×105×0.2424=2.908×105N∙mm3) 由表10-7选齿宽系数φd=0.5。

4）由表10-6查得材料的弹性影响系数Z E=189.8MPa 1 2。

5）由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限σHlim1=600MPa;齿条的接触疲劳强度极限σHlim2=550MPa。

6）由式10-13计算应力循环次数。

N1=60n1jL h=60×7.96×1×(2×0.08×200×4)=6.113×1047)由图10-19取接触疲劳寿命系数K HN1=1.7。

8）计算接触疲劳许用应力。

取失效概率为1%，安全系数S=1，由式（10-12）得[σH]1=K HN1σHlim1S=1.7×600MPa=1020MPa(2)计算1）试算小齿轮分度圆直径d t1,代入[σH]1。

d 1t ≥2.32√K t T 1φd ∙u +1u (Z E [σH ])23=2.32√1.3×2.908×1050.5∙∞+1∞ (189.81020)23=68.89mm2）计算圆周速度v 。

v =πd 1t n 1=π×68.89×7.96=0.029m s ⁄ 3)计算齿宽b 。
