断路器拒绝合闸故障的分析、判断与处理(新版)

编订：__________________单位：__________________时间：__________________断路器拒绝合闸故障的分析、判断与处理(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8851-81 断路器拒绝合闸故障的分析、判断与处理(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

高压断路器的常见故障和异常，大多数是由操动机构和断路器控制回路的元件故障，本体异常往往是渗漏油引起缺油等故障。

发生“拒合”情况，墓本上是在合闸操作和重合闸过程中。

拒合的原因主要有两方面，一是电气方面故障；二是机械方面原因。

判断断路器“拒合”的原因及处理方法一般可分以下三步。

1、用控制开关再重新合一次，目的检查前一次拒合闸是否因操作不当引起的（如控制开关放手太快等）。

2、检查电气回路各部位情况，以确定电气回路是否有故障。

方法是：①检查合闸控制电源是否正常；②检查合闸控制回路熔丝和合闸熔断器是否良好；③检查合闸接触器的触点是否正常（如电磁操动机构）；④将控制开关板至“合闸时”位置，看合闸铁芯是否动作（液压机构、气动机构、弹簧机构的检查类同）。

若合闸铁芯动作正常，则说明电气回路正常。

3、如果电气回路正常，断路器仍不能合闸，则说明为机械方面故障，应停用断路器，报告有关领导安排检修处理。

经以上初步检查，可判定是电气方面，还是机械方面的故障。

变电站断路器拒绝合闸故障处理变电站断路器拒绝合闸是变电设备常见的故障之一，一旦发生，会对电力系统的正常运行带来严重影响，因此及时处理和解决这类故障是非常重要的。

以下是关于变电站断路器拒绝合闸故障处理的建议。

首先，当发现变电站断路器拒绝合闸的故障时，应立即采取紧急措施，尽快解决问题。

在处理过程中，需要排除合闸电机故障、合闸电流故障等可能导致断路器拒绝合闸的因素，对可能存在的问题进行逐项排查。

其次，需要对断路器的机械部件进行细致的检查。

断路器的机械部件往往是故障的关键部分，如合闸电机、合闸弹簧、合闸螺栓、合闸电气操作机构等。

检查时应仔细观察各部件的磨损情况，是否存在松动、断裂、变形、过热等现象。

对于出现异常情况的机械部件，需及时更换或修复，确保其正常运行。

同时，对断路器的电气部分也需要进行全面检查。

首先，对与合闸相关的电气元件进行检查，如合闸命令信号的传输是否正常、合闸切换器的状态是否正常、合闸触头的接触良好等。

其次，需对断路器的电源电压、控制回路的接线端子、接触器是否正常工作等进行检查，确保电气部分的设计和连接没有问题。

在检查过程中，还需要对断路器的保护装置进行检查和测试，确保保护装置与断路器的配合运行正常。

保护装置的故障或错误设置可能导致断路器拒绝合闸，因此需要逐一排除可能的问题，确保保护装置的准确性和可靠性。

此外，及时处理断路器拒绝合闸故障还需要依靠专业的测试仪器和设备，如接触电阻测试仪、电流传感器、短路电流计算软件等。

这些装置可以帮助工作人员更准确地诊断和分析故障原因，确定解决方案。

最后，在处理断路器拒绝合闸故障时，还需注意安全问题。

断路器本身是高压设备，对于一些问题的解决可能需要操作人员进入高压室或接触高压部件，因此必须严格遵守安全操作规程和相关安全标准，确保操作人员的人身安全。

总之，变电站断路器拒绝合闸故障处理需要综合考虑机械部件和电气部分的问题，并且依靠专业的测试仪器和设备进行诊断和分析。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改断路器拒绝合闸的原因和处理方法(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes断路器拒绝合闸的原因和处理方法(最新版)断路器拒绝合闸的原因包括：(1)操作不当或重合闸回路未启动。

(2)合闸电源消失。

(3)就地控制箱内合闸电源小开关未合上或断路器合闸闭锁。

(4)断路器操作控制箱内“远方一就地”选择开关在就地位置。

(5)控制回路或同期回路断线。

(6)合闸线圈及合闸回路继电器烧坏。

(7)操作继电器故障或控制把手失灵。

(8)其他机械方面故障，如传动机构连杆松动、脱落，合闸铁芯卡涩，断路器分闸后机构没复位。

检查和处理断路器拒绝合闸的方法为：(1)用控制开关再合一次，以检查是否因操作不当或重合闸回路未启动；(2)若是合闸电源消失，运行人员可更换合闸回路熔断器或试投小开关。

(3)试合就地控制箱内合闸电源小开关。

(4)将断路器操作控制箱内“远方一就地”选择开关放至远方的位置。

(5)若属上述(4)、(5)、(6)、(7)、(8)的情况，应通知专业人员进行处理。

(6)当故障造成断路器不能投运时，应按断路器合闸闭锁的方法进行处理。

云博创意设计MzYunBo Creative Design Co., Ltd.。

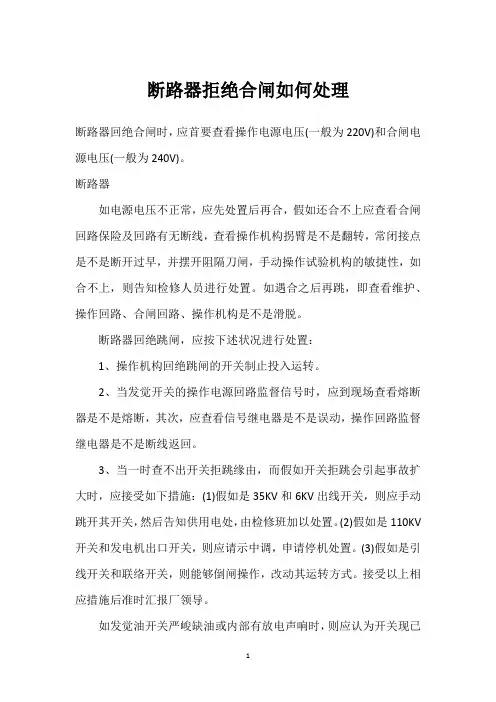

断路器拒绝合闸如何处理断路器回绝合闸时，应首要查看操作电源电压(一般为220V)和合闸电源电压(一般为240V)。

断路器如电源电压不正常，应先处置后再合，假如还合不上应查看合闸回路保险及回路有无断线，查看操作机构拐臂是不是翻转，常闭接点是不是断开过早，并摆开阻隔刀闸，手动操作试验机构的敏捷性，如合不上，则告知检修人员进行处置。

如遇合之后再跳，即查看维护、操作回路、合闸回路、操作机构是不是滑脱。

断路器回绝跳闸，应按下述状况进行处置：1、操作机构回绝跳闸的开关制止投入运转。

2、当发觉开关的操作电源回路监督信号时，应到现场查看熔断器是不是熔断，其次，应查看信号继电器是不是误动，操作回路监督继电器是不是断线返回。

3、当一时查不出开关拒跳缘由，而假如开关拒跳会引起事故扩大时，应接受如下措施：(1)假如是35KV和6KV出线开关，则应手动跳开其开关，然后告知供用电处，由检修班加以处置。

(2)假如是110KV 开关和发电机出口开关，则应请示中调，申请停机处置。

(3)假如是引线开关和联络开关，则能够倒闸操作，改动其运转方式。

接受以上相应措施后准时汇报厂领导。

如发觉油开关严峻缺油或内部有放电声响时，则应认为开关现已不能平安地断开回路。

此时应接受下列措施：1、停止该开关的运用。

在停用时对35KV和6KV线路开关可用其他开关切断该开关所带负荷。

假如是110KV和发电机出口开关，则应调整负荷，使通过该开关的电流接近于0，然后断开该开关。

2、假如开关的发热不正常(110KV和35KV开关都应在巡回查看时用手触摸其温度，6KV开关主要是观看其颜色)，应加强监督，如温度连续上升，则应按事故处置，停止该开关的运用。

真空开关运转中发觉下列状况之一者，严禁进行分断操作：1、灭弧室管壳破损;2、灭弧室消失明显放电火花;3、操作机构卡涩;4、玻璃外壳的真空灭弧室内屏蔽罩氧化变色。

真空开关在预备投入运转前发觉下列状况之一者，严禁合闸操作;1、灭弧室管壳破损;2、玻璃壳灭弧室内屏蔽罩氧化变色;3、操作机构卡涩真空开关分合操作中若发觉开关有严峻放电表象，应当即断开上一级开关，以免发生爆炸事故。

断路器“拒分”故障的判断与处理背景在电力系统中，断路器是一项非常重要的设备，用于在输电线路过载或短路时切断电路，以保障电力系统的安全运行。

然而，在实际使用过程中，断路器可能会出现“拒分”故障，即在切断电路时，断路器不能完全分离开合闸触头，影响电路的正常断开和闭合。

因此，本文将介绍断路器“拒分”故障的判断与处理方法，旨在帮助电力工程师解决相关问题。

判断故障的方法遇到断路器“拒分”的故障，首先需要判断是否是故障本身的问题，还是与其他设备有关。

判断故障的方法如下：1.检查电路或设备是否过载或短路。

由于经常过载或短路的线路会对断路器造成损坏和影响，建议先通过仪器和工具检查电路或设备是否正常。

2.检查断路器是否受到杂物或异物的影响。

有时候，断路器的结构可能受到一些杂物或异物的影响，影响断路器的正常操作。

此时，需要对断路器进行清理和维护。

3.检查断路器的接线是否牢固。

接线牢固与否，对断路器的正常操作有着至关重要的影响。

因此，建议对断路器的接线进行检查，确保接线牢固可靠。

4.使用测试仪器进行检查。

如果上述方法无法判断断路器的故障原因，可以选择使用其他现代化的测试仪器，例如震动表和万用表，来检查断路器的故障原因。

处理故障的方法确定断路器的故障原因后，需要采取正确的措施对故障进行处理。

处理故障的方法如下：1.更换已损坏的断路器：如果故障的原因是断路器自身的问题，我们需要更换已损坏的断路器。

在更换之前，需要先选好型号，并按照正常方法进行处理和安装。

2.更换短路接触件：如果故障原因在于短路接触件的老化或损坏，我们需要更换新的短路接触件。

更换后，还需要测试和确认短路接触件是否能够正常连接。

3.对杂物和异物进行清理：遇到断路器受到杂物或异物的影响导致故障，在判断故障的原因后，需要对杂物和异物进行清理和维护。

如果有必要，在断路器和附属设备进行全面的清理和维修。

4.对连接线进行检查和修复：断路器的正常运转和操作需要连接线的连接。

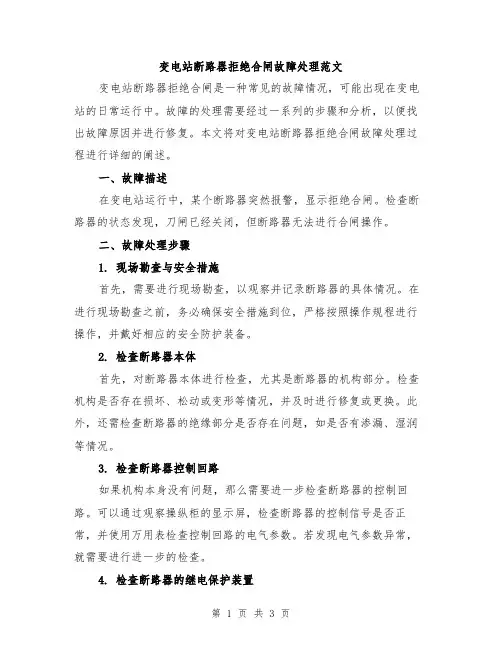

变电站断路器拒绝合闸故障处理范文变电站断路器拒绝合闸是一种常见的故障情况，可能出现在变电站的日常运行中。

故障的处理需要经过一系列的步骤和分析，以便找出故障原因并进行修复。

本文将对变电站断路器拒绝合闸故障处理过程进行详细的阐述。

一、故障描述在变电站运行中，某个断路器突然报警，显示拒绝合闸。

检查断路器的状态发现，刀闸已经关闭，但断路器无法进行合闸操作。

二、故障处理步骤1. 现场勘查与安全措施首先，需要进行现场勘查，以观察并记录断路器的具体情况。

在进行现场勘查之前，务必确保安全措施到位，严格按照操作规程进行操作，并戴好相应的安全防护装备。

2. 检查断路器本体首先，对断路器本体进行检查，尤其是断路器的机构部分。

检查机构是否存在损坏、松动或变形等情况，并及时进行修复或更换。

此外，还需检查断路器的绝缘部分是否存在问题，如是否有渗漏、湿润等情况。

3. 检查断路器控制回路如果机构本身没有问题，那么需要进一步检查断路器的控制回路。

可以通过观察操纵柜的显示屏，检查断路器的控制信号是否正常，并使用万用表检查控制回路的电气参数。

若发现电气参数异常，就需要进行进一步的检查。

4. 检查断路器的继电保护装置继电保护装置是断路器正常运行的重要组成部分之一，故障的发生与继电保护装置有关的情况是常见的。

对继电保护装置进行细致的检查，查看是否有任何异常。

如有异常，便需要进一步检查具体的继电保护装置的元件和参数。

5. 检查其他可能的原因如果以上步骤都没有找到问题的根源，还需要考虑其他可能的原因。

例如，检查是否有外部干扰、短路、过载等情况，这些因素有可能导致断路器拒绝合闸。

此外，还需要检查相关的连接线路，确保连接线路的质量和连接处的可靠性。

6. 故障排除与修复根据以上的检查步骤和分析结果，找到故障的具体原因，并进行相应的修复。

根据故障的不同情况，修复的方法有所不同。

有时候可能需要对断路器的机构进行修复或更换，有时候可能需要调整继电保护装置的参数，有时候可能需要重新连接线路等。

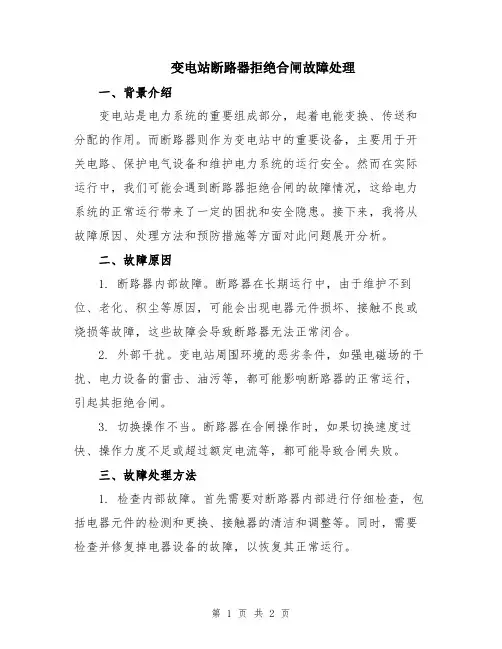

变电站断路器拒绝合闸故障处理一、背景介绍变电站是电力系统的重要组成部分，起着电能变换、传送和分配的作用。

而断路器则作为变电站中的重要设备，主要用于开关电路、保护电气设备和维护电力系统的运行安全。

然而在实际运行中，我们可能会遇到断路器拒绝合闸的故障情况，这给电力系统的正常运行带来了一定的困扰和安全隐患。

接下来，我将从故障原因、处理方法和预防措施等方面对此问题展开分析。

二、故障原因1. 断路器内部故障。

断路器在长期运行中，由于维护不到位、老化、积尘等原因，可能会出现电器元件损坏、接触不良或烧损等故障，这些故障会导致断路器无法正常闭合。

2. 外部干扰。

变电站周围环境的恶劣条件，如强电磁场的干扰、电力设备的雷击、油污等，都可能影响断路器的正常运行，引起其拒绝合闸。

3. 切换操作不当。

断路器在合闸操作时，如果切换速度过快、操作力度不足或超过额定电流等，都可能导致合闸失败。

三、故障处理方法1. 检查内部故障。

首先需要对断路器内部进行仔细检查，包括电器元件的检测和更换、接触器的清洁和调整等。

同时，需要检查并修复掉电器设备的故障，以恢复其正常运行。

2. 排除外部干扰。

针对外部干扰，可以采取屏蔽措施，如增加金属屏蔽罩、安装避雷器等，以减少干扰对断路器的影响。

同时，还需要对变电站周围环境进行清理和检修，保持其良好的工作状态。

3. 合闸操作调整。

对合闸操作过程进行调整，确保操作速度、力度适宜，并遵循合闸规程。

此外，还要注意断路器的额定电流，在合闸操作中不得超过其额定值。

四、预防措施1. 定期检修和养护。

对变电站设备进行定期的检修和养护是预防断路器拒绝合闸故障的重要手段，可以及时发现并修复其中的隐患问题。

2. 增加保护设备。

在变电站内部增加过流保护、差动保护等设备，可以提高电力系统的安全性能，减少断路器故障的发生。

3. 提高操作人员素质。

加强操作人员的培训和技能提升，使其熟悉断路器的工作原理和操作规程，能够正确、规范地操作断路器，以预防合闸故障的发生。

断路器拒绝合闸故障的分析、判断与处理断路器拒绝合闸故障的分析、判断与处理摘要：变电站内对负荷的停、送电的操作，关键的设备是高压断路器，也叫高压油开关，它的好坏直接决定整个变配电系统能否正常运行，是高压供、配电系统中最容易出现故障的薄弱环节。

关键词：变电站；断路器；拒绝合闸；高压断路器是电力系统中最重要的开关设备，它担负着控制和保护的双重任务，如断路器不能在电力系统发生故障时及时开断，就可能使事故扩大，造成大面积停电。

为了满足开断和关合，断路器必须具备三个组成部分;①开断部分，包括导电、触头部分和灭弧室。

②操动和传动部分，包括操作能源及各种传动机构。

③绝缘部分，高压对地绝缘及断口间的绝缘。

此三部分中以灭弧室为核心。

高压断路器无法正常合闸送电，此现象称为高压断路器开关的拒合现象，此现象在事故现场中经常出现。

发生“拒合”情况，墓本上是在合闸操作和重合闸过程中。

若此时故障不及时解决，将会造成非常大的危害，给我们带来严重的后果。

尤其是当事故发生时要求将备用电源紧急投入使用，而此时备用电源断路器却拒绝合闸，那么，这种情况造成的后果不仅仅是高压线路的故障，事故的严重性将会被扩大，波及到社会的各方各面。

因此将判断断路器“拒合”的原因和方法置于了一个很高的地位。

拒合的原因主要有三方面：一是电气方面故障；二是机械方面原因；三是人为方面原因一.判断断路器“拒合”的原因及处理方法如下：1、用控制开关再重新合一次，目的检查前一次拒合闸是否因操作不当引起的（如控制开关放手太快等）。

如果重新合闸仍然不成功，则进行下一步：2、检查电气回路各部位情况，以确定电气回路是否有故障。

方法如下：①检查合闸控制电源是否正常；②检查合闸控制回路熔丝和合闸熔断器是否良好；③检查合闸接触器的触点是否正常（如电磁操动机构）；④将控制开关板至“合闸时”位置，看合闸铁芯是否动作（液压机构、气动机构、弹簧机构的检查类同）。

若合闸铁芯动作正常，则说明电气回路正常。

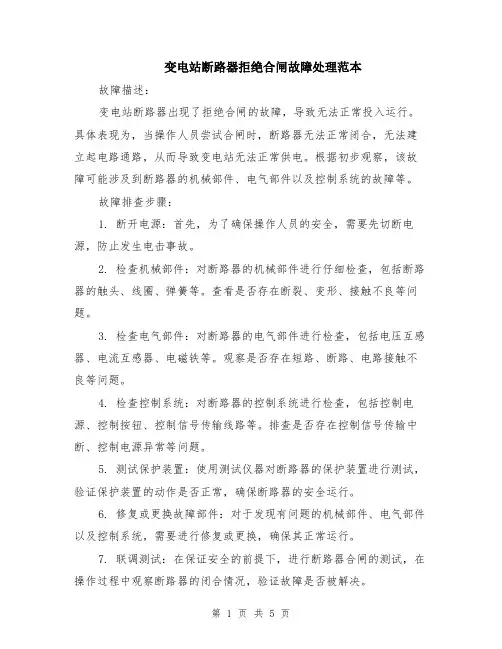

变电站断路器拒绝合闸故障处理范本故障描述：变电站断路器出现了拒绝合闸的故障，导致无法正常投入运行。

具体表现为，当操作人员尝试合闸时，断路器无法正常闭合，无法建立起电路通路，从而导致变电站无法正常供电。

根据初步观察，该故障可能涉及到断路器的机械部件、电气部件以及控制系统的故障等。

故障排查步骤：1. 断开电源：首先，为了确保操作人员的安全，需要先切断电源，防止发生电击事故。

2. 检查机械部件：对断路器的机械部件进行仔细检查，包括断路器的触头、线圈、弹簧等。

查看是否存在断裂、变形、接触不良等问题。

3. 检查电气部件：对断路器的电气部件进行检查，包括电压互感器、电流互感器、电磁铁等。

观察是否存在短路、断路、电路接触不良等问题。

4. 检查控制系统：对断路器的控制系统进行检查，包括控制电源、控制按钮、控制信号传输线路等。

排查是否存在控制信号传输中断、控制电源异常等问题。

5. 测试保护装置：使用测试仪器对断路器的保护装置进行测试，验证保护装置的动作是否正常，确保断路器的安全运行。

6. 修复或更换故障部件：对于发现有问题的机械部件、电气部件以及控制系统，需要进行修复或更换，确保其正常运行。

7. 联调测试：在保证安全的前提下，进行断路器合闸的测试，在操作过程中观察断路器的闭合情况，验证故障是否被解决。

故障处理注意事项：1. 安全第一：在进行故障处理前，必须确保切断电源，避免操作人员发生电击事故。

2. 仔细观察：在排查故障过程中，需要仔细观察断路器各部件的状况，发现异常时，需予以记录并进一步调查。

3. 有序排查：根据故障排查步骤，有序地对机械部件、电气部件、控制系统等进行逐一检查，不要遗漏任何可能的问题。

4. 精确测试：对于保护装置的测试，需要使用专门的测试仪器，确保测试结果准确可靠。

5. 团队协作：故障处理过程中，需要多人合作，各负其责，确保工作高效、顺利完成。

6. 调试测试：在故障处理结束后，要进行断路器的联调测试，确保故障彻底解决，恢复变电站的正常运行。

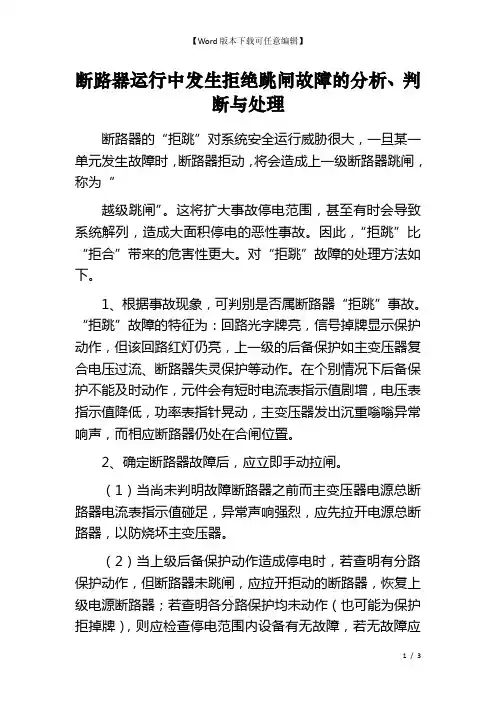

断路器运行中发生拒绝跳闸故障的分析、判断与处理断路器的“拒跳”对系统安全运行威胁很大，一旦某一单元发生故障时，断路器拒动，将会造成上一级断路器跳闸，称为“越级跳闸”。

这将扩大事故停电范围，甚至有时会导致系统解列，造成大面积停电的恶性事故。

因此，“拒跳”比“拒合”带来的危害性更大。

对“拒跳”故障的处理方法如下。

1、根据事故现象，可判别是否属断路器“拒跳”事故。

“拒跳”故障的特征为：回路光字牌亮，信号掉牌显示保护动作，但该回路红灯仍亮，上一级的后备保护如主变压器复合电压过流、断路器失灵保护等动作。

在个别情况下后备保护不能及时动作，元件会有短时电流表指示值剧增，电压表指示值降低，功率表指针晃动，主变压器发出沉重嗡嗡异常响声，而相应断路器仍处在合闸位置。

2、确定断路器故障后，应立即手动拉闸。

（1）当尚未判明故障断路器之前而主变压器电源总断路器电流表指示值碰足，异常声响强烈，应先拉开电源总断路器，以防烧坏主变压器。

（2）当上级后备保护动作造成停电时，若查明有分路保护动作，但断路器未跳闸，应拉开拒动的断路器，恢复上级电源断路器；若查明各分路保护均未动作（也可能为保护拒掉牌），则应检查停电范围内设备有无故障，若无故障应拉开所有分路断路器，合上电源断路器后，逐一试送各分路断路器。

当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障（拒跳）断路器。

这时应隔离之，同时恢复其他回路供电。

（3）在检查“拒跳”断路器除属可迅速排除的一般电气故障（如控制电源电压过低，或控制回路熔断器接触不良，熔丝熔断等）外，对一时难以处理的电气或机械性故障，均应联系调度，作为停用、转检修处理。

3、对“拒跳”断路器的电气及机械方面故障的分析判断方法。

（1）断路器拒跳故障查找方法。

首先应判断是电气回路故障还是机械方面故障：①检查是否为跳闸电源的电压过低所致；②检查跳闸回路是否完好，如跳闸铁芯动作良好断路器拒跳，则说明是机械故障；③如果电源良好，若铁芯动作无力、铁芯卡涩或线圈故障造成拒跳，往往可能是电气和机械方面同时存在故障；④如果操作电压正常，操作后铁芯不动，则多半是电气故障引起“拒跳”。

断路器拒绝合闸的原因和处理方法断路器是电力系统中一种重要的电器设备，用于保护电力系统的安全运行。

在断路器的运行中可能会出现断路器拒绝合闸的问题，这将会对电力系统的正常运行造成很大的影响。

因此，了解断路器拒绝合闸的原因和处理方法，对于保障电力系统稳定运行至关重要。

本文将详细介绍断路器拒绝合闸的原因和处理方法，以便相关人员能够对断路器的拒绝合闸问题有更加深入的了解。

一、断路器拒绝合闸的原因1.断路器机构故障断路器机构故障是导致断路器拒绝合闸的主要原因之一。

断路器机构包括断路器的操作机构和传动机构，如果机构存在故障，会导致断路器无法正常合闸。

2.断路器接触不良断路器接触不良是造成断路器拒绝合闸的常见原因之一。

断路器接触不良会导致电流无法正常传输，从而影响断路器的合闸。

3.断路器绝缘损坏断路器绝缘材料的损坏会导致断路器绝缘强度下降，使得断路器合闸时易产生电弧，从而影响合闸的可靠性。

绝缘损坏的原因包括过电压、过电流、潮湿等。

4.线路过载如果线路过载，断路器在合闸时容易产生电弧，从而影响断路器的合闸。

由于过载会使电流增大，过载过程中会产生较大的电弧，容易造成断路器机构受到冲击而不能启动或合闸。

5.市电故障市电故障是突然发生的，如果市电停电或者电压波动，都会影响断路器的正常工作。

断路器在合闸前需要先经历一个闭锁时间，如果市电故障时刚好在闭锁时间内，断路器就会拒绝合闸。

6.其他原因除了以上几种原因外，还有一些其他的原因也可能导致断路器拒绝合闸，比如断路器恢复时间过长、断路器用电器故障等。

二、断路器拒绝合闸的处理方法1.检查机构如果断路器机构存在故障，可进行维修或者更换机构部件。

尤其需要注意的是检查断路器的操作机构和传动机构，尝试使用机构手柄操作，观察是否能够发动，以找出故障原因。

2.清理接触部分断路器接触不良时，需要清理接触部分，以确保接触良好。

断路器控制柜中应有专门的接触压力调节器或接触清洗调整器，通过对接触压力进行调整或清洗调整，可以解决接触不良的问题。

文件编号：TP-AR-L5208There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________断路器拒绝合闸故障的分析、判断与处理正式样本断路器拒绝合闸故障的分析、判断与处理正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

高压断路器的常见故障和异常，大多数是由操动机构和断路器控制回路的元件故障，本体异常往往是渗漏油引起缺油等故障。

发生“拒合”情况，墓本上是在合闸操作和重合闸过程中。

拒合的原因主要有两方面，一是电气方面故障；二是机械方面原因。

判断断路器“拒合”的原因及处理方法一般可分以下三步。

1、用控制开关再重新合一次，目的检查前一次拒合闸是否因操作不当引起的（如控制开关放手太快等）。

2、检查电气回路各部位情况，以确定电气回路是否有故障。

方法是：①检查合闸控制电源是否正常；②检查合闸控制回路熔丝和合闸熔断器是否良好；③检查合闸接触器的触点是否正常（如电磁操动机构）；④将控制开关板至“合闸时”位置，看合闸铁芯是否动作（液压机构、气动机构、弹簧机构的检查类同）。

若合闸铁芯动作正常，则说明电气回路正常。

3、如果电气回路正常，断路器仍不能合闸，则说明为机械方面故障，应停用断路器，报告有关领导安排检修处理。

断路器分、合闸故障判断及处理技术断路器分、合闸故障判断及处理技术“拒分”、“拒合”、“误分”、“误合”是断路器运行中的常见故障，故障原因主要有电气和机械两方面（排除人为误操作因素后）。

本文拟就操动机构为电磁型（CD型）的断路器分、合闸故障的判断和处理方法做简单论述，供变电运行维护人员参考。

一、“拒合”故障的判断和处理发生“拒合”情况，基本上是在合闸操作和重合闸过程中。

此种故障危害性较大，例如在事故情况下要求紧急投入备用电源时，如果备用电源断路器拒绝合闸，则会扩大事故。

判断断路器“拒合”的原因及处理方法一般可以分三步。

①检查前一次拒绝合闸是否因操作不当引起（如控制开关放手太快等），用控制开关再重新合一次。

②若合闸仍不成功，检查电气回路各部位情况，以确定电气回路是否有故障。

检查项备保护动作造成停电时，若查明有分路保护动作，断路器未跳闸，应拉开拒动的断路器，恢复上级电源断路器；若查明各分路开关均未动作（也可能是保护拒掉牌），则应检查停电范围内设备有无故障，若无故障应拉开所有分路断路器，合上电源断路器后，逐一试送各分路断路器，当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障（“拒分”）断路器。

这时不应再送该断路器，但要恢复其他回路供电。

在检查“拒分”断路器除属可迅速排除的一般电气故障（如控制电源电压过低，或控制回路熔断器接触不良，熔丝熔断等）外，对一时难以处理的电气或机械性故障，均应联系调度，作为停用、转检修处理。

对断路器“拒分”故障的分析判断方法如下：①检查是否为跳闸电源的电压过低所致。

②检查跳闸回路是否完好，如果跳闸铁芯动作良好而断路器拒分，则说明是机械故障。

③如果电源良好，若铁芯动作无力、铁芯卡涩或线圈故障造成拒分，可能是电气和机械方面同时存在故障。

④若操作电压正常，操作后铁芯不动，则很可能是电气故障引起“拒分”。

常见的电气和机械方面的故障分别有：电气方面原因有：控制回路熔断器熔断或跳闸回路各元件如控制开关触点、断路器操动机构辅助触点、防跳继电器和继电保护跳闸回路等接触不良；跳闸回路断线或跳闸线圈烧坏；继电保护整定值不正确；直流电压过低，低于额定电压的80%以下。

断路器发生拒跳故障的原因分析及检修方法断路器是变电所主要电气设备，运行中由于各种原因，断路器发生拒跳故障时有发生。

断路器跳闸失灵，对系统的安全运行有很大的危害，因为当设备发生故障时，断路器拒绝跳闸，会导致越级跳闸，母线失压造成事故扩大，甚至使系统瓦解。

因此，迅速判断其原因和正确处理，是十分重要的。

1.断路器拒跳时应进行的操作项目(1)将拒跳断路器经倒闸操作倒至单独的一段母线上，与母联断路器串联运行，即用母联断路器的保护代替拒跳断路器的保护。

退出拒跳断路器的保护装置后，再处理其二次回路故障。

(2)对于双电源的用户，倒负荷后再停电检查处理。

(3)有旁路母线的，将负荷倒至旁路母线后，方可停电检查处理。

(4)拒跳断路器停电操作如果电动跳闸断不开时，操作电动机构跳闸铁心或脱扣机构的方法将其断开。

2.发生拒跳故障的原因分析(1)跳闸铁心不动作。

将控制开关转到“预跳”位置，指示灯不闪光，说明跳闸回路不通。

可在断开操作时，测量跳闸线圈两端有无电压。

若无电压或电压很低，其原因有：控制回路熔丝熔断或接触不良，控制开关触点、断路器辅助开关动合触点、液压分闸闭锁微动开关触点及接线端子等接触不良;两端电压正常，原因有跳闸线圈极性接反，跳闸铁心卡涩等。

(2)跳闸铁心动作，脱扣机构不脱扣。

其原因有：跳闸机构扣入太深，啮合太紧，四连杆机构过“死点”太多;跳闸铁心行程不够，跳闸线圈存在剩磁较强，使铁心未复位，顶杆冲力不足;跳闸线圈有匝间短路;脱扣机构调整不当无复归间隙等。

(3)跳闸铁心已动作，虽然脱扣但分不开闸。

其原因有：操动、传动、提升机构卡涩，摩擦力增大;机构轴销窜动或润滑不良;断路器操动机构分闸力太小，有关弹簧拉伸或压缩尺寸太小，弹簧性能变差等。

3.断路器运行中引起跳闸失灵的处理(1)运行中红色指示灯不亮。

首先检查灯泡、灯具是否完好;其次检查控制回路熔丝是否熔断或接触不良;再次检查控制回路有无断线或接触不良等。

(2)光字牌发出“控制回路断线’信号。

断路器拒绝合闸故障的分析、判断与处理断路器是电力系统中保护电路安全稳定运行的重要设备。

当电路出现故障时，断路器需要迅速切断故障电路，以防止对电路和设备产生不可逆的破坏。

然而，在某些情况下，断路器可能会出现拒绝合闸的故障，这会导致电路无法正常恢复供电，引起用户的不安和损失。

本文将分析、判断和处理断路器拒绝合闸故障的原因和方法。

一、故障原因1. 电路过载：当电路负载过大，电流超过了断路器的额定电流，断路器便会自动跳闸，切断电路。

2. 短路故障：当电路发生短路故障时，断路器也会跳闸，以保护电路安全。

3. 断路器机构故障：断路器机构故障可能导致断路器无法进行正常的合闸和跳闸操作。

4. 断路器接线故障：断路器接线松动或接触不良，可能导致电路无法正常通电，也会导致拒绝合闸故障。

5. 电压波动过大：当电网电压波动过大时，断路器可能会出现拒绝合闸的故障，因为断路器需要稳定的电压才能正常运行。

二、故障判断通过以下检查和测试，可以初步判断出断路器拒绝合闸故障的原因：1. 检查电路是否过载或出现短路故障，如发现故障应及时消除。

2. 检查断路器机构是否正常工作，如发现机构损坏或缺陷，应及时更换或修理。

3. 测试断路器控制回路和接线，确保接触良好，不松动，不接触不良。

4. 测试电网电压，查看电压是否稳定，符合断路器操作要求。

三、故障处理1. 处理过载和短路故障：如果断路器被过载或者短路故障所触发导致不能合闸，可以先消除这些故障，然后进行合闸操作。

2. 处理机构故障：如果检测出断路器的机构有缺陷，应及时更换或维修机构。

3. 接线、接触不良处理：如果发现接线、接触不良，应及时清洗、修复，确保良好的接触。

4. 电网电压稳定：如果电压波动过大导致断路器无法正常合闸，可采取升压稳压等措施，保证电压稳定，达到断路器正常操作条件。

总之，断路器是电力系统中非常重要的设备，出现拒绝合闸故障时，应及时排除故障原因，确保电力系统安全、稳定、正常运行。

断路器拒绝分闸的原因及处理方法正式版断路器是电力系统中的一种重要保护设备，其主要功能是在电流超过额定值时，及时切断电路，以保护电力设备和线路的安全。

然而，在实际应用中，有时候会出现断路器拒绝分闸的情况，这给电力系统的正常运行带来很大的困扰。

下面将从技术、设备及操作等多个方面，对断路器拒绝分闸的原因及处理方法进行详细分析。

一、技术原因：1.压力释放不平衡：断路器的金属接触件在分合闸过程中，由于操作失误或元器件老化等原因，导致压力释放不平衡。

这样就会造成断路器分闸时由于压力释放不完全而拒绝分闸。

解决这个问题可以通过检查和维护断路器，及时更换老化的元器件，以确保正常的压力释放。

2.零序电流不平衡：断路器拒绝分闸的另一个原因是电流的不平衡，特别是零序电流不平衡。

零序电流不平衡会导致继电器保护失灵，造成断路器无法正常分闸。

解决这个问题的方法是安装零序电流检测装置，及时检测零序电流的不平衡，并采取相应的补偿措施，确保电流平衡。

二、设备原因：1.机械故障：断路器机械部分的故障是造成拒绝分闸的主要原因之一、例如，机构卡涩、弹簧松弛、螺丝松动等问题，会导致断路器无法正常分闸。

处理这类问题的方法是检查和维护机械部分，及时修复故障，确保机构灵活可靠。

2.电气故障：断路器电气部分的故障也会导致拒绝分闸。

比如，触头弯曲、触点烧蚀、电磁铁故障等，都可能影响断路器的正常分闸。

解决这类问题的方法是检查和更换故障部件，确保电气部分的正常工作。

三、操作原因：1.操作不当：断路器的操作是导致拒绝分闸的一个常见原因。

比如，操作速度过快导致连锁失效，或者操作不到位导致机构无法正常工作等。

解决这个问题的方法是加强操作人员的培训，确保操作正确、到位，并严格按照操作规程进行操作。

2.频繁分闸：频繁分闸也是断路器拒绝分闸的一个原因。

频繁分闸会导致电弧磨损加剧，使得断路器无法正常分闸。

解决这个问题的方法是减少不必要的分闸操作，并合理规划电力系统的运行模式。

断路器分、合闸故障判‎断及处理技‎术“拒分”、“拒合”、“误分”、“误合”是断路器运‎行中的常见‎故障，故障原因主‎要有电气和‎机械两方面‎（排除人为误‎操作因素后‎）。

本文拟就操‎动机构为电‎磁型（CD型）的断路器分‎、合闸故障的‎判断和处理‎方法做简单‎论述，供变电运行‎维护人员参‎考。

一、“拒合”故障的判断‎和处理发生“拒合”情况，基本上是在‎合闸操作和‎重合闸过程‎中。

此种故障危‎害性较大，例如在事故‎情况下要求‎紧急投入备‎用电源时，如果备用电‎源断路器拒‎绝合闸，则会扩大事‎故。

判断断路器‎“拒合”的原因及处‎理方法一般‎可以分三步‎。

①检查前一次‎拒绝合闸是‎否因操作不‎当引起（如控制开关‎放手太快等‎），用控制开关‎再重新合一‎次。

②若合闸仍不‎成功，检查电气回‎路各部位情‎况，以确定电气‎回路是否有‎故障。

检查项目是‎：合闸控制电‎源是否正常‎；合闸控制回‎路熔断器和‎合闸回路熔‎断器是否良‎好；合闸接触器‎的触点是否‎正常；将控制开关‎扳至“合闸时”位置，看合闸铁芯‎动作是否正‎常。

③如果电气回‎路正常，断路器仍不‎能合闸，则说明为机‎械方面故障‎，应停用断路‎器，报告调度安‎排检修处理‎。

经过以上初‎步检查，可判定是电‎气方面，还是机械方‎面的故障。

常见的电气‎回路故障和‎机械方面的‎故障分别叙‎述如下。

1.1电气方面‎常见的故障‎若合闸操作‎前红、绿灯均不亮‎，说明无控制‎电源或控制‎回路有断线‎现象。

可检查控制‎电源和整个‎控制回路上‎的元件是否‎正常，如：操作电压是‎否正常，熔断器是否‎熔断，防跳继电器‎是否正常，断路器辅助‎接点接触是‎否良好等。

当操作合闸‎后绿灯闪光‎，而红灯不亮‎，仪表无指示‎，喇叭响，断路器机械‎分、合闸位置指‎示器仍在分‎闸位置，则说明操作‎手柄位置和‎断路器的位‎置不对应，断路器未合‎上。

其常见的原‎因有：合闸回路熔‎断器熔断或‎接触不良；合闸接触器‎未动作；合闸线圈发‎生故障。
