断路器合闸故障

断路器合闸失灵原因浅析
断路器是我们在日常生活或工作中经常会遇到的电气设备，它
在电路中起着保护设备以及人身安全的重要作用。

当电路出现过载
或短路等故障时，断路器会自动断开电路，避免设备损坏和人员受伤。

而当故障解除后，合上断路器即可恢复电路供电。

然而有时断
路器会出现合闸失灵问题，本文将从以下几个角度浅析断路器合闸
失灵的原因。

一、过电压或电流
断路器的断开和闭合都是由触头控制的，当电路出现过电压或
电流时，触头接触面会受到严重损坏或破坏。

这样会导致触点的弹
性变差，容易发生接触不良或烧焦现象，从而使合闸失灵。

因此，
断路器在选型时应该根据电路的电压、电流等参数选择适合的型号，确保其正常工作。

二、机械故障
断路器是一个机械设备，其中包括许多齿轮、扭簧、线圈等机
械部件，这些部件在长期使用下会出现磨损、腐蚀、松动等机械故障。

如果不及时进行维修保养，这些故障会逐渐加重，最终导致断
路器合闸失灵。

三、缺乏保养
定期保养和检修对于断路器的长期使用和维护非常重要。

由于
断路器的机械部件和电气部件经常工作，会受到较高的负荷和变幅，使其内部的连接器、控制器、导电缆等部件逐渐失去弹性。

缺乏维
1。

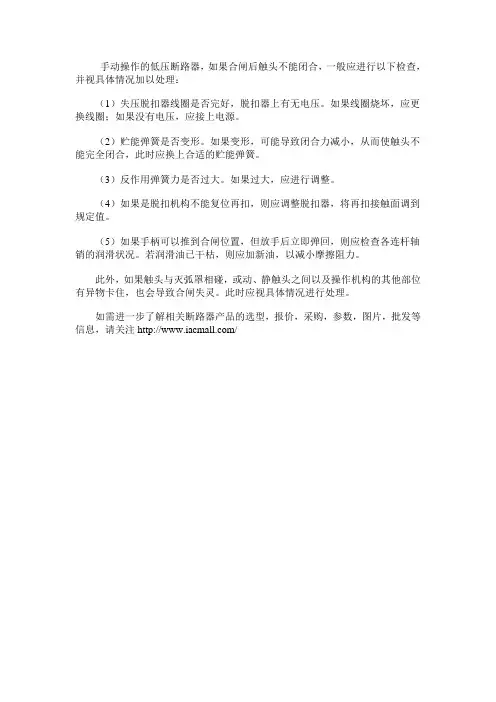

手动操作的低压断路器，如果合闸后触头不能闭合，一般应进行以下检查，并视具体情况加以处理：
（1）失压脱扣器线圈是否完好，脱扣器上有无电压。

如果线圈烧坏，应更换线圈；如果没有电压，应接上电源。

（2）贮能弹簧是否变形。

如果变形，可能导致闭合力减小，从而使触头不能完全闭合，此时应换上合适的贮能弹簧。

（3）反作用弹簧力是否过大。

如果过大，应进行调整。

（4）如果是脱扣机构不能复位再扣，则应调整脱扣器，将再扣接触面调到规定值。

（5）如果手柄可以推到合闸位置，但放手后立即弹回，则应检查各连杆轴销的润滑状况。

若润滑油已干枯，则应加新油，以减小摩擦阻力。

此外，如果触头与灭弧罩相碰，或动、静触头之间以及操作机构的其他部位有异物卡住，也会导致合闸失灵。

此时应视具体情况进行处理。

如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注/。

断路器分、合闸故障判断及处理技术摘要：断路器是变电站的重要一次设备，是电网运行设备中正常切换和故障状态下的关键开断设备。

断路器本身的运维是一项专业性很强的工作，运行中的断路器若要维修会对设备本身和电网的运行造成影响。

因此，对断路器的故障进行及时的分析和判断，无论对设备还是电网的运行都十分重要。

本文分析了断路器分、合闸故障判断及处理技术。

关键词：断路器；分合闸故障；处理技术；前言：断路器的常见故障有拒分闸（拒分）、拒合闸（拒合）、误分闸（误分）和误合闸（误合），不同的故障其分析和处理的方法均有所不同。

这会在断路器的检修、运行和安装过程中，大大增加工作人员的工作量和工作难度。

1 特点在我国电力系统中断路器的广泛应用，显现出了以下几个方面的特点：第一，断路器的内部结构由弹簧组成，材料质量良好。

由于该设备的电源容量较小，操作运行速度快，在确保断路器正常工作的同时，有利于提高该设备的后期维护工作。

第二，由于断路器在运行过程中，具有较强大的电流压力，能够缩短灭弧时间，从根本上实现系统空间体积的节约，更好的发挥了断路器的优势作用。

第三，断路器在运行中一旦出现故障，设备检修周期就会延长，以此来实现多次断路。

通常来说，断路器的检修周期为10 年，需要的技术人员较少，以此来确保相关检修工作的顺利进行。

第四，在断路器中，其内部的绝缘支柱、内部零件等数量较少，整个内部组织结构较为单一。

2 故障判断及处理技术2.1 断路器分、合闸线圈烧毁分析处理（1）当断路器需要合闸时，手合接点或重合闸动作接点闭合，压力闭锁接点手合接点重合闸接点—SHJa 线圈—TBJ 防跳继电器常闭接点—DL 断路器辅助接点—HQ 断路器合闸线圈—-KM 回路接通，HQ 合闸线圈通电动作启动操动机构合闸。

当断路器需要分闸时，压力闭锁接点三跳接点永跳接点手跳接点—TXJ 跳闸信号继电器线圈—TBJ 防跳继电器电流线圈—DL 断路器辅助接点—TQ断路器分闸线圈—-KM回路接通，分闸线圈通电动作启动操动机构分闸。

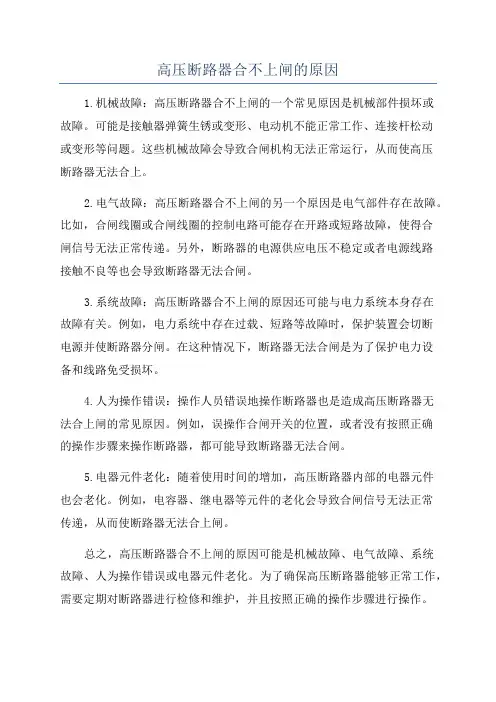

断路器无法合闸的原因断路器是电力系统中的重要组成部分，其作用是在电路中断开或闭合电流通道，以保护电器设备和人员安全。

但有时候会出现断路器无法合闸的情况，这可能会导致电力系统的故障和事故。

本文将从多个方面探讨断路器无法合闸的原因。

一、断路器故障1.触头接触不良触头接触不良是导致断路器无法合闸的最常见原因之一。

当接点表面氧化或污染时，会降低接触面积，从而导致接触不良。

此外，如果机械部件损坏或变形也会影响接触质量。

2.弹簧失效弹簧是使断路器能够正常开合的关键部件之一。

如果弹簧失效，就会导致机构无法正常工作。

弹簧失效的原因可能包括老化、腐蚀、损坏等。

3.机构故障机构故障也是导致断路器无法合闸的原因之一。

例如，摆杆、推杆等部件出现损坏或变形都可能影响机构正常工作。

二、电力系统故障1.过电流过电流是指断路器故障时，电流超过了额定值。

这可能会导致断路器保护动作并打开，使其无法合闸。

过电流的原因可能包括短路、负载过大等。

2.欠电压欠电压是指断路器所连接的线路或设备供电电压低于额定值。

这可能会导致断路器无法正常工作，从而无法合闸。

3.过热当断路器长时间工作或负载过大时，可能会导致机械部件和触点发热。

如果温度超过了允许范围，就会影响机构正常工作，从而导致断路器无法合闸。

三、操作错误1.误操作误操作是指由于人为因素导致的断路器无法合闸的情况。

例如，误将手动开关打到"分"位或者误将遥控信号发送到错误的设备。

2.未按规定操作未按规定操作也可能导致断路器无法合闸。

例如，在进行检修或维护时没有按照规定关停设备，并进行必要的安全措施。

四、其他原因1.环境条件恶劣环境条件恶劣也可能导致断路器无法合闸。

例如，高温、低温、高湿度等环境条件都可能影响机构和触点的正常工作。

2.设备老化设备老化是指断路器长时间使用后出现的各种问题。

例如，机械部件磨损、松动、变形等都可能影响机构正常工作，从而导致断路器无法合闸。

总结断路器无法合闸的原因有很多，包括断路器故障、电力系统故障、操作错误以及其他原因。

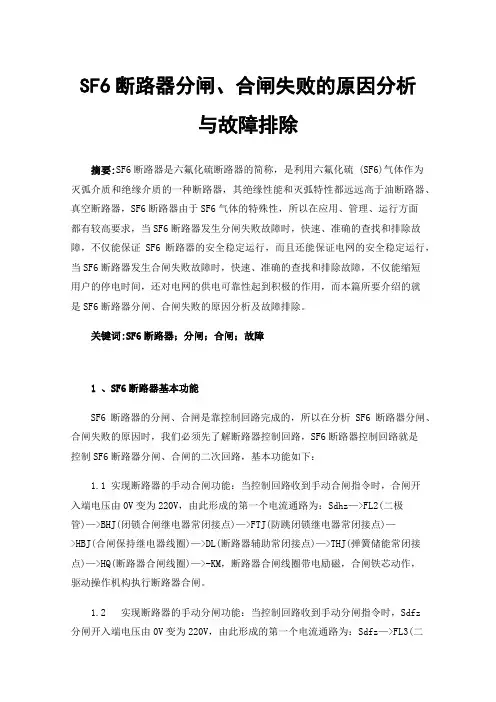

SF6断路器分闸、合闸失败的原因分析与故障排除摘要:SF6断路器是六氟化硫断路器的简称，是利用六氟化硫 (SF6)气体作为灭弧介质和绝缘介质的一种断路器，其绝缘性能和灭弧特性都远远高于油断路器、真空断路器，SF6断路器由于SF6气体的特殊性，所以在应用、管理、运行方面都有较高要求，当SF6断路器发生分闸失败故障时，快速、准确的查找和排除故障，不仅能保证SF6断路器的安全稳定运行，而且还能保证电网的安全稳定运行，当SF6断路器发生合闸失败故障时，快速、准确的查找和排除故障，不仅能缩短用户的停电时间，还对电网的供电可靠性起到积极的作用，而本篇所要介绍的就是SF6断路器分闸、合闸失败的原因分析及故障排除。

关键词:SF6断路器；分闸；合闸；故障1、SF6断路器基本功能SF6断路器的分闸、合闸是靠控制回路完成的，所以在分析SF6断路器分闸、合闸失败的原因时，我们必须先了解断路器控制回路，SF6断路器控制回路就是控制SF6断路器分闸、合闸的二次回路，基本功能如下：1.1 实现断路器的手动合闸功能：当控制回路收到手动合闸指令时，合闸开入端电压由0V变为220V，由此形成的第一个电流通路为：Sdhz—>FL2(二极管)—>BHJ(闭锁合闸继电器常闭接点)—>FTJ(防跳闭锁继电器常闭接点)—>HBJ(合闸保持继电器线圈)—>DL(断路器辅助常闭接点)—>THJ(弹簧储能常闭接点)—>HQ(断路器合闸线圈)—>-KM，断路器合闸线圈带电励磁，合闸铁芯动作，驱动操作机构执行断路器合闸。

1.2 实现断路器的手动分闸功能：当控制回路收到手动分闸指令时，Sdfz分闸开入端电压由0V变为220V，由此形成的第一个电流通路为：Sdfz—>FL3(二极管)—>BTJ(闭锁分闸继电器常闭接点)—>TBJ(分闸保持继电器线圈)—>DL(断路器辅助常开接点)—>TQ(断路器分闸线圈)—>-KM，断路器分闸线圈带电励磁，分闸铁芯动作，驱动操作机构执行断路器分闸。

断路器无法合闸的原因引言断路器是一种用于保护电路和设备的重要装置，它能够在电流超过额定值时自动切断电路，起到保护作用。

然而，在使用过程中，有时会出现断路器无法合闸的情况。

本文将探讨一些常见的原因，解释为什么断路器无法合闸，并提供相应的解决方法。

原因一：过载过载是导致断路器无法合闸的最常见原因之一。

当电流超过断路器额定值时，断路器会自动切断电路以防止设备损坏或火灾等危险情况发生。

当过载发生时，断路器可能会被触发并跳闸，从而导致无法合闸。

解决方法： 1. 检查负载是否超出了断路器的额定值，如果是，则需要减少负载。

2. 检查是否有其他设备同时工作导致总负载超过了额定值，需要调整工作方式或增加额外的电源线。

原因二：短路短路是另一个常见的导致断路器无法合闸的原因。

短路是指电流在不正常的路径上短路流动，通常是由于电线之间的接触不良或设备出现故障引起的。

当短路发生时，断路器会立即跳闸以保护电路和设备。

解决方法： 1. 检查电线是否有损坏或裸露部分，修复或更换受损的电线。

2. 检查设备是否有故障，如发现故障设备应立即停用并进行修理或更换。

原因三：漏电漏电是指电流通过不正常路径（如人体）流向地面。

当漏电超过一定程度时，断路器会跳闸以防止触及危险。

解决方法： 1. 使用漏电保护器（RCD）来监测和切断漏电。

如果没有安装RCD，请考虑安装一个。

2. 检查设备和插座是否有漏电现象，修复或更换受损的部件。

原因四：老化和损坏长时间使用或外部环境条件恶劣可能导致断路器老化和损坏。

当断路器出现老化或损坏时，可能无法正常合闸。

解决方法： 1. 定期检查断路器是否存在老化迹象，如发现问题应立即更换断路器。

2. 确保断路器受到适当的保护，避免受到湿度、高温或其他有害环境的影响。

原因五：操作错误有时，断路器无法合闸是由于操作错误造成的。

例如，如果断路器被意外关闭或未正确操作，可能导致无法合闸。

解决方法： 1. 仔细阅读并遵循断路器的使用说明书，确保正确地操作断路器。

断路器跳、合闸常见故障查找及处理断路器跳、合闸常见故障查找及处理一、断路器合闸失灵当合闸失灵时,可分为直流接触器是否动作两种情况处理。

（1）、直流接触器未动作。

A、直流接触器线圈上没有电压时，可能控制回路断线、操作熔断器熔断、控制开关接点不通、辅助开关常闭接点或防跳继电器常闭接点不闭合。

B、直流接触器线圈上有电压时，可能直流接触器线圈断线、操作电源太低、接触器铁芯卡涩或弹簧反作用力太大。

（2）、直流接触器动作。

A、合闸铁芯不动作，可能原因有合闸线圈接头松脱或线圈烧毁、合闸回路熔断器熔断或回路断线、合闸铁芯严重卡涩。

B、合闸铁芯动作，可分为铁芯空合和铁芯顶住滚轮子动作但合不上两种情况。

前者原因有：控制回路有问题，分闸线圈带电，机构在分闸后未能复归、分闸机构死点作用不可靠、脱扣板扣入太少或啮合面间涂有润滑产生打滑。

后者原因有：控制回路有问题，合闸后分闸机构动作跳闸（如有保护跳闸信号、联锁跳闸信号等)、合闸铁芯行程不够或顶杆太短使支架与滚轮间无间隙、合闸线圈有短路现象、断路器限位螺钉调整不当，未合上即已相碰、各有关弹簧压缩或拉伸过多，使分闸反作用力太大、操动传动机构卡涩、合闸辅助接点打开过早、操作电源电压太低。

二、断路器分闸失灵当分闸失灵时，可分为分闸铁芯是否动作进行处理。

（1）、分闸铁芯不动。

A、当分闸线圈无电压，可能原因有：辅助开关或控制开关接点不通、分闸回路断线、防跳继电器电流线圈断线或者接头松脱、操作回路熔断器熔断。

B、当分闸线圈有电压时，可能原因有：分闸铁芯卡涩或掉落、分闸线圈烧毁或断线、操作电源电压太低。

（2）、分闸铁芯动作但开关不能分开。

A、分闸机构不能脱扣，可能原因有：脱扣板扣入太深或齿合太紧、自由脱扣机构越过死点太多、剩磁吸引铁芯使顶管冲力不足、分闸铁芯行程不够、防跳保安螺未退出、线路层间有短路现象。

B、分闸机构能脱扣但不能分闸，可能原因有：动静触头熔焊、断路器分闸力太小（各有关弹簧压缩或拉伸过小，弹簧变质）、机构内的轴销缺少润滑脂或润滑脂选用不当而凝结、操动传动机构卡涩造成摩擦力增大。

断路器合闸失灵原因分析摘要断路器的合闸对电气设备的使用和维护有着十分重要的作用，在断路器的使用过程中应实现断路器合闸的定期检测，从而保证电气设备的顺利使用。

通过对断路器合闸失灵原因的分析实现对断路器设备的运转维护，实现电气设备的有效运行。

断路器合闸的失灵应从电气回路的检测和断路器机械设备的检测进行故障的检测和排除，从而保证断路器合闸失灵故障的排除。

关键词断路器；合闸；失灵原因断路器合闸失灵是电气设备运行和维护中占据着十分重要的作用和意义。

断路器合闸的失灵将延长输送电的时间。

拖延输送电将造成大面积的停电，为农业和工业的生产造成严重的损失。

断路器合闸失灵的原因在一定程度上说是多方面的原因造成的，例如合闸失灵或操作方法不当，合闸的电压质量难以达到相关的要求，断路器线路断线和机械故障等，总而言之，电气线路的回路故障、机械故障等是造成断路器合闸失灵的两类原因。

当断路器合闸出现故障时，相应的维修人员和值班人员应对相应的故障进行判断和排除。

1 断路器合闸失灵原因分析1.1 电气的二次回路问题断路器合闸失灵表现在控制开关打开拨到合闸的位置时，红绿的指示灯没有变化，绿灯频闪而红灯没反应，合闸的电流表并无摆动现象，当出现此种现象说明断路器的操作机构并未起动，合闸失灵的原因在于电气的二次回路上，断路器的合闸在于合闸的熔断器被熔断或解除不良，或是合闸的母线电压过低，对于电磁操作的合闸电源，当断路器的合闸通过电流时，电压不应低于额定电压的80%，最高不得高于额定电压的110%，若合闸线路的电压过高或是过低将造成断路器失灵。

合闸操作的元件接触不良、操作机械中的接口端接触不良，或是合闸接触器的线圈断线，从而发生二次回路的拒合现象。

1.2接触不良当断路器中的控制开关扭到“合闸”位置，红灯不亮、绿灯灭，控制开关返回“合闸后”时，红绿灯都不亮，同时断路器发出事故的信号，表明熔断器熔断或是接触不良等现象，若在控制开关拨到“合闸后”位置时断路器未出现事故信号，而合闸的电流表出现摆动现象，线路上也有负荷的电流，同时断路器的分合指针指向合的位置，那么说明断路器开关已拨到合闸位置，应检查相关的指示灯、灯座和熔断器以及动静触点的接触情况。

断路器分、合闸故障判‎断及处理技‎术“拒分”、“拒合”、“误分”、“误合”是断路器运‎行中的常见‎故障，故障原因主‎要有电气和‎机械两方面‎（排除人为误‎操作因素后‎）。

本文拟就操‎动机构为电‎磁型（CD型）的断路器分‎、合闸故障的‎判断和处理‎方法做简单‎论述，供变电运行‎维护人员参‎考。

一、“拒合”故障的判断‎和处理发生“拒合”情况，基本上是在‎合闸操作和‎重合闸过程‎中。

此种故障危‎害性较大，例如在事故‎情况下要求‎紧急投入备‎用电源时，如果备用电‎源断路器拒‎绝合闸，则会扩大事‎故。

判断断路器‎“拒合”的原因及处‎理方法一般‎可以分三步‎。

①检查前一次‎拒绝合闸是‎否因操作不‎当引起（如控制开关‎放手太快等‎），用控制开关‎再重新合一‎次。

②若合闸仍不‎成功，检查电气回‎路各部位情‎况，以确定电气‎回路是否有‎故障。

检查项目是‎：合闸控制电‎源是否正常‎；合闸控制回‎路熔断器和‎合闸回路熔‎断器是否良‎好；合闸接触器‎的触点是否‎正常；将控制开关‎扳至“合闸时”位置，看合闸铁芯‎动作是否正‎常。

③如果电气回‎路正常，断路器仍不‎能合闸，则说明为机‎械方面故障‎，应停用断路‎器，报告调度安‎排检修处理‎。

经过以上初‎步检查，可判定是电‎气方面，还是机械方‎面的故障。

常见的电气‎回路故障和‎机械方面的‎故障分别叙‎述如下。

1.1电气方面‎常见的故障‎若合闸操作‎前红、绿灯均不亮‎，说明无控制‎电源或控制‎回路有断线‎现象。

可检查控制‎电源和整个‎控制回路上‎的元件是否‎正常，如：操作电压是‎否正常，熔断器是否‎熔断，防跳继电器‎是否正常，断路器辅助‎接点接触是‎否良好等。

当操作合闸‎后绿灯闪光‎，而红灯不亮‎，仪表无指示‎，喇叭响，断路器机械‎分、合闸位置指‎示器仍在分‎闸位置，则说明操作‎手柄位置和‎断路器的位‎置不对应，断路器未合‎上。

其常见的原‎因有：合闸回路熔‎断器熔断或‎接触不良；合闸接触器‎未动作；合闸线圈发‎生故障。
