断路器分、合闸故障判断及处理技术摘要：断路器是变电站的重要一次设备，是电网运行设备中正常切换和故障状态下的关键开断设备。
断路器本身的运维是一项专业性很强的工作，运行中的断路器若要维修会对设备本身和电网的运行造成影响。
因此，对断路器的故障进行及时的分析和判断，无论对设备还是电网的运行都十分重要。
本文分析了断路器分、合闸故障判断及处理技术。
关键词：断路器；分合闸故障；处理技术；前言：断路器的常见故障有拒分闸（拒分）、拒合闸（拒合）、误分闸（误分）和误合闸（误合），不同的故障其分析和处理的方法均有所不同。
这会在断路器的检修、运行和安装过程中，大大增加工作人员的工作量和工作难度。
1 特点在我国电力系统中断路器的广泛应用，显现出了以下几个方面的特点：第一，断路器的内部结构由弹簧组成，材料质量良好。
由于该设备的电源容量较小，操作运行速度快，在确保断路器正常工作的同时，有利于提高该设备的后期维护工作。
第二，由于断路器在运行过程中，具有较强大的电流压力，能够缩短灭弧时间，从根本上实现系统空间体积的节约，更好的发挥了断路器的优势作用。
第三，断路器在运行中一旦出现故障，设备检修周期就会延长，以此来实现多次断路。
通常来说，断路器的检修周期为10 年，需要的技术人员较少，以此来确保相关检修工作的顺利进行。
第四，在断路器中，其内部的绝缘支柱、内部零件等数量较少，整个内部组织结构较为单一。
2 故障判断及处理技术2.1 断路器分、合闸线圈烧毁分析处理（1）当断路器需要合闸时，手合接点或重合闸动作接点闭合，压力闭锁接点手合接点重合闸接点—SHJa 线圈—TBJ 防跳继电器常闭接点—DL 断路器辅助接点—HQ 断路器合闸线圈—-KM 回路接通，HQ 合闸线圈通电动作启动操动机构合闸。
当断路器需要分闸时，压力闭锁接点三跳接点永跳接点手跳接点—TXJ 跳闸信号继电器线圈—TBJ 防跳继电器电流线圈—DL 断路器辅助接点—TQ断路器分闸线圈—-KM回路接通，分闸线圈通电动作启动操动机构分闸。

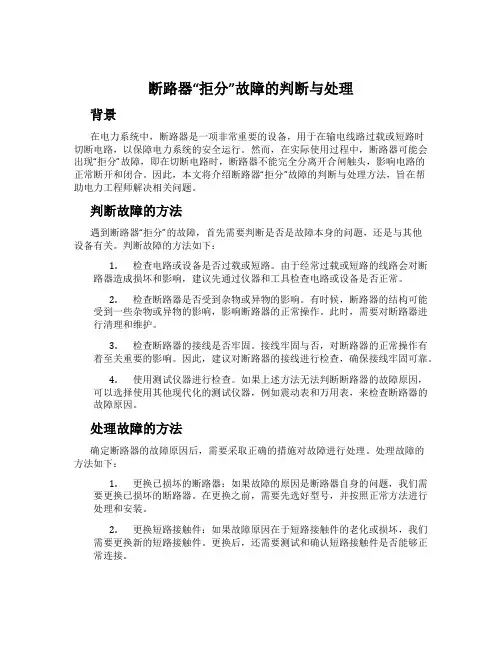

断路器“拒分”故障的判断与处理背景在电力系统中，断路器是一项非常重要的设备，用于在输电线路过载或短路时切断电路，以保障电力系统的安全运行。
然而，在实际使用过程中，断路器可能会出现“拒分”故障，即在切断电路时，断路器不能完全分离开合闸触头，影响电路的正常断开和闭合。
因此，本文将介绍断路器“拒分”故障的判断与处理方法，旨在帮助电力工程师解决相关问题。
判断故障的方法遇到断路器“拒分”的故障，首先需要判断是否是故障本身的问题，还是与其他设备有关。
判断故障的方法如下：1.检查电路或设备是否过载或短路。
由于经常过载或短路的线路会对断路器造成损坏和影响，建议先通过仪器和工具检查电路或设备是否正常。
2.检查断路器是否受到杂物或异物的影响。
有时候，断路器的结构可能受到一些杂物或异物的影响，影响断路器的正常操作。
此时，需要对断路器进行清理和维护。
3.检查断路器的接线是否牢固。
接线牢固与否，对断路器的正常操作有着至关重要的影响。
因此，建议对断路器的接线进行检查，确保接线牢固可靠。
4.使用测试仪器进行检查。
如果上述方法无法判断断路器的故障原因，可以选择使用其他现代化的测试仪器，例如震动表和万用表，来检查断路器的故障原因。
处理故障的方法确定断路器的故障原因后，需要采取正确的措施对故障进行处理。
处理故障的方法如下：1.更换已损坏的断路器：如果故障的原因是断路器自身的问题，我们需要更换已损坏的断路器。
在更换之前，需要先选好型号，并按照正常方法进行处理和安装。
2.更换短路接触件：如果故障原因在于短路接触件的老化或损坏，我们需要更换新的短路接触件。
更换后，还需要测试和确认短路接触件是否能够正常连接。
3.对杂物和异物进行清理：遇到断路器受到杂物或异物的影响导致故障，在判断故障的原因后，需要对杂物和异物进行清理和维护。
如果有必要，在断路器和附属设备进行全面的清理和维修。
4.对连接线进行检查和修复：断路器的正常运转和操作需要连接线的连接。

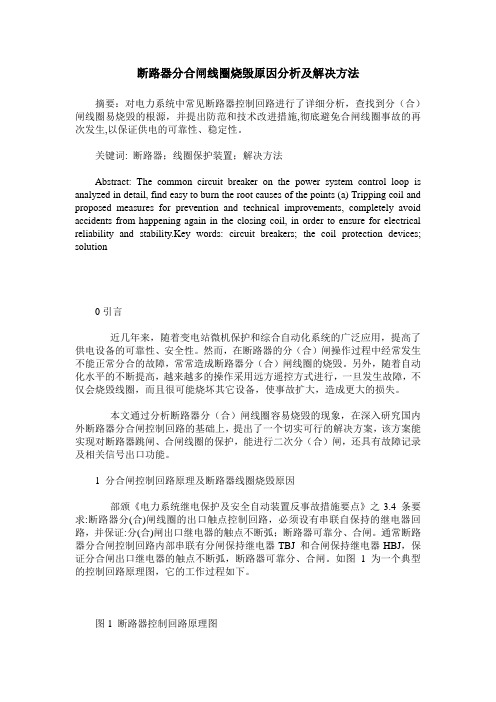

断路器分合闸线圈烧毁原因分析及解决方法摘要：对电力系统中常见断路器控制回路进行了详细分析，查找到分（合）闸线圈易烧毁的根源，并提出防范和技术改进措施,彻底避免合闸线圈事故的再次发生,以保证供电的可靠性、稳定性。
关键词: 断路器；线圈保护装置；解决方法Abstract: The common circuit breaker on the power system control loop is analyzed in detail, find easy to burn the root causes of the points (a) Tripping coil and proposed measures for prevention and technical improvements, completely avoid accidents from happening again in the closing coil, in order to ensure for electrical reliability and stability.Key words: circuit breakers; the coil protection devices; solution0引言近几年来，随着变电站微机保护和综合自动化系统的广泛应用，提高了供电设备的可靠性、安全性。
然而，在断路器的分（合）闸操作过程中经常发生不能正常分合的故障，常常造成断路器分（合）闸线圈的烧毁。
另外，随着自动化水平的不断提高，越来越多的操作采用远方遥控方式进行，一旦发生故障，不仅会烧毁线圈，而且很可能烧坏其它设备，使事故扩大，造成更大的损失。
本文通过分析断路器分（合）闸线圈容易烧毁的现象，在深入研究国内外断路器分合闸控制回路的基础上，提出了一个切实可行的解决方案，该方案能实现对断路器跳闸、合闸线圈的保护，能进行二次分（合）闸，还具有故障记录及相关信号出口功能。
断路器跳、合闸常见故障查找及处理断路器跳、合闸常见故障查找及处理一、断路器合闸失灵当合闸失灵时,可分为直流接触器是否动作两种情况处理。
（1）、直流接触器未动作。
A、直流接触器线圈上没有电压时，可能控制回路断线、操作熔断器熔断、控制开关接点不通、辅助开关常闭接点或防跳继电器常闭接点不闭合。
B、直流接触器线圈上有电压时，可能直流接触器线圈断线、操作电源太低、接触器铁芯卡涩或弹簧反作用力太大。
（2）、直流接触器动作。
A、合闸铁芯不动作，可能原因有合闸线圈接头松脱或线圈烧毁、合闸回路熔断器熔断或回路断线、合闸铁芯严重卡涩。
B、合闸铁芯动作，可分为铁芯空合和铁芯顶住滚轮子动作但合不上两种情况。
前者原因有：控制回路有问题，分闸线圈带电，机构在分闸后未能复归、分闸机构死点作用不可靠、脱扣板扣入太少或啮合面间涂有润滑产生打滑。
后者原因有：控制回路有问题，合闸后分闸机构动作跳闸（如有保护跳闸信号、联锁跳闸信号等)、合闸铁芯行程不够或顶杆太短使支架与滚轮间无间隙、合闸线圈有短路现象、断路器限位螺钉调整不当，未合上即已相碰、各有关弹簧压缩或拉伸过多，使分闸反作用力太大、操动传动机构卡涩、合闸辅助接点打开过早、操作电源电压太低。
二、断路器分闸失灵当分闸失灵时，可分为分闸铁芯是否动作进行处理。
（1）、分闸铁芯不动。
A、当分闸线圈无电压，可能原因有：辅助开关或控制开关接点不通、分闸回路断线、防跳继电器电流线圈断线或者接头松脱、操作回路熔断器熔断。
B、当分闸线圈有电压时，可能原因有：分闸铁芯卡涩或掉落、分闸线圈烧毁或断线、操作电源电压太低。
（2）、分闸铁芯动作但开关不能分开。
A、分闸机构不能脱扣，可能原因有：脱扣板扣入太深或齿合太紧、自由脱扣机构越过死点太多、剩磁吸引铁芯使顶管冲力不足、分闸铁芯行程不够、防跳保安螺未退出、线路层间有短路现象。
B、分闸机构能脱扣但不能分闸，可能原因有：动静触头熔焊、断路器分闸力太小（各有关弹簧压缩或拉伸过小，弹簧变质）、机构内的轴销缺少润滑脂或润滑脂选用不当而凝结、操动传动机构卡涩造成摩擦力增大。

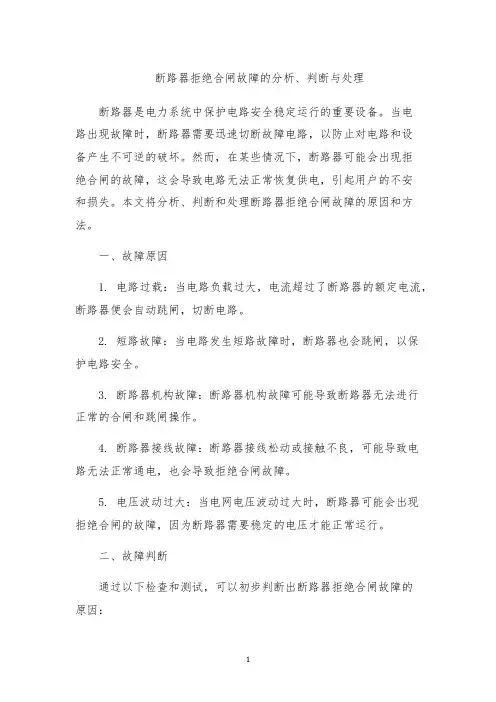

断路器拒绝合闸故障的分析、判断与处理断路器是电力系统中保护电路安全稳定运行的重要设备。
当电路出现故障时，断路器需要迅速切断故障电路，以防止对电路和设备产生不可逆的破坏。
然而，在某些情况下，断路器可能会出现拒绝合闸的故障，这会导致电路无法正常恢复供电，引起用户的不安和损失。
本文将分析、判断和处理断路器拒绝合闸故障的原因和方法。
一、故障原因1. 电路过载：当电路负载过大，电流超过了断路器的额定电流，断路器便会自动跳闸，切断电路。
2. 短路故障：当电路发生短路故障时，断路器也会跳闸，以保护电路安全。
3. 断路器机构故障：断路器机构故障可能导致断路器无法进行正常的合闸和跳闸操作。
4. 断路器接线故障：断路器接线松动或接触不良，可能导致电路无法正常通电，也会导致拒绝合闸故障。
5. 电压波动过大：当电网电压波动过大时，断路器可能会出现拒绝合闸的故障，因为断路器需要稳定的电压才能正常运行。
二、故障判断通过以下检查和测试，可以初步判断出断路器拒绝合闸故障的原因：1. 检查电路是否过载或出现短路故障，如发现故障应及时消除。
2. 检查断路器机构是否正常工作，如发现机构损坏或缺陷，应及时更换或修理。
3. 测试断路器控制回路和接线，确保接触良好，不松动，不接触不良。
4. 测试电网电压，查看电压是否稳定，符合断路器操作要求。
三、故障处理1. 处理过载和短路故障：如果断路器被过载或者短路故障所触发导致不能合闸，可以先消除这些故障，然后进行合闸操作。
2. 处理机构故障：如果检测出断路器的机构有缺陷，应及时更换或维修机构。
3. 接线、接触不良处理：如果发现接线、接触不良，应及时清洗、修复，确保良好的接触。
4. 电网电压稳定：如果电压波动过大导致断路器无法正常合闸，可采取升压稳压等措施，保证电压稳定，达到断路器正常操作条件。
总之，断路器是电力系统中非常重要的设备，出现拒绝合闸故障时，应及时排除故障原因，确保电力系统安全、稳定、正常运行。

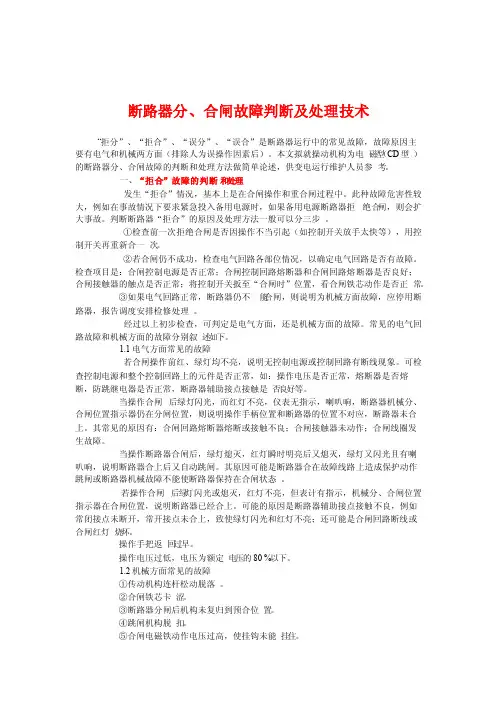

断路器分、合闸故障判断及处理技术“拒分”、“拒合”、“误分”、“误合”是断路器运行中的常见故障，故障原因主要有电气和机械两方面（排除人为误操作因素后）。
本文拟就操动机构为电磁型（CD型）的断路器分、合闸故障的判断和处理方法做简单论述，供变电运行维护人员参考。
一、“拒合”故障的判断和处理发生“拒合”情况，基本上是在合闸操作和重合闸过程中。
此种故障危害性较大，例如在事故情况下要求紧急投入备用电源时，如果备用电源断路器拒绝合闸，则会扩大事故。
判断断路器“拒合”的原因及处理方法一般可以分三步。
①检查前一次拒绝合闸是否因操作不当引起（如控制开关放手太快等），用控制开关再重新合一次。
②若合闸仍不成功，检查电气回路各部位情况，以确定电气回路是否有故障。
检查项目是：合闸控制电源是否正常；合闸控制回路熔断器和合闸回路熔断器是否良好；合闸接触器的触点是否正常；将控制开关扳至“合闸时”位置，看合闸铁芯动作是否正常。
③如果电气回路正常，断路器仍不能合闸，则说明为机械方面故障，应停用断路器，报告调度安排检修处理。
经过以上初步检查，可判定是电气方面，还是机械方面的故障。
常见的电气回路故障和机械方面的故障分别叙述如下。
1.1电气方面常见的故障若合闸操作前红、绿灯均不亮，说明无控制电源或控制回路有断线现象。
可检查控制电源和整个控制回路上的元件是否正常，如：操作电压是否正常，熔断器是否熔断，防跳继电器是否正常，断路器辅助接点接触是否良好等。
当操作合闸后绿灯闪光，而红灯不亮，仪表无指示，喇叭响，断路器机械分、合闸位置指示器仍在分闸位置，则说明操作手柄位置和断路器的位置不对应，断路器未合上。
其常见的原因有：合闸回路熔断器熔断或接触不良；合闸接触器未动作；合闸线圈发生故障。

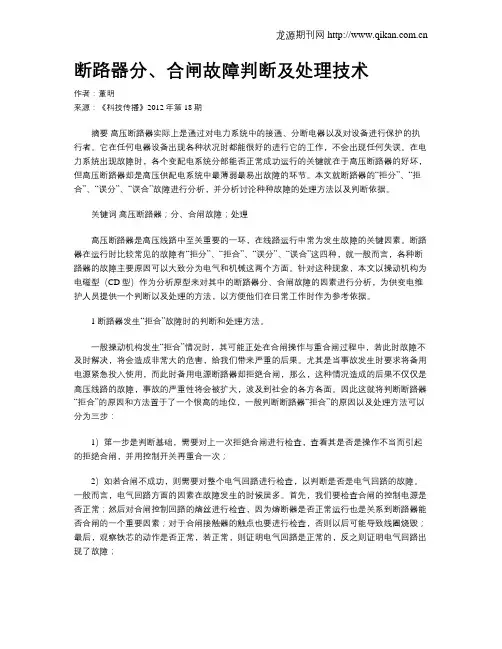

断路器分、合闸故障判断及处理技术作者：董明来源：《科技传播》2012年第18期摘要高压断路器实际上是通过对电力系统中的接通、分断电器以及对设备进行保护的执行者。
它在任何电器设备出现各种状况时都能很好的进行它的工作，不会出现任何失误。
在电力系统出现故障时，各个变配电系统分部能否正常成功运行的关键就在于高压断路器的好坏，但高压断路器却是高压供配电系统中最薄弱最易出故障的环节。
本文就断路器的“拒分”、“拒合”、“误分”、“误合”故障进行分析，并分析讨论种种故障的处理方法以及判断依据。
关键词高压断路器；分、合闸故障；处理高压断路器是高压线路中至关重要的一环，在线路运行中常为发生故障的关键因素。
断路器在运行时比较常见的故障有“拒分”、“拒合”、“误分”、“误合”这四种，就一般而言，各种断路器的故障主要原因可以大致分为电气和机械这两个方面。
针对这种现象，本文以操动机构为电磁型（CD型）作为分析原型来对其中的断路器分、合闸故障的因素进行分析，为供变电维护人员提供一个判断以及处理的方法，以方便他们在日常工作时作为参考依据。
1 断路器发生“拒合”故障时的判断和处理方法。
一般操动机构发生“拒合”情况时，其可能正处在合闸操作与重合闸过程中，若此时故障不及时解决，将会造成非常大的危害，给我们带来严重的后果。
尤其是当事故发生时要求将备用电源紧急投入使用，而此时备用电源断路器却拒绝合闸，那么，这种情况造成的后果不仅仅是高压线路的故障，事故的严重性将会被扩大，波及到社会的各方各面。
因此这就将判断断路器“拒合”的原因和方法置于了一个很高的地位，一般判断断路器“拒合”的原因以及处理方法可以分为三步：1）第一步是判断基础，需要对上一次拒绝合闸进行检查，查看其是否是操作不当而引起的拒绝合闸，并用控制开关再重合一次；2）如若合闸不成功，则需要对整个电气回路进行检查，以判断是否是电气回路的故障。
一般而言，电气回路方面的因素在故障发生的时候居多。
断路器及隔离开关异常处理一、断路器异常处理1．SF6断路器SF6气体压力低的处理①断路器SF6气体泄漏引起如断路器SF6气体漏气，压力不低于闭锁值时,但发出“SF6气体压力过低”报警信号，则说明有压力异常,应记录记录压力值,此时应并加强监视，并通知相关部门处理。
如断路器SF6气体严重漏气，压力低于闭锁值并发出闭锁信号时，不能对断路器进行分合闸。
应立即断开该断路器操作电源，与调度联系将负荷转移出去，并采取措施将故障断路器隔离。
处理前室内应开启通风装置，待15min后可进入,接近设备时应戴防毒面具及穿防护服。
②SF6气体密度继电器或表计失灵引起将表计的数值与当时环境温度折算到标准温度下的数值比较判断,确认SF6断路器压力低因密度继电器故障原因、表计指示不正确原因引起，应通知专业人员处理。
2．断路器拒绝合闸的处理①控制或合闸电源消失：如果是控制电源空开（熔断器）或合闸电源空开（熔断器)跳开（熔断），应合上（更换）控制电源空开（熔断器）或合闸电源空开(熔断器），正常后，对断路器进行合闸;如果是控制或合闸回路其他原因引起，且不能查找到故障或查到故障后运行人员不能处理的，应通知专业人员处理。
②就地操作切换开关在“就地”位置：将操作切换开关由“就地”位置切换至“远方位置。
③直流母线电压过低：调节蓄电池组端电压，使电压达到规定值.④SF6压力过低闭锁：确认SF6气体压力过低后，应通知专业人员处理,在未处理正常前,严禁对断路器进行合闸操作.⑤液压压力过低闭锁：确认液压压力过低后，应通知专业人员处理,在未处理正常前，严禁对断路器进行合闸操作.⑥弹簧未储能：若是储能电源空开跳开,应立即合上储能电源空开进行储能，如其他原因不能查找但又及需送电的,应断开储能电源开关后进行手动储能,储能正常后即可进行合闸，若弹簧储能系统零部件故障不能手动储能则通知专业人员处理。
⑦其他不能处理的故障：作缺陷上报调度及相关部门,通知相关专业人员处理。
断路器分、合闸故障判断及处理技术“拒分”、“拒合”、“误分”、“误合”是断路器运行中的常见故障，故障原因主要有电气和机械两方面（排除人为误操作因素后）。
本文拟就操动机构为电磁型（CD型）的断路器分、合闸故障的判断和处理方法做简单论述，供变电运行维护人员参考。
一、“拒合”故障的判断和处理发生“拒合”情况，基本上是在合闸操作和重合闸过程中。
此种故障危害性较大，例如在事故情况下要求紧急投入备用电源时，如果备用电源断路器拒绝合闸，则会扩大事故。
判断断路器“拒合”的原因及处理方法一般可以分三步。
①检查前一次拒绝合闸是否因操作不当引起（如控制开关放手太快等），用控制开关再重新合一次。
②若合闸仍不成功，检查电气回路各部位情况，以确定电气回路是否有故障。
检查项目是：合闸控制电源是否正常；合闸控制回路熔断器和合闸回路熔断器是否良好；合闸接触器的触点是否正常；将控制开关扳至“合闸时”位置，看合闸铁芯动作是否正常。
③如果电气回路正常，断路器仍不能合闸，则说明为机械方面故障，应停用断路器，报告调度安排检修处理。
经过以上初步检查，可判定是电气方面，还是机械方面的故障。
常见的电气回路故障和机械方面的故障分别叙述如下。
1.1电气方面常见的故障若合闸操作前红、绿灯均不亮，说明无控制电源或控制回路有断线现象。
可检查控制电源和整个控制回路上的元件是否正常，如：操作电压是否正常，熔断器是否熔断，防跳继电器是否正常，断路器辅助接点接触是否良好等。
当操作合闸后绿灯闪光，而红灯不亮，仪表无指示，喇叭响，断路器机械分、合闸位置指示器仍在分闸位置，则说明操作手柄位置和断路器的位置不对应，断路器未合上。
其常见的原因有：合闸回路熔断器熔断或接触不良；合闸接触器未动作；合闸线圈发生故障。
当操作断路器合闸后，绿灯熄灭，红灯瞬时明亮后又熄灭，绿灯又闪光且有喇叭响，说明断路器合上后又自动跳闸。
其原因可能是断路器合在故障线路上造成保护动作跳闸或断路器机械故障不能使断路器保持在合闸状态。
若操作合闸后绿灯闪光或熄灭，红灯不亮，但表计有指示，机械分、合闸位置指示器在合闸位置，说明断路器已经合上。
可能的原因是断路器辅助接点接触不良，例如常闭接点未断开，常开接点未合上，致使绿灯闪光和红灯不亮；还可能是合闸回路断线或合闸红灯烧坏。
操作手把返回过早。
操作电压过低，电压为额定电压的80%以下。
1.2机械方面常见的故障①传动机构连杆松动脱落。
②合闸铁芯卡涩。
③断路器分闸后机构未复归到预合位置。
④跳闸机构脱扣。
⑤合闸电磁铁动作电压过高，使挂钩未能挂住。
⑥分闸连杆未复归。
⑦机构卡死，连接部分轴销脱落，使机构空合。
⑧有时断路器合闸时多次连续做分合动作，此时系开关的辅助常闭接点打开过早。
二、“拒分”故障的判断与处理断路器的“拒分”对系统安全运行威胁很大，当设备发生故障时，断路器拒动，将会使电气设备烧坏或越级跳闸而引起电源断路器跳闸，使变配电所母线电压消失，造成大面积停电。
对“拒分”故障的处理方法如下：根据事故现象，判断是否属断路器“拒分”事故。
当出现表记全盘摆动，电压表指示值显著降低，回路光字牌亮，信号掉牌显示保护动作，则说明断路器拒绝分闸。
确定断路器故障后，应立即手动拉闸。
当尚未判明故障断路器之前而主变压器电源总断路器电流表指示值碰足，异常声响强烈，应先拉开电源总断路器，以防烧坏主变压器。
当上级后备保护动作造成停电时，若查明有分路保护动作，断路器未跳闸，应拉开拒动的断路器，恢复上级电源断路器；若查明各分路开关均未动作（也可能是保护拒掉牌），则应检查停电范围内设备有无故障，若无故障应拉开所有分路断路器，合上电源断路器后，逐一试送各分路断路器，当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障（“拒分”）断路器。
这时不应再送该断路器，但要恢复其他回路供电。
在检查“拒分”断路器除属可迅速排除的一般电气故障（如控制电源电压过低，或控制回路熔断器接触不良，熔丝熔断等）外，对一时难以处理的电气或机械性故障，均应联系调度，作为停用、转检修处理。
对断路器“拒分”故障的分析判断方法如下：①检查是否为跳闸电源的电压过低所致。
②检查跳闸回路是否完好，如果跳闸铁芯动作良好而断路器拒分，则说明是机械故障。
③如果电源良好，若铁芯动作无力、铁芯卡涩或线圈故障造成拒分，可能是电气和机械方面同时存在故障。
④若操作电压正常，操作后铁芯不动，则很可能是电气故障引起“拒分”。
常见的电气和机械方面的故障分别有：电气方面原因有：控制回路熔断器熔断或跳闸回路各元件如控制开关触点、断路器操动机构辅助触点、防跳继电器和继电保护跳闸回路等接触不良；跳闸回路断线或跳闸线圈烧坏；继电保护整定值不正确；直流电压过低，低于额定电压的80%以下。
·机械方面原因有：跳闸铁芯动作冲击力不足，说明铁芯可能卡涩或跳闸铁芯脱落；触头发生焊接或机械卡涩，传动部分故障（如销子脱落等）。
三、“误分”故障的判断和处理如果断路器自动跳闸而继电保护未动作，且在跳闸时系统无短路或其他异常现象，则说明断路器“误分”。
对“误分”的判断和处理一般分以下三步进行。
①根据事故现象的特征，即在断路器跳闸前表计、信号指示正常，跳闸后，绿灯连续闪光，红灯熄灭，该断路器回路的电流表及有功、无功表指示为零，则可判定属“误分”。
②检查是否属于因人员误碰、误操作，或受机械外力振动而引起的“误分”，此时应排除开关故障原因，立即送电。
③若因为电气或机械部分故障而不能立即送电，则应联系调度将“误分”断路器停用转检修处理。
常见的电气和机械方面的故障分别有：电气方面故障有：保护误动作或整定值不当，或电流、电压互感器回路故障；二次回路绝缘不良，直流系统发生两点接地，使直流正、负电源接通，这相当于继电保护动作，产生信号而引起跳闸。
·机械方面故障有：跳闸脱扣机构维持不住；定位螺杆调整不当，使拐臂三点过高；拖架弹簧变形，弹力不足；滚轮损坏；拖架坡度大、不正或滚轮在拖架上接触面少。
四、“误合”故障的判断和处理若断路器未经操作自动合闸，则属“误合”故障。
一般应按如下方法判断处理。
经检查确认为未经合闸操作。
若手柄处于“分后”位置，而红灯连续闪光，表明断路器已合闸，但属“误合”。
此时应拉开误合的断路器。
对“误合”的断路器，如果拉开后断路器又再“误合”，应取下合闸熔断器，分别检查电气和机械方面的原因，联系调度将断路器停用转检修处理。
“误合”的原因可能有：①直流回路中正、负两点接地，使合闸控制回路接通。
②自动重合闸继电器内某元件故障接通控制回路（如内部时间继电器常开接点误闭合），使断路器合闸。
③合闸接触器线圈电阻过小，且起动电压偏低，当直流系统瞬间发生脉冲时，会引起断路器误合闸。
通常用下列参数表征高压断路器的基本工作性能：(1)额定电压(标称电压)：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。
为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。
对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。
断路器在最高工作电压下，应能长期可靠地工作。
（2）额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
（3）额定开断电流：它是表征断路器开断能力的参数。
在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。
断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。
断路器通过动稳定电流时，不能因电动力作用而损坏。
（5）关合电流：是表征断路器关合电流能力的参数。
因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。
这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。
断路器能够可靠关合的电流最大峰值，称为额定关合电流。
额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。
（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。
热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。
国家标准规定：断路器的额定热稳定电流等于额定开断电流。
额定热稳定电流的持续时间为2S，需要大于2S时，推荐4S。
（7）合闸时间与分闸时间：这是表征断路器操作性能的参数。
各种不同类型的断路器的分、合闸时间不同，但都要求动作迅速。
合闸时间是指从断路器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间和熄弧时间两部分。
固有分闸时间是指从操动机构分闸线圈接通到触头分离这段时间。
熄弧时间是指从触头分离到各相电弧熄灭为止这段时间。
所以，分闸时间也称为全分闸时间。
（8）操作循环：这也是表征断路器操作性能的指标。
架空线路的短路故障大多是暂时性的，短路电流切断后，故障即迅速消失。
因此，为了提高供电的可靠性和系统运行的稳定性，断路器应能承受一次或两次以上的关合、开断、或关合后立即开断的动作能力。
此种按一定时间间隔进行多次分、合的操作称为操作循环。
我国规定断路器的额定操作循环如下：自动重合闸操作循环：分——t’——合分——t——合分非自动重合闸操作循环：分——t——合分——t——合分其中分——表示分闸动作；合分——表示合闸后立即分闸的动作；t’——无电流间隔时间，即断路器断开故障电路，从电弧熄灭起到电路重新自动接通的时间，标准时间为0.3S或0.5S，也即重合闸动作时间。
t——为运行人员强送电时间，标准时间为180S永新光头强。
