真空断路器合闸不正常故障原因分析

真空断路器常见故障处理方法真空断路器是一种常用于电力系统中的保护设备，用于隔离和切断电路中的故障电流。

尽管真空断路器具有高开断能力和稳定性，但在长期使用中仍然可能会出现一些故障。

下面将介绍几种常见的真空断路器故障及其处理方法。

1.断路器无法关闭：-检查控制回路和电源电压是否正常，是否存在电源故障。

-检查操作机构是否卡死或机械部件是否受损，修复或更换相关部件。

-检查真空断路器内部的弹簧机构是否损坏，需要维修或更换弹簧。

2.真空断路器卡闸：-检查断路器是否有外来物质进入，如灰尘、金属碎片等，清洁并清除进入物质。

-检查断路器的触头是否损坏或变形，需要维修或更换触头。

-检查断路器的驱动机构是否损坏或不运转，修理或更换驱动机构。

3.断路器频繁跳闸：-检查电流传感器和保护装置是否正常工作，进行相关维修或更换。

-检查电力系统中的故障电流是否超出了断路器的额定容量，如果是，需要升级或更换断路器。

-检查断路器触头和触头接触器是否存在腐蚀、氧化等问题，进行清洁或更换。

4.真空断路器漏油：-检查断路器的密封圈是否老化或破损，需要更换密封圈。

-检查断路器的润滑系统是否正常工作，如油管是否堵塞或润滑油是否不足，进行相关维修或保养。

-检查真空断路器是否有机械振动或冲击，需要找出原因并进行修复。

5.真空断路器触头磨损：-检查断路器的触头间隙是否正确，如果间隙过大，需要调整触头间隙。

-检查断路器的触头材料是否正确选择，如果材料不适合，则需要更换触头。

-在合闸之前，保持触头干净，使用适当的清洁剂进行清洁。

6.断路器操作不灵敏：-检查断路器的操作机构是否缺乏润滑或加载不足，在适当位置添加或更换润滑剂。

-检查操作机构的连接是否松动或受损，需要修复或更换。

-检查施加在操作机构上的弹簧力是否合适，需要进行调整。

以上是几种常见的真空断路器故障及其处理方法，需要根据具体情况进行判断和解决。

在处理断路器故障时，应当遵循相关安全规范和操作流程，以保证人员和设备的安全。

Internal Combustion Engine & Parts• 105 •电力系统中高压真空断路器常见故障原因分析及处理汪洋(宁夏京能宁东发电有限责任公司，银川750000)摘要:在电力系统日益发展的今天，高压真空断路器逐渐取代油断路器广泛地应用于电力系统中，较之油断路器，高压真空断路 器具有开断容量大的，灭弧性能好，电寿命长，检修周期长，运行维护量小等优点。

但是一旦高压真空断路器发生故障，检修起来将十 分繁琐，检修费用巨大。

本文将通过高压真空断路器的运行特点，结合实际工作中高压真空断路器发生故障的状况，对高压高压真空 断路器的故障进行分析处理。

关键词：高压真空断路器;故障原因；处理方法0引言高压真空断路器是电力系统十分重要的控制设备，它具有很强的断流能力，在通电线路发生短路的故障时，快 速地切断故障电路，有效地保障电力系统的稳定运行。

随着科学技术的不断发展，高压真空断路器的性能不断地提 高，断流能力不断地增强，发生故障的可能性越来越小，为电力系统的发展做出更好的保障。

1高压真空断路器的结构与工作原理高压真空断路器的种类很多，单就其结构而言，都是 由开断元件、支撑元件、传动元件、基座及操动机构等五部 分组成，其中开断元件是整个断路器的核心元件，它由主 触头、导电部分以及灭弧室组成，其中，开断元件的开和动 作是由操动机构来传动的，一般情况下，都将开断元件牢 牢地固定在基座上，并进行密封处理，其他的元件配合开 断元件完成固定。

高压真空断路器是利用真空作为灭弧介质和绝缘介 质的，采用0.13帕斯卡真空度空间。

真空断路器的触头装 在真空灭弧室内，由于在真空室内没有可游离的气体，当触头发生分离时，会在触头间产生电流弧，没有可以传播 的介质，电弧在第一次过零时，就会熄灭，第一时间做出反 应，将故障电路从电力系统终断开，从而达到保护电力系 统的作用。

2高压真空断路器的常见故障问题及其处理方法2.1合闸不成功及其处理方法合闸失败是真空断路器最常见的故障问题，故障原因 复杂多样。

真空断路器的常见故障及处理方法范本真空断路器是一种常见的电力保护设备，主要用于断开或接通电路中的电流。

尽管真空断路器具有高可靠性和优良的电气性能，但在长时间使用过程中仍然可能出现一些故障。

本文将介绍真空断路器的常见故障及处理方法，以帮助用户在实际操作中有效解决问题。

故障1：真空断路器不能正常分断电流处理方法：首先检查真空断路器的控制回路和电源电压是否正常。

如果正常，则可能是故障引起的。

首先检查真空管是否过热或损坏，如果有必要，可以更换真空管。

其次，检查触头是否受到污秽或氧化的影响，如果是，应及时清洁或更换触头。

此外，在操作真空断路器时，应避免频繁分合闸，以减少触头磨损和烧蚀。

故障2：真空断路器无法正常接通电流处理方法：首先检查真空断路器的控制回路和电源电压是否正常。

如果正常，则可能是故障引起的。

首先检查真空断路器的接触器是否能够正常工作，如果不正常，可以尝试调整接触器或更换新的接触器。

其次，检查触头是否过热或损坏，如果有必要，可以及时清洁或更换触头。

此外，还应检查其他决定接通电流的元件是否正常，如线圈、可调节电阻等。

故障3：真空断路器出现漏电现象处理方法：首先检查真空断路器的绝缘是否正常。

可以通过使用绝缘测试仪进行测试，以确保真空断路器的绝缘阻抗符合要求。

如果绝缘存在问题，应及时采取绝缘处理措施，如清洗、更换破损的绝缘件等。

其次，检查真空断路器的密封性能是否正常。

如果存在泄漏，应及时检修，并确保真空断路器的密封性能得到恢复。

故障4：真空断路器的保护功能失效处理方法：首先检查真空断路器的保护回路是否正常，包括过载保护、短路保护、欠压保护等。

如果保护功能失效，可能是保护元件损坏或调整不当引起的。

可以尝试更换保护元件或重新调整保护参数，以确保真空断路器的保护功能得到恢复。

此外，在使用真空断路器时，还应注意合理分配负载，避免超负荷运行，以延长设备的使用寿命。

故障5：真空断路器的触头磨损过快处理方法：首先检查真空断路器的触头材料是否合适。

VD4真空断路器常见故障与处理方法！你们厂使用的是ABB VD4真空断路器么？尽管VD4已经获得全球市场的考验，但任何设备不管多完美，随着不断的使用或多或少都会出现各种故障问题，下面，小编就将VD4常见故障及处理办法整理给大家！希望为大家提供一点帮助！VD4常见故障与处理办法故障一：储能机构故障故障现象：电动不能储能，手动可以储能。

可能原因及处理方法：1电源未接通此时应检查开关柜端子排上电源是否进入，储能回路控制开关2ZK是否在合闸位置。

2储能限位开关S1损坏VD4-12型真空断路器的储能限位开关S1是用来控制储能电机启动和停止以及接通信号回路的，而用于控制电机启动和停止的是储能限位开关S1的两对串联的常闭（动断）节点，当弹簧完成储能后，带动一个与其机械联动的储能限位开关S1动作，使常闭接点断开，电机的电源回路切断，电机停止储能。

在弹簧释放能量后或未储能状态下，储能限位开关S1的常闭接点应闭合，接通电机回路使弹簧储能。

所以可拔出航空插头，测量25#—35#插针回路电阻是否正常，如果不正常，应测量常闭接点31—32、41—42，发现接点被烧坏了，应更换储能限位开关S1。

在更换完储能限位开关S1后，要调整S1的传动杆在储能后的间隙应该为2.5—2.8mm。

3电机碳刷磨损严重，使储能电机不能正常工作此时应更换电机碳刷。

4储能电机MO烧坏在电机控制回路完整的情况下，可测量电机回路电阻，如有异常应检查是否是储能电机烧坏了，此时可以拔出连接导线，卸下电机的三颗固定螺栓，取出电机，进行跟换。

故障二：断路器合不上闸故障现象：1、电动合闸拒合，合闸脱扣器不动作；2、由于合闸脱扣器动作无力造成电动合闸拒合，但手动合闸成功；3、电动合闸拒合，手动合闸也不成功。

对于故障现象为电动合闸拒合，合闸脱扣器不动作的原因及处理方法：1手车未到位在手车未摇到位的情况下，小车底盘的两只行程开关都不能接通闭锁线圈回路，所以合闸回路也不通，造成电动合闸拒合，合闸脱扣器不动作。

VD4真空断路器合分闸故障分析与处理
1.合闸不成功：当操作合闸按钮后，断路器无法成功合闸，通常是由
于电源故障、断路器连线或控制回路故障造成的。

处理方法是检查电源和
相关连线是否正常，如果没有问题，则需要检查控制回路中的元件是否损坏，如继电器是否失效等，及时更换故障元件。

2.合闸机构失灵：当操作合闸按钮后，断路器无法成功合闸，同时合
闸机构没有动作，通常是由于合闸机构故障导致的。

处理方法是检查合闸
机构是否卡住或损坏，及时进行维修或更换。

3.合闸过程中的故障：当断路器正在合闸过程中中断或无法完成合闸，通常是由于合闸电路或机构故障导致的。

处理方法是检查合闸电路和机构
是否正常，如控制回路是否有故障，机构是否有卡住或损坏等，及时修复
或更换故障元件。

4.分闸不成功：当操作分闸按钮后，断路器无法成功分闸，通常是由
于分闸电源故障、机构故障或回路电流过大导致的。

处理方法是检查分闸
电源和相关连线是否正常，如没有问题，则需要检查机构是否正常工作，
如果故障仍然存在，可能是回路电流过大，此时需要采取其他措施，如增
加电流限制器等。

5.分闸过程中的故障：当断路器正在分闸过程中中断或无法完成分闸，通常是由于分闸电路或机构故障导致的。

处理方法是检查分闸电路和机构
是否正常，如控制回路是否有故障，机构是否有卡住或损坏等，及时修复
或更换故障元件。

总之，对于VD4真空断路器的合分闸故障，首先需要检查电源及连线
是否正常，其次检查控制回路和机构是否有故障，根据故障的具体情况进
行修复或更换故障元件。

在处理故障时应注意安全，避免造成更大的损失。

一起10 kV XGN开关无法合闸故障原因分析及改进措施摘要：文章根据实际工作，分析了一起10 kV XGN开关无法合闸故障的原因，并针对其原因提出处理方法，可为类似故障处理提供参考。

关键词：10kVXGN开关；故障；原因分析；改进措施真空开关具有体积小、重量轻、寿命长、可靠性高、维护量小、检修周期长等一系列优点，受到了电力部门的普遍欢迎，得到了广泛的应用。

近年来，国内真空开关获得了前所未有的发展，使用领域迅速扩大，但由于以前在无人值班改造中只更换断路器而不更换操作机构，机构传动部分作相应调整后配合真空开关使用，存在水平拉杆转角改变后，辅助开关切换不到位或过位进入死点的现象，影响到开关的正常运行。

1 事件概述2010年3月，某变电站#1电容器903开关送电时出现“控制回路断线”报警，开关无法合闸的故障。

在开关柜前柜门开着的情况下，检修人员通过调整合闸机械连锁微动开关的位置，使开关恢复正常，能近远控分合闸。

当关上前柜门，在送电的过程中，虽没有出现“控制回路断线”报警，但开关仍然合不上，甚至导致合闸线圈烧毁。

2 原因分析该开关柜为XGN2-12柜，配ZN21-12型真空断路器，结构图如图1所示。

ZN21-12型开关合闸控制回路如图2所示。

正常情况展现如下：小手柄在“检修”、“工作”位置时，合闸机械联锁微动开关①在合位，合闸控制回路中WK接点导通；合闸机械联锁臂②与合闸掣子③之间存在一定的间隙（即冲程A）（图3），合闸铁芯顶杆⑤的行程B和冲程A满足要求，合闸掣子③可正常动作使机构脱扣。

开关在满足其他条件的前提下可进行合闸。

小手柄在“分断闭锁”位置时，合闸机械联锁微动开关①在分位（图4），合闸控制回路中WK接点断开，控制回路断线，开关电气闭锁无法进行合闸；同时合闸机械联锁臂②将合闸掣子③往下顶死（图5），合闸掣子③无法动作使机构脱扣，开关机械闭锁无法进行合闸。

因此，当小手柄在“分断闭锁”位置时，存在电气与机械双方面闭锁功能。

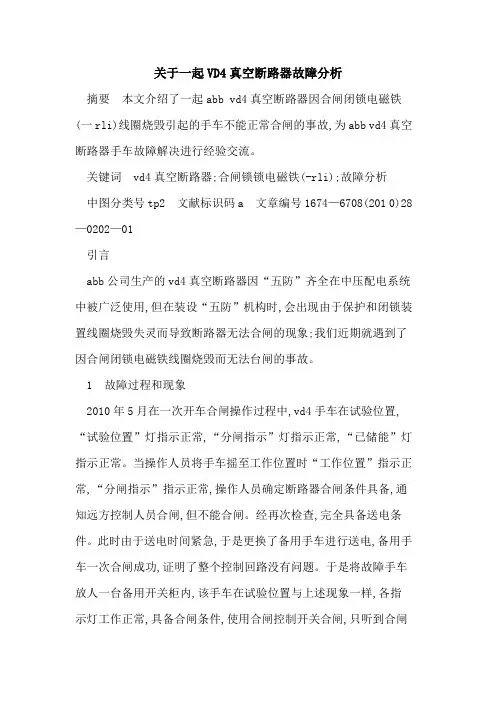

关于一起VD4真空断路器故障分析摘要本文介绍了一起abb vd4真空断路器因合闸闭锁电磁铁(一rli)线圈烧毁引起的手车不能正常合闸的事故,为abb vd4真空断路器手车故障解决进行经验交流。

关键词vd4真空断路器;合闸锁锁电磁铁(-rli);故障分析中图分类号tp2 文献标识码a 文章编号1674—6708(201 0)28—0202—01引言abb公司生产的vd4真空断路器因“五防”齐全在中压配电系统中被广泛使用,但在装设“五防”机构时,会出现由于保护和闭锁装置线圈烧毁失灵而导致断路器无法合闸的现象;我们近期就遇到了因合闸闭锁电磁铁线圈烧毁而无法台闸的事故。

1 故障过程和现象2010年5月在一次开车合闸操作过程中,vd4手车在试验位置,“试验位置”灯指示正常,“分闸指示”灯指示正常,“已储能”灯指示正常。

当操作人员将手车摇至工作位置时“工作位置”指示正常,“分闸指示”指示正常,操作人员确定断路器合闸条件具备,通知远方控制人员合闸,但不能合闸。

经再次检查,完全具备送电条件。

此时由于送电时间紧急,于是更换了备用手车进行送电,备用手车一次合闸成功,证明了整个控制回路没有问题。

于是将故障手车放人一台备用开关柜内,该手车在试验位置与上述现象一样,各指示灯工作正常,具备合闸条件,使用合闸控制开关合闸,只听到合闸线圈吸合的“啪嗒”声,但手车机构未动做,合闸失败。

改为手动合闸,仍不能合闸。

拆开vd4真空断路器手车面板检查,使用电气和手动合闸时合闸闭锁电磁铁(rli)连锁限制,使断路器不能合闸。

用工具撬动合闸电磁铁铁芯,铁芯纹丝不动,拆下合闸闭锁电磁铁后,故障手车电气与手动都能进行合闸。

2 故障原因分析和常见的处理方法我们对这次故障进行了充分分析,合闸闭锁电磁铁的作用是保证开关手车只能在工作位置和试验位置合闸,防止开关小车没到工作位置时进行合闸。

造成开关动静触头拉弧,发生设备事故及人员伤害事故。

对故障手车拆下的合闸闭锁电磁铁线圈进行测量,发现动作线圈电阻在11.9kω,左右,保持线圈开路;合闸闭锁电磁体工作原理如图。

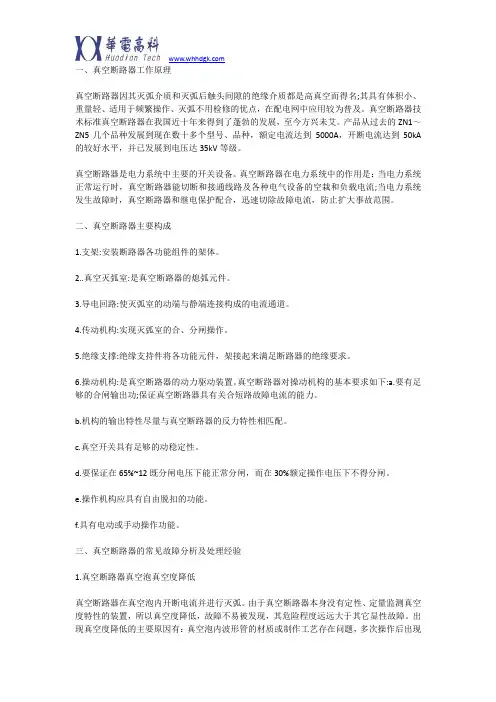

一、真空断路器工作原理真空断路器因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名;其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。

真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。

产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到5000A，开断电流达到50kA 的较好水平，并已发展到电压达35kV等级。

真空断路器是电力系统中主要的开关设备。

真空断路器在电力系统中的作用是：当电力系统正常运行时，真空断路器能切断和接通线路及各种电气设备的空栽和负载电流;当电力系统发生故障时，真空断路器和继电保护配合，迅速切除故障电流，防止扩大事故范围。

二、真空断路器主要构成1.支架:安装断路器各功能组件的架体。

2..真空灭弧室:是真空断路器的熄弧元件。

3.导电回路:使灭弧室的动端与静端连接构成的电流通道。

4.传动机构:实现灭弧室的合、分闸操作。

5.绝缘支撑:绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

6.操动机构:是真空断路器的动力驱动装置。

真空断路器对操动机构的基本要求如下:a.要有足够的合闸输出功;保证真空断路器具有关合短路故障电流的能力。

b.机构的输出特性尽量与真空断路器的反力特性相匹配。

c.真空开关具有足够的动稳定性。

d.要保证在65%~12既分闸电压下能正常分闸，而在30%额定操作电压下不得分闸。

e.操作机构应具有自由脱扣的功能。

f.具有电动或手动操作功能。

三、真空断路器的常见故障分析及处理经验1.真空断路器真空泡真空度降低真空断路器在真空泡内开断电流并进行灭弧。

由于真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低，故障不易被发现，其危险程度远远大于其它显性故障。

出现真空度降低的主要原因有：真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点;真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点;分体式真空断路器在操作时，由于操作连杆的距离比较大，直接影响真空断路器的同期、弹跳、超行程等特性，使真空度降低的速度加快。

10kV真空断路器常见故障分析及处理要点摘要：在电气工程当中，真空断路器应用越来越普遍，是一种新型的开关。

10千伏真空断路器能够确保电网处于稳定的状态下运行，让配电网络和变电站在变电运行的过程中更为稳定，然而真空断路器在实际使用的过程中往往会产生很多问题，比如说一些漏气、机械卡阻以及真空泡等情况，这些情况都会导致真空断路器在正常使用的过程中出现较大影响，本文重点分析研究真空断路器出现的常见故障，并且针对性的提出相关的处理方式，以供参考。

关键词：真空断路器；故障分析；处理要点1 真空断路器的基本工作原理1.1 合闸过程在此过程中合闸动作相关的线圈会处于通电的状态，另外合闸的线圈会产生闭合，利用拐臂的作用让真空室当中的动导电杆依照要求进行相应的运动，在此过程中断路器会进行合闸操作，保证相关电路处于合闸的状态。

1.2 分闸过程分闸的动作以及合闸动作在使用的时候处于互逆的状态，如果系统出现分闸动作，那么分闸线圈当中会处于通电状态，造成分闸铁芯合上。

在此过程中锁扣会自然释放分闸弹簧模块，这个时候就会进行工作，让断路分离得以实现，这便是整个分闸的具体过程。

1.3 灭弧过程断路器的螺旋槽在灭弧的时候轴向上进行一个横向磁场的设置，出现磁力，如果驱动电路在工作的过程中出现纵向磁场，会导致电弧出现高速旋转，防止接触触头出现过热等情况，10千伏真空断路器的灭弧性能方面具有较大的优势。

在实际使用的过程中，10千伏真空断路器的检修和运维较为方便，而且使用过程中具有较长的寿命，然而往往在真空断路器设计的过程中会出现一些技术失误，在使用的过程中导致漏气机构故障以及真空泡等问题，造成真空断路器在工作的过程中受到一定的影响，对电厂等场所的正常供电和用电产生影响。

2 10kV真空断路器常见故障2.1 真空度降低对10千伏真空断路器进行分析，可以发现最常见的故障是真空泡真空度低，真空断路器当中的真空泡具有非常大的作用，其本身没有定量和定性对真空度进行检测的装置，导致真空度降低等情况出现。

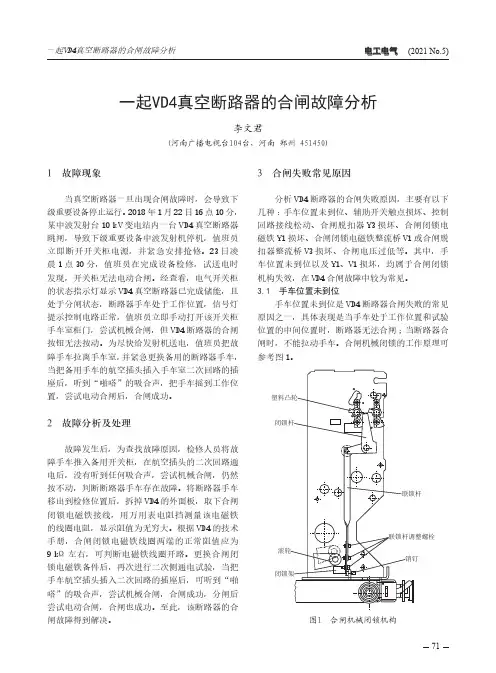

电工电气 (2021 No.5)李文君(河南广播电视台104台，河南 郑州 451450)一起VD4真空断路器的合闸故障分析1 故障现象当真空断路器一旦出现合闸故障时，会导致下级重要设备停止运行。

2018年1月22日16点10分，某中波发射台10kV变电站内一台VD4真空断路器跳闸，导致下级重要设备中波发射机停机，值班员立即断开开关柜电源，并紧急安排抢修。

23日凌晨1点30分，值班员在完成设备检修，试送电时发现，开关柜无法电动合闸。

经查看，电气开关柜的状态指示灯显示VD4真空断路器已完成储能，且处于分闸状态，断路器手车处于工作位置，信号灯提示控制电路正常，值班员立即手动打开该开关柜手车室柜门，尝试机械合闸，但VD4断路器的合闸按钮无法按动。

为尽快给发射机送电，值班员把故障手车拉离手车室，并紧急更换备用的断路器手车，当把备用手车的航空插头插入手车室二次回路的插座后，听到“啪嗒”的吸合声，把手车摇到工作位置，尝试电动合闸后，合闸成功。

2 故障分析及处理故障发生后，为查找故障原因，检修人员将故障手车推入备用开关柜，在航空插头的二次回路通电后，没有听到任何吸合声，尝试机械合闸，仍然按不动，判断断路器手车存在故障。

将断路器手车移出到检修位置后，拆掉VD4的外面板，取下合闸闭锁电磁铁接线，用万用表电阻挡测量该电磁铁的线圈电阻，显示阻值为无穷大。

根据VD4的技术手册，合闸闭锁电磁铁线圈两端的正常阻值应为9kΩ左右，可判断电磁铁线圈开路。

更换合闸闭锁电磁铁备件后，再次进行二次侧通电试验，当把手车航空插头插入二次回路的插座后，可听到“啪嗒”的吸合声，尝试机械合闸，合闸成功，分闸后尝试电动合闸，合闸也成功。

至此，该断路器的合闸故障得到解决。

3 合闸失败常见原因分析VD4断路器的合闸失败原因，主要有以下几种：手车位置未到位、辅助开关触点损坏、控制回路接线松动、合闸脱扣器Y3损坏、合闸闭锁电磁铁Y1损坏、合闸闭锁电磁铁整流桥V1或合闸脱扣器整流桥V3损坏、合闸电压过低等。

真空断路器合闸弹跳异常与处理【摘要】真空断路器的合闸弹跳，是真空断路器试验时的重要参数之一，合闸弹跳的数值合格与否，决定真空断路器是否可以投入运行的主要数据之一。

本文通过分析合闸弹跳所产生的原因及其危害，以及处理方法。

【关键词】合闸弹跳危害；合闸弹跳异常；处理方法前言合闸弹跳真空断路器机械特性的一个重要参数，是指断路器的动触头与静触头碰撞接触后被反作用力推开，然后再接触又被推开的往复现象。

该过程经过几次反复运动，在允许的时间范围内停止。

1989年底能源部电力司提出真空断路器合闸弹跳时间必须小于2ms。

为什么合闸弹跳时间要小于2ms呢？主要是合闸弹跳的瞬间会引起电力系统或设备产生L.C高频振荡，振荡产生的过电压对电气设备的绝缘可能造成伤害甚至损坏。

当合闸弹跳时；同小于2ms时，不会产生较大的过电压，设备绝缘不会受损，在关合时动静触头之间也不会产生熔焊。

目前，真空断路器均采用对接式触头，合闸速度较高，触头在合闸过程中必然产生弹跳。

弹跳时间延长真空电弧的燃弧时间就会延长。

真空电弧是一种弧体温度高达七、八千度的高温等离子体。

弹跳时间过长，燃弧时间增加，使触头表面熔化的深度和广度都增加，合闸时就会造成两触头界面接触，瞬间冷却后两触头熔焊在一起。

这种熔焊，靠操作机构几千牛顿的分闸力是不容易拉开而造成开断失败。

有时即使分闸力能拉开，但常常把触头表面拉变形，造成开断后恢复电压短路。

还会使波纹管受到强迫振动而容易出现裂纹，导致灭弧室漏气。

合闸弹跳最主要的危害在于加速了灭弧室触头的磨损进而导致灭弧室电寿命的缩短。

一、故障基本情况2010年01月8日高压试验班在进行1号发电机出口真空断路器，做列行检修试验时，发现真空断路器B相弹跳时间偏大；所有试验项目及数据如下（2007年与2010年的试验项目及数据的值）：二、设备技术参数真空断路器，型号：3AF 2288-3额定电压：17.5（kV）额定电流：4000（A）开断电流：63 （kA）出厂日期：1995年三、原因分析1、该真空断路器于1995年12月投入运行，至今已有十六年，操作次数已接近5000次。

ZN63A-12型真空断路器常见故障的原因分析及处理摘要：对ZN63A-12型真空断路器的工作原理进行介绍，对其在实际运行中出现的常见故障进行详细分析，并针对这些问题，提出了可行的处理措施。

关键词：真空断路器故障分析处理ZN63A户内高压真空断路器以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度，具有灭弧能力强，电气寿命长，检修和维护工作量小，运行可靠，适合频繁操作的优点，现在真空断路器已逐渐取代了油断路器，成为泵站变电所的主要设备。

真空断路器经过多年的运行，也出现了各种各样的故障，笔者在处理这些问题的过程中，积累了一些实际经验，现进行详细阐述，以供同行借鉴。

1、真空灭弧室的漏气问题1.1 故障现象真空断路器在真空室内开断电流并进行灭弧，而真空断路器本身没有监测真空度特性的装置，运行检修人员无法感知真空度的高低，真空度降低故障为隐性故障，真空度下降，断路器动静触头间击穿电压迅速降低，将影响断路器正常工作，其危险程度远远大于显性故障。

1.2 原因分析真空度降低的主要原因有以下几点：真空室使用的材料气密情况不良或制造工艺存在问题，造成真空室本身存在微小漏点等质量问题；金属波纹管密封质量不良，经过频繁操作出现漏点；真空开关运行时间的增长和开断次数的增加，其真空度逐步下降，当真空度下降超过规定值时将会影响其开断能力和耐压水平。

真空度降低将对真空断路器开断过电流的能力造成严重影响，缩短断路器的使用寿命，严重时可能会引起开关爆炸。

可以这么说真空断路器的电寿命是由真空灭弧室的电寿命决定的。

1.3 处理方法在日常运行中，值班员应详细记录真空断路器的正常开断操作和短路开断情况，当发现极限开断电流值超过说明书给出的极限值时，应更换真空灭弧室。

总之，当检测真空度不合格时，必须更换真空灭弧室，同时做好真空断路器的行程、超程、三相同期等特性试验，使之符合要求。

1.4 预防措施值班员应按照规定对设备进行认真严格的巡视，应特别注意真空开关外部是否有放电现象。

高压真空断路器正常分闸后不能再合闸故障分析之向导高压断路器拒合现象高压开关柜经检修调试以后，变电所值班员操作高压断路器时，第一次合闸和分闸操作均能正常动作，但当第二次合闸时，就产生拒合现象。

事故警报均正常动作，发出声响和提示信号。

高压断路器拒合原因分析现场检查保护回路接线均和原图纸相符，检修过程没有出现更换设备和变换接线的情况，这到底是什么原因呢,该回路电气原理接线图见附图所示。

经检查发现，只要高压断路器一分闸，防跳继电器TBJ就吸合并保持。

从最后一页附图可知，TBJ是在高压断路器分闸时靠其电流线圈启动的。

启动后，TBJ常开触点闭合，信号灯LD与TBJ电压线圈两端串联，因此220V控制电源加在LD与TBJ电压线圈两端。

LD为节能型信号灯，其等效电阻约22kΩTBJ为中间继电器DZB—15B/220V、0.5A型，其电压线圈直流电阻为9kΩ。

经过查找资料并计算得出，LD两端电压为156V，TBJ两端电压为64V，，现场实测与计算基本相符，此中间继电器的返回电压按出厂标准为不小于额定电压的3%由此可见，造成第二次合闸时的拒合现象是由于TBJ电压线圈有足够的保持电压，因此切断了合闸回路。

3、解决办法(1)在LD信号灯回路中串联一个高压断路器常闭触点，当高压断路器合闸后，TBJ电压线圈中不流过电流，当然也不会产生保持电压。

当高压断路器分闸后，既能监视高压断路器合闸回路状态是否良好，又能指示其是否分闸。

(2)将LD的接线从3号线移到5号线(见附图中画虚线)，使TBJ动作后LD与其电压线圈断开，但此办法在某些高压断路器操动机构内改动其接线较为麻烦。

(3)如果高压断路器没有多余的常闭辅助接点，可在TBJ电压线圈两端并联一只附加电阻R，使TBJ电压线圈两端电压限制在不大于额定工作电压的30%以内。

经计算选择电阻为ZG11—50/600Ω，并对其进行了验算。

并联600Ω电阻后，LD 两端电压为214V，TBJ电压线圈两端电压为5.5V。

真空断路器的故障分析及设备管理范文真空断路器是电力系统中常用的一种保护设备。

然而，由于长期使用或其他原因，真空断路器有可能出现各种故障。

对于电力系统的稳定运行，准确分析和解决真空断路器的故障至关重要。

本文将就真空断路器的故障进行分析，并探讨其设备管理范文。

首先，真空断路器可能出现触头烧毁的故障。

这种故障通常是由于高电流或接触不良引起的。

解决这个问题的方法是及时更换烧毁的触头，并检查和清理接触部分，确保良好的接触。

其次，真空断路器还可能出现机械故障，例如触头卡死或操作机构失灵。

这可能是由于长期使用或缺乏维护引起的。

在这种情况下，需要进行彻底的维护和检修，包括清洁、润滑和更换磨损的部件。

另外，真空断路器的绝缘性能可能会下降，导致漏电或击穿。

这可能是由于灰尘、潮湿或其他物质的堆积引起的。

解决这个问题的方法是定期进行绝缘测试，并进行清洁和干燥处理。

总之，真空断路器的故障可能是多种多样的，但都可以通过及时的检修和维护来解决。

为了确保真空断路器的可靠运行，需要建立一套完善的设备管理体系。

设备管理范文应包括以下几个方面：首先，需要建立定期的检修计划。

根据真空断路器的使用情况和运行环境，制定合理的检修周期，并对设备进行全面检查和维护。

有必要记录下每次检修的结果和处理情况，以便于及时分析故障原因。

其次，应建立设备档案。

对每台真空断路器进行编号，并详细记录其规格、型号、制造商、安装位置等信息。

另外，还需要记录设备的历史维修记录和故障情况，以便于追踪和分析设备的运行状态。

另外，要进行定期的设备状态检测。

通过使用合适的检测设备和方法，定期对真空断路器的绝缘性能、操作机构和触头接触状态等进行检测。

在检测中发现问题时，应及时采取措施进行修理或更换。

最后，要定期进行设备维护培训。

对使用真空断路器的工作人员进行培训，使其熟悉设备的使用方法和维护要点，提高设备管理的综合水平和技术能力。

综上所述，对真空断路器的故障进行准确分析和解决对于电力系统的稳定运行至关重要。

真空断路器合闸弹跳如何解决？简介随着电力行业的进展，真空断路器越来越被广泛使用。

在实际应用中，真空断路器会显现合闸弹跳现象，导致设备损坏，影响电力系统的正常工作。

本文将介绍真空断路器合闸弹跳的原因以及解决方法。

原因分析真空断路器合闸弹跳的原因是磁场能量的积累。

当真空断路器合闸时，磁场能量会在电线圈和电流互感器之间产生相互作用，导致磁场能量的积累。

当真空断路器打开时，磁场能量会被释放，导致合闸弹跳。

此外，还有以下原因：1.真空断路器内部结构不规范。

在制造真空断路器过程中，假如内部结构不规范，会导致合闸弹跳。

2.真空断路器电流过载。

当真空断路器负载过大时，会导致合闸弹跳。

3.真空断路器接线不规范。

当真空断路器接线出问题时，会导致合闸弹跳。

4.真空断路器的维护保养不到位。

长时间的使用会导致设备老化，维护不到位也会导致合闸弹跳。

解决方法1. 提高真空度提高真空度是解决真空断路器合闸弹跳的一种有效方法。

通过提高真空度，可以削减磁场能量的积累，从而削减合闸弹跳。

在制造真空断路器时，应当重视各个部件之间的密封性，保证真空度的稳定性。

2. 加添快速切除装置加添快速切除装置是解决真空断路器合闸弹跳的另一种方法。

快速切除装置能够快速切断电路，削减磁场能量的积累，从而削减合闸弹跳。

在添加快速切除装置时，需要保证系统的安全性，确保电流可以正常流动。

3. 优化内部结构优化真空断路器的内部结构也是解决真空断路器合闸弹跳的一种方法。

通过更改内部结构，可以改善磁场能量的分布，削减合闸弹跳。

在优化内部结构时，需要重视部件之间的匹配性，确保系统的稳定性。

4. 定期维护保养定期维护保养也是解决真空断路器合闸弹跳的一种方法。

定期维护保养能够检查设备的运行状态，保障设备正常工作，削减合闸弹跳的发生。

在进行定期维护保养时，需要对设备进行全面检测，修复可能存在的问题。

结论综上所述，真空断路器合闸弹跳是由磁场能量的积累导致的。

通过提高真空度、加添快速切除装置、优化内部结构和定期维护保养等方法，可以有效解决真空断路器合闸弹跳问题。
