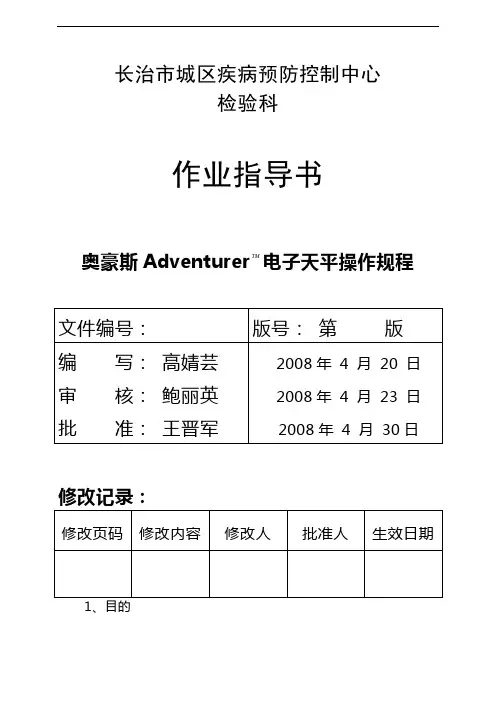

长治市城区疾病预防控制中心检验科作业指导书奥豪斯Adventurer TM电子天平操作规程修改记录：规范奥豪斯Adventurer TM电子天平的操作规程,正确使用仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。
2、适用范围适用于奥豪斯Adventurer TM电子天平的操作。
3、职责3.1操作人员：严格按本操作规程使用仪器，确保本设备的安全、正常运行，做好使用登记；定期参与仪器的期间检查，做好记录。
3.2管理人员：负责监督仪器操作是否符合规程，对设备进行日常管理和定期维护，做好记录；当设备出现无法排除的故障时，应做好记录，并及时向科长汇报，联系维修；定期参与仪器的期间核查，做好记录。
3.3科长：监督设备的安全正常运行，配合中心办公室组织的每年设备核准/检定工作；监督设备的期间核查。
4、主要技术特性4.1 安装场所将天平安装在平坦坚固的工作台或地板上，安装场所须承受测定对象物与天平合计的重量，并确保测定操作有足够的空间。
避开临近空调、通风口、开着门窗等有空气对流的地方；避开有震动的地方；避开阳光直射的地方；避开极度高温、低温和极端高湿度、低湿度的地方；避开有腐蚀性气体，易燃性气体的地方；避开有尘埃、电磁波、磁场的地方。
4.2使用环境容许操作温度10℃～40℃，相对湿度≤80%；无灰尘、烟雾和腐蚀性气体。
4.3主要技术参数：读数精度0.0001克，称量范围0.001-110克.5、操作规程天平在使用前先接通电源预热30min以上，然后按以下操作方法进行相应操作。
5.1 满量程校准1.天平开机，按【O/T】键不放，直到出现CAL字样。
2.放开【O/T】键，-C-闪现后出现需在秤盘上放置的砝码值。
3.在秤盘上放置所要求值的砝码。
4.按【O/T】键，-C-闪现后现实秤盘上的砝码重量值5.从秤盘上移去砝码，天平完成校准回到称量状态。
5.2 称量将容器放置在称量盘上（使用容器时），待稳定目标的稳定标志“→”亮灯，表示稳定后，按【O/T】键，天平自动扣去容器质量显示变为零“0.0000”。
Presented ByFt WorthDallas HoustonAustin800.225.8181Contact UsNicol Scales & Measurement is an ISO Accredited Calibration Company that has provided calibration, repair and sales of all types of weighing and measurement products since 1931.Resolutions and APWs Choosing the Right Counting Scale Saving Money with Better Samples Where Counting Scales are UsedCounting ScalesThere are many ways to count, but only Counting Scales offer the best combination of accuracy, ease of setup, and cost.All Counting Scales use the weight of a sample of parts to create an Average Piece Weight (APW)—the scale shows the count of the pieces on the pan by dividing the weight by the APW in memory.The main driver for precision in a counting scale is the weighing technology used—often called a loadcell—with more precise scales using better quality loadcells to ensure accuracy. While any scale can claim to be incredibly precise, OHAUS scales provide accurate counts through quality components, stable software, and high precision loadcells.Higher-level scales will offer features like APW Enhancement, Low APW Alerts, and Libraries to allow quick switching between many items, even keypads to allow entry of box (tare) weights and a preset APW.Shown with 2nd scale optionChoose the Right Counting Scale• What is the weight of the lightest part?It should equal the minimum APW of the scale• How much do the boxes weigh (parts plus box)?The capacity of the scale should be 1.5 to ×2 the heaviest box • How big is the largest box you will be using?Scales can range from 6" × 6" all the way up to 5' × 5'• Where will the scale be used—on a bench or floor?Higher capacity bases usually are on the floor• How rough is the environment?Look for metal housings and thick stainless steel pans• Do you need battery power?Battery powered scales are great for portable use• Do you need to count on more than one platform?If you do, look for Remote Base or 2nd Scale connections• Do you need to store information on multiple parts?Get more memories than the number of parts you have• Do you need a barcode reader and/or label printer?Barcode systems increase speed and accuracy of countsBetter Sampling Saves Money• Sample and count the same part—do not mix parts • Make sure your sample comes from different times in your production cycle• Make sure your part does not change due to moisture • Dirt and oil will affect the accuracy of part counts• Check your APW periodically—once a shift, once a day—to ensure that your part weight has not changed.• Use Auto Optimization to ensure that the sample of parts is large enough to average out any differences in weights—100 pieces in a sample is a good rule of thumb • Use the most precise scale to ensure your counts are accurateResolutions and APWsCounting scales have a displayed resolution and an internal (or counting) resolution. The Displayed Resolution is the smallest weight it can show on the display—the readability of the scale. So if a scale has a 60lb capacity by 0.002 readability, the displayed resolution is 1:30,000 or 30,000d. Internal Counting Resolution is several times higher than the Displayed Resolution, and is the scale’s ability to count using a sample. OHAUS products support Internal Counting Resolutions up to 7,000,000d.While these specs help you choose between scales, they will not tell you which scale will work best for you. The real spec you need is the Minimum APW , or the smallest piece weight that the scale will support, which must be at least half of the weight of your smallest part. The Minimum APW will be higher for a certain capacity in a more precise scale.The Need for Balance —While most people see balances in the lab, not the manufacturing line, balances’ higher precision can help you get ultra-precise APWs. All OHAUS balances have a counting mode, where the user selects a sample size and then uses the balance to determine the APW.COUNTING SCALES Count the number of parts in a container based on an average piece weight. Can connect to a second platform for bulk counting.BENCH SCALES Weigh and count parts and boxes on scales designed for industrial useCHECKWEIGHERS Clearly alert operators to over/under filled packagesFLOOR SCALESHandle boxes, bins, and totes up to 10,000lb BALANCES Provide highest precision for determining APWs. Many are also portable, for inventory spot checks.Where Can You Use Counting Scales?• Fastener and metal parts manufacturing• Plastic parts injection molding lines• Parts bins, in-process inventory locations• Warehouses and distribution hubs• Production lines, assembly areas• Wholesale and retail locations• Foodservice and catering halls• Hardware stores, plumbing supply houses, ... any place you count, you need a counting scale!COUNT ON OHAUSISO 9001:2015Registered Quality Management SystemOHAUS CORPORATION 7 Campus Drive Suite 310 Parsippany, NJ 07054 USA Tel: 800.672.7722 973.377.9000 Fax: 973.944.7177 200108_1。
电子天平使用说明书CP系列目录2目 录1 简介 (3)1.1 安全预防措施 (3)1.2 操作面板简介 (3)2 安装 (4)2.1 装箱清单 (4)2.2 安装附件示意图 (4)2.3 调水平 (6)2.4 连接电源 (6)2.5 初始校验 (6)3 称量操作 (6)3.1 称量模式 (6)3.2 计件称量 (7)3.3 百分比称量 (7)3.4 下挂式称量 (7)4 设置 (8)4.1 菜单导航 (8)4.2 校准菜单 (9)4.3 设置菜单 ................................94.4 称量模式 .. (9)4.5 称量单位 (10)4.6 打印 (10)4.7RS232菜单 (11)4.8 锁定 (11)4.9 锁定键的特点和用途 (12)5 维修和维护 (12)5.1 故障信息和解决方法 (12)5.2 维修服务信息 (13)5.3 附件 (13)6 技术参数 (13)6.1 外形尺寸图 (13)6.2 技术规格 (14)6.3 通讯 (26)CP-先行者系列天平简介31 简介1.1 安全预防措施请采用以下安全防范措施：•检查天平电源输入电压与您所在的地区电源电压是否匹配•天平只能在干燥的环境下工作•不能在有害的环境中操作天平•不能将待测物丢落到秤盘上•不能以秤盘或秤盘安装轴为支撑倒扣天平•只能由授权的人员来提供维修服务1.2 操作面板简介CP系列 内校/外校天平操作面板CP系列 克拉天平操作面板CP系列 黄金天平操作面板安装天平4 2 安装2.1 装箱清单0.01g 0.001g0.0001g说明书说明书说明书电源适配器电源适配器电源适配器天平天平天平秤盘秤盘组秤盘组秤盘托架风罩门组风罩门组保修卡保修卡保修卡防风圈--合格证/装箱单合格证/装箱单合格证/装箱单--砝码组2.2 安装附件示意图2.2.1 0.01g 型号1）安置防风圈 2）安装秤盘托架 3）安装秤盘安装天平52.2.2 0.001g 和 0.0001g 型号（需要安装风罩）3）安装左右边门——将玻璃门向上插入到底，向内推过挡板，然后向下放到底。
CJD自动定量包装机电控使用说明书无锡力马化工机械有限公司一、概述：电子秤包装机，其核心部分为电子秤控制系统。
本说明书主要对电子称重灌包部分作技术说明。
电气控制系统采用称重控制器和可编程序控制器（以下简称PC机）作核心部件。
它们都是采用微机处理器的智能化仪表。
称重控制器对称重信号采集和处理；PC机可对整个动作过程进行协调和控制。
该电控系统具有零位自动修正、自动去皮、空中量补偿、计量自动累加等功能，不仅计时速度快，而且计量精确度高。
很适合于工厂、仓库、码头、矿山的颗粒状和粉状物料的称重和灌包。
由于采用了先进的智能化仪表，整个控制系统结构紧凑、体积小、重量轻、线路简单、寿命长、工作可靠、操作及维护十分方便。
二、工作环境条件：1、海拔高度：不超过200米。
2、工作温度：0～40℃。
3、相对温度：10～85％，不凝露。
+10％+2％4、电源电压：220V ，50HZ 。
-15％-2％5、冲击：X、Y、Z方向＜10g3次。
6、振动：＜3mmp-p，＜15HZ。
7、空气介质：无爆炸危险，无腐蚀及无可燃气体。
8、接地电阻：＜4Ω（单独接地）。
三、系统组成及工作原理：1、组成：控制系统由电控柜、操作箱、气控箱、荷重传感器、套袋开关等组成。
电控柜内部装有PC机、变压器、整流器等电器，箱门上装有称重控制器，各种按钮、开关和指示灯等。
2、工作原理：1、称量过程：按秤启动按钮，打开A、B秤操作开关。
人工发出操作信号后（或者产生放料完毕信号），若此时秤桶是空的，传感器使称重控制器产生一个空秤信号。
PC机接到这一信号后，向称重控制器发出启动命令，称重器发出粗、细加信号，使粗、细加料电磁阀动作，形成粗加料过程。
当物料加入秤桶内，传感器产生的信号达到称重器设置的粗加设定点SP2时，粗进电磁阀关断，进料转为细加料过程。
随着物料不断加入秤桶，传感器产生的信号达到称重器设置的细加设定点SP3，细进电磁阀关断，细加料过程结束。
细加料结束后，通过一定延时，空中物料落入秤桶，便发出称完信号。

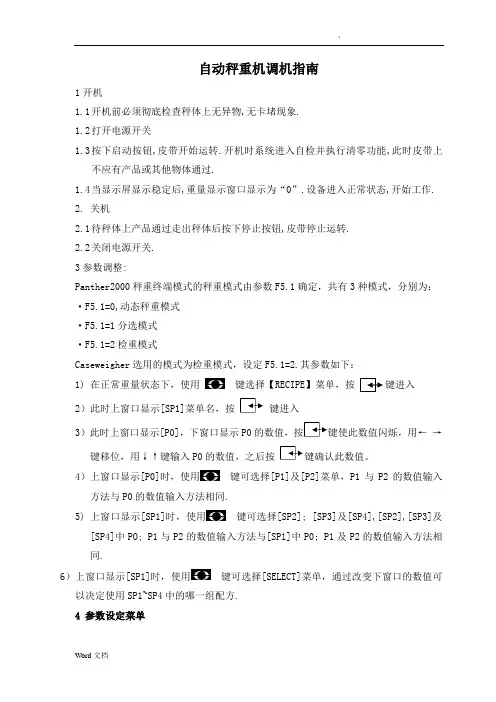

自动秤重机调机指南1开机1.1开机前必须彻底检查秤体上无异物,无卡堵现象.1.2打开电源开关1.3按下启动按钮,皮带开始运转.开机时系统进入自检并执行清零功能,此时皮带上不应有产品或其他物体通过.1.4当显示屏显示稳定后,重量显示窗口显示为“0”.设备进入正常状态,开始工作.2.关机2.1待秤体上产品通过走出秤体后按下停止按钮,皮带停止运转.2.2关闭电源开关.3参数调整:Panther2000秤重终端模式的秤重模式由参数F5.1确定，共有3种模式，分别为：·F5.1=0,动态秤重模式·F5.1=1分选模式·F5.1=2检重模式Caseweigher选用的模式为检重模式，设定F5.1=2.其参数如下：1) 在正常重量状态下，使用键选择【RECIPE】菜单，按键进入2）此时上窗口显示[SP1]菜单名，按键进入3）此时上窗口显示[P0]，下窗口显示P0的数值，按键使此数值闪烁，用←→键移位，用↓↑键输入P0的数值，之后按键确认此数值。
4）上窗口显示[P0]时，使用键可选择[P1]及[P2]菜单，P1与P2的数值输入方法与P0的数值输入方法相同.5) 上窗口显示[SP1]时，使用键可选择[SP2]; [SP3]及[SP4],[SP2],[SP3]及[SP4]中PO; P1与P2的数值输入方法与[SP1]中P0; P1及P2的数值输入方法相同.6）上窗口显示[SP1]时，使用键可选择[SELECT]菜单，通过改变下窗口的数值可以决定使用SP1~SP4中的哪一组配方.4 参数设定菜单1）在正常重量显示状态时，使用键选择[SEtUP]菜单。
2）再按键即可进入参数设定菜单。
在进入参数设定状态后上显示器首先显示[F1]组。
一级菜单二级菜单三级菜单菜单说明操作说明秤接口设定组F1 F1.1 最大称量选择（5~100000）最大称重及分度值的对应键附录F1.2 分度值选择（0.005~10）F1.3 线性标定选择（0/1）0：采用两点采样的标定模式1：采用三点采样的标定模式F1.4 秤零点调整（进行秤零点调整前秤必须先进行标定）E SCAL 注：本功能用于秤的日常零点维修保持空秤状态，按[确认]键进入秤零点采集过程。

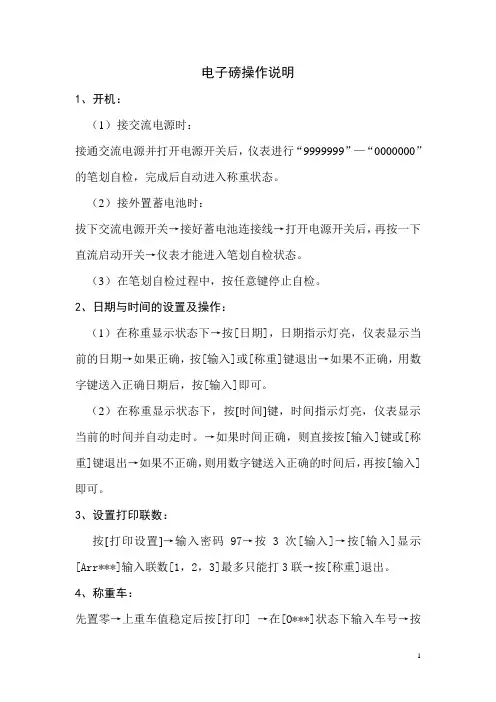

电子磅操作说明1、开机：（1）接交流电源时：接通交流电源并打开电源开关后，仪表进行“9999999”—“0000000”的笔划自检，完成后自动进入称重状态。
（2）接外置蓄电池时：拔下交流电源开关→接好蓄电池连接线→打开电源开关后，再按一下直流启动开关→仪表才能进入笔划自检状态。
（3）在笔划自检过程中，按任意键停止自检。
2、日期与时间的设置及操作：（1）在称重显示状态下→按[日期]，日期指示灯亮，仪表显示当前的日期→如果正确，按[输入]或[称重]键退出→如果不正确，用数字键送入正确日期后，按[输入]即可。
（2）在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。
→如果时间正确，则直接按[输入]键或[称重]键退出→如果不正确，则用数字键送入正确的时间后，再按[输入]即可。
3、设置打印联数：按[打印设置]→输入密码97→按3次[输入]→按[输入]显示[Arr***]输入联数[1，2，3]最多只能打3联→按[称重]退出。
4、称重车：先置零→上重车值稳定后按[打印] →在[O***]状态下输入车号→按[输入] →下重车→置零。
5、回空、打印称重单：先置零→上空车，值稳定后按[打印] →在[O***]状态下输入回空车的车号→按[输入]此时将自动打印称重单。
6、补充打印：如果打印错误或打印单未出来时或打印机出现故障时，未能打印出称重单时，需重新打印→按[补充打印] →打印出上一次的称重单。
7、预置皮重：如果知道称重车的皮重→按[预置皮重] →显示[P*****]输入皮重→按[输入] →按[打印] →输入车号→按[输入] →打印完后如果显示一个负数按[置零]或[去皮]8、按车号调用皮重：在称重状态下，按[车号]键，仪表显示[O*****]→用数字键送入正确的车号后→按[去皮]键→即时仪表从内存中找到与该车对应的皮重值，调出使用。
累计打印：在一段称量结束后，按[累计打印]键打印出该组记录的累计值。
ST300D便携式溶解氧测定仪使用说明书(苏)制04000305号目录1简介 (1)1.1安全防护措施 (1)1.2显示与按键 (2)2安装 (4)2.1配置与选配件 (4)2.2安装电池 (4)2.3安装电极夹 (5)2.4安装密封件 (5)2.5桌面支脚及其使用 (6)3ST300D 操作 (7)3.1校准 (7)3.1.1零氧溶液 (7)3.1.2一点校准 (7)3.1.3两点校准 (7)3.2样品测量 (8)3.3温度测量 (8)3.4使用存储器 (9)3.4.1存储读数 (9)3.4.2调取存储数据 (9)3.4.3清除存储数据 (9)4ST300D设定 (10)4.1大气压设定 (10)4.1.1设置大气压单位 (10)4.1.2设置大气压数值 (10)4.2盐度设定 (11)4.3温度设定 (11)4.4长待机设定 (11)5维护 (12)5.1出错信息 (12)5.2恢复出厂设置 (12)5.3仪表维护 (12)5.4电极维护 (13)5.5仪表自检 (13)5.6保用期限 (13)6技术参数 (14)ST300D CN-1 1 简介感谢您购买奥豪斯公司的高品质ST300D 便携式溶解氧测定仪。
在您使用前，请仔细阅读本说明书，将对使用及维护本仪器有很大的帮助，并可避免由于操作及维护不当而带来不必要的麻烦。
ST300D 可广泛应用于大专院校、研究所、工业企业、政府检测机构如环保监测以及水产养殖等需要测量水体溶解氧含量的单位。
奥豪斯产品具有简洁的用户界面，容易操作，仪表质量可靠稳定；为您提供更具性价比的产品是奥豪斯公司的一贯追求。
ST300D 独特的诸多设计包括桌面使用支脚，标签区，电极夹以及腕带。
其他选配件包括电极，便携工作包等。
您会在使用中发现ST300D 更多实用的功能特点，其中一些特点包括：∙符合人体工程学的多功能的整体设计，两手都可灵活操作；∙IP54 保护设计，防止水尘损害；∙盐度与大气压补偿设计；1.1安全防护措施操作人员防护措施∙请不要在有电火花可至爆炸危险的环境中工作！因为仪表壳体并非气密性。
称重控制仪表操作说明书T-8000系列称重仪表操作说明书目录1 功能与特点2 接线端子定义与说明3 工作方式与过程4 操作说明5 参数说明6 技术指标T-8000系列称重仪表操作说明书一、功能及特点1.仪表采用32位智能CPU硬件结构、全部选用工业级元器件，确保在任何情况下仪表的实时性和耐用性。
2.仪表选用液晶屏显示，15个按键，包含数字键及组合功能键，另有丰富的提示信息，使仪表操作更加方便。
智能化的设计(比如智能控制算法)使仪表参数大大简化，是同类仪表中功能最多而参数最少的仪表。
3.仪表采用多重滤波技术，输入输出接口采用模拟隔离、光电隔离、阻容滤波、瞬态电压抑制器过压保护等多种硬件抗干扰技术，以及数字滤波、数字校验和看门狗复位等多种软件抗干扰措施。
4.采用多种通讯方式，可方便的实现多点控制，机旁数据采集，接口扩充以及与上位机连接，真正实现了皮带秤的数字化。
5.仪表具有多种工作方式：调速皮带秤、恒速皮带秤、定量给料秤等一机多用性。
6.仪表运行中可以修改参数、设定流量(适合配料方式)。
7.仪表具有实时时钟，可以进行班、日、月累计处理。
可以查询十年以内各班的累计和总累计。
8.流量设定可选择：外部模拟量设定、键盘设定和通信设定。
启动方式可选择：面板启动、外部端口启动和通信启动。
9.仪表具有零点标定，实物标定，链码标定，砝码标定多种标定方法，适合不同客户需求。
10.仪表模拟量采集选用24位ADS模块，用于称重信号、速度信号和外部流量设定信号输入。
11.称重信号输入可选择：0－36mV、0～5v、0～20mA模拟量输入或0～10kHz脉冲信号输入。
12.速度信号输入可选择：0～5v、0～20mA模拟量输入或0～10kHz脉冲信号输入。
13.外部流量设定信号输入两路：1～5v或4-20mA。
14.六路模拟量输出：负载输出1: 1～5v或4-20mA；负载输出2: 0～5v或0-20mA；流量输出1: 1～5v或4-20mA；流量输出2: 0～5v或0-20mA；PID控制输出1: 1～5v或4-20mA；PID控制输出2: 0～5v或0-20mA。
电子计重台秤是我公司推出的产品，采用八位单片微处理器技术，A/D采用快速积分原理，A/D转换速度 >40次/秒，具有精度高、性能稳定可靠、操作使用方便等特点。
§1概述§1. 1精度：符合OIML Ⅲ级秤标准。
§1.2 显示：重量显示为6位 LED 0.8英寸大显示-§1.3 键盘：按键式键盘 6 键(累清累计功能保持去皮置零)。
§1.4 电源电压交流：～220V (+ 10%～－15%)、50 Hz、<10 W直流：带免维护可充电电池 (6V、4Ah)，当电池充足后可连续使用 40小时。
开机自动检测免维护电池电压并显示电压值、接入交流电后自动充电。
§1.5 储藏环境温度：－10℃～＋50℃工作环境温度：0℃～＋40℃储藏湿度：≤70% RH 无结露工作湿度：≤90 % RH 无结露§1.6 主要功能：欠电压自动关机，计数，上下限设置，零位自动跟踪，键盘标定，累计，保持，超载报警。
(1). 当采用交流电供电时，检查交流电源是否正常，在秤台上不放任何东西，开启电源开关，称重仪表自动检测机内免维护可充电池电压，显示“dc x. xx”。
并自动进入充电状态。
(2). 在没有交流电的场合，若机内免维护可充电池容量比较充足的情况下 (电池容量不足，不能上电)，开启电源开关，此时采用机内可充电电池供电。
(3). 显示器自检后，仪表自动捕捉零位，如有下列情况发生，则表示零位不正常：若显示：“HHHHHH”，且发出“嘀、嘀、嘀－”的报警声，则表示零位太大。
若显示：“LLLLLL”，且发出“嘀、嘀、嘀－”的报警声，则表示零位太小。
(4). 在没有交流电的场合，若电池电压低于 5.40V，则仪表会自动关机。
§2使用方法§2. 1 置零当空秤状态下显示的重量≤4%满量程，按【置零】键有效，零位指示灯亮。
§2.2 去皮在毛重为正的状态下(毛重≤100%满量程)，按【去皮】键有效，去皮指示灯亮。
关于奥豪斯奥豪斯总部设在美国新泽西州帕西帕尼，是全球领先的称重产品、实验室设备和分析仪器制造商，符合并超越实验室、工业、教育、食品等多个行业的称重及测量需求。
作为通过ISO 9001:2015认证的制造商，奥豪斯公司与产品具有精准、可靠、价格合理的特性，同时拥有行业领先的全球客户服务体系。
奥豪斯公司 OHAUS Corporation上海市徐汇区桂平路 680 号33 幢 7 楼电话：4008 217 188传真：(021)64859748O H A U S .c o m生产管理体系通过 ISO 9001:2015 认证。
80776553 20200218 © 版权所有 奥豪斯公司实验室工业食品教育零售美国奥豪斯价值之旅天平和工业衡器分析仪器实验室设备灵感源于务实目录品牌故事2奥豪斯价值之旅4信任6智能8创新10承诺12产品应用14实验室16工业18教育20食品22零售24详情请访问从定义称量行业标准的“哈佛之旅”天平，到突破性的Explorer 分析天平和精密天平，奥豪斯秉承创新之理念。
1907年，Gustav Ohaus 和父亲Karl Ohaus 在新泽西州纽瓦克市创办了一家小型天平维修工厂。
随后，他们将OHAUS 注册为商标，开始制造天平和工业衡器。
随着业务发展，奥豪斯因产品精准、可靠、耐用享有盛誉。
2创新之路百年经典全球化运营以质量、精准和价值为代名词的奥豪斯，已将业务扩展至更广发的专业产品市场，如分析仪器和实验室设备等。
产品丰富在深耕美国本土市场的同时，奥豪斯的分支机构也逐步遍及六大洲，建立了广泛的经销商网络，以快速响应世界各地的客户需求。
随着数字化的发展和专业技术研发，奥豪斯产品始终能符合并超越市场需求。
奥豪斯价值之旅奥豪斯自创立一个多世纪以来，一直是精准和可靠的代名词。
奥豪斯精密天平和工业衡器、实验室设备和分析仪器等，专为满足不同行业持续发展的需求而设计。
“灵感源于务实”的理念，已深入奥豪斯所有产品和服务，能为客户提供实实在在的价值，帮助客户提高质量和准确性。

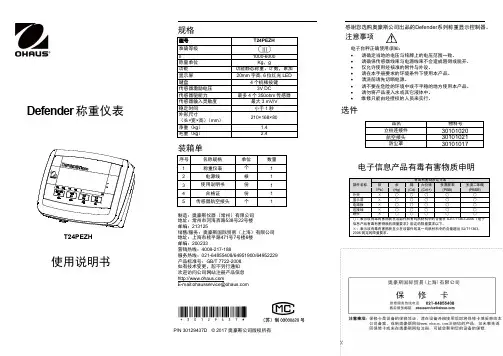

操作说明书
Defender8000 电子称重仪表CN-1
目录
1.简介 (2)
1.1描述 (2)
1.2安全事项 (2)
2.仪表概述 (3)
2.1仪表接口 (3)
2.2仪表内部电路板接口(T81XWZH型号) (5)
2.3面板操作 (6)
3.组装 (7)
3.1拆箱 (7)
3.2外部连接 (7)
3.2.1T81XZH电子称重仪表与秤体的连接 (7)
3.2.2RS232与T81XZH电子称重仪表的连接 (7)
3.2.3电源至 T81XZH 电子称重仪表的连接 (8)
3.3内部连接 (8)
3.3.1打开外壳 (8)
3.3.2电源至 T81XWZH 电子称重仪表的连接 (8)
3.3.3秤体至 T81XWZH 电子称重仪表的连接 (8)
3.3.4RS232线束/USB线束/以太网线束与 T81XWZH 电子称重仪表的连接 (8)
4.仪表规格参数 (9)
CN-2 Defender8000 电子称重仪表
1. 简介
1.1 描述
此使用说明书为 T 81XZH 与 T 81XWZH 电子称重仪表的安装、操作和维护说明。
安装和使用前请仔细阅读本说明 书。
1.2 安全事项
使用本产品前请注意以下安全事项：
∙ 请确认当地的电压与铭牌标签上的电压范围一致 ∙ 请确保电源线束不会造成阻碍或脱开 ∙ 仅允许使用经核准的附件与外设
∙ 请在本手册要求的环境条件下使用本产品 ∙ 清洗前请先切断电源
∙ 请不要在危险的环境中或不平稳的地方使用本产品 ∙ 请勿将产品浸入水或其他液体中 ∙ 维修只能由经授权的人员来实施
∙
请使用带有地线的外部电源插座来与 T81xxZH 电子称重仪表的电源插头相连
Defender8000 电子称重仪表 CN-3
2. 仪表概述
2.1 仪表接口
Figure 2-1 T81XZH 称重仪表
Figure 2-2 T81XZH 称重仪表
6 7
8
9
CN-4 Defender8000 电子称重仪表
Figure 2-3 T81XWZH称重仪表
Figure 2-4 T81XWZH称重仪表
Defender8000 电子称重仪表 CN-5
2.2 仪表内部电路板接口(T81XWZH 型号)
Figure 2-5 仪表内部接口
1 2
3 4
5
6
7
8
CN-6 Defender8000 电子称重仪表
2.3 面板操作
Figure 2-6 面板操作指示
Table 2-4 控制功能
短按，
1
2 3 4 5
Defender8000 电子称重仪表CN-7 3. 组装
参见下图及说明指示，安装Defender8000电子称重仪表的部件。
3.1 拆箱
3.2 外部连接
3.2.1 T81XZH电子称重仪表与秤体的连接
台秤秤体或者平台秤体可以参考 Figure2-2连接T81XZH电子称重仪表，仪表上传感器接线插座信号指示如下图所示.
Figure 3-1 传感器接线插座
3.2.2 RS232与T81XZH电子称重仪表的连接
请按图示连接方式将RS232 线束连接到 RS232 插口上 (Figure 2-2, item 1和7)
Figure 3-2 RS232 Pins
或者也可以将RS232线束与附件袋中的接线端子连接，然后插到仪表端的插座上（Figure 2-2, item 1）
Figure 3-3 RS232接线插座
CN-8 Defender8000 电子称重仪表
3.2.3 电源至 T81XZH 电子称重仪表的连接
将电子称重仪表包装内附带的电源适配器端子连接到电子称重仪表的电源插口上 (Figure 2-2, item 9), 然后将电源插头插到电源插座上。
3.3 内部连接
T81XWZH 仪表需要打开仪表才能连接线束。
3.3.1 打开外壳
注意: 当心触电. 在维修或内部连线之前请务必切断所有至电子称重仪表的电源连接。
只有经授权 并有相关资质的人员，如电气工程师，才可打开电子称重仪表外壳进行维护。
旋下基座上的4颗螺栓. 小心的打开上盖.
当所有连线都连接完毕之后，重新装好上盖. 螺栓必须完全旋紧以保持密封.
3.3.2 电源至 T81XWZH 电子称重仪表的连接
将电源适配器一端线束穿过电源线束孔（Figure 2-4, item1）, 然后线束与附件袋里面的电源端子（注意正负极）接好，最后连接到电子称重仪表的电源插口上(Figure 2-5, item 5)。
Figure 3-4 电源插座
3.3.3 秤体至 T81XWZH 电子称重仪表的连接
将传感器线束穿入传感器线束孔 (Figure 2-4, item 2 或 4), 然后将线束连接到传感器接线端子 (Figure 2-5, item 2或5)。
重新旋紧传感器线束孔尼龙接头以保持密封。
3.3.4 RS232线束/USB 线束/以太网线束与 T81XWZH 电子称重仪表的连接
将相关线束穿入 仪表端 线束孔 (Figure 2-4, item 5), 然后将线束连接到接线端子(Figure 2-5, item 1,4,3)，重新旋紧线束孔尼龙接头以保持密封。
Defender8000 电子称重仪表CN-9 4. 仪表规格参数
