柱模板计算书

500×500柱模板计算书柱模板的背部支撑由两层组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。

柱模板设计示意图柱截面宽度B(mm):500.00；柱截面高度H(mm):500.00；柱模板的总计算高度:H = 7.83m；计算简图一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:0；柱截面宽度B方向竖楞数目:4；柱截面高度H方向对拉螺栓数目:0；柱截面高度H方向竖楞数目:4；2.柱箍信息柱箍材料:圆钢管；直径(mm):48.00；壁厚(mm):3.00；柱箍的间距(mm):450；柱箍合并根数:2；3.竖楞信息竖楞材料:木方；竖楞合并根数:1；宽度(mm):50.00；高度(mm):100.00；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00；面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值f t(N/mm2):1.50；钢楞弹性模量E(N/mm2):210000.00；钢楞抗弯强度设计值fc(N/mm2):205.00；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取3.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取7.825m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。

预应力混凝土柱支架及模板计算书1. 引言本文档旨在为预应力混凝土柱支架及模板设计提供计算依据。

该设计旨在满足预应力混凝土柱的承载能力和稳定性要求。

计算书分为以下几个部分：设计条件、柱支架计算、模板计算。

2. 设计条件2.1 荷载条件预应力混凝土柱支架及模板的设计荷载条件如下：- 永久荷载：包括结构自重、围护墙重量等。

- 变动荷载：包括使用荷载、温度荷载等。

2.2 材料参数采用以下材料参数进行计算：- 预应力混凝土强度等级：XXX级。

- 钢筋强度等级：XXX级。

- 钢束强度等级：XXX级。

2.3 设计要求本设计应满足以下要求：- 支架稳定性要求：满足国家标准的支架稳定性设计要求。

- 柱承载能力要求：满足柱的承载能力要求。

3. 柱支架计算3.1 柱支架形式采用XXX形式的柱支架。

3.2 计算方法柱支架的计算应满足以下要求：- 考虑支架的水平稳定性和垂直稳定性。

- 采用弹性线性分析方法进行计算。

- 考虑荷载组合的作用。

3.3 计算结果根据计算，柱支架的尺寸应满足以下要求：- 柱支架的宽度：XXX mm。

- 柱支架的高度：XXX mm。

4. 模板计算4.1 模板形式采用XXX形式的模板。

4.2 计算方法模板的计算应满足以下要求：- 考虑模板的水平稳定性和垂直稳定性。

- 采用弹性线性分析方法进行计算。

- 考虑荷载组合的作用。

4.3 计算结果根据计算，模板的尺寸应满足以下要求：- 模板的宽度：XXX mm。

- 模板的长度：XXX mm。

5. 结论根据预应力混凝土柱支架及模板计算，柱支架的尺寸应满足柱的承载能力和稳定性要求，模板的尺寸应满足模板的稳定性要求。

设计者应根据本计算书的结果进行合理设计和调整。

6. 参考文献- 相关设计规范和国家标准。

以上为预应力混凝土柱支架及模板计算书的内容。

柱模板计算书计算依据:《混凝土结构工程施工规范》（GB50666-2011）《建筑施工模板安全技术规范》（JGJ162-2008）《建筑结构荷载规范》（GB 50009-2012）《混凝土结构设计规范》（GB50010-2010）《钢结构设计规范》（GB 50017-2003）一、参数信息1.基本参数2.面板参数3.柱箍(1) B边柱箍(2) H边柱箍4.竖楞(1) B边竖楞(2) H边竖楞5.对拉螺栓参数6.荷载参数柱段：Z1。

1.荷载计算及组合(1) 新浇砼作用于模板的最大侧压力G4k 按下列公式计算，并取其中的较小值:F1=0.28γctβV1/2F2=γcH其中γc-- 砼的重力密度，取24.000kN/m3；t0-- 新浇砼的初凝时间，采用t=200/(T+15)计算，得200/(20+15)=5.7h；V -- 砼的浇筑速度，取3.5m/h；H -- 砼侧压力计算位置处至新浇砼顶面总高度，取6.3m；β -- 砼坍落度影响修正系数，取1。

根据以上两个公式计算得到：F1=71.660 kN/m2F2=151.200 kN/m2新浇砼作用于模板的最大侧压力G4k=min（F1，F2）=71.660 kN/m2；砼侧压力的有效压头高度：h=F/γ=71.660/24.000=2.986m；(2) 砼下料产生的水平荷载标准值Q2kQ2k=2kN/m2；(3) 确定采用的荷载组合计算挠度采用标准组合：q=71.660×1=71.660kN/m；计算弯矩采用基本组合：q=0.9×1.1×(1.35×0.9×71.660+1.4×0.9×2)×1=88.691kN/m；2.B边模板面板计算根据实际受力情况进行电算，得到计算简图及内力、变形图如下：14314314314314314314288.691kN /m弯矩和剪力计算简图弯矩图(kN ·m)剪力图(kN)14314314314314314314271.66kN /m变形计算简图变形图(mm) 经过计算得到:最大弯矩 M= 0.192kN ·m 最大剪力：V= 7.681kN最大变形：ν= 0.035mm 最大支座反力：F= 14.380kN (1) 面板抗弯强度计算σ =M/W=0.192×106/5.400×104=3.548N/mm 2实际弯曲应力计算值 σ=3.548N/mm 2 小于抗弯强度设计值 [f]=29N/mm 2，满足要求！(2) 面板挠度计算容许挠度: 结构表面隐藏[ν]=l/250；第1跨最大挠度为0.035mm ，容许挠度为0.572mm ，满足要求！ 第2跨最大挠度为0.009mm ，容许挠度为0.572mm ，满足要求！ 第3跨最大挠度为0.015mm ，容许挠度为0.572mm ，满足要求！ 第4跨最大挠度为0.013mm ，容许挠度为0.572mm ，满足要求！ 第5跨最大挠度为0.015mm ，容许挠度为0.572mm ，满足要求！ 第6跨最大挠度为0.009mm ，容许挠度为0.572mm ，满足要求！ 第7跨最大挠度为0.034mm ，容许挠度为0.568mm ，满足要求！ 各跨实际最大挠度计算值小于最大允许挠度值，满足要求！3.H 边模板面板计算根据实际受力情况进行电算，得到计算简图及内力、变形图如下：13713713713713813813813888.691kN /m弯矩和剪力计算简图弯矩图(kN ·m)剪力图(kN)13713713713713813813813871.66kN /m变形计算简图变形图(mm) 经过计算得到:最大弯矩 M= 0.178kN ·m 最大剪力：V= 7.413 kN 最大变形：ν= 0.029mm 最大支座反力：F= 13.880kN (1) 面板抗弯强度计算σ =M/W=0.178×106/5.400×104=3.306N/mm 2实际弯曲应力计算值 σ=3.306N/mm 2 小于抗弯强度设计值 [f]=29N/mm 2，满足要求！(2) 面板挠度计算容许挠度: 结构表面隐藏[ν]=l/250；第1跨最大挠度为0.029mm ，容许挠度为0.548mm ，满足要求！ 第2跨最大挠度为0.007mm ，容许挠度为0.548mm ，满足要求！第3跨最大挠度为0.013mm，容许挠度为0.548mm，满足要求！第4跨最大挠度为0.011mm，容许挠度为0.548mm，满足要求！第5跨最大挠度为0.012mm，容许挠度为0.552mm，满足要求！第6跨最大挠度为0.013mm，容许挠度为0.552mm，满足要求！第7跨最大挠度为0.007mm，容许挠度为0.552mm，满足要求！第8跨最大挠度为0.029mm，容许挠度为0.552mm，满足要求！各跨实际最大挠度计算值小于最大允许挠度值，满足要求！三、柱模板竖楞的计算1.B边竖楞计算B边竖楞采用1根50×100矩形木楞为一组。

柱模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)等规范编制。

柱段：Z1。

模板剖面示意图面板采用克隆(平行方向)12mm厚覆面木胶合板；厚度：12mm；抗弯设计值fm：31N/mm2；弹性模量E：11500N/mm2；3.柱箍柱箍间距(mm)：500*9,；材料：2根Ф48×3.5钢管；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；4.竖楞材料：2根50×100矩形木楞；木材品种：太平洋海岸黄柏；弹性模量E：10000N/mm2；抗压强度设计值fc：13N/mm2；抗弯强度设计值fm：15N/mm2；抗剪强度设计值fv：1.6N/mm2；B边最外两根竖楞间距：750mm；B边竖楞根数：4；B边竖楞间距调整(mm)：250*3；H边最外两根竖楞间距：750mm；H边竖楞根数：4；H边竖楞间距调整(mm)：250*3；5.对拉螺栓参数B边最外两根对拉螺栓间距：400mm；B边对拉螺栓根数：2；B边对拉螺栓直径：M16；B边对拉螺栓间距调整(mm)：400*1；H边最外两根对拉螺栓间距：400mm；H边对拉螺栓根数：2；H边对拉螺栓直径：M16；H边对拉螺栓间距调整(mm)：400*1；6.荷载参数：36.952kN/m2；砼对模板侧压力标准值G4k：2kN/m2；倾倒砼产生的荷载标准值Q3k二、柱模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。

这里取面板的计算宽度为1.000m。

柱模板KZZ2（设置对拉螺栓）计算书柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》jgj162-20212、《混凝土结构设计规范》gb50010-20213、《建筑结构荷载规范》gb50009-20214、《钢结构设计规范》gb50017-2021一、工程属性崭新淋混凝土柱名称崭新淋混凝土柱的排序高度(mm)14楼负一层kzz1崭新淋混凝土柱长边边长(mm)4200崭新淋混凝土柱短边边长(mm)900900二、荷载女团《建筑施工模板恩侧压力排序依据规范全系列技术规范》混凝土重力密度γc(kn/m)jgj162-2021崭新淋混凝土初稀时间t0(h)混凝土坍落度影响修正系数β241外加剂影响修正系数β1混凝土铺设速度v(m/h)4.2min{0.22γct0β1β2v1/232512混凝土侧压力排序边线处至新淋混凝土顶面总高度h(m)2崭新淋混凝土对模板的侧压力标准值g4k(kn/m)2，γch}＝min{0.22×25×4×1×1×221/2，25×4.2}＝min{31.113，105}＝31.113kn/m2飞溅混凝土时对垂直面模板荷载标准值q3k(kn/m)崭新淋混凝土对模板的侧压力标准值g4k＝min[0.22γct0β1β2v1/2，γch]＝min[0.22×25×4×1×1×21/2，25×4.2]＝min[31.11，105]＝31.11kn/m2承载能力音速状态设计值s承＝0.9max[1.2g4k+1.4q3k，1.35g4k+1.4×0.7q3k]＝0.9max[1.2×31.11+1.4×2，1.35×31.11+1.4×0.7×2]＝0.9max[40.132，43.959]＝0.9×43.959＝39.563kn/m2正常采用音速状态设计值s正＝g4k＝31.11kn/m2三、面板验算面板类型面板抗弯强度设计值[f](n/mm)柱长边小梁根数柱箍间距l1(mm)2覆面竹胶合板14.744700面板厚度(mm)面板弹性模量e(n/mm)柱短边小梁根数21589254模板设计平面图1、强度求函数最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bg4k＝0.9×1.35×0.7×31.11＝26.459kn/m活载线荷载q2＝0.9×1.4×0.7bq3k＝0.9×1.4×0.7×0.7×2＝1.235kn/mmmax＝-0.1q1l2-0.117q2l2＝-0.1×26.459×0.32-0.117×1.235×0.32＝-0.251knmσ＝mmax/w＝0.251×106/(1/6×700×152)＝9.567n/mm2≤[f]＝14.74n/mm2满足要求！2、挠度求函数作用线荷载q＝bs正＝0.7×31.11＝21.777kn/mν＝0.677ql4/(100ei)＝0.677×21.777×3004/(100×8925×(1/12×700×153))＝0.68mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！四、小梁验算小梁类型小梁横截面惯性矩i(cm)4矩形木楞256小梁横截面类型(mm)小梁横截面抵抗矩w(cm)360×8064小梁抗弯强度设计值[f](n/mm)小梁抗剪强度设计值[τ](n/mm)2213.51.35小梁弹性模量e(n/mm)最高处柱缝距楼面距离(mm)290001801、强度求函数小梁上促进作用线荷载q＝bs顺＝0.3×39.563＝11.869kn/m小梁弯矩图(knm)mmax＝1.605knmσ＝mmax/w＝1.605×106/64×103＝25.073n/mm2＞[f]＝13.5n/mm2不满足要求！请优化柱箍间距，或增大相应柱边小梁根数！2、抗剪验算小梁抠力图(knm)vmax＝6.185knτmax=3vmax/(2bh0)=3×6.185×1000/(2×60×80)＝1.933n/mm2>[τ]=1.35n/mm2不满足要求！恳请增大梁底提振小梁间距或挑选最合适材料类型，或减少梁底提振小梁，或优化小梁边线！3、挠度求函数小梁上作用线荷载q＝bs正＝0.3×31.11＝9.333kn/m小梁变形图(mm)ν＝7.716mm＞[ν]＝1.75mm不满足要求！恳请优化柱箍边线，或减小适当柱边小梁根数！4、支座反力排序承载能力音速状态rmax=12.357正常采用音速状态。

圆柱模板计算书一．基本情况：本圆柱模直经为1.4米，采用面板4mm钢板，法兰及肋骨均采用8X70扁钢。

肋间距为300X300mm。

采用混凝土浇注速度为3m/h，混凝土入模温度为25℃。

二．荷载计算：1.混凝土侧压力：根据GB50204-92中新浇注混凝土作用在模板上的最大侧压力计算公式如下：F=0.22RcTβ1β2V½（T=5）=0.22X24000X5X1X1.5X3½=52.59KN/m²F=RcH=24X10=240 KN/m²取二者中较小值为F=52.59 KN/m²2.混凝土侧压力设计值：F=F1X分项系数X拆减系数F=52.59X1.2X0.85=53.64 KN/m²3.倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为：2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²4.混凝土振捣产生的荷载查路桥施工手册8-1表为2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²5.荷载总计：53.64+1.87+1.87=57.38 KN/m²三：板面计算：圆弧模板在混凝土浇注时产生的侧压力有肋骨架承担，在刚度计算时可以与平面钢模等同。

四：侥度计算：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，则荷载Q=0.0584X10=0.584 KN/m²根据1X/1Y=0.9查表得ω大=0.00258q1 /kK=Eh³b/12(1-v²)=206000x6³x 10/12(1-0.3²)=40750000则ω大=0.57mm≤0.883mm故满足要求五：肋骨挠度计算ω大=ql/384EI=0.0014MM≤0.883mm故满足要求六：圆弧形横肋端头拉力强度计算A3钢材料f=140N/mm²F =FA=140X70X8=78400=78.4KN根据路桥施工计算手册213页为21.024KN78.4≥21.024 故满足要求。

圆柱模板计算书1、基本情况1.1该圆柱模高10.118m，直径1.8m。

采用砼泵车下灰，浇注砼速度3m/h，砼入模温度约25℃。

采用定型钢模板：面板采用6mm钢板；横肋采用厚12mm，宽100mm的圆弧肋板，间距400mm；竖肋采用普通10#槽钢，间距353mm。

2、荷载计算2.1砼侧压力（1）根据我国《砼结构工程施工及验收规范》（GB50204-92）中新浇注砼作用在模板上的最大侧压力计算公式如下：F=0.22Rc×T×β1×β2×√V [其中T=200/（25+15）=5 ]F=Rc×H ，带入数据得3=52.59N/㎡.F=0.22×24000×5×1×1.15×√3F=24×10.118=242.832KN/㎡.取两者中较小值，即F=52.59KN/㎡。

（2）砼侧压力设计值：F=F1×分项系数×折减系数。

F=52.59×1.2×0.85=53.64KN/㎡。

（3）倾倒砼时产生的水平荷载查建筑施工手册17-78表，为2KN/㎡荷载设计值为2×1.4×0.85=2.38KN/㎡（4）砼振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为：2×1.4×0.85=2.38KN/㎡（5）按表17-81进行荷载组合F′=53.64+2.38+2.38=58.4KN/㎡3、板面计算：圆弧模板在砼浇注时产生的侧压力有横肋承担，在刚度计算中与平模板相似。

3.1计算简图：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0584×10=0.584N/㎜根据Lx/Ly=0.9，查表得Wmax=0.00258L4/kK=Eh3b/12（1-V2）=206000×63×10/12×（1-0.3×0.3）=40750000V——钢材的泊桑比等于0.3Wmax=0.57mm≦[W]=1/400=0.883㎜，故满足要求。

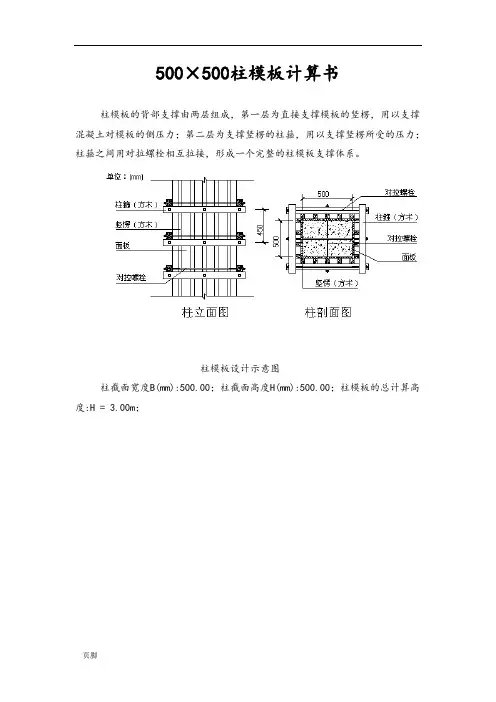

500×500柱模板计算书柱模板的背部支撑由两层组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。

柱模板设计示意图柱截面宽度B(mm):500.00；柱截面高度H(mm):500.00；柱模板的总计算高度:H = 3.00m；计算简图一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:0；柱截面宽度B方向竖楞数目:3；柱截面高度H方向对拉螺栓数目:0；柱截面高度H方向竖楞数目:3；2.柱箍信息柱箍材料:木方；宽度(mm):60.00；高度(mm):80.00；柱箍的间距(mm):450；柱箍合并根数:1；3.竖楞信息竖楞材料:木方；竖楞合并根数:1；宽度(mm):60.00；高度(mm):80.00；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00；(N/mm2):13.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值fc面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值ft(N/mm2):1.50；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.000。

分别计算得 20.036 kN/m2、72.000 kN/m2，取较小值20.036 kN/m2作为本工程计算荷载。

柱模板（设置对拉螺栓）计算书一、工程属性新浇混凝土柱名称A 楼3层KL11 新浇混凝土柱长边边长(mm) 500 新浇混凝土柱的计算高度(mm)13200新浇混凝土柱短边边长(mm)500二、荷载组合新浇混凝土对模板的侧压力标准值G 4k ＝min[0.22γc t 0β1β2v 1/2，γc H]＝min[0.22×24×4×1×1.15×2.51/2，24×13.2]＝min[38.4，316.8]＝38.4kN/m 2承载能力极限状态设计值S 承＝0.9max[1.2G 4k +1.4Q 3k ，1.35G 4k +1.4×0.7Q 3k ]＝0.9max[1.2×38.4+1.4×2，1.35×38.4+1.4×0.7×2]＝0.9max[48.88，53.8]＝0.9×53.8＝48.42kN/m 2正常使用极限状态设计值S 正＝G 4k ＝38.4 kN/m 2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×38.4＝23.33kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.88kN/mM max＝-0.1q1l2-0.117q2l2＝-0.1×23.33×0.172-0.117×0.88×0.172＝-0.07kN·mσ＝M max/W＝0.07×106/(1/6×500×152)＝3.61N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×38.4＝19.2kN/mν＝0.677ql4/(100EI)＝0.68×19.2×166.674/(100×10000×(1/12×500×153))＝0.07mm≤[ν]＝l/400＝166.67/400＝0.42mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.17×48.42＝8.07 kN/m小梁弯矩图(kN·m)M max＝0.21kN·mσ＝M max/W＝0.21×106/54×103＝3.95N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.17×38.4＝6.4 kN/m面板变形图(mm)ν＝0.12mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.74kN·m，N1＝3.43kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.74kN·m，N2＝3.43kNM/W n＝0.74×106/(4.73×103)＝156.29N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1＝1.31mm≤[ν]＝l/400＝1.78mmν2＝1.31mm≤[ν]＝l/400＝1.78mm满足要求！六、对拉螺栓验算对拉螺栓型号M14 轴向拉力设计值N t b(kN) 17.8 扣件类型3形26型扣件容许荷载(kN) 26N＝3.43×2=6.86kN≤N t b＝17.8kN 满足要求！N＝3.43×2=6.86kN≤26kN满足要求！。

500×500柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×24×4×1×1×21/2，24×4.07]＝min[29.87，97.68]＝29.87kN/m2 承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.868+1.4×2，1.35×29.868+1.4×0.7×2]＝0.9max[38.642，42.282]＝0.9×42.282＝38.054kN/m2正常使用极限状态设计值S正＝G4k＝29.868 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.868＝18.145kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.145×0.12-0.121×0.882×0.12＝-0.02kN·m σ＝M max/W＝0.02×106/(1/6×500×152)＝1.092N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.868＝14.934kN/mν＝0.632ql4/(100EI)＝0.632×14.934×1004/(100×8925×(1/12×500×153))＝0.008mm≤[ν]＝l/400＝100/400＝0.25mm满足要求！四、小梁验算小梁上作用线荷载q＝bS承＝0.1×38.054＝3.805 kN/m小梁弯矩图(kN·m)M max＝0.289kN·mσ＝M max/W＝0.289×106/42.667×103＝6.782N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝1.484kNτmax=3V max/(2bh0)=3×1.484×1000/(2×40×80)＝0.696N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.1×29.868＝2.987 kN/m小梁变形图(mm) ν＝1.167mm≤[ν]＝1.25mm满足要求！4、支座反力计算承载能力极限状态R max=2.968正常使用极限状态R max=2.33五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

柱模板计算书一、基本参数：混凝土侧压力计算位置至新浇混凝土顶面的总高度 L=9 m柱截面宽度 B=1200 mm柱截面高度 H=1200 mm面板的厚度 h=18 mm竖楞方木截面宽度 b=50 mm竖楞方木截面高度 h=100 mmB方向竖楞间距 b1= mH方向竖楞间距 h1= m柱箍材料圆形钢管柱箍圆形钢管直径 r=48 mm柱箍圆形钢管壁厚 e= mm柱箍间距 b= m对拉螺栓型号 M18B方向螺栓间距 L1= mH方向螺栓间距 L2= m二、柱模板荷载标准值计算：新浇混凝土侧压力公式为下式中的较小值：其中:γc为混凝土重力密度;24 kN/m3t 新浇混凝土的初凝时间 t= 小时v 混凝土的浇筑速度 v=3 m/hβ1 外加剂影响系数β1=1β2 混凝土坍落度影响修正系数β2=H 混凝土侧压力计算位置处至新浇混凝土顶面的总高度 H=9 mF1 新浇混混凝土侧压力 F1= kN/m2F2 倾倒(振捣)混凝土时产生的荷载标准值 F2 = 4 kN/m2三、柱模板面板计算1、B方向柱模板面板的计算面板按照均布荷载下的三跨连续梁计算(1)、面板荷载计算面板荷载计算值 q=×+×4)×= kN/m(2)、面板抗弯强度计算面板最大弯矩设计值其中:l B方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:M=××^2=面板强度计算值其中: W 面板截面抵抗矩 W = mm3M 面板最大弯矩设计值 M =经计算得到：f=×1000000÷×1000)= N/mm2面板抗弯强度设计值 [f] =15 N/mm2面板强度计算值小于或等于面板抗弯强度设计值，故满足要求!(3)、面板抗剪强度计算面板最大剪力设计值其中: l B方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:Q=××= kN面板的抗剪强度设计值：其中: b 柱箍间距 b= mh 面板厚度 h=18 mmQ 面板最大剪力设计值 Q= kN经计算得到：T=3××1000÷(2××1000×18)= N/mm2抗剪强度设计值 [T] = N/mm2面板的抗剪强度小于或等于抗剪强度设计值，故满足要求! (4)、面板挠度计算面板荷载标准值q=×= kN/m面板的挠度设计值：其中: l B方向竖楞方木间距 l= mE 弹性模量 E=5200 N/mm2I 面板截面惯性矩 I= cm4经计算得到：V=×××1000)^4÷(100×5200××10000)= mm [v] 面板的最大允许挠度值 [v]=×1000÷250= mm面板的挠度设计值小于或等于最大允许挠度，故满足要求!2、H方向柱模板面板的计算面板按照均布荷载下的三跨连续梁计算(1)、面板荷载计算面板荷载计算值 q=×+×4)×= kN/m(2)、面板抗弯强度计算面板最大弯矩设计值其中: l H方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:M=××^2=面板强度计算值其中: W 面板截面抵抗矩 W = cm3M 面板最大弯矩设计值 M =经计算得到：f=×1000000÷×1000)= N/mm2面板抗弯强度设计值 [f] =15 N/mm2面板强度计算值小于或等于面板抗弯强度设计值，故满足要求!(3)、面板抗剪强度计算面板最大剪力设计值其中: l H方向竖楞方木间距 l= mq 面板荷载计算值 q= kN/m经计算得到:Q=××= kN面板的抗剪强度设计值其中 b 柱箍间距 b= mh 面板厚度 h=18 mmQ 面板最大剪力设计值 Q= kN经计算得到：T=3××1000÷(2××1000×18)= N/mm2抗剪强度设计值 [T] = N/mm2面板的抗剪强度小于或等于抗剪强度设计值，故满足要求!(4)、面板挠度计算面板荷载标准值q=×= kN/m面板的挠度设计值其中: l H方向竖楞方木间距 l= mE 面板的弹性模量 E=5200 N/mm2I 面板截面惯性矩 I= cm4经计算得到：V=×××1000)^4÷(100×5200××10000)= mm[v] 面板的最大允许挠度值 [v]=×1000÷250= mm面板的挠度设计值小于或等于最大允许挠度，故满足要求!四、竖楞方木的计算竖楞方木直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下1、B方向竖楞方木的计算(1)、方木荷载计算方木荷载计算值:q=×+×4)×= kN/m(2)、方木抗弯强度计算最大弯矩计算公式：其中：l 柱箍的距离 l= mq 面板荷载计算值 q= kN/m经计算得到：M=××^2=竖楞方木强度其中: W 方木截面抵抗矩 W = cm3M 最大弯矩 M =经计算得到: f=×1000÷= N/mm2竖楞方木抗弯强度设计值 [f] = 17 N/mm2竖楞方木抗弯强度计算值小于竖楞方木抗弯强度设计值;故满足要求!(3)、方木抗剪强度计算最大剪力的计算公式如下其中: l 柱箍的间距 l= mq 方木荷载计算值 q= kN/m经计算得到: Q=××= kN截面抗剪强度计算值:其中: b 竖楞方木截面宽度 b=50 mmh 竖楞方木截面高度 h=100 mmQ 最大剪力 Q = kN经计算得到：T=3××1000÷(2×50×100)= N/mm2截面抗剪强度设计值;[T]= N/mm2截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求! (4)、方木挠度计算竖楞荷载标准值:q=×= kN/m最大挠度计算公式如下:其中: l 柱箍的距离 l= mE 弹性模量 E=10000 N/mm2I 面板截面惯性矩 I= cm4经计算得到:v=×××1000)^4÷(100×10000××1000)= mm内楞的最大允许挠度值:[v]=×1000÷250= mm竖楞方木最大挠度计算值小于竖楞方木最大允许挠度;故满足要求!2、H方向竖楞方木的计算(1)、方木荷载计算方木荷载计算值:q=×+×4)×= kN/m(2)、方木抗弯强度计算最大弯矩计算公式：其中：l 柱箍的距离；取l= mq 面板荷载计算值 q = kN/m经计算得到：M=××^2=竖楞方木强度：其中: W 方木截面抵抗矩 W = cm3M 最大弯矩 M =经计算得到：f=×1000÷= N/mm2竖楞方木抗弯强度设计值 [f] = 17 N/mm2竖楞方木抗弯强度计算值小于竖楞方木抗弯强度设计值;故满足要求!(3)、方木抗剪强度计算最大剪力的计算公式如下其中:l 柱箍的间距 l= mq 方木荷载计算值 q= kN/m经计算得到: Q=××= kN截面抗剪强度计算值:其中: b 竖楞方木截面宽度 b=50 mmh 竖楞方木截面高度 h=100 mmQ 最大剪力 Q = kN经计算得到: T=3××1000÷(2×50×100)= N/mm2截面抗剪强度设计值;[T]=(N/mm2)截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!(4)、方木挠度计算竖楞荷载标准值q=×= kN/m最大挠度计算公式如下:其中: l 柱箍的距离 l= mE 弹性模量 E=10000 N/mm2I 面板截面惯性矩 I= cm4经计算得到:v=×××1000)^4÷(100×10000××1000)= mm竖楞的最大允许挠度值:[v]=×1000÷250= mm竖楞方木最大挠度计算值小于竖楞方木最大允许挠度;故满足要求! 五、柱箍的计算柱箍受竖楞方木传递的集中荷载作用，为受弯构件。

柱模板计算书柱模板的计算依据《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB 50017-2003)等规范编制。

柱模板的背部支撑由两层组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。

一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:3；柱截面宽度B方向竖楞数目:8；柱截面高度H方向对拉螺栓数目:3；柱截面高度H方向竖楞数目:8；2.柱箍信息柱箍材料:木方；宽度(mm):60；高度(mm):150；柱箍的间距(mm):790；3.竖楞信息竖楞材料:木方；宽度(mm):60；高度(mm):150；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γＨ其中γ　-- 混凝土的重力密度，取25.000kN/m3；t -- 新浇混凝土的初凝时间，取 4.000h；T -- 混凝土的入模温度，取35.000℃；V -- 混凝土的浇筑速度，取 2.00m/h；H -- 模板计算高度，取 3.000m；β1-- 外加剂影响修正系数，取 1.200；β2-- 混凝土坍落度影响修正系数，取 1.15。

分别计算得F=0.22γtβ1β2V1/2 =42.936 kN/m2、F=γＨ=75.000 kN/m2，取较小值42.936 kN/m2作为本工程计算荷载。

柱模板计算书该工程框架，地下层柱净高最高的为4.02米，取最多相同截面的500×500柱来计算。

采用衫木板支模，板材厚度为20mm，搁栅枋木截面50×50mm，间距为400mm，柱箍仿木截面50×80mm，间距为500mm。

混凝土浇筑是采用流槽或串筒分层浇灌,用插入式振动器分层捣实,每层浇灌厚度为1.2米。

混凝土容重25 KN/ m3，杉木自重４～6KN/ m3。

1、荷载计算：混凝土对侧面模板的最大压力：当H≥R P=γ·R =25×0.75=18.75（KN/m2）式中：P——新浇筑混凝土对模板的最大侧压力（KN/m2）。

γ——混凝土容重（KN/ m3）。

R——插入式振动器的作用半径(m)，一般取R=0.75m。

H——混凝土浇筑层厚度(m)。

2、倾倒混凝土产生的水平荷载：查表一取2KN/m23、振捣混凝土时产生的侧压力为4KN/ m2总侧压力为：1.2×18.75+1.4×(2+4)=30.9 KN/m2柱模板的线荷载为：q=0.5×30.9=15.45 KN/m（一）模板验算：已知杉木的抗弯强度设计值fm=14N/mm2，抗剪强度设计值fv=1.4N/mm2，弹性模量E=9000 N/mm2。

1）模板的抗弯强度必须满足：σm=Mmax/Wn≤1.3fm模板所受的最大弯矩(近似按五跨连续梁计算)Mmax=-1/11ql02=-1/11×15.45×0.42=-0.225KN-m模板的抵抗矩 Wn=bh2/6=500×202/6=33333mm2模板最大弯应力:σm=Mmax/Wn=0.225×106/33333=6.75N/mm2<1.3fm =1.3×14=18.20 N/mm2 (满足要求) 2）模板抗剪强度必须满足：τmax=Vmax×s/Ib≤1.3fv式中：s—进似采用螺栓或钉的间距(mm)I—截面惯性矩(mm4)b—截面宽度(mm)模板所受的最大剪力:Vmax=0.6ql0=0.6×15.45×0.4=3.708KNI=bh3/12=500×203/12=333333mm4模板最大剪应力:τmax=Vmax×s/Ib=3708×400/333333×500=0.009N/mm2≤1.3fv=1.3×1.4=1.82N/mm2 (满足要求)3）挠度验算：验算挠度时，荷载仅采用新浇混凝土侧压力的标准荷载q=0.5×15.45=7.725KN/mI=bh3/12=500×203/12=333333(mm4)w=0.967×(ql4/100EI)=0.967×(7.725×4004/100×9000×333333)=0.64mm允许挠度[w]=L/250=500/250=2mm>w=0.64mm (满足要求)（二）柱箍验算：作用在柱箍枋木上的线荷载为：q=0.5×30.9=13.91KN/m1) 抗弯强度验算：柱箍枋木所受的最大弯矩Mmax=1/12·ql02=1/12×13.91×0.52=0.29KN-m枋木的抵抗矩 Wn=bh2/6=50×802/6=53333mm2枋木的最大弯应力:σm=Mmax/Wn=0.29×106/53333=5.4N/mm2<1.3fm=1.3×14=18.20 N/mm2 (满足要求) 2）抗剪强度验算：柱箍所受的最大剪力:Vmax=1/2·ql0=0.5×13.91×0.5=3.48KNI=bh3/12=50×803/12=2.13×106mm4枋木最大剪应力:S=40×50×20=40000mm3S---中和轴以上的毛截面面积对中和轴的面积矩。

柱模板设计计算书一、中小断面柱模板基本参数柱断面长度B=600mm；柱断面宽度H=600mm；木方截面宽度=60mm；木方截面高度=80mm；木方间距l=200mm,胶合板截面高度=18mm。

取柱断面长度和柱断面宽度中的较大者进行计算。

二、荷载标准值计算:强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

新浇混凝土侧压力计算公式为正式中的较小值：式中γc──为混凝土重力密度，取24(kN/m3)；t0──新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15),取3h；T──混凝土的入模温度,取20(℃)；V──混凝土的浇筑速度，取2.5m/h；β──混凝土坍落度影响修正系数，取0.85。

根据公式计算的新浇混凝土侧压力标准值F1=21.29kN/m2。

实际计算中采用的新浇混凝土压力标准值 F1=27.09kN/m2。

倾倒混凝土时产生的荷载标准值 F2=4kN/m2。

三、柱箍间距验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱模为木面板时的柱箍间距必须同时满足下面两式:式中E──柱木面板的弹性模量(kN/mm2)；I──柱木面板的弹惯性矩(mm4)；F──新浇混凝土侧压力设计值；F s──新浇混凝土作用于模板上的侧压力、振捣混凝土倾倒混凝土时作用于模板上的侧压力设计值；b──柱木面板一块的宽度(mm)；W──木面板的抵抗矩；f m──木材抗弯强度设计值。

计算过程如下：胶合板截面抵抗矩 W=bh2/6=600×(18)2/6=32400.00mm3胶合板截面惯性矩 I=bh3/12=600×(18)3/12=291600.00mm4F s=0.95×(1.2×27.09+1.4×4)/1000=0.0362N/mm2第一式：0.783×[6000×291600.00/(32.508/1000×600.00)]1/3=350.50mm第二式：[8×32400×15/(0.0362×600)]1/2=423.08mm由于柱箍间距实际取200mm不大于上面两式计算的最小间距350.50mm,所以满足要求!四、柱箍强度验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱箍强度应按拉弯杆件采用下式验算：式中N──柱箍轴向拉力设计值；q──沿柱箍方向垂直线荷载设计值；A n──柱箍净截面面积；A n=60×80=4800mm2M x──柱箍承受的弯矩设计值；W nx──柱箍截面抵抗矩；计算过程如下：q=F s×l=0.0362×200=7.241N/mmN=7.241×600/2=2172.16NM x=7.241×6002/8=325823.40NN/A n+M x/W nx=2172.16/4800+325823.40/64000.00=5.09≤fm=15N/mm2柱箍强度满足要求!五、胶合板侧模验算胶合板面板(取长边)，按三跨连续梁，跨度即为木方间距,计算如下:胶合板计算简图(1) 侧模抗弯强度验算:M=0.1ql2其中q──强度设计荷载(kN/m):q=(1.2×27.09+1.4×4.00)×600.00/1000=22.865kN/ml──木方间距,取l=200mm；经计算得M=0.1×22.865×(200.00/1000)2=0.091kN.m胶合板截面抵抗矩W=b×h2/6=600×(18)2/6=32400.00mm3σ= M/W=0.091×106 /32400.000=2.823N/mm2胶合板的抗弯计算强度不大于15N/mm2,所以满足要求!(2) 侧模抗剪强度验算:τ=3V/2bh其中 V为剪力:v = 0.6×q×l=0.6×(1.2×27.09+1.4×4)×600×200/106=2.744kN经计算得τ=3×2.744×103/(2×600.000×18.000)=0.381N/mm2胶合板的计算抗剪强度不大于1.4N/mm2,所以满足要求!(3) 侧模挠度验算:W=0.677qa4/(100EI)其中q──强度设计荷载(kN/m):q=27.09×600/1000=16.254kN/m侧模截面的转动惯量I=b×h3/12=600.000×18.0003/12=291600.000mm4；a──木方间距,取a=200mm；E──弹性模量,取E=6000N/mm2；经计算得 W=0.677×16.254×200.0004/(100×6000.00×291600.00)=0.10mm最大允许挠度 [W]=l/250=200/250=0.80mm胶合板的计算挠度不大于允许挠度[W],所以满足要求!六、木方验算木方按简支梁计算，跨度近似取柱子边长a,支座反力即为螺栓(钢筋)对拉拉力,计算如下:木方计算简图(1) 木方抗弯强度验算:M=qB2/8其中q──强度设计荷载(kN/m):q=(1.2×27.090+1.4×4.000)×200/1000=7.622kN/mB──截面长边,取B=600mm；经计算得M=7.622×(600/1000)2/8=0.343kN.m；木方截面抵抗矩W=b×h2/6=60×802/6=64000.000mm3；σ= M/W=0.343×106/64000.000=5.359N/mm2；木方的抗弯计算强度不大于15N/mm2,所以满足要求!(2) 木方抗剪强度验算:τ=3V/2bh其中 V为剪力:v = 0.5×q×B=0.5×(1.2×27.090+1.4×4.000)×200×600/106=2.287kN 经计算得τ=3×2.287×103/(2×60.000×80.000)=0.715N/mm2木方的抗剪计算强度不大于1.3N/mm2,所以满足要求!(3) 木方挠度验算:W=5qB4/(384EI)其中q──设计荷载(kN/m):q=27.09×200/1000=5.418kN.mI=b×h3/12=60×803/12=2560000.000mm4B──柱截面长边的长度,取B=600mm；E──弹性模量,取E=9000N/mm2；经计算得W=5×5.418×6004/(384×9000.00×2560000.00)=0.397mm允许挠度 [W]=B/250=600/250=2.400mm木方的计算挠度不大于允许挠度[W],所以满足要求!中小断面柱模板设计计算满足要求！。

柱模板（设置对拉螺栓）计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-20175、《建筑施工临时支撑结构技术规范》JGJ300-2013二、计算参数图(1) 模板设计平面图图(2) 模板设计立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.22γc t0β1β2V0.5＝0.22×24×4×1.2×1.15×20.5=41.218kN/m2 F2=γc H＝24×9380/1000=225.12kN/m2标准值G4k＝min[F1,F2]＝41.218kN/m2承载能力极限状态设计值根据柱边的大小确定组合类型：由于柱长边大于300mm，则：S＝0.9max[γG1G4k+γQ1Q3k，γG2G4k+γQ2×0.7Q3k]=0.9×max(1.2×41.218+1.4×2,1.35×41.218+1.4×0.7×2)=51.844kN/m 2正常使用极限状态设计值S k＝G4k＝41.218kN/m2四、面板验算根据规范规定面板可按简支跨计算，故可按简支跨一种情况进行计算，取b=1m 单位面板宽度为计算单元。
