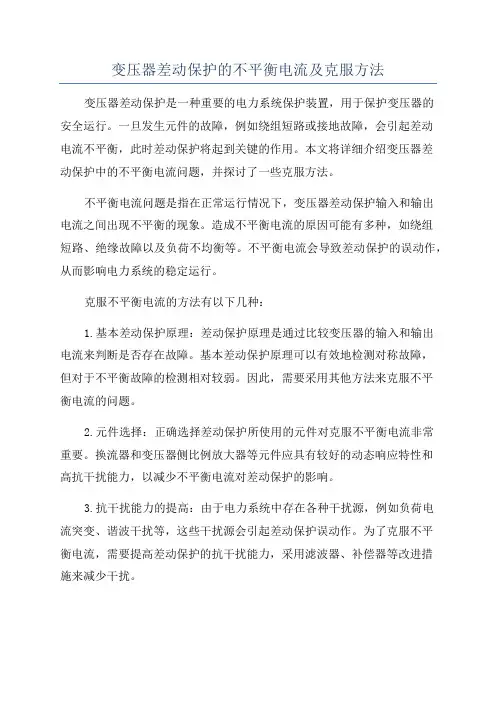

变压器差动保护的不平衡电流及克服方法变压器差动保护是一种重要的电力系统保护装置,用于保护变压器的安全运行。
一旦发生元件的故障,例如绕组短路或接地故障,会引起差动电流不平衡,此时差动保护将起到关键的作用。
本文将详细介绍变压器差动保护中的不平衡电流问题,并探讨了一些克服方法。
不平衡电流问题是指在正常运行情况下,变压器差动保护输入和输出电流之间出现不平衡的现象。
造成不平衡电流的原因可能有多种,如绕组短路、绝缘故障以及负荷不均衡等。
不平衡电流会导致差动保护的误动作,从而影响电力系统的稳定运行。
克服不平衡电流的方法有以下几种:1.基本差动保护原理:差动保护原理是通过比较变压器的输入和输出电流来判断是否存在故障。
基本差动保护原理可以有效地检测对称故障,但对于不平衡故障的检测相对较弱。
因此,需要采用其他方法来克服不平衡电流的问题。
2.元件选择:正确选择差动保护所使用的元件对克服不平衡电流非常重要。
换流器和变压器侧比例放大器等元件应具有较好的动态响应特性和高抗干扰能力,以减少不平衡电流对差动保护的影响。
3.抗干扰能力的提高:由于电力系统中存在各种干扰源,例如负荷电流突变、谐波干扰等,这些干扰源会引起差动保护误动作。
为了克服不平衡电流,需要提高差动保护的抗干扰能力,采用滤波器、补偿器等改进措施来减少干扰。
4.组合保护:差动保护通常与其他保护装置配合使用,例如过电流保护、过热保护等。
通过组合使用多种保护装置,可以增强对不平衡电流的检测和判断能力,从而更好地保护变压器的安全运行。
5.故障录波和分析:对于差动保护误动作的原因,可以通过故障录波和故障分析来进一步研究。
录波数据可以提供详细的电流和电压波形,通过对波形的分析,可以找出导致差动保护误动作的原因,从而采取相应的措施。
总之,不平衡电流是变压器差动保护中需要解决的重要问题。
采取适当的方法和措施,可以有效地克服不平衡电流,提高差动保护的性能和可靠性,确保变压器的安全运行。
分析主变纵差动保护不平衡电流原因及解决方法(2)对于由电流互感器计算变比与实际变比不同而产生的不平衡电流可采用2种方法来克服:一是采用自耦变流器进行补偿。
通常在变压器一侧电流互感器(对三绕组变压器应在两侧)装设自耦变流器,将LH输出端接到变流器的输入端,当改变自耦变流器的变比时,可以使变流器的输出电流等于未装设变流器的LH的二次电流,从而使流入差动继电器的电流为零或接近为零。
二是利用中间变流器的平衡线圈进行磁补偿。
通常在中间变流器的铁心上绕有主线圈即差动线圈,接入差动电流,另外还绕一个平衡线圈和一个二次线圈,接入二次电流较小的一侧。
适当选择平衡线圈的匝数,使平衡线圈产生的磁势能完全抵消差动线圈产生的磁势,则在二次线圈里就不会感应电势,因而差动继电器中也没有电流流过。
采用这种方法时,按公式计算出的平衡线圈的匝数一般不是整数,但实际上平衡线圈只能按整数进行选择,因此还会有一残余的不平衡电流存在,这在进行纵差保护定值整定计算时应该予以考虑。
2、由变压器两侧电流相位不同而产生的不平衡电流的克服方法对于由变压器两侧电流相位不同而产生的不平衡电流可以通过改变LH接线方式的方法(也称相位补偿法)来克服。
对于变压器Y形接线侧,其LH采用△形接线,而变压器△形接线侧,其LH采用Y形接线,则两侧LH二次侧输出电流相位刚好同相。
但当LH采用上述连接方式后,在LH接成△形侧的差动一臂中,电流又增大了3倍,此时为保证在正常运行及外部故障情况下差动回路中没有电流,就必须将该侧LH的变比扩大3倍,以减小二次电流,使之与另一侧的电流相等。
3、由变压器外部故障暂态穿越性短路电流产生的不平衡电流的克服方法在变压器外部故障的暂态过程中,使纵差保护产生不平衡电流的主要原因是一次系统的短路电流所包含的非周期分量,为消除它对变压器纵差保护的影响,广泛采用具有不同特性的差动继电器。
对于采用带速饱和变流器的差动继电器是克服暂态过程中非周期分量影响的有效方法之一。

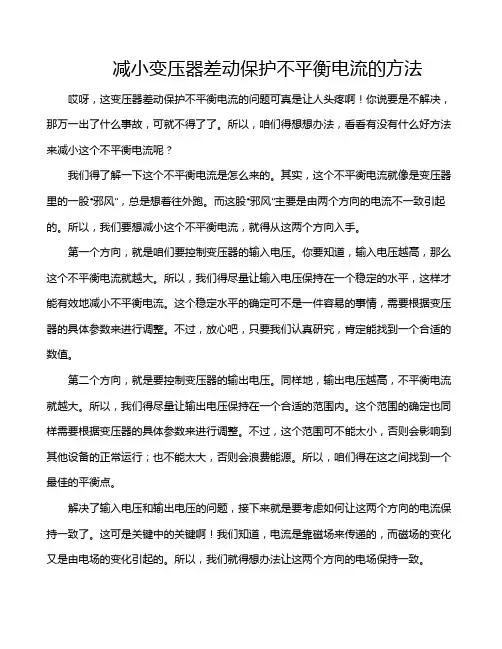

减小变压器差动保护不平衡电流的方法哎呀,这变压器差动保护不平衡电流的问题可真是让人头疼啊!你说要是不解决,那万一出了什么事故,可就不得了了。
所以,咱们得想想办法,看看有没有什么好方法来减小这个不平衡电流呢?我们得了解一下这个不平衡电流是怎么来的。
其实,这个不平衡电流就像是变压器里的一股“邪风”,总是想着往外跑。
而这股“邪风”主要是由两个方向的电流不一致引起的。
所以,我们要想减小这个不平衡电流,就得从这两个方向入手。
第一个方向,就是咱们要控制变压器的输入电压。
你要知道,输入电压越高,那么这个不平衡电流就越大。
所以,我们得尽量让输入电压保持在一个稳定的水平,这样才能有效地减小不平衡电流。
这个稳定水平的确定可不是一件容易的事情,需要根据变压器的具体参数来进行调整。
不过,放心吧,只要我们认真研究,肯定能找到一个合适的数值。
第二个方向,就是要控制变压器的输出电压。
同样地,输出电压越高,不平衡电流就越大。
所以,我们得尽量让输出电压保持在一个合适的范围内。
这个范围的确定也同样需要根据变压器的具体参数来进行调整。
不过,这个范围可不能太小,否则会影响到其他设备的正常运行;也不能太大,否则会浪费能源。
所以,咱们得在这之间找到一个最佳的平衡点。
解决了输入电压和输出电压的问题,接下来就是要考虑如何让这两个方向的电流保持一致了。
这可是关键中的关键啊!我们知道,电流是靠磁场来传递的,而磁场的变化又是由电场的变化引起的。
所以,我们就得想办法让这两个方向的电场保持一致。
具体来说,我们可以通过加装一些特殊的线圈来实现这一点。
这些线圈就像是变压器里的“守护神”,时刻关注着输入电压和输出电压的变化,一旦发现它们之间的差异,就会立刻采取措施进行调整。
这样一来,不平衡电流就被有效地减小了。
这还不是全部。
除了上面提到的方法之外,我们还可以采用一些其他的技术手段来减小不平衡电流。
比如说,我们可以利用磁屏蔽的方法来减少磁场的损失;或者利用滤波器的方法来消除电场的波动。

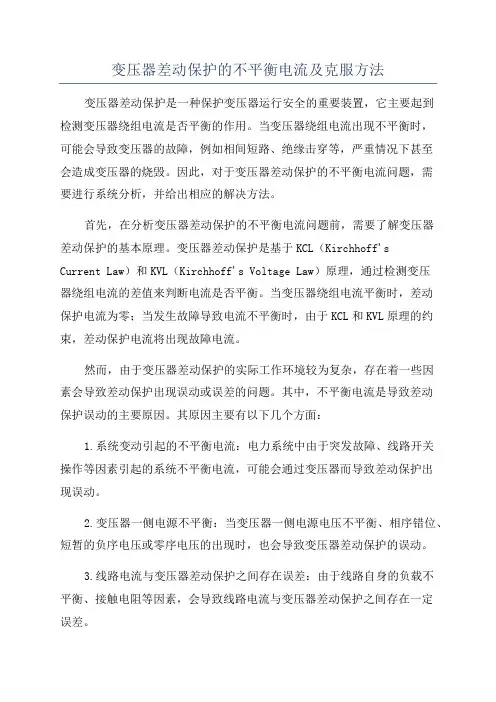

变压器差动保护的不平衡电流及克服方法变压器差动保护是一种保护变压器运行安全的重要装置,它主要起到检测变压器绕组电流是否平衡的作用。
当变压器绕组电流出现不平衡时,可能会导致变压器的故障,例如相间短路、绝缘击穿等,严重情况下甚至会造成变压器的烧毁。
因此,对于变压器差动保护的不平衡电流问题,需要进行系统分析,并给出相应的解决方法。
首先,在分析变压器差动保护的不平衡电流问题前,需要了解变压器差动保护的基本原理。
变压器差动保护是基于KCL(Kirchhoff'sCurrent Law)和KVL(Kirchhoff's Voltage Law)原理,通过检测变压器绕组电流的差值来判断电流是否平衡。
当变压器绕组电流平衡时,差动保护电流为零;当发生故障导致电流不平衡时,由于KCL和KVL原理的约束,差动保护电流将出现故障电流。
然而,由于变压器差动保护的实际工作环境较为复杂,存在着一些因素会导致差动保护出现误动或误差的问题。
其中,不平衡电流是导致差动保护误动的主要原因。
其原因主要有以下几个方面:1.系统变动引起的不平衡电流:电力系统中由于突发故障、线路开关操作等因素引起的系统不平衡电流,可能会通过变压器而导致差动保护出现误动。
2.变压器一侧电源不平衡:当变压器一侧电源电压不平衡、相序错位、短暂的负序电压或零序电压的出现时,也会导致变压器差动保护的误动。
3.线路电流与变压器差动保护之间存在误差:由于线路自身的负载不平衡、接触电阻等因素,会导致线路电流与变压器差动保护之间存在一定误差。
针对变压器差动保护的不平衡电流问题,可以通过以下方法进行克服:1.合理设置差动保护的动作特性:对于变压器差动保护,通过合理设置保护元件的灵敏度和延时特性,可以排除部分不平衡电流的干扰,提高差动保护的抗干扰能力。
2.合理设置方向元件:差动保护的方向元件是判断差动电流方向的重要组成部分,通过合理设置方向元件,可以正确判断差动保护的相角关系,避免不平衡电流的干扰。

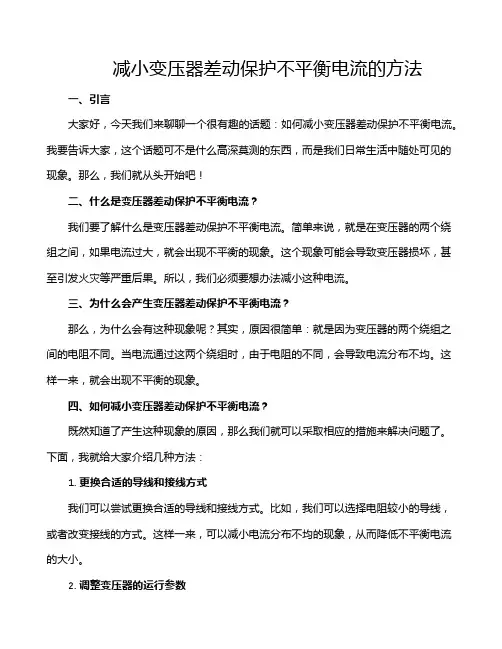

减小变压器差动保护不平衡电流的方法一、引言大家好,今天我们来聊聊一个很有趣的话题:如何减小变压器差动保护不平衡电流。
我要告诉大家,这个话题可不是什么高深莫测的东西,而是我们日常生活中随处可见的现象。
那么,我们就从头开始吧!二、什么是变压器差动保护不平衡电流?我们要了解什么是变压器差动保护不平衡电流。
简单来说,就是在变压器的两个绕组之间,如果电流过大,就会出现不平衡的现象。
这个现象可能会导致变压器损坏,甚至引发火灾等严重后果。
所以,我们必须要想办法减小这种电流。
三、为什么会产生变压器差动保护不平衡电流?那么,为什么会有这种现象呢?其实,原因很简单:就是因为变压器的两个绕组之间的电阻不同。
当电流通过这两个绕组时,由于电阻的不同,会导致电流分布不均。
这样一来,就会出现不平衡的现象。
四、如何减小变压器差动保护不平衡电流?既然知道了产生这种现象的原因,那么我们就可以采取相应的措施来解决问题了。
下面,我就给大家介绍几种方法:1. 更换合适的导线和接线方式我们可以尝试更换合适的导线和接线方式。
比如,我们可以选择电阻较小的导线,或者改变接线的方式。
这样一来,可以减小电流分布不均的现象,从而降低不平衡电流的大小。
2. 调整变压器的运行参数我们还可以通过调整变压器的运行参数来解决问题。
比如,我们可以适当提高变压器的额定容量,或者调整变压器的输出电压等参数。
这样一来,可以使电流更加均匀地分布在两个绕组之间,从而降低不平衡电流的大小。
3. 采用特殊的补偿装置我们还可以采用特殊的补偿装置来解决问题。
比如,我们可以安装专门用于补偿不平衡电流的电容器或者电感器等设备。
这样一来,可以在一定程度上抵消不平衡电流的影响,从而降低其大小。
五、总结好了,今天我们就来聊到这里。
希望通过这篇文章,大家对变压器差动保护不平衡电流有了更深入的了解。
当然啦,这些方法并不是绝对有效的,具体还需要根据实际情况来进行选择和调整。
但是不管怎样,只要我们用心去尝试,相信总能找到一种适合自己的做法。

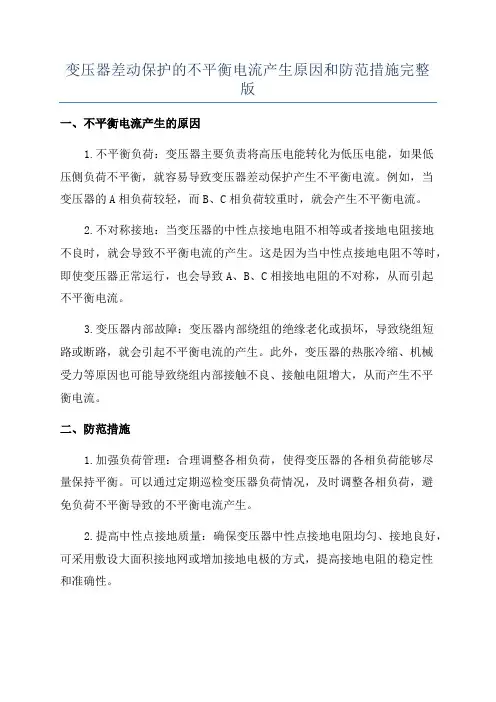

变压器差动保护的不平衡电流产生原因和防范措施完整版一、不平衡电流产生的原因1.不平衡负荷:变压器主要负责将高压电能转化为低压电能,如果低压侧负荷不平衡,就容易导致变压器差动保护产生不平衡电流。
例如,当变压器的A相负荷较轻,而B、C相负荷较重时,就会产生不平衡电流。
2.不对称接地:当变压器的中性点接地电阻不相等或者接地电阻接地不良时,就会导致不平衡电流的产生。
这是因为当中性点接地电阻不等时,即使变压器正常运行,也会导致A、B、C相接地电阻的不对称,从而引起不平衡电流。
3.变压器内部故障:变压器内部绕组的绝缘老化或损坏,导致绕组短路或断路,就会引起不平衡电流的产生。
此外,变压器的热胀冷缩、机械受力等原因也可能导致绕组内部接触不良、接触电阻增大,从而产生不平衡电流。
二、防范措施1.加强负荷管理:合理调整各相负荷,使得变压器的各相负荷能够尽量保持平衡。
可以通过定期巡检变压器负荷情况,及时调整各相负荷,避免负荷不平衡导致的不平衡电流产生。
2.提高中性点接地质量:确保变压器中性点接地电阻均匀、接地良好,可采用敷设大面积接地网或增加接地电极的方式,提高接地电阻的稳定性和准确性。
3.定期检测和维护:定期进行变压器的巡视和运行状态监测,及时检测和排除绝缘老化、接触不良等内部故障因素。
此外,还应定期检测变压器的绕组温度、油位、油质等参数,确保变压器的正常运行。
4.安装差动保护装置:差动保护装置是防范变压器不平衡电流的重要手段,它能够检测变压器各相电流的差值,当差值超过设定值时,及时发出警报或切断电源,防止不平衡电流对变压器造成损坏。
总结起来,变压器差动保护中的不平衡电流是由不平衡负荷、不对称接地和变压器内部故障等因素共同导致的。
为了防范不平衡电流的产生,需要加强负荷管理、提高中性点接地质量、定期检测和维护变压器,并安装差动保护装置等措施,保证变压器的正常运行和保护。
这样可以有效降低不平衡电流产生的风险,延长变压器的使用寿命,提高电网的安全稳定性。

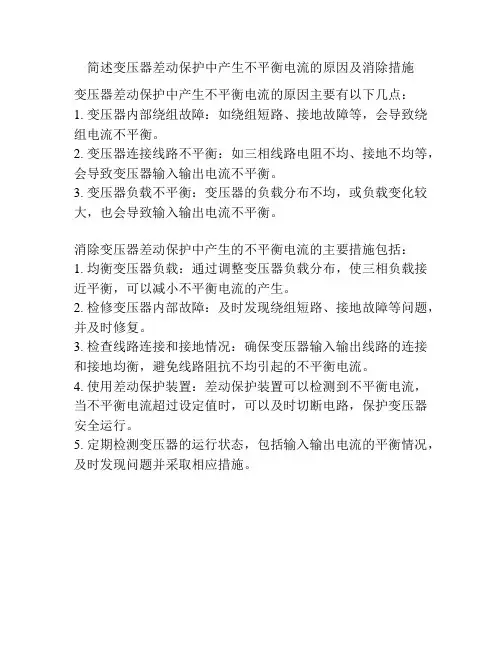

简述变压器差动保护中产生不平衡电流的原因及消除措施
变压器差动保护中产生不平衡电流的原因主要有以下几点:
1. 变压器内部绕组故障:如绕组短路、接地故障等,会导致绕组电流不平衡。
2. 变压器连接线路不平衡:如三相线路电阻不均、接地不均等,会导致变压器输入输出电流不平衡。
3. 变压器负载不平衡:变压器的负载分布不均,或负载变化较大,也会导致输入输出电流不平衡。
消除变压器差动保护中产生的不平衡电流的主要措施包括:
1. 均衡变压器负载:通过调整变压器负载分布,使三相负载接近平衡,可以减小不平衡电流的产生。
2. 检修变压器内部故障:及时发现绕组短路、接地故障等问题,并及时修复。
3. 检查线路连接和接地情况:确保变压器输入输出线路的连接和接地均衡,避免线路阻抗不均引起的不平衡电流。
4. 使用差动保护装置:差动保护装置可以检测到不平衡电流,当不平衡电流超过设定值时,可以及时切断电路,保护变压器安全运行。
5. 定期检测变压器的运行状态,包括输入输出电流的平衡情况,及时发现问题并采取相应措施。

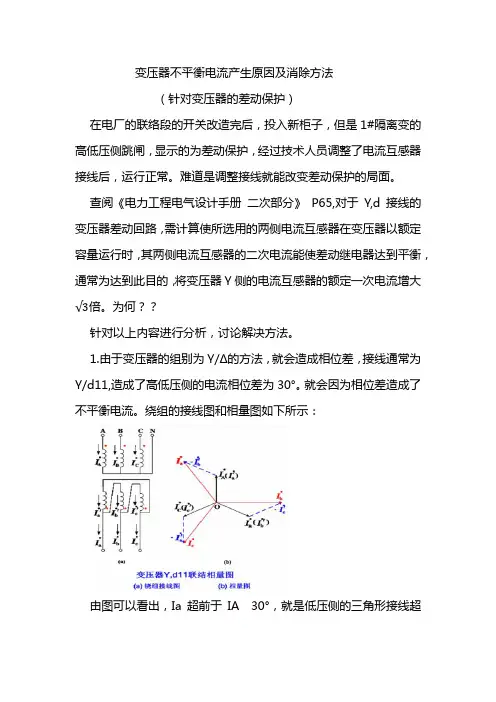

变压器不平衡电流产生原因及消除方法(针对变压器的差动保护)在电厂的联络段的开关改造完后,投入新柜子,但是1#隔离变的高低压侧跳闸,显示的为差动保护,经过技术人员调整了电流互感器接线后,运行正常。
难道是调整接线就能改变差动保护的局面。
查阅《电力工程电气设计手册二次部分》P65,对于Y,d接线的变压器差动回路,需计算使所选用的两侧电流互感器在变压器以额定容量运行时,其两侧电流互感器的二次电流能使差动继电器达到平衡,通常为达到此目的,将变压器Y侧的电流互感器的额定一次电流增大√3倍。
为何??针对以上内容进行分析,讨论解决方法。
1.由于变压器的组别为Y/Δ的方法,就会造成相位差,接线通常为Y/d11,造成了高低压侧的电流相位差为30°。
就会因为相位差造成了不平衡电流。
绕组的接线图和相量图如下所示:由图可以看出,Ia超前于IA 30°,就是低压侧的三角形接线超前于高压侧的星形接线30°,通过相量图可以看出相量三角形中,I A(I a’) =I a+I b’。
这样就出现了不平衡电流,这样的电流是会造成差动保护的。
解决的方法首先就是电流互感器的接线选型,在变压器的Y侧选用Δ的电流互感器,在变压器的Δ选用Y形的电流互感器,就如下图所示:采用这样的接线就是为补偿相位的,要点就是如何能补偿相位的。
可以看下图的:如何判断IA2-IB2与IA2∆是同一相位的,通过以下两个相量图可以看得出来的。
如何还是因存在着相位差产生不平衡电流,就会在差动继电器有电流,差动继电器会动作的,这三个差动继电器出线侧都是接地的,而且还是一点接地的。
这与当初的继电保护改造时所想的一样。
这都是Δ形超前于Y形30°,从左面图可以看出IA2-IB2与IA2∆是同一相位的,这样就解决了电流互感器的相位差问题,下面就是如何解决大小相差了√3的问题。
即高压侧的电流互感器的变比应该增大√3倍,这样才可以的。
采用相位补偿方式接线后,在电流互感器绕组接成三角形的一侧,流入差动臂中的电流要比电流互感器的二次电流大√3,而变压器的三角形侧的电流互感器的二次电流确没有增大,为了保证在正常工作时及外部故障时差动回路中两差动臂电流大小相等,可通过正确选择电流互感器变比来解决。

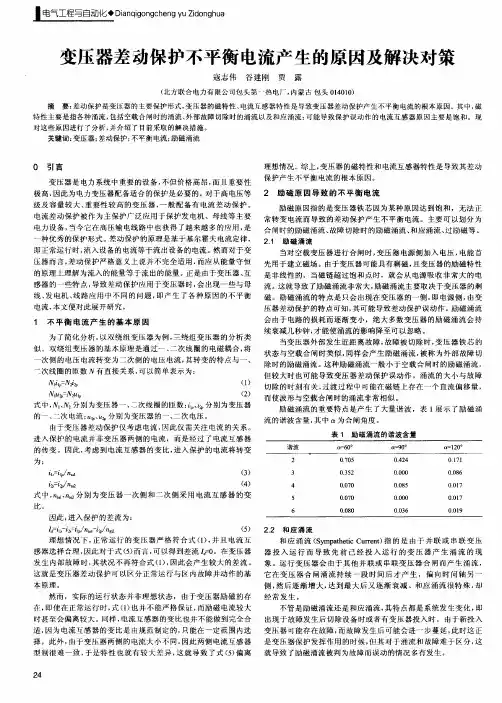

浅析变压器差动保护中不平衡电流产生的原因及克服方法摘要:在电力系统中,变压器是一种非常重要的电气元件。
本文通过对变压器差动保护中不平衡电流产生原因的分析,进而阐述了变压器差动保护中不平衡电流的克服方法,从而达到保证变压器差动保护正确灵敏动作的目的。
关键词:电气工程;变压器;差动保护;不平衡电流;比率差动引言:电力系统是由发电、变电、输电、配电和用户等五部分组成的有机整体。
在电力系统中,变压器是一种非常重要的电气元件。
在发电厂,利用升压变压器将低压电能变换成高压电能,以利于电能的远距离传输;在变电所,利用降压变压器将高压电能变换成低压电能,以供用户使用。
因此,变压器如发生故障,将会给系统安全运行和可靠供电带来严重后果。
为保证变压器的安全运行和防止事故扩大,应给变压器装设继电保护装置,而差动保护就是其主保护之一,它能快速切除变压器绕组和引出线相间短路、大电流接地系统侧绕组和引出线的单相接地短路以及绕组匝间短路故障,确保变压器安全运行。
但是,由于差动保护的构成原理是基于比较变压器各侧电流的大小和相位,受变压器各侧电流互感器以及诸多因素影响,变压器在正常运行和外部故障时,其动差保护回路中流有不平衡电流,使差动保护处于不利的工作条件下。
为保证变压器差动保护的正确灵敏动作,必须对其回路中的不平衡电流进行分析,找出产生原因,采取措施予以消除。
1 变压器差动保护中不平衡电流产生的原因变压器的运行情况可分为稳态情况和暂态情况,稳态运行就是变压器带正常负荷运行,暂态情况就是变压器外部故障以及变压器空载投入或外部故障切除后恢复供电等。
各种情况下差动保护回路产生不平衡电流的原因不同,克服方法也不同,下面分类进行分析:1.1 稳态情况下的不平衡电流变压器在正常运行时差动保护回路中不平衡电流主要是由电流互感器、变压器接线方式及变压器带负荷调压引起。
1.1.1 由电流互感器计算变比与实际变比不同而产生的不平衡电流正常运行时变压器各侧电流的大小是不相等的。
变压器纵差保护工作中不平衡电流问题的探讨江新强(龙岩电业局,福建龙岩364000)1变压器纵差保护基本原理纵差保护是利用比较被保护元件各端电流的幅值和相位的原理构成的,是变压器内部故障的主保护。
纵差保护主要保护变压器内部线圈匝间短路它的动作原理是利用变压器高低压两侧的两组差动保护专用电流互干器完成。
它是利用保护区内发生短路故障时变压器两侧电流在差动回路中引起的不平衡电力而动作的一种保护。
另外,由于纵差保护的构成原理是基于比较变压器各侧电流的大小和相位,受变压器各侧电流互感器等诸多因素影响,变压器在正常运行和外部故障时,其动差保护回路中存在不平衡电流,导致纵差保护处于不利的工作条件下。
2纵差保护不平衡电流分析不平衡电流产生的原因及克服方法:21稳态情况下不平衡电流产生的原因及友服方法1)由变压器两侧电流相位不同而产生的不平衡电流。
由于变压器经常采用两侧电流的相位相差3酽的接线方式。
所以,即使变压器两侧的电流大小相等,但是反映到差动继电器中也会出现不平衡电流。
为了消除这种产生不平衡电流的影响,通常是将变压器星形侧的三个电流互感接成三角形状,而将变压器三角形侧的三个电流互感器接成星形状,在确定联接方式后为了保证差动回路中没有电流,就必须将该侧电流互感器的变比加大把二次电流的相位校正过来。
2)由电流互感器计算变比与实际变比不同而产生的不平衡电流。
由于电流互感器都是标准化的定型产品的,其变比也是根据产品目录选取的标准变比而定,而且各变压器的变比也不可能完全相同,因此,两侧互感器的变比与变压器的变比很难满足要求,难免差动回路中有电流产生。
所以在实际选择互感器时,一般根据互感器的定型产品来确定一个比较接近的变比。
3)由两侧电流互感器型号不同而产生的不平衡电流。
由于变压器两侧电流互感器的型号不同,导致它们的饱和特性、励磁电流也不相同,所以在外部故障时差动回路中所产生的不平衡电流就较大。
虽然两侧电流互感器型号不同,但其伏安挣性曲线和拐点电压应该相似或相同。
变压器差动保护的不平衡电流产生原因和防范措施1、前言变压器差动保护是按照循环电流原理构成的。
双绕组变压器,在其两侧装设电流互感器。
当两侧电流互感器的同极性在同一方向,则将两侧电流互感器不同极性的二次端子相连接(如果同极性端子均置于靠近母线一侧,二次侧为同极相连),差动继电器的工作线圈并联在电流互感器的二次端子上。
在正常运行或外部故障时,两侧的二次电流大小相等,方向相反,在继电器中电流等于零,因此差动保护不动作。
然而,由于变压器实际运行中引起的种种不平衡电流,使得差动继电器的动作电流增大,从而降低了保护的灵敏度。
2、产生的原因不平衡电流的产生有稳态和暂态二方面。
稳态不平衡电流产生的原因:(1)变压器高低压侧绕组接线方式不同;(2)变压器各侧电流互感器的型号和变比不相同;(3)带负荷调分接头引起变压器变比的改变。
暂态不平衡电流主要是由于变压器空载投入电源或外部故障切除,电压恢复时产生的励磁涌流。
3、影响和防范措施下面就以上几种变压器差动保护的不平衡电流产生原因和防范措施进行阐述。
3.1变压器高低压侧绕组接线方式不同的影响和防范措施:3.1.1变压器接线组别对差动保护的影响对于Y,y0接线的变压器,由于一、二次绕组对应相的电压同相位,故一、二次两侧对应相的相位几乎完全相同。
而常用的Y,d11接线的变压器,由于三角形侧的线电压,在相位上相差30°,故其相应相的电流相位关系也相差30°,即三角形侧电流比星形侧的同一相电流,在相位上超前30°,因此即使变压器两侧电流互感器二次电流的数值相等,在差动保护回路中也会出现不平衡电流。
3.1.2变压器接线组别影响的防范措施为了消除由于变压器Y,d11接线而引起的不平衡电流的影响,可采用相位补偿法,即将变压器星形侧的电流互感器二次侧接成三角形,而将变压器三角形侧的电流互感器二次侧接成星形,从而把电流互感器二次电流的相位校正过来。
相位补偿后,为了使每相两差动臂的电流数值近似相等,在选择电流互感器的变比nTA 时,应考虑电流互感器的接线系数KC后,即差动臂的电流为KCI1/nTA。
变压器差动保护的不平衡电流产生原因和防范措施变压器差动保护是变压器保护的一种重要保护装置,主要用于检测和保护变压器的差动电流。
当变压器的相间绕组短路时,差动电流保护可以及时地发现这种故障,并及早切断故障回路,保护变压器不受损坏。
然而,在实际运行中,变压器差动保护也面临着一些问题,如不平衡电流的产生。
不平衡电流的产生原因主要有以下几点:1.变压器本身性能不一致:当变压器的高、中、低压绕组参数不一致时,会导致绕组之间的电流分布不均匀,从而产生不平衡电流。
2.运行负载不均衡:当变压器的负载不均衡时,会导致不同相间绕组的电流不均衡。
例如,在三相不对称负载情况下,导致变压器中的A、B、C相电流不相等,从而产生不平衡电流。
3.变压器内部故障:当变压器的高、中、低压绕组之间发生短路故障时,会导致电流分布不均匀,进而引起不平衡电流。
针对不平衡电流产生的原因,可以采取以下防范措施:1.选择合适的变压器:在变压器的选型过程中,应根据实际情况选择合适的变压器,确保其高、中、低压绕组参数一致,减小不平衡电流的产生。
2.加强负载管理:对变压器的负载进行合理规划和管理,尽量保持负载的平衡。
例如,对供电系统的三相负载进行优化配置,避免长时间的不平衡运行。
3.定期检测变压器:定期进行变压器的差动保护装置的监测和检测,及时发现变压器内部故障,切断故障回路,防止进一步损坏。
4.增强维护与保养:定期对变压器进行检查和维护,加强绝缘检测和维护,防止因绝缘不良引起不平衡电流。
总之,不平衡电流是导致变压器差动保护失效的一个重要原因,需要采取相应的防范措施。
通过选择合适的变压器、加强负载管理、定期检测变压器以及增强维护与保养,可以有效减少不平衡电流的产生,提高变压器差动保护的可靠性和有效性,确保变压器的安全运行。
减小变压器差动保护不平衡电流的方法哎呀,这变压器差动保护不平衡电流可真是让人头疼啊!你说说,这玩意儿到底是个啥东西呢?简单来说,它就是一种保护设备,用来检测电力系统中的故障电流,防止设备损坏和电力事故的发生。
可是,有时候这个家伙会产生过多的不平衡电流,这时候就需要我们想想办法来减小它了。
我们来看看差动保护不平衡电流的成因。
其实,这个问题还得从电力系统说起。
电力系统是由发电机、变压器、输电线路等组成的,它们之间会有一定的电压和电流波动。
当这些波动过大时,就会影响到设备的正常运行。
而差动保护不平衡电流就是指在这种情况下,设备内部产生的电流失衡现象。
具体来说,就是某些部位的电流比其他部位大很多,导致整个设备受到过大的冲击。
那么,如何解决这个问题呢?其实方法还是挺多的。
下面我就给大家分享几个简单易行的小妙招吧!1. 提高设备的绝缘性能我们可以从提高设备的绝缘性能入手。
绝缘性能越好,设备就越不容易受到外部因素的影响。
因此,我们可以在设备的绝缘材料上下功夫,选择更好的绝缘材料或者增加绝缘层的厚度。
这样一来,差动保护不平衡电流就会得到有效的控制。
2. 加强设备的维护保养我们还可以加强设备的维护保养。
设备的长期使用会导致各种部件老化、磨损等问题,这些问题都会影响到设备的性能和可靠性。
因此,我们需要定期对设备进行检查和维修,及时更换老化的零部件,保证设备的正常运行。
这样一来,差动保护不平衡电流也会得到有效的控制。
3. 优化电力系统的运行参数我们还可以从优化电力系统的运行参数入手。
电力系统的运行参数包括电压、频率、负荷等等,这些参数的变化都会影响到设备的运行状态。
因此,我们需要根据实际情况调整这些参数,使其保持在一个合适的范围内。
这样一来,差动保护不平衡电流也会得到有效的控制。
减小变压器差动保护不平衡电流并不是一件难事。
只要我们从多个方面入手,采取科学合理的措施,就一定能够达到预期的效果。
当然了,这需要我们不断地学习和探索,不断地提高自己的技能水平。
减小变压器差动保护不平衡电流的方法哎呀,这变压器差动保护不平衡电流可真是个麻烦事啊!咱们老百姓家的用电设备,要是出现这个问题,那可是会影响到咱们正常生活的。
所以,咱得想个办法,减小这个不平衡电流,让咱们的用电设备更安全、更稳定。
今天,我就来跟大家聊聊,减小变压器差动保护不平衡电流的方法。
咱们得了解一下,什么是变压器差动保护不平衡电流。
简单来说,就是变压器在运行过程中,产生的电流不平衡的现象。
这个现象可能会导致变压器的损坏,甚至引发火灾等安全事故。
所以,咱们得想办法解决这个问题。
那么,怎么解决这个问题呢?其实,方法还是挺多的。
下面,我就给大家分几个方面,说说具体的解决办法。
1. 优化变压器的设计咱们可以从变压器的设计上入手。
比如说,可以优化变压器的铁心结构,使其更加合理地分配电流。
这样,就可以减少电流的不平衡现象。
这个方法需要专业的技术人员来操作,不过,只要咱们找对了人,问题就解决了一半。
2. 提高供电系统的稳定性咱们可以从供电系统的角度来考虑。
比如说,可以增加电源的容量,提高供电系统的稳定性。
这样,即使变压器出现电流不平衡的现象,也不会对整个供电系统造成太大的影响。
这个方法需要咱们的电力公司配合,不过,只要他们愿意配合,问题也就解决了一大半。
3. 采用先进的差动保护技术咱们可以采用先进的差动保护技术。
比如说,可以采用自适应差动保护技术,实时监测变压器的电流状况,及时发现并处理电流不平衡的问题。
这样,就可以大大降低电流不平衡的风险。
这个方法需要专业的技术人员来操作,不过,只要咱们找对了人,问题也就解决了最后的一部分。
4. 加强设备的日常维护咱们还需要加强设备的日常维护。
比如说,可以定期对变压器进行检查和保养,确保其正常运行。
还可以加强对用电设备的管理,避免因设备老化、故障等原因导致的电流不平衡现象。
这样,就可以从根本上减少变压器差动保护不平衡电流的问题。
减小变压器差动保护不平衡电流的方法还是挺多的。

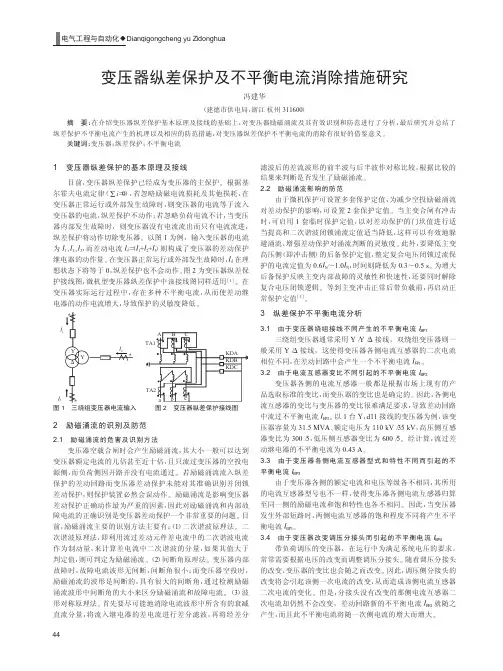

变压器纵差保护中不平衡电流的克服方法
纵差保护是一切电气主设备的主保护,它灵敏度高、选择性好,在变压器保护上运用较为成功。
但是变压器纵差保护一直存在励磁涌流难以鉴定的问题,虽然已经有几种较为有效的闭锁方案,又因为超高压输电线路长度的增加、静止无功补偿容量的增大以及变压器硅钢片工艺的改进、磁化特性的改善等因素,变压器纵差保护的固有原理性矛盾更加突出。
1.变压器纵差保护基本原理
纵差保护在发电机上的应用比较简单,但是作为变压器内部故障的主保护,纵差保护将有许多特点和困难。
变压器具有两个或更多个电压等级,构成纵差保护所用电流互感器的额定参数各不相同,由此产生的纵差保护不平衡电流将比发电机的大得多,纵差保护是利用比较被保护元件各端电流的幅值和相位的原理构成的,根据KCL基本定理,当被保护设备无故障时恒有各流入电流之和必等于各流出电流之和。
当被保护设备内部本身发生故障时,短路点成为一个新的端子,此时电流大于0,但是实际上在外部发生短路时还存在一个不平衡电流。
事实上,外部发生短路故障时,
因为外部短路电流大,非凡是暂态过程中含有非周期分量电流,使电流互感器的励磁电流急剧增大,而呈饱和状态使得变压器两侧互感器的传变特性很难保持一致,而出现较大的不平衡电流。
因此采用带制动特性的原理,外部短路电流越大,制动电流也越大,继电器能够可靠制动。
另外,由于纵差保护的构成原理是基于比较变压器各侧电流的大小和相位,受变压器各侧电流互感器以及诸多因素影响,变压器在正常运行和外部故障时,其动差保护回路中有不平衡电流,使纵差保护处于不利的工作条件下。
为保证变压器纵差保护的正确灵敏动作,必须对其回路中的不平衡电流进行分析,找出产生的原因,采取措施予以消除。
2.纵差保护不平衡电流分析
2.1稳态情况下的不平衡电流
变压器在正常运行时纵差保护回路中不平衡电流主要是由电流互感器、变压器接线方式及变压器带负荷调压引起。
由电流互感器计算变比与实际变比不同而产生。
正常运行时变压器各侧电流的大小是不相等的。
为了满足正常运行或外部短路时流入继电器差动回路的电流为零,则应使高、低压两侧流入继电器的电流相等,即高、低侧电流互感器变比的比值应等于变压器的变比。
但是,实际上由于电流互感器的变比都是根据产品目录选取的标准变比,而变压器的变
比是一定的,因此上述条件是不能得到满足的,因而会产生不平衡电流。
由变压器两侧电流相位不同而产生。
变压器经常采用两侧电流的相位相差30°的接线方式。
此时,假如两侧的电流互感器仍采用通常的接线方式,则二次电流由于相位不同,也会在纵差保护回路产生不平衡电流。
由变压器带负荷调整分接头产生。
在电力系统中,经常采用有载调压变压器,在变压器带负荷运行时利用改变变压器的分接头位置来调整系统的运行电压。
改变变压器的分接头位置,实际上就是改变变压器的变化。
假如纵差保护已经按某一运行方式下的变压器变比调整好,则当变压器带负荷调压时,其变比会改变,此时,纵差保护就得重新进行调整才能满足要求,但这在运行中是不可能的。
因此,变压器分接头位置的改变,就会在差动继电器中产生不平衡电流,它与电压调节范围有关,也随一次电流的增大而增大。
2.2暂态情况下的不平衡电流
由变压器励磁涌流产生
变压器的励磁电流仅流经变压器接通电源的某一侧,对差动回路来说,励磁电流的存在就相当于变压器内部故障时的短路电流。
因此,它必然给纵差保护的正确工作带来不利影响。
正常情况下,变压器的励磁电流很小,故纵差保护回路的不平衡电流也很小。
在外部短路时,由于系统电压降低,
励磁电流也将减小。
因此,在正常运行和外部短路时励磁电流对纵差保护的影响经常可忽略不计。
但是,在电压忽然增加的非凡情况下,比如变压器在空载投入和外部故障切除后恢复供电的情况下,则可能出现很大的励磁电流,这种暂态过程中出现的变压器励磁电流通常称励磁涌流。
由变压器外部故障暂态穿越性短路电流产生
纵差保护是瞬动保护,它是在一次系统短路暂态过程中发出跳闸脉冲。
因此,必须考虑外部故障暂态过程的不平衡电流对它的影响。
在变压器外部故障的暂态过程中,一次系统的短路电流含有非周期分量,它对时间的变化率很小,很难变换到二次侧,而主要成为互感器的励磁电流,从而使互感器的铁心更加饱和。
3.变压器纵差保护中不平衡电流的克服方法
从上面的分析可知,构成纵差保护时,如不采取适当的措施,流入差动继电器的不平衡电流将很大,按躲开变压器外部故障时出现的较大不平衡电流整定的纵差保护定值也将很大,保护的灵敏度会很低。
若再考虑励磁涌流的影响,保护将无法工作。
因此,如何克服不平衡电流,并消除它对保护的影响,提高保护的灵敏度,就成为纵差保护的中心问题。

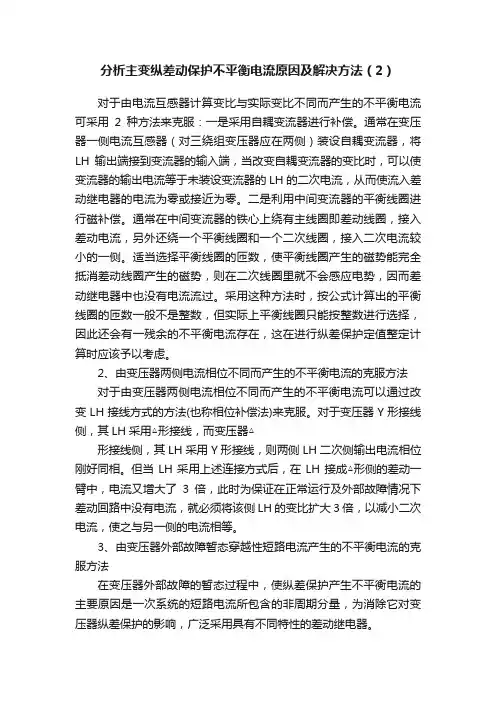

由电流互感器变比产生的不平衡电流的克服方法
对于由电流互感器计算变比与实际变比不同而产生的
不平衡电流可采用2种方法来克服:一是采用自耦变流器进行补偿。
通常在变压器一侧电流互感器装设自耦变流器,将LH输出端接到变流器的输入端,当改变自耦变流器的变比时,可以使变流器的输出电流等于未装设变流器的LH的二次电流,从而使流入差动继电器的电流为零或接近为零。
二是利用中间变流器的平衡线圈进行磁补偿。
通常在中间变流器的铁心上绕有主线圈即差动线圈,接入差动电流,另外还绕一个平衡线圈和一个二次线圈,接入二次电流较小的一侧。
适当选择平衡线圈的匝数,使平衡线圈产生的磁势能完全抵消差动线圈产生的磁势,则在二次线圈里就不会感应电势,因而差动继电器中也没有电流流过。
采用这种方法时,按公式计算出的平衡线圈的匝数一般不是整数,但实际上平衡线圈只能按整数进行选择,因此还会有一残余的不平衡电流存在,这在进行纵差保护定值整定计算时应该予以考虑。
由变压器两侧电流相位不同而产生的不平衡电流的克服方法
对于由变压器两侧电流相位不同而产生的不平衡电流可以通过改变LH接线方式的方法来克服。
对于变压器Y形接线侧,其LH采用△形接线,而变压器△形接线侧,其LH 采用Y形接线,则两侧LH二次侧输出电流相位刚好同相。
但当LH采用上述连接方式后,在LH接成△形侧的差动一臂中,电流又增大了3倍,此时为保证在正常运行及外部故障
情况下差动回路中没有电流,就必须将该侧LH的变比扩大3倍,以减小二次电流,使之与另一侧的电流相等。
