智能变电站变压器差动保护的不平衡电流产生原因分析
- 格式:pdf
- 大小:243.86 KB
- 文档页数:2
分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保护变电站主变压器安全运行的重要装置之一,它能够对变压器进行差动保护,及时发现和处理变压器内部出现的故障。
不平衡电流是造成差动保护误动作的常见原因之一。
本文将从不平衡电流产生的原因进行分析,以便更好地深入了解主变压器差动保护故障的成因。
1. 主变压器内部故障主变压器内部的故障是导致不平衡电流产生的主要原因之一。
当主变压器出现短路、接地故障或绕组内部接触不良等故障时,容易导致不同相之间电流不平衡。
在绕组短路时,故障相的电流会明显大于正常相的电流,这样就会导致差动保护误动作。
主变压器内部故障是造成不平衡电流的主要原因之一。
2. 绕组接地故障3. 负载不平衡主变压器负载不平衡也是导致不平衡电流产生的原因之一。
在负载不平衡的情况下,变压器各相的负载不一样,导致各相电流不平衡。
特别是在大型工业用电场合,负载不平衡现象十分常见,这就需要主变压器差动保护对不平衡电流进行准确判断,避免误动作。
4. 谐波的影响电网中存在谐波也是导致不平衡电流产生的一个重要原因。
当电网中存在谐波时,会引起主变压器内部的不平衡电流,尤其当谐波电流通过绕组时,会产生非对称的磁场,导致不同相之间的电流不平衡,从而影响差动保护的灵敏度和可靠性。
不平衡电流是主变压器差动保护误动作的一个常见问题。
主要原因包括主变压器内部故障、绕组接地故障、负载不平衡和谐波的影响。
对这些产生不平衡电流的原因进行深入分析,可以为差动保护的改进提供一些借鉴和参考,进一步提高其灵敏度和可靠性。

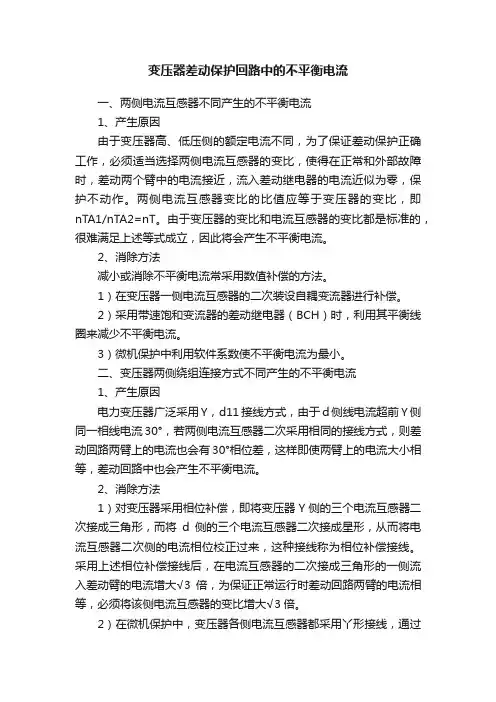

变压器差动保护回路中的不平衡电流一、两侧电流互感器不同产生的不平衡电流1、产生原因由于变压器高、低压侧的额定电流不同,为了保证差动保护正确工作,必须适当选择两侧电流互感器的变比,使得在正常和外部故障时,差动两个臂中的电流接近,流入差动继电器的电流近似为零,保护不动作。
两侧电流互感器变比的比值应等于变压器的变比,即nTA1/nTA2=nT。
由于变压器的变比和电流互感器的变比都是标准的,很难满足上述等式成立,因此将会产生不平衡电流。
2、消除方法减小或消除不平衡电流常采用数值补偿的方法。
1)在变压器一侧电流互感器的二次装设自耦变流器进行补偿。
2)采用带速饱和变流器的差动继电器(BCH)时,利用其平衡线圈来减少不平衡电流。
3)微机保护中利用软件系数使不平衡电流为最小。
二、变压器两侧绕组连接方式不同产生的不平衡电流1、产生原因电力变压器广泛采用Y,d11接线方式,由于d侧线电流超前Y侧同一相线电流30°,若两侧电流互感器二次采用相同的接线方式,则差动回路两臂上的电流也会有30°相位差,这样即使两臂上的电流大小相等,差动回路中也会产生不平衡电流。
2、消除方法1)对变压器采用相位补偿,即将变压器Y侧的三个电流互感器二次接成三角形,而将d侧的三个电流互感器二次接成星形,从而将电流互感器二次侧的电流相位校正过来,这种接线称为相位补偿接线。
采用上述相位补偿接线后,在电流互感器的二次接成三角形的一侧流入差动臂的电流增大√3倍,为保证正常运行时差动回路两臂的电流相等,必须将该侧电流互感器的变比增大√3倍。
2)在微机保护中,变压器各侧电流互感器都采用丫形接线,通过软件来实现变压器Y,d连接的相位校正。
三、变压器的励磁涌流产生的不平衡电流1、产生原因变压器的励磁电流只流过变压器的电源侧,反应到差动回路中不能被平衡。
正常运行时励磁电流很小,仅为变压器额定电流的2%~10%,发生外部短路时,电压降低,励磁电流更小,因此这些情况对差动保护影响不大,一般不考虑。
变压器差动保护中产生不平衡电流的因素变压器差动保护是电力系统中常用的保护方式之一,它能够有效地检测到变压器绕组的故障,保护变压器的安全运行。
但是在使用差动保护时,有时会出现不平衡电流的情况,这会对保护的准确性造成影响。
本文将从多个方面分析变压器差动保护中产生不平衡电流的因素。
变压器中的铁心饱和是不平衡电流的主要原因之一。
当变压器的负载不均衡时,负载电流会使铁心进入饱和状态,导致变压器的磁导率发生变化。
这会使变压器的磁通分布不均匀,从而导致不平衡电流的产生。
因此,在设计差动保护时,应该考虑铁心饱和的影响,采用合适的保护措施。
变压器中的接地故障也是产生不平衡电流的主要原因之一。
变压器的接地故障会导致变压器绕组中出现大量的故障电流,并且这些故障电流会随着时间的推移而变化。
这种变化会导致差动保护中的不平衡电流的产生。
因此,在设计差动保护时,应该加强变压器的绝缘检查,及时排除接地故障。
第三,变压器的非线性特性也会导致不平衡电流的产生。
当变压器的负载变化时,变压器的磁通分布也会随之变化,从而导致变压器的非线性特性显现。
这种非线性特性会导致变压器中的电流分布不均匀,从而产生不平衡电流。
因此,在进行差动保护设计时,应该考虑变压器的非线性特性,采用相应的措施来抑制不平衡电流的产生。
变压器的差动保护装置本身也会对差动保护的准确性产生影响。
当差动保护装置的设定值不合理时,会导致差动保护的误动作和漏动,从而产生不平衡电流。
因此,在进行差动保护的设计和调试时,应该仔细校验各项参数,保证差动保护装置的设定值合理。
变压器差动保护中产生不平衡电流的因素是多方面的,需要从铁心饱和、接地故障、非线性特性和差动保护装置等多个角度进行考虑。
只有在加强绝缘检查、优化差动保护装置的设定值、采用合适的保护措施等方面做好工作,才能有效避免不平衡电流的产生,保证变压器差动保护的准确性和可靠性。
分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保护变压器的电气系统中最为重要的保护措施之一。
这种保护可以有效地检测变压器内部的任何不对称性和故障。
然而,在实际应用中,差动保护的准确性可能会受到不平衡电流的影响。
该文将从以下三个方面分析主变压器差动保护产生不平衡电流的原因。
1.基本原理主变压器差动保护基于电流差原理进行工作。
在正常运行过程中,主变压器的两个侧面的电流应该是相等的。
如果差动电流保护装置检测到电流的不平衡,则会发出信号,通常是一个警告或故障信号。
当主变压器出现内部短路,开路或接地故障时,由于故障电流未能得到平衡,系统将发出报警信号,从而实现了对变压器内部故障的保护。
2.故障导致的不平衡电流当主变压器出现任何故障时,都会导致不平衡电流的产生,从而影响差动保护的准确性。
以下是一些可能导致不平衡电流的常见故障:a.在变压器线圈中出现部分短路或断路。
b.由于导线接头或接地问题导致某个相位的电流突然变化。
c.变压器内部存在磨损或腐蚀,从而导致故障。
d.在变压器中存在异物,例如空气或水,也会导致不平衡电流的发生。
e.由于变压器的老化和磨损,电流可能会流向电气环境中,从而导致不平衡电流。
与故障相关的不平衡电流之外,还有可能发生由不平衡电压引起的不平衡电流。
下面是一些可能导致不平衡电压的原因:a.供电网络中的电压波动和突然变化。
b.电气系统的部分电路存在过载或断路。
c.变压器的连接方式不当或出现接线问题。
总之,变电站主变压器差动保护是发现变压器内部故障的关键保护措施。
但是,不平衡电流的存在可能会损害差动保护器的精度和可靠性。
因此,了解产生不平衡电流的原因,可帮助工作者进行针对性维护,进一步提高电气系统的可靠性和安全性。
变压器差动保护工作原理和不平衡电流产生原因变压器差动保护工作的基本原理是比较变压器的输入和输出侧电流的差值。
在正常运行时,变压器的输入侧电流等于输出侧电流,差值为零。
如果发生内部短路或开路等故障,会导致输入侧电流和输出侧电流的差值增大。
差动保护系统通过采集输入侧和输出侧电流的信号,并进行比较,如果差值超过预定的阈值,系统会判断为故障,触发动作信号,将变压器切除,从而避免故障进一步发展。
差动保护系统一般由保护元件、CT(电流互感器)、继电器和切断装置等组成。
在正常运行时,每个相位的CT会输出输入侧和输出侧的电流信号,并经过继电器进行比较。
当差流超过设定值时,继电器会输出动作信号,触发切断装置切除故障的电路。
不平衡电流产生原因:不平衡电流是指三相电路中,三相电流不相等的状态。
其主要原因有以下几点:1.负载不平衡:当电力负荷分布不均匀时,每个相位所承担的负载不同,导致电流不平衡。
例如,三相不均匀分布的单相负载或者不同负载之间的功率因数不同,都会引起不平衡电流。
2.供电网电压不平衡:当供电网的相电压不同,例如电压幅值不同、相位差异或频率偏差时,会导致三相电路中的电流不平衡。
3.动态负载变化:当大功率设备启动或停止,或者存在突发负载波动时,会引起瞬时电流的不平衡。
因为电动机等设备在启动时需要较高的起动电流,而在停止时会产生反向电流。
4.系统故障:电力系统中的故障,如接地故障、短路故障或设备故障等,都可能导致电流不平衡。
不平衡电流可能会引起以下问题:1.电力设备热损耗增加:不平衡电流会导致负载电流不均匀分布,部分回路的电流较大,使得设备负荷过载,进而导致热损耗增加。
2.电力设备寿命缩短:不平衡电流会导致电力设备中的线圈和导线产生过大的电流,从而加剧线圈和导线的电磁热损伤,使得设备的寿命大大减少。
3.系统能效降低:不平衡电流会导致电力系统中电压降低、线路功率因数下降等问题,进而降低系统整体的能效。
因此,为了保护电力设备和提高电力系统的运行质量,需要针对不平衡电流进行监测和处理。
分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是电力系统中非常重要的保护之一,其主要作用是监测主变压器两侧的电流是否平衡,如果出现不平衡,则切断故障电流以保护设备的安全运行。
在实际工作中,经常出现差动保护误动或误动率过高的情况,其中一个主要原因就是不平衡电流的产生。
下面从以下几个方面进行分析。
1.主变压器的不平衡主变压器的不平衡是导致差动保护误动或误动率过高的主要原因之一。
主变压器本身存在着磁路不对称性、接线不对称性等问题,这些问题都会导致主变压器两侧的电流不平衡。
而差动保护的动作依赖于两侧电流的差值,因此如果主变压器本身的不平衡电流大于设定值,则会误动差动保护。
2. 对称分量不同对称分量不同也会导致差动保护误动或误动率过高。
在电力系统中,对称分量是指电流或电压分解成正序、负序、零序三个分量。
如果主变压器两侧电流的对称分量不同,则会导致差动保护误动。
例如,如果主变压器两侧电流的负序分量不同,则会导致差动保护产生不平衡电流,从而导致误动或误动率过高。
3. 母线电抗不同4. 安装误差导致的相位偏差最后,安装误差也可能导致差动保护误动或误动率过高。
差动保护是通过主变压器两侧的电流差值来判断故障的存在,因此安装位置的相对偏差会导致电流测量的不准确性,从而导致差动保护误动或误动率过高。
综上所述,导致变电站主变压器差动保护误动或误动率过高的原因主要来自主变压器的不平衡、对称分量不同、母线电抗不同以及安装误差。
因此,在实际工作中,应该对主变压器进行定期检修和维护,尽量保证其正常运行,同时安装差动保护时也要注意检查安装误差,以减少差动保护误动或误动率过高的情况的发生。
变压器差动保护工作原理和不平衡电流产生原因变压器差动保护是变压器保护中最常用的一种保护方式,其工作原理是通过比较在变压器的主辅绕组上流过的电流,来判断是否有故障发生,并及时采取相应的措施,以保护变压器的安全运行。
而不平衡电流是变压器差动保护中常见的故障之一,通常由于以下原因产生。
首先,不平衡电流可能是由于供电系统中的故障引起的。
例如,供电系统的一相短路或接地故障会导致相间不平衡,进而影响到变压器的正常运行。
这种情况下,不平衡电流会引起变压器的过热,甚至引发火灾。
其次,不平衡电流也可能是由于变压器自身的故障引起的。
例如,变压器内部绕组的短路或接地故障,或者绕组绝缘的老化、破损等,都会导致相间不平衡的电流分布,从而产生不平衡电流。
这种情况下,不平衡电流可能导致变压器的电压降低、功率损耗增加,甚至引发变压器的局部过热。
当变压器正常运行时,主辅绕组上流过的电流应保持相等。
差动保护装置通过采集主辅绕组上的电流信号,并对其进行差分运算,生成一个差动电流信号。
如果主辅绕组上的电流相等,则差动电流信号接近于零;而若存在不平衡电流,则差动电流信号不为零。
差动保护装置将差动电流信号与设定的动作阈值进行比较。
当差动电流信号超过动作阈值时,差动保护装置将触发报警或保护动作。
一般来说,动作阈值会设置一个适当的容许偏差,以允许正常的负载变化,同时避免误动作。
当差动保护装置动作时,会通过开关装置切断变压器的供电,以防止进一步的损坏或事故发生。
此外,差动保护装置还可以提供相应的报警信号,以便及时进行检修。
总之,变压器差动保护通过比较主辅绕组上的电流,来判断是否存在不平衡电流并及时采取相应的保护措施。
不平衡电流可能由供电系统故障或变压器自身故障引起,差动保护装置通过判别差动电流是否超过设定的动作阈值来实现保护。
这种保护方式能有效地避免变压器的损坏和事故的发生,保证变压器的安全运行。
分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是一种保护装置,其原理是通过检测主变压器两侧电流的差值,当差值超过设定值时,保护动作,从而实现对主变压器的保护。
然而,在实际应用中,存在着差动保护误动以及抗干扰能力弱等问题。
其中,不平衡电流是导致差动保护误动的主要原因之一。
不平衡电流是指主变压器两侧电流的不相等现象,其产生的原因主要有以下几个方面。
1. 负载不均衡负载不均衡是主要导致不平衡电流产生的原因之一。
在电力系统中,由于电网接入负载的不同,不同的负载分布不同,因此会导致主变压器两侧电流的负载不均衡。
负载不均衡会导致电流的流动方向不一致,从而造成主变压器两侧电流的不平衡。
2. 主变压器内部故障主变压器内部故障也是导致差动保护误动的常见原因之一。
在主变压器内部有可能出现短路、接触不良、线圈断线等故障,这些故障都会造成主变压器两侧电流的不平衡。
如果差动保护的设定值比较低,就会导致误动。
3. 变压器组接方式不同在变电站中,采用不同的变压器组接方式也会导致主变压器两侧电流的不平衡。
比如,当变压器中性点接地时,主变压器两侧电流的不平衡可能会更加明显。
4. 零序电流的影响零序电流也会对差动保护产生影响。
当系统中存在零序电流时,它会通过主变压器的铁心流动,由于铁心对电流具有阻抗特性,因此会产生磁通,从而导致主变压器两侧电流的不平衡。
5. 线路中的杂乱信号变电站周围的电子设备、通信系统等都会产生杂乱信号,这些信号可能会影响到差动保护的工作。
当杂乱信号超过差动保护的判别能力时,就会导致误动。
总之,不平衡电流是导致差动保护误动的主要原因之一,其产生的原因较为复杂,需要对变电站的运行情况进行全面认真的分析,以制定相应的防护措施,保障变电站的运行安全。
分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保护电力系统中主变压器的重要装置,它能够及时监测主变压器的运行状态,一旦出现故障能够快速切除故障区域,保护整个电力系统的安全稳定运行。
在实际运行中,差动保护系统有时会出现不平衡电流问题,这种情况会对保护装置造成影响,甚至导致误动作。
了解不平衡电流产生的原因对改善差动保护系统的性能具有重要意义。
一、不平衡电流的产生原因1. 主变压器接地故障主变压器的接地故障是导致不平衡电流产生的一个主要原因。
当主变压器出现接地故障时,会导致主变压器的相间短路,从而引起不平衡电流。
由于接地故障通常只发生在一个相位上,因此会导致该相位电流增大,而其他两个相位的电流并不受影响,从而造成了不平衡电流。
2. 主变压器绕组短路主变压器的绕组短路也是不平衡电流产生的原因之一。
主变压器绕组中如果出现相间短路现象,就会导致不平衡电流的产生。
绕组短路会导致电流在绕组中流动路径发生改变,从而引起不平衡电流的产生。
3. 不同相位的负载不平衡电力系统中,如果不同相位的负载不平衡,即各相的负载功率不相等,就会导致不平衡电流。
当电力系统中的负载不平衡时,会导致各相的电流不相等,同时引起不平衡电流问题。
主变压器的冷却系统故障也是不平衡电流产生的原因之一。
主变压器的冷却系统如果出现故障,会导致主变压器的冷却效果不良,可能导致主变压器的一些绕组过热,从而引起不平衡电流。
1. 误动作不平衡电流会导致差动保护系统的误动作。
由于不平衡电流的存在,可能会导致差动保护系统误判为主变压器发生了内部故障,从而切除了主变压器,影响了电力系统的正常运行。
2. 对设备造成损坏不平衡电流会使主变压器绕组和绝缘系统承受不均匀的电流,可能会造成设备的损坏,甚至会导致设备的烧毁。
3. 降低保护系统的可靠性不平衡电流会影响差动保护系统的可靠性,导致保护系统的性能下降,这对电力系统的安全稳定运行具有严重的影响。
变压器差动保护的不平衡电流产生原因和防范措施完整版一、不平衡电流产生的原因1.不平衡负荷:变压器主要负责将高压电能转化为低压电能,如果低压侧负荷不平衡,就容易导致变压器差动保护产生不平衡电流。
例如,当变压器的A相负荷较轻,而B、C相负荷较重时,就会产生不平衡电流。
2.不对称接地:当变压器的中性点接地电阻不相等或者接地电阻接地不良时,就会导致不平衡电流的产生。
这是因为当中性点接地电阻不等时,即使变压器正常运行,也会导致A、B、C相接地电阻的不对称,从而引起不平衡电流。
3.变压器内部故障:变压器内部绕组的绝缘老化或损坏,导致绕组短路或断路,就会引起不平衡电流的产生。
此外,变压器的热胀冷缩、机械受力等原因也可能导致绕组内部接触不良、接触电阻增大,从而产生不平衡电流。
二、防范措施1.加强负荷管理:合理调整各相负荷,使得变压器的各相负荷能够尽量保持平衡。
可以通过定期巡检变压器负荷情况,及时调整各相负荷,避免负荷不平衡导致的不平衡电流产生。
2.提高中性点接地质量:确保变压器中性点接地电阻均匀、接地良好,可采用敷设大面积接地网或增加接地电极的方式,提高接地电阻的稳定性和准确性。
3.定期检测和维护:定期进行变压器的巡视和运行状态监测,及时检测和排除绝缘老化、接触不良等内部故障因素。
此外,还应定期检测变压器的绕组温度、油位、油质等参数,确保变压器的正常运行。
4.安装差动保护装置:差动保护装置是防范变压器不平衡电流的重要手段,它能够检测变压器各相电流的差值,当差值超过设定值时,及时发出警报或切断电源,防止不平衡电流对变压器造成损坏。
总结起来,变压器差动保护中的不平衡电流是由不平衡负荷、不对称接地和变压器内部故障等因素共同导致的。
为了防范不平衡电流的产生,需要加强负荷管理、提高中性点接地质量、定期检测和维护变压器,并安装差动保护装置等措施,保证变压器的正常运行和保护。
这样可以有效降低不平衡电流产生的风险,延长变压器的使用寿命,提高电网的安全稳定性。
简述变压器差动保护中产生不平衡电流的原因及消除措施
变压器差动保护中产生不平衡电流的原因主要有以下几点:
1. 变压器内部绕组故障:如绕组短路、接地故障等,会导致绕组电流不平衡。
2. 变压器连接线路不平衡:如三相线路电阻不均、接地不均等,会导致变压器输入输出电流不平衡。
3. 变压器负载不平衡:变压器的负载分布不均,或负载变化较大,也会导致输入输出电流不平衡。
消除变压器差动保护中产生的不平衡电流的主要措施包括:
1. 均衡变压器负载:通过调整变压器负载分布,使三相负载接近平衡,可以减小不平衡电流的产生。
2. 检修变压器内部故障:及时发现绕组短路、接地故障等问题,并及时修复。
3. 检查线路连接和接地情况:确保变压器输入输出线路的连接和接地均衡,避免线路阻抗不均引起的不平衡电流。
4. 使用差动保护装置:差动保护装置可以检测到不平衡电流,当不平衡电流超过设定值时,可以及时切断电路,保护变压器安全运行。
5. 定期检测变压器的运行状态,包括输入输出电流的平衡情况,及时发现问题并采取相应措施。
分析变电站主变压器差动保护的不平衡电流产生的原因1. 引言1.1 引言在电力系统中,变电站主变压器是承担着电能传输和分配的重要设备,其正常运行对于保障电网的稳定运行至关重要。
而主变压器的差动保护则是保护主变压器不受外部故障影响,确保其安全可靠运行的重要保护手段。
差动保护是指通过比较主变压器不同部分的电流差值,来判断主变压器是否存在故障。
正常情况下,主变压器的各个相线电流应该是相等的,当有故障发生时,各相线的电流就会出现不同,形成差电流。
差动保护系统通过监测这种差电流来及时判断主变压器是否存在故障,并采取相应的保护动作。
在实际运行中,主变压器差动保护有时会出现不平衡电流的情况,导致误动作或漏动作的发生。
这些不平衡电流的产生往往与短路故障、绝缘损坏、接地故障等因素有关。
本文将从这些方面进行分析,以便更好地理解主变压器差动保护中不平衡电流的产生原因。
2. 正文2.1 主变压器差动保护原理主变压器差动保护是保护变电站主变压器的一种重要保护方式,其原理是通过比较主变压器两侧的电流差值,来判断主变压器是否发生故障。
在正常情况下,主变压器的输入电流应该等于输出电流,即为平衡状态。
而一旦主变压器发生故障,输入输出电流的差值就会出现不平衡,从而触发差动保护动作。
主变压器差动保护系统通常由差动电流继电器、比率变压器以及保护控制装置等组成。
差动电流继电器通过比较主变压器两侧的电流大小,当电流差值超过设定阈值时,会发出保护信号,切断主变压器电源,以保护主变压器不受进一步损坏。
差动保护中的不平衡电流是差动保护动作的关键。
不平衡电流的产生往往与主变压器的故障有关。
接下来我们将分析不平衡电流产生的主要原因,包括短路故障、绝缘损坏和接地故障。
通过对这些原因的深入分析,可以更好地理解主变压器差动保护系统的工作原理,提高主变压器的保护性能,确保电网运行的安全稳定。
2.2 差动保护中的不平衡电流差动保护中的不平衡电流是指在主变压器差动保护系统中,由于各种原因导致主变压器两侧的电流不平衡,从而影响差动保护的灵敏度和可靠性。
分析变电站主变压器差动保护的不平衡电流产生的原因
主变压器内部绕组的不平衡是不平衡电流产生的主要原因之一。
主变压器内部的绕组
受到制造工艺、绝缘材料、接地方式等诸多因素的影响,容易出现一些不均匀分布的情况。
这样就会导致主变压器中绕组的电阻、电感、容量等参数存在一定的不平衡,进而产生差
动电流。
负载的不平衡也是不平衡电流产生的重要因素之一。
主变压器的负载通常是通过三相
线路进行供电的,而不同用户的用电负载不一定相同,可能存在不对称的情况。
某一相的
负载较大,而其他两相的负载较小,这就会导致主变压器的负载不平衡,进而产生不平衡
电流。
主变压器的接地方式也会影响差动保护的不平衡电流问题。
主变压器的接地方式可以
分为星形接地和三角接地两种。
星形接地时,由于每个相之间有一个接地电抗器,可能会
导致不同相之间存在一定的接地电流差异,从而产生不平衡电流。
而三角接地时,由于每
个相都直接接地,理论上不会产生不平衡电流。
还有一些外部因素也可能对不平衡电流产生影响。
线路故障、继电器故障、传感器元
件的误差等都可能导致不平衡电流的产生。
主变压器差动保护的不平衡电流产生是由于主变压器本身的不平衡特性、负载的不平衡、接地方式以及一些外部因素的影响共同作用的结果。
在实际应用中,需要对这些因素
进行综合考虑,并采取相应的措施来减小不平衡电流的影响,保证差动保护的准确性和可
靠性。
变压器差动保护的不平衡电流产生原因和防范措施1、前言变压器差动保护是按照循环电流原理构成的。
双绕组变压器,在其两侧装设电流互感器。
当两侧电流互感器的同极性在同一方向,则将两侧电流互感器不同极性的二次端子相连接(如果同极性端子均置于靠近母线一侧,二次侧为同极相连),差动继电器的工作线圈并联在电流互感器的二次端子上。
在正常运行或外部故障时,两侧的二次电流大小相等,方向相反,在继电器中电流等于零,因此差动保护不动作。
然而,由于变压器实际运行中引起的种种不平衡电流,使得差动继电器的动作电流增大,从而降低了保护的灵敏度。
2、产生的原因不平衡电流的产生有稳态和暂态二方面。
稳态不平衡电流产生的原因:(1)变压器高低压侧绕组接线方式不同;(2)变压器各侧电流互感器的型号和变比不相同;(3)带负荷调分接头引起变压器变比的改变。
暂态不平衡电流主要是由于变压器空载投入电源或外部故障切除,电压恢复时产生的励磁涌流。
3、影响和防范措施下面就以上几种变压器差动保护的不平衡电流产生原因和防范措施进行阐述。
3.1变压器高低压侧绕组接线方式不同的影响和防范措施:3.1.1变压器接线组别对差动保护的影响对于Y,y0接线的变压器,由于一、二次绕组对应相的电压同相位,故一、二次两侧对应相的相位几乎完全相同。
而常用的Y,d11接线的变压器,由于三角形侧的线电压,在相位上相差30°,故其相应相的电流相位关系也相差30°,即三角形侧电流比星形侧的同一相电流,在相位上超前30°,因此即使变压器两侧电流互感器二次电流的数值相等,在差动保护回路中也会出现不平衡电流。
3.1.2变压器接线组别影响的防范措施为了消除由于变压器Y,d11接线而引起的不平衡电流的影响,可采用相位补偿法,即将变压器星形侧的电流互感器二次侧接成三角形,而将变压器三角形侧的电流互感器二次侧接成星形,从而把电流互感器二次电流的相位校正过来。
相位补偿后,为了使每相两差动臂的电流数值近似相等,在选择电流互感器的变比nTA 时,应考虑电流互感器的接线系数KC后,即差动臂的电流为KCI1/nTA。
变压器差动保护的不平衡电流产生原因和防范措施变压器差动保护是变压器保护的一种重要保护装置,主要用于检测和保护变压器的差动电流。
当变压器的相间绕组短路时,差动电流保护可以及时地发现这种故障,并及早切断故障回路,保护变压器不受损坏。
然而,在实际运行中,变压器差动保护也面临着一些问题,如不平衡电流的产生。
不平衡电流的产生原因主要有以下几点:1.变压器本身性能不一致:当变压器的高、中、低压绕组参数不一致时,会导致绕组之间的电流分布不均匀,从而产生不平衡电流。
2.运行负载不均衡:当变压器的负载不均衡时,会导致不同相间绕组的电流不均衡。
例如,在三相不对称负载情况下,导致变压器中的A、B、C相电流不相等,从而产生不平衡电流。
3.变压器内部故障:当变压器的高、中、低压绕组之间发生短路故障时,会导致电流分布不均匀,进而引起不平衡电流。
针对不平衡电流产生的原因,可以采取以下防范措施:1.选择合适的变压器:在变压器的选型过程中,应根据实际情况选择合适的变压器,确保其高、中、低压绕组参数一致,减小不平衡电流的产生。
2.加强负载管理:对变压器的负载进行合理规划和管理,尽量保持负载的平衡。
例如,对供电系统的三相负载进行优化配置,避免长时间的不平衡运行。
3.定期检测变压器:定期进行变压器的差动保护装置的监测和检测,及时发现变压器内部故障,切断故障回路,防止进一步损坏。
4.增强维护与保养:定期对变压器进行检查和维护,加强绝缘检测和维护,防止因绝缘不良引起不平衡电流。
总之,不平衡电流是导致变压器差动保护失效的一个重要原因,需要采取相应的防范措施。
通过选择合适的变压器、加强负载管理、定期检测变压器以及增强维护与保养,可以有效减少不平衡电流的产生,提高变压器差动保护的可靠性和有效性,确保变压器的安全运行。
变压器差动保护的不平衡电流产生的原因
1.变压器内部绕组连接不均匀:变压器的主辅绕组之间存在连接不均匀、接触不良等问题,使得电流在不同的绕组之间不平衡,从而产生不平
衡电流。
2.变压器内部故障:变压器内部可能存在绕组短路、绝缘损坏等故障,导致电流在不同绕组之间产生不平衡。
例如,当发生绕组短路时,故障点
附近的绕组电流明显升高,导致差动电流增大,从而触发差动保护装置。
3.电源电压不平衡:供电变压器的三相电压不平衡会导致变压器风险
侧和绕组之间的电流不平衡,进而引起不平衡电流。
例如,当供电电压中
某一相电压降低,该相的电流会显著增大,从而导致差动电流的不平衡。
4.负载不平衡:变压器负载不均匀时,会引发绕组电流不平衡。
例如,当负载电流在不同相之间分布不均匀时,差动电流就会产生不平衡。
5.动作装置的误差:变压器差动保护装置中的电流互感器可能存在制
造误差或安装不良,导致测量电流不准确,从而引起电流不平衡。
不平衡电流对变压器的正常运行会造成严重影响,例如会导致变压器
温升过高、绝缘损坏、减少运行寿命等。
为了保护变压器的安全运行,差
动保护装置需要能够及时准确地检测和判别出不平衡电流,并发出相应的
保护动作。

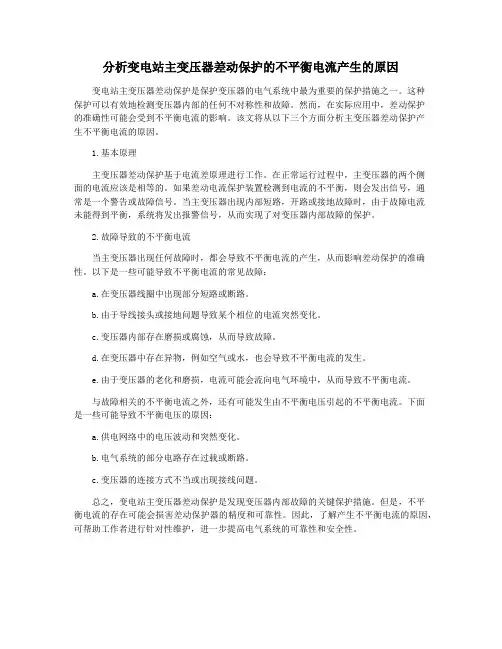

分析变电站主变压器差动保护的不平衡电流产生的原因变电站主变压器差动保护是保障电力系统安全稳定运行的重要保护装置,它的主要作用是对主变压器进行差动保护,防止主变压器发生故障时对电力系统造成严重影响。
在实际运行中,差动保护系统可能会受到不平衡电流的影响,导致保护动作误动作或保护失灵,从而影响电力系统的安全运行。
分析主变压器差动保护的不平衡电流产生的原因对于保障电力系统的安全稳定运行具有重要意义。
一、不平衡电流的产生原因1.主变压器故障主变压器绕组内部可能会由于故障产生不平衡电流,这种故障包括短路故障、匝间故障等。
这些故障会导致绕组内部的电流不平衡,从而影响差动保护的正常运行。
2.PT(电压互感器)失调差动保护系统需要对主变压器两端的电压进行检测才能进行差动计算,而PT的失调会导致差动保护系统测量到的电压不平衡,从而产生不平衡电流。
4.负载不平衡负载不平衡也是产生不平衡电流的重要原因之一,不同的负载导致主变压器两端的电流不平衡,从而影响差动保护的正常运行。
5.系统接地故障电力系统的接地故障也会导致不平衡电流的产生,从而对主变压器差动保护系统产生影响。
二、不平衡电流对主变压器差动保护的影响1. 保护动作误动作不平衡电流会导致差动保护系统产生误动作,使得差动保护系统错误地判定主变压器发生故障,并进行保护动作。
这会导致设备的不必要停运,从而影响电力系统的正常运行。
三、减少不平衡电流产生的措施1. 定期检测PT和CT定期对PT和CT进行校验和检测,确保其准确可靠,避免PT和CT的失调或误差对差动保护系统造成影响。
2. 负载均衡合理规划负载,避免负载不平衡对主变压器差动保护系统的影响,保证主变压器两端电流的平衡。
3. 提高维护水平提高维护人员的维护水平,及时发现和排除主变压器故障,减少故障对差动保护系统的影响。
变压器差动保护中不平衡电流产生原因及克服措施浅析摘要】本文从变压器差动保护的动作原理出发,分析出差动保护误动的主要原因是不平衡电流,从而对差动保护中不平衡电流产生原因进行了详细分析,阐述了不平衡电流的克服措施,为保障变压器差动保护的正确灵敏动作找到了方向。
【关键词】变压器;差动保护;不平衡电流;1 引言电力是国民经济中的重要基础性产业,而变压器又是电力系统中的核心设备,其重要度重要度就如同汽车的发动机一样,因此变压器的安全稳定运行对于国民经济而言关系重大。
而差动保护作为变压器的主保护,保证在变压器发生内部故障时快速动作跳闸,所以对变压器差动保护的动作原理进行分析和理解就更能缩短主变内部故障时的处理时间,保证电力系统的稳定运行。
2 变压器的差动保护原理分析2.1差动保护的定义和工作原理当变压器内部发生某些短路性故障的时候,在变压器各侧的电流互感器二次回路中将产生大相同,相位不同的短路电流,当这些短路电流的向量和即差流达到一定值时,跳开变压器各侧断路器的保护,就是变压器差动保护。
变电站主变压器的差动保护是其主保护,主要是保护变压器单相匝间、变压器绕组内部以及引出线上发生的各种短路故障。
理论上来讲,正常运行及外部故障时,差动回路电流为零,而两侧的电流互感器按差接法接线,在正常和外部故障时,流入继电器的电流为两侧电流之差,其值接近为零,继电器不动作。
内部故障时,流入继电器的电流为两侧电流之和,其值为短路电流,继电器动作。
2.2差动保护的作用在变电站的主变压器差动保护装置中有速断保护、本体保护和差动保护三种,主要是在变压器发生故障的时候采取一系列的保护动作,首先是瞬间跳开高低压断路器,然后把变压器和电源隔离开,从而实现主变压器的保护,避免造成不必要的损坏。
2.3差动保护误动作的原因分析从理论上讲,主变压器差动保护的应用基于基尔霍夫电流定律,能够在较短的时间内灵敏的切除主变压器的内部故障;在切除外部故障的时候,可靠的避免励磁涌流;此外,无论是在正常运行的情况下,还是在遇到外部故障的时候,都能够躲避不平衡电流,不会产生因过励磁而造成的误动作。
智能变电站差动保护不平衡电流产生的原因发布时间:2021-01-14T02:10:49.278Z 来源:《中国电业》(发电)》2020年第23期作者:马丽明宝音图[导读] 国家电网有限公司以信息化、自动化、互动化为发展方向,为智能电网提供有力支撑,同时变电站要紧跟时代互联网发展,以求达到智能变电站的数字化、网络化、规范化,从而保障电力设备工作效率,促进电力能源信息相互间沟通共享。
内蒙古电力(集团)有限责任公司阿拉善电业局内蒙古阿拉善盟 750306摘要:智能变电站是建立在传统变电站基础上的一大进步,但在实际运行中却存在许多问题,因此能否正常使用智能变电站成为了被关注的主要对象。
而在智能变电站差动保护上,由于智能变电站差动保护不平衡电流产生的原因诸多,且与常规变电站不同,因此要根据实际情况分析其不平衡电流产生的原因,首先研究说明因何种原因导致智能变电站差动保护不平衡电流的产生,其次要拿出相应的应对策略,从而有效避免智能变电站在建设和运作中存在的问题。
关键词:智能变电站;差动保护;不平衡电流国家电网有限公司以信息化、自动化、互动化为发展方向,为智能电网提供有力支撑,同时变电站要紧跟时代互联网发展,以求达到智能变电站的数字化、网络化、规范化,从而保障电力设备工作效率,促进电力能源信息相互间沟通共享。
目前我们主要致力于智能变电站的三方面的内容:一、健全智能变电站构造方式和完善智能变电站功能;二、提高设备及装置使用性能;三、改进智能变电站检查修复策略。
智能变电站在迎来变电站一大进步的同时也存在诸多运行检修的问题,其中不平衡电流产生原因也与常规电站不同,因此不可以将其产生的原因同以往的方式处理,所以我们需要研究智能变电站差动保护电流不平衡的原因,从而保障智能变电站的正常运行使用。
一、不平衡电流产生的原因1.1电流互感器电流互感器是一个带铁芯的非线性元件,励磁电流在变换电流过程中极其重要,且因额定电压在变压器两侧的不同,所以会在变压器两侧安装不同型号的电流互感器,从而导致了励磁电流在变压器两侧产生了不同的电流。
智能变电站差动保护不平衡电流产生原因摘要:目前,我国是智能化快速发展的新时期,智能变电站在运行维护上存在着新的问题,在差动保护方面,智能变电站差动保护的不平衡电流产生的原因和常规站不尽相同。
本文分析了智能站差动保护不平衡电流产生的原因,并说明了这些原因的产生不只是由于设备误差,也有可能和电流互感器变比设置、合并单元延时参数设置、保护软压板投退不当等因素有关,这些都是智能变电站在建设和运行时存在的缺陷。
将这些缺陷按照影响大小分类,并研究了对应的排查方法。
关键词:智能变电站;差动保护;不平衡电流;保护检修;SV通道引言变压器是电力系统中的重要供电元件,具有改变电压、传递电能的作用,是保障电网安全、经济运行的基础。
其运作的可靠性关乎变电站的整体安全,一旦出现故障,将严重影响供电可靠性和电网稳定性。
变压器差动保护可为电网安全、稳定运行提供可靠保证,在电网中具有举足轻重的作用。
本文结合一起主变差动保护动作的事故,通过检查现场的电力设备和事故记录,分析变压器差动保护跳闸的原因,为类似事故提供参考与借鉴。
1变电站变压器差动保护原理变电站变压器的差动保护,实际是通过在变压器的绕组上增设安装电流互感器、串入差动继电器实现。
变电站中目前常用的差动保护模式主要包括单相变压器的差动保护和三相变压器的差动保护两种类型。
若绕组其中一侧电流互感器母线侧的两个极性端子极性相同的时候,另外两个端子的极性不同且连接在一起;若母线侧的两个端子极性相同,则采用相同的极性连接二次侧,最后将差动继电器的工作线圈与电流互感器的二次侧端子进行并联连接。
在单相变压器当中,高侧的额定电流值和低侧的额定电流大小不一样,因此在电流互感器的选择中,需要考虑合适的变比,以保证相等的电流互感器二次电流(即差动继电器工作线圈电流值为0)。
为差动继电器设置合理的动作电流值,一般该值小于故障电流值。
以保证发生故障的时候,差动继电器会发生动作并切除电力变压器,起到故障时变压器的保护功能。
智能变电站变压器差动保护的不平衡电流产生原因分析
发表时间:2018-06-27T09:41:18.663Z 来源:《电力设备》2018年第6期作者:郭财[导读] 摘要:本文扼要分析智能变电站变压器合并单元采样差动保护的工作原理,分析导致智能变电站变压器差动保护产生不平衡电流异常的原因,并针对智能变电站变压器差动保护不平衡电流产生提出有效的防范措施,提高智能变电站变压器差动保护动作的正确性,防止保护装置误动,从而保证变压器的安全稳定运行。
(国网青海省电力公司检修公司青海西宁 810007)摘要:本文扼要分析智能变电站变压器合并单元采样差动保护的工作原理,分析导致智能变电站变压器差动保护产生不平衡电流异常的原因,并针对智能变电站变压器差动保护不平衡电流产生提出有效的防范措施,提高智能变电站变压器差动保护动作的正确性,防止保护装置误动,从而保证变压器的安全稳定运行。
关键词:智能变电站;差动保护;不平衡;合并单元前言
变压器的纵差保护作为变压器故障时的主保护,差动保护的保护范围是构成变压器差动保护的各侧电流互感器之间包围的设备,可以反映变压器的引线、内部线圈的匝间短路、大电流接地系统中线圈及引线的接地等故障。
变压器的差动保护是按照循环电流原理构成的,变压器各侧装设电流互感器,当各侧电流互感器的同极性相同一般减极性设置电流从母线流向变压器,在正常运行或外部故障时,各侧的二次电流大小相等、方向相反、差动电流为零,因此差动保护不动作。
与常规变电站相比智能变电站交流采样采用合并单元,在一次设备就近将来自电压、电流互感器的交流量通过合并单元进行时间数字的组合,组合后将采样数据以数字信号发送出去供保护装置、测控装置等使用。
在变压器实际运行中由于各种原因引起的不平衡电流使得差动电流增大,就可能造成保护误动。
在常规变电站内,因运行时间较长对各种不平衡电流已经有较完善防范措施,所以不至导致保护误动。
但智能变电站推广技术较短,相关技术不是很成熟,尤其是合并单元在处理数据采样及传输中出现问题较多,引起电流不平衡的现象较多,易引起保护误动,给电力系统稳定性带来较大隐患。
1、产生的原因
变压器正常运行的状态时,会产生不平衡电流,从而对差动保护造成影响。
常规变电站变压器差动不平衡电流的产生的原因有:在变压器正常运行时产生较大的励磁涌流,比如变压器在空载合闸的状态,或在切除故障中突然产生电压时有较大的励磁涌流,通常能达到额定电流的7倍左右,通过CT以二次电流的形式全部进入到保护当中,从而产生不平衡电流;变压器两侧接线不同产生的不平衡电流,变压器两侧的电流相位是由变压器的接线方式决定的,不同的接线方式,两侧的电流有一定相位差,即CT上两侧二次电流值虽然一样,但通过参考电压折算会产生不平衡电流;由CT变比误差产生的不平衡电流;由计算变比与标准变比不同产生的不平衡电流及带负荷调整变压器分接头位置改变产生的不平衡电流。
相对于常规站,智能变电站中由于引进合并单元,且运维人员对设备原理认识欠缺验收不到位等原因导致变压器差动异常时有发生。
由合并单元引起的的不平衡原因,有因各侧合并单元程序设计缺陷造成不同电流、电压量之间不同步产生不平衡电流;也有因智能变电站保护电流电压接收需要投入SV接收漏投产生不平衡电流;还有因装置虚端子额定延时错误造成不平衡电流。
2、影响和防范措施
在运维中,常规变电站中确定的几条不平衡电流在运维中已有比较完善的防范措施,下面就智能变电站变压器差动保护中的几种产生不平衡电流原因和防范措施进行阐述。
2.1 变压器合并单元程序设计缺陷的影响和防范措施
由于装置设计中的软、硬件等出现问题导致合并单元发送出数据异常导致保护误动。
应增加出厂前的测试项目,对要使用的装置软件硬件都必须经过国网公司检测合格且版本硬件均与入网测试合格的产品一致。
加强现场验收由于现场调试中对合并单元验收不重视在测试中部分项目未开展,应在验收细则中增加该类验收项目。
并采用专用的合并单元校验仪测试合并单元的绝对延时、稳态性能检验、动态性能检验等测试项目,测试装置数据正确性。
2.2 变压器压板未正确投入的影响和防范措施
智能变电站大量减少硬压板的设置,只有检修压板为硬压板,保护装置广泛采用软压板。
SV软压板(数据接收软压板)的主要功能是按MU投入状态控制本端是否接收处理采样数据。
智能变电站继电保护装置模拟量输入要求一个MU设置一个SV压板,此压板作用如下:SV接收软压板投入时,该链路中的采样值才参与保护计算,否则不参与保护计算同时显示为0;SV接收软压板投入时,对该链路状态进行检测,包括断链、失步和接收不匹配;SV接收软压板投入时,对该链路所包含采样进行品质异常、检修不一致、双AD不一致、交流断线和交流反序的判别。
SV接收软压板位于保护装置内部,其功能是控制保护装置是否处理SV报文中的数据。
此压板相当于PT、CT的二次连线。
退出间隔SV接收软压板相当于封CT,退出母线电压SV接收软压板相当于断开PT二次。
退出SV接收软压板后,保护装置面板上会显示该SV报文的电流信息,但不用于保护计算以及逻辑判断。
当保护装置SV软压板与实际运行状态不一致时就会造成保护误动或拒动,造成事故扩大。
应加强智能变电站保护装置的“SV投入”软压板的管理,在运规编制中严格执行国网间隔检修压板投退要求进行编写,保证运规正确性,运维人员在操作过程中,应严格执行操作票制度,并与运规一致。
2.3 额定延时错误的影响和防范措施
主变保护装置采样来自不同合并单元时,各侧测样数据同步问题可能会导致保护装置采样数据异常,导致保护不正确动作。
合并单元的延时主要是由合并单元自身采样到各插件数据传输延时导致。
当交流电流、电压经合并单元转换为数字量输出时就会产生延时,延时主要有A/D变换时间、插件数据接收时间、CPU数据处理时间和光口插件数据发送延时。
不同厂家由于软、硬件不同,合并单元的延时也不相同。
为了消除保护装置接收到不同合并单元采样数据不同步的问题,通常采用额定延时来消除,即所有合并单元发出的电流电压都等待一定的时间后再将电流电压输出给保护测控装置,保护测控装置解析数据报文中的时标,并通过额定延时进行时间或相角补偿,来消除各侧采样不同步的影响。
为了避免由于矢量计算导致的差流及合并单元额定延时不正确对保护同步计算产生较大影响,验收调试中运维人员必须清楚装置采样同步原理和实现方法并增加对合并单元对额定延时的测试,以避免因多个合并单元额定延时设置错误导致的保护异常。
3、结语
综上所述,随着各个电压等级的智能变电站相继投入运行,智能化变电站作为智能电网的基础在电网的调度控制、智能应用带来了极大的改变,同时在日常运行中智能设备的异常或事故处理等问题也要进一步研究并完善,但只要发现问题解决问题,逐步改进,就能保障电网安全稳定运行。
参考文献:
[1]张道银,张小飞,赵汝英.智能变电站故障诊断技术研究[J]. 电力信息与通信技术. 2013(07)
[2]刘伟良,敖非,李刚,李辉.智能变电站检修及数据异常处理机制与试验验证[J]. 湖南电力. 2013(S1)
[3]宋述勇,郝伟,李瑞.智能变电站检修机制探讨[J]. 山西电力. 2013(02)
[4]贾敏敏,徐雄军,周明星,陶骞.智能变电站与传统变电站二次设备定检差异探讨[J]. 湖北电力. 2013(01)
[5] 周泽昕,王兴国,杜丁香,李岩军,李明.一种基于电流差动原理的变电站后备保护[J]. 电网技术. 2013(04)。
