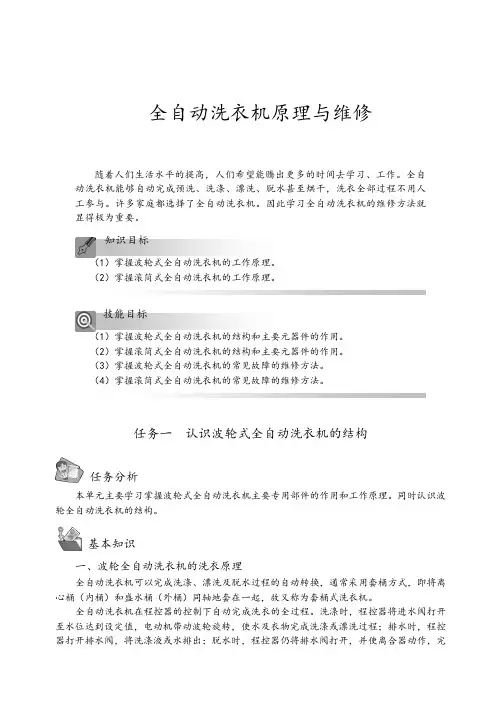

..全自动洗衣机原理与维修随着人们生活水平的提高,人们希望能腾出更多的时间去学习、工作。
全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干,洗衣全部过程不用人工参与。
许多家庭都选择了全自动洗衣机。
因此学习全自动洗衣机的维修方法就显得极为重要。
知识目标(1)掌握波轮式全自动洗衣机的工作原理。
(2)掌握滚筒式全自动洗衣机的工作原理。
技能目标(1)掌握波轮式全自动洗衣机的结构和主要元器件的作用。
(2)掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
(3)掌握波轮式全自动洗衣机的常见故障的维修方法。
(4)掌握滚筒式全自动洗衣机的常见故障的维修方法。
任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。
同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换,通常采用套桶方式,即将离心桶(内桶)和盛水桶(外桶)同轴地套在一起,故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时,程控器将进水阀打开至水位达到设定值,电动机带动波轮旋转,使水及衣物完成洗涤或漂洗过程;排水时,程控器打开排水阀,将洗涤液或水排出;脱水时,程控器仍将排水阀打开,并使离合器动作,完成机械转换,电动机带动离心桶高速旋转,完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水,为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电,这时打开自来水龙头,水不会流入洗衣机;当线圈通电后,阀被打开,..自来水通畅地流入洗衣机。
出水口电磁铁接线端子阀体进水口橡胶阀接线端子 线圈绝缘层 线圈 阀心骨架 弹簧 阀芯 壳体塑料导阀导管 塑料限流垫 橡胶限流垫过滤网实物图 结构图图7-1 进水电磁阀实物图和结构图进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
全自动洗衣机电路原理图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型,电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择,分两档:普通水流与柔和水流;K2用于洗衣周期选择,可以选择洗涤、漂洗和脱水三个过程;K5是暂停开关;K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是:洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1.涤过程通电后,洗衣机进入暂停状态,以便放好衣物。
若不选择洗衣周期,则洗衣机从洗涤过程开始。
当按暂停开关键K5时,进入洗涤过程。
首先进水阀FV通电,打开进水开关,向洗衣杨供水;当到达预定水位时,水位开关K4接通,进水阀断电关闭,停止进水;电机MO接通电源,带动波轮旋转,形成洗衣水流。
电机MO是一个正反转电机,可以形成往返水流,有利于洗涤衣物。
2.脱水过程洗涤或漂洗过程结束后,电机MO停止转动,排水阀MG通电,开始排水。
排水阀动作时,带动离合器动作,使电机可以带动内桶转动。
当水位低到一定值时,水位开关K4断开,再经过一段时间后,电机开始正转,带动内桶高速旋转,甩干衣物。
3.漂洗过程与洗涤过程操作相同,只是时间短一些。
全部洗衣工作完成后,由蜂鸣器发出音响,表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成,该控制器具有以下特点:(1)具有较强的抗干扰能力,当受到外部强干扰,程序出错时,可以自动使系统复位重新执行程序。
(2)采用无噪声、无电磁干扰的双向晶闸管作为控制元件,控制电磁阀和电机。
全自动洗衣机原理与维修随着人们生活水平的提高,人们希望能腾出更多的时间去学习、工作。
全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干,洗衣全部过程不用人工参与。
许多家庭都选择了全自动洗衣机。
因此学习全自动洗衣机的维修方法就显得极为重要。
知识目标(1)掌握波轮式全自动洗衣机的工作原理。
(2)掌握滚筒式全自动洗衣机的工作原理。
技能目标(1)掌握波轮式全自动洗衣机的结构和主要元器件的作用。
(2)掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
(3)掌握波轮式全自动洗衣机的常见故障的维修方法。
(4)掌握滚筒式全自动洗衣机的常见故障的维修方法。
任务一 认识波轮式全自动洗衣机的结构任务分析本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。
同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换,通常采用套桶方式,即将离心桶(内桶)和盛水桶(外桶)同轴地套在一起,故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时,程控器将进水阀打开至水位达到设定值,电动机带动波轮旋转,使水及衣物完成洗涤或漂洗过程;排水时,程控器打开排水阀,将洗涤液或水排出;脱水时,程控器仍将排水阀打开,并使离合器动作,完成机械转换,电动机带动离心桶高速旋转,完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水,为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电,这时打开自来水龙头,水不会流入洗衣机;当线圈通电后,阀被打开,自来水通畅地流入洗衣机。
出水口电磁铁接线端子阀体进水口橡胶阀接线端子 线圈绝缘层 线圈 阀心骨架 弹簧 阀芯 壳体塑料导阀导管 塑料限流垫 橡胶限流垫过滤网实物图结构图图7-1 进水电磁阀实物图和结构图进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
普通电脑控制型洗衣机的电路原理与检测电脑控制型洗衣机的控制系统采用了电脑控制技术,下面以小天鹅 XQB30-8 型全自动洗衣机为例进行介绍。
该机的电气系统图及电路原理图如下所示。
1.工作原理(1)电源电路如上图所示,接通电源开关 S 后,市电电压通过 C1 滤波后,加到变压器 Tr 的一次绕组上,由它降压后输出 10V 左右(与市电电压高低有关)的交流电压。
该电压经 VD1~VD4全桥整流、C1 滤波产生 14V 直流电压,再通过限流电阻 R3、稳压管 VD5、二极管 VD6、调整管 VT1 稳压输出 5.6V 电压。
该电压一路通过 VD8 输出,经 C6 滤波后为操作控制电路供电;另一路通过 VD7 输出,经 C4、C5 滤波后,为微处理器(CPU)IC(14021WFW)等电路供电。
市电输入回路的 ZNR 是压敏电阻,它的作用是防止市电电压过高损坏变压器 Tr 等元器件。
市电电压升高时,ZNR 击穿,使输入回路的熔断器熔断(图中未画出),实现市电过电压保护。
(2)CPU 电路如图所示,CPU 电路是以IC(14021WFW)为核心构成的,14021WFW 的引脚功能如下表所示。
5V 供电:接通开关 S,待电源电路工作后,由其输出的 5V 电压经电容 C4、C5 滤波,加到 IC 的供电端脚,为 IC 供电。
复位:该机的复位电路由 IC 和脚外接的 R22、C10 构成。
该电路在开机瞬间为 IC 内的存储器、寄存器等电路提供复位信号,使它们清零复位。
经一段时间的延迟后复位结束,IC 开始工作。
时钟振荡:IC 得到供电后,它内部的振荡器与、脚外接的晶体振荡器 JZ 和移相电容 C11、C12 通过振荡产生时钟信号。
该信号经分频后协调各部位的工作,并作为 IC 输出各种控制信号的基准脉冲源。
(3)市电欠电压保护电路如图所示,市电电压经变压器 Tr 降压,再通过 VD1~VD4 桥式整流、C2 滤波后产生的直流电压,经 R1、R2 分压后产生取样电压。
全自动洗衣机原理及电路图全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型,电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择,分两档:普通水流与柔和水流;K2用于洗衣周期选择,可以选择洗涤、漂洗和脱水三个过程;K5是暂停开关;K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是:洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1.涤过程通电后,洗衣机进入暂停状态,以便放好衣物。
若不选择洗衣周期,则洗衣机从洗涤过程开始。
当按暂停开关键K5时,进入洗涤过程。
首先进水阀FV 通电,打开进水开关,向洗衣杨供水;当到达预定水位时,水位开关K4接通,进水阀断电关闭,停止进水;电机MO接通电源,带动波轮旋转,形成洗衣水流。
电机MO是一个正反转电机,可以形成往返水流,有利于洗涤衣物。
2.脱水过程洗涤或漂洗过程结束后,电机MO停止转动,排水阀MG通电,开始排水。
排水阀动作时,带动离合器动作,使电机可以带动内桶转动。
当水位低到一定值时,水位开关K4断开,再经过一段时间后,电机开始正转,带动内桶高速旋转,甩干衣物。
3.漂洗过程与洗涤过程操作相同,只是时间短一些。
全部洗衣工作完成后,由蜂鸣器发出音响,表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成,该控制器具有以下特点:(1)具有较强的抗干扰能力,当受到外部强干扰,程序出错时,可以自动使系统复位重新执行程序。
电气控制课程设计专业:自动化班级:动1101姓名:学号:*********指导教师:侯兰州交通大学自动化与电气工程学院2014年 07 月 10 日全自动洗衣机的PLC控制系统设计1设计任务1.1任务描述洗衣机的工作流程由进水、洗衣、排水和脱水4个过程组成。
全自动洗衣机的进水、洗衣、排水和脱水是通过水位开关、电磁进水阀和电磁排水阀配合进行控制,从而实现全自动控制运行,直至洗衣结束。
高、中、低水位开关分别用来控制进水到洗衣机内高、中、低水位;电磁进水阀起着通/断水源的作用。
进水时,电磁进水阀打开,将水注入;排水时,电磁排水阀打开,将水排出;洗衣时,洗涤电动机启动;脱水时,脱水桶启动。
1.2控制要求洗衣机洗衣洗衣时间为40分钟到1小时左右,这里为了方便按以下要求设计。
1.2.1“正常运行”工作方式控制要求:(1)按下启动按扭及水位选择开关(高、中、低),开始进水,达到设定水位(高、中、低)后停止进水,停止2秒后开始洗涤;(2)洗涤时,正转30秒,停2秒,然后反转30秒,停2秒;(3)如此循环5次,总共320秒后开始排水,排空后脱水30秒;(4)开始清洗,重复(1)~(4)步骤,共清洗两遍;(5)清洗完成,报警3秒并自动停机。
1.2.2.“强制停止”工作方式控制要求:若按下停车按扭,全自动洗衣机停止自动运行状态,开始进入强制停止运行状态。
要求能够实现手动排水(不脱水)和手动脱水(不计数)的功能。
2全自动洗衣机PLC控制系统的选型和I/O地址分配2.1全自动洗衣机PLC控制系统选型全自动洗衣机PLC控制系统采用西门子公司的S7-300系列PLC控制器。
2.2 I/O地址分配根据设计思路,元器件地址分配如表1所示。
全自动洗衣机控制系统PLC 外部接线图有11个输入部分和7个输出部分,输入部分有启动按钮和停止按钮、高、中、低水位选择开关、水排空检测开关、高、中、低水位检测开关、手动排水开关和手动脱水开关,输出部分有报警器、开始自动运行指示灯、进水电磁阀、排水电磁阀、正转、反转控制继电器和脱水桶控制继电器。
全自动洗衣机电路原理图
全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型,电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序
洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择,分两档:普通水流与柔和水流;
K2用于洗衣周期选择,可以选择洗涤、漂洗和脱水三个过程;
K5是暂停开关;
K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是:洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1.涤过程
通电后,洗衣机进入暂停状态,以便放好衣物。
若不选择洗衣周期,则洗衣机从洗涤过程开始。
当按暂停开关键K5时,进入洗涤过程。
首先进水阀FV通电,打开进水开关,向洗衣杨供水;当到达预定水位时,水位开关K4接通,进水阀断电关闭,停止进水;电机MO接通电源,带动波轮旋转,形成洗衣水流。
电机MO是一个正反转电机,可以形成往返水流,有利于洗涤衣物。
2.脱水过程
洗涤或漂洗过程结束后,电机MO停止转动,排水阀MG通电,开始排水。
排水阀动作时,带动离合器动作,使电机可以带动内桶转动。
当水位低到一定值时,水位开关K4断开,再经过一段时间后,电机开始正转,带动内桶高速旋转,甩干衣物。
3.漂洗过程
与洗涤过程操作相同,只是时间短一些。
全部洗衣工作完成后,由蜂鸣器发出音响,表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理
洗衣机控制器由单片机Z86C09作为控制器的核心所构成,该控制器具有以下特点:
(1)具有较强的抗干扰能力,当受到外部强干扰,程序出错时,可以自动使系统复位重新执行程序。
(2)采用无噪声、无电磁干扰的双向晶闸管作为控制元件,控制电磁阀和电机。
(3)具有欠压和过压保护,欠压时,控制器不工作;超压时,保护电路起作用。
(4)具有瞬间掉电保护功能,电源短时间停电后,电压恢复时,能够维持原运行程序的工作状态并继续完成洗衣程序。
(5)各种操作和洗衣机的运行状态均用LED显示。
下面分别介绍各部分的特点及组成原理。
1.单片机Z86C09
Z86C09是Z8系列单片机中最简单的一种,成本较低。
采用COMS结构,具有耗电少、抗干扰力强和工作电压宽等特点,可在2.5~5.5V的电压范围内工作。
Z86C09有14条I/O线,P2.0~P2.7是双向I/O口,可以按位设置输入或输出。
P3口中P3.1~3.3规定为输入口,可作为输入端或中断请求端。
P3.4~P3.6规定为输出口。
Z86C09内部含有2个多功能定时/计数器,2K字节的ROM和144字节的寄存器阵列。
2.电源电路部分
控制器的电源由变压器B、整流二极管D14~D19、滤波电容C1和稳压集成电路7806组成。
7806输出的电压分三路分别用于晶闸管触发,提供键盘输入和LED显示,以及提供单片机的电源。
后两路各经过一个二极管和一个电容,当7806的输出电压下降时,还可以依靠电容保持的能量,维持电路再工作一段时间。
晶体管T11、T10和稳压管DW组成欠压保护电路。
当电源电压不足,T11的基极电压小于3.9V时,T11截止,T10也截止。
Z86C09的P3.1端没有电压,常为低电平。
T12截止,造成T5~T9的发射极均悬空,因此T5~T9截止,不受Z86C09控制。
这时,虽然Z86C09能够正常工作,但外围控制元件全部关断,洗衣机不工作。
单片机的P3.1端输入判别欠压保护电路工作状态的信号,只有当电压正常后,单片机才开始执行洗衣程序。
当电源电压超过使用电压时,压敏电阻MR的阻值会突然变小,使电压不能超过保护电压值,当过压时间较长时,则会烧断保险丝RD。
3.过零检测电路
过零检测电路由晶体管T14,变压器B和二极管D17~D19组成。
D17起隔离作用,在电压为零时,脉动电压为零,T14截止。
由于T14的集电极电阻接到T10的集电极,只有在T10导通,即电源电压正常,T14才能在电源电压过零时输出高电平。
Z86C09的P3.1端检测过零信号。
4.键盘和显示电路
键盘由K1~K6组成,其中K3、K4是检测开关,按键状态的检测采用扫描方法,由单片机的P3.4~P3.6输出扫描信号,使晶体管T1~T3轮流导通,T1~T3输出的高电平通过二极管D1~D6后扫描每个键。
6个键分为两组,按键信号由P3.2和P3.3输入。
P3.2和P3.3常态为低电平,当按下某一键,并且高电平扫描到这个键时,P3.2或P3.3输入才变为高电平。
Z86C09检测到这个高电平,再根据当前扫描到哪一位,即可判别出哪个键按下,D1~D6的作用是防止多个键同时按下时,对三条扫描线产生的短路。
显示电路由LED1~LED7组成。
显示方式采用动态扫描方式,列扫帚信号线与行扫帚线共用,行显示信号直接由Z86C09的P2.4~P2.6驱动。
由于LED要求的亮度不,所以驱动电流不大,约9mA。
每个LED显示的时间是总的显示时间的1/3,平均电流约为3mA。
5.双向晶闸管触发电路
双向晶闸管采用直流触发,晶闸管的门极由晶体管T5~T8控制,晶体管导通时,触发双向晶闸管导通,第Ⅱ~Ⅲ象限触发,T5~T8的集电极电阻用于限流。
由于1A和3A的双向晶闸管所需要的触发电流较小,容易受外界的干扰。
为了提高系统的抗干扰能力,在1A和3A
的双向晶闸管触发回路中各并联一个0.01uF的电容,抑制瞬时的干扰信号。
两个8A的双向晶闸管用于控制电机MO正转和反转。
这两个晶闸管在任何时候最多只允许一个导通,如果两个同时导通,则会损坏晶闸管。
两个8A双向晶闸管的两个主电极上并联一个100Ω的电阻和0.01uF的电容组成阻容回路,用来吸收双向晶闸管两主电极之间的瞬时电压脉冲,保护双向晶闸管。
附:文中的单片机也可采用AT89S51等来构成。
