XQG50-8型全自动滚筒洗衣机电路图

洗衣机电路图解（洗衣机电路图及工作原理图）电脑控制型洗衣机的控制系统采用了电脑控制技术，下面以小天鹅 XQB30-8 型全自动洗衣机为例进行介绍。

该机的电气系统图及电路原理图如下所示。

1．工作原理(1)电源电路如上图所示，接通电源开关S 后，市电电压通过C1 滤波后，加到变压器Tr 的一次绕组上，由它降压后输出10V 左右(与市电电压高低有关)的交流电压。

该电压经VD1～VD4全桥整流、C1 滤波产生14V 直流电压，再通过限流电阻 R3、稳压管 VD5、二极管 VD6、调整管 VT1 稳压输出 5.6V 电压。

该电压一路通过 VD8 输出，经 C6 滤波后为操作控制电路供电;另一路通过 VD7 输出，经 C4、C5 滤波后，为微处理器(CPU)IC(14021WFW)等电路供电。

市电输入回路的ZNR 是压敏电阻，它的作用是防止市电电压过高损坏变压器Tr 等元器件。

市电电压升高时，ZNR 击穿，使输入回路的熔断器熔断(图中未画出)，实现市电过电压保护。

(2)CPU 电路如图所示，CPU 电路是以IC(14021WFW)为核心构成的，14021WFW 的引脚功能如下表所示。

5V 供电：接通开关 S，待电源电路工作后，由其输出的 5V 电压经电容 C4、C5 滤波，加到 IC 的供电端脚，为 IC 供电。

复位：该机的复位电路由IC 和脚外接的 R22、C10 构成。

该电路在开机瞬间为IC 内的存储器、寄存器等电路提供复位信号，使它们清零复位。

经一段时间的延迟后复位结束，IC 开始工作。

时钟振荡：IC 得到供电后，它内部的振荡器与、脚外接的晶体振荡器 JZ 和移相电容 C11、C12 通过振荡产生时钟信号。

该信号经分频后协调各部位的工作，并作为IC 输出各种控制信号的基准脉冲源。

(3)市电欠电压保护电路如图所示，市电电压经变压器Tr 降压，再通过VD1～VD4 桥式整流、C2 滤波后产生的直流电压，经 R1、R2 分压后产生取样电压。

我爱电工-波轮式全自动洗衣机的原理与维修（完美图解）一、洗涤、脱水系统作用：盛放洗涤液和被洗衣物，并进行洗涤、脱水组成：包含盛水桶、洗涤桶、波轮等盛水桶作用：用来盛放洗涤液结构：工程塑料注塑成型。

桶底安装橡胶水封，排水口；桶壁的下部开有气室口洗涤桶作用：用来盛放被洗衣物，并协助波轮进行洗涤结构：工程塑料注塑成型或不锈钢冲压成型。

内壁上开有很多小孔并设有多条竖直的凸筋二、进、排水系统作用：控制进水和排水组成：主要包含水位开关、进水电磁阀、排水电磁阀等水位开关作用：对桶内的水位进行检测和控制结构：由气压传感装置、控制装置及电触点开关三部分组成。

经压力软管与盛水桶上的气室嘴相连接工作原理桶内水未到达设定位时——气室内空气作用在顶柱上的力较小——水位开关COM与NC闭合——进水电磁阀通电开启——水进入盛水桶——桶内水位升高——气室内空气压强增大——到达设定水位时——作用在顶柱上的力顶动动簧片转换——动断触点断开——进水电磁阀因断电关闭——停止进水同时，动合触点COM-NO闭合——这一信号输入程序控制器——控制洗衣机进入下一个过程减速离合器工作原理洗涤状态时：排水电磁阀断电关闭——衔铁释放——拨叉复位——棘爪将棘轮拨过一个角度——抱簧被拨松——脱水轴下部与离合套不啮合——此时脱水轴已被扭簧与刹车带制动，即内齿轮固定不动——当洗涤主动轴转动时——带动传动架和洗涤被动轴作低速旋转——波轮来回低速转动而脱水桶不动脱水状态时：排水电磁阀通电开启——衔铁在带动阀门开启的同时，还使刹车带放松刹车盘，并使拨叉带动棘爪放松棘轮——离合套（洗涤主动轴）作顺时针高速转动——抱簧旋紧——脱水轴与离合套啮合——内齿轮也随脱水轴高速转动——即洗涤主动轴、脱水轴（脱水桶）及洗涤被动轴（波轮）作同步高速运转。

2.采用电动式程控器的全自动洗衣机电路⑵洗涤此时水已到位，水位开关接通NO。

C1、C2、C3、C4的电触点均接通a。

洗涤过程中的电流通路为：电源线A→C1a→C3a→COM→NO→C4a→S3→C8或C10→电动机→电源线B。

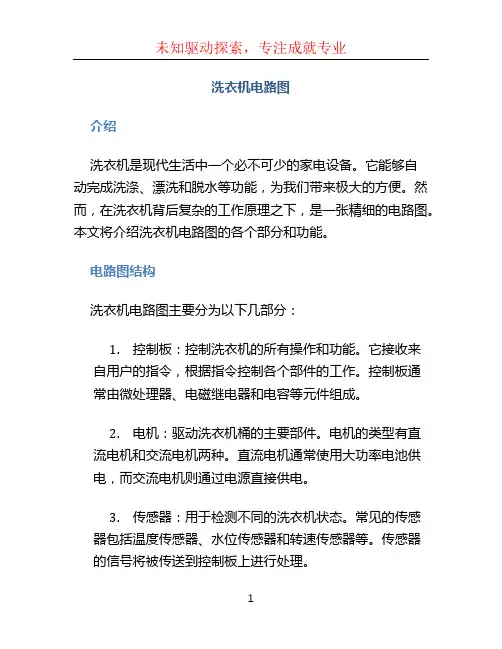

洗衣机电路图介绍洗衣机是现代生活中一个必不可少的家电设备。

它能够自动完成洗涤、漂洗和脱水等功能，为我们带来极大的方便。

然而，在洗衣机背后复杂的工作原理之下，是一张精细的电路图。

本文将介绍洗衣机电路图的各个部分和功能。

电路图结构洗衣机电路图主要分为以下几部分：1.控制板：控制洗衣机的所有操作和功能。

它接收来自用户的指令，根据指令控制各个部件的工作。

控制板通常由微处理器、电磁继电器和电容等元件组成。

2.电机：驱动洗衣机桶的主要部件。

电机的类型有直流电机和交流电机两种。

直流电机通常使用大功率电池供电，而交流电机则通过电源直接供电。

3.传感器：用于检测不同的洗衣机状态。

常见的传感器包括温度传感器、水位传感器和转速传感器等。

传感器的信号将被传送到控制板上进行处理。

4.电源：为洗衣机提供工作电压。

电源通常包括变压器、整流器和滤波器等元件，用于将室内电源的交流电转换为洗衣机所需的直流电。

5.操作面板：用于用户输入指令和显示洗衣机的状态。

操作面板通常包括按钮、开关和显示屏等元件。

电路图功能洗衣机电路图中的各个部分承担着不同的功能，以实现洗衣机的正常运转：1.控制板通过微处理器控制电机的启停和转速调节，从而控制洗衣机的洗、漂和脱水等功能。

2.传感器检测洗衣机的状态，例如水位传感器可用于检测洗衣机内的水位，并根据需要控制进水和排水的操作。

3.电源负责为洗衣机提供电力，使各个部件正常工作。

变压器将室内电源的电压转换成适合洗衣机的工作电压，而整流器和滤波器则将交流电转换为直流电。

4.操作面板允许用户输入指令和显示洗衣机的状态。

用户可以通过按钮选择不同的洗涤程序，并在显示屏上看到洗衣机当前的操作状态和运行时间等信息。

总结洗衣机电路图是洗衣机正常运行的关键。

各个部件的协同工作，使得洗衣机能够自动完成洗涤、漂洗和脱水等操作，为我们提供便利。

通过了解洗衣机电路图的结构和功能，我们可以更好地理解洗衣机的工作原理，并在需要维修或更换零部件时提供帮助。

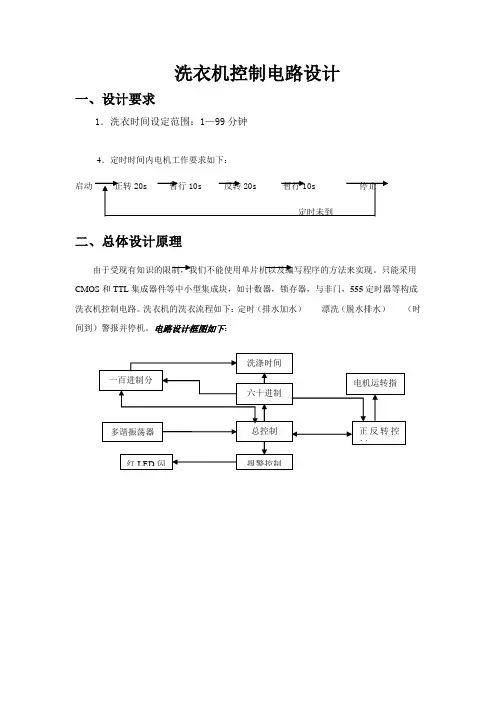

洗衣机控制电路设计一、设计要求1．洗衣时间设定范围：1—99分钟4．定时时间内电机工作要求如下：启动二、总体设计原理由于受现有知识的限制，我们不能使用单片机以及编写程序的方法来实现。

只能采用CMOS 和TTL 集成器件等中小型集成块，如计数器，锁存器，与非门，555定时器等构成洗衣机控制电路。

洗衣机的洗衣流程如下：定时（排水加水） 漂洗（脱水排水） （时间到）警报并停机。

电路设计框图如下：三、各单元设计与分析1、多谐振荡器多谐振荡器是一种自激振荡器，产生振荡信号，用于计时。

在许多场合对多谐振荡器的频率稳定性要求严格，一般采用石英晶体振荡器。

但是由于洗衣机对时间的精确度要求不是很高，所以我们采用555定时器接成的1HZ 多谐振荡器。

电路如图：图中是把555定时器接成施密特触发器，在用施密特触发器接成多谐振荡器的方法接成。

其中 R 1=10K Ω，R 2=50K Ω,C 1=10μF ,C 2=0.01μF 把数据带入T=（R 1+2R 2）C 2ln2 ，得 T 约为1s 。

即周期为一秒，输出 1HZ 的信号。

3号管脚即为脉冲信号输出管脚。

2、时钟电路时钟电路采用计数器对输入的1HZ 振荡信号进行计数，从而实现计时。

用十进制计数器接成两个60进制计数器，分别用于计秒和计分。

74ls160等。

这里我们使用的是十进制可逆计数器 74LS192 分、秒计数器的设计用四个74LS192来实现分计数和秒计数功能，要的只是减计数，所以我们把它的UP 端接到高电平上去, DOWN 端接到秒脉冲上；十分秒位上的输入端 B 、C 端接到高电平上，即从输入端置入0110（十进制的6），十秒位的LD 端和借位端B O 联在一起，再把秒位的BO 端和十秒位DOWN 联在一起。

当秒脉冲从秒位的DOWN 端输入的时候秒计数的192开始从9减到0；这时，它的借位端BO 会发出一个低电平到秒十位的输入端DOWN ，秒十位的计数从6变到5，一直到变为0；当高低位全为零的时候，秒十位的BO发出一个低电平信号，DOWN为零时，置数端LD等于零，秒十位完成并行置数，下一个DOWN脉冲来到时，计数器进入下一个循环减计数工作中。

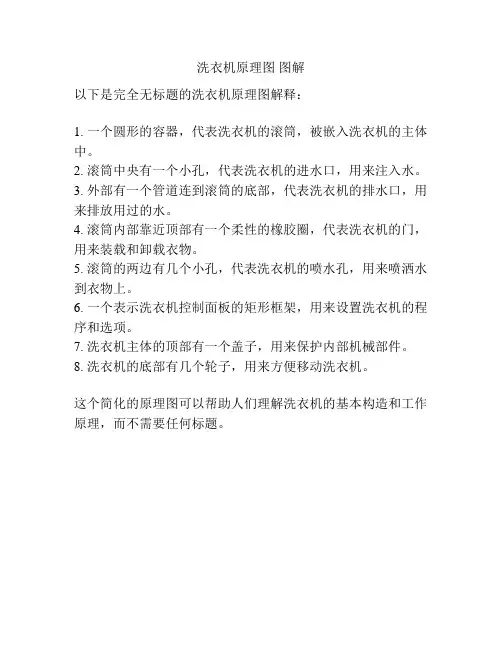

洗衣机原理图图解
以下是完全无标题的洗衣机原理图解释：
1. 一个圆形的容器，代表洗衣机的滚筒，被嵌入洗衣机的主体中。

2. 滚筒中央有一个小孔，代表洗衣机的进水口，用来注入水。

3. 外部有一个管道连到滚筒的底部，代表洗衣机的排水口，用来排放用过的水。

4. 滚筒内部靠近顶部有一个柔性的橡胶圈，代表洗衣机的门，用来装载和卸载衣物。

5. 滚筒的两边有几个小孔，代表洗衣机的喷水孔，用来喷洒水到衣物上。

6. 一个表示洗衣机控制面板的矩形框架，用来设置洗衣机的程序和选项。

7. 洗衣机主体的顶部有一个盖子，用来保护内部机械部件。

8. 洗衣机的底部有几个轮子，用来方便移动洗衣机。

这个简化的原理图可以帮助人们理解洗衣机的基本构造和工作原理，而不需要任何标题。

全自动洗衣机原理及电路图————————————————————————————————作者：————————————————————————————————日期：全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。

全自动洗衣机由洗衣系统和控制电路组成。

其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。

图1给出单片机Z86C09组成的全自动洗衣机的控制电路。

Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。

K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。

洗衣程序分为标准程序和经济程序。

洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。

经济洗衣程序少一次漂洗和脱水过程。

1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。

若不选择洗衣周期，则洗衣机从洗涤过程开始。

当按暂停开关键K5时，进入洗涤过程。

首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。

电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。

2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。

排水阀动作时，带动离合器动作，使电机可以带动内桶转动。

当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。

3．漂洗过程与洗涤过程操作相同，只是时间短一些。

全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。

Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。

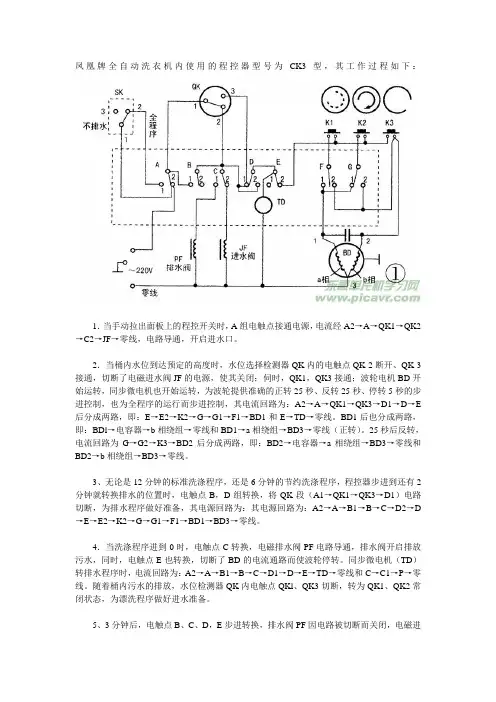

凤凰牌全自动洗衣机内使用的程控器型号为CK3型，其工作过程如下：1．当手动拉出面板上的程控开关时，A组电触点接通电源，电流经A2→A→QK1→QK2→C2→JF→零线，电路导通，开启进水口。

2．当桶内水位到达预定的高度时，水位选择检测器QK内的电触点QK-2断开、QK-3接通，切断了电磁进水阀JF的电源，使其关闭；伺时，QK1，QK3接通；波轮电机BD开始运转，同步微电机也开始运转，为波轮提供准确的正转25秒、反转25秒、停转5秒的步进控制，也为全程序的运行而步进控制，其电流回路为：A2→A→QK1→QK3→D1→D→E 后分成两路，即：E→E2→K2→G→G1→F1→BD1和E→TD→零线。

BD1后也分成两路，即：BDl→电容器→b相绕组→零线和BD1→a相绕组→BD3→零线（正转）。

25秒后反转，电流回路为G→G2→K3→BD2后分成两路，即：BD2→电容器→a相绕组→BD3→零线和BD2→b相绕组→BD3→零线。

3、无论是12分钟的标准洗涤程序，还是6分钟的节约洗涤程序，程控器步进到还有2分钟就转换排水的位置时，电触点B，D组转换，将QK段（A1→QK1→QK3→D1）电路切断，为排水程序做好准备，其电源回路为：其电源回路为：A2→A→B1→B→C→D2→D →E→E2→K2→G→G1→F1→BD1→BD3→零线。

4．当洗涤程序进到0时，电触点C转换，电磁排水阀PF电路导通，排水阀开启排放污水，同时，电触点E也转换，切断了BD的电流通路而使波轮停转。

同步微电机（TD）转排水程序时，电流回路为：A2→A→B1→B→C→D1→D→E→TD→零线和C→C1→P→零线。

随着桶内污水的排放，水位检测器QK内电触点QKl、QK3切断，转为QK1、QK2常闭状态，为漂洗程序做好进水准备。

5、3分钟后，电触点B、C、D，E步进转换，排水阀PF因电路被切断而关闭，电磁进水阀JF电路又导通而开启进水。

6、当QK的最后一个进水程序转换时，QKl，QK3虽被切断，但程控器B组触点却步进转换接通电磁进水阀JF电路，使其强制开启进水，把漂浮在上层的泡沫污垢从溢流孔排出。
