普通洗衣机原理定时器工作原理实物图

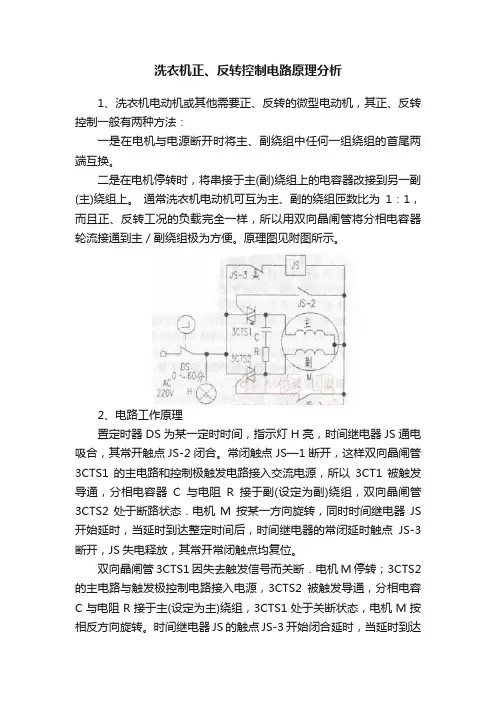

洗衣机正、反转控制电路原理分析1、洗衣机电动机或其他需要正、反转的微型电动机，其正、反转控制一般有两种方法：一是在电机与电源断开时将主、副绕组中任何一组绕组的首尾两端互换。

二是在电机停转时，将串接于主(副)绕组上的电容器改接到另一副(主)绕组上。

通常洗衣机电动机可互为主、副的绕组匝数比为1：1，而且正、反转工况的负载完全一样，所以用双向晶闸管将分相电容器轮流接通到主／副绕组极为方便。

原理图见附图所示。

2、电路工作原理置定时器DS为某一定时时间，指示灯H亮，时间继电器JS通电吸合，其常开触点JS-2闭合。

常闭触点JS—1断开，这样双向晶闸管3CTS1的主电路和控制极触发电路接入交流电源，所以3CT1被触发导通，分相电容器C与电阻R接于副(设定为副)绕组，双向晶闸管3CTS2处于断路状态．电机M按某一方向旋转，同时时间继电器JS 开始延时，当延时到达整定时间后，时间继电器的常闭延时触点JS-3断开，JS失电释放，其常开常闭触点均复位。

双向晶闸管3CTS1因失去触发信号而关断．电机M停转；3CTS2的主电路与触发极控制电路接入电源，3CTS2被触发导通，分相电容C与电阻R接于主(设定为主)绕组，3CTS1处于关断状态，电机M按相反方向旋转。

时间继电器JS的触点JS-3开始闭合延时，当延时到达整定时间时，常闭延时触点回归到位，JS-3闭合又使时间继电器吸合，使电机M改变转向。

这样，反复改变转向，直至定时结束。

电机在转换方向改变瞬间，有可能双向晶闸管3CTS1与3CTS2均处于导通状态，这时电容器C则要通过3CTS1、3CTS2进行放电，太大的放电电流易使器件损坏，为了确保器件安全运行须加限流电阻R。

3、维修时元器件的选择和代换定时器DS采用DFJ-S-60，JS采用通电与断电均能延时的常闭触点JS-3，并有不延时的常开触点JS-2及常闭触点JS—1的时间继电器。

分相电容器C采用1．2uF／400V无极性电容器。

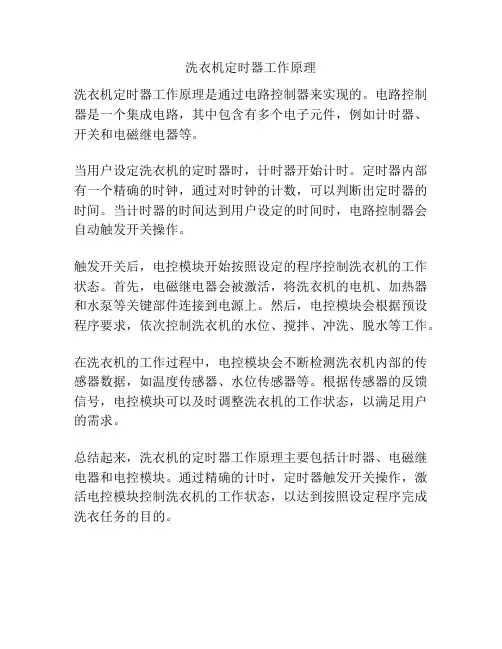

洗衣机定时器工作原理
洗衣机定时器工作原理是通过电路控制器来实现的。

电路控制器是一个集成电路，其中包含有多个电子元件，例如计时器、开关和电磁继电器等。

当用户设定洗衣机的定时器时，计时器开始计时。

定时器内部有一个精确的时钟，通过对时钟的计数，可以判断出定时器的时间。

当计时器的时间达到用户设定的时间时，电路控制器会自动触发开关操作。

触发开关后，电控模块开始按照设定的程序控制洗衣机的工作状态。

首先，电磁继电器会被激活，将洗衣机的电机、加热器和水泵等关键部件连接到电源上。

然后，电控模块会根据预设程序要求，依次控制洗衣机的水位、搅拌、冲洗、脱水等工作。

在洗衣机的工作过程中，电控模块会不断检测洗衣机内部的传感器数据，如温度传感器、水位传感器等。

根据传感器的反馈信号，电控模块可以及时调整洗衣机的工作状态，以满足用户的需求。

总结起来，洗衣机的定时器工作原理主要包括计时器、电磁继电器和电控模块。

通过精确的计时，定时器触发开关操作，激活电控模块控制洗衣机的工作状态，以达到按照设定程序完成洗衣任务的目的。

全自动洗衣机原理及电路图————————————————————————————————作者：————————————————————————————————日期：全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。

全自动洗衣机由洗衣系统和控制电路组成。

其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。

图1给出单片机Z86C09组成的全自动洗衣机的控制电路。

Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。

K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。

洗衣程序分为标准程序和经济程序。

洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。

经济洗衣程序少一次漂洗和脱水过程。

1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。

若不选择洗衣周期，则洗衣机从洗涤过程开始。

当按暂停开关键K5时，进入洗涤过程。

首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。

电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。

2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。

排水阀动作时，带动离合器动作，使电机可以带动内桶转动。

当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。

3．漂洗过程与洗涤过程操作相同，只是时间短一些。

全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。

Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。

普通洗衣机原理定时器工作
原理实物图
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
普通洗衣机双筒洗衣机的定时器工作原理和接法
普通双桶波轮式洗衣机的工作原理
洗涤工作原理：接通电源后，根据衣物的多少注入适量的洗涤剂和水，打开洗涤定时器来控制洗涤电机的正反向运转和洗涤工作的时间，通过三角带降底转速传递到齿轮箱，再通过齿轮箱进行二次减速，并带动波轮进行正反向旋转，利用波轮正反向旋转产生的水流，来达到洗净衣物的目的。

这些都是过时的东西了啊！将这些有些落后啊！可是最近本人修到了一台洗涤定时器损坏的啊！不懂啊没有办法找东找西的也没有找到点什么资料啊！于是就只有代替了啊！
图中的两个黄色线就是连接洗涤电机使用的黑色线是220v供电然后就直接引出了两根黄线连接洗涤定时器
又在两个黄线的上面分别各引出了一根红线连接两个电容！连接的两个电容的另一头相连出去（橙色线）接洗涤定时器（旁边同时连接的连个（标准）（轻柔）两种状态！
这样原机的定时器是这样的啊！
红色线时220v供电灰色线橙色线是相连的（连接标准洗和轻柔洗按钮一端棕色线的就是连接标准洗和轻柔洗按钮另一端）（这就是一组琴键组）
两根黄色线是连接电容的两端的黄线哈哈就成五根线的定时器了啊！
本人实在找不到这种定时器就用三根线的直接连接了啊！有六根线的太麻烦了就没有用啊！
三根线的洗涤定时器红色接220v 橙色直接连接电容的两端了啊！
把上面原有的标准洗和轻柔洗去掉了同时把两个小电容也去掉了啊！和原来的比洗涤电机的通断时间不一样了啊！原来的是转3秒就停（1.5秒左右）开始反转3秒现在的变成了转6秒就停（3秒）在反转6秒这样转了啊
这就是定时器的差别了啊！不影响使用哈哈啊！。

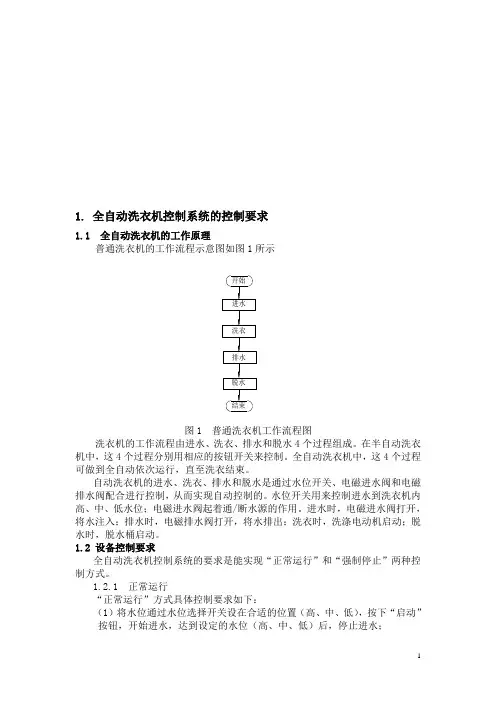

1.全自动洗衣机控制系统的控制要求1.1 全自动洗衣机的工作原理普通洗衣机的工作流程示意图如图1所示开始进水洗衣排水脱水结束图1 普通洗衣机工作流程图洗衣机的工作流程由进水、洗衣、排水和脱水4个过程组成。

在半自动洗衣机中，这4个过程分别用相应的按钮开关来控制。

全自动洗衣机中，这4个过程可做到全自动依次运行，直至洗衣结束。

自动洗衣机的进水、洗衣、排水和脱水是通过水位开关、电磁进水阀和电磁排水阀配合进行控制，从而实现自动控制的。

水位开关用来控制进水到洗衣机内高、中、低水位；电磁进水阀起着通/断水源的作用。

进水时，电磁进水阀打开，将水注入；排水时，电磁排水阀打开，将水排出；洗衣时，洗涤电动机启动；脱水时，脱水桶启动。

1.2设备控制要求全自动洗衣机控制系统的要求是能实现“正常运行”和“强制停止”两种控制方式。

1.2.1 正常运行“正常运行”方式具体控制要求如下：（1）将水位通过水位选择开关设在合适的位置（高、中、低），按下“启动”按钮，开始进水，达到设定的水位（高、中、低）后，停止进水；（2）进水停止2s 后开始洗衣；（3）洗衣时，正转20s ，然后反转20s ，停2s ；（4）如此循环共5次，总共220s 后开始排水，排空后脱水30s ； （5）然后再进水，重复（1）~（4）步，如此循环共3次；（6）洗衣过程完成，报警3s 并自动停机。

1.2.2 强制停止“强制停止”方式具体控制要求如下：（1）若按下“停止”按钮，洗衣过程停止，即洗涤电机和脱水桶转、进水电磁阀和排水电磁阀全部闭合；（2）可用手动排水开关和手动脱水开关进行手动排水和脱水。

2． 全自动洗衣机控制系统的PLC 选型和资源配置2.1 控制系统构成图 2.1.1 控制系统图控制系统图如图2所示。

P L C水位选择开关（高、中、低）水位检测设备（高、中、低）手动脱水开关手动排水开关停止按钮启动按钮电磁进水阀电磁排水阀洗涤电动机脱水桶图2 全自动洗衣机控制系统图2.1.2 I/O 地址分配由于CPU 模块有14点数字量输入，有10点数字量输出，所以不再需要输入/输出模块。

全自动洗衣机原理与维修（配图）请加微信号：tjscdq留言：请拉我进中国电器行业微信群是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信知识目标（1）掌握波轮式全自动洗衣机的工作原理。

（2）掌握滚筒式全自动洗衣机的工作原理。

技能目标 （1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。

（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。

（3）掌握波轮式全自动洗衣机的常见故障的维修方法。

（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。

任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学**掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。

同时认识波轮全自动洗衣机的结构。

基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。

全自动洗衣机在程控器的控制下自动完成洗衣的全过程。

洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。

二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。

进水电磁阀实物图和结构图如图7-1所示。

进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。

如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。

进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。

其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。

电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。

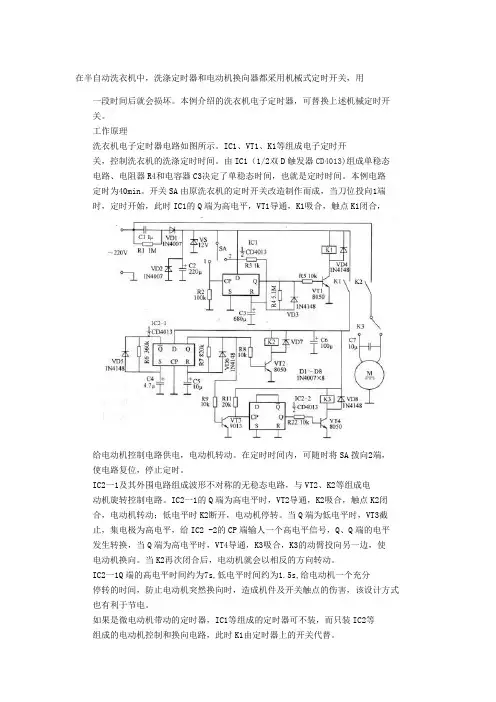

在半自动洗衣机中，洗涤定时器和电动机换向器都采用机械式定时开关，用一段时间后就会损坏。

本例介绍的洗衣机电子定时器，可替换上述机械定时开关。

工作原理洗衣机电子定时器电路如图所示。

IC1、VT1、K1等组成电子定时开关，控制洗衣机的洗涤定时时间。

由IC1（1/2双D触发器CD4013)组成单稳态电路、电阻器R4和电容器C3决定了单稳态时间，也就是定时时间。

本例电路定时为40min。

开关SA由原洗衣机的定时开关改造制作而成，当刀位投向1端时，定时开始，此时IC1的Q端为高电平，VT1导通，K1吸合，触点K1闭合，给电动机控制电路供电，电动机转动。

在定时时间内，可随时将SA拨向2端，使电路复位，停止定时。

IC2一1及其外围电路组成波形不对称的无稳态电路，与VT2、K2等组成电动机旋转控制电路。

IC2一1的Q端为高电平时，VT2导通，K2吸合，触点K2闭合，电动机转动；低电平时K2断开，电动机停转。

当Q端为低电平时，VT3截止，集电极为高电平，给IC2 -2的CP端输人一个高电平信号，Q、Q端的电平发生转换，当Q端为高电平时，VT4导通，K3吸合，K3的动臂投向另一边，使电动机换向。

当K2再次闭合后，电动机就会以相反的方向转动。

IC2一1Q端的高电平时间约为7s,低电平时间约为1.5s,给电动机一个充分停转的时间，防止电动机突然换向时，造成机件及开关触点的伤害，该设计方式也有利于节电。

如果是微电动机带动的定时器，IC1等组成的定时器可不装，而只装IC2等组成的电动机控制和换向电路，此时K1由定时器上的开关代替。

元器件选择IC1、IC2选用CD4013双D触发器数字集成电路。

VTl、VT3选用8050型硅NPN中功率晶体管，要求电流放大系数β＞100;VT2用9013, 3DG12或3DK4型硅NPN中功率晶体管，要求电流放大系数β＞100。

VD1、VD2用1N4007型硅整流二极管。

VD3~VD8均用1N4148型硅开关二极管。

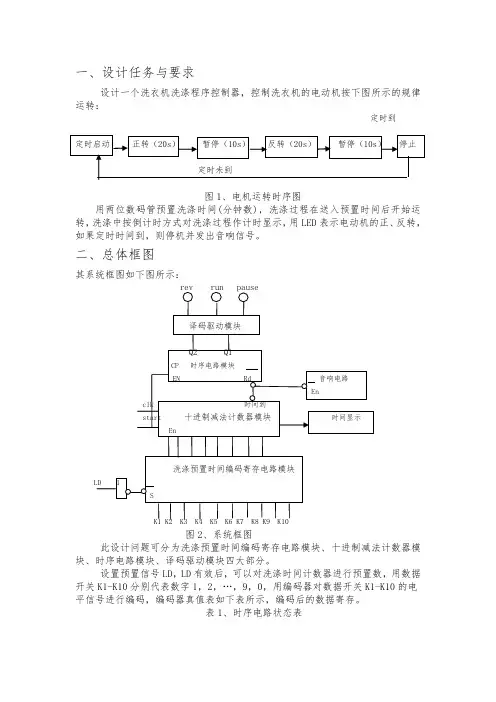

一、设计任务与要求设计一个洗衣机洗涤程序控制器，控制洗衣机的电动机按下图所示的规律运转：定时到图1、电机运转时序图用两位数码管预置洗涤时间(分钟数)，洗涤过程在送入预置时间后开始运转，洗涤中按倒计时方式对洗涤过程作计时显示，用LED表示电动机的正、反转，如果定时时间到，则停机并发出音响信号。

二、总体框图其系统框图如下图所示：图2、系统框图此设计问题可分为洗涤预置时间编码寄存电路模块、十进制减法计数器模块、时序电路模块、译码驱动模块四大部分。

设置预置信号LD，LD有效后，可以对洗涤时间计数器进行预置数，用数据开关K1-K10分别代表数字1，2，…，9，0，用编码器对数据开关K1-K10的电平信号进行编码，编码器真值表如下表所示，编码后的数据寄存。

表1、时序电路状态表状态编码为： S0=00 S1=01 S2=11 S3=10若选JK触发器，其输出为Q2Q1。

逻辑赋值后的状态如下表所示：设置电动机正转信号run、反转信号rev、暂停信号Pause，由时序电路的输出Q2Q1经译码驱动模块，可使显示信号正确反映电路的工作状态，译码驱动模块真值表如下表所示：直到洗涤计时时间到，时序电路异步复位，并启动音响电路。

三、器件选择用QUARTUSⅡ软件中Altera公司Cyclone系列的EP1C2Q240C8芯片实现仿真，EDA试验箱上的EP1C12核心板中的PB[0]、PB[1]、PB[2]、三个LED灯、数码管和开关SW13-SW16用于硬件调试，下载接口是数字芯片下载接口（DIGITAL JTAG）。

四、功能模块1、预置时间和编码电路（settime）：library ieee;useentity settime isport(load:in std_logic; --用来进行数据的读入time_input:in std_logic_vector(3 downto 0); --通过开关进行输入time_set:out std_logic_vector(7 downto 0) );end settime;set architecture time of settime issignal p1:std_logic_vector(7 downto 0);beginprocess(load)beginif(load'event and load='1')thencase time_input iswhen "0000"=>p1<="00000001";when "0001"=>p1<="00000010";when "0010"=>p1<="00000011";when "0011"=>p1<="00000100";when "0100"=>p1<="00000101";when "0101"=>p1<="00000110";when "0110"=>p1<="00000111";when "0111"=>p1<="00001000";when "1000"=>p1<="00001001";when "1001"=>p1<="00010000";when others=>p1<="00000000";end case;end if;end process;time_set<=p1;end settime;图3、settime模块图4、 settime仿真图time_input为通过开发板上按钮输入的信号，load为输入确认信号。

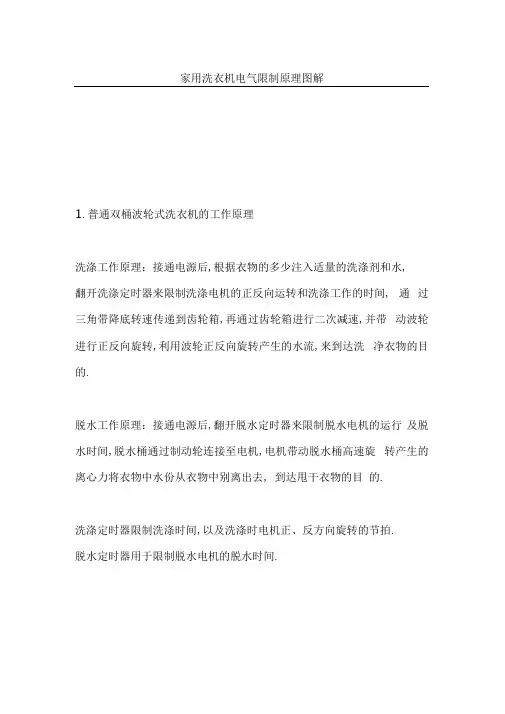

家用洗衣机电气限制原理图解1.普通双桶波轮式洗衣机的工作原理洗涤工作原理：接通电源后,根据衣物的多少注入适量的洗涤剂和水,翻开洗涤定时器来限制洗涤电机的正反向运转和洗涤工作的时间, 通过三角带降底转速传递到齿轮箱,再通过齿轮箱进行二次减速,并带动波轮进行正反向旋转,利用波轮正反向旋转产生的水流,来到达洗净衣物的目的.脱水工作原理：接通电源后,翻开脱水定时器来限制脱水电机的运行及脱水时间,脱水桶通过制动轮连接至电机,电机带动脱水桶高速旋转产生的离心力将衣物中水份从衣物中别离出去, 到达甩干衣物的目的.洗涤定时器限制洗涤时间,以及洗涤时电机正、反方向旋转的节拍.脱水定时器用于限制脱水电机的脱水时间.2,普通洗衣机的电气原理由定时器限制电动机按规定时间运行或停止, 并定时把电容器与电动机主绕组和副绕组轮流串接,以周期性地改变旋转磁场的方向, 从而电动机的旋转方向,拖动洗衣机按预定周期实现：正转一停止一反转一停止—正转—.3,强洗、中洗和弱洗：由选择开关限制,电气原理图如下图由动机(1)强洗方式.强洗触点和主触点闭合,旋转洗涤定时器至所需洗涤时间位置,定时器主触点闭合.这种洗涤方式实际是一直在单向洗涤.电动机工作程序为：霞语130士；C -ff it〔5±2G -或幡(30+~仔/I d i an g Qn・(2)中洗、弱洗方式.中洗或弱洗触点和主触点闭合；旋转洗涤定时器至所需洗涤时间位置,定时器主触点闭合.电动机工作过程为：中洗：正棒(30+卜)一停止-&楮-fritf评中4.d i mgun* coji弱洗: 足得〔41^〕―停止18+为〕-乐瞪〔4士2目〔肚+%讪唧.d i1门二口口・G,ij洗衣机强、中、弱洗涤方式不改变电动机转速,只是改变电动机转向和转与停的时间长短.4.洗衣机脱水〔甩干〕.专用电动机,脱水桶的面板上装有平安开关与电动机电源互锁, 在脱水过程中假设脱水桶面板被翻开,会自动切断电源,以保证操作者的安全.。

全自动洗衣机原理及电路图全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。

全自动洗衣机由洗衣系统和控制电路组成。

其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。

图1给出单片机Z86C09组成的全自动洗衣机的控制电路。

Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。

K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。

洗衣程序分为标准程序和经济程序。

洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。

经济洗衣程序少一次漂洗和脱水过程。

1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。

若不选择洗衣周期，则洗衣机从洗涤过程开始。

当按暂停开关键K5时，进入洗涤过程。

首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。

电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。

2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。

排水阀动作时，带动离合器动作，使电机可以带动内桶转动。

当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。

3．漂洗过程与洗涤过程操作相同，只是时间短一些。

全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。

Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。

构件：洗衣机实物图：
接线图：
使用说明：
鼠标点击液位开关，上下移动鼠标，液位开关可上下运动，用来处理不同的液位控制要求，液位开关的初始状态是上面为常闭触点下面为常开触点。

给进水管电磁阀通电，进水管开始向洗衣机里注水。

给出水管电磁阀通电，出水管开始将洗衣机里的水放掉。

洗衣机的电动机为
实例：
PLC控制全自动洗衣机程序设计，控制要求如下：
启动时，首先进水，到高水位时停止进水，开始洗涤。

正转洗涤10s，暂停5s后反转洗涤10s，暂停5s后正转洗涤，如此反复10次。

洗涤结束后，开始排水，当水位下降到低水位时，进行脱水（同时排水），脱水时间为20s。

这样完成一次洗涤，脱水完成后自动停机
构件：喷水池实物图：
接线图：
使用说明：
喷水龙头A：给它的电磁阀通电，从A中可喷出水柱。

喷水龙头B：给它的电磁阀通电，从B中可喷出水柱。

电磁阀KM1: 给它通电，喷水龙头会旋转。

实例：
用PLC来控制喷水池的动作，示意图如下：
控制过程：
喷水池有红、黄、兰三色灯，两个喷水龙头A、B和一个带动龙头移动的电磁阀（KM1控制），按SB1启动按钮开始动作，喷水池的动作以45秒为一个循环，每5秒为一个节拍，连续工作3个循环后，停止5秒钟，如此不断循环直到按下SB2停止按钮后，整个工艺停止。

灯、喷水龙头和电磁阀的动作安排见下面的状态表，状态表中在该设备有输
:。
