毕业论文题目洗衣机自动控制电路设计院系自动控制系专业电气工程与自动化学生姓名蒋德锋学号 20072340940指导教师钱承山职称副教授二Ｏ一一年五月二十日目录1 引言 (1)2 全自动洗衣机电路设计 (2)2.1 方案选择 (2)2.1.1 全自动洗衣机的控制功能要求： (2)2.1.2 实现方法 (3)2.1.3 整机组成框图 (3)2.2 硬件电路设计 (4)2.2.1 全自动洗衣机的逻辑控制总电路 (4)2.2.2 AT89C51单片机 (5)2.2.3 数码管显示电路 (8)2.2.4 电机控制电路 (9)2.2.5 进水阀控制电路 (11)2.2.6 排水阀控制电路 (11)2.2.7 按键及报警电路 (12)2.2.8 洗衣机的暂停功能采用中断处理方式电路 (14)2.3 软件设计 (14)3 Proteus仿真 (16)4 结论 (21)参考文献： (21)致谢 (22)I洗衣机自动控制电路设计蒋德锋南京信息工程大学自动控制系，南京 210044摘要:本文介绍了全自动洗衣机控制电路的设计，是以AT89C51作为核心元件，设计出了洗衣机的控制电路，特别是进行洗衣程序的控制设计。

从这一角度出发，对洗衣机的功能进行分析，设计的全自动洗衣机的主要功能有一下七项：具有强、弱洗涤功能；四种洗衣工作程序，即标准程序、经济程序、单独程序和排水程序；进、排水系统故障自动诊断功能；脱水期间安全保护功能；间歇驱动方式；暂停功能；声音显示功能。

最后对设计的电路进行了仿真，仿真的结果证明了该电路的可行性、合理性，并且给出了图。

关键词：AT89C51；全自动洗衣机；控制电路；Proteus仿真1 引言洗衣机市场经历了最初单杠洗衣机，随后又发展了双杠洗衣机，半自动洗衣机，全自动波轮式洗衣机，滚筒式洗衣机，模糊全自动洗衣机等等，技术发展越来越成熟和稳定，但是也是存在着各自的缺陷。

在国内，双缸洗衣机购买的人已经是越来越少了，滚筒洗衣机和波轮洗衣机将成为市场的主流，使用洗衣机就是图个方便省力，现在的全自动洗衣机都符合人们的要求。

全自动洗衣机电路原理图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。

全自动洗衣机由洗衣系统和控制电路组成。

其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。

图1给出单片机Z86C09组成的全自动洗衣机的控制电路。

Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。

K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。

洗衣程序分为标准程序和经济程序。

洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。

经济洗衣程序少一次漂洗和脱水过程。

1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。

若不选择洗衣周期，则洗衣机从洗涤过程开始。

当按暂停开关键K5时，进入洗涤过程。

首先进水阀FV通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。

电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。

2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。

排水阀动作时，带动离合器动作，使电机可以带动内桶转动。

当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。

3．漂洗过程与洗涤过程操作相同，只是时间短一些。

全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。

Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。

（2）采用无噪声、无电磁干扰的双向晶闸管作为控制元件，控制电磁阀和电机。

洗衣机电路图介绍洗衣机是现代生活中一个必不可少的家电设备。

它能够自动完成洗涤、漂洗和脱水等功能，为我们带来极大的方便。

然而，在洗衣机背后复杂的工作原理之下，是一张精细的电路图。

本文将介绍洗衣机电路图的各个部分和功能。

电路图结构洗衣机电路图主要分为以下几部分：1.控制板：控制洗衣机的所有操作和功能。

它接收来自用户的指令，根据指令控制各个部件的工作。

控制板通常由微处理器、电磁继电器和电容等元件组成。

2.电机：驱动洗衣机桶的主要部件。

电机的类型有直流电机和交流电机两种。

直流电机通常使用大功率电池供电，而交流电机则通过电源直接供电。

3.传感器：用于检测不同的洗衣机状态。

常见的传感器包括温度传感器、水位传感器和转速传感器等。

传感器的信号将被传送到控制板上进行处理。

4.电源：为洗衣机提供工作电压。

电源通常包括变压器、整流器和滤波器等元件，用于将室内电源的交流电转换为洗衣机所需的直流电。

5.操作面板：用于用户输入指令和显示洗衣机的状态。

操作面板通常包括按钮、开关和显示屏等元件。

电路图功能洗衣机电路图中的各个部分承担着不同的功能，以实现洗衣机的正常运转：1.控制板通过微处理器控制电机的启停和转速调节，从而控制洗衣机的洗、漂和脱水等功能。

2.传感器检测洗衣机的状态，例如水位传感器可用于检测洗衣机内的水位，并根据需要控制进水和排水的操作。

3.电源负责为洗衣机提供电力，使各个部件正常工作。

变压器将室内电源的电压转换成适合洗衣机的工作电压，而整流器和滤波器则将交流电转换为直流电。

4.操作面板允许用户输入指令和显示洗衣机的状态。

用户可以通过按钮选择不同的洗涤程序，并在显示屏上看到洗衣机当前的操作状态和运行时间等信息。

总结洗衣机电路图是洗衣机正常运行的关键。

各个部件的协同工作，使得洗衣机能够自动完成洗涤、漂洗和脱水等操作，为我们提供便利。

通过了解洗衣机电路图的结构和功能，我们可以更好地理解洗衣机的工作原理，并在需要维修或更换零部件时提供帮助。

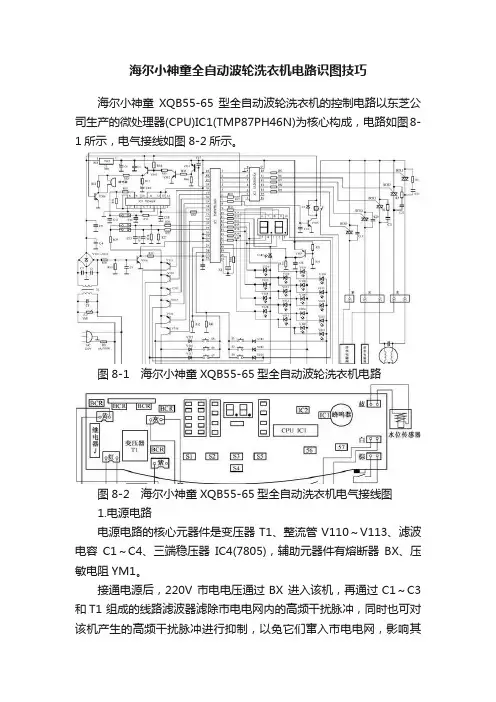

海尔小神童全自动波轮洗衣机电路识图技巧海尔小神童XQB55-65 型全自动波轮洗衣机的控制电路以东芝公司生产的微处理器(CPU)IC1(TMP87PH46N)为核心构成，电路如图8-1所示，电气接线如图8-2所示。

图8-1 海尔小神童XQB55-65型全自动波轮洗衣机电路图8-2 海尔小神童XQB55-65型全自动洗衣机电气接线图1.电源电路电源电路的核心元器件是变压器T1、整流管V110～V113、滤波电容C1～C4、三端稳压器IC4(7805)，辅助元器件有熔断器BX、压敏电阻YM1。

接通电源后，220V 市电电压通过BX 进入该机，再通过C1～C3 和T1 组成的线路滤波器滤除市电电网内的高频干扰脉冲，同时也可对该机产生的高频干扰脉冲进行抑制，以免它们窜入市电电网，影响其他用电设备。

经滤波后的市电电压不仅为双向晶闸管供电，而且通过变压器T1 降压产生9V 左右(与市电电压高低有关)交流电压。

该电压不仅送到同步控制电路，而且通过V110～V113 组成的桥式整流堆整流，C4、C5 滤波产生12V 左右的直流电压。

12V 电压一方面为继电器J 和蜂鸣器电路供电;另一方面通过IC4 稳压输出5V 电压，为微处理器电路、指示灯电路等供电。

市电输入回路的压敏电阻YM1 用于市电过电压保护。

当市电电压过高使峰值电压达到470V 时它击穿，使熔断器BX 过电流熔断，切断市电输入回路，从而避免了变压器T1 等元器件过电压损坏。

2.微处理器电路微处理器电路是以微处理器IC1(TMP87PH46N)、七反相器IC2(ULN2003AN)、六反相器IC3(TC4069)为核心构成的。

(1)TMP87PH46N 的引脚功能TMP87PH46N 的引脚功能见表8-1。

表8-1 微处理器TMP87PH46N的引脚功能(2)微处理器基本工作条件电路① 5V 供电。

待电源电路工作后，由三端稳压器IC4 输出的5V 电压经电容C6、C7 滤波后，加到微处理器IC1 的供电端 42 、 28 、 27 脚，为它供电。

家用洗衣机电气限制原理图解1.普通双桶波轮式洗衣机的工作原理洗涤工作原理：接通电源后,根据衣物的多少注入适量的洗涤剂和水,翻开洗涤定时器来限制洗涤电机的正反向运转和洗涤工作的时间, 通过三角带降底转速传递到齿轮箱,再通过齿轮箱进行二次减速,并带动波轮进行正反向旋转,利用波轮正反向旋转产生的水流,来到达洗净衣物的目的.脱水工作原理：接通电源后,翻开脱水定时器来限制脱水电机的运行及脱水时间,脱水桶通过制动轮连接至电机,电机带动脱水桶高速旋转产生的离心力将衣物中水份从衣物中别离出去, 到达甩干衣物的目的.洗涤定时器限制洗涤时间,以及洗涤时电机正、反方向旋转的节拍.脱水定时器用于限制脱水电机的脱水时间.2,普通洗衣机的电气原理由定时器限制电动机按规定时间运行或停止, 并定时把电容器与电动机主绕组和副绕组轮流串接,以周期性地改变旋转磁场的方向, 从而电动机的旋转方向,拖动洗衣机按预定周期实现：正转一停止一反转一停止—正转—.3,强洗、中洗和弱洗：由选择开关限制,电气原理图如下图由动机(1)强洗方式.强洗触点和主触点闭合,旋转洗涤定时器至所需洗涤时间位置,定时器主触点闭合.这种洗涤方式实际是一直在单向洗涤.电动机工作程序为：霞语130士；C -ff it〔5±2G -或幡(30+~仔/I d i an g Qn・(2)中洗、弱洗方式.中洗或弱洗触点和主触点闭合；旋转洗涤定时器至所需洗涤时间位置,定时器主触点闭合.电动机工作过程为：中洗：正棒(30+卜)一停止-&楮-fritf评中4.d i mgun* coji弱洗: 足得〔41^〕―停止18+为〕-乐瞪〔4士2目〔肚+%讪唧.d i1门二口口・G,ij洗衣机强、中、弱洗涤方式不改变电动机转速,只是改变电动机转向和转与停的时间长短.4.洗衣机脱水〔甩干〕.专用电动机,脱水桶的面板上装有平安开关与电动机电源互锁, 在脱水过程中假设脱水桶面板被翻开,会自动切断电源,以保证操作者的安全.。

全自动洗衣机原理及电路图全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。

全自动洗衣机由洗衣系统和控制电路组成。

其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。

图1给出单片机Z86C09组成的全自动洗衣机的控制电路。

Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。

K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。

洗衣程序分为标准程序和经济程序。

洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。

经济洗衣程序少一次漂洗和脱水过程。

1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。

若不选择洗衣周期，则洗衣机从洗涤过程开始。

当按暂停开关键K5时，进入洗涤过程。

首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。

电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。

2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。

排水阀动作时，带动离合器动作，使电机可以带动内桶转动。

当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。

3．漂洗过程与洗涤过程操作相同，只是时间短一些。

全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。

Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。

洗衣机原理图图解
以下是完全无标题的洗衣机原理图解释：
1. 一个圆形的容器，代表洗衣机的滚筒，被嵌入洗衣机的主体中。

2. 滚筒中央有一个小孔，代表洗衣机的进水口，用来注入水。

3. 外部有一个管道连到滚筒的底部，代表洗衣机的排水口，用来排放用过的水。

4. 滚筒内部靠近顶部有一个柔性的橡胶圈，代表洗衣机的门，用来装载和卸载衣物。

5. 滚筒的两边有几个小孔，代表洗衣机的喷水孔，用来喷洒水到衣物上。

6. 一个表示洗衣机控制面板的矩形框架，用来设置洗衣机的程序和选项。

7. 洗衣机主体的顶部有一个盖子，用来保护内部机械部件。

8. 洗衣机的底部有几个轮子，用来方便移动洗衣机。

这个简化的原理图可以帮助人们理解洗衣机的基本构造和工作原理，而不需要任何标题。

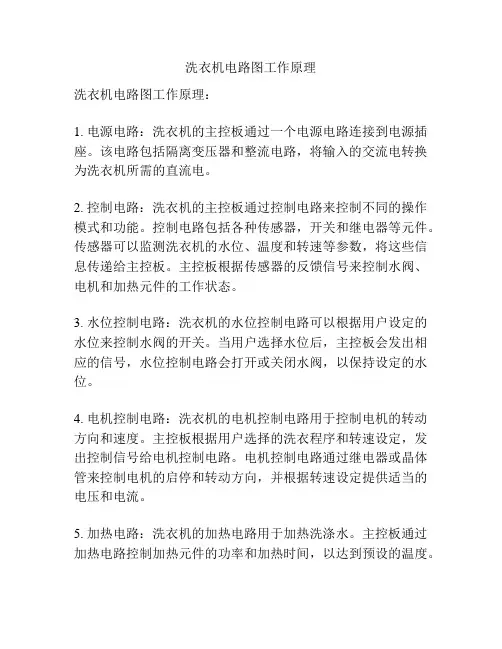

洗衣机电路图工作原理洗衣机电路图工作原理：1. 电源电路：洗衣机的主控板通过一个电源电路连接到电源插座。

该电路包括隔离变压器和整流电路，将输入的交流电转换为洗衣机所需的直流电。

2. 控制电路：洗衣机的主控板通过控制电路来控制不同的操作模式和功能。

控制电路包括各种传感器，开关和继电器等元件。

传感器可以监测洗衣机的水位、温度和转速等参数，将这些信息传递给主控板。

主控板根据传感器的反馈信号来控制水阀、电机和加热元件的工作状态。

3. 水位控制电路：洗衣机的水位控制电路可以根据用户设定的水位来控制水阀的开关。

当用户选择水位后，主控板会发出相应的信号，水位控制电路会打开或关闭水阀，以保持设定的水位。

4. 电机控制电路：洗衣机的电机控制电路用于控制电机的转动方向和速度。

主控板根据用户选择的洗衣程序和转速设定，发出控制信号给电机控制电路。

电机控制电路通过继电器或晶体管来控制电机的启停和转动方向，并根据转速设定提供适当的电压和电流。

5. 加热电路：洗衣机的加热电路用于加热洗涤水。

主控板通过加热电路控制加热元件的功率和加热时间，以达到预设的温度。

6. 时序控制电路：洗衣机的时序控制电路用于控制洗衣程序的时间和顺序。

主控板根据设定的程序和时序表，发出相应的信号给各个控制电路，以便进行正确的操作顺序和时间控制。

7. 安全保护电路：洗衣机的安全保护电路用于监测和防止可能的故障和危险情况。

该电路可以监测电机的过热、电流过载和泄漏电流等异常情况，并通过继电器或开关来切断电源以保护设备和用户的安全。

总结：洗衣机电路通过电源电路、控制电路、水位控制电路、电机控制电路、加热电路、时序控制电路和安全保护电路等组成，实现了洗衣机的各种功能和保护措施。

不同的电路相互协调和配合，确保洗衣机能够正常工作，并提供高效、安全的洗衣体验。

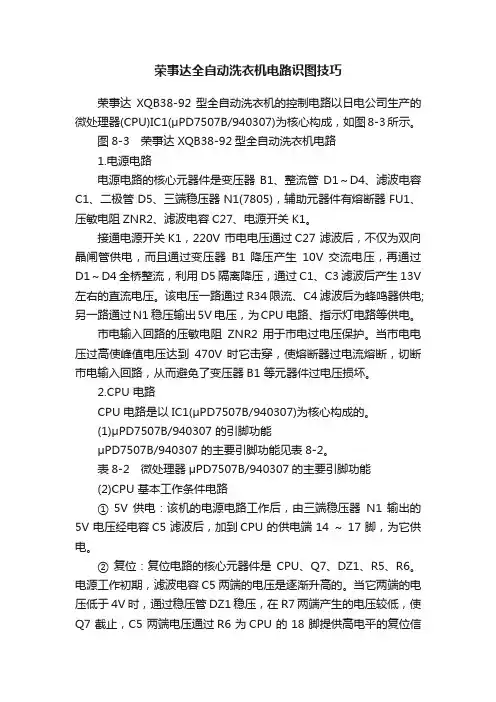

荣事达全自动洗衣机电路识图技巧荣事达XQB38-92 型全自动洗衣机的控制电路以日电公司生产的微处理器(CPU)IC1(μPD7507B/940307)为核心构成，如图8-3所示。

图8-3 荣事达XQB38-92型全自动洗衣机电路1.电源电路电源电路的核心元器件是变压器B1、整流管D1～D4、滤波电容C1、二极管D5、三端稳压器N1(7805)，辅助元器件有熔断器FU1、压敏电阻ZNR2、滤波电容C27、电源开关K1。

接通电源开关K1，220V 市电电压通过C27 滤波后，不仅为双向晶闸管供电，而且通过变压器B1 降压产生10V 交流电压，再通过D1～D4 全桥整流，利用D5 隔离降压，通过C1、C3 滤波后产生13V 左右的直流电压。

该电压一路通过R34 限流、C4 滤波后为蜂鸣器供电;另一路通过N1 稳压输出5V 电压，为CPU 电路、指示灯电路等供电。

市电输入回路的压敏电阻ZNR2 用于市电过电压保护。

当市电电压过高使峰值电压达到470V 时它击穿，使熔断器过电流熔断，切断市电输入回路，从而避免了变压器B1 等元器件过电压损坏。

2.CPU 电路CPU 电路是以IC1(μPD7507B/940307)为核心构成的。

(1)μPD7507B/940307 的引脚功能μPD7507B/940307 的主要引脚功能见表8-2。

表8-2 微处理器μPD7507B/940307的主要引脚功能(2)CPU 基本工作条件电路① 5V 供电：该机的电源电路工作后，由三端稳压器N1 输出的5V 电压经电容C5 滤波后，加到CPU 的供电端 14 ～ 17 脚，为它供电。

② 复位：复位电路的核心元器件是CPU、Q7、DZ1、R5、R6。

电源工作初期，滤波电容C5 两端的电压是逐渐升高的。

当它两端的电压低于4V 时，通过稳压管DZ1 稳压，在R7两端产生的电压较低，使Q7 截止，C5 两端电压通过R6 为CPU 的 18 脚提供高电平的复位信号，使CPU 内的存储器、寄存器等电路清零复位。
