储罐焊接施工方案储罐焊接施工方案1. 储罐焊接施工前准备a. 根据储罐的设计图纸和相关技术文件，了解储罐的结构、材质、焊接方法和质量要求。
b. 分析施工现场的地理环境、安全要求和工艺装备条件，做好施工前的准备工作。
c. 确定焊接工艺和焊接材料，检查焊接设备的性能和焊接工具的准备情况。
2. 储罐焊接工艺流程a. 按照设计要求和工艺要求，进行储罐焊接的尺寸控制、焊缝准备和预处理。
b. 采用适当的焊接方法和工艺参数，进行储罐的焊缝对接、多道焊接和悬臂焊接。
c. 对焊接过程进行监督和控制，包括焊缝的尺寸、外观质量、焊接温度和搅拌强度等的检查。
d. 焊接完成后，对焊缝进行检测和评价，检测方法可以包括超声波检测、X射线检测和磁粉检测等。
3. 储罐焊接质量控制a. 确保焊工具、焊接材料和焊接设备的质量和性能满足要求，配备专业的焊工和检测人员。
b. 确保焊接过程的检测和记录工作，包括焊缝的测量、焊接参数的记录和瑕疵的整改等。
c. 对焊缝进行质量评定和评价，按照国家标准和设计要求进行评定，并进行焊缝的标记和验收。
d. 进行焊接后的后续处理工作，包括焊缝的清理、防腐处理和涂装工作等。
4. 储罐焊接安全控制a. 在施工现场设置安全警示标识，安装消防设备和防护网，确保施工现场的安全。
b. 检查焊接设备和焊接工具的安全性能，定期进行维护和保养，并进行安全操作培训。
c. 制定焊接作业的安全操作规程，并进行安全检查和事故预防工作。
d. 防止焊接过程产生的有害物质和气体泄漏，采取适当的通风和排气措施，保护施工人员的安全。
5. 储罐焊接质量验收和记录a. 进行焊缝的质量验收和评价，按照相关标准和规范进行验收和评价。
b. 对储罐的测试和检验结果进行记录和整理，包括焊缝质量、防漏性能和涂装质量等。
c. 编制焊接质量报告和焊接文件，包括焊接工艺规程、焊缝图、焊接记录和焊接材料证明等。
通过以上方案，可以确保储罐焊接工程的质量和安全，达到设计要求和使用要求。
储罐焊接施工方案1. 引言本文档描述了储罐的焊接施工方案。
焊接是储罐施工中的重要环节，合理的焊接施工方案能够确保储罐的结构安全，有效地防止泄漏和其他潜在危险。
本文将从焊接工艺选择、焊接材料选择、焊接参数设置等方面介绍焊接施工方案。
2. 焊接工艺选择储罐的焊接工艺选择是保证焊接质量的关键因素之一。
根据储罐的具体材质和设计要求，常见的焊接工艺包括手工电弧焊（SMAW）、气体保护焊（GMAW）、气体保护焊（GTAW）等。
在选择焊接工艺时，需考虑以下因素： - 材料的焊接性能； - 焊接速度和生产效率； - 焊接工艺的可操作性和施工条件要求。
3. 焊接材料选择储罐的焊接材料应与储罐本体材料相匹配，以确保焊缝的接头质量和焊接后的整体性能。
一般情况下，选择焊材时应考虑以下要点： - 焊材的化学成分和物理性能； - 焊材的焊接特性； - 焊材的可获得性和成本。
通常情况下，使用与储罐本体材料相同或相近的焊接材料，能够提高焊缝的可靠性和耐腐蚀性。
4. 焊接参数设置合理的焊接参数设置能够确保焊接接头的质量。
具体的焊接参数设置应由专业焊接工程师根据焊接工艺规程和材料特性进行分析和确定。
以下是常见的焊接参数设置建议： - 电流和电压：根据焊接工艺和材料厚度确定适当的电流和电压范围；- 焊接速度：控制焊接速度，以防止热影响区过热或焊缝凝固不完全； - 焊接电弧长度：保持稳定的电弧长度，以获得均匀的焊缝。
5. 焊接质量控制为确保焊接质量，需要进行严格的焊接质量控制。
在焊接施工过程中，需遵循以下控制措施： - 焊工的资质和培训：确保焊工具备足够的焊接技术和经验； - 焊接材料的质量检查：对焊接材料进行检验和合格认证； - 焊接工艺的监控和记录：记录焊接工艺参数和施工过程中的操作细节； - 焊缝的无损检测：对焊缝进行必要的无损检测，如超声波检测、射线检测等。
6. 安全防护措施储罐焊接施工中需采取一系列的安全防护措施，确保施工过程的安全性。
储油罐焊接施工方案
在油罐焊接施工中，加强施工焊接质量管理，按要求进行焊接施工与检验，提高储油罐的焊接质量。
1、参加储油罐焊接人员需持焊工合格证上岗。
2、选择焊接材料，焊材需有质量保证。
3、施焊人员需穿戴劳保防护用品。
4、中幅板、边缘板焊接：
从储罐中心向四周先横焊再纵焊，保证焊缝横向收缩适当。
注意观察，防止焊接变形。
边缘板对接焊缝采用多名焊工均匀分布在罐周围同时分段退焊。
底板收缩焊缝由多名焊工同时同向施焊，同时错开焊接接头。
5、罐壁焊接：
罐壁焊接时先由焊工同时施焊纵向焊缝后，再焊接环向焊缝。
焊接环向焊缝时，在两侧壁板上加设胀圈，焊缝冷却后，方可撤下。
罐壁对接缝及焊缝的探伤需符合要求。
6、浮顶焊接：
焊接时应有多名焊工分段均部对称同向同时施焊，由中心向外分段退焊。
应先焊立
缝，后焊角焊缝。
7、罐壁加强圈的焊接：
多名焊工均匀分布，分段交错焊接。
8、油罐底板、罐壁板：
焊缝应圆滑，尺寸符合规定。
及时修补焊接出现的焊疤。
9、罐顶焊接：
施焊人员应从上往下倒流法焊接，先焊接罐顶内侧的断续焊缝，后焊外部的连续焊缝。
10、焊缝检验。
第1篇一、工程概况本工程为XX储罐项目，位于XX地区。
储罐总容量为XX立方米，包括XX座储罐，分别有XX立方米、XX立方米、XX立方米等不同规格。
储罐材质为XX，罐壁厚度为XX毫米，罐底厚度为XX毫米。
本次施工方案针对储罐主体结构进行焊接施工。
二、施工工艺1. 焊接方法：采用手工电弧焊（SAW）进行焊接，焊接方法应符合GB/T 985.1-2015《钢制焊接压力容器》的要求。
2. 焊材选择：根据储罐材质和焊接要求，选用相应的焊条，焊材牌号应符合GB/T 5293-2017《碳钢焊条》的要求。
3. 焊接顺序：按照先底板、后壁板、再顶板的顺序进行焊接。
4. 焊接设备：选用适合的焊接设备，如CO2气体保护焊机、电弧焊机等。
5. 焊接参数：根据焊材和焊接要求，确定焊接电流、电压、焊接速度等参数。
三、施工步骤1. 施工准备：对施工人员进行技术培训，确保其掌握焊接技术；准备施工所需材料、设备、工具等。
2. 罐底板焊接：先进行罐底板的焊接，采用先中心后边缘、先低后高的焊接顺序。
焊接过程中，注意控制焊接热输入，避免出现裂纹、气孔等缺陷。
3. 罐壁板焊接：罐底板焊接完成后，进行罐壁板的焊接。
先焊接罐壁板的中心线，然后逐渐向两侧扩展。
焊接过程中，注意控制焊接顺序、焊接速度和焊接热输入。
4. 罐顶板焊接：罐壁板焊接完成后，进行罐顶板的焊接。
采用先中心后边缘、先低后高的焊接顺序。
焊接过程中，注意控制焊接热输入，避免出现裂纹、气孔等缺陷。
5. 焊缝检查：焊接完成后，对焊缝进行检查，包括外观检查、无损检测等。
发现缺陷及时进行修复。
6. 焊接记录：记录焊接过程，包括焊材牌号、焊接参数、焊接顺序等。
四、质量控制1. 焊接质量应符合GB/T 985.1-2015《钢制焊接压力容器》的要求。
2. 焊接过程中，严格控制焊接热输入，避免出现裂纹、气孔等缺陷。
3. 焊接完成后，对焊缝进行检查，确保焊接质量。
4. 加强焊接过程的管理，确保焊接质量。

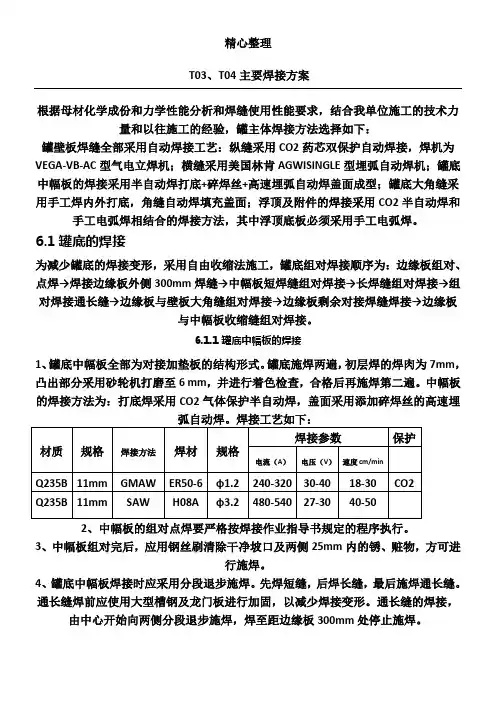

T03、T04主要焊接方案根据母材化学成份和力学性能分析和焊缝使用性能要求，结合我单位施工的技术力量和以往施工的经验，罐主体焊接方法选择如下：罐壁板焊缝全部采用自动焊接工艺：纵缝采用CO2药芯双保护自动焊接，焊机为VEGA-VB-AC型气电立焊机；横缝采用美国林肯AGWISINGLE型埋弧自动焊机；罐底中幅板的焊接采用半自动焊打底+碎焊丝+高速埋弧自动焊盖面成型；罐底大角缝采用手工焊内外打底，角缝自动焊填充盖面；浮顶及附件的焊接采用CO2半自动焊和手工电弧焊相结合的焊接方法，其中浮顶底板必须采用手工电弧焊。
6.1罐底的焊接为减少罐底的焊接变形，采用自由收缩法施工，罐底组对焊接顺序为：边缘板组对、点焊→焊接边缘板外侧300mm焊缝→中幅板短焊缝组对焊接→长焊缝组对焊接→组对焊接通长缝→边缘板与壁板大角缝组对焊接→边缘板剩余对接焊缝焊接→边缘板与中幅板收缩缝组对焊接。
6.1.1罐底中幅板的焊接1、罐底中幅板全部为对接加垫板的结构形式。
罐底施焊两遍，初层焊的焊肉为7mm，凸出部分采用砂轮机打磨至6 mm，并进行着色检查，合格后再施焊第二遍。
中幅板的焊接方法为：打底焊采用CO2气体保护半自动焊，盖面采用添加碎焊丝的高速埋2、中幅板的组对点焊要严格按焊接作业指导书规定的程序执行。
3、中幅板组对完后，应用钢丝刷清除干净坡口及两侧25mm内的锈、赃物，方可进行施焊。
4、罐底中幅板焊接时应采用分段退步施焊。
先焊短缝，后焊长缝，最后施焊通长缝。
通长缝焊前应使用大型槽钢及龙门板进行加固，以减少焊接变形。
通长缝的焊接，由中心开始向两侧分段退步施焊，焊至距边缘板300mm处停止施焊。
5、对较多平行排列的焊缝（长缝），应由二台焊机从中心向外对称隔缝施焊，施焊程序如附图2：6．为减少中幅板短缝和长缝在焊接后两端产生的下凹变形，中幅板短缝和长缝的端部应在焊道两侧加短背杠，同时端部焊接预留长度尽量短，以不焊至垫板为原则。
6.1.2边缘板的焊接1、边缘板的焊接采用手工电弧焊，顺序为：先焊外侧500mm，由外向内施焊，注意层间接头相互错开30-50mm，外侧加引弧板防止起弧产生缺陷。
T03、T04 主要焊接方案根据母材化学成份和力学性能分析和焊缝使用性能要求，结合我单位施工的技术力量和以往施工的经验，罐主体焊接方法选择如下：罐壁板焊缝全部采用自动焊接工艺：纵缝采用CO2药芯双保护自动焊接，焊机为VEGA-VB-AC型气电立焊机；横缝采用美国林肯AGWISINGLE型埋弧自动焊机；罐底中幅板的焊接采用半自动焊打底+碎焊丝+高速埋弧自动焊盖面成型；罐底大角缝采用手工焊内外打底，角缝自动焊填充盖面；浮顶及附件的焊接采用CO2半自动焊和手工电弧焊相结合的焊接方法，其中浮顶底板必须采用手工电弧焊。
罐底的焊接为减少罐底的焊接变形，采用自由收缩法施工，罐底组对焊接顺序为：边缘板组对、点焊→焊接边缘板外侧300mm焊缝→中幅板短焊缝组对焊接→长焊缝组对焊接→组对焊接通长缝→边缘板与壁板大角缝组对焊接→边缘板剩余对接焊缝焊接→边缘板与中幅板收缩缝组对焊接。
6.1.1罐底中幅板的焊接1、罐底中幅板全部为对接加垫板的结构形式。
罐底施焊两遍，初层焊的焊肉为7mm，凸出部分采用砂轮机打磨至6 mm，并进行着色检查，合格后再施焊第二遍。
中幅板的焊接方法为：打底焊采用CO2气体保护半自动焊，盖面采用添加碎焊丝的高速埋弧自2、中幅板的组对点焊要严格按焊接作业指导书规定的程序执行。
3、中幅板组对完后，应用钢丝刷清除干净坡口及两侧25mm内的锈、赃物，方可进行施焊。
4、罐底中幅板焊接时应采用分段退步施焊。
先焊短缝，后焊长缝，最后施焊通长缝。
通长缝焊前应使用大型槽钢及龙门板进行加固，以减少焊接变形。
通长缝的焊接，由中心开始向两侧分段退步施焊，焊至距边缘板300mm处停止施焊。
5、对较多平行排列的焊缝（长缝），应由二台焊机从中心向外对称隔缝施焊，施焊程序如附图2：6．为减少中幅板短缝和长缝在焊接后两端产生的下凹变形，中幅板短缝和长缝的端部应在焊道两侧加短背杠，同时端部焊接预留长度尽量短，以不焊至垫板为原则。
6.1.2边缘板的焊接1、边缘板的焊接采用手工电弧焊，顺序为：先焊外侧500mm，由外向内施焊，注意层间接头相互错开30-50mm，外侧加引弧板防止起弧产生缺陷。

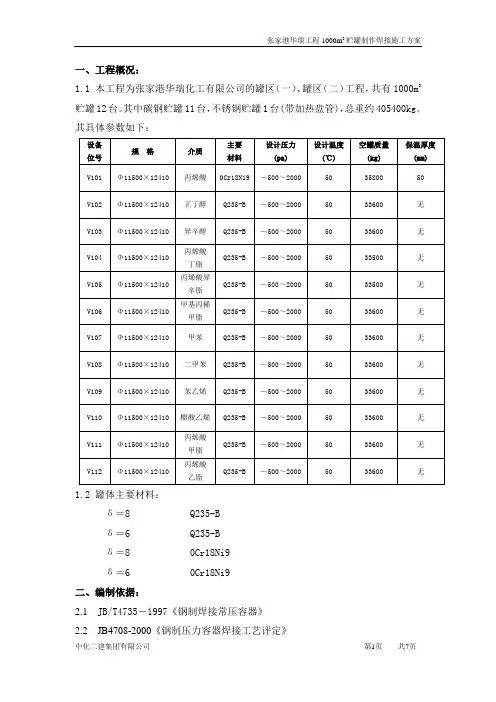

一、工程概况：1.1 本工程为张家港华瑞化工有限公司的罐区（一）、罐区（二）工程，共有1000m3贮罐12台。
其中碳钢贮罐11台，不锈钢贮罐1台(带加热盘管)，总重约405400kg。
其具体参数如下：1.2 罐体主要材料：δ＝8 Q235-Bδ＝6 Q235-Bδ＝8 0Cr18Ni9δ＝6 0Cr18Ni9二、编制依据：2.1 JB/T4735－1997《钢制焊接常压容器》2.2 JB4708-2000《钢制压力容器焊接工艺评定》2.3 JB/T4709-2000《钢制压力容器焊接规程》2.4 JB4730-94《压力容器无损检测》2.5 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.6 HGJ223－87《炼油化工施工安全规程》2.7 张家港华瑞化工有限公司提供的施工图纸三、焊接准备：3.1 人员准备a) 焊工应有锅炉压力容器焊工考试合格证。
b) 焊接检验和无损检测人员应具有相应的相应等级的资格证书。
3.2 焊接机械a）电焊机、烘干箱和焊条保温桶应保证完好。
b) 焊机电流电压表配备并可调节。
电流表、电压表必须经检定合格并在检定周期内。
3.3 焊接材料及管理：a）焊接材料和焊接母材必须具有质量证明书。
b) 焊接材料选择：Q235－B 选用焊条型号：E4303 牌号：J4220Cr18Ni9 选用焊条型号：E0-19-10-16牌号：A102c) 焊接材料应保持干燥，焊接材料的保管、烘干、发放应设专人管理。
d) 使用前应进行烘干，并去掉油污，其烘干温度如下：e) 现场领用焊条必须用保温桶存放，焊条保温桶在现场应插上电源，保持100℃～150℃，防止受潮。
f) 不锈钢A102焊条必须单独存放，单独烘干，不得于碳钢焊条混放和烘烤。
g) 焊条烘干发放应有记录。
3.4 焊接工艺及方法：a) 焊接采用焊条电弧焊。
b) 焊接应有成熟的焊接工艺评定。
c) 根据焊接工艺评定编制焊接工艺卡。
储罐焊接方案重要储罐焊接是工程施工中非常重要的一个环节，其焊接质量直接关系到储罐的使用安全和性能。
因此，选择适合的焊接方案对于储罐的制造至关重要。
下面我们将从焊接方法选择、焊接工艺控制和焊接质量保证等几个方面来详细介绍储罐焊接方案的重要性。
一、焊接方法选择在储罐的制造过程中，常用的焊接方法主要有手工焊接、气保焊接、埋弧焊接和气体保护焊等。
对于储罐的焊接来说，通常选择埋弧焊接和气体保护焊接这两种方法。
埋弧焊接是一种较为常用的焊接方法，它具有熔渣遮蔽、弧光遮蔽和覆盖气体保护等优点，适用于储罐的板对接、焊缝填充和角焊接等操作。
而气体保护焊接则适用于对管道、容器等异形工件进行焊接，具有焊缝美观、均匀性好、气孔少等优点。
在选择焊接方法时，需要根据储罐的具体要求和使用环境来确定。
例如，对于承受高温高压的压力容器，通常要求采用高强度的埋弧焊接方法，以确保焊缝的牢固性和耐压性；而对于一般的储罐制造来说，选择气体保护焊接已经能够满足要求。
二、焊接工艺控制在进行储罐焊接时，焊接工艺的控制非常关键。
首先是焊缝形式的选择，对于储罐的对接焊缝，通常选择V形或X形焊缝，以确保焊接强度和质量；对于填充焊缝和角焊缝，则需要根据板厚和工件形状来选择合适的焊缝形式。
其次是焊接参数的控制，包括焊接电流、电压、焊接速度和焊接温度等方面。
焊接电流和电压的选择直接影响焊接熔渣和焊缝的形成，过高或过低都会导致焊接质量不良；焊接速度则决定了焊接的效率和热输入量，过快或过慢都会影响焊接质量。
最后是焊接气体的选择和保护。
对于埋弧焊接来说，要选择适合的焊接气体，以保证焊接熔渣和气体保护的效果；对于气体保护焊接来说，要确保焊接区域被保护气体完全覆盖，以防止氧化和气孔等缺陷的产生。
三、焊接质量保证在储罐焊接过程中，焊接质量的保证至关重要。
为了确保焊接质量，需要对焊接工序进行全程监控和检验。
在焊接前，要对材料进行检验，包括材料牌号、厚度、表面质量等方面；在焊接过程中，要对焊接参数进行实时监控，及时调整以确保焊接质量；在焊接后，要对焊缝进行探伤、射线或超声波检测等检验，以发现隐含缺陷并及时修复。

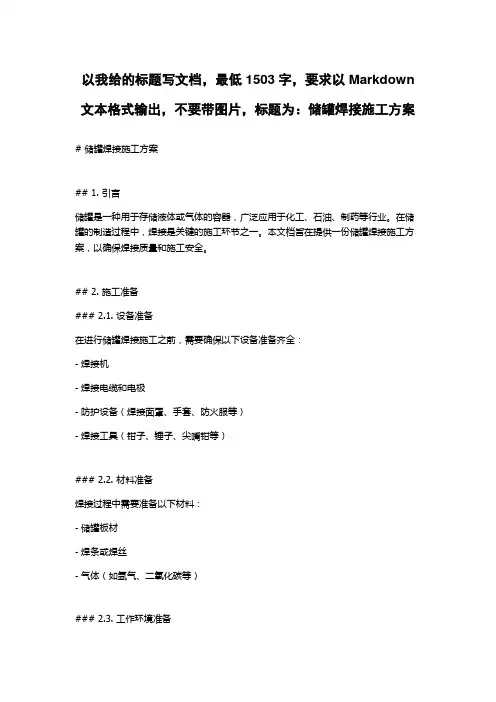

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：储罐焊接施工方案# 储罐焊接施工方案## 1. 引言储罐是一种用于存储液体或气体的容器，广泛应用于化工、石油、制药等行业。
在储罐的制造过程中，焊接是关键的施工环节之一。
本文档旨在提供一份储罐焊接施工方案，以确保焊接质量和施工安全。
## 2. 施工准备### 2.1. 设备准备在进行储罐焊接施工之前，需要确保以下设备准备齐全：- 焊接机- 焊接电缆和电极- 防护设备（焊接面罩、手套、防火服等）- 焊接工具（钳子、锤子、尖嘴钳等）### 2.2. 材料准备焊接过程中需要准备以下材料：- 储罐板材- 焊条或焊丝- 气体（如氩气、二氧化碳等）### 2.3. 工作环境准备为确保施工安全和质量，需要做好以下工作环境准备：- 储罐周围应清理干净，无杂物、杂草等。
- 施工区域应进行标识和围栏设置，确保他人不会误入施工区。
- 保持充足的通风，避免气体积聚引发事故。
## 3. 焊接工艺### 3.1. 焊接方法选择根据储罐的材料和要求，选择合适的焊接方法。
常见的焊接方法包括手工电弧焊、气体保护焊、半自动焊等。
在选择焊接方法时，需考虑焊缝的位置、设计要求和施工环境等因素。
### 3.2. 焊接参数设定根据焊接材料和工艺要求，设定合适的焊接参数。
主要包括焊接电流、电压、焊接速度等参数。
在设定参数时，需参考相关焊接规范，并进行试焊以验证设定的焊接参数是否合适。
### 3.3. 焊接顺序安排根据储罐的设计和焊接工序，合理安排焊接顺序。
通常情况下，应先从上部焊接开始，逐渐向下焊接，最后焊接底部。
焊接顺序的安排需考虑到焊接热量分布、应力分布和焊接变形等因素。
### 3.4. 焊接质量控制焊接质量是焊接施工的核心目标之一。
为保证焊缝质量，应重点控制以下因素：- 清洁度：在焊接前需确保焊接面干净、无油污和氧化层。
可采用喷砂、刮砂等方法进行表面处理。

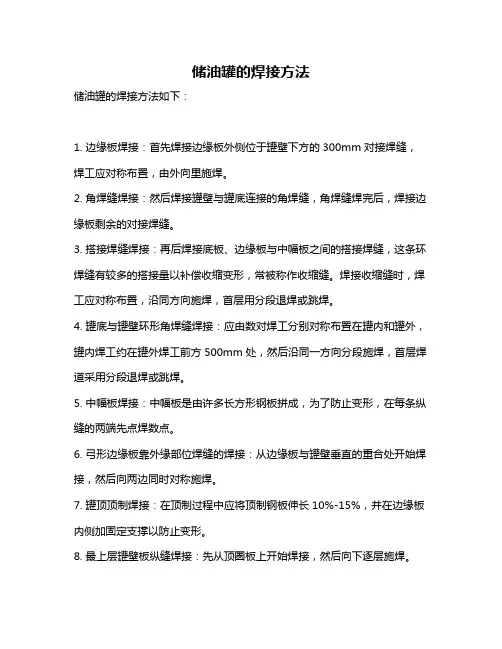

储油罐的焊接方法储油罐的焊接方法如下：1. 边缘板焊接：首先焊接边缘板外侧位于罐壁下方的300mm对接焊缝，焊工应对称布置，由外向里施焊。
2. 角焊缝焊接：然后焊接罐壁与罐底连接的角焊缝，角焊缝焊完后，焊接边缘板剩余的对接焊缝。
3. 搭接焊缝焊接：再后焊接底板、边缘板与中幅板之间的搭接焊缝，这条环焊缝有较多的搭接量以补偿收缩变形，常被称作收缩缝。
焊接收缩缝时，焊工应对称布置，沿同方向施焊，首层用分段退焊或跳焊。
4. 罐底与罐壁环形角焊缝焊接：应由数对焊工分别对称布置在罐内和罐外，罐内焊工约在罐外焊工前方500mm处，然后沿同一方向分段施焊，首层焊道采用分段退焊或跳焊。
5. 中幅板焊接：中幅板是由许多长方形钢板拼成，为了防止变形，在每条纵缝的两端先点焊数点。
6. 弓形边缘板靠外缘部位焊缝的焊接：从边缘板与罐壁垂直的重合处开始焊接，然后向两边同时对称施焊。
7. 罐顶顶制焊接：在顶制过程中应将顶制钢板伸长10%-15%，并在边缘板内侧加固定支撑以防止变形。
8. 最上层罐壁板纵缝焊接：先从顶圈板上开始焊接，然后向下逐层施焊。
9. 储罐其它层纵、环缝焊接：先从顶圈板上开始焊接，然后向下逐层施焊。
10. 罐顶与罐壁焊接：从边缘板与罐壁垂直的重合处开始焊接，然后向两边同时对称施焊。
11. 最底层壁板与弓形边缘板的环角缝焊接：从边缘板与罐壁垂直的重合处开始焊接，然后向两边同时对称施焊。
12. 弓形边缘板剩余对接焊缝的焊接：从边缘板与罐壁垂直的重合处开始焊接，然后向两边同时对称施焊。
13. 中幅板与弓形板搭接缝（收缩缝）的焊接：搭接焊缝的焊接顺序是从边缘板与罐壁垂直的重合处开始焊接，然后向两边同时对称施焊。
完成上述步骤后，储油罐的焊接工作即完成。
在焊接过程中应注意安全和工艺要求，确保质量可靠和符合标准。
T03、T04主要焊接案
根据母材化学成份和力学性能分析和焊缝使用性能要求結合我单位施工的技术力量和以往施工的经验z罐主体焊接法选择如下：
罐壁板焊缝全部采用自动焊接工艺：纵缝采用C02药芯双保护自动焊接，焊机为VEGA-VB-AC 型气电立焊机；横缝采用美国林肯AGWISINGLE型埋弧自动焊机;罐底中幅板的焊接采用半自动焊打底+碎焊丝+高速埋弧自动焊盖面成型；罐底大角缝采用手工焊外打底,角缝自动焊填充盖面；浮顶及附件的焊接采用C02半自动焊和手工电弧悍相结合的焊接法，其中浮顶底板必须采用手工电弧焊。
6.1罐底的悍接
为减少罐底的焊接变形，采用自由收缩法施工，罐底组对焊接顺序为：边缘板组对、点焊-焊接边缘板夕bW 300mm焊缝-中幅板短焊缝组对焊接-长焊缝组对焊接-组对焊接通长缝-边缘板与壁板大角缝组对焊接-边缘板剩余对接焊缝焊接-边缘板与中幅板收缩缝组对焊接。
6.1.1罐底中幅板的焊接
1、罐底中幅板全部为对接加垫板的结构形式。
罐底施焊两遍,初层焊的焊肉为7mm ,凸出部分采用砂轮机打磨至6mm,并进行看色检查，合格后再施焊第二遍。
中幅板的焊接法为：打底焊采用CO2气体保护半自动焊，盖面采用添加碎焊丝的高速埋弧自动焊。
焊接工艺如下：
2、中幅板的组对点焊要格按焊接作业指导书规定的程序执行。
3、中幅板组对完后,应用钢丝刷清除干净坡口及两侧25mm的锈、赃物,可进行施焊。
4、罐底中幅板焊接时应采用分段退步施焊。
先焊短缝，后焊长缝，最后施焊通长缝。
通长缝焊前应使用大型槽钢及龙门板进行加固，以减少焊接变形。
通长缝的焊接,由中心开始向两侧分段退步施焊,焊至葩边缘板300mm处停止施焊。
5、对较多平行排列的焊缝（长缝）,应由二台焊机从中心向外对称隔缝施焊，施焊程序如附圏2 :
6.为减少中幅板短缝和长缝在焊接后两端产生的下凹变形,中幅板短缝和长缝的端部应在焊道两侧加短背杠，同时端部焊接预留长度尽量短，以不焊至垫板为原则。
6.1.2边缘板的焊接
1、边缘板的焊接采用手工电弧焊，顺序为：先焊外侧500mm ,由外向施焊,注意层间接头相互错开30-50mm，外侧加引弧板防止起弧产生缺陷。
剩余焊缝用半自动焊机打底,埋弧自动焊+碎丝填充盖面。
焊接工艺如下：
2、边缘板采用净料工艺组对,待所有焊缝全部组对完后，可开始焊接，焊接时，焊工对称分布并隔缝施焊。
3、为减少边缘板对接缝在焊接过程中产生的下凹变形，焊前要在对接缝下加斜垫铁，垫起约30mm 左右的高度,以反变形抵消下凹变形。
6.1.3大角焊缝的焊接
1、采用手工焊打底,埋弧自动焊填充盖面。
焊接工艺如下:
注：括号为、罐焊接主要焊接垂的容
2、焊接顺序：先进行侧第一遍手工焊;再进行夕M则第一遍手工焊及自动焊,最后进行侧自动焊。
3、大角缝焊接的第一层焊道,容易产生条虫状气，要求在施焊前，清除锈、污物、油类等，如遇到下雨之后、结露等情况，应采用燃烧器等加热去除水分。
焊接工艺上选用使熔深变浅的焊接条件（降低电流、减慢焊速等）另外,焊丝的对正位置适当离刑则板，以使根部尽可能不熔化。
6.2罐壁的悍接
壁板焊接先焊立缝,再焊环缝,立缝焊接前,先焊上定位龙门板,然后拆下立缝组对卡具。
立缝的坡口第一、二节采用X型坡口，其余均为侧V型坡口；环缝坡口第一至第五节为大外小的"K" 型坡口，第六至第九节为侧单面"K”型坡口。
坡口图如附圏3 ,
立缝焊接时,上端加熄弧板，下端150mm焊缝采用手工焊,其余为自动焊,见下图示。
2.立缝自动焊机布置如右图示：
焊接工艺如下：
_____
3.罐壁环缝焊接时，在罐壁圆均匀分布6台自动焊机，同时同向焊接，焊完侧时，拆除罐外侧卡具, 采用砂轮清根打磨，并结合焊接变形值，确定清根的深度，如果清根深度达到焊缝厚度的2/3,要用手工焊法进行补焊，清理完后,进行外侧环缝焊接。
焊接顺序为先焊坡口 ,后焊外坡口。
环缝采用自动焊，坡口组对很重要,应确保对口间隙符合要求，当组对间隙大于3mm时,应在坡口侧用手工焊封底。
环缝自动焊的起弧点和收弧点不能在同一个地,应错开300mm以上。
环缝自动焊时，焊接电源放置在浮顶中心，焊接把线与控制线使用环导向装置,可使自动焊机沿圆同时进行双向作业。
4.油罐钢板SPV490Q焊接时应均匀预热，预热温度为100-150°C ,加热围不小于焊缝两侧100mm ,焊接层间温度不应低于预热温度,采用火焰加热器进行焊前预热。
焊接工艺：
63单盘式浮顶的悍接
主要焊接案：单盘板仰脸为花焊（隔200mm焊100mm ）,但在所有丁字口部位三个向各焊接200mm，在支柱、人等附件及转动浮梯轨道附近、单盘加强筋或其它钢性较大的构件围300mm围, 采用连续满角焊缝。
单盘上表面为连续满角焊，焊角高为4.5mm。
单盘板与单盘加强筋焊接采用双面花焊（隔200mm焊50mm ）,焊角高度为4.5 mm o但在透气两侧应采用双面满焊z满焊长度为50mm。
单盘焊接应先仰脸花焊，人员分布要均匀。
正面焊接顺序为：边缘板短缝、边缘板与中幅板搭接
缝、中幅板短缝、长缝。
从外向进行焊接,焊接时隔2米进行退步。
焊接过程中人员要均布,焊接前应清除焊道上的铁锈。
单盘上表面和船舱上表面采用气保焊焊接,焊接工艺如下:
焊接应符合设计和规要求,焊接不允产生咬边现象（特别注意单盘仰脸）,焊完后应清除药皮, 焊瘤，飞溅等。
6.4开接管及补强圈悍接（第_圈罐壁）
底圈接管弧形板的焊接顺序和焊接防变形措施必须充分考虑壁板外侧焊接量不同对焊接变形的影响。
焊接法选择上：打底选用手工焊，填充盖面选用变形量较小的CO2气保焊；其热处理壁板组焊主要施工法是:首先壁板滚弧成形,然后在特制（整体刚度高）的拱胎上进行开及接管组装,全部组装完成后翻转至凹胎上进行里口（小坡口）的焊接，这时的焊接不需要采取防变形措施，原因有二, —是在拱胎上进行开后，在开部位,壁板侧已有少量的凹变形,如用弦长为2m的圆弧样板测量圆弧度,其凹量约2mm左右,二
是里口（小坡口）的焊接，其焊接量较小，外凸变形量也较小，里口焊接完后，开产生的凹变形与里口焊接产生的外凸变形基本抵消。
但是热处理板接管以及补强板的外侧焊接量很大，因此，在里口焊接完成后,应在人、进出油口等大接管围打上三横两纵五根弧板背杠, 在其它小接管围打两根背杠即可（注意弧板、背杠与热处理板要焊接牢固且不能与拱胎拉筋相干涉X 再将壁板翻转放在拱胎上将壁板与拱胎用卡具固定这时即可进行外口焊接对于直径DNn600mm 的接管,应由两人同时对称施焊，并采用多层多道焊，以减少焊接应力。
采用上述的施工顺序、焊接法以及防变形措施,热处理壁板焊完后其壁板圆弧度、直线度能全部控制在设计和规,且数据偏差极小。
防变形措施见下图。
人孔
6.5悍缝外观检查
在罐体焊缝检查前，应将药皮、熔渣及飞溅等清理干净。
焊缝的表面及热影响区，不得有裂纹、气、夹渣和弧坑等缺陷。
对接焊缝的咬边深度不得大于0.4mm ;咬边的连续长度不得大于100mm ;焊缝两侧咬边的总长度,不得超过该焊缝长度的10% ;
底层罐壁及第二、第三圈罐壁的纵焊缝、底层罐壁与第二层罐壁、第二层罐壁和第三层罐壁之间的环悍缝的咬边应打磨圆滑。
边缘板与底层罐壁的T形接头罐角焊缝应成下凹形圆滑过渡，咬边应打磨圆滑。
焊趾不允咬边。
罐壁焊缝不得有低于母材表面的凹陷（罐焊肉1
罐壁侧焊缝的余高不得大于lmm o其它对接焊缝的余高，应符合下表的规定。
SPV490Q钢板表面的焊疤应在打磨平滑后进行渗透或磁粉检测,无裂纹为合格。
6.6悍缝无损检测要求
从事油罐焊缝无损检测及密性试验的人员，必须具有有关部门颁发的并与其工作相适应的资格证书。
SPV490Q钢板之间及SPV490Q与其它牌号钢板焊接完毕后至少经过24小时可进行无损检测。
罐底的所有焊缝应采用真空箱进行密性试验，试验负压值不得低于53kPa ,无渗漏为合格，充水试验后再进行一次复查。
边缘板的对接焊缝，在根部焊道焊接完毕后,应进行渗透检测,在最后一层焊道完毕后,应进行渗透或磁粉检测。
100000m』罐各部位检测要求见下表（检测标准JB4730-94 ）
6.7悍道返工管理
焊缝部缺陷用砂轮清除，确定无缺陷后采用手工电弧焊进行补焊，且每处的补焊长度应在50mm 以上。
外部缺陷用砂轮清除后再补焊,最后用砂轮打磨平滑。
对于同一部位的返工次数,不宜超过两次，如超过两次，须经项目部总工程师批准。
对返工后的悍缝应按原检验要求进行检查，合格后转入下道工序。
