管片防水技术交底

防水施工技术交底
为了确保施工的顺利进行，提高施工质量和安全性，特对防水施工技术进行详细交底如下：
1、施工人员必须持有相关证书，具备一定的防水施工经验，严格按照施工图纸和规范进行操作。

2、在进行施工前，需对施工现场进行认真勘测，对施工材料和设备进行检查确认，确保施工所需的一切准备工作完备。

3、防水卷材施工时，首先要对基层的平整度和承重性进行检查，必须保证基层结实干净无杂质，并进行打磨处理，涂刷底漆。

4、根据具体情况选择适合的防水卷材，确保质量合格，符合国家标准，选择好胶水和焊接剂，并按照使用说明书正确搭配使用。

5、在进行施工过程中，严格按照防水卷材的铺贴规范进行操作，注意保持卷材的整齐平整，避免产生皱折和空鼓现象。

6、焊接接头时，需确保焊缝牢固，无漏焊现象，焊接温度和速度要适中，保证焊接质量达标。

7、在涂料防水施工中，必须选用优质的防水涂料，涂刷均匀，涂料层厚度要符合设计要求，保证防水涂料的完整性和耐久性。

8、在进行施工前，施工人员必须配备完善的防护设备，保护好自身安全，避免发生意外事故。

9、施工结束后，对施工质量进行检查验收，确保施工质量符合规范要求，对不合格部分及时整改。

以上为防水施工技术交底内容，希望施工人员严格按照要求进行操作，确保施工质量和安全。

技术交底记录A3.12工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位区间工程工序名称管片防水安装交底提要：管片防水安装技术交底交底内容：材料列表（每一环）序号项目类型单位数量备注01 三元乙丙橡胶弹性密封垫标准块条 3 标准块邻接块条 2 邻接块封顶块条 1 封顶块02 丁腈软木橡胶传力衬垫环缝块13 B1型块 2 B2型块 1 B3型纵缝块 6 L型03 自粘橡胶薄片块1204 单组份氯丁-酚醛粘结剂桶 105 刷子把 506 胶水刮刀把 207 橡胶锤个 208 胶水桶个 209 遇水膨胀橡胶垫圈个56*10 纵向螺栓套16 随管片下井*11 环向螺栓套12 随管片下井技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案工程名称XX轨道交通4号线Ⅳ-TS-13标土建工程交底部位区间工程工序名称管片防水安装交底提要：管片防水安装技术交底交底内容：贴4片，纵向螺栓孔处留孔。

(3)为规范传力衬垫粘贴位置，以管片内弧面钢印（即“KT-N”的字样）为参照，每片管片环缝传力衬垫粘贴在钢印左侧接缝，纵缝传力衬垫粘贴在钢印上方接缝，参考图例如下。

质量标准：粘贴后的传力衬垫表面应平整，不得出现脱胶、翘边、歪斜等现象。

4、自粘性橡胶薄板的粘贴为加强管片角部防水，在密封垫外角部覆贴自粘性橡胶薄片（未硫化丁基橡胶）。

自粘性橡胶薄片厚15cm，宽50mm，长75mm×2，仅覆盖一半弹性密封垫表面（迎水侧）安装方法：由于自粘性橡胶薄板具有自粘性，因此不需要涂抹粘结剂，且在地面安装时，自粘性橡胶薄板表面的薄膜需要保护好，要求到达拼装台准备安装管片前将其保护膜撕下，确保止水效果。

自粘性橡胶薄板的安装位置密封垫的外角部，要求覆盖密封垫一半的宽度位置，采用对角布置形式。

技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案。

一、交底目的为确保管片堵漏施工过程中的安全，提高施工效率，降低事故发生率，特制定本安全技术交底。

二、交底对象所有参与管片堵漏施工的施工人员、管理人员及监理人员。

三、交底内容1. 施工准备- 确认施工图纸，了解管片堵漏的具体要求。

- 检查施工材料、设备、工具是否齐全、完好。

- 施工现场应设置明显的安全警示标志。

2. 施工工艺及流程- 管片堵漏采用注浆法，注浆材料应符合国家相关标准。

- 施工流程：清理管片表面→检查裂缝情况→选择合适的注浆孔位→注浆作业→检查堵漏效果。

3. 安全注意事项- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 注浆作业前，应对施工人员进行安全教育和技术培训。

- 严禁酒后、疲劳作业。

- 注浆作业时，应确保注浆泵、注浆管等设备正常工作。

- 注浆过程中，如发现异常情况，应立即停止作业，查找原因并采取措施。

- 注浆作业完成后，应对施工现场进行清理，确保无残留物。

4. 应急措施- 发生人员伤害事故时，应立即组织抢救，并及时上报相关部门。

- 发生火灾、触电等事故时，应立即切断电源，使用灭火器等消防器材进行灭火。

- 发生环境污染事故时，应立即采取措施，防止污染扩散。

5. 检查验收- 施工过程中，监理人员应定期对施工质量进行检查，确保施工质量符合要求。

- 施工完成后，由监理单位组织验收，验收合格后方可投入使用。

四、交底人（此处填写交底人姓名及职务）五、接受人（此处填写接受人姓名及职务）六、交底时间（此处填写交底时间）七、备注1. 本交底模板仅供参考，具体施工过程中应根据实际情况进行调整。

2. 施工单位应结合实际情况，制定详细的施工方案和安全措施。

3. 施工过程中，如遇特殊情况，应及时上报并采取相应措施。

八、附件1. 管片堵漏施工图纸2. 管片堵漏施工方案3. 管片堵漏安全技术操作规程（注：以上模板仅供参考，具体内容可根据实际情况进行调整。

）。

施表C I -
施工技术交底卡
编号：C I -
3）施注浆、检查、记录、分析，分析注浆效果，反馈指导下次注浆。

4
） 根据洞内管片衬砌变形和地面及周围建筑物变形监测结果，及时进行信息 反馈，修正注浆参数设计和施工方法，发现情况及时解决。

5） 做好注浆设备的维修保养，注浆材料供应，定时对注浆管路及设备进行清 洗，保证注浆作业顺利连续不中断进行。

6） 注浆同时，要观察盾尾密封效果，防止浆液通过盾构机与管片之间渗漏。

二次注浆配合比（可根据实际情况调整）
专业技术 负责人：
交底人： 接受交底人:。

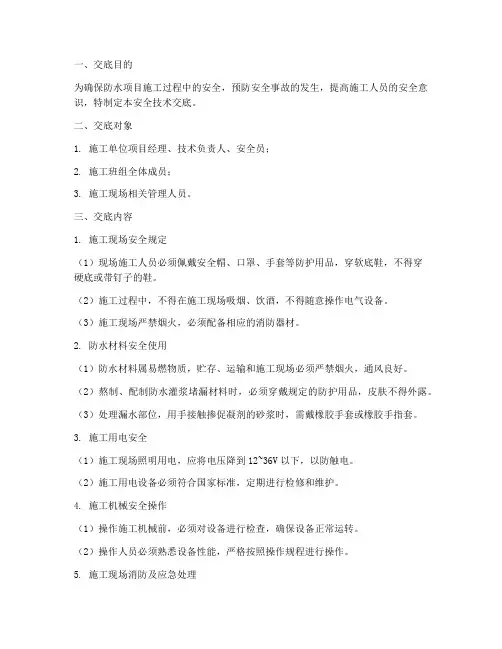

一、交底目的为确保防水项目施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，特制定本安全技术交底。

二、交底对象1. 施工单位项目经理、技术负责人、安全员；2. 施工班组全体成员；3. 施工现场相关管理人员。

三、交底内容1. 施工现场安全规定（1）现场施工人员必须佩戴安全帽、口罩、手套等防护用品，穿软底鞋，不得穿硬底或带钉子的鞋。

（2）施工过程中，不得在施工现场吸烟、饮酒，不得随意操作电气设备。

（3）施工现场严禁烟火，必须配备相应的消防器材。

2. 防水材料安全使用（1）防水材料属易燃物质，贮存、运输和施工现场必须严禁烟火，通风良好。

（2）熬制、配制防水灌浆堵漏材料时，必须穿戴规定的防护用品，皮肤不得外露。

（3）处理漏水部位，用手接触掺促凝剂的砂浆时，需戴橡胶手套或橡胶手指套。

3. 施工用电安全（1）施工现场照明用电，应将电压降到12~36V以下，以防触电。

（2）施工用电设备必须符合国家标准，定期进行检修和维护。

4. 施工机械安全操作（1）操作施工机械前，必须对设备进行检查，确保设备正常运转。

（2）操作人员必须熟悉设备性能，严格按照操作规程进行操作。

5. 施工现场消防及应急处理（1）施工现场应配备足够的消防器材，并定期进行检查和维护。

（2）施工过程中发生火灾，立即报警，并组织人员进行灭火。

（3）发生触电事故，立即切断电源，并进行急救。

6. 施工现场文明施工（1）施工现场应保持整洁，施工垃圾及时清理。

（2）施工材料堆放整齐，不得占用消防通道。

四、交底要求1. 施工单位项目经理、技术负责人、安全员应认真组织交底工作，确保交底内容全面、准确。

2. 施工班组全体成员应认真听取交底内容，了解安全规定，提高安全意识。

3. 施工现场相关管理人员应加强对施工现场的巡查，确保安全措施落实到位。

五、交底时间交底时间：[具体时间]六、交底人交底人：[具体姓名]七、接受交底人接受交底人：[具体姓名]八、备注1. 本安全技术交底范本适用于防水项目施工过程中。

一、交底目的为确保管廊防水施工安全、质量，提高施工人员的安全意识和操作技能，现将管廊防水安全技术交底如下。

二、工程概况1. 工程名称：XX市地下综合管廊建设工程2. 工程地点：XX市3. 工程规模：全长XX米4. 施工单位：XX建设有限公司三、防水技术要求1. 防水等级：根据国家相关规范和设计要求，本工程防水等级为XX级。

2. 防水材料：采用优质防水卷材、防水涂料、防水砂浆等材料。

3. 施工工艺：按照国家相关规范和设计要求，采用施工缝、变形缝、穿墙管等部位特殊处理工艺。

四、安全技术措施1. 人员安全（1）施工人员必须经过专业培训，熟悉防水施工工艺和安全操作规程。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工现场设立安全警示标志，禁止无关人员进入施工区域。

2. 施工现场安全（1）施工现场应设置临时围挡，确保施工区域封闭。

（2）施工现场应设置消防器材，并定期检查，确保消防器材完好。

（3）施工现场应设置安全通道，保持通道畅通。

（4）施工现场应设置防滑、防坠落设施，确保施工人员安全。

3. 施工设备安全（1）施工设备应定期检查、维护，确保设备安全运行。

（2）施工设备操作人员应具备相应的操作技能，严格按照操作规程进行操作。

（3）施工现场应设置设备安全警示标志，确保设备安全使用。

4. 防水材料安全（1）防水材料应储存在干燥、通风、防火、防潮的环境中。

（2）防水材料应按照产品说明书要求进行储存、运输和使用。

（3）防水材料使用过程中，应避免与其他化学品接触，防止火灾、爆炸等事故发生。

五、施工流程1. 施工前准备：熟悉图纸、技术规范、安全操作规程，进行人员培训、设备检查等。

2. 施工过程中：按照施工方案进行防水材料施工，严格控制施工质量。

3. 施工完成后：对施工质量进行检查，发现问题及时整改。

4. 工程验收：按照国家相关规范和设计要求，进行防水工程验收。

六、注意事项1. 施工过程中，应严格按照防水施工工艺进行操作，确保施工质量。

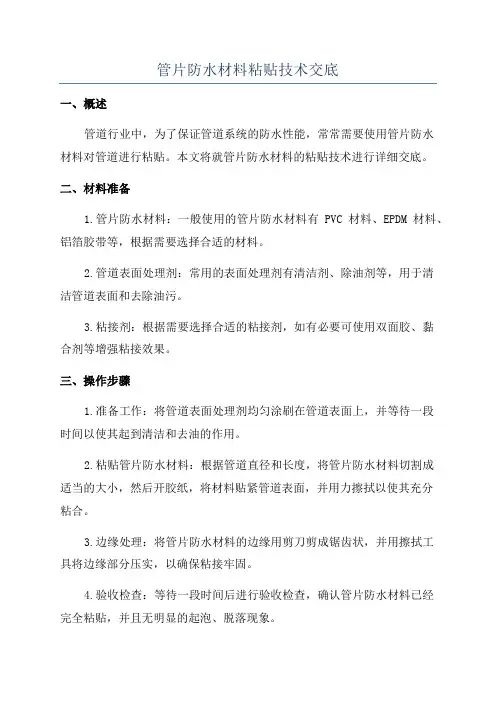

管片防水材料粘贴技术交底一、概述管道行业中，为了保证管道系统的防水性能，常常需要使用管片防水材料对管道进行粘贴。

本文将就管片防水材料的粘贴技术进行详细交底。

二、材料准备1.管片防水材料：一般使用的管片防水材料有PVC材料、EPDM材料、铝箔胶带等，根据需要选择合适的材料。

2.管道表面处理剂：常用的表面处理剂有清洁剂、除油剂等，用于清洁管道表面和去除油污。

3.粘接剂：根据需要选择合适的粘接剂，如有必要可使用双面胶、黏合剂等增强粘接效果。

三、操作步骤1.准备工作：将管道表面处理剂均匀涂刷在管道表面上，并等待一段时间以使其起到清洁和去油的作用。

2.粘贴管片防水材料：根据管道直径和长度，将管片防水材料切割成适当的大小，然后开胶纸，将材料贴紧管道表面，并用力擦拭以使其充分粘合。

3.边缘处理：将管片防水材料的边缘用剪刀剪成锯齿状，并用擦拭工具将边缘部分压实，以确保粘接牢固。

4.验收检查：等待一段时间后进行验收检查，确认管片防水材料已经完全粘贴，并且无明显的起泡、脱落现象。

四、注意事项1.环境要求：粘贴过程应在相对干燥、无风、阳光直射的环境中进行，避免影响粘接效果。

2.管道表面处理：管道表面在粘贴前必须进行充分的清洁和除油处理，以确保粘接效果良好。

3.粘胶材料选择：根据需要选择合适的粘胶材料，确保其具有良好的粘接性和耐候性。

4.粘贴顺序：一般情况下从管道的下部开始贴合管片防水材料，然后逐渐向上进行，确保粘接质量。

5.粘接工艺：在粘接过程中，应用力均匀、适当，使管片防水材料充分粘合，并确保无明显起泡现象。

6.安全措施：操作时需戴好防护手套和安全眼镜，以防止粘胶材料对皮肤和眼睛的刺激。

五、质量验收1.外观检查：粘贴完成后，应进行外观检查，确认管片防水材料粘贴均匀，无明显起泡、开裂、脱离等问题。

2.粘接强度测试：对粘贴完成的管道进行拉力测试，确认粘接强度达到设计要求。

3.防水性能测试：对粘贴完成的管道进行防水性能测试，使用适当的水压将管道浸泡一段时间，确认防水效果良好。

防水工安全技术交底施工单位：**公司工程名称**土建工程分部分项工程隧道防水堵漏工种防水工安全技术交底内容：一、基本要求：1.工人生产过程必须遵守劳动纪律，自觉接受安全教育。

新员工进场作业前24小时内要到安全组接受相关知识的交底，如不接受教育就进入施工现场作业视为违规，每人每次罚100元。

2.非指定作业区域不得内进。

工作中必须集中精神，不准瞌睡，严禁酒后作业，身体不适者、不适宜高空作业者、对材料有过敏的人员一律不得参加相应的作业。

3.必须戴安全帽进行作业，不得穿带钉易滑的鞋，高空作业施工人员必须按高处作业要求挂好安全带。

4.隧道作业必须听从指挥和安排，听到电瓶车的鸣笛声音要及时停止工作，注意来车方向，紧急情况晃动红色警示灯，要求电瓶车紧急停车，有必要时必须回到下方避让，让电瓶车通过后，待到安全状态时再回到工作面。

5.注浆时要预防堵塞管道，要戴好橡胶手套、护目镜，防止浆液溅入眼睛。

6.作业人员不得在路轨上作业或休息，要注意来往的电瓶车，听到鸣笛要避让。

7.工作面灯光要够，每个工作架上配一盏有效可用的应急照明灯，保证安全照明。

8.正确使用劳动保护用品，做好防护措施。

进入施工现场必须戴安全帽、按规定戴护目镜，扎紧袖口、裤口，手不得直接与沥青、油性材接触。

9.操作人员作业时，如有头痛、恶心现象，应停止作业。

患有材料刺激过敏人员，不得参加相应工作。

10.立体交叉作业，工人必须瞻前顾后，仔细观察上、下、左、右临近工作面是否安全，不安全的工作面不得进入，发现作业面有异常现象及时撤离并紧急告知相关作业面的工人。

不得在支撑上行走，做到“三不伤害”。

11.不得擅自离开工作岗位，不得在悬空悬边和灯光不足阴暗的地方休息打盹，不得在基坑内靠近围护桩边闲谈休息。

12.不得拉帮结派打架斗抠，要遵守乡规民约，不要惹事生非，不得进行违法乱纪活动，违法乱纪按有关法律、规定处罚。

二、用电安全：1.必须经技术培训考核合格后持有效的特种作业证上岗。

1、交底范围盾构隧道施工后，经常会出现管片上、管片接缝、后浇洞门环梁、隧道与联络通道连接处等部位渗漏水情况，严重的影响了盾构隧道的施工质量，制约着盾构隧道的验收；甚至在运营期间仍需进行处理，带来不必要的经济损失。

为此，特编制本交底。

2、质量要求及标准2.1 采用的规范、标准1）《地下工程防水技术规范》（GB50108-2008）2）地下防水工程质量验收规范（GB50208-2011）3）《地下工程渗漏治理技术规程》（JGJ/T 212-2010）4）《混凝土结构修复用聚合物水泥砂浆》（JGT336-2011）5）《聚氨酯灌浆材料》（JCT 2041-2010）6）《混凝土裂缝修补灌浆材料技术条件》（JGT 333-2011）2.2 堵漏质量要求二级防水标准，即：不允许漏水，结构表面可有少量湿渍，湿渍总面积不应大于总防水面积的2‰；任意100m2 防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2m2；其中，隧道工程平均渗水量不大于0.05L/（m2.d）,任意100m2防水面积上的渗水量不大于0.15L/（m2.d）。

3、施工准备3.1 渗漏类型盾构隧道内出现的渗漏水情况主要有以下几种：（1）管片上出现裂缝，并存在渗漏水（2）管片接缝、注浆孔渗漏水（3）后浇结构与隧道连接处渗漏水3.2 工具、材料手动化学注浆泵1台、油性聚氨酯灌浆材料（或环氧树脂灌浆材料）、 爬梯1部（或活动门式架）、搅拌机1台、丙酮若干、手持电钻1部、注浆嘴若干、橡胶手套2副、速凝水泥若干、4、施工工艺流程管片拼装完成后，为保证防水效果、隧道质量及地层沉降满足要求，大都需要进行二次补偿注浆。

二次注浆后若仍有渗漏水情况，就需要注化学浆液处理。

管片堵漏施工工艺流程如图1所示。

图1 管片堵漏施工工艺流程5、施工工艺5.1 接缝封堵将渗漏管片两侧各3～5环的管片纵缝、环缝使用速凝型聚合物砂浆或速凝型无机防水堵漏材料封堵。

速凝型聚合物砂浆配合比一般为乳液:水泥:砂子=0.25:1:1～2:适量的水，具体由现场配制确定。

技术交底记录A3.12工程名称XX轨道交通 4 号线Ⅳ -TS-13 标土建工程交底部位区间工程工序名称管片防水安装交底提要：管片防水安装技术交底交底内容：一、管片概况XXIV-TS-13 标盾构区间，管片型号分为标准环T（直线环），左转弯环L，右转弯环R 盾构衬砌环由 1 个封顶块 (K 型 ) 、 2 个邻接块 (B 型 ) 、 3 个标准块 (A 型 ) 组成。

二、施工流程管片杂物清理（含烘干）→防水材料准备→涂抹粘结剂→晾干→套贴三元乙丙橡胶弹性密封垫→敲紧、抹平→抹胶→晾干→粘贴丁腈软木橡胶传力衬垫→敲紧、抹平→抹胶→晾干→粘贴氯丁海绵橡胶条→敲紧、抹平→粘贴自粘性橡胶薄片（未硫化丁基橡胶）→管片存放（三块一摞）。

三、施工工艺1、管片防水材料安装前要求作业人员准备好防水原材、涂料及安装工具，对管片防水安装区域进行清理，确保安装区无杂物及浮灰，必要时用喷灯烘干管片上粘贴密封垫部位，对存在有质量缺陷的管片要求经过修补合格后方可安装防水材料。

技术负责人交底人接受交底人注： 1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案工程名称XX轨道交通 4 号线Ⅳ -TS-13 标土建工程交底部位区间工程工序名称管片防水安装交底提要：管片防水安装技术交底交底内容：材料列表（每一环）序号项目类型单位数量备注标准块条 3 标准块01 三元乙丙橡胶弹性密封垫邻接块条 2 邻接块封顶块条 1 封顶块块13 B1 型02 丁腈软木橡胶传力衬垫环缝块 2 B2 型块 1 B3 型纵缝块 6 L 型03 自粘橡胶薄片块1204 单组份氯丁 - 酚醛粘结剂桶 105 刷子把 506 胶水刮刀把 207 橡胶锤个 208 胶水桶个 209 遇水膨胀橡胶垫圈个56*10 纵向螺栓套16 随管片下井*11 环向螺栓套12 随管片下井技术负责人交底人接受交底人注： 1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项目部、作业班组各留一份，报监理部一份备案工程名称XX轨道交通 4 号线Ⅳ -TS-13 标土建工程交底部位区间工程工序名称管片防水安装交底提要：管片防水安装技术交底交底内容：2、三元乙丙橡胶弹性密封垫的粘贴弹性橡胶密封垫的粘结剂为单组份氯丁- 酚醛粘结剂，涂抹前先将弹性密封垫反转套于管片上，将止水条的外边缘与管片预留沟槽的外弧边靠紧。

管片防水材料规范篇一：管片防水材料技术交底121.由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写3篇二：管片防水材料粘贴作业指导书武汉长江隧道工程管片防水材料安装作业指导书编制：审核：批准：中铁隧道股份有限公司武汉长江隧道工程项目经理部二零零六年七月1．编制依据（1）《地下铁道设计规范》（GB50157-20XX）; （2）《地下铁道施工及验收规范》（GB50299-1999）; （3）《地下防水工程质量验收规范》（GB50208-20XX）; （4）《地下工程防水技术规范》（GB50108-20XX）; （5）本工程《实施性施工组织设计》; （6）本工程结构防水设计图；2．编制目的规范盾构工程衬砌管片防水材料施作工序操作，提高施工效率和防水质量，确保隧道管片衬砌防水达到设计和验收规范的要求。

3．适用范围武汉长江隧道工程盾构区间隧道衬砌管片防水材料安装施工。

4．定义防水材料指氯丁橡胶+遇水膨胀橡胶弹性密封垫和三元乙丙橡胶+遇水膨胀橡胶弹性密封垫（此后统称为止水条）、丁晴软木橡胶（衬垫）、氯丁海绵橡胶、自粘性橡胶薄板等。

粘结剂粘贴止水条、软木衬垫等所使用的单组份氯丁-酚醛胶粘剂。

润滑剂为减小管片安装时封顶块插入的摩擦力，在其两侧纵缝涂刷的水性润滑剂。

缓膨剂防止遇水膨胀橡胶受潮或遇水提前膨胀的减缓膨胀剂。

技术指令值班土木技术人员根据洞内需要以书面形式通知的管片使用计划与型号。

5．工程概况武汉长江隧道工程采用盾构法施工，钢筋混凝土管片采用C50P12混凝土，内径为10米，外径为11米，每片弧长约4米，环片厚度500mm，环片宽度20XXmm，共2548环，每环 m3砼，折合砼总立方量约为80423m3。

每环管片分为9块，其中封顶块1块、邻接块2块、标准块6块。

管片在环纵向均设凹凸榫槽，每块管片均设内外两道密封。

6．部门职责工程部负责进行防水材料粘贴的交底，下达不同型号的粘贴指令。
