一、Fisher定位器调校基本步骤

1.将375手操器连接到接线端子上，进入菜单

选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设置）→Setup wizard（设置向导）

2.根据Setup wizard的提示选择相应的参数

⑴instrument mode is in service ,continue for prompts to please

out of service.

仪表模式是在线状态，继续须要准时设置为离线状态

选择 Yes.

⑵output will not track input when instrument mode is out of

service.

当仪表在离线状态时，仪表的输出将不随输入的变化而变化

选择Yes.

⑶change to out of service to continue.

继续需改变为离线模式

选择out of service

选择enter

说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。

⑷Tru/Press select 行程/压力选择

选择Travel control

⑸Pressure units 压力单位

选择psi

⑹Max supply press 最大供气压力

此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。

详情请参考FISHER公司的相关设备手册或煤制甲醇公司阀门定位器操作手册

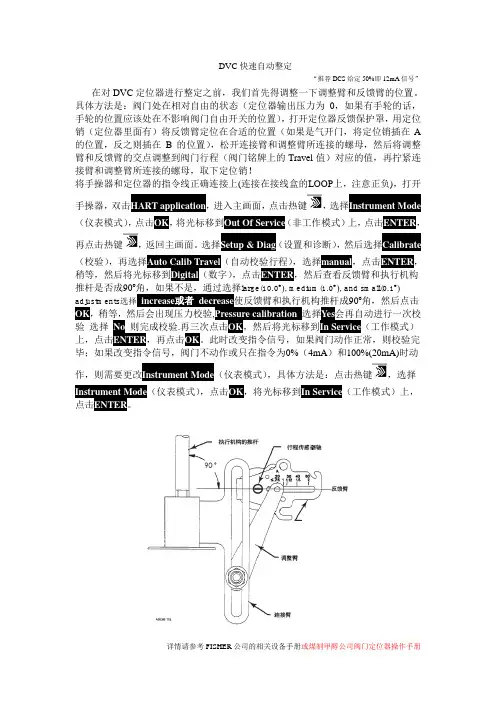

DVC快速自动整定

“推荐DCS给定50%即12mA信号”

在对DVC定位器进行整定之前，我们首先得调整一下调整臂和反馈臂的位置。具体方法是：阀门处在相对自由的状态（定位器输出压力为0，如果有手轮的话，手轮的位置应该处在不影响阀门自由开关的位置），打开定位器反馈保护罩，用定位销（定位器里面有）将反馈臂定位在合适的位置（如果是气开门，将定位销插在A的位置，反之则插在B的位置），松开连接臂和调整臂所连接的螺母，然后将调整臂和反馈臂的交点调整到阀门行程（阀门铭牌上的Travel值）对应的值，再拧紧连接臂和调整臂所连接的螺母，取下定位销！

将手操器和定位器的指令线正确连接上(连接在接线盒的LOOP上，注意正负)，打开手操器，双击HART application，进入主画面，点击热键，选择Instrument Mode（仪表模式），点击OK，将光标移到Out Of Service（非工作模式）上，点击ENTER，再点击热键，返回主画面。选择Setup & Diag（设置和诊断），然后选择Calibrate（校验），再选择Auto Calib Travel（自动校验行程），选择manual，点击ENTER，稍等，然后将光标移到Digital（数字），点击ENTER，然后查看反馈臂和执行机构推杆是否成90o角，如果不是，通过选择large(10.0, medium(1.0, and small(0.1

adjustments选择 increase或者 decrease使反馈臂和执行机构推杆成90o角，然后点击OK，稍等，然后会出现压力校验,Pressure calibration 选择Yes会再自动进行一次校验 选择 No 则完成校验.再三次点击OK，然后将光标移到In Service（工作模式）上，点击ENTER，再点击OK。此时改变指令信号，如果阀门动作正常，则校验完毕；如果改变指令信号，阀门不动作或只在指令为0%（4mA）和100%(20mA)时动作，则需要更改Instrument Mode（仪表模式），具体方法是：点击热键，选择Instrument Mode（仪表模式），点击OK，将光标移到In Service（工作模式）上，点击ENTER。

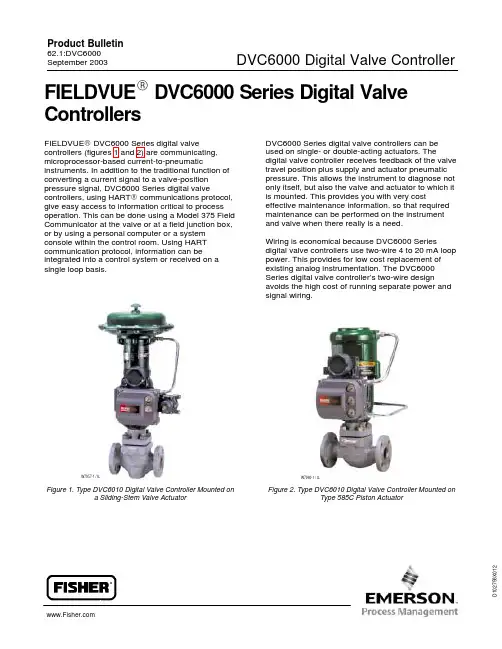

D102758X012FIELDVUER DVC6000 Series Digital Valve

Controllers

FIELDVUER DVC6000 Series digital valve

controllers (figures 1 and 2) are communicating,

microprocessor-based current-to-pneumatic

instruments. In addition to the traditional function of

converting a current signal to a valve-position

pressure signal, DVC6000 Series digital valve

controllers, using HARTR communications protocol,

give easy access to information critical to process

operation. This can be done using a Model 375 Field

Communicator at the valve or at a field junction box,

or by using a personal computer or a system

console within the control room. Using HART

communication protocol, information can be

integrated into a control system or received on a

single loop basis.

W7957-1 / IL

Figure 1. Type DVC6010 Digital Valve Controller Mounted ona Sliding-Stem Valve ActuatorDVC6000 Series digital valve controllers can be

费希尔fisher定位器DVC2000调试简易说明书

今天我们举例来讲讲如何快速调试DVC2000的参数，费希尔fisherDVC2000数字式阀门控制器的大体部件组成（从外到里依次y）：带玻璃窗的外壳，EMI保护罩，主板带LCD和触摸式按钮，放大器主键，集成块组件，I/P转换器，接线端子与传感器组件，排气孔，壳体。

fisher阀门定位器DVC2000参数设置方法：

1、先拆下外壳，再进行接线，接着打开电流发生器电源送入4mA~20mA电流信号,使LCD显示屏打开，然后进行语言选择。

操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。之后，按一下向右键以确认。

2、然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。

操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：

气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认。再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认

气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认。再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认 3、行程自动标定设置：

操作方法：

按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以自动搜索走完整个行程0％、100％、50％。完成后按右键确认。注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。

整定设置增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。选择合适的，一般设置为“L”，以阀门不振荡为准。

操作方法：

按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。以后阀门在使用中出现振荡那就选择“手动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值（增益代码）修改，至阀门不振荡为止。
