Fisher定位器使用说明书

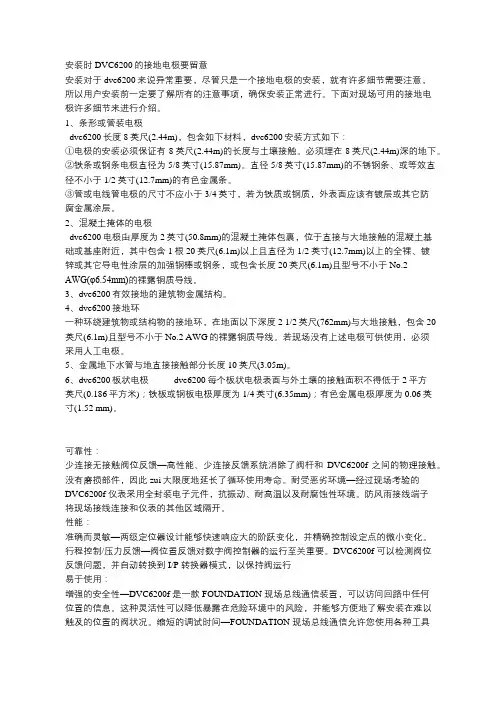

安装时DVC6200的接地电极要留意

安装对于dvc6200来说异常重要，尽管只是一个接地电极的安装，就有许多细节需要注意，所以用户安装前一定要了解所有的注意事项，确保安装正常进行。下面对现场可用的接地电极许多细节来进行介绍。

1、条形或管装电极

dvc6200长度8英尺(2.44m)，包含如下材料，dvc6200安装方式如下：

①电极的安装必须保证有8英尺(2.44m)的长度与土壤接触。必须埋在8英尺(2.44m)深的地下。

②铁条或钢条电极直径为5/8英寸(15.87mm)。直径5/8英寸(15.87mm)的不锈钢条、或等效直径不小于1/2英寸(12.7mm)的有色金属条。

③管或电线管电极的尺寸不应小于3/4英寸，若为铁质或钢质，外表面应该有镀层或其它防腐金属涂层。

2、混凝土掩体的电极

dvc6200电极由厚度为2英寸(50.8mm)的混凝土掩体包裹，位于直接与大地接触的混凝土基础或基座附近，其中包含1根20英尺(6.1m)以上且直径为1/2英寸(12.7mm)以上的全裸、镀锌或其它导电性涂层的加强钢棒或钢条，或包含长度20英尺(6.1m)且型号不小于No.2

AWG(φ6.54mm)的裸露铜质导线。

3、dvc6200有效接地的建筑物金属结构。

4、dvc6200接地环

一种环绕建筑物或结构物的接地环，在地面以下深度2 1/2英尺(762mm)与大地接触，包含20英尺(6.1m)且型号不小于No.2 AWG的裸露铜质导线。若现场没有上述电极可供使用，必须采用人工电极。

5、金属地下水管与地直接接触部分长度10英尺(3.05m)。

6、dvc6200板状电极 dvc6200每个板状电极表面与外土壤的接触面积不得低于2平方英尺(0.186平方米)；铁板或钢板电极厚度为1/4英寸(6.35mm)；有色金属电极厚度为0.06英寸(1.52 mm)。

D102758X012FIELDVUER DVC6000 Series Digital Valve

Controllers

FIELDVUER DVC6000 Series digital valve

controllers (figures 1 and 2) are communicating,

microprocessor-based current-to-pneumatic

instruments. In addition to the traditional function of

converting a current signal to a valve-position

pressure signal, DVC6000 Series digital valve

controllers, using HARTR communications protocol,

give easy access to information critical to process

operation. This can be done using a Model 375 Field

Communicator at the valve or at a field junction box,

or by using a personal computer or a system

console within the control room. Using HART

communication protocol, information can be

integrated into a control system or received on a

single loop basis.

W7957-1 / IL

Figure 1. Type DVC6010 Digital Valve Controller Mounted ona Sliding-Stem Valve ActuatorDVC6000 Series digital valve controllers can be

费希尔定位器操作说明

1.

费希尔定位器是一款高精度定位设备，广泛应用于工业自动化、机器人导航等领域。本文档将介绍费希尔定位器的基本操作流程和注意事项。

2. 准备工作

在开始操作费希尔定位器之前，需要确保以下准备工作已完成：

• 确保费希尔定位器已正确安装并连接到电源。

• 确保计算机已正确连接到费希尔定位器的控制接口。

• 确保操作系统已正确安装了费希尔定位器的驱动程序。

3. 操作流程

3.1 连接设备

首先，确保计算机已正确连接到费希尔定位器的控制接口。可以通过USB接口或者以太网接口连接。

3.2 启动软件

在计算机上启动费希尔定位器的控制软件。根据实际情况，选择合适的软件版本。

3.3 打开设备

在软件界面上找到设备连接选项，点击打开设备按钮。软件会尝试连接到费希尔定位器，并显示连接状态。

3.4 设置参数

在软件界面上找到参数设置选项，点击进入参数设置页面。根据实际需求，设置适当的参数，如定位精度、扫描范围等。

3.5 执行任务

在软件界面上找到任务执行选项，点击进入任务执行页面。输入任务相关的参数，如目标位置、移动速度等。点击开始执行任务按钮，费希尔定位器将开始执行任务。 3.6 监控定位结果

在执行任务过程中，可以通过软件界面上的监控选项，实时监控费希尔定位器的定位结果。根据实际需求，可以选择显示位置、速度、加速度等参数。

3.7 结束任务

任务执行完成后，点击结束任务按钮，费希尔定位器将停止任务并返回到初始位置。

4. 注意事项

• 在操作费希尔定位器之前，请确保已经完全理解并掌握相关安全操作规程，以避免潜在的危险。

• 在操作费希尔定位器过程中，应注意避免突然停止或者快速启动，避免对设备造成损坏。

• 在操作费希尔定位器过程中，应注意避免碰撞或者强烈震动，避免影响设备的定位精度。

• 在操作费希尔定位器过程中，应随时注意监控设备的状态，如温度、电源、通信等，确保设备正常运行。

详情请参考FISHER公司的相关设备手册或煤制甲醇公司阀门定位器操作手册

DVC快速自动整定

“推荐DCS给定50%即12mA信号”

在对DVC定位器进行整定之前，我们首先得调整一下调整臂和反馈臂的位置。具体方法是：阀门处在相对自由的状态（定位器输出压力为0，如果有手轮的话，手轮的位置应该处在不影响阀门自由开关的位置），打开定位器反馈保护罩，用定位销（定位器里面有）将反馈臂定位在合适的位置（如果是气开门，将定位销插在A的位置，反之则插在B的位置），松开连接臂和调整臂所连接的螺母，然后将调整臂和反馈臂的交点调整到阀门行程（阀门铭牌上的Travel值）对应的值，再拧紧连接臂和调整臂所连接的螺母，取下定位销！

将手操器和定位器的指令线正确连接上(连接在接线盒的LOOP上，注意正负)，打开手操器，双击HART application，进入主画面，点击热键，选择Instrument Mode（仪表模式），点击OK，将光标移到Out Of Service（非工作模式）上，点击ENTER，再点击热键，返回主画面。选择Setup & Diag（设置和诊断），然后选择Calibrate（校验），再选择Auto Calib Travel（自动校验行程），选择manual，点击ENTER，稍等，然后将光标移到Digital（数字），点击ENTER，然后查看反馈臂和执行机构推杆是否成90o角，如果不是，通过选择large(10.0, medium(1.0, and small(0.1

adjustments选择 increase或者 decrease使反馈臂和执行机构推杆成90o角，然后点击OK，稍等，然后会出现压力校验,Pressure calibration 选择Yes会再自动进行一次校验 选择 No 则完成校验.再三次点击OK，然后将光标移到In Service（工作模式）上，点击ENTER，再点击OK。此时改变指令信号，如果阀门动作正常，则校验完毕；如果改变指令信号，阀门不动作或只在指令为0%（4mA）和100%(20mA)时动作，则需要更改Instrument Mode（仪表模式），具体方法是：点击热键，选择Instrument Mode（仪表模式），点击OK，将光标移到In Service（工作模式）上，点击ENTER。
