动态电路分析仿真实验

  • 格式：doc
  • 大小：155.50 KB
  • 文档页数：5

真诚为您提供优质参考资料，若有不当之处，请指正。

1 / 5 动态电路分析仿真实验

一、实验目的

1、掌握 Multisim 编辑动态电路、设置动态元件的初始条件、掌握周期激励的属性及对动态电路仿真的方法。

2、理解一阶 RC 电路在方波激励下逐步实现稳态充放电的过程。

3、理解一阶 RL 电路在正弦激励下，全响应与激励接入角的关系。

二、实验器材

计算机、Multisim软件

三、实验内容及分析

RC一阶动态电路仿真实验

1． 一阶RC电路的充、放电

在 Multisim 10中，搭建RC充、放电仿真实验电路，如图2.2.1所示。

当动态元件（电容或电感）初始储能为零（即初始状态为零）时，仅由外加激励产生的响应称为零状态响应；如果在换路瞬间动态元件（电容或电感）已储存有能量，那么即使电路中没有外加激励电源，电路中的动态元件（电容或电感）将通过电路放电，在电路中产生响应，即零输入响应。

在 Multisim 10中，单击图2.2.1所示电路中开关J1的控制键A，选择RC电路分别工作在充电（零状态响应）、放电（零输入响应）状态。

（1）RC充电（零状态响应） R1

10k?

V1 13 V J1

Key = Space

C1 1uF 3 1 2

0

真诚为您提供优质参考资料，若有不当之处，请指正。

2 / 5 R110kΩV113 V J1Key = SpaceC11uFIC=13V31207020911022易小辉7020911037谢剑萍

（2）RC放电（零输入响应）

2． 一阶RC电路的仿真实验。

当一个非零初始状态的一阶电路受到激励时，电路产生的响应称为全响应。对于线性电路，全响应是零输入响应和零状态响应之和。 真诚为您提供优质参考资料，若有不当之处，请指正。

3 / 5 R110kΩC11uF7020911022易小辉7020911037谢剑萍XFG1XSC1ABExt Trig++__+_102

R=4.5K C=1UF 真诚为您提供优质参考资料，若有不当之处，请指正。

4 / 5

C=5uf R=20k

实验结论：通过实验，发现电容电压波形受 R,C 元件参数及时间常数的影响。其中时间常数对波形的影响从图上看：1.电容冲放电过程由近似的直线变成明显的与电压成非线形关系。 2.随着时间常数的增大，电容一次充电和放电的时间间隔明显增大。

2.5.1 RLC串联谐振电路仿真实验

（1）测量电路谐振时的I0、VR、VL、VC、Q。

打开仿真开关，用连接在电路中的双踪示波器分别测量激励电压源VS和电阻R两端的电压，如图2.5.1（a）中所示在谐振的情况下，用示波器分别测量电感L和电容C两端的电压值；将测量的电感L（或电容C）两端的电压值除以电阻R两端的电压值，换算出电路的Q值；用串接在电路中的电流表测量电路中流过的电流I0，并将测量数据填入表2.5.1中。

RLC串联谐振实验电路数据（1）

f0 /Hz VR /V VL /V VC /V Q I0 / mA

理论计算值 1590 10 100 100 10 1.0

仿真测量值 1585 10 99.975 100.003 10

1.0

（2）测量电路的谐振频率、幅频特性和相频特性

R110ΩC11uFXSC1ABExt Trig++__+_L110mHV110 Vrms

1590 Hz

0° U2AC 1e-009W1.000A+-XBP1INOUTU1AC 10MW9.997V+-312407020911022易小辉7020911037谢剑萍 真诚为您提供优质参考资料，若有不当之处，请指正。

5 / 5

实验结论：（1）在谐振情况下，电流与电压同相位，电路呈现电阻性；

（2）电感的端电压UL与电容的端电压UC大小相等，相位相反，相互补偿，外加电压与电阻上的电压相平衡，即UR=UI ;

（3）电感或电容的端电压可能大大超过外加电压，产生过电压。电容或电感的端电压与外电压之比为:

Q=UL/U=XLI/RI=XL/R=WOL/R,式中Q值越大，曲线越尖锐；

（4）电路的品质因数Q值越大，电路的谐振的质越高，带宽越窄，幅频特性曲线越尖锐，相频特性曲线越陡峭，对信号的选择性越好。

合集下载

基于MATLAB的电路模型仿真应用

基于MATLAB的电路模型仿真应用

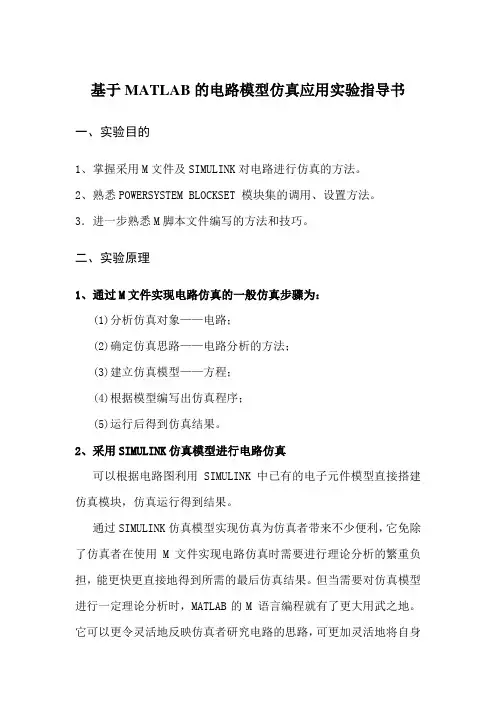

基于MATLAB的电路模型仿真应用实验指导书

一、实验目的

1、掌握采用M文件及SIMULINK对电路进行仿真的方法。

2、熟悉POWERSYSTEM BLOCKSET 模块集的调用、设置方法。

3．进一步熟悉M脚本文件编写的方法和技巧。

二、实验原理

1、通过M文件实现电路仿真的一般仿真步骤为：

(1)分析仿真对象——电路；

(2)确定仿真思路——电路分析的方法；

(3)建立仿真模型——方程；

(4)根据模型编写出仿真程序；

(5)运行后得到仿真结果。

2、采用SIMULINK仿真模型进行电路仿真

可以根据电路图利用SIMULINK中已有的电子元件模型直接搭建仿真模块，仿真运行得到结果。

通过SIMULINK仿真模型实现仿真为仿真者带来不少便利，它免除了仿真者在使用M文件实现电路仿真时需要进行理论分析的繁重负担，能更快更直接地得到所需的最后仿真结果。但当需要对仿真模型进行一定理论分析时，MATLAB的M 语言编程就有了更大用武之地。它可以更令灵活地反映仿真者研究电路的思路，可更加灵活地将自身想法在仿真环境中加以验证，促进理论分析的发展。因此，可根据自己的实际需要，进行相应的选择：采用SINMULIN模块搭建电路模型实现仿真非常直观高效，对迫切需要得到仿真结果的用户非常适用；当用户需要深刻理解及深入研究理论的用户来说，则选择编写M文件的方式进行仿真。

注意：本节实验的电路SINMULINK仿真原理，本节实验主要是应用提供的电路仿真元件搭建仿真模型，类似于传统仿真软件PSPICE的电路仿真方法。 采用SIMULINK进行电路仿真时元器件模型主要位于仿真模型窗口中SimPowerSystems节点下。其中本次实验可能用到的模块如下：

 “DC Voltage Source” 模块：位于SimPowerSystems 节点下的“Electrical Sources” 模块库中，代表一个理想的直流电压源；

北理工 电路仿真实验

北理工 电路仿真实验

本科实验报告

实验名称：电路仿真实验

课程名称： 电路仿真实验 实验时间：

任课教师： 实验地点：

实验教师： 实验类型：  原理验证

□ 综合设计

□ 自主创新 学生姓名：

学号/班级： 组号：

学院： 信息与电子学院 同组搭档：

专业： 成绩：

实验一

实验1.叠加定理的验证

实验步骤：

（1）分别调出接地符、电阻R1、R2、R3、R4，直流电压源、直流电流源，电流表电压表。注意电流表和电压表的参考方向）。所有的电阻均设为1Ω，直流电压源V1为12V，直流电流源 I1为10A。

（2）点击运行按钮记录电压表电流表的值U1和I1；

（3）点击停止按钮记录，将直流电压源的电压值设置为0V，再次点击运行按钮记录电压表电流表的值U2和I2；

（4）点击停止按钮记录，将直流电压源的电压值设置为12V，将直流电流源的电流值设置为0A，再次点击运行按钮记录电压表电流表的值U3和I3；

实验结果：按顺序分别为两电源同时激励，电流源单独激励，电压源单独激励：

分析：

由线性电阻、线性受控源及独立源组成的电路中，每一元件的电流或电压可以看成是每一个独立源单独作用于电路时，在该元件上产生恶电流或电压的代数和，这就是叠加原理。本次的电路仿真实验充分验证了叠加原理的正确性。如图所示，第一幅图片上的电压表和电流表的数值分别等于二三幅图片上电压表和电流表的代数和。

结果验证：

电流表：6.800A=2.000A+4.800A

电压表：-1.600V=-4.000V+2.400V

满足理论分析的结果，验证了叠加定理。

实验2.并联谐振电路仿真

实验步骤：

1.分别调出接地符、电阻R1、R2，电容C1，电感L1，信号源V1，按原理图连接并修改按照例如修改电路的网络标号。

2.然后调整电路元件参数：电阻R1=10Ω，电阻R2=2KΩ，电感L1=2.5mH,电容C1=40uF。信号源V1设置为AC=5v，Voff=0，Freqence=500Hz。

电路分析multisim仿真实验二

电路分析multisim仿真实验二

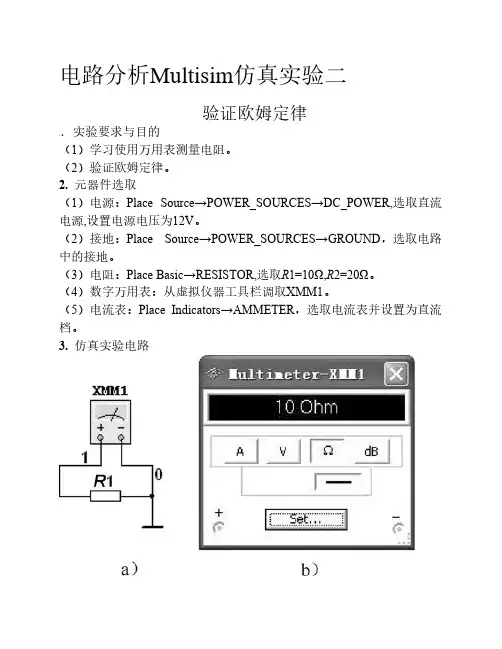

电路分析Multisim仿真实验二
