电路仿真实验

实验1：EWB仿真软件练习

——晶体三极管放大电路特性研究

一、实验内容

1. 创建如图1.1所示的实验电路，并为元器件标识，参数设置。

2. 测量静态工作点IBQ、ICQ、UCEQ ，用示波器测量电压放大倍数UA ，用波特图仪测量频率特性，测量通频带BW。

3. 调节Rp1、Rp2 ，用示波器观察因工作点的改变而引起的输出波形失真。重新调节Rp1、Rp2恢复原值，使波形失真消除。

4．利用参数扫描功能，分析Co从0.1μF到100μF变化时对f1的影响。

二、 仿真实验

1. 创建电路，

给电路中的全部元器件按图要求标识，参数设置，然后单击Circuit/Schematic

Options出现对话框，在“Display”选项框内，勾选 “Show Notes”，这时 EWB 自动给各节点编号，并显示在电路图上。

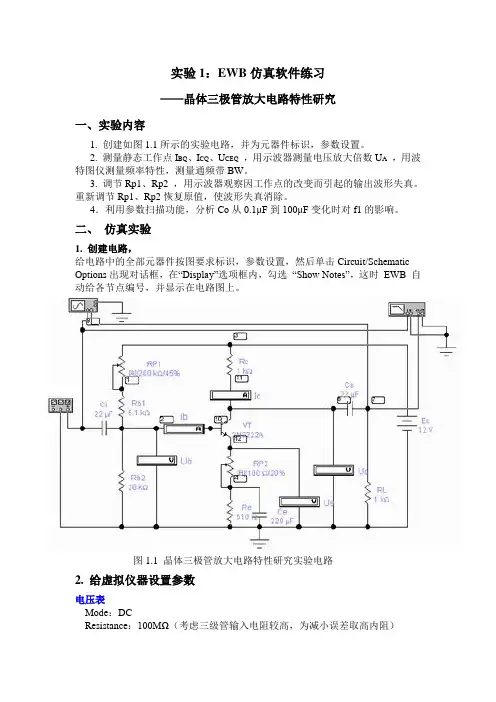

图1.1 晶体三极管放大电路特性研究实验电路

2. 给虚拟仪器设置参数

电压表

Mode：DC

Resistance：100MΩ（考虑三级管输入电阻较高，为减小误差取高内阻）

电流表

Mode：DC Resistance：取默认值1nΩ

函数发生器

波形： 正弦波

Frequency：1KHz Duty cycle：50%

Amplitude：50mV Offset：0

示波器

Time base：0.50ms/div “X/T”显示方式

Channel A：50mV/div y position：0.00 “AC”工作方式

Channel B：500mV/div y position：0.00 “AC”工作方式

Trigger：“Auto”方式

Channel A 输入线设为黑色，Channel B输入线设为红色，则输入信号波形为黑色，输出信号波形为红色。

Multisim模拟电路仿真实验

电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理

Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：

1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。例如，电阻器的阻值、电容器的容值、电源的电压等。这些参数值将直接影响到电路的仿真结果。 3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法

Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：

电路仿真实验报告

本次实验旨在通过电路仿真软件进行电路实验，以加深对电路原理的理解，掌握电路仿真软件的使用方法，以及提高实验操作能力。

1. 实验目的。

通过电路仿真软件进行电路实验，掌握电路原理，加深对电路知识的理解。

2. 实验仪器与设备。

电脑、电路仿真软件。

3. 实验原理。

电路仿真软件是一种利用计算机进行电路仿真的工具，可以模拟各种电路的性能，包括直流电路、交流电路、数字电路等。通过电路仿真软件，可以方便地进行电路实验，观察电路中各种参数的变化，从而加深对电路原理的理解。

4. 实验步骤。

（1）打开电路仿真软件，创建新的电路实验项目。

（2）按照实验要求，设计电路图并进行仿真。

（3）观察电路中各种参数的变化，并记录实验数据。

（4）分析实验数据，总结实验结果。

5. 实验结果与分析。

通过电路仿真软件进行实验，我们可以方便地观察电路中各种参数的变化，比如电压、电流、功率等。通过对实验数据的分析，我们可以得出一些结论，加深对电路原理的理解。 6. 实验总结。

通过本次实验，我们掌握了电路仿真软件的使用方法，加深了对电路原理的理解，提高了实验操作能力。电路仿真软件为我们进行电路实验提供了便利，让我们可以更直观地观察电路中各种参数的变化，从而更好地理解电路知识。

7. 实验心得。

通过本次实验，我深刻体会到了电路仿真软件的重要性，它为我们进行电路实验提供了极大的便利。通过电路仿真软件，我们可以更直观地观察电路中各种参数的变化，从而更好地理解电路原理。我相信，在今后的学习和工作中，我会继续利用电路仿真软件进行电路实验，不断提高自己的实验操作能力和电路知识水平。

8. 参考文献。

[1] 《电路原理》，XXX，XXX出版社，200X年。

实验一 RLC电路的阶跃响应 一． 实验目的

1.观察并分析RLC二阶串联电路对阶跃信号的响应波形。 2.了解电路参数RLC数值的改变会产生过阻尼、临界阻尼和欠阻尼3种响应情况。

3.从欠阻尼情况的响应波形，读取振荡周期和幅值衰减系数。

二．原理及说明

1.跟一阶RC电路实验相同，我们仍用占空率为1/2的周期性矩形脉冲波输入图1-1的 RLC串联电路。 当这脉冲的持续时间和间隔时间很长的时候，就可认为脉冲上升沿是

一个上升阶跃，而下降沿是一个下降阶跃。由于阶跃是周期性重复现的，所以在示波器

上能观察到清晰、稳定的响应波形。

图1-1 RLC串联电路

2.三种阻尼状态的上升阶跃的响应和下降阶跃的响应如下表：

表1-1

上升阶跃的响应

（正脉冲持续时间） 下降阶跃的响应

（脉冲间歇时间）

过阻尼态

R>2CL i=)()(2121tStSeeSSLA

uC=)()(122121tStSeSeSSSAA i= -)()(2121tStSeeSSLA

uC = )()(122121tStSeSeSSSA

临界阻尼

态

R=2CL i=tteLA

uC = A-A(1+αt)e-αt i= -tteLA

uC= A(1+αt)e-αt

欠阻尼态

R<2CL i=teLAsinωt

uC=A-Ate0sin(ωt +φ) i= -teLAsinωt

uC= Ate0sin(ωt +φ)

1.从表1-1中可见，电路在欠阻尼态时，电容电压对上升阶跃的响应公式是

)]sin(1[0teAutc，

对下降阶跃的响应公式是 )sin(0teAutc。

所以我们可知阶跃响应的波形大致如图1-2所示。

为了判别这种幅值衰减振荡的衰减速度，我们看两个相邻的同向的振幅之比

值，它等于 TTtteKeKe)(/ （1-1）

这比率称为幅值衰减率，对其取对数，有
