方阵绝缘阻抗及方阵残余电流检测试验测试方法-光伏并网逆变器1. 认证技术规范北京鉴衡认证中心已于2011年8月22日发布了新版的并网光伏逆变器认证技术规范:CNCA/CTS0004-2009A《并网光伏发电专用逆变器认证技术条件》,并将于2012年3月1日起实施。
新版规范是旧版规范CNCA/CTS0004-2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》的修订版本,新版规范新增了很多测试项目,对产品的技术要求较旧版有了显著的提高,这也意味着光伏逆变器的研发单位和制造企业必须对自己的产品进行更加严格的测试,才能确保获得CQC金太阳认证的证书。
新版本增加的测试项目主要包括:总逆变效率(包括转换效率,逆变效率曲线,静态最大功率点跟踪效率,动态最大功率点跟踪效率)电网频率响应交流测短路保护防反放电保护直流过压保护方阵绝缘阻抗检测方阵残余电流检测温升低电压穿越 (适用中高压并网逆变器)有功功率控制 (适用中高压并网逆变器)电压无功调节 (适用中高压并网逆变器)2. 测试解决方案新版测试规范的发布无疑对测试仪器和设备的性能也提出了更高的要求。
在并网光伏逆变器的性能测试领域,我们提供业界最全面、性能最优的解决方案。
目前我们的方案已经广泛应用于高校、科研单位、研发和制造企业以及检测和认证机构。
2.1 性能指标试验平台框图2.2 测试仪器详细介绍2.2.1可编程直流电源(太阳能电池阵列仿真电源)用途:模拟太阳能电池阵列的输出特性推荐产品:PVS1000产品特点:电压输出范围:0~600V,0~1000V主/从并联单机柜输出功率可达150kW太阳能电池阵列I-V曲线仿真功能可模拟不同类型太阳能电池阵列输出特性(FillFactor)可仿真不同温度及照度下的I-V曲线可仿真遮罩太阳能电池阵列I-V曲线具有100条I-V曲线自动编程控制可测试Static&DynamicMPPT效率可模拟各地区长时间(天/月/年)I-V曲线具有非常小的LeakageCurrent(<3mA)精准的电压及电流量测具有图形化操作软件Softpanel2.2.2可编程交流电源用途:模拟电网推荐产品:pvs70002.2.3功率分析仪用途:电参数量测推荐产品:66202产品特点:使用高速DSP技术,16位ADC最小10mA电流檔位及0.1mW的功率分辨率量测参数:V,Vpk,I,Ipk,Is,W,VA,VAR,PF,CF_I,F,THD_V,THD_I,Energy符合ENERGYSTAR/IEC62301/EUPecodesign的量测需求双Shunt设计,提供大范围高精准的电流量测可量测THD及指定阶数的失真度可量测浪涌电流InrushCurrent及能量Energy电压/电流谐波量测至50阶可显示输入电压的DC成份之量测值IEC610002测试2.2.4数字示波器用途:时间参数量测与波形撷取推荐产品:TektronixDPO4054B产品特点:500MHz带宽,4通道所有通道上高达5GS/s的采样率所有通道上20M点的记录长度>50,000wfm/s的最大波形捕获速率2.2.5防孤岛检测负载用途:检测光伏逆变器的防孤岛效应保护功能推荐产品:PV-RLC产品特点■感性,容性,阻性负载功率可任意组合,阻性0.001kW~最大功率可调,感性0.001kW~最大功率可调,容性0.001kW~最大功率可调。
51单片机是一种常用的微控制器,广泛应用于各种电子设备中。
在很多电子设备中,需要对电压和电流进行采样和测量,以确保设备正常运行和安全使用。
设计一个稳定、精准的电压电流采样电路对于电子设备的正常运行至关重要。
本文将介绍51单片机电压电流采样电路的设计原理、实现方法和相关注意事项,希望能够为初学者提供一些帮助。
一、设计原理1.1 电压采样原理电压采样是通过模数转换器(ADC)将模拟电压信号转换为数字信号的过程。
在51单片机中,有多个模拟输入引脚可以用于电压采样。
通过选择合适的参考电压和采样精度,可以实现对不同电压范围的准确采样。
1.2 电流采样原理电流采样通常需要借助电流传感器或电流互感器来实现。
通过将电流信号转换为与之成正比的电压信号,然后使用ADC进行采样,可以实现对电流的准确测量。
二、电压采样电路设计2.1 电压采样电路原理图在设计电压采样电路时,需要考虑信噪比、采样精度和参考电压的稳定性。
一般来说,可以通过电阻分压网络将被测电压信号转换为微控制器可以接受的范围内的电压信号。
2.2 电压采样电路实现在实际设计中,可以选择合适的电阻数值和参考电压,使得被测电压在不损失精度的前提下可以被精准采样。
还需要注意电源滤波和去耦电容的设置,以提高电路的稳定性和抗干扰能力。
三、电流采样电路设计3.1 电流采样电路原理图电流采样电路通常需要借助电流传感器或电流互感器来实现。
在设计电流采样电路时,需要考虑到电流传感器的灵敏度、线性度和频率特性,以确保采样的准确性和稳定性。
3.2 电流采样电路实现在实际设计中,需要根据被测电流的范围和精度要求选择合适的电流传感器,并通过运算放大器等电路将电流信号转换为微控制器可以接受的范围内的电压信号。
还需要注意电流传感器的电源和接地,以确保电路的正常工作。
四、电压电流采样电路的综合设计4.1 电压电流采样电路整体连接在设计完成电压和电流采样电路后,需要将两者连接到51单片机的模拟输入引脚,并编写相应的程序进行数据采集和处理。
各种电压电流采样电路设计电压电流采样电路是一种用于测量电路中电压和电流的电子设备。
它们广泛应用于各种领域,如电力系统监测、电子设备测试和工业自动化等。
本文将介绍几种常见的电压电流采样电路设计。
电压采样电路用于测量电路中的电压信号。
以下是一种基于运算放大器的电压采样电路设计。
1.电阻分压电路电阻分压电路是最简单的电压采样电路之一、它由两个电阻器组成,将电压信号分成两部分。
一个电阻器连接到待测电压源的正极,另一个连接到负极。
通过测量电压信号之间的差异,可以计算出电源的电压。
2.差分放大电路差分放大电路是一种常见的电压采样电路。
它由两个输入端(正和负)和一个输出端组成。
正输入端连接到待测电压源的正极,负输入端连接到负极,输出端连接到运算放大器的输出。
通过测量输出电压和输入电压之间的差异,可以计算出电压信号。
3.内部反馈放大电路内部反馈放大电路是一种高精度的电压采样电路。
它包括一个运算放大器和一个反馈电阻器。
待测电压通过反馈电阻器连接到运算放大器的非反相输入端,直接连接到反相输入端。
输出信号通过反馈电阻器连接到非反相输入端。
通过调整反馈电阻器的阻值,可以实现电压采样的精度控制。
电流采样电路用于测量电路中的电流信号。
以下是一种基于电阻器的电流采样电路设计。
1.电流到电压转换电路电流采样的一种常见方法是使用电流到电压转换电路。
它将待测电流通过一个电阻器,使其转换为相应的电压信号。
输出电压信号可以通过运算放大器放大,然后通过数模转换器进行数字化。
2.霍尔效应传感器霍尔效应传感器是一种常用的电流采样电路。
它利用霍尔效应原理,将电流转换为相应的电压信号。
霍尔效应传感器受到的电流通过一个电阻器,使其转换为电压。
输出电压信号可以通过运算放大器放大,然后通过数模转换器进行数字化。
3.电阻分压法电阻分压法是一种简单的电流采样电路设计。
它通过将待测电流分成两部分,在每一部分中使用一个电阻器。
输出电压信号可以通过运算放大器放大,然后通过数模转换器进行数字化。

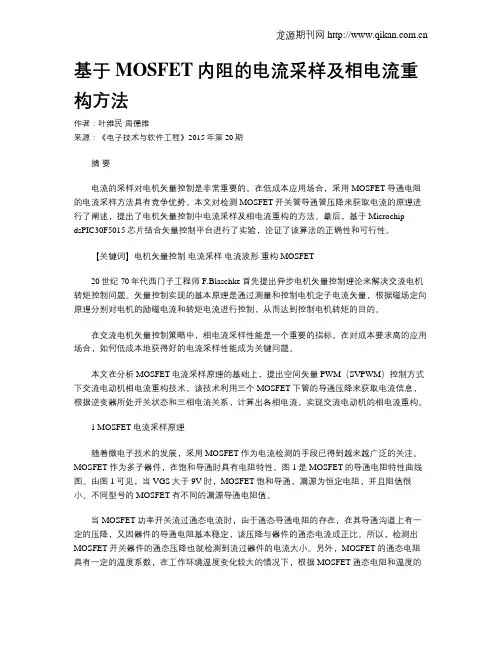

基于MOSFET内阻的电流采样及相电流重构方法作者:叶维民周德维来源:《电子技术与软件工程》2015年第20期摘要电流的采样对电机矢量控制是非常重要的。
在低成本应用场合,采用MOSFET导通电阻的电流采样方法具有竞争优势。
本文对检测MOSFET开关管导通管压降来获取电流的原理进行了阐述,提出了电机矢量控制中电流采样及相电流重构的方法。
最后,基于Microchip dsPIC30F5015芯片结合矢量控制平台进行了实验,论证了该算法的正确性和可行性。
【关键词】电机矢量控制电流采样电流波形重构MOSFET20世纪70年代西门子工程师F.Blaschke首先提出异步电机矢量控制理论来解决交流电机转矩控制问题。
矢量控制实现的基本原理是通过测量和控制电机定子电流矢量,根据磁场定向原理分别对电机的励磁电流和转矩电流进行控制,从而达到控制电机转矩的目的。
在交流电机矢量控制策略中,相电流采样性能是一个重要的指标。
在对成本要求高的应用场合,如何低成本地获得好的电流采样性能成为关键问题。
本文在分析MOSFET电流采样原理的基础上,提出空间矢量PWM(SVPWM)控制方式下交流电动机相电流重构技术。
该技术利用三个MOSFET下管的导通压降来获取电流信息,根据逆变器所处开关状态和三相电流关系,计算出各相电流,实现交流电动机的相电流重构。
1 MOSFET电流采样原理随着微电子技术的发展,采用MOSFET作为电流检测的手段已得到越来越广泛的关注。
MOSFET作为多子器件,在饱和导通时具有电阻特性。
图1是MOSFET的导通电阻特性曲线图。
由图1可见,当VGS大于9V时,MOSFET饱和导通,漏源为恒定电阻,并且阻值很小。
不同型号的MOSFET有不同的漏源导通电阻值。
当MOSFET功率开关流过通态电流时,由于通态导通电阻的存在,在其导通沟道上有一定的压降,又因器件的导通电阻基本稳定,该压降与器件的通态电流成正比。
所以,检测出MOSFET开关器件的通态压降也就检测到流过器件的电流大小。
电流采样的原理
电流采样的原理是利用电流互感器将被测电路的电流转换成与之成比例的低电流信号,然后通过放大、滤波等处理,将该信号转化为可供测量和处理的电压信号。
当被测电路通过电流互感器时,互感器的一次侧绕以一回或数回保持低压,与被测电路串联。
由于一次侧所绕线圈的回路阻抗很低,因此,被测电路的电流几乎全部通过互感器的一次侧。
根据互感器的运行原理,当通过一次侧的电流变化时,二次侧线圈中就会产生相应的电动势和电流变化,即互感效应。
这样,被测电路的电流就通过互感器转换为与之成比例的低电流信号。
获取到低电流信号后,需要对其进行放大和滤波处理。
通过放大电路对低电流信号进行放大,可以增大其幅值,以便可进行更加准确的测量。
而滤波电路则可以去除杂散的高频噪声,保证采样信号的精确性和稳定性。
经过放大和滤波处理后,低电流信号被转化为可供测量和处理的电压信号。
这样,我们就能够通过连接到电流采样电路输出端的测量设备,如模拟电流表或数字电流计,对被测电路的电流进行准确测量和监测。
开关电源芯片中的电流采样电阻用于实现电流检测,并确保电源的精度和稳定性。
以下是关于电流采样电阻的一些要点:
1. 重要性: 电流采样电阻在开关电源设计中至关重要,它们允许芯片监测通过电源的电流,从而可以精确控制和调节输出电流,保证电源的稳定性和可靠性。
2. 选择标准: 选择电流采样电阻时,应注重其容差和温度系数。
通常建议使用容差为1%或更低、温度系数为100ppm/°C的高精度电阻,因为这样的电阻能够提高电流检测的准确性。
3. 电流检测方法: 除了使用采样电阻外,还有其他电流检测方法,包括利用MOSFET的导通电阻RDS(ON)和电感的直流电阻DCR。
每种方法都有其优缺点,应根据具体的应用需求来选择合适的检测方式。
4. 非隔离型电流采样电路: 非隔离型电流采样电路通常采用电流分压电路,其中串联的采样电阻Rs3两端的电压被接入运算放大器中,与差分电路配合工作以实现电流检测功能。
在设计开关电源时,选择合适的电流采样电阻对于整个系统的性能有着直接的影响。
正确的电流检测不仅可以优化电源效率,还能够提供过流保护,防止电源和负载损坏。
微机继电保护装置采样值检验的基本方法和步骤一、引言随着电力系统的发展和变电站的规模不断扩大,微机继电保护装置在电力系统中的应用越来越广泛。
保护装置的准确性和可靠性对电力系统的运行起着至关重要的作用。
而采样值检验是保证微机继电保护装置正常工作的一个重要环节。
本文将介绍微机继电保护装置采样值检验的基本方法和步骤,帮助读者更好地了解和掌握这一内容。
二、采样值检验的基本原理微机继电保护装置通过对电力系统中的电压和电流进行采样,并经过一定的处理算法来实现对电力系统的保护和控制。
采样值检验是验证这些采样值是否准确和可靠的一个过程。
其基本原理是通过给定的测试条件和测试装置,对待测的采样值进行比对,判断其与标准值之间的偏差情况,从而评估保护装置的准确性和可靠性。
三、采样值检验的基本方法和步骤采样值检验的方法和步骤可以按照以下的顺序进行:1. 准备测试装置和测试条件首先需要准备好测试装置和测试条件。
测试装置一般包括数字电能表、直流电源等设备,测试条件一般包括不同电压、电流、频率等情况。
根据待测采样值的类型和要求,选择适当的测试装置和测试条件。
2. 设置测试参数根据待测采样值的类型和要求,设置测试参数。
包括测试装置的初始值、采样间隔、测试次数等。
3. 进行采样值检验按照设置的测试参数进行采样值检验。
通常的方式是将测试装置接入待测的采样值输入端口,通过执行测试脚本或者手动输入命令,触发采样值的读取和比对。
在测试过程中,注意采样值的稳定性和准确性。
4. 分析数据和比对结果采样值检验完成后,需要对采样数据进行分析和比对。
比对的方法可以根据采样值的类型选择合适的算法。
比如,对于电压值和电流值,可以计算平均值、标准差等指标,并与标准值进行比对。
对于频率值,可以计算频率偏差等指标,并与标准值进行比对。
5. 结果评估和处理根据分析和比对的结果,对采样值的准确性和可靠性进行评估。
如果采样值在允许范围内,说明微机继电保护装置的采样功能正常。

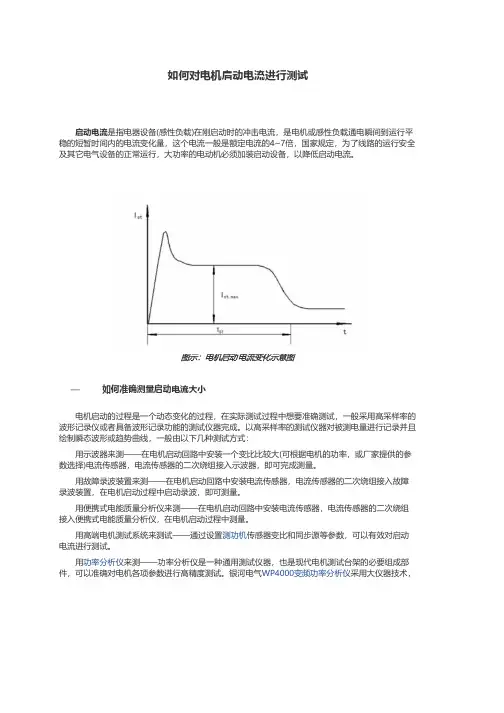

一如何对电机启动电流进行测试 启动电流是指电器设备(感性负载)在刚启动时的冲击电流,是电机或感性负载通电瞬间到运行平稳的短暂时间内的电流变化量,这个电流一般是额定电流的4~7倍,国家规定,为了线路的运行安全及其它电气设备的正常运行,大功率的电动机必须加装启动设备,以降低启动电流。
图示:电机启动电流变化示意图如何准确测量启动电流大小 电机启动的过程是一个动态变化的过程,在实际测试过程中想要准确测试,一般采用高采样率的波形记录仪或者具备波形记录功能的测试仪器完成。
以高采样率的测试仪器对被测电量进行记录并且绘制瞬态波形或趋势曲线,一般由以下几种测试方式: 用示波器来测——在电机启动回路中安装一个变比比较大(可根据电机的功率,或厂家提供的参数选择)电流传感器,电流传感器的二次绕组接入示波器,即可完成测量。
用故障录波装置来测——在电机启动回路中安装电流传感器,电流传感器的二次绕组接入故障录波装置,在电机启动过程中启动录波,即可测量。
用便携式电能质量分析仪来测——在电机启动回路中安装电流传感器,电流传感器的二次绕组接入便携式电能质量分析仪,在电机启动过程中测量。
用高端电机测试系统来测试——通过设置测功机传感器变比和同步源等参数,可以有效对启动电流进行测试。
用功率分析仪来测——功率分析仪是一种通用测试仪器,也是现代电机测试台架的必要组成部件,可以准确对电机各项参数进行高精度测试。
银河电气WP4000变频功率分析仪采用大仪器技术,二01020304前端传感器与分析仪集成为一个有机的整体,采用不低于250Khz高采样率对被试参量进行采样;同时WP4000开放原始波形以太网端口,在准确提供稳态测试参数的调试,用户可以获取记录电机启动过程的瞬态波形参数,完整再现电机的启动过程。
减小电机启动电流的主要方式 常见的减小启动电流的启动方法有直接启动,串电阻启动,自藕变压器启动,星三角减压启动及变频器启动等。
直接启动 直接启动是一种非常简单、经济和可靠的启动方式。
执行引言电阻测量是表征电气器件特性的最常见测试之一。
不过,在测量极小的电阻测量时,工程师必须使用高精度低电平电流源,以防在测试过程中器件产生自热效应或损坏。
在实施精确的低电阻测量时需要考虑到许多因素,例如:连接‾必须使用4 线(开尔文) 技术, 以去除引线和接触电阻。
‾需要使用低噪声、高精度的电流源和电压表。
‾测试电流必须足够大, 以便在测试电阻上产生足够明显的压降, 使得测试设备可以分辨和测量这个压降。
‾需要将功耗引起的自热效应减小到最低。
‾必须使用特殊的测量技术消除偏置电流(零位调整), 通过交替改变电流方向减少热电动势(EMF)。
‾电流源和电压表必须同步, 以避免电流源稳定时间所导致的测量误差。
确定适合的测试电路非常重要,因为虽然测试电流越大,测量分辨率就越高,但是它也会加剧功耗和自热效应。
本技术概述介绍了在使用Keysight B2961A 6.5 位低噪声电源和Keysight 34420A 7 ½ 位纳伏/微欧表执行精确低电阻测量时,如何确定最适合的测试电流。
B 2961A /B 2962A ,作为 Ke y s i g h t B2900A 系列精密仪器中的成员,是一款先进的电源。
它可以 6.5 位分辨率输出电压或电流,同时还可以监测电压和电流,是各种测量应用中不可或缺的基本工具 (请见图 1)。
B2961A/B2962A 拥有直观的图形用户界面 (GUI),也可通过是德科技免费提供的计算机应用软件进行控制。
因此,它可以立即开始执行高效测量,操作极为简单。
B2961A/B2962A 是一款支持 4 象限工作的双极性电源,因此电压和电流极性可以是正极,也可以是负极。
它可以输出 10 fA 至 3 A (直流) 或 10.5 A (脉冲) 电流,以及 100 nV 至 210 V 电压 (请见图 2)。
除了上述的基本供应功能之外,B2961A/B2962A 还具有多种高级功能,使用户可以执行更复杂的测试和测量。
基于电流互感器的电流采样电路的制作方法电流互感器是一种用于测量交流电路中电流的传感器。
它通过感应电流在互感器中产生的磁场来实现测量,因此需要通过电流采样电路将互感器输出的信号转化为适合测量和处理的电压信号。
制作电流采样电路需要以下步骤:1.设计电路结构:根据实际应用需求,选择合适的电流采样电路结构。
常见的电流采样电路结构有电阻式采样、霍尔传感器采样和互感器采样等。
根据基本电路理论,设计出符合要求的电路结构。
2.选择元器件:根据设计的电路结构,选择合适的元器件。
例如,对于电阻式采样电路,需要选取合适的电阻器;对于互感器采样电路,需要选择合适的互感器和运放等元器件。
3.绘制电路图:根据电路结构和元器件的选择,将电路图纸绘制出来。
电路图应该包括互感器、元器件以及连接它们的线路、引脚等信息。
4.PCB设计:将电路图转化为PCB设计。
根据电路图纸,选取合适的PCB板材和尺寸,绘制出对应的PCB图纸。
5.PCB制作:根据PCB图纸,使用PCB制作设备将PCB板制作出来。
首先,将PCB图纸导入到PCB制作设备中,利用光刻技术将电路图案转移到PCB板上;然后,通过腐蚀、钻孔、镀铜等步骤完成PCB板的制作。
6.元器件焊接:将选取的元器件焊接到PCB板上。
首先,根据元器件的引脚位置,钻孔放置焊盘;然后,将元器件通过焊锡或焊膏固定在相应的位置上;最后,使用焊接设备对焊接点进行焊接。
7.电路调试:对已完成的电路进行调试。
首先,将电流互感器连接到电路中;然后,通过电源和信号源等设备对电路进行供电和输入信号;最后,利用示波器、信号发生器等测试设备对电路进行检测和调试,确保电路正常工作。
8.电路封装:对已完成的电路进行封装。
根据应用需求,选择合适的封装方式,如电子设备外壳、连接接口等。
以上是基于电流互感器的电流采样电路的制作方法。
不同的电路结构和应用需求会有一定的差异,因此在制作电路时需要根据具体情况进行调整和改进。
在对ad8418wbrz采样电流和放大倍数进行计算之前,我们需要先了解一些相关的基础知识。
ad8418wbrz是一种用于电流采样和放大的专用集成电路(IC),其设计旨在实现高精度和高性能。
在电路设计中,采样电流和放大倍数的准确计算对于确保电路的稳定性和性能至关重要。
1. 什么是采样电流?采样电流是指用于测量电路中电流值的一种特定技术。
在电路中,采样电流可以通过使用传感器或特定的电路来实现,其目的是对电路中的电流进行实时监测和测量。
ad8418wbrz作为专用的电流采样IC,能够提供高精度和准确的电流采样功能,可以广泛应用于各种电力电子设备和工业控制系统中。
2. 什么是放大倍数?放大倍数是指输入信号经过放大器放大后的输出信号与输入信号的比值。
在电路设计中,放大倍数通常用来衡量放大器的放大能力和性能。
放大倍数的准确计算对于确保电路输出的准确性和稳定性非常重要。
在使用ad8418wbrz进行电流采样和放大时,我们需要根据具体的电路要求和性能需求来计算采样电流和放大倍数。
计算的准确性和准确性对于确保电路的正常运行和性能稳定性至关重要。
为了计算ad8418wbrz的采样电流和放大倍数,我们需要首先确定电路的电流采样范围和放大倍数需求。
通过对电路的具体参数和要求进行分析,可以确定采样电流和放大倍数的具体数值。
接下来,我们可以通过ad8418wbrz的数据手册和相关的计算公式来计算采样电流和放大倍数。
ad8418wbrz的数据手册提供了丰富的参考资料和计算方法,可以帮助我们准确地计算出采样电流和放大倍数。
在计算过程中,我们还需要考虑ad8418wbrz的工作特性和环境条件对采样电流和放大倍数的影响。
在实际应用中,温度、电压和负载等因素都会对采样电流和放大倍数产生影响,因此需要综合考虑这些因素进行计算。
ad8418wbrz的采样电流和放大倍数计算是一个复杂而重要的过程,需要我们结合电路的具体要求和ad8418wbrz的技术参数来进行综合分析和计算。
示波器测量电流的方法您用对了吗?摘要:电流的准确测量对测试结果至关重要,但想要准确测量电流就需要选用合适的电流探头与正确的测试方法。
本文跟您说说电流测量那些事儿,并带您了解ZLG致远电子的测试方案。
在日常的计量测试工作中,电流是一个相当重要的测量值。
和使用采样电阻产生压降的方式测量电流相比,电流探头只需把导线完全绕在探头磁芯上就可以实现电流测试。
这种方式不需要断开电源来连接,可以在不破坏导线的情况下测量流经导线的电流,使用十分便捷。
此外,电流探头与电压探头配合使用能够测试功率、相位等数据,这对于电气设计来说是非常有意义的。
一、电流探头的原理常用电流探头有霍尔传感器和测量电流磁场两种类型。
霍尔效应传感器是一种根据磁场变化输出电压的换能器,其电流探头一般是测量直流或低频信号的。
此类电流探头是利用补偿原理实现测量的,测量范围可借助于补偿放大器, 通过改变转移阻抗加以改变。
电流互感器类型的电流探头只能用于测量交流电流,常用于高频测量。
互感器核心内的交流电流在核心内产生磁场,然后在第二绕组电路中引出电流,并被馈送至测量仪。
第二绕组的感应电压将与主要绕组电流成正比。
电流卡环是将线圈绕组绕制在导磁率较高的磁性材料上, 当被测电流较大时, 存在磁饱和问题。
为了进行精确测量,需要偶尔对探头进行消磁,并在消磁后补偿探头上保留的任何直流偏移。
现在常见的技术是混合交流/直流电流探头,在一个探头内整合了用于测量直流和低频的霍尔效应传感器元件以及测量交流的电流互感器。
图1 霍尔效应传感器类型图2 电流互感器类型图3 混合霍尔效应传感器和电流互感器类型二、ZCP0030-50电流探头我司研发的ZCP0030-50电流探头是混合交流/直流型,可以测量直流/交流电流,测量模拟带宽50MHz,测量精度可达1%。
这款探头有30A和5A两个量程,电流传输比分别为 0.1V/A 和1V/A,主要用于测量马达、开关电源、逆变器、控制器、传感器、放大器的瞬时电流等。
双电阻三相电流采样算法
1. 算法原理,双电阻三相电流采样算法基于双电阻法测量原理,利用两个电阻分别连接到三相电路中,通过测量电压降来计算电流值。
该算法利用采样定理对电流进行离散采样,并结合电流互感器
和模数转换器进行数字化处理,从而得到准确的电流数值。
2. 实现步骤,该算法的实现步骤包括采样触发、模拟信号转换、数字滤波和数字化处理。
首先,通过采样触发电路确定采样时机,
然后将模拟电流信号转换为数字信号,并进行数字滤波以去除噪声,最后进行数字化处理得到电流数值。
3. 应用领域,双电阻三相电流采样算法广泛应用于电力系统中
的电能质量监测、电力电子设备控制和故障诊断等领域。
在工业控
制领域,该算法也常用于电机控制系统和变频调速系统中对三相电
流进行准确测量和控制。
4. 算法优势,相对于传统的电流测量方法,双电阻三相电流采
样算法具有测量精度高、抗干扰能力强、成本低廉等优势。
同时,
该算法结构简单,易于实现数字化处理和集成化设计。
总的来说,双电阻三相电流采样算法是一种在电力系统和工业控制领域广泛应用的电流测量算法,通过采样、数字化处理和滤波等步骤,能够准确、可靠地获取三相电流数值,并在实际应用中发挥重要作用。
康铜丝电流采样电路是一种常用的电流采样方法,用于测量电路中的电流。
下面将介绍该电路的基本原理、设计思路和注意事项。
一、基本原理
康铜丝是一种具有高电阻和良好导电性能的金属丝,常用于制作电流采样电阻。
当康铜丝接入电路中时,其电阻值会随着电流的变化而变化,从而可以反映电路中的电流大小。
通过测量康铜丝上的电压降,即可得到电流值。
二、设计思路
1. 选取合适的康铜丝,根据电路的电流大小选择适当的电阻值。
2. 将康铜丝串联接入被测电路中,确保其与电路的电压和电阻匹配。
3. 在康铜丝上串联一个适当的电阻器,用于分压和保护电路。
4. 测量康铜丝上的电压降,通过计算得到电流值。
三、注意事项
1. 确保康铜丝的电阻值与电路匹配,避免过载和短路。
2. 在康铜丝上串联的电阻器应具有适当的功率,以防止电流过大导致其烧毁。
3. 电路中应安装合适的保护装置,以防止康铜丝或其他元件损坏。
4. 测量时应使用高精度数字万用表,以确保测量的准确度。
5. 采样电路应放置在干燥、通风良好的环境中,避免潮湿和高温对电路的影响。
在实际应用中,康铜丝电流采样电路通常与其他电子元器件和电路配合使用,构成完整的电流采样系统。
该电路简单可靠,适用于测量小电流的场合,如电子设备的电源监控、电机驱动等。
然而,对于大电流的测量,可能需要采用其他更精确和稳定的采样方法,如霍尔效应电流传感器等。
电流采样开尔文接法说到“电流采样开尔文接法”,乍一听是不是有点绕口?别着急,慢慢来,一会儿就明白了。
这个东西听起来高大上,但其实在很多电子设备的维护、调试中,尤其是在电流测量时,它可是个相当重要的小帮手呢。
开尔文接法,顾名思义,跟那位伟大的物理学家开尔文有关系,大家都知道,科学家们的发明总有点牛逼哄哄的样子,放到日常生活中,咱们就可以用它来准确地测量电流、阻抗,甚至精准到可以搞清楚电路里的每一丝电流流动。
咱们平时在使用电压表、电流表测量电流或电压时,常常会遇到一个问题,就是接触电阻。
你可能没注意到,可是电线和电表的接触面其实也有“电阻”,这可是个让人头疼的隐性“罪犯”。
如果接触不良,或者接触电阻过大,就会导致测量结果不准确。
这就像你跟别人握手时,如果手湿滑,握不住,给人家一种“你不靠谱”的感觉。
所以咱们要想做到精准测量,就必须避免这种“小小的麻烦”。
那么问题来了,怎么解决呢?开尔文接法来拯救我们啦!你看,开尔文接法有个超级简单又聪明的特点:它把电流和电压的测量分开。
咋回事呢?原来,它使用了四根线。
两根线用来提供电流,另外两根线专门用来测量电压。
这可了不得,电流和电压测量互不干扰,各司其职。
就像你走进一个办公室,隔着两道门,分别问财务部和技术部不同的问题,各自都能给你准确的答复,谁也不打扰谁。
那你可能会问,这两根电流线和两根电压线是怎么安排的呢?很简单,电流线直接跟被测物体连着,这样它就负责传递电流到负载,电压线则从负载的两端取样,它们之间的接触点精确到位,几乎消除了接触电阻的影响。
结果就是,测得的电压非常“纯净”,不会被其他因素干扰。
试想,你在测量电流时,电流表的接触点就像是永远不见灰尘的贵宾席,不会影响到其他部分的表现,数据自然也就准确了。
这个开尔文接法,按道理说其实是相当“高端”的,它是为了解决电流表和电压表在测量时容易产生的误差而设计的。
如果你测量的是高电阻电路,这个接法简直就是个“神仙操作”。
电流采样测试方法
电流采样测试方法是一种用于测量电路中电流大小的技术手段。
在电路设计、维修和故障排除过程中,电流采样测试是非常重要的一项工作。
本文将介绍电流采样测试的原理、方法和应用。
一、电流采样测试的原理
电流采样测试的原理基于电流的磁场效应。
当电流通过导体时,会产生一个围绕导体的磁场。
根据安培定律,磁场的强度与电流的大小成正比。
因此,通过测量磁场的强度,可以间接地得知电流的大小。
二、电流采样测试的方法
1. 磁场传感器法
磁场传感器法是最常用的电流采样测试方法之一。
该方法利用磁场传感器对电流产生的磁场进行测量,从而得到电流的大小。
常见的磁场传感器有霍尔效应传感器和磁电阻传感器。
通过将磁场传感器靠近电流所经过的导线或线圈,可以测量出电流的大小。
2. 非接触式电流探测法
非接触式电流探测法是一种无需直接接触被测电流的测试方法。
该方法利用电磁感应原理,在电流所经过的导线或线圈周围放置一个传感器,通过测量传感器感应到的电磁场变化来确定电流大小。
非接触式电流探测法具有快速、安全、便捷等优点,广泛应用于高压
电力系统和电机等领域。
3. 直接接触法
直接接触法是一种通过接触导线来测量电流的方法。
该方法常用于低压电路的测试,采用电流夹子或电流钳等工具将被测导线夹在两侧,然后通过测量夹子或钳子的输出信号来确定电流大小。
直接接触法具有精确度高、测量范围广等优点,适用于精密测量和实时监测。
三、电流采样测试的应用
1. 电路设计和验证
在电路设计和验证过程中,电流采样测试可以用于验证电路的工作状态和性能。
通过测量电路中各个分支的电流大小,可以判断电路是否正常工作、各个元件是否正常工作以及电路的功耗等信息。
2. 故障排除和维修
在故障排除和维修过程中,电流采样测试是一种常用的手段。
通过测量故障电路中的电流大小,可以判断故障的位置和原因。
例如,当电路中某个元件损坏时,它的电流值通常会与正常情况下的数值有所不同,通过电流采样测试可以快速定位故障点。
3. 能耗分析和优化
电流采样测试可以用于能耗分析和优化。
通过测量电路中各个元件的电流消耗,可以评估电路的能效和功耗分布情况,并针对性地进
行优化。
这对于电池供电设备、节能产品和绿色设计等方面具有重要意义。
4. 电力系统监测
电流采样测试在电力系统监测中也有广泛应用。
通过测量电力系统中各个分支的电流大小,可以实时监测电力负荷和电能消耗情况,为电网调度和能源管理提供重要依据。
总结:
电流采样测试是一种重要的电路测量技术。
通过磁场传感器法、非接触式电流探测法和直接接触法等方法,可以准确测量电路中的电流大小。
电流采样测试在电路设计、故障排除、能耗分析和电力系统监测等方面具有广泛应用。
通过电流采样测试,可以提高电路的可靠性和性能,实现能源的有效利用和管理。
