美的内部资料-QMN-J33[1].228-2009_电流检测电路设计指引

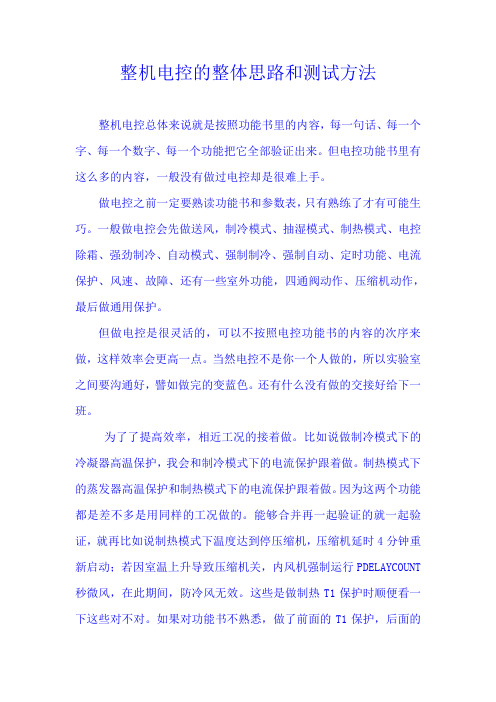

整机电控的整体思路和测试方法整机电控总体来说就是按照功能书里的内容，每一句话、每一个字、每一个数字、每一个功能把它全部验证出来。

但电控功能书里有这么多的内容，一般没有做过电控却是很难上手。

做电控之前一定要熟读功能书和参数表，只有熟练了才有可能生巧。

一般做电控会先做送风，制冷模式、抽湿模式、制热模式、电控除霜、强劲制冷、自动模式、强制制冷、强制自动、定时功能、电流保护、风速、故障、还有一些室外功能，四通阀动作、压缩机动作，最后做通用保护。

但做电控是很灵活的，可以不按照电控功能书的内容的次序来做，这样效率会更高一点。

当然电控不是你一个人做的，所以实验室之间要沟通好，譬如做完的变蓝色。

还有什么没有做的交接好给下一班。

为了了提高效率，相近工况的接着做。

比如说做制冷模式下的冷凝器高温保护，我会和制冷模式下的电流保护跟着做。

制热模式下的蒸发器高温保护和制热模式下的电流保护跟着做。

因为这两个功能都是差不多是用同样的工况做的。

能够合并再一起验证的就一起验证，就再比如说制热模式下温度达到停压缩机，压缩机延时4分钟重新启动；若因室温上升导致压缩机关，内风机强制运行PDELAYCOUNT 秒微风，在此期间，防冷风无效。

这些是做制热T1保护时顺便看一下这些对不对。

如果对功能书不熟悉，做了前面的T1保护，后面的人再来验证制热模式下温度达到停压缩机，压缩机延时4分钟重新启动；又要做若因室温上升导致压缩机关，内风机强制运行PDELAYCOUNT 秒微风，在此期间，防冷风无效，这样效率就会大打折扣。

还有四通阀的动作也是一样。

这样的例子还有好多，比如说通用保护呀，这也是为什么通用保护常常放在后面做。

再比如说做变频时做室外温度对启动及运转中频率最高值的限制时要和室外两档风速合并一起做.如果做完室外温度对启动及运转中频率最高值的限制，后面的人再来做室外两档风速，又要把工况调上调下的，这样效率就会降低好多。

当然也可以利用中午吃饭的时间做一下定时功能之类的。

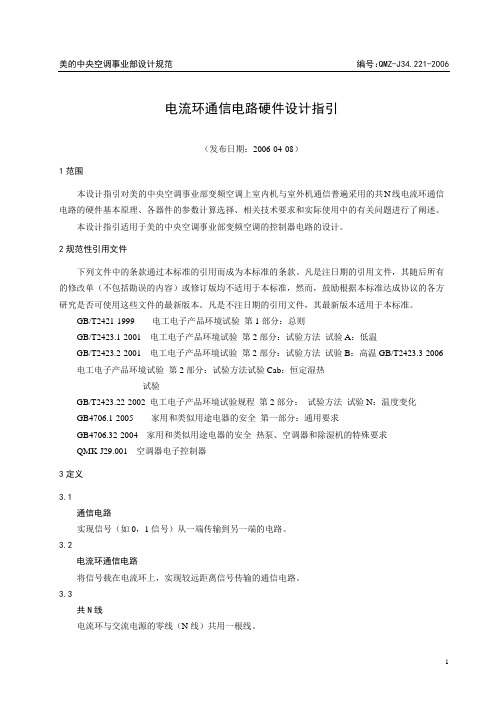

电流环通信电路硬件设计指引（发布日期：2006-04-08）1范围本设计指引对美的中央空调事业部变频空调上室内机与室外机通信普遍采用的共N线电流环通信电路的硬件基本原理、各器件的参数计算选择、相关技术要求和实际使用中的有关问题进行了阐述。

本设计指引适用于美的中央空调事业部变频空调的控制器电路的设计。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T2421-1999 电工电子产品环境试验第1部分：总则GB/T2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3-2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.22-2002 电工电子产品环境试验规程第2部分：试验方法试验N：温度变化GB4706.1-2005 家用和类似用途电器的安全第一部分：通用要求GB4706.32-2004 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求QMK-J29.001 空调器电子控制器3定义3.1通信电路实现信号（如0，1信号）从一端传输到另一端的电路。

3.2电流环通信电路将信号载在电流环上，实现较远距离信号传输的通信电路。

3.3共N线电流环与交流电源的零线（N线）共用一根线。

4总述由于空调室内机与室外机的距离比较远，两个芯片之间的通信不能直接相连，因此中间必须增加驱动电路，以增强通信信号，抵抗外界的干扰。

采用共N线电流环通信电路，可以以最低成本实现较远距离的信号传输。

5电路设计5.1电路原理图见下页。

5.2通信原理当通信处于室内发送、室外接收时，室外OUT-TXD置高电平，室外发送光耦IC21始终导通，若室内IN-TXD发送高电平“1”，室内发送光耦IC2导通，电流环闭合，室内接收光耦IC1、室外接受光耦IC20导通，室外OUT-RXD接收高电平“1”；若室内IN-TXD发送低电平“0”，室内发送光耦IC2截止，电流环断开，接收光耦IC1、IC20截止，室外OUT-RXD接收低电平“0”，从而实现了通信信号由室内向室外的传输。

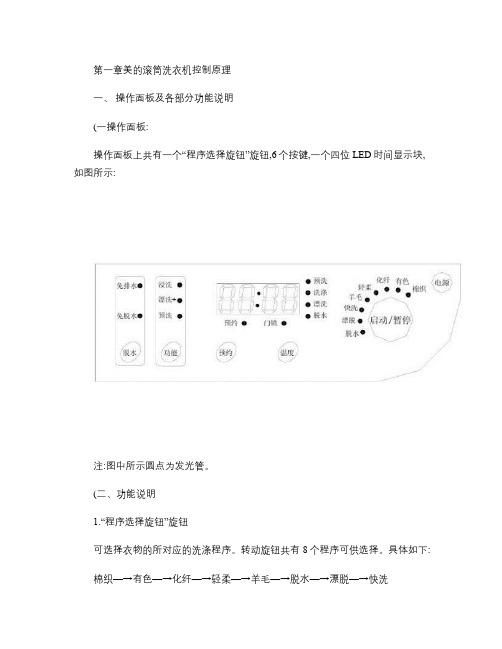

第一章美的滚筒洗衣机控制原理一、操作面板及各部分功能说明(一操作面板:操作面板上共有一个“程序选择旋钮”旋钮,6个按键,一个四位LED时间显示块,如图所示:注:图中所示圆点为发光管。

(二、功能说明1.“程序选择旋钮”旋钮可选择衣物的所对应的洗涤程序。

转动旋钮共有8个程序可供选择。

具体如下:棉织—→有色—→化纤—→轻柔—→羊毛—→脱水—→漂脱—→快洗每转动两格,各功能所对应指示灯应相应地点亮。

2.LED时间显示块。

用来显示设置程序所对应的预约时间、设定水温、设定的转速及程序执行过程中的剩余时间、洗衣机出错信息。

3.“电源”按钮。

接通电源后,系统应不工作,数码管及所有指示灯应都无显示。

按“电源”钮,系统进入工作状态。

15分钟无任何操作,退出开机状态。

4.“预约”按钮。

按“预约”按键,“预约”指示灯点亮(上电应无预约。

可对程序的预约时间进行设定。

设置范围:1~24小时。

具体如下:无(灯灭—→1小时—→2小时—→……—→24小时z“预约”开始后,显示器按分钟递减z一旦“预约”时间减完后,系统开始工作,进入设定的程序。

z按住“预约”键5.“温度”按键按“温度”按键,数码管上应立即显示所对应的温度值。

再一次,即可对设定数值进行修改。

十秒钟后数码管退出温度显示,回到时间显示。

具体如下:60℃—→90℃—→……(冷水—→30℃—→40℃注:z在运行或者暂停状态下,都可以按动“温度”键查看设定温度。

z无论何种型号的机子,都是按此温度循环。

z如程序定义的最高温度值低于循环中某些值时,则该值应从循环中跳过。

具体程序定义的温度最高值及初始默认值如下:(1“棉织”默认温度值为60℃。

最高温度为90℃。

(2“有色”、“化纤”的默认值为40℃,最高温度为60℃。

(3“快洗”的默认温度值为30℃。

最高温度值为60℃。

(4“羊毛”的默认温度值为30℃。

最高温度值为40℃。

(5“轻柔”的默认温度值及最高值皆为40℃。

(6“漂脱”、“脱水”无温度设置。

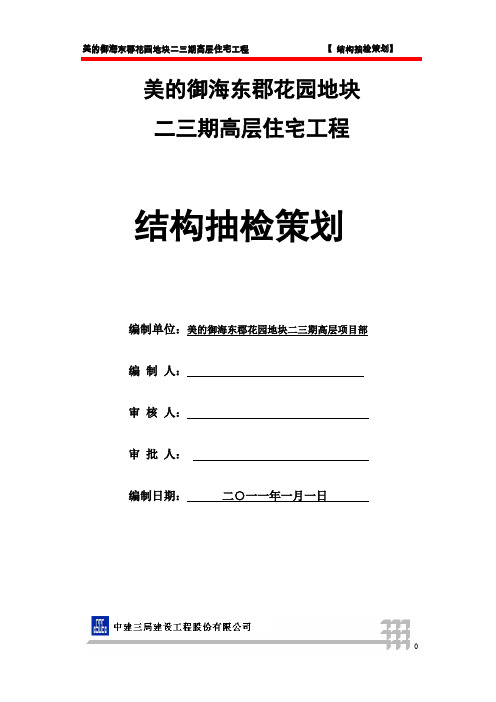

美的御海东郡花园地块二三期高层住宅工程结构抽检策划编制单位：美的御海东郡花园地块二三期高层项目部编制人：审核人：审批人：编制日期：二○一一年一月一日目录第一章、工程概况 (2)第一节各部位混凝土设计标号 (2)第二节各栋楼层板楼板设计厚度 (7)第三节钢筋保护层厚度 (7)第二章、编制说明及依据 (8)第一节编制说明 (8)第二节编制依据 (8)第三章、结构实体检测 (9)第一节混凝土同条件试块： (9)第二节结构实体钢筋保护层厚度检验 (10)第三节板厚 (11)第四节回弹 (12)第三章、外观实测实量 (19)第一章、工程概况（一）、工程建设概况（二）、工程规模第一节各部位混凝土设计标号地下室混凝土情况地下室桩承台、地下室底板、地下室外壁板、地下室水池底板及外壁板砼抗渗等级为P8，地下室顶板、上部水池底板及壁板砼抗渗等级为P6.注：与地下水接触部位应采用普通硅酸盐水泥，水泥用量不小于360kg/m3，且铝酸三钙含量须小于8%。

B 型2-1-2栋混凝土情况C型 2-1-1混泥土情况第二节、各栋楼层板楼板设计厚度A型 2-2-1、2-2-2栋B型 2-1-2栋C型 2-1-1栋第三节、钢筋保护层厚度地下室底板及外壁板迎水面保护层为50㎜，其它结构主筋保护层见下表：注：1、纵向受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径；2、板、墙、壳中分布钢筋的保护层厚度不应小于上表相应数值减10，且不小于10；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15.3、基础中纵向受力钢筋的混凝土保护层厚度不应小于40（有垫层时）；地下室底板及外壁板迎水面的保护层厚度为50。

第二章、编制说明及依据第一节、编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体检测工作，特编写此此方案。

第二节、编制依据1、编制依据主要有但不限于以下合同、规范及标准等：2、工程承包合同及美的御海东郡花园地块二三期高层住宅工程图纸等；3、【建筑工程施工质量验收统一标准】（GB5020300-2001）4、【混凝土结构工程质量验收规范】(GB50204-2002)5、【工程测量规范】（GB50026-93）6、【混凝土强度检验评分标准】（GBJ107）7、【回弹法检测混凝土抗压强度技术规程】(JGJ/T23-2001)8、【混凝土质量控制标准】（GB50164）9、【建筑施工手册】第四版；10、工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

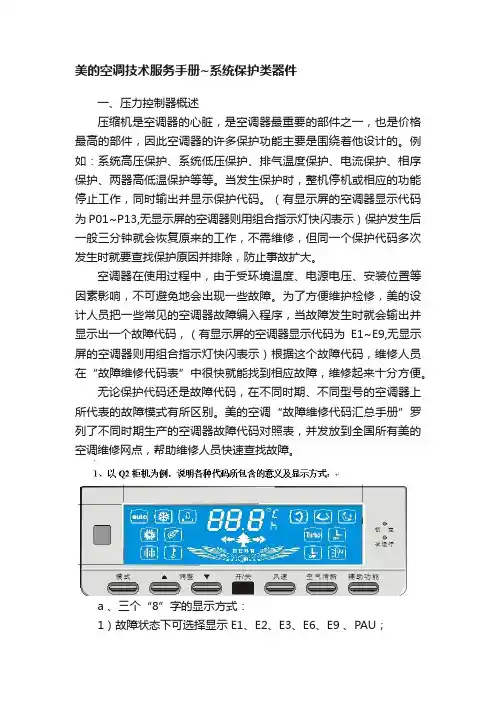

美的空调技术服务手册~系统保护类器件一、压力控制器概述压缩机是空调器的心脏，是空调器最重要的部件之一，也是价格最高的部件，因此空调器的许多保护功能主要是围绕着他设计的。

例如：系统高压保护、系统低压保护、排气温度保护、电流保护、相序保护、两器高低温保护等等。

当发生保护时，整机停机或相应的功能停止工作，同时输出并显示保护代码。

（有显示屏的空调器显示代码为P01~P13,无显示屏的空调器则用组合指示灯快闪表示）保护发生后一般三分钟就会恢复原来的工作，不需维修，但同一个保护代码多次发生时就要查找保护原因并排除，防止事故扩大。

空调器在使用过程中，由于受环境温度、电源电压、安装位置等因素影响，不可避免地会出现一些故障。

为了方便维护检修，美的设计人员把一些常见的空调器故障编入程序，当故障发生时就会输出并显示出一个故障代码，（有显示屏的空调器显示代码为E1~E9,无显示屏的空调器则用组合指示灯快闪表示）根据这个故障代码，维修人员在“故障维修代码表”中很快就能找到相应故障，维修起来十分方便。

无论保护代码还是故障代码，在不同时期、不同型号的空调器上所代表的故障模式有所区别。

美的空调“故障维修代码汇总手册”罗列了不同时期生产的空调器故障代码对照表，并发放到全国所有美的空调维修网点，帮助维修人员快速查找故障。

a 、三个“8”字的显示方式：1）故障状态下可选择显示E1、E2、E3、E6、E9 、PAU；2）设定定时时间的场合，显示设置的定时时间，“h”图标点亮；3）试运行状态下，可选择显示T1、T2、T3、P4、P5、P9（若不存在对应保护则显示下一内容）。

对应地“T1”、“T2”、“T3”图标将点亮（T4本功能书中未涉及，保持不亮），若显示的为温度，“°C”图标点亮。

b 、室外故障（三相机有此功能）1）3秒左右检测到室外故障信号输入口为高电平时，进入故障状态，所有负载关闭，LED显示“E6”，并开始室外故障计时和室外故障次数计数一次；2）30分钟内第一、第二次出现的室外故障为可恢复故障，当连续3秒左右检测到室外故障信号输入口为低电平时，退出故障状态，恢复故障前运行状态；3）30分钟内第三次出现室外故障为不可恢复故障，LED常显示“E6”，全部负载按停机时序关闭，直至重新上电方可恢复；4）30分钟内没有出现第三次室外故障，则室外故障计时清零。

美的常规空调电控基本原理知识培训第一部分常规空调电控基本原理及整体框图一、常规空调电控整体框图二、室内电控主控控制系统框图第二部分分体机产品通用保护功能一、传感器开路或短路保护1、故障现象：室温传感器、室内蒸发器温度传感器、室外冷凝器温度传感器（冷暖柜机）有开路或短路，整机关机，室内机有故障代码指示。

2、排除方法：（1）用万用表测量传感器阻值是否正常(常温下阻值在10K左右)；（2）检查传感器连接是否正常；（3）检查室内主控板是否正常；二、风机失速失控1、故障现象：开机后，室内风机运行1分钟左右停机，室内机有故障代码指示。

2、排除方法：（1）检查插头是否连接正常；（2）更换室内电控板；（3）更换室内风机；三、EEPROM通讯故障故障现象：开机后，室内电控主板无法读取机型参数，上电后，整机立即显示故障信息，并且无法开机。

排除方法：更换室内电控板；四、四次电流保护故障故障现象：开机运行一段时间后，如果连续四次压缩机开5分钟内出现电流保护而关压缩机，则整机关机并且显示故障信息；排除方法：（1）检查系统运行电流是否正常；（2）更换室内电控主板；五、故障代码表：（数码管、VLED显示模块类型）第三部分柜机产品通用保护功能一、室外故障（三相机）室外部分有电流检测板，检测三相电的相序是否正确，并检测电流是否正常、缺相、相序接反；故障现象：室内、室外板都有故障指示，整机不能开机；排除方法：（1）检查三相电接线是否正确；（2）更换电流检测板；二、自动门故障（开关门机型）整机有位置检测装置，在规定时间内检测滑动门是否到达预定位置。

芯片输出开滑动门控制信号后30秒若滑动门仍未开到位，则判为滑动门故障；芯片输出关滑动门控制信号后30秒若滑动门仍未关到位，则判为滑动门故障。

发生故障后，进入故障状态，整机关机，LED显示“E9”。

此故障不可恢复；三、进风格栅保护（开关门机型）进风格栅的开合由一行程开关检测，一般情况下进风格栅合上，行程开关闭合；当用户需要清洗过滤网及独立清新网时，进风格栅拉开，行程开关随之断开。

开关门控制电路设计指引（发布日期：2008-10-14）1范围本标准对开关门控制电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。

本标准适用于美的家用空调国内事业部的开关门控制电路的设计。

2定义开关门：又称滑动门，主要指安装于空调室内机正面出风口上按固定轨迹进行运动的门，在空调正常工作时，该门将下滑到出风口下方，在空调处于关机或待机状态时，上滑到出风口的位置上，关闭出风口，防止灰尘等杂物通过出风口进行空调内机内部。

3总述开关门控制电路主要是由驱动控制电路和门位置检测电路两部分组成，驱动控制电路按主芯片的指令要求驱动电机运转带动滑动门上下运动，检测电路始终检测门在运动过程中的位置，当门到达指定位置后，检测电路的检测电压或电平出现跳变，主芯片检测到该跳变后，停止电机运转。

滑动门齿条杆两端的某个位置存在着两个约10mm长的挡条，挡条主要用来隔断光电开关输入端发射到输出端之间的红外光，强制让输出端产生电平跳变。

4电路原理4.1门位置检测电路一（单A/D口模拟量检测）4.1.1电路原理图图1 门位置光电开关模拟量检测电路原理图4.1.2工作原理简介滑动门齿条杆在门电机的带动下在出风框内部作上下运动，齿条杆上的挡条也同样作上下运动，滑动门在空调工作过程上，不外乎三种状态：完全打开、完全关闭和上下运行。

下面具体阐述三种状态下光电开关检测电路的工作原理：第一种状态：完全打开。

当门由关闭打开时，齿条杆上的上挡条由出风框顶部向下滑行并停在D301光电开关上，D301输出端由导通跳变为截至状态，此过程中齿条杆上的下挡条则朝下（远离D302的方向）滑行，D302光电开关始终处于正常导通状态，此时右边分压电路实际上可以等效图2电路，通过计算可以算出此时主芯片检测的到电压值Ui=20KΩ*5V/30KΩ=3.33V,主芯片检测到该电压值后，立即停止滑动门电机的驱动，此时门已呈完全打开状态。

美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009电流检测电路设计指引（发布日期：2009-04-02）1范围本设计指引对电流检测电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。

本设计指引适用于美的家用空调国内事业部的电流检测电路的设计。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

QMN-J52.053 电流互感器（原标准号05.132）3定义无4总述在空调整机上，常用到电流互感器检测压缩机工作电流，下面根据常用电流检测电路介绍其工作原理及注意事项。

1美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009 5电路原理5.1电路原理图5.2工作原理简介在了解电路工作原理之前，首先简单介绍电流互感器CT1的工作原理。

电流互感器实际是一个线性变压器。

其输入电流（被检测电流）与输出电流跟它的内部线圈匝数成正比关系（均为交流电流量）。

这样我们开始叙述电路的工作原理：假如检测压缩机电流值为Ii，根据电流互感器固定的初级/次级线圈匝数比（常量）C，可确定输出电流（为交流）Io=Ii/C；在选取负载电阻R6（通常为1KΩ、1%）时，其阻值远远小于两分压电阻值。

这样，R6的阻值约等于实际的负载电阻值。

于是，R6两端的电压Uo=R6*Io=R6*Ii/C；（注：此为交流电压值）。

在经过整流二极管D10半波整流后（由于MCU 的A/D口所需输入电流很小，此处按严格的计算关系），二极管D10的负极与地之间的直流电压V1=1.414/2*Uo=0.707*R6*Ii/C；要减掉二极管上的压降约0.5V。

直流电压V1在分压电阻R14和R13上分压，得出该点的电压值V2=R13/（R13+R14）*V1=R13/（R13+R14）*(0.707*R6*Ii/C-0.5)，这就是最终输入到芯片检测口的压缩机电流参数模拟量（该值仍需通过实验最终确定。
