哈尔滨大剧院建筑结构与形式的不同关系

哈尔滨大剧院的美术鉴赏哈尔滨大剧院是哈尔滨标志性建筑，其位于美丽的江边湿地上，优美的建筑曲线仿佛生于自然。

那张力十足的动感形体宛如雪峰，与北国风光完美融合，又给这座硬朗的工业城市带来风情万种的柔情。

哈尔滨大剧院运用大地艺术景观手法对原有自然湿地、水系合理保留利用，使建筑更加贴近自然。

建筑形体采用异型曲面设计，外部线条流畅飘逸，内部弧线自然柔和。

采取三维声线分析、混响时间计算等多种声学分析方法，对建筑形体、装饰形式、材料选取进行优化，实现专业剧院的音质效果。

采用自由曲面箱型弯扭网壳等多种钢结构形式组合满足建筑流线外形的需要。

屋面幕墙设有人行步道，采用了倒插叠瓦式构造，分散排水避免形成雨幕，且自下而上不会形成阴影。

在公共大厅、大小剧场、排练厅等多处引入自然光，节能美观。

哈尔滨，这颗天鹅项下的明珠不仅因异域国风情的百年老街卓群于国内诸城，更有文化的珠蚌屹立于这片黑土。

这些流淌着音符的建筑，有的历久弥新，有的璀璨晶莹，有的古典悠久，它们穿越了时空的隧道。

见证着这座城市的前世今生。

哈尔滨大剧院的设计灵感来源于冰雪，建筑整体造型取材于北方大雪被风吹出的雪浪，剧场屋顶的玻璃则采用了冰的概念。

哈尔滨大剧院在整体设计上充分考虑到了与周边景观的一致性，和谐、自然、粗犷、有力，既充分体现出北方的艺术特色，又与周围的整体环境融为一体，浑然天成。

除了独具匠心的外形设计，哈尔滨大剧院还有着设施完备的多功能小剧场，开幕至今，这里已经呈现了数不清的世界顶级艺术团体的演出，为哈尔滨人民的生活带来了丰富的艺术滋养。

哈尔滨大剧院不仅是世界瞩目的艺术殿堂，同时也是这座城市中怡人景色的一部分，这座承载着自豪与瞩目的建筑彰显了冰城夏都的特色和魅力，也揭示了这座城市的精神与文化特质。

这座新的城市景观地标，再一次给哈尔滨这座音乐之都带来了全球性的文化影响力，让越来越多的国内外游客在这里体味着艺术的曼妙和生活的诗意。

哈尔滨大剧院项目简介2015年8月28日，首届哈尔滨中俄文化艺术交流周开幕式——“友谊的旋律”大型交响音乐会在哈尔滨大剧院拉开帷幕，这标志着从2010年10月15日开始打下第一根桩、历时5年的哈尔滨大剧院正式完工并投入使用！——参建单位建设单位：哈尔滨松北投资发展集团有限公司监理单位：浙江江南工程管理股份有限公司施工总承包单位：北京建工集团有限责任公司设计单位：北京市建筑设计研究院勘察单位：黑龙江省林业设计研究院地质勘察院施工图审查单位：黑龙江龙元施工图审查有限公司检测单位：哈尔滨宏顺建筑工程质量检测有限公司——概况大剧院占地面积7.2万平方米，总建筑面积7.94万平方米，地上建筑面积3.94万平方米，地下建筑面积1.9万平方米，停车场2.1万平方米，整体建筑包括大剧场（1538 座）、小剧场（414座）、售票厅和停车场（472个车位）。

大剧场高度56.48米，结构形式为钢筋混凝土框架—剪力墙，地上主体外围结构为钢结构，外装饰幕墙，地下停车场采用钢筋混凝土框架结构。

大剧场观众厅平面以马蹄形为主，舞台采用国际上典型的“品”字型舞台结构，配置先进现代化舞台机械设备和灯光、音响系统，主要以演出大型歌剧、舞剧、芭蕾舞剧为主，兼顾音乐会功能，小剧场高度25.75米，主要满足话剧、室内乐演出，兼顾戏曲演出、会议等多功能要求。

——设计哈尔滨大剧院的建筑设计由北京MAD建筑师事务所和北京市建筑设计研究院联合完成。

定位为国际领先，国内一流。

其外观宛若江风削出的雪塑，又如随风飘舞的绸带，与周围的湿地景观相互映衬，浑然一体。

如今的哈尔滨大剧院已成为黑龙江省迄今为止规模最大、水准最高、功能最完善的标志性文化设施。

——主体结构主要结构体系为框架剪力墙和外围钢结构。

地下2层，地上8层，台仓深度15m。

施工过程中，混凝土施工难度大是共性问题。

本项目控制标高达100多个，最高的砼梁达到4.2m，最大的钢筋直径40mm，舞台区域的砼梁单根达到300t，观众厅上部采用型钢砼梁最大跨度32m。

哈尔滨大剧院项目简介2015年8月28日，首届哈尔滨中俄文化艺术交流周开幕式——“友谊的旋律”大型交响音乐会在哈尔滨大剧院拉开帷幕，这标志着从2010年10月15日开始打下第一根桩、历时5年的哈尔滨大剧院正式完工并投入使用！——参建单位建设单位：哈尔滨松北投资发展集团有限公司监理单位：浙江江南工程管理股份有限公司施工总承包单位：北京建工集团有限责任公司设计单位：北京市建筑设计研究院勘察单位：黑龙江省林业设计研究院地质勘察院施工图审查单位：黑龙江龙元施工图审查有限公司检测单位：哈尔滨宏顺建筑工程质量检测有限公司——概况大剧院占地面积7.2万平方米，总建筑面积7.94万平方米，地上建筑面积3.94万平方米，地下建筑面积1.9万平方米，停车场2.1万平方米，整体建筑包括大剧场（1538 座）、小剧场（414座）、售票厅和停车场（472个车位）。

大剧场高度56.48米，结构形式为钢筋混凝土框架—剪力墙，地上主体外围结构为钢结构，外装饰幕墙，地下停车场采用钢筋混凝土框架结构。

大剧场观众厅平面以马蹄形为主，舞台采用国际上典型的“品”字型舞台结构，配置先进现代化舞台机械设备和灯光、音响系统，主要以演出大型歌剧、舞剧、芭蕾舞剧为主，兼顾音乐会功能，小剧场高度25.75米，主要满足话剧、室内乐演出，兼顾戏曲演出、会议等多功能要求。

——设计哈尔滨大剧院的建筑设计由北京MAD建筑师事务所和北京市建筑设计研究院联合完成。

定位为国际领先，国内一流。

其外观宛若江风削出的雪塑，又如随风飘舞的绸带，与周围的湿地景观相互映衬，浑然一体。

如今的哈尔滨大剧院已成为黑龙江省迄今为止规模最大、水准最高、功能最完善的标志性文化设施。

——主体结构主要结构体系为框架剪力墙和外围钢结构。

地下2层，地上8层，台仓深度15m。

施工过程中，混凝土施工难度大是共性问题。

本项目控制标高达100多个，最高的砼梁达到4.2m，最大的钢筋直径40mm，舞台区域的砼梁单根达到300t，观众厅上部采用型钢砼梁最大跨度32m。

哈尔滨大剧院，设计史上奇迹
哈尔滨大剧院（以下简称“哈大剧院”）位于哈尔滨市松北区文化中心岛内，建好后将成为哈尔滨地标性建筑。

“哈大剧院”项目是业内公认的专业性强、技术难度大、复杂程度高的建筑工程项目，涉及到二十多个专业和工种，其设计标准更是达到了国际标准。

该项目部分设计建设元素开创了世界首例，并填补多项国内建筑设计空白。

观众厅是剧院的核心。

“哈大剧院”观众厅多岛式设计和自然光的引入，属世界首创。

据介绍，传统的剧院观众席座椅一般均是排列均衡的，而多岛式的设计将把观众席划分成环岛形区域，过道是弧线形状，这种更加美观、立体的空间布局将与大剧院建筑艺术性相得益彰。

观众坐在席间会感到更加私密与舒适，享受贵宾般待遇。

目前国内外大剧院均采用人工灯光照明，而“哈大剧院”二层楼上部将自然光引入，为剧场营造特殊光影效果，同时还能节省能源和费用。

大剧院屋面幕墙系统采用目前国际上独创的立体纹理异形双曲结构，设计难度达到国内最高水平。

游客站在观光平台与剧院幕墙“零距离”接触，工艺精良的有机纹理尽在眼底，并使人们深深陶醉在建筑的深厚历史文化和品位中。

该项设计也填补了国内建筑设计空白。

哈尔滨大剧院是中国哈尔滨市的一座现代化综合性艺术演出场所，它是一座具有现代建筑风格的大型剧院，为观众提供了高质量的演出和艺术体验。

以下是对哈尔滨大剧院的赏析：
⚫建筑设计：哈尔滨大剧院的建筑设计独特而现代化，它以流线型的外观和创新的建筑材料展现了现代建筑的魅力。

剧院的外立面以玻璃幕墙和曲线造型为特色，结合了现代艺术和传统元素，给人一种充满艺术氛围的感觉。

⚫舞台设施：哈尔滨大剧院拥有先进的舞台设施，包括舞台机械设备、灯光音响系统以及巨大的舞台空间。

这些设施为各种类型的演出提供了良好的条件，包括音乐会、戏剧表演、歌剧、舞蹈演出等。

观众可以在这里欣赏到高水平的演出和精彩的舞台效果。

⚫多样的演出内容：哈尔滨大剧院每年都会举办各种类型的演出活动，涵盖了音乐、戏剧、舞蹈、歌剧等多个艺术领域。

观众可以欣赏到来自国内外的优秀演出团体和艺术家的精彩演出，丰富多样的演出内容给观众带来了艺术的享受和文化的交流。

⚫文化交流平台：作为一个重要的文化交流平台，哈尔滨大剧院举办了许多国内外的文化活动和艺术交流项目。

这些活动为观众提
供了与各地艺术家和文化团体互动的机会，促进了文化交流和艺术创作的发展。

哈尔滨大剧院作为哈尔滨市的一张文化名片，不仅为观众提供了优秀的艺术演出，同时也展示了现代建筑设计的魅力。

无论是从建筑美学的角度还是艺术体验的角度来看，哈尔滨大剧院都是值得欣赏和赞美的。

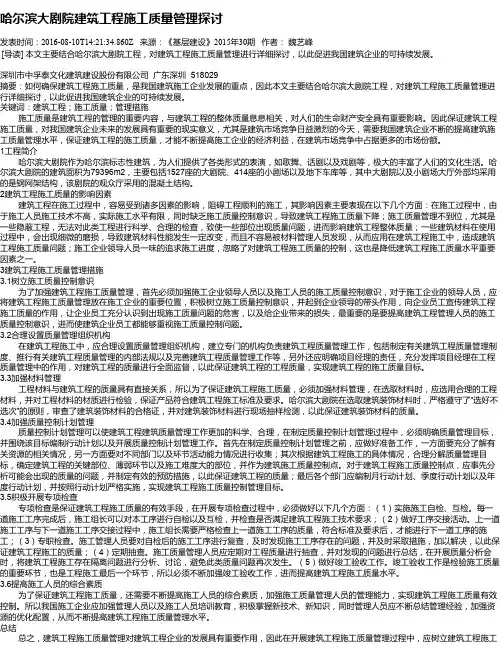

哈尔滨大剧院建筑工程施工质量管理探讨发表时间：2016-08-10T14:21:34.860Z 来源：《基层建设》2015年30期作者：魏艺峰[导读] 本文主要结合哈尔滨大剧院工程，对建筑工程施工质量管理进行详细探讨，以此促进我国建筑企业的可持续发展。

深圳市中孚泰文化建筑建设股份有限公司广东深圳 518029摘要：如何确保建筑工程施工质量，是我国建筑施工企业发展的重点，因此本文主要结合哈尔滨大剧院工程，对建筑工程施工质量管理进行详细探讨，以此促进我国建筑企业的可持续发展。

关键词：建筑工程；施工质量；管理措施施工质量是建筑工程的管理的重要内容，与建筑工程的整体质量息息相关，对人们的生命财产安全具有重要影响。

因此保证建筑工程施工质量，对我国建筑企业未来的发展具有重要的现实意义，尤其是建筑市场竞争日益激烈的今天，需要我国建筑企业不断的提高建筑施工质量管理水平，保证建筑工程的施工质量，才能不断提高施工企业的经济利益，在建筑市场竞争中占据更多的市场份额。

1工程简介哈尔滨大剧院作为哈尔滨标志性建筑，为人们提供了各类形式的表演，如歌舞、话剧以及戏剧等，极大的丰富了人们的文化生活。

哈尔滨大剧院的建筑面积为79396m2，主要包括1527座的大剧院、414座的小剧场以及地下车库等，其中大剧院以及小剧场大厅外部均采用的是钢网架结构，该剧院的观众厅采用的混凝土结构。

2建筑工程施工质量的影响因素建筑工程在施工过程中，容易受到诸多因素的影响，阻碍工程顺利的施工，其影响因素主要表现在以下几个方面：在施工过程中，由于施工人员施工技术不高，实际施工水平有限，同时缺乏施工质量控制意识，导致建筑工程施工质量下降；施工质量管理不到位，尤其是一些隐蔽工程，无法对此类工程进行科学、合理的检查，致使一些部位出现质量问题，进而影响建筑工程整体质量；一些建筑材料在使用过程中，会出现细微的磨损，导致建筑材料性能发生一定改变，而且不容易被材料管理人员发现，从而应用在建筑工程施工中，造成建筑工程施工质量问题；施工企业领导人员一味的追求施工进度，忽略了对建筑工程施工质量的控制，这也是降低建筑工程施工质量水平重要因素之一。

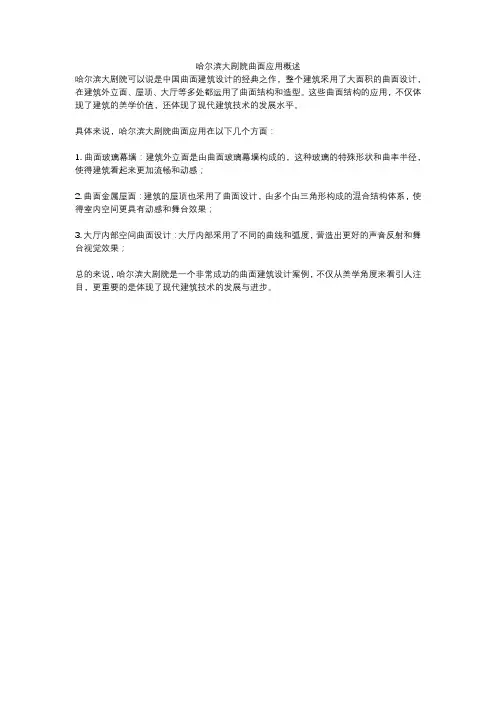

哈尔滨大剧院曲面应用概述
哈尔滨大剧院可以说是中国曲面建筑设计的经典之作，整个建筑采用了大面积的曲面设计，在建筑外立面、屋顶、大厅等多处都运用了曲面结构和造型。

这些曲面结构的应用，不仅体现了建筑的美学价值，还体现了现代建筑技术的发展水平。

具体来说，哈尔滨大剧院曲面应用在以下几个方面：
1. 曲面玻璃幕墙：建筑外立面是由曲面玻璃幕墙构成的，这种玻璃的特殊形状和曲率半径，使得建筑看起来更加流畅和动感；
2. 曲面金属屋面：建筑的屋顶也采用了曲面设计，由多个由三角形构成的混合结构体系，使得室内空间更具有动感和舞台效果；
3. 大厅内部空间曲面设计：大厅内部采用了不同的曲线和弧度，营造出更好的声音反射和舞台视觉效果；
总的来说，哈尔滨大剧院是一个非常成功的曲面建筑设计案例，不仅从美学角度来看引人注目，更重要的是体现了现代建筑技术的发展与进步。

哈尔滨大剧院项目简介2015年8月28日，首届哈尔滨中俄文化艺术交流周开幕式——“友谊的旋律”大型交响音乐会在哈尔滨大剧院拉开帷幕，这标志着从2010年10月15日开始打下第一根桩、历时5年的哈尔滨大剧院正式完工并投入使用！——参建单位建设单位：哈尔滨松北投资发展集团有限公司监理单位：浙江江南工程管理股份有限公司施工总承包单位：北京建工集团有限责任公司设计单位：北京市建筑设计研究院勘察单位：黑龙江省林业设计研究院地质勘察院施工图审查单位：黑龙江龙元施工图审查有限公司检测单位：哈尔滨宏顺建筑工程质量检测有限公司——概况大剧院占地面积7.2万平方米，总建筑面积7.94万平方米，地上建筑面积3.94万平方米，地下建筑面积1.9万平方米，停车场2.1万平方米，整体建筑包括大剧场（1538 座）、小剧场（414座）、售票厅和停车场（472个车位）。

大剧场高度56.48米，结构形式为钢筋混凝土框架—剪力墙，地上主体外围结构为钢结构，外装饰幕墙，地下停车场采用钢筋混凝土框架结构。

大剧场观众厅平面以马蹄形为主，舞台采用国际上典型的“品”字型舞台结构，配置先进现代化舞台机械设备和灯光、音响系统，主要以演出大型歌剧、舞剧、芭蕾舞剧为主，兼顾音乐会功能，小剧场高度25.75米，主要满足话剧、室内乐演出，兼顾戏曲演出、会议等多功能要求。

——设计哈尔滨大剧院的建筑设计由北京MAD建筑师事务所和北京市建筑设计研究院联合完成。

定位为国际领先，国内一流。

其外观宛若江风削出的雪塑，又如随风飘舞的绸带，与周围的湿地景观相互映衬，浑然一体。

如今的哈尔滨大剧院已成为黑龙江省迄今为止规模最大、水准最高、功能最完善的标志性文化设施。

——主体结构主要结构体系为框架剪力墙和外围钢结构。

地下2层，地上8层，台仓深度15m。

施工过程中，混凝土施工难度大是共性问题。

本项目控制标高达100多个，最高的砼梁达到4.2m，最大的钢筋直径40mm，舞台区域的砼梁单根达到300t，观众厅上部采用型钢砼梁最大跨度32m。

一、工程概况哈尔滨大剧院依水而建，与哈尔滨文化岛的设计风格和定位相一致，体现出北国风光大地景观的设计理念。

外形采用流线型飘带外形，自然融入周围的湿地环境。

大剧院内部楼座采用浮岛式设计。

该项目包括大剧场（ 1 564 座）、小剧场（414 座）、地下车库及附属配套用房等。

飘带形的造型由多种形式的钢结构组成，包括单层网壳、双层网壳、折梁结构，内部异形楼梯为钢结构。

大剧场地上8 层，地下 1 层（主舞台台仓及乐池部分为地下 2 层），建筑高度地上56. 48m ，地下 6.5m （台仓局部15m ）。

小剧场地上 3 层，地下 1 层（舞台台仓地下 2 层），建筑高度地上25.75m ，地下 6.5m （局部9.5m ）。

地下车库地下 1 层，高度 6.6m 。

大剧场纵向剖面小剧场纵向剖面二、结构布置根据建筑体型与功能分区，将整个建筑划分为10 个结构单元，包括大剧场、小剧场、 6 个车库单元与 2 个水池桥单元。

各结构单元之间的防震缝宽度为100mm ，满足中震不碰撞的要求。

结构平面简图大剧场与小剧场采用钢筋混凝土框架剪力墙结构，外壳及异形楼梯采用钢结构。

大剧场钢结构由后区钢结构、玻璃顶、侧面钢结构、旋转楼梯四部分组成。

小剧场钢结构包括五个部分：后区悬挑端、后区侧面、后区剧场顶部、公共空间落地双层网壳、玻璃顶单层网壳。

大剧场钢结构各部分俯视图小剧场钢结构各部分俯视图三、结构基本计算结果由于钢结构体型复杂，采用MIDAS GEN V7.30 软件建立整体模型，同时采用PKPM 2008 中的SATWE 软件建立整体简化模型，将异形钢结构的荷载加到支座处。

钢结构构件设计主要采用MIDAS 的结果，混凝土构件的设计主要采用SATWE 的结果，与钢结构相连的混凝土构件参考MIDAS 的结果。

文中给出了大剧场和小剧场的周期与振型、地震剪力与位移、弹性时程分析主要结果（时程分析结果与反应谱分析结果基本相符，可以采用反应谱分析的结果进行设计）。

描写哈尔滨大剧院的美
哈尔滨大剧院是一座位于黑龙江省哈尔滨市的大型文化艺术中心，它的美丽和震撼令人难以忘怀。

大剧院外立面采用了欧式建筑风格，整体呈现出金黄色的主调，
与周围的环境相得益彰，令人眼前一亮。

建筑以流线型为主，大面积
的弧线设计使得大剧院显得更加流畅、优美。

除了外观的威严和气势外，大剧院内部的设计更是惊人。

其内部
设施完善，从舞台到座位，从灯光到音效，无不体现着现代化建筑与
科技的完美结合。

在这里，观众可以感受到舒适的座位，享受到出色
的视听效果。

大剧院还定期上演各种文艺节目，包括音乐、戏剧、舞蹈等多种
类型，每一场演出都是一次盛大的文艺盛宴。

无论是艺术家还是观众，都能在这里感受到文化的力量和感染力。

总之，哈尔滨大剧院是一个令人惊叹的建筑，它不仅是哈尔滨的
一张文化名片，更是一个展示现代化建筑技术和文艺传统的绝佳范例。

哈尔滨大剧院结构设计
哈尔滨大剧院依水而建，与哈尔滨文化岛的设计风格和定位相一致，体现出北国风光大地景观的设计理念。

外形采用流线型飘带外形，自然融入周围的湿地环境。

大剧院内部楼座采用浮岛式设计。

该项目包括大剧场（1 564座）、小剧场（414座）、地下车库及附属配套用房等。

飘带形的造型由多种形式的钢结构组成，包括单层网壳、双层网壳、折梁结构，内部异形楼梯为钢结构。

大剧场地上8层，地下1层（主舞台台仓及乐池部分为地下2层），建筑高度地上56.48m，地下6.5m（台仓局部15m）。

小剧场地上3层，地下1层（舞台台仓地下2层），建筑高度地上25.75m，地下6.5m（局部9.5m）。

地下车库地下1层，高度6.6m。

大剧场纵向剖面
小剧场纵向剖面
二、结构布置
根据建筑体型与功能分区，将整个建筑划分为10个结构单元，包括大剧场、小剧场、6个车库单元与2个水池桥单元。

各结构单元之间的防震缝宽度为100mm，满足中震不碰撞的要求。

对哈尔滨大剧院建筑的评价
哈尔滨大剧院是一座位于中国黑龙江省哈尔滨市松北区的现代化建筑，是中国北方最大的剧院之一，也是哈尔滨市非常重要的文化地标之一。

以下是对该建筑的评价：
首先，从外观来看，哈尔滨大剧院的设计独具匠心、富有现代感。

整座建筑造型独特，呈现出一种流线型的曲线美感，给人留下深刻印象。

建筑外壳采用了大量的玻璃幕墙，使得整座建筑透光性和通透感十分强，同时也让建筑自然与周围环境相融合。

其次，从结构设计上来看，哈尔滨大剧院的建筑结构复杂、技术含量高。

整座建筑采用了钢筋混凝土结构，通过现代计算机辅助设计技术完成。

此外，建筑内部音响、照明、气流等方面的设计也非常精良，为观众提供了优秀的音效和观赏体验。

最后，从文化价值来看，哈尔滨大剧院是中国文化事业的重要组成部分之一。

大剧院不仅为当地群众提供了高水平的演出，还可举办国际性的文化活动和艺术展览等。

这些文化活动和艺术展览的开展，不仅可以促进文化交流和文化传承，还能够让哈尔滨市融入到世界文化的大家庭中。

综上所述，哈尔滨大剧院作为一座现代化建筑，不仅在外观和结构设计方面十分
出色，而且在文化价值上也非常重要。

该建筑的建设为哈尔滨市的文化事业发展做出了显著的贡献。

哈尔滨大剧院坐落在松花江北岸的河滨湿地之中，整个项目占地面积1.8平方公里，建筑面积7.9万平方米，是这座北国之都著名的自然栖息地——太阳岛北面正在拓展的一部分。

文化岛四面环水，以开阔的江岸为背景，犹如延绵的冰川彼此相连，在凝聚与流动之间浑然天成。

主入口桥犹如玉带横跨湿地，将城市和文化中心连接起来。

数座流态式的建筑向周围延伸，利用地形起伏将人流从不同方向引入大剧院和文化艺术宫的入口。

作为文化岛的中心建筑——大剧院的外部坡道，如风划过雪山所留下的痕迹，引导着人们从室内到室外，从地面到空中的漫步。

人们可以顺着景观环廊攀沿而上，在不同的高度观赏周围的自然人文景观，在建筑群的最高点，人们如同站在山顶，整个湿地风光尽收眼底。

大剧院建筑的外表面为特制的纯白色铝板，部分墙面也采用了白色的石材和混凝土，给人以冰雪般纯净的感觉。

大剧院由大小两个剧场组成，大剧场可容纳1600人，由底层池座和两层楼座组成。

内部空间运用了大量实木，一方面为大剧院观演厅提供最好的声学效果；另一方面，这些实木形体与白色墙面形成冷暖色调对比，透出雪山木屋特有的温暖氛围。

大剧院的设计灵感来自北国的冰雪风貌，如同由风和水雕琢而成，建筑形体作为环境的延续，以自然的韵律消解了这类大体量建筑的体积感。

延绵起伏的建筑用地85万平方英尺，包括一大一小两个剧院，外拥一个大型公共广场。

“我们希望哈尔滨大剧院成为未来的文化中心——一个宏伟的演出场地以及激动人心的公共空间，体现了人文、艺术和城市形象的交融，同时融入到周哈尔滨大剧院建筑师：MAD马岩松项目地点：中国哈尔滨施工时间：2010年2月—2014年纵横672018年第2期边的自然环境中。

” MAD的创始人马岩松评论道。

大剧院内部延续着雕塑特点，以玻璃和木材相结合。

高敞的明亮中庭，轻质斜肋构架结构支撑着由透明锥体构成的水晶般玻璃幕墙。

光滑面和刻面的交替变化呼应了严寒气候的暴雪和寒冰。

主厅大剧院的内部采用了水曲柳木，模仿出被慢慢侵蚀的木质体块效果。

浅析剧院建筑结构设计要点-结构设计论文-设计论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——摘要：剧院类建筑通常具有造型复杂、大空间、大跨度、大悬挑等特点，故在建筑结构设计上也较为复杂。

文章介绍了某剧院建筑工程结构设计主要内容，包括工程概况、结构选型与布置、上部结构设计要点以及基础设计等，可为类似剧院建筑工程提供了结构设计方面的一些设计要点及方法。

关键词：剧院；框架剪力墙结构；钢结构屋盖；基础1工程概况某剧院建筑工程总建筑面积约2.74万㎡，地下建筑面积约为1.25万㎡，地上建筑面积约为1.49万㎡，建筑效果图见图1。

本工程地上部分由剧院（主楼）和文史博物馆（辅楼）两个功能的单体组成，两个单体之间设置一道防震缝分开，见图2。

主楼地上4层，平面尺寸约为70.8m×86.4m，结构主屋面高度为20.5m，舞台局部区域屋面由于功能需要抬升至32.35m，抬升屋面面积占主屋面面积的12.2%。

主楼主要功能为舞台、观众厅、观众休息厅以及其他配套用房；辅楼地上2层，结构高度为12.30m，主要功能为展览厅以及配套用房。

主楼剧院的剖面图见图3。

主楼和辅楼共用一层整体地下室，平面尺寸约为105m×104m，局部台仓范围为三层地下室，平面尺寸32m×26.8m。

地下一层层高为4.8m，台仓部分地下二、三层层高分别为6.2m、4.5m。

地下室主要功能为地下车库和配套附属用房，地下车库兼战时人防功能，地下室整体不设缝。

2结构选型与布置2.1抗侧力体系剧院建筑功能复杂，内部空旷，内部楼层存在多处大开洞等楼面削弱情况[1,2]。

本工程结合建筑的内部功能分布，主体结构采用框架—剪力墙体系。

由于本项目内部舞台及观众厅区域为大空间，结构布置空间有限，结合建筑平面布置特点，在舞台及观众厅周边布置框架，典型框架柱尺寸为800×800mm，框架梁尺寸为400×700mm。
