配电变压器调节分接开关操作步骤优选稿

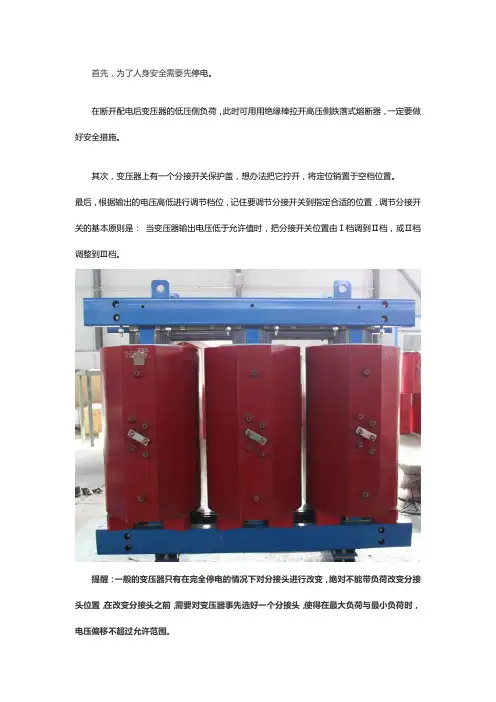

首先，为了人身安全需要先停电。

在断开配电后变压器的低压侧负荷，此时可用用绝缘棒拉开高压侧跌落式熔断器，一定要做好安全措施。

其次，变压器上有一个分接开关保护盖，想办法把它拧开，将定位销置于空档位置。

最后，根据输出的电压高低进行调节档位，记住要调节分接开关到指定合适的位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由Ⅰ档调到Ⅱ档，或Ⅱ档调整到Ⅲ档。

提醒：一般的变压器只有在完全停电的情况下对分接头进行改变，绝对不能带负荷改变分接头位置，在改变分接头之前，需要对变压器事先选好一个分接头，使得在最大负荷与最小负荷时，电压偏移不超过允许范围。

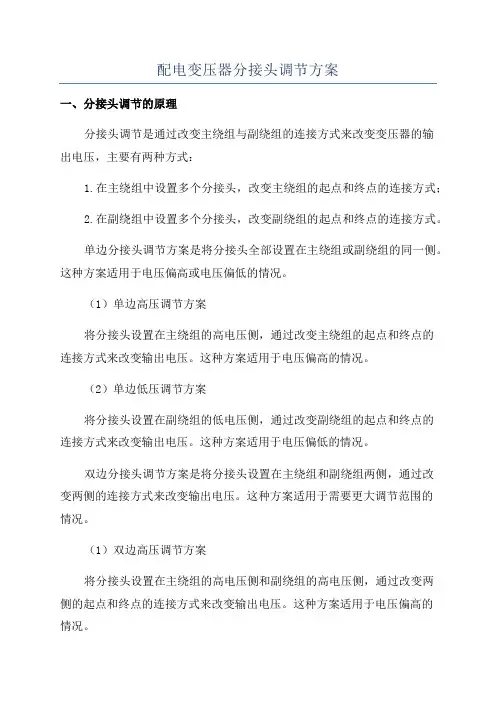

配电变压器分接头调节方案一、分接头调节的原理分接头调节是通过改变主绕组与副绕组的连接方式来改变变压器的输出电压，主要有两种方式：1.在主绕组中设置多个分接头，改变主绕组的起点和终点的连接方式；2.在副绕组中设置多个分接头，改变副绕组的起点和终点的连接方式。

单边分接头调节方案是将分接头全部设置在主绕组或副绕组的同一侧。

这种方案适用于电压偏高或电压偏低的情况。

（1）单边高压调节方案将分接头设置在主绕组的高电压侧，通过改变主绕组的起点和终点的连接方式来改变输出电压。

这种方案适用于电压偏高的情况。

（2）单边低压调节方案将分接头设置在副绕组的低电压侧，通过改变副绕组的起点和终点的连接方式来改变输出电压。

这种方案适用于电压偏低的情况。

双边分接头调节方案是将分接头设置在主绕组和副绕组两侧，通过改变两侧的连接方式来改变输出电压。

这种方案适用于需要更大调节范围的情况。

（1）双边高压调节方案将分接头设置在主绕组的高电压侧和副绕组的高电压侧，通过改变两侧的起点和终点的连接方式来改变输出电压。

这种方案适用于电压偏高的情况。

（2）双边低压调节方案将分接头设置在主绕组的低电压侧和副绕组的低电压侧，通过改变两侧的起点和终点的连接方式来改变输出电压。

这种方案适用于电压偏低的情况。

多段分接头调节方案是将分接头设置在主绕组或副绕组的不同侧，通过组合不同侧的分接头来实现更精确的电压调节。

这种方案适用于需要更大调节范围和更精确的电压调节的情况。

（1）多段高压调节方案将分接头设置在主绕组的高电压侧和副绕组的高电压侧，并通过不同侧的分接头的组合来实现更精确的调节。

这种方案适用于需要更大调节范围和更精确的电压调节的情况。

（2）多段低压调节方案将分接头设置在主绕组的低电压侧和副绕组的低电压侧，并通过不同侧的分接头的组合来实现更精确的调节。

这种方案适用于需要更大调节范围和更精确的电压调节的情况。

三、分接头调节操作步骤1.根据需要确定调节方案，选择适当的分接头连接方式。

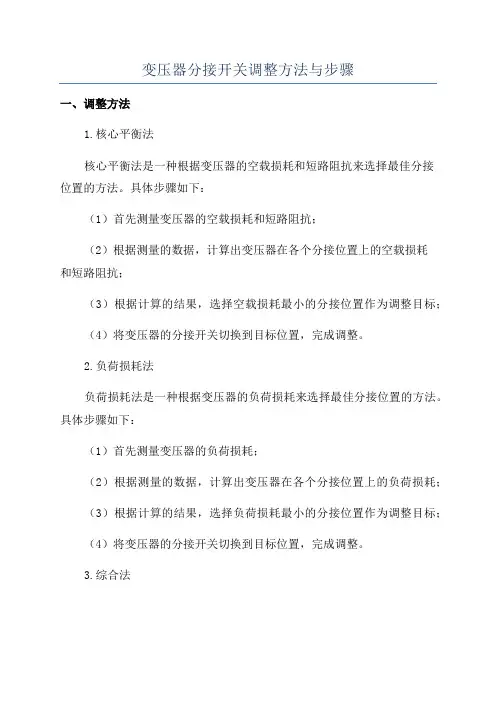

变压器分接开关调整方法与步骤一、调整方法1.核心平衡法核心平衡法是一种根据变压器的空载损耗和短路阻抗来选择最佳分接位置的方法。

具体步骤如下：（1）首先测量变压器的空载损耗和短路阻抗；（2）根据测量的数据，计算出变压器在各个分接位置上的空载损耗和短路阻抗；（3）根据计算的结果，选择空载损耗最小的分接位置作为调整目标；（4）将变压器的分接开关切换到目标位置，完成调整。

2.负荷损耗法负荷损耗法是一种根据变压器的负荷损耗来选择最佳分接位置的方法。

具体步骤如下：（1）首先测量变压器的负荷损耗；（2）根据测量的数据，计算出变压器在各个分接位置上的负荷损耗；（3）根据计算的结果，选择负荷损耗最小的分接位置作为调整目标；（4）将变压器的分接开关切换到目标位置，完成调整。

3.综合法综合法是一种结合核心平衡法和负荷损耗法的方法。

它不仅考虑变压器的空载损耗和负荷损耗，还考虑了其它因素，如变压器的输出电压浮动范围和调整范围等。

具体步骤如下：（1）首先测量变压器的空载损耗、短路阻抗和负荷损耗；（2）根据测量的数据，计算出变压器在各个分接位置上的空载损耗、短路阻抗和负荷损耗；（3）根据计算的结果，选择最合适的分接位置作为调整目标；（4）将变压器的分接开关切换到目标位置，完成调整。

二、调整步骤1.测量变压器参数在调整变压器分接开关之前，首先需要测量变压器的空载损耗、短路阻抗和负荷损耗。

这些参数是选择最佳分接位置的基础。

2.计算各个分接位置参数根据测量的数据，计算出变压器在各个分接位置上的空载损耗、短路阻抗和负荷损耗。

这些参数可以用于选择最佳分接位置。

3.选择最佳分接位置根据计算的结果，选择空载损耗最小或负荷损耗最小的分接位置作为调整目标。

如果使用综合法，还需要考虑其它因素，如输出电压浮动范围和调整范围等。

4.切换分接开关将变压器的分接开关切换到目标位置，完成调整。

需要注意的是，在切换分接开关之前，需要停机进行操作，以确保安全。

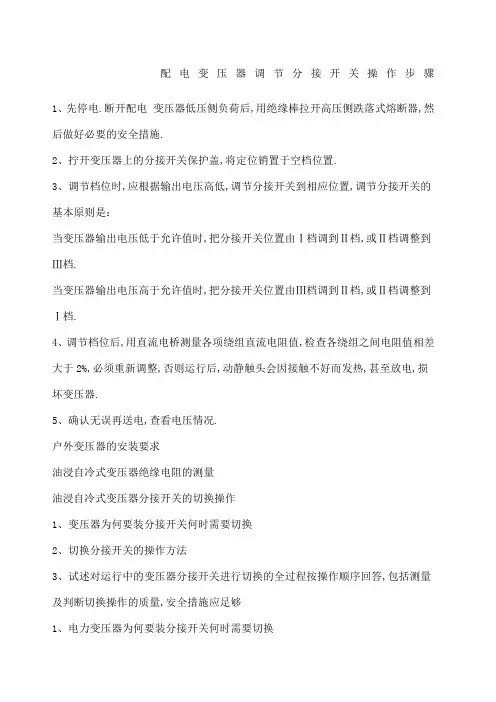

配电变压器调节分接开关操作步骤1、先停电.断开配电变压器低压侧负荷后,用绝缘棒拉开高压侧跌落式熔断器,然后做好必要的安全措施.2、拧开变压器上的分接开关保护盖,将定位销置于空档位置.3、调节档位时,应根据输出电压高低,调节分接开关到相应位置,调节分接开关的基本原则是：当变压器输出电压低于允许值时,把分接开关位置由Ⅰ档调到Ⅱ档,或Ⅱ档调整到Ⅲ档.当变压器输出电压高于允许值时,把分接开关位置由Ⅲ档调到Ⅱ档,或Ⅱ档调整到Ⅰ档.4、调节档位后,用直流电桥测量各项绕组直流电阻值,检查各绕组之间电阻值相差大于2%,必须重新调整,否则运行后,动静触头会因接触不好而发热,甚至放电,损坏变压器.5、确认无误再送电,查看电压情况.户外变压器的安装要求油浸自冷式变压器绝缘电阻的测量油浸自冷式变压器分接开关的切换操作1、变压器为何要装分接开关何时需要切换2、切换分接开关的操作方法3、试述对运行中的变压器分接开关进行切换的全过程按操作顺序回答,包括测量及判断切换操作的质量,安全措施应足够1、电力变压器为何要装分接开关何时需要切换答：分接开关是变压器高压绕组改变抽头的装置.调整分接开关位置,可以增加或减少高压绕组的匝数,以改变其变压比,使低压侧输出电压得到调整.运行中的变压器,高压侧供电电压偏高或偏低时,致使低压侧电压值过高或过低,这种情况下,需要调整其分接开关位置,改变其变压比,以使低压侧电压恢复到额定电压下正常运行.分接开关分为三档,Ⅰ档为额定电压、绕组圈数最多,Ⅱ档为10 KV,Ⅲ为；任何电压等级的电力系统,其实际电压都允许在一定范围内波动,此时,二次电压也会波动,这就会影响到用户的用电.为使变压器二次电压维持在额定值附近,又要适应一次电压的波动,所以变压器上装有分接开关.当二次变压器长期偏高或者长期偏低时,就应调节分接开关,使二次电压恢复正常.通过调节分接开关的接头来改变一次绕组的匝数而维持二次电压在额定值附近.变压器铭牌上标明的电压调整范围即表明了保证二次电压为额定值时,一次电压的几个标准值.变压器铭牌所标示的电压调整范围说明,当一次电压升高到时,把分接开关调整到Ⅰ位,能保持二次电压为额定值；当一次电压降到时,调整分接开关到Ⅲ位,同样能使二次电压维持在额定值.答：何时需要切换分接开关：当电压长期的偏高或偏低时需要切换变压器的分接开关.长期是多长：时间约十天到半个月,并结合用电季节特点进行切换.偏多少算偏：大于或接近用户端电压偏离额定值时应切换.电压允许波动值是多少：110kV及以下用户和低压电力用户：±7％2低压照明用户：＋5％～-10％切换分接开关挡位：105％,Ⅱ挡100％,Ⅲ挡95％2、切换分接开关的操作方法答：1取下变压器顶盖上的操作手柄护罩,松开或提起分接开关的定位销或螺栓. 2转动开关手柄至所需的挡位,并反复数次以便清除触点表面的氧化物.3先用测量一次绕组绕的直流电阻.4在用单臂电桥测量一次绕组的直流电阻.5比较测量结果不平衡误差不应该超过2％.6本次测量的结果还应与历次测量的结果进行比较,不应有明显的偏差.7锁定定位销或螺栓,装好操作手柄防护罩.3、试述对一台运行中的变压器分接开关进行切换的全过程答：组织准备：1要求签发工作票；2填写操作票并经模拟板试操作准确无误；3确定工作负责人和监护人；4如须减轻负荷,应提前通知受影响的用户.物质准备：1准备安全用具绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌；2万用表和凯尔文电桥经检查良好；3其他用具及材料临时用导线、扳子、工具等；材料准备：按操作票步骤,将变压器推出运行,达到“检修状态”：1停电 2验电 3挂临时接地线 4悬挂标示牌切换操作：注意：分解开关是装在一次绕组上的1执行安全技术措施,将运行中的变压器停电、验电、放电、挂好临时接地线、悬挂标示牌等操作.2拆除一次测高压接线.3取下操作手柄护罩,松开或提起分接开关的定位销或螺栓.4先用万用表测量一次绕组绕的直流电阻线间电阻,测试前后应放电.5再用双臂电桥精确测量一次绕组的Ruv、Rvw、Rwu直流电阻线间电阻,并作记录,测试前后应放电.6转动开关手柄至所需的挡位,原则：高往高调,低往低调；并反复数次以便清除触点表面的氧化物.7用万用表测量一次绕组绕的直流电阻线间电阻,并作记录,测试前后应放电.8再用双臂电桥精确测量一次绕组绕的Ruv、Rvw、Rwu直流电阻线间电阻,并作记录,测试前后应放电.9将测量结果与测量前的测量数据做比较,计算：对应的线间电阻,并变化的一档应有5%的变压,第二次测量值中最大值与最小值之差与三相平均值之比不超过2% . 10计算结果确认合格后,锁定定位销或螺栓,将护罩装好并紧固,恢复变压器原接线.11执行操作票,拆除临时接地线及标示牌后,方可按操作票进行变压器送电操作. 12送电后检查三相电压值是否正常.。

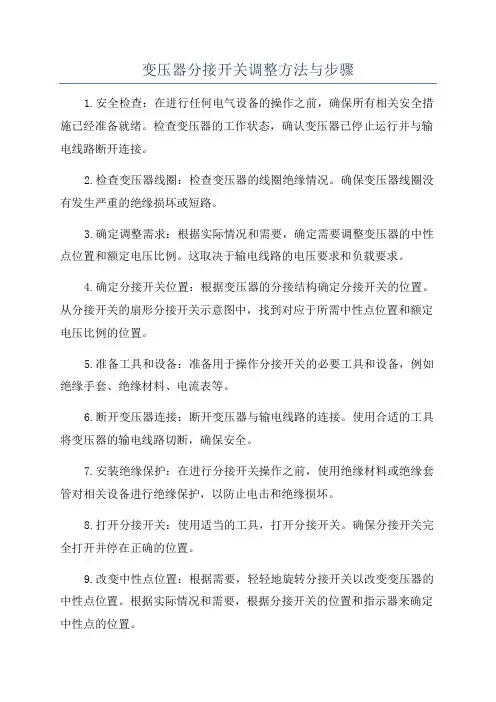

变压器分接开关调整方法与步骤1.安全检查：在进行任何电气设备的操作之前，确保所有相关安全措施已经准备就绪。

检查变压器的工作状态，确认变压器已停止运行并与输电线路断开连接。

2.检查变压器线圈：检查变压器的线圈绝缘情况。

确保变压器线圈没有发生严重的绝缘损坏或短路。

3.确定调整需求：根据实际情况和需要，确定需要调整变压器的中性点位置和额定电压比例。

这取决于输电线路的电压要求和负载要求。

4.确定分接开关位置：根据变压器的分接结构确定分接开关的位置。

从分接开关的扇形分接开关示意图中，找到对应于所需中性点位置和额定电压比例的位置。

5.准备工具和设备：准备用于操作分接开关的必要工具和设备，例如绝缘手套、绝缘材料、电流表等。

6.断开变压器连接：断开变压器与输电线路的连接。

使用合适的工具将变压器的输电线路切断，确保安全。

7.安装绝缘保护：在进行分接开关操作之前，使用绝缘材料或绝缘套管对相关设备进行绝缘保护，以防止电击和绝缘损坏。

8.打开分接开关：使用适当的工具，打开分接开关。

确保分接开关完全打开并停在正确的位置。

9.改变中性点位置：根据需要，轻轻地旋转分接开关以改变变压器的中性点位置。

根据实际情况和需要，根据分接开关的位置和指示器来确定中性点的位置。

10.检查调整结果：改变中性点位置后，使用电流表或其他相关设备检查变压器的输出电压和电流。

确保变压器的输出满足要求。

11.关闭分接开关：调整后，关闭分接开关。

确保分接开关完全关闭并锁定在正确的位置。

12.连接输电线路：重新连接变压器与输电线路。

使用合适的工具将变压器的输电线路连接起来，并确保电连接牢固可靠。

13.测试变压器功能：重新启动变压器，并使用适当的设备测试变压器的功能和性能。

确保变压器正常工作。

14.记录调整结果：在进行任何操作之后，记录调整的结果和细节。

包括变压器的中性点位置、额定电压比例、分接开关位置等信息。

这对于以后的维护和操作很有帮助。

15.清理工作区：在完成所有操作后，清理工作区域。

电力变压器有载分接调压开关操作标准电力变压器有载分接调压开关操作标准1110kV电力变压器运用的有载调压分接开关大多是镶入型的，具有独自油箱和小油枕的开关。

2有载分接开关的油温不得高于100℃，不低于-25℃。

触头中各单触头的触摸电阻不大于500mu;Omega;。

3修补后及新设备的有载调压开关投入运用前，有必要进行下述程序进行操作实验查看。

3.1投入运用前有必要了解运用阐明书的各项央求，先手动操作后电动操作。

3.2操作实验：在电动机操控回路施加电压之前，查看供应电源的额外值是不是与所央求的数值一同。

查看电动机的电源相序是不是精确，若电源相序错，则断路器跳闸后再扣不上，或许断路器再扣后安排退回初始方位。

3.3逐级操作的查看：按动按钮S1(1;→;m级)或S2(n;→;1级)，坚持按钮在操作方位直至电动机接连，电动安排应只进行一次分接改换操作，且电动机应是主动断开。

3.4做机械限位设备操作实验和电气限位开关操作实验4有载分接开关的操作，容许当值人员在变压器85％额外电流（用该档位的一次电流核算）下进行分接改换操作，跨过额外电流的85％调压时，需经车间技能人员附和。

5有载分接开关每进行一次调压操作一个档位的改换操作结束，须间隔一分钟方可进行第2次的调压操作。

6当调压进程中发作滑档等反常状况时，按黑色急切接连按钮，必要时可翻开操控箱门，断开电源空气开关。

7调压操作须使母线电压坚持在5.9一;6.2kV之间。

8调压开关应防止调到极限方位，即最高级或最等级低方位，每次调压操作均应作记载，并实地查看档位是不是一同，如发现档位纷歧同或调压拒动应当即接连操作，并断开调压设备电源，然后进行查看处理。

9因为有载调压开关的油与变压器本体的油是别离隔的，所以有载调压开关装有反映本身内部缺陷的瓦斯维护,跳开主变两头断路器。

10瓦斯继电器动作后，需进行瓦斯气体剖析，在变压器不带电的状况下翻开变压器顶部继电器的顶盖，复归继电器。

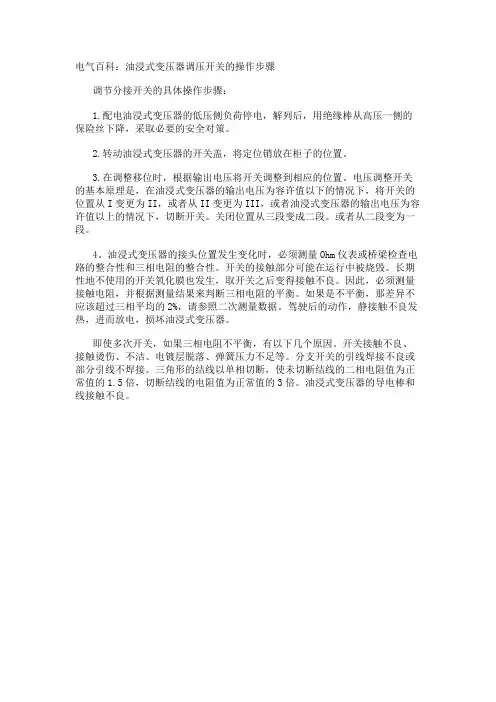

电气百科：油浸式变压器调压开关的操作步骤
调节分接开关的具体操作步骤：
1.配电油浸式变压器的低压侧负荷停电，解列后，用绝缘棒从高压一侧的保险丝下降，采取必要的安全对策。

2.转动油浸式变压器的开关盖，将定位销放在柜子的位置。

3.在调整移位时，根据输出电压将开关调整到相应的位置。

电压调整开关的基本原理是，在油浸式变压器的输出电压为容许值以下的情况下，将开关的位置从I变更为II，或者从II变更为III，或者油浸式变压器的输出电压为容许值以上的情况下，切断开关。

关闭位置从三段变成二段。

或者从二段变为一段。

4。

油浸式变压器的接头位置发生变化时，必须测量Ohm仪表或桥梁检查电路的整合性和三相电阻的整合性。

开关的接触部分可能在运行中被烧毁。

长期性地不使用的开关氧化膜也发生，取开关之后变得接触不良。

因此，必须测量接触电阻，并根据测量结果来判断三相电阻的平衡。

如果是不平衡，那差异不应该超过三相平均的2%，请参照二次测量数据。

驾驶后的动作，静接触不良发热，进而放电，损坏油浸式变压器。

即使多次开关，如果三相电阻不平衡，有以下几个原因。

开关接触不良、接触烫伤、不洁、电镀层脱落、弹簧压力不足等。

分支开关的引线焊接不良或部分引线不焊接。

三角形的结线以单相切断，使未切断结线的二相电阻值为正常值的1.5倍，切断结线的电阻值为正常值的3倍。

油浸式变压器的导电棒和线接触不良。

变压器分接开关调整方法与步骤以下是调整变压器分接开关的方法和步骤：1.环境准备：在进行任何调整操作之前，首先要保证工作区域的安全和整洁。

确保没有任何可燃物质存在，以防意外发生。

2.操作手册：研读变压器的使用和操作手册，了解变压器的型号、额定容量、分接开关的位置和功能等信息。

这能帮助用户正确理解和使用分接开关。

3.断电：在进行任何操作之前，断开变压器输入和输出电源，确保系统没有运行电流。

4.定位分接开关：检查变压器的分接开关位置，并根据需要选择合适的分接开关位置。

多数变压器的分接开关位置都有标识。

5.调整分接开关：使用适当的工具，如扳手或电动工具，轻轻转动分接开关。

请确保在调整分接开关时不要施加过大的力，以免损坏设备。

6.确定调整情况：一旦调整了分接开关，重新连接输入和输出电源，然后检查输出电压和负载情况。

使用合适的电压表检测输出电压，并确保负载正常工作。

7.校准和修正：如果输出电压不符合预期或负载出现问题，可以根据实际需求进一步调整分接开关。

需要注意的是，分接开关的调整应在断电状态下进行。

8.记录调整：在调整分接开关位置后，及时记录所做的调整，以便日后参考。

这将有助于维护变压器和确保系统效果的一致性。

9.定期维护：定期检查分接开关的工作状态，以确保其正常运行。

清理分接开关周围的灰尘和油污，确保它们的正常操作。

10.建议：对于初次使用分接开关或没有经验调整分接开关的人士而言，可以请专业技术人员进行操作，以确保调整的安全和准确性。

总结：变压器分接开关的调整涉及多个步骤和安全措施。

正确了解变压器的使用手册和操作要求，掌握分接开关位置和功能是非常重要的。

鉴于变压器是一种高压设备，建议初学者请专业人士进行操作，以避免潜在的危险和设备损坏。

干式变压器分接开关调整方法与步骤文章一咱今天就来唠唠干式变压器分接开关咋调整。

你比如说，有个工厂，它的用电设备老是电压不稳，影响生产。

这时候就得调整分接开关啦！先把变压器停电，这可得记住喽，不停电可不敢乱动。

然后找到分接开关的位置，一般就在变压器的上面或者侧面。

调的时候要小心，别太用力，慢慢转动开关，转到合适的位置。

再把电送上，看看电压是不是正常啦。

这就是简单的调整方法和步骤，您学会了不？文章二嗨，朋友们！今天咱们讲讲干式变压器分接开关咋整。

我给您举个例子啊，有个小区，晚上老是灯光昏暗，一查是变压器电压低了。

那咋办？就得调分接开关。

第一步，把电断了，安全第一嘛！第二步，瞅准分接开关在啥地方。

第三步，想想电压情况，决定咋调。

电压高了就往低调，低了就往高调。

第四步，轻轻转动开关，别着急。

第五步，送上电，瞅瞅效果咋样。

就这么简单，您明白了吧？文章三咱来说说干式变压器分接开关调整这点事儿。

有一家饭店，厨房的电器老是不好使，一查是电压不对。

那咋调整分接开关呢？一定要停电，这可不能马虎。

然后，找到那个开关，它可能藏在变压器的某个角落里。

接着，想想电压是高了还是低了，决定调整的方向。

调的时候要温柔点，别弄伤了开关。

弄好后，通上电试试，看看问题解决没。

是不是挺简单的？文章四朋友们，今天来聊聊干式变压器分接开关咋调整。

就像有个小商店，收款机老是出故障，原来是电压不合适。

那咋弄？停了电，找到分接开关。

看看电压低不低，低了就往上调调。

调的时候别使蛮劲，慢慢的来。

弄好了，通上电，看看收款机正常不。

这就是调整的办法，您记住了吗？文章五咱们来谈谈干式变压器分接开关的调整方法和步骤。

比如说，一个办公室的空调总是不制冷，一测电压不对。

这时候就得调分接开关啦。

第一步，停电，这是必须的。

第二步，找开关，仔细找找。

第三步，根据电压情况动手调。

第四步，轻轻转动，别弄坏了。

第五步，送电，看看空调好使不。

咋样，是不是不难？。

变压器分解开关操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 操作前的准备确认变压器处于停电状态，并采取必要的安全措施，如挂接地线、设置警示标志等。

干式变压器分接开关调整方法
干式变压器分接开关是用于变压器调整输出电压的重要设备。

下
面介绍一下干式变压器分接开关的调整方法。

1. 首先，关闭变压器的主开关，使变压器停止运行。

2. 接下来，打开干式变压器分接开关的开关箱门，并检查开关
箱和开关柜的漏电情况，确保设备的安全。

3. 接下来，根据需要调整变压器的输出电压，选择相应的分接
开关档位。

一般情况下，分接开关的档位从低到高分别为1、2、3等。

如果需要增加输出电压，则应将分接开关选择为高档位；如果需要减
小输出电压，则应将分接开关选择为低档位。

4. 调整分接开关后，应使用万用表或相关测试仪器对变压器的
输出电压进行测试，确保输出电压达到设定值。

5. 调整完毕后，关闭分接开关箱门并将主开关打开，使变压器
重新运行。

需要注意的是，在调整干式变压器分接开关时，一定要严格按照
操作规程进行操作，确保设备和人员的安全。

配电室变压器开关操作规程1. 引言本文档旨在规范配电室变压器开关的操作流程，以确保操作人员的安全和设备的正常运行。

操作人员应严格按照本操作规程进行操作，并遵守相关安全操作要求。

2. 装备和工具在进行配电室变压器开关操作前，操作人员应配备以下装备和工具：•工作服和防护用品（安全鞋、安全帽、绝缘手套等）•手电筒•多功能电表•带有正确标识的开关操作工具3. 操作前准备3.1 确认工作许可在进行配电室变压器开关操作前，操作人员应确认是否有相关的工作许可。

工作许可应包含变压器的工作和操作要求，并由相关责任人核准。

3.2 了解变压器参数操作人员在进行变压器开关操作前，应事先了解变压器的参数，包括额定电流、额定电压、相数等信息。

确保所要操作的开关与变压器的参数相匹配。

3.3 检查开关状态操作人员应仔细检查变压器开关的状态。

确保开关处于关闭状态，并确认操作区域没有电源输入。

在检查开关状态时，可以使用手电筒照明以确保清晰可见。

3.4 准备开关操作工具操作人员应选择合适的开关操作工具，并确保工具的绝缘性能良好。

在使用工具前，要检查其状态，确保无破损和异常情况。

4. 开关操作流程4.1 确认操作区域安全在进行开关操作前，操作人员应确认操作区域的安全性。

确保周围没有明火、易燃易爆物品，并保持操作区域干燥整洁。

4.2 先关闭主开关在进行变压器开关操作前，应先关闭主开关。

主开关通常位于配电室的总电源开关处。

关闭主开关可切断整个变压器的电源输入。

4.3 操作附属开关根据需要操作其他附属开关，如切断变压器的输出或切换到备用电源。

在操作附属开关时，要确保开关状态实时反映在操作面板上。

4.4 检查负载状态在进行开关操作后，应及时检查变压器的负载状态。

通过使用多功能电表测量电流和电压，确保负载和输入电流符合预期范围。

5. 操作后处理5.1 关闭附属开关在完成所需的变压器开关操作后，应逐个关闭相应的附属开关。

在操作过程中，要注意开关状态，并确保其稳定。

变压器分接开关应该如何调整变压器是应用最广泛，最常见的电力设备之一。

我们都知道变压器是一种能将某一种电压、电流、相数的交流电能转变成另一种电压、电流、相数的交流电能的电器。

在生产和生活中，经常会用到各种高低不同的电压，比如工厂中常用的三相异步电动机的额定电压是380V或220V；照明电路中要用220V；机床照明、行灯等只需要36V、24V，甚至更低的电压。

这就需要使用变压器把同一交流电压变换成频率相同的不同等级的电压，来满足不同的使用要求。

变压器不仅能用于改变电压，还可以用来改变电流（如变流器、大电流发生器等）、改变相位（如改变线圈的连接方法来改变变压器的极性或组别）、变换阻抗（电子线路中的输入、输出变压器）等。

单相变压器工作原理变压器的基本工作原理是电磁感应原理。

上图所示为一个最简单的单相变压器，其基本结构是在闭合的铁芯上绕有两个匝数不等的绕组（又称线圈），绕组之间、铁芯和绕组之间均相互绝缘，铁芯由硅钢片叠成。

现将匝数为W1的绕组与电源相连，称该绕组为原绕组或初级绕组，匝数为W2的绕组通过开关K与负载相连，称为副绕组或次级绕组。

当接通电源，把交流电压U1加到原绕组上后，交流电流l1流入该绕组，然后产生励磁作用。

在铁芯中产生的交变磁通不仅穿过原绕组，同时也穿过副绕组，它分别在两个绕组中引起感应电动势。

这时如果开关K合上，副绕组与外电路的负载相连通，便有电流I2流出，负载端电压即为U2，于是输出电能。

对变压器的作用和工作原理有了一定的了解后，我们来讨论一下变压器分接开关应该如何调整？运行中系统电压过高或过低，影响设备的正常运行时，需要对变压器分接开关进行适当地调整，以保持变压器二次侧电压的正常。

10kV变压器的分接开关有三个位置，调压范围为±5%，当系统的电压变化不超过额定电压的±5%时，可以通过调节变压器分接开关的位置来解决电压过高或过低的问题。

无载调压的配电变压器，分接开关有三挡，即Ⅰ挡时，为10500/400V；Ⅱ挡时，为10000/400V；Ⅲ挡时，为9500/400V。

干式变压器分接开关调整方法
干式变压器分接开关是变压器中的一种重要的调节设备，它能够调节变压器的输出电压，满足不同的电力需求。

但是，如果分接开关调整不当，会影响变压器的正常工作，甚至会使其损坏。

因此，正确调整干式变压器分接开关是非常重要的。

干式变压器分接开关的调整方法如下：
1.首先，需要了解变压器的额定电压和额定容量，以及所需的输出电压。

2.根据所需的输出电压，选择适当的分接位置。

一般来说，分接位置越高，输出电压越高。

3.关闭变压器的主开关，确保变压器处于安全状态。

4.打开分接开关的盖板，找到分接开关的调节手柄。

5.将手柄调整到所需的分接位置。

在调整过程中，应注意手柄的位置，确保不要过度调节或调节不到位。

6.调整完成后，关闭分接开关的盖板，重新启动变压器。

7.检查变压器的输出电压是否符合要求，如果不符合要求，则需要重新调整分接开关的位置。

总之，干式变压器分接开关的正确调整可以保证变压器的正常工作，同时也可以提高变压器的使用寿命。

因此，在进行调整时，一定要认真仔细，避免出现错误。

- 1 -。
