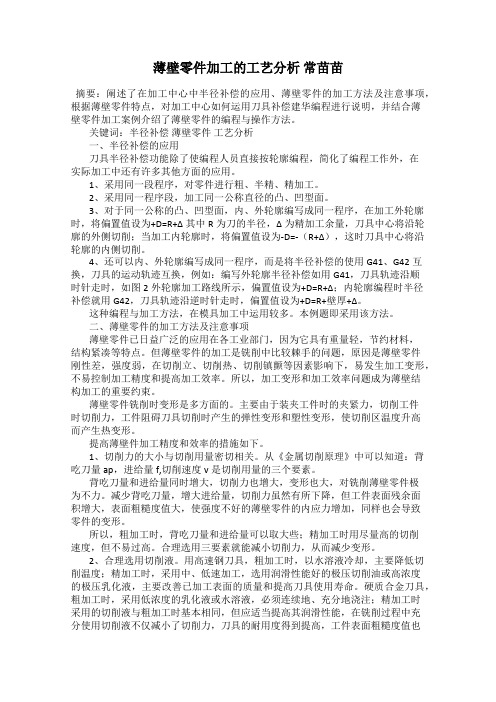

薄壁零件加工的工艺分析常苗苗摘要：阐述了在加工中心中半径补偿的应用、薄壁零件的加工方法及注意事项，根据薄壁零件特点，对加工中心如何运用刀具补偿建华编程进行说明，并结合薄壁零件加工案例介绍了薄壁零件的编程与操作方法。
关键词：半径补偿薄壁零件工艺分析一、半径补偿的应用刀具半径补偿功能除了使编程人员直接按轮廓编程，简化了编程工作外，在实际加工中还有许多其他方面的应用。
1、采用同一段程序，对零件进行粗、半精、精加工。
2、采用同一程序段，加工同一公称直径的凸、凹型面。
3、对于同一公称的凸、凹型面，内、外轮廓编写成同一程序，在加工外轮廓时，将偏置值设为+D=R+Δ其中R为刀的半径，Δ为精加工余量，刀具中心将沿轮廓的外侧切削；当加工内轮廓时，将偏置值设为-D=-（R+Δ），这时刀具中心将沿轮廓的内侧切削。
4、还可以内、外轮廓编写成同一程序，而是将半径补偿的使用G41、G42互换，刀具的运动轨迹互换，例如：编写外轮廓半径补偿如用G41，刀具轨迹沿顺时针走时，如图2外轮廓加工路线所示，偏置值设为+D=R+Δ；内轮廓编程时半径补偿就用G42，刀具轨迹沿逆时针走时，偏置值设为+D=R+壁厚+Δ。
这种编程与加工方法，在模具加工中运用较多。
本例题即采用该方法。
二、薄壁零件的加工方法及注意事项薄壁零件已日益广泛的应用在各工业部门，因为它具有重量轻，节约材料，结构紧凑等特点。
但薄壁零件的加工是铣削中比较棘手的问题，原因是薄壁零件刚性差，强度弱，在切削立、切削热、切削镇颤等因素影响下，易发生加工变形，不易控制加工精度和提高加工效率。
所以，加工变形和加工效率问题成为薄壁结构加工的重要约束。
薄壁零件铣削时变形是多方面的。
主要由于装夹工件时的夹紧力，切削工件时切削力，工件阻碍刀具切削时产生的弹性变形和塑性变形，使切削区温度升高而产生热变形。
提高薄壁件加工精度和效率的措施如下。
1、切削力的大小与切削用量密切相关。
从《金属切削原理》中可以知道：背吃刀量ap，进给量f,切削速度v是切削用量的三个要素。
薄壁套类零件车削加工方法摘要：工业中广泛使用薄壁件，但是由于其加工工艺性差，在切削力、残余应力、切削热、夹紧力等因素影响下，薄壁件易发生加工变形，不易控制加工精度和提高加工效率。
本文对薄壁件加工过程中引起变形的因素进行了分析，通过改变工件的压紧方式和定位基准，设计制作工装并加工验证，得出加工薄壁件的合理工艺安排，顺利解决了工件变形问题，保证了加工质量，提高了加工效率。
关键词：薄壁套类零件车工夹具设计装夹方法一、前言航空工业中广泛使用薄壁结构零件。
薄壁零件由于其刚性好、强度高、相对重量较轻等优点，使得薄壁零件在社会中的运用越来越广泛。
薄壁零件主要是指零件的壁厚小于2mm的零件。
它们在机械加工工业中占有较大比例，薄壁套类零件因其具有重量轻、节约材料和结构紧凑等特点，广泛应用于航空领域。
此类零件结构复杂，刚度较低，加工余量大，并有很多的形位公差要求，加工中极易发生变形和切削振动，让刀现象严重，装夹和定位较困难，一直以来都是加工难点。
二、结构分析此项套类零件是用来支承旋转轴及轴承，该类零件的主要表面是内孔和外圆，其主要技术要求是内孔及外圆的尺寸以及圆度要求；内外圆之间的同轴度要求；孔轴线与端面的垂直度要求。
薄壁套类零件壁厚很薄，径向刚度很弱，在加工过程中受切削力、切削热及夹紧力等因素的影响，极易变形，导致以上各项技术要求难以保证。
针对这些问题，本文对薄壁套类零件加工过程中装夹方法做了初步的探讨。
我厂生产某项车削加工薄壁套类后盖零件，首次投入400件，生产类型为大批量。
此项零件壁厚仅为0.7mm，最薄的地方为0.5mm。
三、初次加工存在的问题我们对首批加工情况进行调查、分析和研究，投入400件，超差品181件，报废19件，合格率仅为50%。
按照原来的加工方法，先镗右端内腔及环槽，再调头车削左端圆台，夹持零件右端外圆时零件已经变形，然后用和圆台同样大小的圆环将零件小端面压紧在芯轴上，接触面小，在加工过程中旋转，零件跳动量大，装夹不牢靠。
薄壁套件加工工艺分析及应用实例机械论文论文导读:：薄壁套件在结构上与刚性套件的区别为“壁薄”，其加工时在各影响因素的作用下，主要技术难点为变形较大，加工精度难以保证。
本文主要分析引起变形的各影响因素，继而探析减小变形的有效工艺措施，并通过生产实例进行工艺验证，取得较好的实际良效，有效地保证了其加工精度要求。
论文关键词：薄壁套件，工艺分析，应用实例俗话说“车工最怕车细长轴、薄壁套”，此话不无道理。
套类零件是用来支承旋转轴及轴上零件或用来导向的，该类零件的主要表面是内孔和外圆，其主要技术要求是内孔及外圆的尺寸以及圆度要求；内外圆之间的同轴度要求；孔轴线与端面的垂直度要求。
薄壁套类零件壁厚很薄，径向刚性很差，在加工过程中受切削力、切削热及夹紧力等诸多因素的影响，极易变形，且变形程度严重，导致以上各项技术要求难以保证。
针对这些问题机械论文，结合本人多年的生产实践经验，本文对薄壁套类零件加工过程中装夹方法、切削用量、刀具几何角度等做了深刻的探讨，以供大家参考、共享。
一、薄壁套件的加工工艺分析1、工件装夹方法薄壁类零件在加工过程中如果采用普通装夹方法，会因为产生很大的变形而无法保证加工精度。
例如用三爪自定心卡盘夹持薄壁套筒镗孔：夹紧后套筒呈三棱形（图1a），虽然镗出的孔成正圆形（图1b），但松开后，套筒的弹性恢复使已镗成圆形的孔变成了三角棱圆形（图1c）。
（a）三爪自定心卡盘装夹（b）镗孔后（c）松开后（d）开口过渡环装夹图1套筒夹紧变形误差故薄壁类零件的装夹，一般应增大工件的支承面和夹压面积，或增加夹压点使之受力均匀，并减小夹压应力和接触应力，必要时可增设辅助支承，以增强工件的刚性。
具体措施如下：（1）采用工艺凸台装夹车削时在坯料上预留一定的夹持长度，在工件完成内孔、外圆及端面的加工后切掉。
这样不但防止了工件产生太大变形，而且保证了内孔、外圆及端面间的位置精度。
但这种方法在应用中局限性而且会造成材料的浪费。
套同类零件加工工艺嘿，朋友！今天咱们来聊聊套同类零件的加工工艺，这可是个相当有趣且重要的话题。
你想啊，套同类零件就像是一群需要精心打扮的小伙伴，要想让它们在工作中表现出色，那加工工艺可就得拿捏得稳稳的。
先来说说材料的选择吧，这就好比给小伙伴们选衣服的布料，得选那种结实耐用、性能良好的材料。
要是选错了材料，那不就像给小伙伴穿上了容易破的衣服，怎么能好好玩耍呢？加工前的准备工作也不能马虎。
测量工具得准备齐全，就像战士上战场前要检查好自己的武器一样。
刀具得磨得锋利，不然怎么能干脆利落地进行加工呢？夹具也要调整到最合适的位置，这就像给小伙伴们找到最合适的座位，让他们舒舒服服地待着。
然后是加工的过程，这可是关键中的关键。
切削速度、进给量、切削深度，这一个个参数就像是指挥小伙伴们行动的口令，得把握得恰到好处。
速度太快，零件可能会被“累坏”；速度太慢，又浪费时间。
进给量和切削深度也是一样，多一点少一点都会影响加工的质量。
加工中的冷却和润滑也很重要哦！这就好比在大热天给小伙伴们递上冰爽的饮料，让他们保持清爽。
没有良好的冷却和润滑，零件会发热变形，那可就糟糕啦！再说说精度的控制吧。
这就像要求小伙伴们排队要站得整整齐齐，不能歪歪扭扭。
一丝一毫的偏差都可能导致零件无法正常使用。
还有啊，加工完了可别以为就大功告成了。
得仔细检查，看看有没有瑕疵，有没有不符合要求的地方。
这就像是给小伙伴们做完造型后，要前后左右仔细瞧瞧，确保完美无缺。
总之，套同类零件的加工工艺可真是一门大学问。
只有每一个环节都做到位，才能加工出高质量的零件，让它们在工作中发挥出最大的作用。
朋友，你说是不是这个理儿？。
薄壁零件的机械加工工艺分析【摘要】本文针对薄壁零件的机械加工工艺进行了深入的分析。
介绍了薄壁零件的特点，包括轻盈柔软、易变形等问题。
然后，详细讨论了薄壁零件的机械加工方法，包括铣削、钻孔、车削等。
接着，探讨了薄壁零件在加工过程中需要重点控制的工艺参数，以确保加工质量。
接着，总结了薄壁零件加工中常见的问题，如变形、破裂等，并提出了相应的加工改进方法，如优化刀具选择、加工参数调整等。
强调了薄壁零件机械加工工艺的重要性，并展望了未来发展趋势，指出需要加强技术创新和自动化设备的应用。
通过本文的研究，可以为薄壁零件的机械加工提供有益的参考和指导。
【关键词】薄壁零件、机械加工工艺、特点、方法、工艺控制、常见问题、改进方法、重要性、未来发展趋势1. 引言1.1 薄壁零件的机械加工工艺分析薄壁零件的机械加工工艺分析是工程制造领域中一个重要的研究课题。
随着现代工业的发展，越来越多的机械零件变得更为轻薄，因此薄壁零件的加工工艺也变得越来越复杂。
薄壁零件相比普通零件具有更高的技术要求，需要更为精密的加工工艺来保证其质量和性能。
薄壁零件的机械加工方法通常包括车削、铣削、钻削等传统加工工艺，同时还涉及到电火花加工、激光加工等先进加工技术。
针对薄壁零件加工过程中的特点，加工工艺控制尤为关键，需要特别注意切削参数的选择、工件固定方式、刀具选用等方面的问题，以确保加工过程中不会出现变形、裂纹等质量问题。
在薄壁零件的加工过程中，常见的问题包括振动导致的表面质量不良、加工精度不高等，这些问题可能会影响零件的使用性能。
加工改进方法也是非常重要的，可以通过优化加工工艺、调整设备参数等方式来提高零件的加工质量。
薄壁零件的机械加工工艺分析对于确保零件质量、提高生产效率具有重要意义。
未来随着技术的不断进步，薄壁零件的加工工艺也将不断完善，为工程制造领域带来更多的发展机遇。
2. 正文2.1 薄壁零件的特点薄壁零件是指壁厚相对较薄的零件，通常在1mm以下，具有以下几个特点：1. 结构轻巧：薄壁零件由于壁厚较薄，整体重量相对较轻，适用于要求轻量化设计的产品。
浅谈薄壁套零件的加工薄壁零件的加工问题，一直是较难解决的，通过探讨薄壁类零件在加工中存在的易变形、零件尺寸及表面粗糙度不易保证等技术问题，对加工难点进行分析，给出了工艺路线和加工方案，通过优化、完善装夹方法，从而有效解决此类薄壁类零件的车削加工难题，为以后加工此类薄壁零件提供了经验借鉴。
标签：薄壁零件；变形；夹具薄壁零件应用越来越广范，它具有重量轻，节约材料，结构紧凑等特点，但薄壁零件刚性差，强度弱，装夹基准面小，加工过程中容易变形，不易保证加工质量和精度，因此如何正确的加工薄壁零件也是一个棘手的问题。
1 基本情况介绍该薄壁套零件，材料为45#钢，壁厚最薄2mm，薄壁套最大直径为Ф70mm，内孔粗糙度为0.8，同时内孔精度要求在0.021mm内；外圆要求在0.021mm内，且精度要求较高，零件左端面有端面圆弧，其形状及尺寸如图一所示：2 薄壁零件的工艺分析2.1 工艺难点影响该薄壁零件加工精度的主要因素主要有三方面的问题①易受力变形薄壁零件不易装夹，工件壁薄，在较大的夹紧力下，容易产生夹紧变形。
②易受热变形因工件壁薄，过大的切削热会使工件产生热变形，不易保证工件精度要求。
③易振动变形在高速切削过程中，工件易产生振动，从而影响工件的形位精度和表面粗糙度。
2.2 工艺方案过程零件初始的工艺方案为：①夹持毛坯料，钻孔，内外交叉车削薄壁内外圆和Ф80外圆保证精度。
②对零件切断，为保证总长，长度提前预留1mm 。
③为保证薄壁零件的形位精度，我们采用扇形软爪和开缝套筒对薄壁进行装夹。
④零件调头，切削端面保证总长。
⑤切削端面圆弧。
通过这种方案加工出的工件经过三坐标测量机的检测，零件薄壁外圆和内孔的圆度已经发生变化，为了保证工件的形位公差，我们变径向装夹为轴向装夹。
零件改后的方案为：①对零件薄壁进行粗精车选用Ф24的钻头钻深度为80的孔，用内孔刀粗车内孔留精加工余量，对于Ф30的端面孔可以直接用Ф24钻头钻孔，留余量为轴向装夹定位时使用。
薄壁零件机加工工艺及方法分析发布时间：2021-08-09T15:01:46.983Z 来源：《探索科学》2021年6月作者：吴开军[导读] 在机械加工中，薄壁零件加工精度始终是精密加工领域中一个重要的难题，这主要因为薄壁零件在机加工中容易发生变形，从而导致其尺寸及形位公差不满足零件精加工的要求。
台山市金桥铝型材厂有限公司吴开军 529261摘要：在机械加工中，薄壁零件加工精度始终是精密加工领域中一个重要的难题，这主要因为薄壁零件在机加工中容易发生变形，从而导致其尺寸及形位公差不满足零件精加工的要求。
为有效解决这些问题，本文重点对薄壁零件机加工工艺及方法进行分析，以供参考。
关键词：薄壁零件；机械加工；加工工艺；方法引言在科技进步的作用下，现代加工技术水平不断提升，其中薄壁零件加工技术也逐渐走向成熟，且由于薄壁零件的材质较轻，结构紧凑且节省材料，因此在军事、航天等多个领域广泛应用。
但也正因为薄壁零件的特点，在其机械加工中，加工难度较大，且容易在加工过程中出现变形的问题，从而使得加工精度及零件质量受到影响。
因此有必要深入对薄壁零件加工工艺及方法进行分析，充分考量影响薄壁零件质量的因素，并在此基础上提出有效的改进措施，提升薄壁零件机加工质量与水平。
1、影响薄壁零件质量的因素分析影响薄壁零件质量的因素有许多，主要包括物理因素、力的作用、工艺系统热变形、工艺路线安排等方面。
在影响薄壁零件质量因素中，物理因素主要包括加工原理误差、机床精度、刀具精度、夹具精度及零件本身的内应力；力的作用主要体现在夹紧力和切削力这两个方面；工艺系统热变形主要体现在机床热变形、刀具热变形、零件热变形这三个方面；工艺路线安排则体现在走刀方式、铣削方式这两个方面，主要是对薄壁零件的加工精度产生影响；除了这些因素以外，断刀、机床故障也会影响薄壁零件的质量。
2、薄壁零件机加工工艺及方法从影响薄壁零件质量因素来看，要想确保薄壁零件的质量，就需要对其相关的工艺路线进行合理安排，且需要科学合理设置刀具的参数，对走刀路径进行优化，以此有效控制薄壁零件加工变形的问题，进而提升薄壁零件机加工技术水平。
薄壁类零件加工方法及优化摘要：由于薄壁类零件自身的结构特点，保证其加工精度一直是加工生产过程中的一个难点。
针对这一问题，在此分析了其加工精度的影响因素，对薄壁零件的加工进行了分析，选择合理的工艺工序路线，完成了对薄壁零件的数控加工工艺的优化。
【关键词】薄壁类零件加工精度工艺分析Abstract：Due to the structure characteristics of the thin-wall parts themselves，ensure the machining accuracy has been a difficult point in the process of production. In order to solve this problem，here analyses the factors that influence the machining precision，Analyses the thin-walled parts processing，To select the reasonable technological process route，Completed the optimization of thin-walled parts of NC machining process.Key words：Thin-walled parts；machining precision；process analysis引言薄壁类零件重量轻、节约材料、结构紧凑等优点，所以它在现代工业设备中被广泛应用。
随着科学技术的发展，被加工零件变得越来越轻巧。
由于这类零件质量轻、用料少、结构紧凑，在机械产品中越来越被重视，应用也越来越广泛。
但薄壁零件的刚性较差，在切削力的作用下，容易引起热变形和产生振动变形，影响到工件的精度和表面粗糙度，加工质量不易保证，因而其加工成了行业内的棘手问题。
