千分尺和游标卡尺的原理和读数

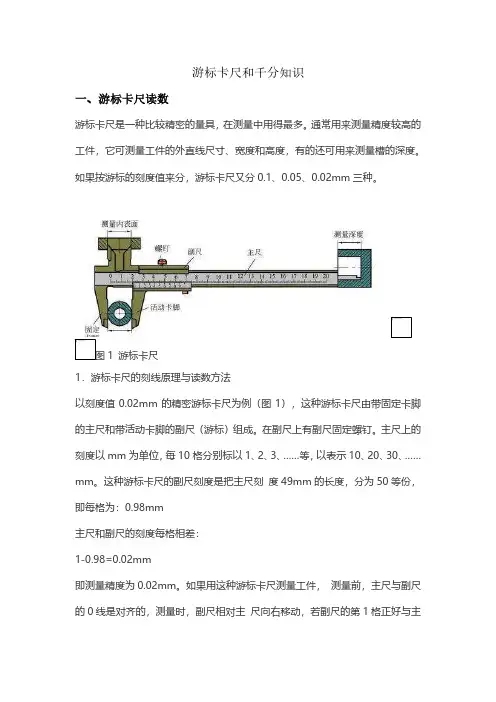

游标卡尺和千分知识一、游标卡尺读数游标卡尺是一种比较精密的量具，在测量中用得最多。

通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。

尺的第1格对齐，则 工件的厚度为0.02mm。

同理，测量0.06mm或0.08mm 厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐或副尺的第4格正好与主尺的第4格对齐。

读数方法，可分三分步骤；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

图2 0.02mm游标卡尺的读数方法如图2所示，副尺0线所对主尺前面的刻度64mm，副尺0 线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示：0.02 X9= 0.18 mm所以被测工件的尺寸为：64+0.18=64.18 mm2．游标卡尺的使用与注意事项（1）游标卡尺的使用 游标卡尺可用来测量工件的宽度、外径、内径和深度。

如图3所示，其中a)图为测量工件宽度的方法，b)图为测量工件外径的方法，c)图为测量工件内径的方法， d)图为测量工件深度的方法。

图3 游标卡尺的应用a) 测量工件宽度 b) 测量工件外径 c) 测量工件内径 d) 测量工件深度 （2）注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1) 使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。

2) 测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。

且用力不能过大，以免卡脚变形或磨损，影响测量精度。

3) 读数时，视线要垂直于尺面，否则测量值不准确。

4) 测量内径尺寸时，应轻轻摆动，以便找出最大值。

5) 游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。

以防生锈或弯曲。

图4 带表卡尺随着科技的进步，目前在实际使用中有更为方便的带表卡尺和电子数显卡尺代替游标卡尺。

简述游标卡尺和千分尺的读数方法游标卡尺和千分尺都是重要的测量工具，主要用于量度直径和内部尺寸，因而，了解这些工具的读数方法至关重要。

游标卡尺的读数方法游标卡尺是一种高精度测量工具，它由一副量角器、一副游标卡尺头和一副游标卡尺尾组成。

首先，你需要将量角器的刻度尺安装在相应的游标卡尺头与游标卡尺尾之间，通过拧紧或松开螺丝，固定两个卡尺头。

然后，可以将测量物块放置在量角器里，中间把风笛放在游标卡尺头上，可以看到中间有一个指针，就是读数部分。

在量角器里，你可以看到圆形刻度尺，拨动指针，可以读取到游标卡尺的读数，单位是毫米（mm）。

千分尺的读数方法千分尺是一种精细的测量工具，由一副游标卡尺和一副千分尺头组成。

你可以将千分尺头放在相应的游标卡尺上，结合拧紧或松开螺丝，固定两个卡尺头。

然后，可以将测量物块放置在千分尺里，中间把风笛放在千分尺头上，可以看到中间有一个指针，就是读数部分。

在千分尺里，你会发现有两个圆形刻度尺，按照毫米（mm）的单位，拨动指针，可以读取到游标卡尺的读数，最小分度值可以达到0.01mm。

两种测量工具的读数方法不同，但其测量原理是一样的，即在物块表面上放置被测量工具，结合拨动指针的动作，便可以读取最精确的读数。

另外，量角器可以帮助你更清晰的观察物块表面，更准确的辨析哪些部位需要被测量。

此外，两种测量工具也有一定的安全规范要求，如，使用时，要注意检查游标卡尺和千分尺的头部是否被正确的安装，以免发生突然断裂的现象；使用完毕要记得将游标卡尺和千分尺头部仔细拧紧，以免下一次使用时产生不可预料的结果；如果连续使用长时间，也要注意检查游标卡尺和千分尺的头部是否松动，以免校准出现偏差，影响测量精度。

因此，为了使游标卡尺和千分尺能够准确的进行测量，我们不仅要学习一些简单的读数方法，同时也要注意一些安全规则，这样才能保证测量工具的安全性与准确性。

卡尺读数方法主要依据卡尺的类型，常见的卡尺包括千分尺、游标卡尺和带表卡尺，以下是这三种卡尺的读数方法：1. 千分尺读数方法：* 读固定刻度：1条刻度线是1mm，6条就是6mm。

* 读半刻度：若半刻度线未露出，记作0mm；若半刻度线已露出，记作0.5mm。

* 读微分筒刻度：1条刻度线是0.01mm，25条就是0.01×25=0.25mm。

* 读估读值：微分筒1格（0.01mm）等分10等份，千分位估读值为0.004mm。

* 完整读数=固定刻度+半刻度+微分筒刻度+估读值。

例如，6+0.5+0.25+0.004=6.754mm。

2. 游标卡尺读数方法：* 主标尺读数：在主标尺上读取“游标尺0线”前面的刻度，主标尺每格1mm。

例如，16格就是16mm。

* 游标尺读数：游标尺的每格（分辨率）是0.02mm，游标尺上一定有一条刻线与主标尺的刻线对齐，在游标尺上读出该对齐刻线与0刻线之间的刻线格数。

例如，39格，0.02×39=0.78mm。

* 完整读数=主标尺读数+游标尺读数。

例如，16+0.78=16.78mm。

3. 带表卡尺读数方法：* 主标尺读数：在主标尺上读取尺框的“毫米读数部位”前面的刻度，主标尺每格1mm。

例如，12格就是12mm。

* 表盘读数：表盘的每格（分辨率）是0.01mm，读数就是看指针指向表盘的刻度线。

例如，指针在第20条刻度线，0.01×20=0.2mm。

* 完整读数=主标尺读数+表盘读数。

例如，12+0.2=12.2mm。

以上读数方法仅供参考，如果遇到问题，建议咨询专业技术人员。

同时，在使用卡尺时，应注意操作方法，避免造成误差或损坏工具。

游标卡尺和千分尺的读数方法
游标卡尺的读数方法：
1. 使用游标卡尺之前，需要确保卡尺的刻度是清晰可见的，特别是游标部分。

2. 将卡尺的上下两个外测头片开到程度，使其可以夹住物体的外侧面。

3. 将卡尺的上下两个外测头片靠近物体的一侧面，夹住物体。

4. 通过读取游标所在的整数刻度值，确定物体的长度。

游标的刻度通常是以毫米为单位。

5. 然后转到游标所在的十分之一刻度上，并确定游标与主刻度之间的差异，以毫米为单位。

6. 最后，读取游标所在的百分之一刻度上的值，并确定游标与主刻度之间的差异，以毫米为单位。

7. 将这些差值相加，可以得到物体的测量结果。

千分尺的读数方法：
1. 在使用千分尺之前，需要确保其刻度是清晰可见的。

2. 将千分尺的外测头片放在物体的一侧面上，并用手轻轻压紧。

3. 通过读取千分尺的主刻度值，确定物体的长度。

千分尺的主刻度通常是以毫米为单位。

4. 然后确定指针所在的整数刻度，以毫米为单位。

5. 确定指针所在的十分之一刻度，并确定其与主刻度之间的差异，以毫米为单位。

6. 最后，确定指针所在的百分之一刻度，并确定其与主刻度之间的差异，以毫
米为单位。

7. 将这些差值相加，可以得到物体的测量结果。

请注意，使用游标卡尺和千分尺时，要保持尽量平稳的手持，以确保准确测量。

千分尺和游标卡尺的原理和读数千分尺（Vernier Caliper）和游标卡尺（Micrometer）是常见的测量工具，可以用来测量物体的长度、宽度、厚度等尺寸。

它们都采用了游标原理，通过游标的位置来确定测量结果。

千分尺的原理和读数：千分尺由一个主尺和一个游标尺组成。

主尺上有一个固定的刻度尺，游标尺是可以移动的，上面有一个游标。

主尺和游标尺之间的间隙被刻上了一系列的刻度线，这些刻度线被称为千分线。

千分尺的原理是基于游标与主尺之间的相对移动。

千分尺的读数分为两个部分：主尺读数和游标读数。

主尺上的刻度线对应毫米或英寸的刻度，这个读数是通过刻度线对齐主尺上的刻度线来确定的。

而游标上的刻度线与主尺上的刻度线对应的刻度线之间的差距对应了千分尺的读数，即千分毫米。

游标有10个刻度线，每个刻度线代表了0.1毫米的差距。

当游标尺上的刻度线与主尺上的刻度线对齐时，可以确定千分尺的读数。

游标尺的刻度线除了能够与主尺的刻度线对齐，还可以与千分尺上的刻度线对齐，这样可以进一步精确到0.01毫米。

千分尺的读数方法是先读取主尺上的刻度线对应的读数，然后根据游标尺上与主尺对齐或不对齐的刻度线确定游标尺上的读数。

主尺上的刻度线所指的数值就是主尺读数，而游标尺的刻度线所指的数值与千分尺读数对应。

将主尺读数和千分尺读数相加就得到了千分尺的最终读数。

游标卡尺的原理和读数：游标卡尺是一种用于测量更小尺寸的测量工具，它有一个主尺和一个滚动的丝杠螺母机构。

其原理是通过丝杠的旋转和移动来测量物体的尺寸。

游标卡尺的读数方法与千分尺类似，也是分为两个部分：主尺读数和游标尺读数。

主尺上的刻度线对应毫米或英寸的刻度，读数方法与千分尺相同。

而游标尺上的刻度线是沿着螺纹螺距的刻度线，每个刻度线代表0.01毫米或0.001英寸的差距。

游标尺上由两条刻度线组成，一条是固定刻度线，一条是游标刻度线。

游标刻度线是可以移动的，游标上有一个游标杆。

通过调整游标杆的位置，使得游标刻度线与固定刻度线对齐，就可以确定游标尺的读数。

机械操作准备工（千分尺、游标卡尺的使用）第二节游标卡尺游标卡尺是一种较精密的量具，它利用游标和尺身相互配合进行测量和读数。

游标卡尺的优点是结构简单，使用方便，测量范围大，用途广泛，保养方便，可以直接测量出各种工件的内径、外径、中心距、宽度、厚度、深度和孔距等。

一、游标卡尺的结构和规格游标卡尺根据其结构的不同一般可分为三用游标卡尺（图1—3)、双面量爪游标卡尺(图1—4)和单面量爪游标卡尺(图1—5)三种形式。

(1)三用游标卡尺的测量范围有0～125mm和0～150mm两种。

其结构比较简单，主要由尺身，游标和深度尺三部分组成。

在尺身上刻有间距1mm的刻度，当松开紧固螺钉时，即可进行测量。

下测量爪用来测量各种外尺寸，如圆柱体的外径，六面体的长、宽、高等尺寸。

上测量爪用来测量内径、槽宽等内尺寸。

而测深尺的一端固定在游标内，故能随游标在尺身背部的导向槽内移动，另一端是测量面，通常用于测量深度。

(2)双面量爪游标卡尺的测量范围一般有0～200mm和０～300mm两种。

它有上、下两对测量爪，上测量爪用于外尺寸测量，下测量爪用于外径和内径的测量。

当使用下测量爪测量工件内径时，应将游标卡尺的读数加上下测量爪本身的厚度尺寸ｂ，才能得出被测工件的实际尺寸。

(3)单面量爪游标卡尺测量范围较大，可达1000mm，用于测量内外尺寸。

在测量工件内径尺寸时．应将游标卡尺的读数加上下测量爪本身的厚度尺寸b，才能得到零件的实际尺寸。

二、游标卡尺的读数原理及读法游标卡尺按其读数值的不同，可分为0.1mm，0.05mm和0.02mm三种，这三种游标卡尺的尺身刻度是相同的．即每格lmm，每大格10mm，只是游标与尺身相对应的刻线宽度不同。

1．读数值为0.1mm游标卡尺的读数原理尺身每小格为lmm，当两测量爪合并时．尺身上9mm刚好等于游标上10格(见图1—6)，则游标每格刻线宽度为9mm÷10=0.9mm。

尺身与游标每格相差＝1mm—0.9mm=0．1mrn。

简述游标卡尺和千分尺的读数方法
游标卡尺和千分尺是量度长度和宽度，它们以读数的方式来表示测量出的数字，它们之间有很多区别。

首先，游标卡尺可以分为英寸和毫米，毫米的读数主要有0.01mm、0.05mm、0.1mm等等。

英寸主要有0.0005″、0.001″、0.0025″等等。

读数的方法是，通过外侧线来表示尺寸，如英寸卡尺标注0.0005″，外侧线之间只有0.0005″。

而千分尺有两种读数方式，一种叫做毫米读数，其读数包括0.5mm、1mm、1.5mm等等。

另一种叫做英寸读数，其读数包括0.050″、0.100″、0.150″等等。

读数的方法是，在内侧线上标注尺寸，如英寸卡尺标
注0.100″，内部线之间只有0.100″。

同时，千分尺的精度也会比游标卡尺高一些，因为它有更多的长度和宽度可以测量。

此外，千分尺也有额外的模块，可以测量内部细微缝隙，如果是一定精度的零件，用千分尺显示出精度范围比用游标卡尺更准确。

总之，这两种仪器都可以用来测量尺寸，他们有各自的优势和缺陷，应该看用户的实际需求来选择最适合的仪器。

要获得准确的测量结果，还需要注意仪器的操作，以确保测量的精度。

- 1 -。

简述游标卡尺和千分尺的读数方法游标卡尺和千分尺是测量工具，常被用来测量物体的尺寸、位置、形状及表面的粗糙度等。

游标卡尺和千分尺的读数方法有很多，但为了准确地进行测量，需要掌握正确的读数方法，以下是对游标卡尺和千分尺的读数方法的详细说明：一、游标卡尺的读数方法1、读准备：正确安装游标卡尺，使游标基准面与测量面水平对齐；2、读数：游标卡尺有两条规格线，一条用红色标记，另外一条用黑色标记，通过观察规格线的位置，确定测量数值；3、把握细节：在测量时，可以乘以游标卡尺型号上显示的倍率进行读数，从而把握测量细节；4、注意事项：游标卡尺的测量精度受安装时的游标高度影响，因此，需要确保游标高度合适，并且使游标器的基准面与测量面保持水平对齐；二、千分尺的读数方法1、读准备：千分尺一般内含一杆，多个千分刻度，其中有一杠是放大比例刻度，有一杠是百分表刻度；2、读数：以放大比例刻度为主，先读取大刻度的位置，再根据千分尺的增减号确定小刻度的位置，再乘以放大尺度，就可以明确测量结果；3、把握细节：以百分表刻度为基准，读取标尺的比例，测量的数值可以很准确的把握；4、注意事项：清洁标尺及标尺上的刻度，以确保读数准确；由此可见，游标卡尺和千分尺的读数方法有一些差异，但基本原理相同，即先读取刻度，并根据放大比例来确定测量数值，以此来准确测量物体的尺寸、位置、形状及表面的粗糙度。

另外，使用这两种测量工具时还要注意安装方法、清洁测量仪器、确定放大比例等，避免影响测量结果的准确性。

总之，游标卡尺和千分尺的使用既可以测量物体的尺寸形状及表面粗糙度，也可以确定物体的精确位置，但在使用时，要注意安装的正确方法，清洁测量仪器，以及准确记录测量结果，以保证测量的准确性，为后续工作奠定基础。

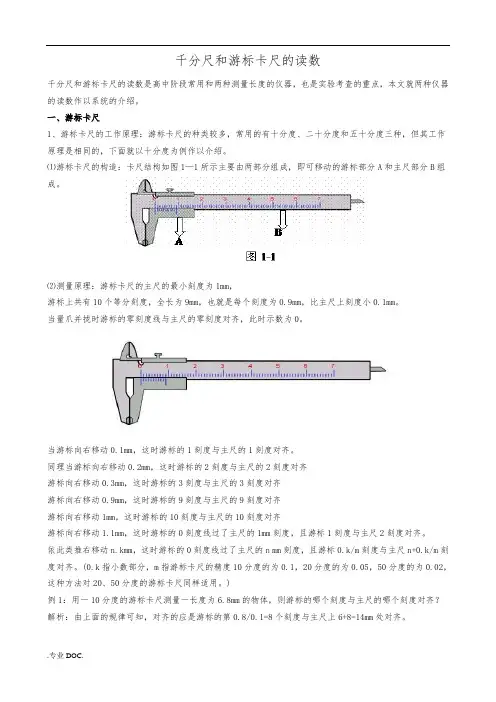

千分尺和游标卡尺的读数千分尺和游标卡尺的读数是高中阶段常用和两种测量长度的仪器，也是实验考查的重点，本文就两种仪器的读数作以系统的介绍。

一、游标卡尺1、游标卡尺的工作原理：游标卡尺的种类较多，常用的有十分度、二十分度和五十分度三种，但其工作原理是相同的，下面就以十分度为例作以介绍。

⑴游标卡尺的构造：卡尺结构如图1—1所示主要由两部分组成，即可移动的游标部分A和主尺部分B组成。

⑵测量原理：游标卡尺的主尺的最小刻度为1mm，游标上共有10个等分刻度，全长为9mm，也就是每个刻度为0.9mm，比主尺上刻度小0.1mm。

当量爪并拢时游标的零刻度线与主尺的零刻度对齐，此时示数为0。

当游标向右移动0.1mm，这时游标的1刻度与主尺的1刻度对齐。

同理当游标向右移动0.2mm，这时游标的2刻度与主尺的2刻度对齐游标向右移动0.3mm，这时游标的3刻度与主尺的3刻度对齐游标向右移动0.9mm，这时游标的9刻度与主尺的9刻度对齐游标向右移动1mm，这时游标的10刻度与主尺的10刻度对齐游标向右移动1.1mm，这时游标的0刻度线过了主尺的1mm刻度，且游标1刻度与主尺2刻度对齐。

依此类推右移动n.kmm，这时游标的0刻度线过了主尺的n mm刻度，且游标0.k/m刻度与主尺n+0.k/m刻度对齐。

(0.k指小数部分，m指游标卡尺的精度10分度的为0.1，20分度的为0.05，50分度的为0.02，这种方法对20、50分度的游标卡尺同样适用。

)例1：用一10分度的游标卡尺测量一长度为6.8mm的物体，则游标的哪个刻度与主尺的哪个刻度对齐？解析：由上面的规律可知，对齐的应是游标的第0.8/0.1=8个刻度与主尺上6+8=14mm处对齐。

⑶游标卡尺的读数：由上面的分析不难理解，用S表示物体的长度，n表示游标0刻度线前整毫米数，k表示与主尺对齐的游标刻度数，m为游标卡尺的精度，则S=n+km例2 如图1-1所示中卡尺的读数是少？解析：由图可知游标的零刻度线前整毫米数为6mm，与主尺对齐的是游标的第4个刻度，该尺的精度为0.1，所以S＝6+4*0.1＝6.4mm⑷理解了10分度的对20和50分度的就不难理解，它们的游标他别是19mm和49mm，游标上的每个刻度比主尺最小分度分别小了0.05mm 0.02 mm，在读数时方法与10分度的相同，只是S=n+km中m分别为0.05mm 和0.02mm。

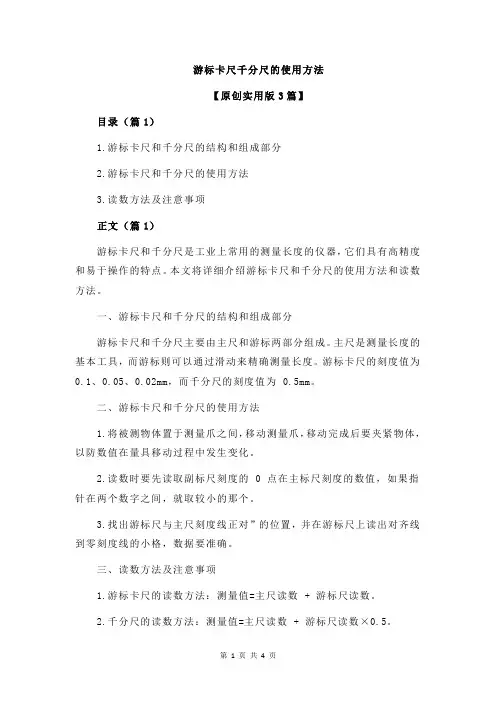

游标卡尺千分尺的使用方法【原创实用版3篇】目录（篇1）1.游标卡尺和千分尺的结构和组成部分2.游标卡尺和千分尺的使用方法3.读数方法及注意事项正文（篇1）游标卡尺和千分尺是工业上常用的测量长度的仪器，它们具有高精度和易于操作的特点。

本文将详细介绍游标卡尺和千分尺的使用方法和读数方法。

一、游标卡尺和千分尺的结构和组成部分游标卡尺和千分尺主要由主尺和游标两部分组成。

主尺是测量长度的基本工具，而游标则可以通过滑动来精确测量长度。

游标卡尺的刻度值为0.1、0.05、0.02mm，而千分尺的刻度值为 0.5mm。

二、游标卡尺和千分尺的使用方法1.将被测物体置于测量爪之间，移动测量爪，移动完成后要夹紧物体，以防数值在量具移动过程中发生变化。

2.读数时要先读取副标尺刻度的 0 点在主标尺刻度的数值，如果指针在两个数字之间，就取较小的那个。

3.找出游标尺与主尺刻度线正对”的位置，并在游标尺上读出对齐线到零刻度线的小格，数据要准确。

三、读数方法及注意事项1.游标卡尺的读数方法：测量值=主尺读数 + 游标尺读数。

2.千分尺的读数方法：测量值=主尺读数 + 游标尺读数×0.5。

3.在读数过程中，要确保测量爪夹紧被测物体，以保证读数的准确性。

4.操作过程中要注意保持仪器的清洁和维护，以延长其使用寿命。

综上所述，游标卡尺和千分尺是测量长度的常用工具，操作简单、精度高。

在使用过程中，要掌握正确的使用方法和读数方法，以确保测量结果的准确性。

目录（篇2）1.游标卡尺和千分尺的结构和组成部分2.游标卡尺和千分尺的使用方法3.读数方法与注意事项4.游标卡尺和千分尺在实际工作中的应用正文（篇2）游标卡尺和千分尺是工业上常用的测量长度的仪器，它们具有高精度和易于操作的特点。

本文将详细介绍这两种测量工具的使用方法和读数技巧。

一、游标卡尺和千分尺的结构和组成部分游标卡尺主要由主尺和可移动的游标两部分组成，而千分尺的结构相对简单，主要由主尺和旋转的刻度盘组成。

游标卡尺千分尺的读数方法游标卡尺和千分尺都是测量长度的工具，广泛应用于各个行业中。

无论您是机械制造、电子工程还是艺术设计等行业中的专业工作者，都需要掌握正确的游标卡尺和千分尺读数方法。

下面是10条关于游标卡尺和千分尺的读数方法，详细描述如下。

1. 游标卡尺和千分尺的读数单位是毫米。

在读数之前，需要找到刻度线上与尺子边缘对齐的整数毫米数。

2. 游标卡尺和千分尺的读数方法都是十进制的。

在读数时，需要根据刻度线的位置确定小数点的位置。

3. 游标卡尺和千分尺的刻度线通常由数值和线条组成。

数值表示长度单位，线条表示刻度线的位置。

4. 游标卡尺和千分尺的度数表示精度，如毫米、厘米或英寸等。

这些单位的度数取决于刻度线的数量和间隔。

5. 游标卡尺和千分尺的读数准确性取决于尺子的刻度线数量和间隔。

通常，刻度线越密集，读数越准确。

6. 游标卡尺和千分尺的读数方法一般是线性的，即与刻度线的位置成比例。

当刻度线的位置变化时，读数也会相应变化。

7. 游标卡尺和千分尺的悬挂误差是指由于外力作用而导致测量结果的偏差。

为避免悬挂误差，尺子应该始终垂直于被测量的物体。

8. 游标卡尺和千分尺的测量结果可能受到环境因素的影响。

温度、湿度和重力变化可能导致尺子、被测物体或读数工具的材质发生变形。

9. 游标卡尺和千分尺的读数过程中需要注意单位的转换。

当读数单位为英寸时，需要将结果乘以25.4以获得毫米的结果。

10. 游标卡尺和千分尺需要注意的最后一点是，当使用它们进行测量时需要小心谨慎。

在测量之前，应先检查尺子的精度和准确度，并确保尺子被放置在正确的位置。

以上为游标卡尺和千分尺的读数方法，读者需结合具体的测量需求进行使用，并根据实际情况进行调整和处理，以达到最精确的测量结果。

千分尺测量原理
千分尺是一种用于测量长度的精密工具，它可以实现高精度的测量，广泛应用于机械加工、仪器制造、精密加工等领域。

千分尺的测量原理主要是通过读取刻度盘上的刻度数值，结合主尺和游标尺的相对位置来确定被测量物体的长度。

下面我们来详细了解一下千分尺的测量原理。

首先，千分尺的主尺和游标尺上都刻有刻度线，主尺上的刻度线表示毫米，而游标尺上的刻度线表示0.1毫米。

当主尺和游标尺对齐时，可以通过读取游标尺上的刻度线位置来确定小数部分的长度。

而整数部分的长度则通过主尺上的刻度线来确定。

其次，千分尺的测量原理是基于游标尺相对于主尺的位置来进行测量的。

游标尺可以在主尺上滑动，通过游标尺的位置来确定被测量物体的长度。

当游标尺的零刻度线与主尺上的某一刻度线对齐时，可以确定被测量物体的长度为整数部分的长度。

而通过游标尺上的刻度线位置来确定小数部分的长度。

最后，千分尺的测量原理还包括零点误差的校正。

在使用千分尺进行测量时，需要先对千分尺进行零点误差的校正，确保测量结果的准确性。

零点误差是指游标尺的零刻度线与主尺上的零刻度线不完全对齐，需要通过调整游标尺的位置来进行校正，以确保测量结果的准确性。

总之，千分尺的测量原理是基于主尺和游标尺的刻度线位置来确定被测量物体的长度，同时需要进行零点误差的校正，以确保测量结果的准确性。

千分尺作为一种精密测量工具，在实际使用中需要严格按照测量原理进行操作，以获得准确的测量结果。
