游标卡尺和螺旋测微器的原理及使用

游标卡尺和螺旋测微器的读数方法1.游标卡尺：游标卡尺是一种常用的线尺，它由尺体、下巴、测头和游标组成。

下巴和测头分别用来夹持和测量被测物体，游标则用来读取尺度上的刻度。

(1)对齐：将被测物体置于下巴之间，并使其与下巴平行。

轻轻压住下巴，使其紧密贴合被测物体。

(2)读数：游标卡尺上的刻度分为主刻度和辅助刻度。

游标位于主刻度之间，并与其上的刻度线对齐，表示游标的读数。

由于游标卡尺上的主刻度通常表示毫米，而辅助刻度表示0.1毫米，所以游标卡尺的读数一般是主刻度读数加上游标对应的辅助刻度。

(3)注意事项：读数时要注意游标卡尺的零位偏差，即零点误差，因为游标卡尺的零点并不一定与尺体的起点完全对齐。

因此，在读数时，需要根据游标卡尺的零点位置进行修正。

如果游标卡尺的零点在刻度线的左侧，则需要将修正值减去，如果在右侧，则需要将修正值加上。

2.螺旋测微器：螺旋测微器是一种能够测量物体直径、长度和深度的测量工具，它通过螺旋旋转来测量被测物体的尺寸。

(1)对齐：将被测物体置于测头之间，并使其与测头平行。

轻轻旋转螺旋测微器，让测头与被测物体贴紧。

(2)读数：螺旋测微器上有一个刻度盘和一个刻度环。

刻度盘上的主刻度表示毫米，每个主刻度又被细分为10个辅助刻度，表示0.1毫米。

刻度环上的刻度线用于读取螺旋测微器的读数。

读数时，需要注意两个位置的刻度，一个是刻度盘上的主刻度，另一个是刻度环上与刻度盘对齐的刻度线。

读数时，先读取刻度盘上的主刻度，然后根据刻度环上与刻度盘对齐的刻度线的位置，确定辅助刻度的数量。

最后将两个读数相加，得到螺旋测微器的读数。

(3)注意事项：由于螺旋测微器的读数具有较高的精度，所以在读数时要注意准确对齐刻度线，避免读数误差。

此外，还应注意螺旋测微器的零点误差，读数时需要根据零点位置进行修正，修正方法与游标卡尺类似。

以上是游标卡尺和螺旋测微器的读数方法。

在实际使用时，还应结合具体的使用手册或指导，确保测量结果的准确性。

高二物理游标卡尺与螺旋测微器班级：姓名一、游标卡尺：游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等。

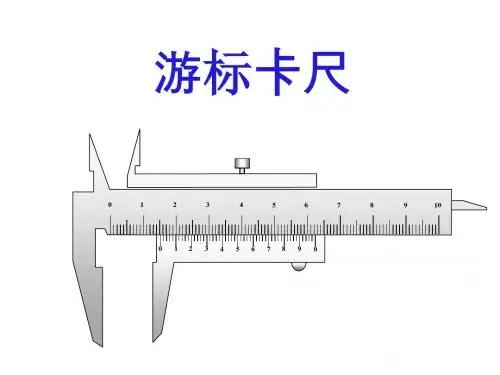

结构组成：游标卡尺由主尺和副尺（又称游标）组成。

主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。

游标卡尺有0.1、0.05、0.02mm三种测量精度。

1、原理：⑴精度是0.1mm的游标卡尺(常称为10分游标)，主尺的最小分度是 mm，游标上10个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm⑵精度是0.05mm的游标卡尺，游标上个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm⑶精度是0.02mm的游标卡尺，游标上个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm2、游标卡尺读数：主尺整刻度+游标尺与主尺对齐刻度x精确度(1mm/游尺格数)（1）以游标零刻线位置为准，在主尺上读取整毫米数．（2）看游标上哪条刻线与主尺上的某一刻线（不用管是第几条刻线）对齐，由游标上读出毫米以下的小数．（3）总的读数为毫米整数加上毫米小数．二、螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量的仪器旋开后放入你要测量的东西，拧大螺母可以很快卡紧，快紧的时候拧后面的小螺母，听到咔咔的很小声音就表示拧紧了，可以读数了。

1、刻度原理：测量长度可以准确到 mm。

螺旋测微器的螺距等于 mm，每转一周，螺杆前进或后退 mm。

把周长分为等份，每一小格表示0.01mm。

2、读数方法：先读固定刻度，注意半刻度是否露出；再读可动刻度（注意估读），记作 n×0.01mm最终读数结果为固定刻度+可动刻度巩固训练：1.读出下列游标卡尺和螺旋测微器的示数。

2、下图中50分度游标卡尺和螺旋测微器的读数分别为mm和mm。

3．读出下图中游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.4．下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。

班级： 姓名： 学号： 常用长度量具（一）——游标卡尺的使用1、游标卡尺的结构：（1）简介：是一种比较精密的测量长度的仪器,常用的游标卡尺按测量的准确度分为以下三种,即测量准确度分别为：0.1mm 、0.05mm 、0.02mm 。

（2）构造：(如下图)主要是一条主尺和一条可以沿着主尺滑动的游标尺（也称游标）左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。

利用主尺上方的一对测量爪可以测量槽的宽度和管的内径，利用主尺下方的一对测量爪可以测量零件的厚度和管的外径；利用固定在游标尺上的深度尺可以测量槽和筒的深度。

一般的游标卡尺最多可以测量十几个厘米的长度。

右测右测量爪量爪2、游标卡尺的原理：一般游标卡尺的的主尺刻度的最小分度均为1mm ，游标尺上有10、20、50等分刻度三种，测量分别可以准确到1/10mm 、1/20mm 、1/50mm ，即0.1mm 、0.05mm 、0.02mm 。

（1）0.1mm 的游标卡尺：（如下图）0 5 10 游标尺0 12主尺准确度为 0.1mm 的游标卡尺的游标尺上共10个等分刻度，总长为9mm 。

（2）题1：游标尺上共10个等份刻度,总长为 9mm ，因此游标尺的每一分度与主尺的最小分度相差 mm 。

当左右量爪合在一起，即游标尺的零刻线与主尺的零刻线重合时，只有游标的第 条刻线（注：游标上0为第0条刻线，1为第1条刻线，以此类推）与主尺的 mm 刻线重合，其余的刻线均不重合。

所以，两尺零刻线之间的距离就等于一对量爪间的距离，也就是被测物的长度。

此时，游标尺的第一条刻线在距主尺 1mm 刻线左边 mm 处；第二条刻线在距主尺 2mm 刻线左边 mm 处；......（3）0.05mm 的游标卡尺（图1）：图1准确度为 0.05mm的游标卡尺的游标尺上共20个等分刻度，总长为19mm。

0.05mm的游标卡尺（图2）：图2准确度为 0.02mm的游标卡尺的游标尺上共50个等分刻度，总长为49mm。

游标卡尺、螺旋测微器、电表的使用一、螺旋测微器的使用1．构造：如图所示，B为固定刻度，E为可动刻度．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．如图所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度) mm.三、游标卡尺的读数示例游标卡尺的读数应注意以下几点(1)看清精确度例如(图)易错成11 mm＋4×0.1 mm＝11.40 mm正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图)易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.例如(图)易错成5 mm＋4×0.05 mm＝5.20 mm正确的应为50 mm＋4×0.05 mm＝50.20 mm.(3)区分零刻度与标尺最前端例如(图)易错成13 mm＋10×0.05 mm＝13.50 mm正确读数为14 mm＋10×0.05 mm＝14.50 mm.四、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V的电压表和0～3 A的电流表的读数方法相同，此量程下的精确度分别是0.1 V和0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，这时要求“15格估读”，即读到0.1 V.(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.题型示例：1、某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.2、小明用螺旋测微器测量一根导体棒的直径，刻度如图甲所示，读数为________ mm；用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为________ cm.3、图甲中螺旋测微器的读数为________ mm.如图乙为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为________ Ω; 当使用15 V 量程时，图中表针示数为________ V.4、(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.(2)如图乙所示的电表使用较小量程时，每小格表示________ V，图中表针的示数为________ V．若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________ V.5、如图甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测的最大电流是________ A，对应刻度盘上每一小格代表________ A；图中表针示数为________ A；当使用电流表的“＋”和“－3”两个接线柱时，对应刻度盘上每一小格代表______ A，图中表针示数为________ A.图乙为学生实验用的有两个量程的电压表刻度盘．当使用较小量程时，测量电压最大值不得超过________ V，每小格表示________ V，图中指针示数为________ V；若使用的是较大量程，则表盘刻度每小格表示________ V，图中指针示数为________ V.答案：1、60.10 4.202、4.224(4.222～4.226) 2.1853、0.730 84、 (1)0.02 0.44 0.1 2.20 (2)0.1 1.70 0.5 8．55、0.60 0.02 0.34 0.1 1.70 3.00 0.1 2．20 0.5 11.0。

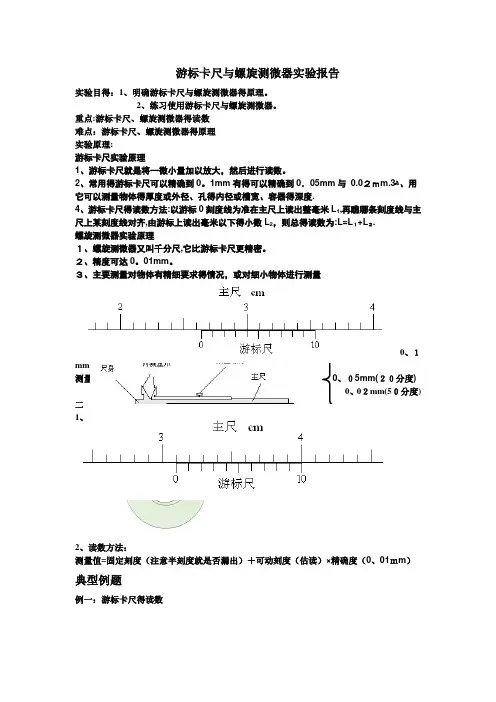

游标卡尺与螺旋测微器实验报告实验目得：1、明确游标卡尺与螺旋测微器得原理。

2、练习使用游标卡尺与螺旋测微器。

重点:游标卡尺、螺旋测微器得读数难点：游标卡尺、螺旋测微器得原理实验原理:游标卡尺实验原理1、游标卡尺就是将一微小量加以放大，然后进行读数。

2、常用得游标卡尺可以精确到0。

1mm有得可以精确到0．05mm与0.0２ｍm.ﻫ3、用它可以测量物体得厚度或外径、孔得内径或槽宽、容器得深度.4、游标卡尺得读数方法:以游标0刻度线为准在主尺上读出整毫米L1,再瞧哪条刻度线与主尺上某刻度线对齐,由游标上读出毫米以下得小数L2，则总得读数为:L=L１+L２.螺旋测微器实验原理１、螺旋测微器又叫千分尺,它比游标卡尺更精密。

２、精度可达0。

01mm。

３、主要测量对物体有精细要求得情况，或对细小物体进行测量实验器材:游标卡尺螺旋测微器铁管钢丝一、游标卡尺１、游标卡尺得构造2、读数方法:0、１mm （１0分度)测量值＝主尺读数(按毫米读）+游标尺读数(不估读）×精确度0、０5mm(２０分度)0、0２mm(5０分度)二、螺旋测微器1、螺旋测微器得构造2、读数方法：测量值=固定刻度（注意半刻度就是否漏出）＋可动刻度（估读）×精确度（0、01ｍm）典型例题例一：游标卡尺得读数例二:螺旋测微器得读数例二：螺旋测微器得读数练习使用游标卡尺与螺旋测微器进行测量实验步骤:1、用游标卡尺测铁管得内径、外径。

２、用游标卡尺与螺旋测微器测硬币得厚度与直径.３、螺旋测微器测扎丝得直径。

实验：游标卡尺和螺旋测微器的原理及读数（教学案）自主学习【学法指导】一、螺旋测微器的使用原理及读数方法：1．构造：如图1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测微器的精确度为 .读数时要估读到（即千分位），因此，螺旋测微器又叫千分尺．3．读数：测量时被测物体长度的整0.5mm数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(0.5mm)(注意0.5mm刻线是否露出)＋可动刻度数(估读一位)×0.01mm．温馨提示：螺旋测微器需要估读。

最后一位数字为估计数字，读数和记数时估计位为有效数字的最后一位．例题：如图所示，固定刻度示数为2.0 mm，不足半毫米从可动刻度上读的示数为15.0，故可得出：读数为： mm＋×0.01 mm＝ mm.二、游标卡尺的使用原理及读数方法：外径测量内径测量深度测量请注意：游标卡尺不需估读，后面不能随意加零。

测量玻璃管内径时，应该用图中游标卡尺的A、B、C三部分的部分来图中所示，玻璃管的内径d＝ mm。

测玻璃管的内径应用内测量爪A；乙图为20分度的游标卡尺，精确度为0.05 mm，读数为d＝5 mm＋0.05 mm×5＝5.25 mm）用50分度的游标卡尺，测定某圆筒的内径时，卡尺上的示数如右图所示。

mm. mmm放大图cm；用游标尺为10分度的游标卡尺测它的长度，示分度的游标卡尺测它的长度，示数为 cm。

改用螺旋测微器测，故读数为1.64cm（其中的“4”是估计值咯）；改用10分度（其中的“4”是精确值）；用50分度的游标卡尺测，精确度0.001mm，故示数1.6381cm（后面的“1”是估计值来的）。

物理螺旋测微器和游标卡尺的读法
物理螺旋测微器的读法
物理螺旋测微器是一种用于精确测量物体长度和直径的工具。

它的读数原理是通过旋转一个螺旋带来的位移，将物体的长度或直径转换为数字显示。

具体操作步骤如下：
1. 确定被测量对象的尺寸范围，选取对应的物理螺旋测微器。

2. 将被测物体放置在测微器的两支钳爪之间。

3. 通过旋转螺旋盘，让螺旋带动钳爪靠近被测物体，直至钳爪夹住物体。

4. 读取螺旋盘上的数字显示，它们表示被测物体的长度或直径。

游标卡尺的读法
游标卡尺是一种用于测量长度、宽度、深度等尺寸的工具。

它的读数原理是通过游标的移动来确定被测尺寸的大小。

具体操作步骤如下：
1. 确定被测量对象的尺寸范围，选取对应的游标卡尺。

2. 将被测物体放置在卡尺的两个测头之间，确保测头与物体表面紧密接触。

3. 读取卡尺上游标的数字刻度，它们表示被测物体的长度、宽度、深度等尺寸。

需要注意的是，在读取游标卡尺的数字刻度时，应该从最小刻度开始，累加经过的刻度值，直至最后一位数字。

另外，在测量过程中，应该保持卡尺的垂直和平行，以确保测量结果的准确性。

游标卡尺和螺旋测微器的使用一、游标卡尺的使用游标卡尺是一种测量工具，由一个主卷尺和一个滑尺组成。

它的使用方法如下：1.准备工作：首先检查卡尺的刻度是否清晰，主卷尺和滑尺之间是否无摩擦。

若有问题，及时进行维护和修复。

2.测量尺寸：将游标卡尺的两腿用手掌固定在待测物的两端，保持稳定。

然后通过眼睛垂直于待测物，从顶部向下读取游标卡尺上最接近0刻度的线数值。

主卷尺和滑尺上的长刻度线代表毫米，短刻度线代表厘米。

滑尺上的游标刻度线代表0.02毫米或0.05毫米，通过对齐游标刻度线辨读数值。

3.注意事项：使用游标卡尺时，要保持垂直于待测物进行测量，尽量避免斜视。

同时要确保两腿平行固定，使测量结果准确可靠。

螺旋测微器是一种高精度的测量工具，用于测量物体的直径、深度等尺寸。

它采用螺旋原理，通过测量螺旋的回转角度来确定尺寸。

螺旋测微器的使用方法如下：1.调零：将滑螺旋测微器的量程调至最大值，将对测微器头触头与底座触头轻轻接触，然后转动调零手轮，使读数指针归零。

2.测量尺寸：将待测物体放入测微器的测量范围内，用进给手轮使测微器头轻轻与物体表面接触。

然后用调零手轮微调，使读数指针与刻度盘上的刻度线对齐。

通过读数盘上的主刻度线和刻度条上的副刻度线，确定测量结果。

3.记录读数：读出刻度盘上指针所指的刻度值，并结合副刻度线的读数进行计算。

注意螺纹测微器的主刻度代表一个螺纹的直径，副刻度代表螺距，通过读取主刻度和副刻度的值可以计算得到待测物尺寸的精确数值。

4.注意事项：使用测微器时，要保持测微器头与待测物表面的轻微接触，避免过度压力。

同时要确保测量方向垂直于待测物，以保证测量结果的准确性。

总结：游标卡尺和螺旋测微器是常见的测量工具，通过正确使用这些工具，可以实现精密测量，满足制造工艺和产品质量的要求。

在使用过程中，我们需要注意保持垂直测量，避免斜视；保持测量工具的清洁和维护，以确保测量的准确性。

不同的应用场景和需求可能需要不同类型的测量工具，因此在具体使用时，要选择合适的工具和方法，以确保测量结果的准确性和可靠性。

最新游标卡尺和螺旋测微器的原理和使用汇编游标卡尺原理和使用：游标卡尺是一种用于测量长度和宽度的工具。

它由一个定标尺和一组移动的游标组成。

定标尺上标有毫米或英寸的刻度，游标可以沿着定标尺移动，并可以锁定在所需的位置上。

游标卡尺的原理是通过读取游标位置来测量长度或宽度。

游标可以在定标尺上移动，直到它们与被测长度的两端对齐。

使用一个凸形的口来夹住被测物体，通过对比游标在定标尺上的位置，可以确定被测量的长度或宽度。

常见的游标卡尺的分辨率为0.02毫米或0.001英寸。

游标卡尺的使用非常简单，只需将被测量的物体放入游标卡尺之间，并确保游标卡尺和被测物体平行。

然后，将游标移动，直到两个游标分别与被测物体两端对齐。

游标卡尺上的数字可以直接读取被测量的长度或宽度。

螺旋测微器是一种用于精确测量长度或直径的工具。

它是一种机械式测量工具，通过旋转螺旋测微器的外壳壳来测量物体的长度或直径。

在螺旋测微器上有一个可旋转的圆盘，圆盘上的刻度可以被用来测量位移。

螺旋测微器的原理是通过读取螺旋测微器上的标尺来测量长度或直径。

螺旋测微器通过旋转外壳来推动一个螺纹轴。

外壳和螺纹轴之间的距离被放大到圆盘上的标尺上，提供高分辨率的测量结果。

螺旋测微器通常有分辨率为0.001毫米或0.0001英寸的标尺。

螺旋测微器的使用需要按照以下步骤进行：首先，用测微器的尖端接触被测物体。

然后，旋转外壳来推动螺纹轴，移动螺纹轴直到被测物体与测微器柄的另一端接触。

最后读取螺旋测微器上的标尺，确定测量结果。

使用螺旋测微器需要非常小心和精确，以确保测量结果的准确性。

游标卡尺与螺旋测微器的原理与使用1．游标卡尺游标卡尺的原理和使用方法：游标卡尺的构造如图14－49所示.它的左测脚固定在主尺a 上并与主尺垂直；右测脚与左测脚平行，固定在游标尺上，可以随同游标尺一起沿主尺滑动.主尺的分度是1mm.精度不同的游标卡尺的游标尺的分度数不同，精度最低的有10个小的等分刻度，10个小等分刻度的总长度9mm.因此这种游标尺的每一分度比主尺的最小分度短0.1mm.所以当左右测脚合在一起，游标的零刻度与主尺的零刻度重合时，除了游标的第10条刻线与主尺的9mm 刻线重合外，其余刻线都不重合.游标的第一条刻线在主尺的1mm 刻线左边0.1mm 处，游标的第二条刻线在主尺的2mm 刻线左边0.2mm 处，等等,如图14－50. 在两测脚间放一张厚0.1mm 的纸片, 游标尺就向右移动0.1mm ,这时它的第一条刻线与主尺的1mm 刻线重合，其余刻线都与主尺上的刻线不重合.同样，在两测脚间放一张厚0.5mm 的薄金属片，游标的第五条刻线与主尺的5mm 刻线重合，其余刻线都与主尺上的刻线不重合.20分度游标卡尺：游标尺上有20个小的等分刻度，它们的总长等于19mm ，因此游标尺的每一分度与主尺的最小分度相差0.05mm50分度游标卡尺：游标尺上有50个小的等分刻度，它们的总长等于49mm ，因此游标尺的每一分度与主尺的最小分度相差0.02mm【例1】用游标为50分度的游标卡尺（可准确到0.02mm ）测定某一圆筒的直径时，游标卡尺上的示数如图14-51所示，可读出圆筒的直径为 mm..分析与解答：游标为50分度的游标卡尺,可准确到0.02mm ，即精度为501mm ，游标尺上有50分度，第50个分度格与主尺49mm 对齐，每一分度为0.98mm ，游标1分度与主尺1mm 相差0.02mm ，50分度游标卡尺读数方法与10分度游标卡尺读数方法相同，游标尺上第几条刻度线与主尺上某一条刻度线对齐时，游标读数就为几个0.02mm..本题主尺读数为：“52mm ”；游标第6条刻度线与主尺上刻度线对齐，游标读数为“6×0.02mm=0.12mm ”；圆筒直径为52.12mm.练习1．有一游标卡尺，主尺的最小分度是lmm ，游标上有20个小的等分刻度，用它测量一工件的长度，如图14－52所示，这个工件的长度是 mm..图14－51 图14－49图14－50cmA B C 15 20 5 10 0 20 25 30 15 10 15 20 5 10 0 20 25 30 15 10 15 20 5 10 0 20 25 3015 10 2．螺旋测微器螺旋测微器的结构和测量原理：螺旋测微器外形如图14－53所示，它的小砧A 和固定刻度G固定在框架F 上.旋钮K 、微调旋钮K ’和可动刻度H 、测微螺杆P 连在一起，通过精密螺纹套在G 上，精密螺纹的螺距是0.5mm ，即每旋转一周，P 前进或者后退0.5mm ，可动刻度分成50等分，每一等分表示0.01mm ，当小砧A 和螺杆P 并拢时，可动刻度的零点恰好跟固定刻度G 的零点重合，用螺旋测微器的测量长度可以准确到0.01mm ，旋钮K 将测微螺杆P 旋出，把被测物体放在P 之间的夹缝中，再使A 、P 正好接触待测物体两端.在使用时，P 快要接近被测物体时，要停止使用旋钮K ，改用微调旋钮K ’，这样就不致在P 和被测物体间产生过大的压力，可以保护仪器又能保证测量的准确.P 向右移动的距离就是所测物体的长度.这个距离的整毫米数由固定刻度G 上读出，小数部分则由可动刻度上H 读出.读数时，要注意固定刻度尺上表示半毫米刻线是否已露出，如果已经露出，则不足整毫米的部分的数值应为(0.500mm+可动刻度上的读数).因为要估计一位读数，所以以毫米为单位时读数的小数点后应有3位，其中最后1位是估读值.【例2】用螺旋测微器测一小球的直径，结果如图14－54所示，则球的直经为 mm.分析与解答：解本题需要了解螺旋测微器的基本原理和读数方法.根据螺旋测微器的基本原理，在使用螺旋测微器测量读数时，在从固定刻度上读数时，除了读出整毫米部分，还要注意0.5毫米刻线是否露出．图中所示，固定刻度上的0.5mm 部分已经露出，固定刻度数为“2.5mm ”；从可动刻度上的读数为“0.198mm ”，“0.008mm ”是估读位．小球的直径读数为：“2.500+0.198=2.698mm ”.练习2．图14－55中螺旋测微器的读数为：A. mm ；B. mm; C. mm.3.（12分）(1)如图所示，螺旋测微器的读数为________mm ，游标卡尺的读数为________mm 。
