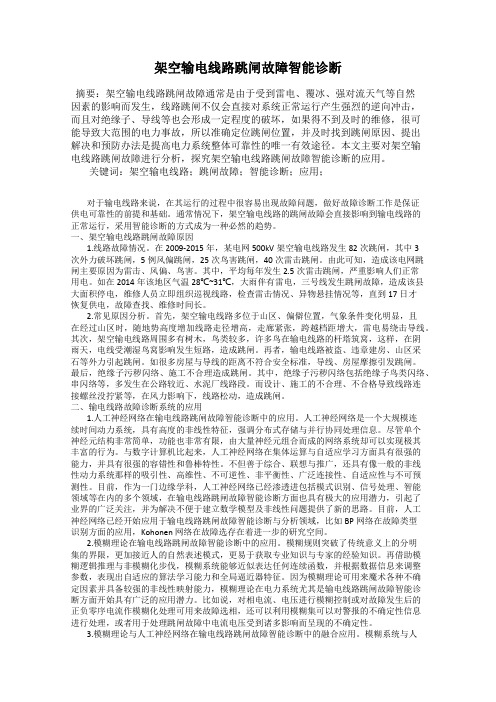

架空输电线路跳闸故障智能诊断摘要：架空输电线路跳闸故障通常是由于受到雷电、覆冰、强对流天气等自然因素的影响而发生，线路跳闸不仅会直接对系统正常运行产生强烈的逆向冲击，而且对绝缘子、导线等也会形成一定程度的破坏，如果得不到及时的维修，很可能导致大范围的电力事故，所以准确定位跳闸位置，并及时找到跳闸原因、提出解决和预防办法是提高电力系统整体可靠性的唯一有效途径。
本文主要对架空输电线路跳闸故障进行分析，探究架空输电线路跳闸故障智能诊断的应用。
关键词：架空输电线路；跳闸故障；智能诊断；应用；对于输电线路来说，在其运行的过程中很容易出现故障问题，做好故障诊断工作是保证供电可靠性的前提和基础。
通常情况下，架空输电线路的跳闸故障会直接影响到输电线路的正常运行，采用智能诊断的方式成为一种必然的趋势。
一、架空输电线路跳闸故障原因1.线路故障情况。
在2009-2015年，某电网500kV架空输电线路发生82次跳闸，其中3次外力破坏跳闸，5例风偏跳闸，25次鸟害跳闸，40次雷击跳闸。
由此可知，造成该电网跳闸主要原因为雷击、风偏、鸟害。
其中，平均每年发生2.5次雷击跳闸，严重影响人们正常用电。
如在2014年该地区气温28℃~31℃，大雨伴有雷电，三号线发生跳闸故障，造成该县大面积停电，维修人员立即组织巡视线路，检查雷击情况、异物悬挂情况等，直到17日才恢复供电，故障查找、维修时间长。
2.常见原因分析。
首先，架空输电线路多位于山区、偏僻位置，气象条件变化明显，且在经过山区时，随地势高度增加线路走径增高，走廊紧张，跨越档距增大，雷电易绕击导线。
其次，架空输电线路周围多有树木，鸟类较多，许多鸟在输电线路的杆塔筑窝，这样，在阴雨天，电线受潮湿鸟窝影响发生短路，造成跳闸。
再者，输电线路被盗、违章建房、山区采石等外力引起跳闸。
如很多房屋与导线的距离不符合安全标准，导线、房屋摩擦引发跳闸。
最后，绝缘子污秽闪络、施工不合理造成跳闸。
其中，绝缘子污秽闪络包括绝缘子鸟类闪络、串闪络等，多发生在公路较近、水泥厂线路段。
架空输电线路故障诊断及故障点定位摘要：电网的整体输电线路对于整个电力系统的正常工作是至关重要的，它的正常工作与否直接影响到整个供电系统的安全性和稳定性。
架空输电线路的运行和维护管理受到多种因素、多个方面的影响，因此需要加强输电线路运行维护及管理。
同时如何及时、准确的对电力系统架空输电线路中故障的位置进行确定，最大限度的提高恢复供电的效率，降低电力企业以及电网用户的损失。
关键词：架空输电线路；故障；诊断引言架空输电线路作为电网的重要环节，具有点多、面广、线长等特点，长期暴露在野外，极易遭受各种外力的损害。
因而，危及到整个架空输电线路的安全隐患时有发生，部分线路甚至存在着极大的安全不确定性。
例如一些来自偶然的虫鸟危害、雷电的击打、冰雹等，这些自然因素都会对整个供电线路带来极大的危害和威胁，并且这样的意外灾害的破坏力是极大的。
故障发生后，由于线长面广，采用以往凭经验，分段、逐段、逐基杆塔检查等传统方法进行排查，费时费力，停电范围大、时间长，很难快速、准确的查清，隔离故障区段。
同时，由于大多线路处在山坡、沟壑之上，故查找过程中人身安全风险系数增大。
1.输电线路故障分析原因1.1短路故障的原因产生短路故障的基本原因是不同电位的导体之间的绝缘击穿或者相互短接而形成的。
三相线路短路一般有如下原因：倒杆造成的三相接地短路、线路带地线合闸、线路运行时间较长绝缘性能下降、受外力破坏等。
两相短路故障的原因是：线弧垂大，遇到刮大风导线摆动，两根线相碰或绞线形成短路；外力作用，如杂物搭在两根线上造成短路；受雷击形成短路，绝缘击穿，电路中不同电位的导体间是相互绝缘的。
1.2断路故障的原因断路为最常见的故障，其最基本的表现形式是回路不通。
在某些情况下，断路还会引起过电压，断路点产生的电弧还可能导致电气火灾和爆炸事故。
断路点电弧故障：电路断线，尤其是那些似断非断的点，在断开瞬间往往会产生电弧，或者在断路点产生高温，电力线路中的电弧和高温可能会酿成火灾；三相电路中，如果发生一相断路故障，一则可能使三相电路不对称，各相电压发生变化，使其中的相电压升高，造成事故；二来会使电动机因缺相运行而被烧毁。
配网架空线路故障定位及检测系统摘要：架空线路是电力配网中重要组成部分，配网架空线路一旦出现故障将直接影响到电力系统的正常运行。
因此，本文针对配网架空线路故障定位与检测系统的组成进行分析与探讨。
关键词：配网架空线路；故障定位；检测系统现如今，我国已拥有多种办法对配网架空线路故障进行检测与定位，将先进的配网监控线路故障检测系统运用在电力系统中，实现对系统有效监控，保证配网的运行。
一、配网架空线路故障定位与检测系统组成架空线路故障定位与检测系统是通过运用现代化计算机技术与通信技术，将故障指示器作为配网架空线路故障的触发源，一旦配网架空线路出现短路、断路、接地等故障问题时，通过发光标志或是自身翻拍将故障显现出来，并运用ZigBee、蓝牙、小无线等形式把架空线路中所存在的故障信息及时上传到通信终端，然后由通信终端利用远程GPRS模块将所接收到的线路故障信息快速的传递给主站，确保故障信息的实效性与准确性。
主站能够根据上报信息中的信息标志对上表信息进行统一处理，由后台GIS系统根据上表信息中标志内容对配网架空线路的故障点进行确定，并将信息故障点的具体位置告知给相关工作人员，有效降低故障检修人员的巡线工作量，提高工作质量与效率。
从配网架空线路故障定位与检测系统的整体组成来看，该系统主要由架空故障指示器、架空故障指示器通信终端、主站软件系统、主站硬件系统等设备构成，因此，可将该系统分成架空故障指示器、架空故障指示器通信终端、主站者三个部分，具有较高的安全性与智能性。
其中，“架空故障指示器”以小无线形式和通信终端实施数据交换与传递工作，实现数据信息的隔空传递；“主站”则是对所转发过来的信号进行接收，然后根据信息内容对故障点实施定位工作，同时能够实现供电线路温度采集与电流信息采集工作，有效实施对电力系统的维护工作与防御工作，使电力系统能够拥有一个安全、稳定的运行环境。
二、配网架空线路故障定位与检测系统硬件（一）故障检测装置配网架空线路故障检测装置主要运用单片机系统，通过架空故障指示器通信终端实现对配网架空线路中的各项信息参数进行远程设置，例如配网架空线路各项参数的计算方式、预警阈值、检测项目等内容，按照配网架空线路的具体接地系统形式科学选用故障判断方法，确保故障判断方法的准确性与科学性。
智能电网中的电力设备故障定位一、引言智能电网作为电力领域的重要发展方向，拥有诸多优势，例如高效能、环境友好以及对电力设备故障的快速定位能力等。
在智能电网系统中，电力设备故障定位是确保电网稳定运行的关键环节。
本文将围绕智能电网中的电力设备故障定位展开探讨，探究其原理、技术及挑战。
二、智能电网的发展背景智能电网利用信息化技术将传统电力系统与信息系统紧密结合，实现对电力系统的精细化管理。
智能电网的发展背景主要源于传统电力系统存在的问题，例如设备故障频繁发生、能源利用率低下以及电力负荷难以有效调控等。
通过引入新兴技术，智能电网打破了传统电力系统的瓶颈，成为当今电力领域的热点研究。
三、电力设备故障定位的原理电力设备故障定位是智能电网系统中重要的功能之一，其原理主要基于电力设备故障的特征与电压电流变化之间的关系。
传统的电力设备故障定位方法主要采用定位方法论，并结合电力设备的状态进行分析，例如短路故障的定位可以通过测量短路电流的大小和方向来确定发生故障的位置。
而在智能电网中，基于物联网技术以及大数据分析，电力设备故障定位更加精确和迅速。
四、智能电网中的电力设备故障定位技术1. 物联网技术在故障定位中的应用物联网技术的发展为电力设备故障定位提供了强有力的支持。
通过传感器和通信技术，可以实时采集电力设备运行状态以及电流、电压等数据，形成大数据。
利用物联网技术，可以将这些数据进行传输、分析和处理，从而实现远程故障定位和监控。
2. 大数据分析在故障定位中的意义大数据分析作为智能电网中的核心技术，对电力设备故障定位起到了重要作用。
通过对大量的历史故障数据进行深度学习和数据挖掘，可以建立电力设备故障的模型和规律，更准确地定位故障位置。
此外，大数据分析还可以通过数据预测和趋势分析，提前发现潜在的故障风险，采取相应的措施进行预防和维修。
五、智能电网中电力设备故障定位的挑战智能电网中电力设备故障定位虽然具有许多优势，但仍然面临一些挑战。
架空输电线路监测诊断与故障定位技术架空输电线路是指电力系统中通过电线杆和绝缘子等构件悬挂在空中的输电线路。
随着经济的快速发展和电能需求的不断增长，高压架空输电线路的重要性和数量不断增加。
由于架空输电线路长期暴露在恶劣的自然环境中，如风吹雨打、雷击等，容易受到各种外界因素的影响，从而造成线路的损坏和故障。
为了及时了解架空输电线路的运行状态、监测线路的健康状况，并及时发现和定位线路故障，提高电网的可靠性和安全性，架空输电线路监测诊断与故障定位技术应运而生。
该技术通过布设传感器和监测设备，在输电线路上实时采集、传输和处理电流、电压、温度等关键参数的数据，并利用数据处理和分析算法进行线路状态诊断和故障定位。
1. 传感器技术：利用各种传感器，如电流传感器、电压传感器、温度传感器等，对输电线路上的关键参数进行实时监测和采集。
传感器的选择和布设位置对于监测的准确度和可靠性至关重要。
2. 数据采集与传输系统：通过无线通信或有线通信等方式，将传感器采集到的数据传输给监测中心或远程终端，实现实时监测和远程数据处理。
3. 数据处理与分析算法：对传感器采集到的数据进行处理、分析和挖掘，通过建立合适的数学模型和算法，实现对线路运行状态和故障特征的诊断和定位。
常用的算法包括小波变换、时频分析、人工神经网络等。
4. 故障定位技术：利用监测数据和故障诊断结果，结合电力系统拓扑结构和电气特性等信息，利用距离保护原理和谐波测量方法等，实现对线路故障的快速定位和切除。
架空输电线路监测诊断与故障定位技术的应用可以提高电网运行的安全性和可靠性，减少停电时间和损失，同时也方便运维人员对线路进行日常维护和管理。
在未来的发展中，随着物联网和大数据等技术的不断发展和应用，架空输电线路监测诊断与故障定位技术将会更加智能化和自动化，为电力系统的运行和管理提供更好的支持。
架空输电线路监测诊断与故障定位技术架空输电线路是电力系统的重要组成部分，对电力的传输起到了至关重要的作用。
架空输电线路容易受到各种因素的影响，可能引发诸如短路、断线等故障，严重影响电力系统的稳定运行。
对架空输电线路进行监测诊断与故障定位技术的研究具有重要意义。
架空输电线路监测诊断与故障定位技术主要包括故障检测、故障诊断和故障定位三个方面。
故障检测是指通过对架空输电线路进行实时监测，发现可能存在的故障。
常用的故障检测方法包括电流互感器、电压互感器、光纤传感器等。
这些传感器能够实时感知电流、电压以及其他信号，一旦检测到异常信号，就可以判断出可能存在故障。
故障诊断是指通过对监测到的异常信号进行分析，判断故障的种类和位置。
故障诊断一般分为两个层次，即故障类型诊断和故障位置诊断。
故障类型诊断是指根据监测到的异常信号，判断出可能存在的故障类型，如短路、断线等。
故障位置诊断是指通过对异常信号的波形分析等方法，判断故障发生的具体位置，有助于准确定位故障。
故障定位是指根据故障诊断的结果，确定故障发生的具体位置。
常用的故障定位方法有自适应阻抗法、反演法等。
自适应阻抗法是指根据故障前后的阻抗数据，通过计算阻抗差异来判断故障位置。
反演法是指通过对系统模型进行建立，通过反演计算来定位故障。
架空输电线路监测诊断与故障定位技术对确保电力系统的稳定运行具有重要意义。
只有通过实时监测、故障诊断和故障定位，才能及时发现故障并采取相应措施，保障电力系统的安全可靠运行。
随着科技的进步和技术的发展，相信架空输电线路监测诊断与故障定位技术将会得到进一步改进和完善，为电力系统的发展提供更有效的保障。
架空配电线路离线故障定位方法发布时间：2022-03-21T09:51:15.169Z 来源：《福光技术》2022年2期作者：刘栎[导读] 近期国家电网和南方电网公司均修改了配电网安全运行规程，改变了以往允许带接地点运行的做法，要求快速隔离接地故障区段，准确定位故障点所在位置并解除接地故障。
内蒙古电力（集团）有限责任公司呼和浩特供电分公司内蒙古呼和浩特 010010摘要：近期国家电网和南方电网公司均修改了配电网安全运行规程，改变了以往允许带接地点运行的做法，要求快速隔离接地故障区段，准确定位故障点所在位置并解除接地故障。
由于小电流接地故障具有接地电流较小，故障点破坏不明显的特性，因此在线路停电的状态下，通过人工巡线以目测的方式查找故障点的方式耗时长、效率低，且不易发现隐蔽性故障，影响故障恢复时间。
目前现场采用的基于故障指示器与配电终端的故障定位与隔离方法，存在只能定位故障区段的局限性，因此研究接地故障点的精确定位技术具有重要的工程意义。
关键词：架空配电线路；离线故障；定位方法1故障点离线精确定位方法故障点离线精确定位方法是在线路停电后，利用外加装置向故障线路或故障相注入某特定信号，注入的信号会沿线路流经故障点后经大地返回，此时故障巡检人员利用信号感应装置或登杆测量该信号的幅值，利用故障点两侧信号幅值的差异确定故障点所在位置，常用的方法有以下几种：（1）基于“S注入法”的故障点离线精确定位方法；（2）基于直流信号注入的故障点离线精确定位方法；（3）基于交直流信号混合注入的故障点离线精确定位方法；（4）基于脉冲信号注入的故障点离线精确定位方法。
由上述分析可知，现有的离线故障精确定位方法由于其理论基础与实际工程应用中存在的问题，均存在故障定位可靠性差，定位精度低的问题。
2架空配电线路离线故障定位方法2.1高压脉冲冲击故障定位工作原理高压脉冲冲击故障定位首先要在故障线路与大地之间加入脉冲电流信号，由该信号产生的线路响应分为两个阶段：线路分布电容充电阶段与线路分布电容放电阶段。
架空输电线路跳闸故障智能诊断摘要：近年来，随着我国社会经济的迅速发展，国家各项公共设施设备也在逐渐完善，供电行业也在不断的趋于系统化，其中电力系统中一个非常重要的组成成分架空输电线路在整个电力的运行过程中发挥着其不可替代的作用。
如今在这个电力时代，人们越来越离不开供电系统，在社会生产力不断提高的世纪，人们对电量的需求也越来越大，所以提高电力技术与系统的运作水平，不仅能够保证人们的安全用电，同时还在一定程度上缓解了我国电力系统在运行过程当中所面临的压力。
根据调查分析，一旦架空输电线路出现故障，将会带来严重的损失后果，因此本文主要研究影响架空输电线路出现故障的具体原因，并提出针对性的诊断方式。
关键词：架空输电线路跳闸故障智能诊断引言目前，我国大部分行业的发展都离不开电力行业，可以说电力系统是支撑各行各业蓬勃发展的一个重要支柱与基础。
随着我国经济的发展，电力系统的构建也在不断的完善与增强。
为了更好的节约资源与降低投资成本,未来我国电力系统运行模式必定会向远距离电能运输或超高压输电方向发展，然而作为电力资源进行远程运输的重要载体架空输电线路发挥着其核心作用，因此确保架空输电线路的质量与安全是一项艰巨的任务。
根据调查统计，我国架空输电线路中比较常见的问题就是跳闸现象，然而引起输电线路跳闸的原因多种多样，所以本文对常见的几种影响因素进行一个简要的分析，并采取措施减少此类故障的发生，提高线路运行的效率与技术水平。
1、影响我国架空输电线路结构和跳闸原因的主要因素分析（1）分析架空输电线路中的结构组成电力系统的组成部分相对来说是比较复杂与繁琐，其中输电部分是电力系统当中一个比较复杂与重要的程序，由于没有充分重视电力运输过程当中的细节问题，常常会造成跳闸事故障的发生。
输电导线是电力系统在输电过程中的一个关键的电能输送介质，一般情况下，架空输电导线通常采用的是裸导线，根据裸导线的特点以及电路需求，可以将导线并成多股或者单股绞线。
定制化解决方案，让架空线路接地短路故障定位变得更简单。
量身定做的解决方案让您无需更多地投资并且安全稳定，从而降低事故成本，为您提高供电可靠性。
它将给您带来最大的收益，助您创造更高的价值。
定制化：根据您的真实需求，结合配电网条件量身裁衣设计；
预制式：在工厂阶段解决设计或施工方案；
一体式服务：集电气设备和选型、组装、检测、调试等为一体
低成本设计方案。
线路无限长
无论变电站所辖线路多长
设备数量最少
只需要“KA2003-DH小电流接地选线装置”和“KA2003-DW离线式故障定位装置”各一台故障指示器只是在线路分支点选配
不受环境条件限制
完全适应高山、河流、沼泽
不忌雨、雪、风
快速安装
无需复杂设计、人力等大量工作时间
降低成本
部分及少量的现场安装或调试
减少工程设计、协调、管理及采购的成本费用
灵活性、安全性及可靠性
全网覆盖
灵活选择设备及布置方式
根据环境条件量身订做多种选择
主要电气设备组成
小电流接地选线装置（可选附属设备：零序电流互感器，控制屏，消谐装置）离线式故障定位装置（包括高压信号源、交流检测器、直流检测器）
故障指示器
辅助设施
12V直流电源（车载）。
