配电架空线路故障定位及在线监测(控)系统技术规范书

10kV配电线路故障定位及在线监测（控）系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城市供电公司配电线路故障定位及在线监测（控）系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。

一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

配电线路故障定位及在线监测（控）系统主要用于中高压输配电线路上，可检测短路和接地故障并指示出来，可以实时监测线路的正常运行情况和故障发生过程。

该系统可以帮助电力运行人员实时了解线路上各监测点的电流、电压、温度的变化情况，在线路出现短路、接地等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。

主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。

故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求1.2.1当线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运行信息和太阳能充电电压、电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。

为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。

1.2.2当线路发生故障时：系统能够及时判断出短路、过流和接地故障点，并将动作信号、短路动作电流、首半波尖峰电流、线路对地电场、接地动作电流等故障信息处理后发送至主站，在主站能购方便地查询有关历史数据和故障信息。

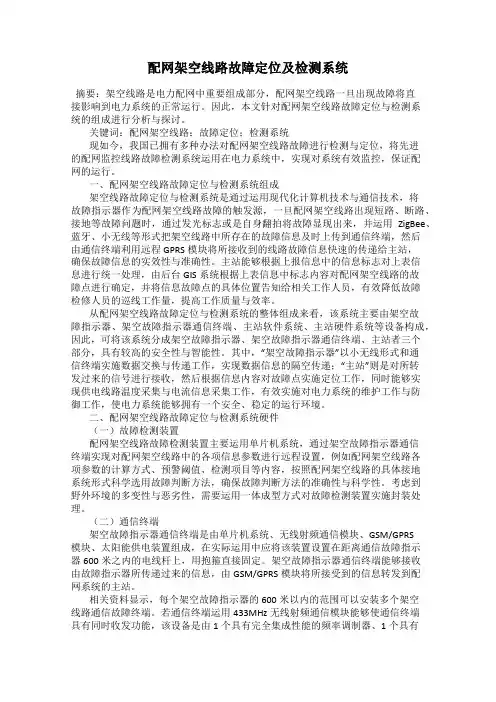

配网架空线路故障定位及检测系统摘要：架空线路是电力配网中重要组成部分，配网架空线路一旦出现故障将直接影响到电力系统的正常运行。

因此，本文针对配网架空线路故障定位与检测系统的组成进行分析与探讨。

关键词：配网架空线路；故障定位；检测系统现如今，我国已拥有多种办法对配网架空线路故障进行检测与定位，将先进的配网监控线路故障检测系统运用在电力系统中，实现对系统有效监控，保证配网的运行。

一、配网架空线路故障定位与检测系统组成架空线路故障定位与检测系统是通过运用现代化计算机技术与通信技术，将故障指示器作为配网架空线路故障的触发源，一旦配网架空线路出现短路、断路、接地等故障问题时，通过发光标志或是自身翻拍将故障显现出来，并运用ZigBee、蓝牙、小无线等形式把架空线路中所存在的故障信息及时上传到通信终端，然后由通信终端利用远程GPRS模块将所接收到的线路故障信息快速的传递给主站，确保故障信息的实效性与准确性。

主站能够根据上报信息中的信息标志对上表信息进行统一处理，由后台GIS系统根据上表信息中标志内容对配网架空线路的故障点进行确定，并将信息故障点的具体位置告知给相关工作人员，有效降低故障检修人员的巡线工作量，提高工作质量与效率。

从配网架空线路故障定位与检测系统的整体组成来看，该系统主要由架空故障指示器、架空故障指示器通信终端、主站软件系统、主站硬件系统等设备构成，因此，可将该系统分成架空故障指示器、架空故障指示器通信终端、主站者三个部分，具有较高的安全性与智能性。

其中，“架空故障指示器”以小无线形式和通信终端实施数据交换与传递工作，实现数据信息的隔空传递；“主站”则是对所转发过来的信号进行接收，然后根据信息内容对故障点实施定位工作，同时能够实现供电线路温度采集与电流信息采集工作，有效实施对电力系统的维护工作与防御工作，使电力系统能够拥有一个安全、稳定的运行环境。

二、配网架空线路故障定位与检测系统硬件（一）故障检测装置配网架空线路故障检测装置主要运用单片机系统，通过架空故障指示器通信终端实现对配网架空线路中的各项信息参数进行远程设置，例如配网架空线路各项参数的计算方式、预警阈值、检测项目等内容，按照配网架空线路的具体接地系统形式科学选用故障判断方法，确保故障判断方法的准确性与科学性。

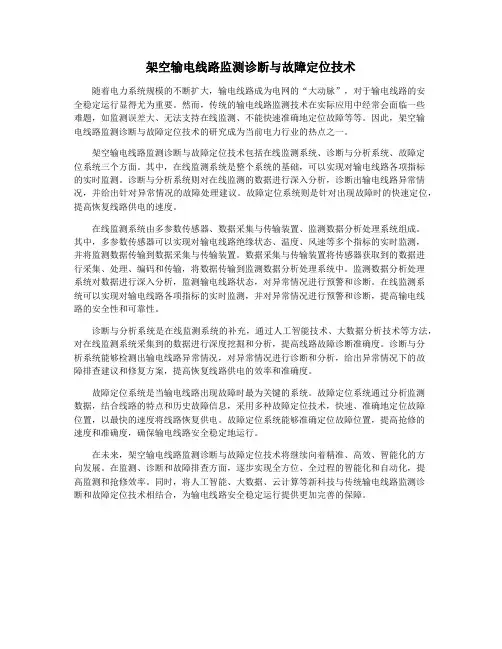

架空输电线路监测诊断与故障定位技术随着电力系统规模的不断扩大，输电线路成为电网的“大动脉”，对于输电线路的安全稳定运行显得尤为重要。

然而，传统的输电线路监测技术在实际应用中经常会面临一些难题，如监测误差大、无法支持在线监测、不能快速准确地定位故障等等。

因此，架空输电线路监测诊断与故障定位技术的研究成为当前电力行业的热点之一。

架空输电线路监测诊断与故障定位技术包括在线监测系统、诊断与分析系统、故障定位系统三个方面。

其中，在线监测系统是整个系统的基础，可以实现对输电线路各项指标的实时监测。

诊断与分析系统则对在线监测的数据进行深入分析，诊断出输电线路异常情况，并给出针对异常情况的故障处理建议。

故障定位系统则是针对出现故障时的快速定位，提高恢复线路供电的速度。

在线监测系统由多参数传感器、数据采集与传输装置、监测数据分析处理系统组成。

其中，多参数传感器可以实现对输电线路绝缘状态、温度、风速等多个指标的实时监测，并将监测数据传输到数据采集与传输装置。

数据采集与传输装置将传感器获取到的数据进行采集、处理、编码和传输，将数据传输到监测数据分析处理系统中。

监测数据分析处理系统对数据进行深入分析，监测输电线路状态，对异常情况进行预警和诊断。

在线监测系统可以实现对输电线路各项指标的实时监测，并对异常情况进行预警和诊断，提高输电线路的安全性和可靠性。

诊断与分析系统是在线监测系统的补充，通过人工智能技术、大数据分析技术等方法，对在线监测系统采集到的数据进行深度挖掘和分析，提高线路故障诊断准确度。

诊断与分析系统能够检测出输电线路异常情况，对异常情况进行诊断和分析，给出异常情况下的故障排查建议和修复方案，提高恢复线路供电的效率和准确度。

故障定位系统是当输电线路出现故障时最为关键的系统。

故障定位系统通过分析监测数据，结合线路的特点和历史故障信息，采用多种故障定位技术，快速、准确地定位故障位置，以最快的速度将线路恢复供电。

故障定位系统能够准确定位故障位置，提高抢修的速度和准确度，确保输电线路安全稳定地运行。

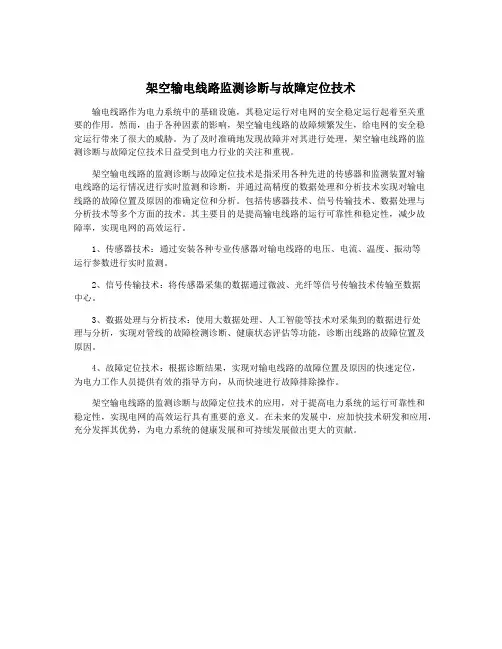

架空输电线路监测诊断与故障定位技术
输电线路作为电力系统中的基础设施，其稳定运行对电网的安全稳定运行起着至关重
要的作用。

然而，由于各种因素的影响，架空输电线路的故障频繁发生，给电网的安全稳
定运行带来了很大的威胁。

为了及时准确地发现故障并对其进行处理，架空输电线路的监
测诊断与故障定位技术日益受到电力行业的关注和重视。

架空输电线路的监测诊断与故障定位技术是指采用各种先进的传感器和监测装置对输
电线路的运行情况进行实时监测和诊断，并通过高精度的数据处理和分析技术实现对输电
线路的故障位置及原因的准确定位和分析。

包括传感器技术、信号传输技术、数据处理与
分析技术等多个方面的技术。

其主要目的是提高输电线路的运行可靠性和稳定性，减少故
障率，实现电网的高效运行。

1、传感器技术：通过安装各种专业传感器对输电线路的电压、电流、温度、振动等
运行参数进行实时监测。

2、信号传输技术：将传感器采集的数据通过微波、光纤等信号传输技术传输至数据
中心。

3、数据处理与分析技术：使用大数据处理、人工智能等技术对采集到的数据进行处
理与分析，实现对管线的故障检测诊断、健康状态评估等功能，诊断出线路的故障位置及
原因。

4、故障定位技术：根据诊断结果，实现对输电线路的故障位置及原因的快速定位，
为电力工作人员提供有效的指导方向，从而快速进行故障排除操作。

架空输电线路的监测诊断与故障定位技术的应用，对于提高电力系统的运行可靠性和
稳定性，实现电网的高效运行具有重要的意义。

在未来的发展中，应加快技术研发和应用，充分发挥其优势，为电力系统的健康发展和可持续发展做出更大的贡献。

【技术规范标准】电缆线路故障在线监测系统技术规范书xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。

一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。

该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。

主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。

故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。

架空输电线路监测诊断与故障定位技术架空输电线路是指电力系统中通过电线杆和绝缘子等构件悬挂在空中的输电线路。

随着经济的快速发展和电能需求的不断增长，高压架空输电线路的重要性和数量不断增加。

由于架空输电线路长期暴露在恶劣的自然环境中，如风吹雨打、雷击等，容易受到各种外界因素的影响，从而造成线路的损坏和故障。

为了及时了解架空输电线路的运行状态、监测线路的健康状况，并及时发现和定位线路故障，提高电网的可靠性和安全性，架空输电线路监测诊断与故障定位技术应运而生。

该技术通过布设传感器和监测设备，在输电线路上实时采集、传输和处理电流、电压、温度等关键参数的数据，并利用数据处理和分析算法进行线路状态诊断和故障定位。

1. 传感器技术：利用各种传感器，如电流传感器、电压传感器、温度传感器等，对输电线路上的关键参数进行实时监测和采集。

传感器的选择和布设位置对于监测的准确度和可靠性至关重要。

2. 数据采集与传输系统：通过无线通信或有线通信等方式，将传感器采集到的数据传输给监测中心或远程终端，实现实时监测和远程数据处理。

3. 数据处理与分析算法：对传感器采集到的数据进行处理、分析和挖掘，通过建立合适的数学模型和算法，实现对线路运行状态和故障特征的诊断和定位。

常用的算法包括小波变换、时频分析、人工神经网络等。

4. 故障定位技术：利用监测数据和故障诊断结果，结合电力系统拓扑结构和电气特性等信息，利用距离保护原理和谐波测量方法等，实现对线路故障的快速定位和切除。

架空输电线路监测诊断与故障定位技术的应用可以提高电网运行的安全性和可靠性，减少停电时间和损失，同时也方便运维人员对线路进行日常维护和管理。

在未来的发展中，随着物联网和大数据等技术的不断发展和应用，架空输电线路监测诊断与故障定位技术将会更加智能化和自动化，为电力系统的运行和管理提供更好的支持。

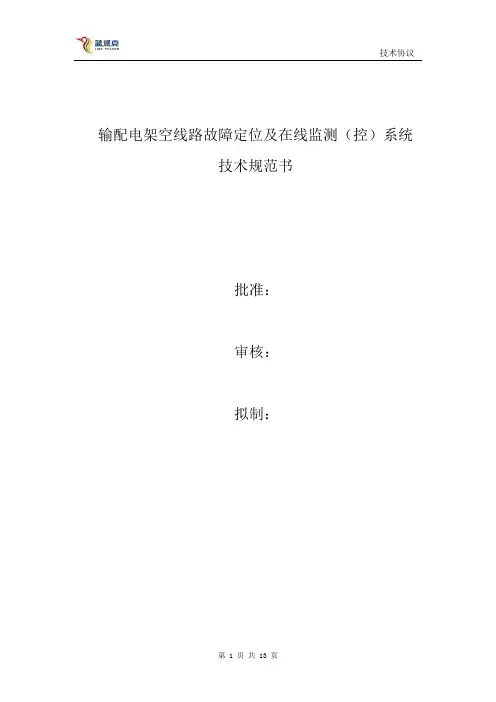

输配电架空线路故障定位及在线监测（控）系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城市供电公司110kV及以下输配电架空线路故障定位及在线监测（控）系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述输配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。

一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

输配电线路故障定位及在线监测（控）系统主要用于中高压输配电线路上，可检测短路和接地故障并指示出来，可以实时监测线路的正常运行情况和故障发生过程。

该系统可以帮助电力运行人员实时了解线路上各监测点的电流、电压（对地电场）、导线温度【可选】的变化情况，在线路出现短路、接地、过温【可选】等故障以后给出声光和短信通知报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。

主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、故障电流、线路对地电压、接地暂态接地电流、导线温度【可选】的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控等功能。

该故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求1.2.1当线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、首半波暂态接地电流、线路对地电压等线路运行信息和太阳能充电电压、电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。

为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。

配电线路故障在线监测系统技术规范书技术规范书拟制：总那么1．本〝规范书〞明白了某城市供电公司配电线路缺点定位及在线监测〔控〕系统的技术规范。

2．本〝技术规范书〞与商务合同具有同等的法律效能。

1.1 系统概述配电线路传输距离远，支线多、大局部是架空线和电缆线，环境和气候条件恶劣，外破、设备缺点和雷电等自然灾祸经常形成缺点率较高。

一旦出现缺点停电，首先给人民群众生活带来方便，搅扰了企业的正常消费运营；其次给供电公司形成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找缺点，十分困难，糜费了少量的人力，物力。

配电线路缺点定位及在线监测〔控〕系统主要用于中高压输配电线路上，可检测短路和接地缺点并指示出来，可以实时监测线路的正常运转状况和缺点发作进程。

该系统可以协助电力运转人员实时了解线路上各监测点的电流、电压、温度的变化状况，在线路出现短路、接地等缺点以后给出声光和短信报警，告知调度人员停止远程操作以隔离缺点和转移供电，通知电力运转人员迅速赶赴现场停止处置。

主站SCADA系统除了显示线路缺点电流途径和位置，还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化状况并绘制历史曲线图，用户依据需求还可以添加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功用。

缺点定位及在线监测〔控〕系统还可以提供瞬时性短路缺点、瞬时性和间歇性接地缺点的在线监测和预警功用，以及缺点后事故剖析和总结功用。

1.2 总体要求1.2.1当线路正常运转时：系统可以及时掌握线路运转状况，并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运转信息和太阳能充电电压、电池电压等设备维护信息处置后发送至主站，在主站可以方便地查询有关实时信息和历史数据。

为及时掌握线路缺点前的运转形状，保证线路正常运转，防止事故发作，并为在线调整缺点检测参数提供技术手腕。

1.2.2当线路发作缺点时：系统可以及时判别出短路、过流和接地缺点点，并将举措信号、短路举措电流、首半波尖峰电流、线路对地电场、接地举措电流等缺点信息处置后发送至主站，在主站能购方便地查询有关历史数据和缺点信息。

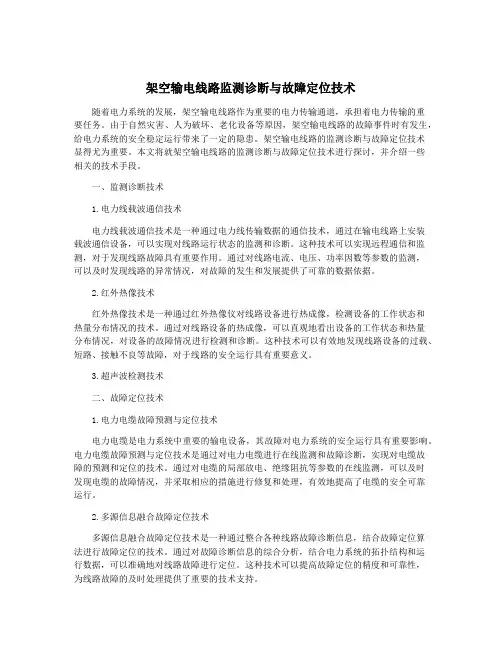

架空输电线路监测诊断与故障定位技术随着电力系统的发展，架空输电线路作为重要的电力传输通道，承担着电力传输的重要任务。

由于自然灾害、人为破坏、老化设备等原因，架空输电线路的故障事件时有发生，给电力系统的安全稳定运行带来了一定的隐患。

架空输电线路的监测诊断与故障定位技术显得尤为重要。

本文将就架空输电线路的监测诊断与故障定位技术进行探讨，并介绍一些相关的技术手段。

一、监测诊断技术1.电力线载波通信技术电力线载波通信技术是一种通过电力线传输数据的通信技术，通过在输电线路上安装载波通信设备，可以实现对线路运行状态的监测和诊断。

这种技术可以实现远程通信和监测，对于发现线路故障具有重要作用。

通过对线路电流、电压、功率因数等参数的监测，可以及时发现线路的异常情况，对故障的发生和发展提供了可靠的数据依据。

2.红外热像技术红外热像技术是一种通过红外热像仪对线路设备进行热成像，检测设备的工作状态和热量分布情况的技术。

通过对线路设备的热成像，可以直观地看出设备的工作状态和热量分布情况，对设备的故障情况进行检测和诊断。

这种技术可以有效地发现线路设备的过载、短路、接触不良等故障，对于线路的安全运行具有重要意义。

3.超声波检测技术二、故障定位技术1.电力电缆故障预测与定位技术电力电缆是电力系统中重要的输电设备，其故障对电力系统的安全运行具有重要影响。

电力电缆故障预测与定位技术是通过对电力电缆进行在线监测和故障诊断，实现对电缆故障的预测和定位的技术。

通过对电缆的局部放电、绝缘阻抗等参数的在线监测，可以及时发现电缆的故障情况，并采取相应的措施进行修复和处理，有效地提高了电缆的安全可靠运行。

2.多源信息融合故障定位技术多源信息融合故障定位技术是一种通过整合各种线路故障诊断信息，结合故障定位算法进行故障定位的技术。

通过对故障诊断信息的综合分析，结合电力系统的拓扑结构和运行数据，可以准确地对线路故障进行定位。

这种技术可以提高故障定位的精度和可靠性，为线路故障的及时处理提供了重要的技术支持。

配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。

一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。

该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。

主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。

故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。

为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。

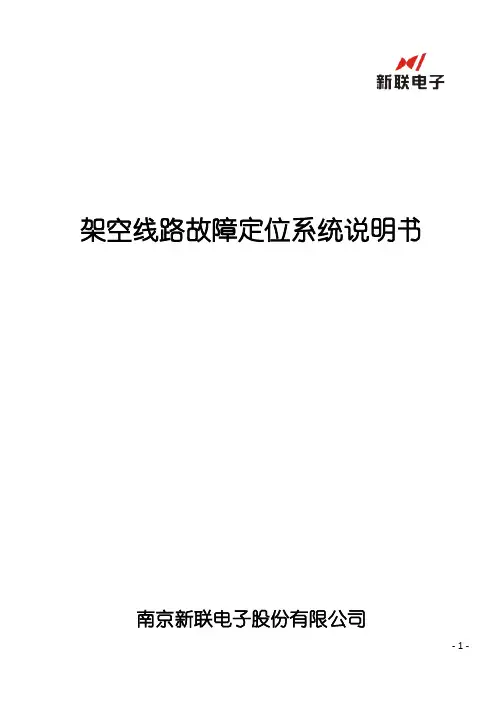

架空线路故障定位系统说明书南京新联电子股份有限公司- 1 -特别提示尊敬的客户：衷心感谢您选用本公司的产品！我们承诺在保证产品性能及品质的同时，将竭诚为您提供完善的技术服务。

为了让您更好地使用本产品，请在设备到货后仔细阅读以下提示内容，并在安装前阅读说明书全文。

1）包装箱有无损坏；2）设备外表有无明显的破裂或损坏；3）产品铭牌上的设备名称、型号是否与订货相符；4）装箱清单所列物品、随机文件是否齐全及与实物相符。

联系资料：目录一、检测原理 (1)二、系统组成架构及配套详细介绍 (1)2.1 系统组成 (1)2.2 对应装置的详细介绍 (1)三、系统技术参数及功能特点 (3)3.1 架空二遥故障指示器技术参数和功能特点 (3)3.1.1 二遥故障指示器技术参数 (3)3.1.2 二遥故障指示器功能 (3)3.1.3 二遥故障指示器结构特点 (3)3.2 架空通信终端技术参数和功能特点 (4)3.2.1 通信终端技术参数 (4)3.2.2 通信终端功能 (4)3.2.3 通信终端结构特点 (5)四、包装与运输 (5)五、安装 (5)5.1编码说明 (5)5.2安装前的检验 (5)5.3二遥故障指示器的安装和拆卸 (6)5.3.1 结构说明 (6)5.3.2二遥故障指示器的带电安装 (6)5.3.3二遥故障指示器的带电拆卸 (7)5.4通信终端的安装 (7)一、检测原理短路检测原理：配电线路发生相间短路时，故障点所在的回路上会流过很大的电流，同时变电所的继电保护装置会按照实现设定的规则启动保护，使得线路跳闸断电。

因此，短路故障判据有4个条件：1)线路有电2)线路中出现突变电流大于某一设定值此定值可出厂后根据实际情况配置3)大电流持续时间不超过3秒钟0.06s≤△T≤3s △T为电流突变时间4)线路停电以上四个条件同时满足，检测判断该位置的线路后出现短路故障。

线路出现短路故障后就地翻牌发光显示，并把故障信息传送到工作主站。

架空输电线路监测诊断与故障定位技术
架空输电线路监测诊断与故障定位技术是一种利用现代化技术手段对架空输电线路进
行监测、诊断和故障定位的方法。

这项技术能够有效提高电力系统的可靠性和安全性，减
少停电时间，提高线路运行效率。

1. 线路状态监测：通过安装在线路上的传感器，监测并采集线路的电流、电压、温度、振动等信息，并将这些信息传输到监测中心进行分析。

通过对线路状态的实时监测，
可以及时发现线路的异常情况，避免线路故障的发生。

2. 故障诊断：通过对线路采集到的各项参数进行分析和比较，可以判断线路是否存
在故障。

结合历史故障数据和专家经验，还可以对故障类型进行进一步诊断和判定。

故障
诊断结果有助于确定故障的具体位置和原因，为故障的及时修复提供指导。

3. 故障定位：在发生故障后，通过对线路上的各个节点进行参数测量和计算，可以
准确定位故障点的位置。

故障定位结果有助于提高故障处理的效率和准确性，缩短故障修
复时间，减少对用户的影响。

架空输电线路监测诊断与故障定位技术的实现离不开现代计算机技术、通信技术、传
感器技术等的支持。

这些技术的应用使得对线路的监测、诊断和故障定位可以实现自动化、智能化和远程化。

这样不仅可以提高监测的准确性和及时性，也可以降低维护和运行的成本。

目前，架空输电线路监测诊断与故障定位技术已经在一些大型电力系统中得到广泛应用，取得了显著的效果。

随着技术的不断发展和完善，相信在未来，这项技术将会得到进
一步的推广和应用。

配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。

一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。

该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。

主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。

故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。

为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。

架空输电线路监测诊断与故障定位技术1. 引言1.1 架空输电线路监测诊断与故障定位技术的重要性架空输电线路监测诊断与故障定位技术在现代电力系统中具有极其重要的作用。

随着电力需求的不断增加和电网规模的扩大，输电线路的安全稳定运行变得至关重要。

架空输电线路存在着因自然灾害、人为破坏、设备老化等原因导致的故障风险，一旦故障发生，可能会导致停电、损失电力设备、造成经济损失甚至危及人员安全。

监测诊断与故障定位技术能够实时监测输电线路的运行状态，及时诊断线路存在的问题和故障，并准确定位故障点，从而提高电网运行的安全性和可靠性。

通过及时发现和处理问题，可以减少故障对电网的影响，提高电网的故障处理能力，缩短停电时间，减少损失。

发展和应用架空输电线路监测诊断与故障定位技术对于保障电力系统的安全稳定运行具有重要意义。

通过不断完善和创新技术，提高监测诊断与故障定位的准确性和效率，可以有效提升电力系统的可靠性和智能化水平，推动电力行业向更加安全、高效、可持续发展的方向迈进。

1.2 架空输电线路监测诊断与故障定位技术的研究背景架空输电线路是电力系统中重要的组成部分，其运行状态直接影响到电力系统的安全稳定运行。

由于架空输电线路长时间暴露在自然环境中，容易受到天气、动物、外力等因素的影响，导致线路发生故障。

发展相关的监测诊断与故障定位技术势在必行。

随着科技的不断进步，架空输电线路监测诊断与故障定位技术逐渐成熟。

以往对于线路状态的监测主要依靠人工巡检，效率较低且存在一定的安全风险。

而现在，借助传感器网络、图像处理、物联网等先进技术，可以实现对架空输电线路的实时监测和智能诊断，大大提高了监测效率和准确性。

通过研究架空输电线路监测诊断与故障定位技术的背景，可以看到，现代化的电力系统迫切需要相关技术的支持。

未来的研究方向应该是不断提高监测技术的精度和智能化水平，为电力系统的安全运行提供更加可靠的保障。

应用前景也非常广阔，相关技术有望在电力系统、智能城市等领域得到广泛应用。

架空输电线路监测诊断与故障定位技术架空输电线路作为电网的重要组成部分，对于电力系统的安全稳定运行具有至关重要的作用。

由于受到外部环境、设备老化等因素的影响，架空输电线路存在着各种潜在的故障隐患，一旦发生故障，将给电网带来严重的损失甚至影响社会的正常生活。

对于架空输电线路的监测诊断与故障定位技术显得尤为重要。

1.线路巡检技术线路巡检是对输电线路进行全面检查的一种常规监测方式，通过人工巡检或者航拍巡检的方式对线路的绝缘子、绝缘串、铁塔等设备进行检查，发现线路的异常情况。

传统的线路巡检存在着效率低、成本高、人力物力消耗大等问题，因此需要引入更加智能化的监测技术。

2.无人机巡检技术随着科技的发展，无人机巡检技术得到了广泛的应用，通过无人机携带高清摄像头和红外热像仪对输电线路进行高空巡检，可以实现全方位、高效率的监测，对于线路的绝缘子、绝缘串等设备进行实时监测和诊断。

无人机还能在复杂的天气环境中进行巡检，避免了人为巡检的风险。

3.微波干扰检测技术微波干扰检测技术是利用微波雷达技术对输电线路上的故障隐患进行监测。

该技术通过对线路设备周围的微波信号进行捕捉和分析，可以快速准确地发现绝缘子污秽、绝缘退化等问题，并判断其严重程度，提供准确的故障诊断和预警。

二、架空输电线路故障定位技术1.红外热像技术红外热像技术是一种基于红外热像仪的故障诊断技术，通过对输电线路进行红外热像扫描，可以快速、准确地发现线路上的隐患点和故障点，如绝缘子接触不良、绝缘子老化等问题。

通过精准的红外热像诊断，可以迅速定位和准确判断线路上的故障，提高了故障排除的效率和准确率。

2.超声波故障定位技术超声波故障定位技术是利用超声波探测设备对输电线路进行故障定位的一种高精度技术。

通过超声波探测可以实现对绝缘子、接地线等设备的超声波信号捕捉和分析，从而实现对故障点的精确定位，提供准确的故障台账和故障类型，为故障排除提供有力的参考。

3.故障预警与远程监控技术故障预警与远程监控技术是利用大数据分析和互联网技术对输电线路进行实时监测和故障预警的一种智能化技术。

架空输电线路监测诊断与故障定位技术随着我国电网建设的快速发展，架空输电线路作为电网的重要组成部分，在输电过程中常常遇到各种故障。

为了保障电网的安全稳定运行，提高电网的可靠性和经济性，架空输电线路的监测诊断与故障定位技术日益受到重视。

本文将就架空输电线路监测诊断与故障定位技术进行探讨，并介绍目前常见的相关技术和方法。

一、架空输电线路监测技术1. 基于监测装置的在线监测技术基于监测装置的在线监测技术是指在架空输电线路中安装专门的监测装置，通过对线路的电压、电流、温度等参数进行实时监测，从而实现对线路运行状态的实时监测和分析。

该技术能够及时发现线路运行异常情况，并提供及时的预警和报警信号，为故障的及时处理提供重要的数据支持。

2. 基于无人机的巡检技术随着无人机技术的发展，无人机已经成为架空输电线路巡检的重要工具。

无人机可以通过载荷设备对输电线路进行高空巡检和成像，能够在视野范围内全面地观察输电线路的运行状态，及时发现线路存在的隐患和问题，并进行图像化记录和分析。

该技术实现了对架空输电线路的无死角监测，具有较好的监测效果，是一种重要的监测技术手段。

1. 基于大数据的线路故障诊断技术随着大数据技术的快速发展，大数据分析已成为一种重要的故障诊断技术。

通过对大量线路运行数据进行采集和分析，可以发现线路存在的潜在问题和故障隐患，并对未来可能发生的故障进行预判，提前做好预防和维护工作。

大数据技术还可以对线路故障的类型和原因进行深入分析，为故障的准确诊断提供重要的数据支持。

2. 基于红外成像技术的热敏故障诊断技术红外成像技术是一种重要的无损检测技术，能够通过对线路的热敏成像，实现对线路热点和缺陷的检测和诊断。

该技术能够及时发现线路存在的热故障和热点问题，对线路的故障诊断和定位具有重要的辅助作用。

红外成像技术还可以通过图像化和数值化的手段，对线路故障进行准确地记录和分析，为故障的准确诊断提供重要的技术手段。

基于多源数据融合的智能故障定位技术是一种综合利用多种监测数据和信息，对线路故障进行快速准确定位的技术手段。

配电线路故障在线监测系统技术方案北京水木源华电气有限公司BeijingSemeurekaElectric Co.Ltd目录一、方案背景.................................................................................................................................................. - 3 -二、配电线路故障在线监测系统 .................................................................................................................. - 4 -2.1 配电线路故障在线监测系统组成....................................................................................................... - 4 -2.2 配电线路故障在线监测系统工作流程............................................................................................... - 5 -2.3配电线路故障在线监测系统的作用和意义........................................................................................ - 6 -三、故障检测终端.......................................................................................................................................... - 6 -3.1 故障检测终端的外形及材质： .......................................................................................................... - 7 -3.2太阳能主机 ........................................................................................................................................... - 9 -3.3故障检测终端的故障检测原理 ........................................................................................................... - 9 -3.4对挂在线路上的故障检测终端的防震、防水、防污的解决办法.................................................. - 10 -四、故障检测终端设计 ................................................................................................................................ - 10 -4.1故障检测技术 ..................................................................................................................................... - 10 -4.2供电技术 ............................................................................................................................................. - 10 -4.3通信技术 ............................................................................................................................................. - 11 -4.4自检设计 ............................................................................................................................................. - 11 -4.5大压簧弹簧方式无源安装 ................................................................................................................. - 11 -4.6遥控装置说明 ..................................................................................................................................... - 11 -五、接地信号采集终端 ................................................................................................................................ - 11 -5.1产品功能 ............................................................................................................................................. - 12 -5.2技术指标 ............................................................................................................................................. - 13 -5.3产品配置和安装使用 ......................................................................................................................... - 13 -六、监控中心................................................................................................................................................ - 15 -6.1监控中心主要特点 ............................................................................................................................. - 15 -6.2系统监控主站 ..................................................................................................................................... - 16 -6.3 监控系统软件 .................................................................................................................................... - 16 -6.4线路管理 ............................................................................................................................................. - 20 -6.5其他： ................................................................................................................................................. - 21 -七、监测系统的使用环境及技术参数 ...................................................................................................... - 22 -八、效益分析................................................................................................................................................ - 23 -8.1减少设备投资 ..................................................................................................................................... - 23 -8.2提高工作效率 ..................................................................................................................................... - 23 -8.3降低运营成本 ..................................................................................................................................... - 24 -九、线路故障在线监测整体预算 ................................................................................................................ - 24 -9.1故障检测终端的安装密度： ............................................................................................................. - 24 -十.配电线路安装方案 .................................................................................................................................. - 25 -10.1 故障监测终端安装位置根据技术协议协商安装。
