列车运行图编制步骤及方法

列车运行图编制步骤及方法

第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间 四、同方向列车不同时到发间隔时间 到发 同方向列车不同时发到间隔时间 发到
不同时到发间隔时间
不同时发到间隔时间
第1章 列车运行图
1.2 列车运行图要素 1.2.3 追踪列车间隔时间 追踪运行列车之间的最小间隔时间，称为追踪列车间 隔时间I。
T周＝t 运 站 t 起停
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力 平行运行图区间通过能力：
N 平＝
1440 t K （ 对 / 列 ）
窗
T周
限制区间：T周最大的区间。 困难区间： t运 最大的区间。 同一区间若采用不同类型运行图，其通过能力则不同。
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类 2、按列车运行速度的不同
单线非平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类 3、按上下行方向列车数目的不同
单线成对平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类 3、按上下行方向列车数目的不同
间的运行时间标准。
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述 一、列车区间运行时分
列车区间运行时分按车站中心线或线路所通过信号机
之间的距离计算； 列车区间运行时分应按各种列车和上下行方向分别查 定； 列车区间运行时分应按列车在区间两端站停车与不停 车通过分别查定。
第1章 列车运行图
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力 （2）区段内有技术需要停车站
双向停车站：

《列车图运行图》课件

《列车图运行图》课件
学习列车线路调研、列 车图制作软件介绍，以 及列车图制作的步骤和 注意事项。
功能特点
了解列车图的运用场景， 以及信息在列车图中的 表示方式基本概念
列车图是一种用于展示列车运行时刻和线路的图表，它通过线路图、车站时刻表、运行图等要素， 为旅客提供清晰易懂的信息。
列车线路调研
在制作列车图之前，需要进 行详细的线路调研，了解线 路布局和站点情况，为后续 制作提供准确的数据。
列车图制作软件介绍
介绍专门用于制作列车图的 软件工具，包括功能和操作 界面，帮助学习者选择适合 的工具进行制作。
制作步骤及注意事项
提供一套完整的列车图制作 步骤，以及在制作过程中需 要注意的要点，帮助学习者 顺利完成列车图的制作。
1
定义及作用
介绍列车图的定义和作用，它是列车运行信息的可视化展示，有助于旅客了解列 车服务和出行计划。
2
要素
讲解列车图的基本要素，包括线路图、车站时刻表、运行图等，它们共同构成了 完整的列车图信息。
制作流程
制作列车图需要进行详细的线路调研，使用专门的列车图制作软件，并严格按照制作步骤和注意 事项进行操作。
3 更新和修改方法
介绍修改列车图的方法，包括添加新班次、路线调整和时刻表变更等，为铁路事业的发 展提供灵活性。
结束语
总结列车图运行图在铁路事业中的重要性和应用价值，鼓励学习者参与制作 和使用列车图，推动铁路事业的发展和提升服务质量。
功能特点
列车图具有多种运用场景，同时采用不同的信息表示方式，方便更新和修改列车图以适应实际运 行需求。
1 运用场景
介绍列车图在铁路事业中的应用场景，包括旅客查询、列车调度和站务管理等方面。
2 信息表示方式
探讨列车图中信息的具体表示方式，如时间线、车次图标、服务等级标识等，确保信息 传达的准确和易懂。

《列车运行图编制》PPT课件

《列车运行图编制》PPT课件
①区段内各站现在车（空车分车种，重车分去向） 情况及到发线占用情况。 ②邻台（局）及本区段内客、货列车实际运行情况。 ③摘挂列车编组内容及前方站作业情况。 ④技术站到发线使用和待发列车情况。 ⑤机车整备及机车交路情况。 ⑥区间装卸及施工情况。 ⑦领导指示及其他重点事项。
精选课件ppt
返回20
2.编制计划（铺画计划线条）
精选课件ppt
返回21
3.下达计划
列车调度员在阶段计划编制完成后，要及时下 达各站段。根据具体情况，可采用集中、分段 或个别的方式下达计划。应向基层站段执行者 交代清楚，使其明确计划意图，心中有数。
①优先铺画旅客列车和重点列车运行线。 ②编制计划时，应注意留有余地，为各种必须的作 业留足充分的作业时间，必要时可拟定两个以上的 调整方案，以适应情况的突然变化。 ③在安排列车运行计划时，还应特别注意本区段技 术站自编始发列车的车流接续和机车交路，以保证 技术站有良好的工作秩序。 ④在编制计划时，一般采用“满表铺线，分段编制” 的方法。 •有关列车运行线表示方法、列车运行整理符号、 施工符号见《铁路运输调度规则》第84条。
②分号列车运行图（简称分号图），是指为适应短期运输、 应对突发事件或施工等需要，短时间实行，实行完毕又恢复 到基本图的临时性列车运行图。
精选课件ppt
14
一、列车运行图简介
㈢列车运行图的分类
5.按列车运行图的性质分
③实际列车运行图（简称实际 图），是记载一个调度区段内 列车运行实际情况，以及列车 运行有关事项的图表。
百威台运行图
精选课件ppt
5
一、列车运行图简介
㈢列车运行图的分类
1.按区间正线数目分
①单线运行图。即在 单线区段采用的运行 图。

5列车运行图编制PPT课件

5列车运行图编制PPT课件

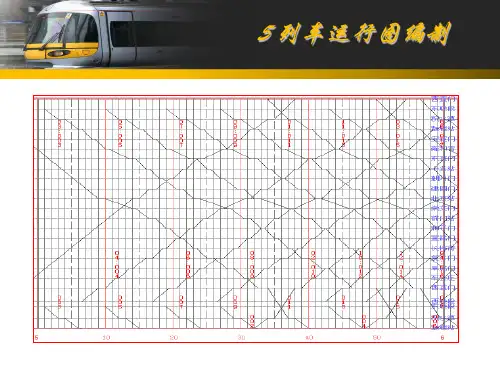

5
4
5 3E
35
5 列车运行图编制
（2）编制列车运行方案 ➢ 根据营业时间和全日分时行车计划确定各时段开行的列车
数，并确定列车发车间隔。 ➢ 确定列车的交路计划，以及各时段各交路开行的列车数。 ➢ 编制列车运行方案时应考虑的主要问题：
① 方便乘客 ② 列车运行与折返站作业协调 ③ 列车运行与换乘站作业协调 ④ 列车运行与车辆段作业协调
5 列车运行图编制
➢ 铺画列车运行图时，应注意确保行车安全和乘客安全： ① 遵守列车区间运行时分和列车停站时间标准； ② 遵守列车在折返站停留时间和列车折返出发间隔时间标准； ③ 遵守追踪列车间隔时间和连发间隔时间标准； ④ 遵守乘务员作息时间标准； ⑤ 列车在车站折返时，停在折返站的列车数应与该站的站线数 相适应； ⑥ 列车在车站越行时，停在越行站上的列车数应与该站的侧线 数相适应。
2）列车运行图编制的步骤
（1）按要求和编制目标确定编图的注意事项； （2）收集编图资料，对有关问题组织调查研究和试验； （3）对于修改运行图应总结分析现行列车运行图完成情况和 存在的问题提出改进意见； （4）确定全日行车计划； （5）计算所需运用列车数量；
5 列车运行图编制
（6）计算所需运用列车与草图； （7）征求调度部门、行车和客运部门、车辆部门的意见，对 行车运行方案进行调整； （8）根据列车运行方案铺画详细的列车运行图、列车运行时 刻表和编制说明； （9）对列车运行图的编制质量进行全面的检查，并计算列车 运行图的指标； （10）将编制完毕的列车运行图、时刻表和编制说明报有关 部门审核批准执行。
63
5
9
06 2
0
0
0
0
0
0
8

第18章列车运行图编制

第18章列车运行图编制
2
第八章 列车运行图的编制
3.编图阶段
（1）提报列车运行图资料 （2）客车方案提报及方案图编制 （3）旅客列车运行图编制
直通客车 管内客车 （4）货物列车编组计划修订 （5）货物列车运行图编制 班列、直达-跨局货物列车 管内列车 （6）准备实施
3
第八章 列车运行图的编制
4.编图的要求
(1)保证列车运行的安全。 (2)迅速、便利地运输旅客和货物。 (3)充分利用通过能力，经济合理地运用机车车辆。 (4)确保列车运行图具有一定的弹性。 (5)与列车编组计划和车站技术作业过程相协调。 (6)保证各站、各区段间工作的协调和均衡。 (7)合理安排乘务人员的作息时间，保证不超过规定
的一次连续工作时间标准。
4
第八章 列车运行图的编制
第二节 旅客列车运行图编制方法
一、编制顺序
1.先铺画客车，后铺画货车——先客车后货车 2.先编方案图，再编详图——先方案后详图 3.先编国际列车，再编国内列车——先国际后国内 4.先编直通列车，再编管内列车——先直通后管内 5.先编长途列车，再编短途列车——先长途后短途 6.先编快速列车，再编低速列车——先快车后慢车 7.先编基本图，再编分号图
1
第八章 列车运行图的编制
第一节 概 述
1.每隔一定时期，由于路网结构或运输需求的变化，要重新 编制运行图
（1）基本运行图 （2）各种分号运行图
2.全路编图工作会议
（1）运行图的编制和调整由铁道部统一指挥领导 （2）铁道部组织编图领导小组，指导各路局编图小组做好具体工作 （3）由运输、机务、车辆、工务、电务、计划等部门共同参加
当运行图上铺画的列车对数达到区间通过 能力利用率80%以上时，应从限制区间开始铺画 货物列车运行线。

第四篇列车运行图的编制

第四篇列车运行图的编制
（1）保证列车运行的安全。 （2）迅速、便利地运输旅客和货物。 （3）充分利用铁路通过能力，经济合理地运用机车车辆。 （4）应将区间通过能力利用率控制在一定的允许范围内， 确保列车运行图具有一定的弹性，以适应日常运输生产和 列车运行秩序变化的需要。 （5）列车运行图要与列车编组计划和车站技术作业过程 相协调，使列车运行线与车流很好地结合起来。 （6）保证各站、各区段间工作的协调和均衡。 （7）合理安排乘务人员的作息时间，保证不超过规定的 一次连续工作时间标准。
图4—8—6
图4—8—7
图4—8—8
二、编制客车方案需解决的问题
3．保证旅客列车运行与客运站技术作业过程的协调 由于旅客列车到发时刻的特殊要求，大客运站在一昼夜的
某一段时间内，往往出现列车密集到达或出发的情况。在 编制列运行方案时，列车密集到发的间隔时间应与车站 技术作业过程相协调，否则将不能保证车站正常接发列车。 大型客运站一般按方向设置候车室，因此同方向旅客列车 的始发间隔时间，也应考虑到旅客站舍的负担，以免造成 站内拥塞。
图4—8—9
三、铺画详图
根据旅客列车运行方案，按照上述各种列车的铺画顺 序，可在二分格运行图上详细铺画各种列车运行线，即所 谓铺画详图。在编制列车运行详图时，除国际联运的旅客 列车在国境站的接续时刻不得变更外，其他列车的运行时 刻尚可作小量必要的调整，以便创造更好的会让和运行条 件，与货物列车运行取得较好的配合。
图4—8—10
二、货物列车运行方案
2．列车运行图与车站技术作业过程的配合 在编制运行图时应力求使各方向列车在技术站均衡 到发，并使各方向改编列车和中转列车交错到开，为车 站创造均衡而有节奏的工作条件。 由于受旅客列车铺画位置的影响，以及为保证邻局、 邻区段货物列车有良好的运行条件，往往会造成货物列 车运行线在运行图上不能均衡排列，而在一段时间内产 生列车密集到开现象。在这种情况下，铺画运行图时应 注意符合下列要求：

2.2.2 列车运行图的编制方法[20页]

2.2.2 列车运行图的编制方法[20页]

五、列车运行图主要指标的计算
• （一）列车运行图编制质量的检查
• 列车运行图全部编制完成后，必须对运行图的编制质量进行全面的检 查。检查的主要内容有：
• (1)运行图上铺画的客货列车数是否符合所规定的任务； • (2)运行线的铺画是否符合规定的各项时间标准，列车的会让是否合理，
在中间站停车会让的列车数是否超过各该站现有的到发线数； • (3)摘挂列车的铺画是否满足区段管内列车辅画方案的要求； • (4)机车乘务组连续工作时间和机车在自外段所在站的停留时间是否符
三、列车运行图的编制方法
• (一)旅客列车开行方案 • 1、旅客列车开行方案，应根据预期客运市
场需求、现行列车运行图旅客列车实际利 用情况及线路通过能力确定。 • 2、动车组运用交路计划，应在满足动车组 开行方案和检查维修标准的基础上，努力 提高运用效率。
• 3、跨局和管内旅客列车开行方案、编组内 容和动车组运用计划，分别由国铁集团和 铁路局确定。
• 八、计算机编制列车运行图采用人机交互方式在 局域网上进行编制、调整。条件不具备或进行小 范围调整时，可采用单机编制。
• （1）跨局旅客列车运行方案，由国铁集团 组织有关人员成立方案小组具体负责编制； （2）管内旅客列车运行方案，由铁路局在 跨局旅客列车运行图的基础上进行编制。
(二)货物列车开行方案
• 1、列车运行图的货物列车编制对数，应以 货物列车编组计划为基础，适当考虑货运 量波动并结合现有线路通过能力确定。
• ★基本图的编制、调整和分号图的编制原 则上以会议的方式进行。
• ★列车运行图编制、调整及确定的相关事 项，以铁道部或铁路局的正式文电公布实 行。
• (一)基本图与分号图的概念
• 1、基本图是指经过重新编制或调整，正在 实施并持续到下次重新编制或调整为止的 列车运行图。调整后的基本图又称调整列 车运行图(简称调整图)。

列车运行图编制步骤及方法课件

列车运行图编制步骤及方法课件

C地区有轨电车运行图编制案例
背景介绍
编制原则
实施效果
编制流程
列车运行图编制的总结
列车运行图编制的概念
1
列车运行图编制的目的
2
列车运行图编制的内容
3
列车运行图编制的展望
01
智能化编制
02
精细化运营
03
综合性考虑
contents
目录
• 列车运行图编制概述 • 列车运行图编制步骤 • 列车运行图编制方法 • 列车运行图编制的优化与改进 • 列车运行图编制的实例分析 • 总结与展望
列车运行图定义
列车运行图定义
列车运行图是表示列车在铁路线 路上运行及在车站到发，或通过
时刻的线条图。
列车运行图的组骤 1. 收集车流数据，包括列车种类、数量、编组内容等。
2. 分析车流特点，确定列车运行线。
以车流为主导的编制方法
3. 根据车流具体情况，调整列车到达、出发及在区间运行的时间。
4. 完成列车运行图的编制。
特点：以车流为主导的编制方法更注重列车在区间内的运行，根据车流具体情况确定列车到 达、出发及在区间运行的时间，操作性强。
以车站为主导的编制方法
以车站为主导的编制方法
步骤 1. 收集车站作业计划，包括到发线运用方案、机车交路和运用计划等。 2. 分析车站作业特点，确定列车到达时间、出发时间及在站停留时间。
以车站为主导的编制方法
以效率为主导的编制方法
以效率为主导的编制方法
以效率为主导的编制方法
考虑旅客出行需求的优化
收集相关数据 确定列车运行条件
确定列车交路方案
分析客流与车流
选择合适的交路方案
根据分析结果，选择合适的列车交路 方案，包括列车编组、解体、取送车等。

第6章 列车运行图的编制

第6章 列车运行图的编制

第3节
分号列车运行图的编制
一、分号列车运行图的种类：
1.不同行车量的分号列车运行图；
2.施工分号列车运行图。
二、不同行车量的分号列车运行图：
1.编制方法：
（1）编制综合分号列车运行图；
（2）编制独立分号运行图；
三、施工分号运行图：
1.施工“空隙”的概念：
是指在列车运行图中，为区间或车站正线规定不放行列 车的一段时间。
通＝
n换算 n
＝
n普货 客 n客 快货 n快货 摘挂 n摘挂 n
四、货物列车运行详图的编制：
1.根据方案图铺画； 2.优先铺定期运行的快运货物列车和直达列车；
3.摘挂列车按区段管内货物列车铺画方案铺画；
4.铺画详图时应注意三个方面的问题：
保证行车安全和旅客乘降安全； 有效地利用区间通过能力； 提高货物列车旅行速度。
段内被旅客列车越行；
当在区段内不能避免越行时的措施：
尽可能将越行地点规定在有技术作业的车站上；
将越行地点规定在两相邻区间运行时分最小的车站上。
在旅客列车之后铺画货物列车时，尽量使客货列车之间
能够铺画交会的对向货物列车；
在单双线区段运行线的铺画：
从最困难的单线区间开始铺画列车运行线； 尽可能使列车的交会在双线区间内进行。
与该站的到发线数相适应。
在单线区段，如果通过能力有较大富余时（区间通过能力利用率在
70％以下）：从机车折返站开始成对地铺画； 目的：保证机车的良好运用。
区间通过能力利用率在80％以上时：从限制区间分别向其他区间顺
序铺画； 目的：为了有效地使用区间通过能力。
铺画在旅客列车之前的货物列车，应尽可能地避免在区

列车运行图编制30页PPT

列车运行图编制30页PPT

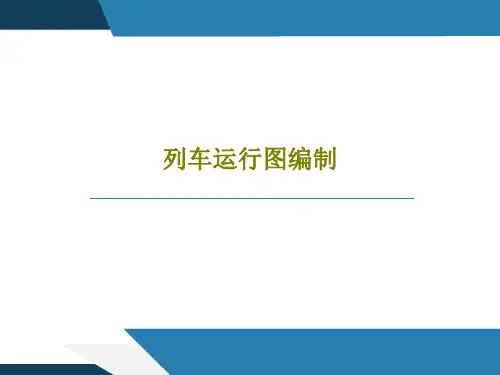

列车运行图编制
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真ห้องสมุดไป่ตู้、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

城市轨道交通运营管理《运行图的编制步骤》

城市轨道交通运营管理《运行图的编制步骤》
• ③ 拟定执行新图的技术组织措施。
• ④ 组织有关人员学习新图。
• ⑤ 根据新图的规定，组织各站段修订?行车上作细那么? • ⑥ 做好车辆和驾乘人员的调配工作。
第六页，共七页。
内容总结
运行图的编制步骤。按要求和编制目标确定编制列车运行图的本卷须知。征求调度部门、行车和客运部门、车辆部门意见，进行必要调整。根据列车运 行方案，铺画详细列车运行图，编制列车运行时刻表和编制说明。检查的主要内容有：运行图上铺画的列车数和折返列车数是否符合要求。列车运行线的铺 画是否符合规定的各项作业时间标准。列车乘务员的工作和休息时间是否符合规定的时问标准等。⑥ 做好车辆和驾乘人员的调配工作
第三页，共七页。
二列车运行图编制步骤
① 按要求和编制目标确定编制列车运行图的本卷须知。 ② 收集编图资料，对有关问题组织调查研究和试验。 ③ 编制列车运行方案。编制列车运行方案是解决全面布局问题。 ④ 征求调度部门、行车和客运部门、车辆部门意见，进行必要调整。 ⑤ 根据列车运行方案，铺画详细列车运行图，编制列车运行时刻表和编制说明。 ⑥ 编制分号运行图。除编制根本运行图外，为了适应客流量波动和人工驾驶需要，还
应编制双休日运行图、节假日运行图、大型活动运行图、人工驾驶运行图等分号运 行图。
第四页，共七页。
二列车运行图编制步骤
⑦列车运行图编制质量的检查。检查的主要内容有：运行图上铺画的列车数和折返列车 数是否符合要求；列车运行线的铺画是否符合规定的各项作业时间标准；换乘站的列车 到发密度是否均衡；列车乘务员的工作和休息时间是否符合规定的时问标准等。
⑧计算列车运行图指标。
⑨将编制完毕的列车运行图、时刻表和编制说明报有关部门审核批准执行。
第五页，共七页。
〔三〕实行新图前的准备工作

列车运行图编制步骤及方法

列车运行图编制步骤及方法
线区间运行图周期示意图，并计算这三个区间的平行运行 图通过能力。
运行线铺画方案为：
a—b区间：上、下行列车不停车通过车站而开出区间； b—c区间：下行列车不停车通过区间两端站； c—d区间：上、下行列车不停车通过车站而进入区间。
第1章 列车运行图
运行线铺画方案为：
a—b区间：上、下行列车不停车通过车站而开出区间； b—c区间：下行列车不停车通过区间两端站； c—d区间：上、下行列车不停车通过车站而进入区间。
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
连发运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
追踪运行图
第1章 列车运行图
1.2 列车运行图要素
1.2.1 概述
铺画时必须遵守的一些时间标准
列车运行图的要素有：
两种形式：一停一通和双停。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
二、会车间隔时间
一列停车，一列通过
两列都停车
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
三、同方向列车连发间隔时间 在单线或双线半自动闭塞区段，从列车到达或通过前 方邻接车站时起，至由车站向该区间再发出另一同方向列 车时止的最小间隔时间，称为同方向列车连发间隔时间。 四种形式，两种类型。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
车站间隔时间是指在车站上办理两列车的到达、出发 或通过作业所需要的最小间隔时间。
常用的车站间隔时间包括不同时到达间隔时间、会车 间隔时间、同方向列车连发间隔时间、同方向列车不同时 发到间隔时间和不同时到发间隔时间等几种。

列车运行图编制步骤及方法

列车运行图编制步骤及方法
3、按上下行方向列车数目的不同
单线成对平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
3、按上下行方向列车数目的不同
单线不成对运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
连发运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
N平＝144307 60 37.3
第1章 列车运行图
【练习】
根据下表资料，合理铺画会车方案图，计算M—N单线半自闭区段平行运 行图通过能力。
第1章 列车运行图
第1章 列车运行图
1.3 铁路区段通过能力 1.3.2 平行运行图通过能力
（2）区段内有技术需要停车站 单向停车站：
第1章 列车运行图
小时格运行图
第1章 列车运行图
1.1 概述
1.1.2 列车运行的图解表示方法
列车运行图中横线（车站中心线）位置的确定： 按 区 间 运 行 时 分 比 例 确 定
第1章 列车运行图
1.1 概述 1.1.2 列车运行的图解表示方法
列车运行图的填记方法：
a3
4
5
4
7
6
b
6
6
72
c
7
92
1
8
3
8 4
d
4、按同方向列车运行方式的不同
追踪运行图
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
铺画时必须遵守的一些时间标准
列车运行图的要素有： （1）列车区间运行时分； （2）列车在中间站的停站时间； （3）机车在基本段和折返段所在站的停留时间标准； （4）列车在技术站、客运站和货运站的技术作业过程及其主要作业时间标 准； （5）车站间隔时间； （6）追踪列车间隔时间。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（1）列车区间运行时分；
（2）列车在中间站的停站时间；
（3）机车在基本段和折返段所在站的停留时间标准；
（4）列车在技术站、客运站和货运站的技术作业过程
及其主要作业时间标准；
（5）车站间隔时间；
（6）追踪列车间隔时间。
第1章 列车运行图
1.2 列车运行图要素 运行时分是指列车在两相邻车站或线路所之 间的运行时间标准。
二、列车在中间站的停站时间
（1）技术作业需要停站时间； （2）客货运作业需要停站时间； （3）会车和越行。
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
三、机车在基本段和折返段所在站停留时间标准
机车在基本段和折返段所在站停留时间标准，取决于 机车类型和机车交路方式。
机车在基本段和折返段所在站办理必要作业所需要的 最小时间，称为机车在基本段和折返段所在站的停留时间 标准。
l进
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
二、会车间隔时间 会
在单线区段，自列车到达或通过车站时起，至由该站 向同一区间发出另一对向列车时止的最小间隔时间，称为 会车间隔时间。
两种形式：一停一通和双停。
SUCCESS
THANK YOU
2019/9/19
第1章 列车运行图
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
一、列车区间运行时分
列车区间运行时分按车站中心线或线路所通过信号机 之间的距离计算；
列车区间运行时分应按各种列车和上下行方向分别查 定；
列车区间运行时分应按列车在区间两端站停车与不停 车通过分别查定。
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
1.1 概述 1.1.3 列车运行图的分类
2、按列车运行速度的不同
单线非平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
3、按上下行方向列车数目的不同
单线成对平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
3、按上下行方向列车数目的不同
单线不成对运行图
的一种图解形式。
a3
4
5
4
7
时间
6
b
6
6
72
c
7
92
d
2
1
8
3
8 4
车站中心线（空间）
5 十分格运行图
第1章 列车运行图
1.1 概述 1.1.2 列车运行的图解表示方法
二分格运行图
小时格运行图
第1章 列车运行图
1.1 概述
1.1.2 列车运行的图解表示方法
列车运行图中横线（车站中心线）位置的确定： 按 区 间 运 行 时 分 比 例 确 定
1.1 概述 1.1.3 列车运行图的分类
1、按区间正线数目不同分
双线成对平行运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
1、按区间正线数目不同分
单双线运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
2、按列车运行速度的不同
单线成对平行运行图
第1章 列车运行图
第1章 列车运行图
1.1 概述 1.1.2 列车运行的图解表示方法
列车运行图的填记方法：
a3
4
5
4
7
6
b
6
6
72
c
7
92
1
8
3
8 4
1、时刻 2、运行线的表示 3、列车车次
d
2
5
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
1、按区间正线数目不同分
单线成对平行运行图
第1章 列车运行图
常用的车站间隔时间包括不同时到达间隔时间、会车 间隔时间、同方向列车连发间隔时间、同方向列车不同时 发到间隔时间和不同时到发间隔时间等几种。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
一、不同时到达间隔时间 不
在单线区段，来自相对方向的两列车在车站交会时， 从某一方向列车到达车站时起，至相对方向列车到达或通 过该站时止的最小间隔时间，称为不同时到达间隔时间。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
连发运行图
第1章 列车运行图
1.1 概述 1.1.3 列车运行图的分类
4、按同方向列车运行方式的不同
追踪运行图
第1章 列车运行图
1.2 列车运行图要素
1.2.1 概述
铺画时必须遵守的一些时间标准
列车运行图的要素有：
第1章 列车运行图

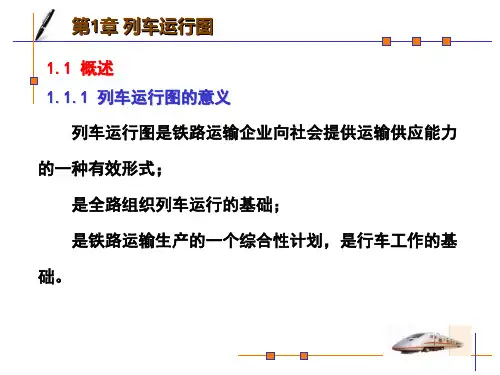

1.1 概述 1.1.1 列车运行图的意义
列车运行图是铁路运输企业向社会提供运输供应能力 的一种有效形式；
是全路组织列车运行的基础； 是铁路运输生产的一个综合性计划，是行车工作的基 础。
第1章 列车运行图
1.1 概述
1.1.2 列车运行的图解表示方法
列车运行图是运用坐标原理来表示列车运行时空过程
两种形式：一停一通和双停。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
一、不同时到达间隔时间 不
一列停车，一列通过
两列都停车
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
一、 不不同时到达间隔时间
不

t作业

0.06
0.5l列
l确 l制 v进
1.2 列车运行图要素 1.2.2 车站间隔时间
二、会车间隔时间
一列停车，一列通过
两列都停车
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
三、同方向列车连发间隔时间 在单线或双线半自动闭塞区段，从列车到达或通过前 方邻接车站时起，至由车站向该区间再发出另一同方向列 车时止的最小间隔时间，称为同方向列车连发间隔时间。 四种形式，两种类型。
（1）在到发场内办理各种列车作业的时间标准； （2）在驼峰或牵出线上解体和编组列车的时间标准； （3）旅客列车车列在配属段、折返段所在站的停留时 间标准； （4）货运站办理整列或成组装卸作业时间标准。
第1章 列车运行图
1.2 列车运行图要素 1.2.2 车站间隔时间
车站间隔时间是指在车站上办理两列车的到达、出发 或通过作业所需要的最小间隔时间。
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
三、机车在基本段和折返段所在站停留时间标准 机车在折返段所在站的停留时间标准：
t折＝t到达 t入段 t整备 t出段 t出发
第1章 列车运行图
1.2 列车运行图要素 1.2.1 概述
四、列车在技术站和客货运站的技术作业时间标准
