供配电工程期末考试复习资料一、填空题1．电力用户配电变压器一次侧额定电压等于电网额定电压;二次侧额定电压高于二次电网额定电压 5%~10% ;主要补偿线路电压损失..2.用电设备的额定电压等于电网额定电压..发电机额定电压比同级电网额定电压高 5% ;用于补偿线路电压损失 .. 3．在我国电力系统中;110kV以上高压系统;为降低绝缘要求;多采用中性点直接接地方式..1kV以下的低压配电系统;考虑到单相用户的使用;中性点通常为直接接地方式.. 4．中性点不接地电力系统发生一相接地故障时;中性点对地电压为相电压 ;非故障相对地电压线电压 ;但线电压大小及对称性不变 ;三相电气设备可继续工作2小时 ..5. 10kV供电系统广泛采用中性点不接地系统;当系统发生单相接地故障时;线电压不变 ;三相电气设备继续工作 ..但流过故障点的接地电流数值较大时;就会在接地点间产生断续电弧引起过电压 ;损害另外一相绝缘;可能发展成为两相短路故障..因此该系统应当装设绝缘监测装置;必要时还可装设单相接地保护..6．在中性点不接地的10kV电力系统中;电气设备的绝缘要求必须按线电压电压考虑..若单相接地电容电流超过规定;会产生稳态电弧致使电网出现过电压 ;危及电气设备安全;此时应采取中性点经消弧线圈或不接地的运行方式..7．电力用户10kV供电系统多采用中性点不接地方式；220/380V 多采用中性点直接接地方式;以利于有利于单相供电设备 ..8. 我国电力系统常用的中性点接地方式有中性点不接地;中性点经消弧线圈接地;中性点经直接接地或经小电阻接地..中性点接地方式的选择主要取决于单相接地时供电的连续工作及绝缘等因素..9．中性点不接地的电力系统在正常运行时;各相对地电容电流对称 ;各相对地电压为相电压 ..当发生一相接地故障时;线间电压不变 ;故障相电容电流增大到原来的 3倍 ..10．安全、可靠、经济、优质是对用户供电系统的基本要求..11.根据规范;一级负荷应由两个独立电源电源供电;二级负荷一般应由两路电源供电;三级负荷一般由一路电源供电..二、简答题1．中性点不接地系统在一相接地时有何特点 P72．低压TN系统与TT系统有何异同 P10-P123．什么是低压TN系统 TN系统有几种形式 P104．什么是低压配电TN-S系统作图示意..P11第二章自测题一、填空题1．计算电流是指线路中持续时间 30分钟的最大负荷电流;而尖峰电流是指线路中持续时间 1~2s 的最大负荷电流..按发热条件选择供电系统各元件应采用计算电流 ;而整定过电流保护动作电流则采用尖峰电流 ..2．并联电容器的补偿方式分为三种: 高压集中补偿、低压集中补偿、和分散就地补偿 ..由于电力负荷的变动性;低压并联电容器组的投切方式一般采用低压集中补偿方式..3．计算负荷是根据已知用电设备组逐步向电源进线侧计算逐级计算法确定的;预期不变的持续假想负荷..条件选择供电系统元件的依据..二、计算题1．某用户10/0.38kV变电所供电给5个回路：1回路P N=230kW;K d=0.2;cosφ＝0.6；2回路P N=800kW;K d=0.4;cosφ＝0.7；3回路P N=720kW;K d=0.5;cosφ＝0.8；4回路P N=540kW;K d=0.5;cosφ＝0.7；5回路计算负荷150kW+j120kvar..1试求低压母线总计算负荷P c、Q c、S c、I c KΣ＝0.9；2为使功率因数不小于0.9;则需在低压侧进行补偿的无功容量是多少2．某用户10/0.38kV变电所设有一台变压器;已知低压侧计算负荷为650kW+j800kvar..按规定;高压侧功率因数不得低于0.9..1求补偿前高压侧总计算负荷P c、Q c、S c、I c、cosφ2求在低压侧装设的无功补偿容量Q NC有多大3所选变压器容量S有何变化NT3．某车间380V线路上接有如下设备：冷加工机床电动机7.5kW×3台、4kW×8台、3kW×17台、1.5kW×10台K d＝0.2、cosφ＝0.5；吊车电动机18kW×1台;ε＝15％K d＝0.7、cosφ＝0.7；通风机组1.5kW×2台K d＝0.8、cosφ＝0.8；试1求线路上的计算负荷P c、Q c、S c、I c取K∑=0.93..2若将线路上功率因数提高到0.9;则应安装的无功补偿容量有多大4．某工厂10kV高压配电所供电给4个10/0.4kV车间变电所..已知车间1设备容量P N＝1500kW、K d＝0.6、cosφ＝0.8；车间2设备容量P N＝900kW、K d＝0.7、cosφ＝0.75；车间3设备容量P N＝700kW、K d＝0.5、cosφ＝0.9；车间4设备容量P N＝500kW、K d＝0.6、cosφ＝0.8..试1计算高压配电所总计算负荷P c、Q c、S c、I c KΣ＝0.9;考虑车间变压器损耗.. 2若要求各车间变电所分组补偿使高压侧功率因数达0.9以上;试以车间1为例计算出低压无功补偿容量的大小..6. 某厂10/0.38kV车间变电所供电给3个回路：1回路电动机组;设备总容量2000kW K d＝0.25、cosφ＝0.7；2回路为2台行车;设备总容量14.6kW ε ＝15％ ;K d＝0.85、cosφ＝0.7；3回路为单相电阻炉;容量分别为25kW、10kW、18kW K d＝0.7、cosφ＝1..低压母线上接有补偿电容器组10组;每组15kvar..试1计算该车间变电所0.38kV侧的计算负荷P c、Q c、S c、I c KΣ＝0.93..2计算该车间变电所10kV侧的计算负荷P c、Q c、S c、I c..第三章自测题一、计算题2．某用户变电所装有一台S9-1000/10/0.4kV变压器U k%=6..由上级变电所采用一条5km长的10kV架空线路x0=0.4Ω/km供电..已知上级变电所出口处短路容量为500MVA;试1计算供电系统中各主要元件的电抗标幺值；2计算变压器高压侧k-1处的三相短路电流I k;i sh;I sh;I∞;3计算变压器低压侧k-2处的三相短路电流I k;I∞..3．某厂10/0.38kV车间变电所装有一台S9-800变压器U k%=4.5..由厂10kV 高压配电所通过一条0.5km长的10kV电缆x0=0.10Ω/km供电..已知高压配电所母线处三相短路电流I k为2.86kA;试1计算供电系统中各主要元件的电抗标幺值；2计算变压器高压侧k-1处的三相短路电流I k;i sh;I sh;I∞;3计算变压器低压侧k-2处的三相短路电流I k;I∞..4．某用户10/0.38kV变电所装有两台SCB10-800变压器;U k%=6..采用一条3km长的10kV电缆供电;x0=0.08Ω/km..已知上级变电所出口处三相短路容量 300～400MVA;试1计算供电系统中各主要元件的电抗标幺值；2计算变压器高压侧k-1处的最大三相短路电流I k;i sh;I sh;I∞;3计算两台变压器分列远行时低压侧k-2处的最小三相短路电流I k;I∞.. 第四章自测题一、填空题1．对一般电器;短路动稳定校验条件是 P55公式3-28 ;热稳定校验条件是 P58公式3-29 ..2．高压隔离开关的功能主要是隔离高压电源 ;但不允许带负荷操作..高压断路器在线路正常时;可用来通断一定的短路电流 ;在线路故障时;用来自动跳闸;切除短路故障 ..3.电流互感器二次侧在工作时不能开路 ;否则铁心磁通剧增 ;温升剧增 ..更为严重的是;二次侧将感应出危险的高压 ..4．熔断器在线路过负荷或短路时;能利用其熔体溶化 ;来切断故障;其保护特性具有工作特性特性..二、简答题1．如何选择和校验高压断路器 P702．高压断路器有何功能与高压负荷开关有何区别 P63-P673. 电流互感器有何功能为什么在工作时;其二次侧不能开路P78-P794. 如何选择校验低压配电线路保护用低压断路器 P98-P995. 什么是低压配电系统的接地故障可采取哪些保护措施 P946. 低压断路器有何功能与低压负荷开关有何区别 P717. 如何选择校验保护变压器的高压熔断器 P718. 电压互感器有何功能若要反应一次系统的零序电压;则电压互感器要接成什么接线方式 P789. 电流互感器常用接线有几种各适用于什么场合 P79三、计算题1．有一条380V电动机配电线路技术数据如下：电动机容量37kW;额定电流70A;直接启动电流倍数为7；线路相线截面为35mm2;25℃时允许载流量为107A;热稳定系数为115;线路三相短路电流为9kA;单相短路电流为3kA..初选保护用低压断路器型号为CM1-100/3;热电磁式脱扣器额定电流I n即长延时脱扣动作电流有50A、80A、100A待定;瞬时脱扣动作电流为12I n;动作时间0.02s;额定短路运行分断能力25kA..试1整定断路器脱扣器动作电流；2校验断路器过电流保护动作灵敏度是否满足要求；3校验断路器开断能力是否合格；4校验断路器过电流保护是否与线路配合；3．某380V TN-C 线路由A点向B、C两点负荷树干式供电..已知AB线段长100m、BC线段长50m..B点负荷为40kW+j30kvar；C点负荷为30kW+j30kvar..线路拟采用VV22-0.6/1-3×70+1×35电缆埋地敷设;允许载流量195A;r0=0.291Ω/km、x0=0.069Ω/km;热稳定系数115..B点三相短路电流12kA;C点单相短路电流4kA..线路首端保护用断路器长延时脱扣器动作电流为160A;瞬时脱扣器动作电流1600A;动作时间0.02s;线路允许电压损失△u al%=5..试1校验该线路选择是否满足发热条件；2校验该线路选择是否满足电压损失条件；3校验该线路选择是否满足短路热稳定条件 ..第五章自测题一、填空题1．变配电所电气主接线是表示电能输送和分配线路电路;对其基本要求是安全、可靠、灵活和经济..2．高压配电网的典型接线方式有放射式、树干式和环式 ..低压配电网除上述三种方式外;还有一种链式 ..二、简答题1．对变电所电气主接线有何基本要求并作简要解释.. P1052. 双回线路－变压器组单元接线和单母线分段接线这两种电气主接线在安全性、可靠性、灵活性和经济性等方面有何不同 P110-P112三、计算题1．某用户10/0.38kV总计算负荷为1100kVA;功率因数已补偿至0.92;其中一二级负荷为650kVA..采用两路10kV电源供电一用一备..试1试选择变电所主变台数及容量；2设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..2.某用户10kV变电所总计算负荷为1000kW;功率因数0.92;其中二级负荷占总负荷的50％;两路10kV电源可同时供电..试1试选择变电所主变台数及容量；2设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..3．某用户10/0.38kV变电所装有一台SCB10-630/10/0.4kV变压器;采用一路10kV电源供电;用户自备有低压柴油发电机组一台;容量180kW;作为二级负荷的备用电源..1根据规范;该供电方案是否合理2设计出该变电所10kV侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所0.38kV侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..4.某用户10kV变电所装有4台10/0.4kV变压器;每两台变压器二次侧相互联络;采用两路10kV电源;可同时工作互为备用..1设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；2设计出该变电所其中相互联络的两台变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..5．某工厂拟设1座10kV配电所和4座10/0.38kV车间变电所;所有车间变电所只设1台变压器..工厂由上级变电所采用10kV专线供电;并可从附近公共电网取得一回10kV备用电源..试1设计出该工厂10kV配电所电气主接线图;并简要说明其基本形式和各开关柜的用途；2设计出某车间变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..6.某用户拟建一座10kV变电所;总计算负荷为1200kVA;功率因数0.92;其中二级负荷为500kVA..由附近地区变电所采用1路10kV专线供电..试1选择变电所主变台数及容量；2设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..7. 某用户设有3个车间变电所;其中1号车间变电所装有两台变压器;容量为800kVA;其余变电所变压器容量分别为500kVA、630kVA;全厂设有一座10kV高压配电所;两路高压电源一用一备..已知1号车间变电所有部分二级负荷;其余车间变电所均为三级负荷..试1确定由高压配电所至各车间变电所的高压配电网接线形式；2设计出高压配电所电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出1号车间变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..第六章自测题一、填空题1．变电所的信号装置按用途可分为有位置信号、事故信号、预告信号三种..2．二次接线按功能分有操作电源回路电气测量回路与绝缘监视装置、高压断路器的控制和信号回路、中央信号装置、继电保护回路以及自动化装置等..3. 小型变电所交流操作电源可从所用变压器或电压互感器取得;但其可靠性受一次系统影响;一般不能直接作为保护的电源;对这种保护通常采用操作方式..二、简答题1．什么是操作电源对其有何要求2. 什么是二次接线与一次接线有何联系第七章自测题一、填空题1．继电保护装置应满足选择性、速动性、可靠性和灵敏度等基本要求..2．过电流保护装置的选择性是通过动作时限按阶梯原则整定获得;其时限特性有定时限过电流保护和反时限过电流保护两种..3. 差动保护是反应变压器两侧故障时产生的不平衡电流而动作的保护装置;当变压器外部短路时;保护变压器的匝间短路;其保护区在变压器一'二次侧所装电流互感器之间 ..二、简答题根据变压器的故障种类及不正常运行状态;变压器一般应设哪些保护P163第八章自测题一、填空题1 SCADA的中文意思是___电网监视控制和数据采集系统___..2．配电自动化主要包含__配电网SCADA系统__、_地理信息系统__、和 __需方管理__等方面..3. 与常规二次系统相比;变配电所综合自动化系统具有功能综合化 ;结构微机化 ;操作监视屏幕化 ;运行管理智能化等优点..二、简答题什么是变配电所的综合自动化 P188第九章自测题一、填空题1．等电位联结是将建筑物电气装置的各外露可导电部分和电气装置外的其他金属可导电部分电位基本相等的一种电气联结;其作用在于_显着降低人体接触电压__ 和_有效消除来自外部的危险电压__..2．雷电在输电线路上产生的冲击波到达变电所时;会产生折射和反射现象;作用在变压器上的电压波值为入射波的 2 倍..3. 雷电对变配电装置的危害可分为三种形式：直接雷击、间接雷击和高压电位引入 ..通常采用避雷针来防护 ;采用避雷器来防护 ______ ..4. 雷电流是一个幅值很大 ;陡度很高的冲击波电流;变电所采用一段进户电缆可以降低雷电流陡度 ..二、简答题1. 避雷器有何功能应如何选用和安装 P2062. 什么是接地按其功能不同可分为几种 P196-P197接地是为保证设备正常工作和人身安全而采取的一种. 保护接地、工作接地、防雷接地、屏蔽接地、防静电接3. 什么是安全保护接地低电压配电系统中的安全保护接地形式有哪几类 P197第十章自测题一、填空题1．决定供电电压质量的主要指标有电压偏差、电压波动、__高次谐波_和三相不平衡..对于用户供电系统;电压调节主要从降低电压线路损失和调整变压器分接头两方面入手..2．电压偏差是指电网实际电压与额定电压之差..电压损失是线路与之差..3．电压波动是指电压在系统电网中作快速短时的变化 ;是由于__负荷急剧变动的冲击负荷所引起的..二、简答题配电变压器对电压偏差有何影响。

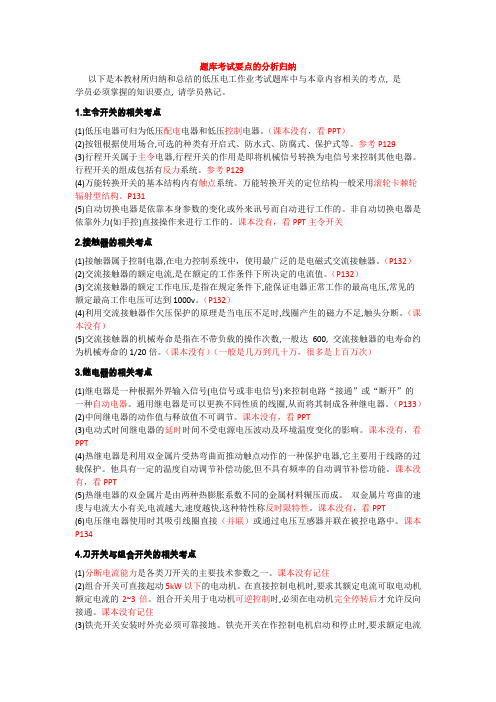

题库考试要点的分析归纳以下是本教材所归纳和总结的低压电工作业考试题库中与本章内容相关的考点, 是学员必须掌握的知识要点, 请学员熟记。

1.主令开关的相关考点(1)低压电器可归为低压配电电器和低压控制电器。

（课本没有，看PPT）(2)按钮根据使用场合,可选的种类有开启式、防水式、防腐式、保护式等。

参考P129(3)行程开关属于主令电器,行程开关的作用是即将机械信号转换为电信号来控制其他电器。

行程开关的组成包括有反力系统。

参考P129(4)万能转换开关的基本结构内有触点系统。

万能转换开关的定位结构一般采用滚轮卡棘轮辐射型结构。

P131(5)自动切换电器是依靠本身参数的变化或外来讯号而自动进行工作的。

非自动切换电器是依靠外力(如手控)直接操作来进行工作的。

课本没有，看PPT主令开关2.接触器的相关考点(1)接触器属于控制电器,在电力控制系统中，使用最广泛的是电磁式交流接触器。

（P132）(2)交流接触器的额定电流,是在额定的工作条件下所决定的电流值。

（P132）(3)交流接触器的额定工作电压,是指在规定条件下,能保证电器正常工作的最高电压,常见的额定最高工作电压可达到1000v。

（P132）(4)利用交流接触器作欠压保护的原理是当电压不足时,线圈产生的磁力不足,触头分断。

（课本没有）(5)交流接触器的机械寿命是指在不带负载的操作次数,一般达600, 交流接触器的电寿命约为机械寿命的1/20倍。

（课本没有）（一般是几万到几十万，很多是上百万次）3.继电器的相关考点(1)继电器是一种根据外界输入信号(电信号或非电信号)来控制电路“接通”或“断开”的一种自动电器。

通用继电器是可以更换不同性质的线圈,从而将其制成各种继电器。

（P133）(2)中间继电器的动作值与释放值不可调节。

课本没有，看PPT(3)电动式时间继电器的延时时间不受电源电压波动及环境温度变化的影响。

课本没有，看PPT(4)热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器,它主要用于线路的过载保护。

《建筑供配电技术》（第2版） 分章习题及解答 第一章1-1试确定下图所示供电系统中线路WL1和电力变压器T1、T2和T3的额定电压。

解：从图中可见，发电机G 的额定电压为10.5kV ；查《建筑供配电与照明》一书中依据GB156-2007《标准电压》做出的表1-2, 可知，与发电机G 直接相连的线路的额定电压应为10kV 。

再分别根据T1两端线路的额定电压查表1-2, 即可确定变压器T1的额定电压应为10 kV / 0.4kV 。

再根据T2两端（发电机G 和线路）的电压, 再查《建筑供配电与照明》一书的表1-2, 即可确定变压器T2的额定电压应为10.5kV / 38.5kV 。

再根据T3两端线路的额定电压查表1-2, 即可确定变压器T3的额定电压应为35 kV / 10.5kV 。

答案为：WL1----10kV; T1----10 kV / 0.4kV; T2----10.5kV / 38.5kV; T3----35 kV / 10.5kV 。

1-2 某10kV 电网，架空线路总长度为50 km ，电缆线路总长度为20 km 。

试求此中性点不接地的电力系统中发生单相接地时接地电容电流，并判断此系统的中性点需不需要改为经消弧线圈接地？ 解：将有关数据代入公式（1-3）：I C ＝350)35(cab oh N l l U +＝=21.4A我国3～66k V 的电力系统，大多数采用中性点不接地的运行方式。

只有当系统单相接地电流大于一定数值时（3～10kV ，大于30A 时；20kV 及以上，大于10A 时）才采取中性点经消弧线圈（一种大感抗的铁心线圈）接地。

110kV 以上的电力系统，则一般均采取中性点直接接地的运行方式。

现在， I c =21.4A 故不需要改为经消弧线圈接地。

1-3．画出相量图来分析说明；B 相接地故障时的中性点不接地电力系统将发生哪些变化？解：画出B 相接地故障时的中性点不接地电力系统之相量图如下，可见将发生以下变化：1．'B U ∙=0；2．∙'AU 和∙'CU 的数值分别增大到A U ∙和C U ∙的 3倍；3．B I =3CO I ；4．中性点位移，其值为相电压。

《供配电系统设计规范》ＧB5００5２/95第一章总则..................................................................................................... 错误!未定义书签。

第二章负荷分级及供电要求......................................................................... 错误!未定义书签。

第三章电源及供电系统................................................................................. 错误!未定义书签。

第四章电压选择和电能质量ﻩ错误!未定义书签。

第五章无功补偿ﻩ错误!未定义书签。

第六章低压配电............................................................................................. 错误!未定义书签。

附录一名词解释........................................................................................... 错误!未定义书签。

第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策,做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。

第1.0.2条本规范适用于１10KV及以下的供配电系统新建和扩建工程的设计。

第1.0.3条供配电系统设计必须从全局出发，统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

第一章习题一、填空题1.一般110kv以上电力系统均采用中性点直接接地的运行方式。

6-10kv电力系统一般采用中性点不接地的运行方式。

2.变电所用以变换电能电压、接受电能与分配电能，配电所用以接受电能和分配电能。

3.低压配电网采用三种中性点运行方式，即TN系统、TT系统、IT系统。

4.低压配电TN系统又分为三种方式，即TN-C、TN-S、TN-C-S。

5.N线称为中性线，PE线称为保护线，PEN称为保护中性线。

6.一般工厂的高压配电电压选择为6~10kv,低压配电电压选择为380v。

7.车间变电所是将6~10kv的电压降为380v，用以对低压用电设备供电。

8.一级负荷要求由两个独立电源供电，二级负荷要求由两个回路供电。

二、选择题1.我国低压配电系统常用的中性点连接方式是（ B ）。

A、TT系统B、TN系统C、IT系统2.工厂低压三相配电压一般选择（ A ）。

A、380VB、220VC、660V3.图1.20所示的电力系统，变压器T3一次侧额定电压为（ A ），二次侧额定电压为（ B ）。

A、110KvB、121kVC、10.5 kVD、11 Kv4.车间变电所的电压变换等级一般为（ C ）。

A、把220V~550 kV降为35~110 kVB、把35V~110 kV降为6~10 kVC、把6V~10 kV降为220/380 V5.单台变电所容量一般不超过（ B ）。

A、500kVAB、1000kVAC、2000kVA6.6~10kV系统中，如果发生单相接地事故，可（B）A.不停电，一直运行B.不停电，只能运行2个小时C.马上停电7.选择正确的表示符号填入括号内。

中性线（A），保护线（B），保护中性线（C）。

A. NB. PEC. PEN8.请选择下列设备可能的电压等级：发电机（B），高压输电线路（D），电气设备（A），变压器二次侧（E）。

A.10KVB.10.5KVC. 380KVD. 220KVE. 11KV9.对于中、小型工厂，设备容量在100~2000KW，输送距离在4~20km以内的，可采用（B）电压供电。
