变频器用户使用手册(YVF2 YVP等变频电机)

LPMV系列高压变频调速系统用户使用说明书（V1）江苏力普电子科技有限公司2008序言非常感谢您选用江苏力普电子科技有限公司的LPMV高压变频调速系统！为充分发挥本产品的卓越性能，并确保使用者和设备的安全，在使用该设备之前，请您详细阅读本手册。

本使用手册为随机配送的附件，使用后请务必妥善保管，以备今后对变频器进行检修和维护时使用。

如您对LPMV系列产品的使用存在其它任何疑问或有特殊要求时，请随时联络本公司，我们将竭诚为您服务！本手册内容如有变动，恕不另行通知。

同时，本公司还有系列化的隔爆型矿用皮带机变频器等产品，欢迎垂询、选购！江苏力普电子科技有限公司目录一．安全使用说明31.1．安装41.2．配线41.3．操作41.4．维护5二．产品介绍52.1．LP-MV变频调速系统特点52.2．LPMV变频调速系统原理72.3．LPMV变频调速系统性能指标122.4．LPMV变频调速系统系列型号说明132.5．LPMV变频调速系统适用范围13 三．运输贮存及安装配线143.1．运输贮存说明143.2．机械安装143.2.1 环境要求143.2.2 柜体安装说明153.3．电气安装153.3.1 电气安装注意事项153.3.2 主回路配线163.3.3 控制电路配线163.3.4 典型应用接线图18四．变频调速系统标准操作说明204.1．柜门按钮和开关说明204.2．控制界面204.3．参数设定274.3.1基本参数设定274.3.2高级参数设置284.3.3厂家参数设定354.4．变频调速系统控制方式切换354.4.1 本地控制354.4.2 远程DCS控制354.5．变频调速系统运行模式364.5.1 开环运行364.5.2 闭环运行364.5.3 正常停机364.5.4 紧急停机364.6．报警解除与故障复位374.6.1 报警解除374.6.2 故障复位374.7．变频调速系统正常操作步骤374.7.1本地控制、数字给定、开环运行374.7.2本地控制、模拟给定、开环运行384.7.3本地控制、数字给定、闭环运行394.7.4本地控制、模拟给定、闭环运行404.7.5远程控制、数字给定、开环运行414.7.6远程控制、模拟给定、开环运行424.7.7远程控制、模拟给定、闭环运行434.8．操作注意事项44五．故障对策及异常处理445.1可能出现异常及其处理455.2 故障复位47六．保养和维护476.1 日常检查与保养476.2 易损部件的检查与更换486.3 保修49附录1.柜内电气元件说明49附录2.功能参数简表50F0：基本参数50F1：辅助运行51F2：开环控制52F3：端子及通信53F4：保护功能56F5：电机参数57F6：闭环控制57附录3.LPMV系列变频调速系统规格参数59一．安全使用说明符号定义说明：“注意”标识。

变频器操作指导书➢变频控制箱使用ABB 30kW 变频器；操作人员需进行培训合格后方可操作。

➢本操作指导书仅作为振动测试常规操作指导说明，如需使用变频器其他功能，请查看ACS510-01变频器用户手册。

一、变频器控制箱说明外部图内部图电源灯（POWER SUPPLY）——接通外部电源时点亮风机运行指示灯（FAN RUNNING）故障灯（FAN FAULT）——电机或变频器故障、变频器设置错误时报警正转/反转（SELECTOR FORWARD /REVERSION）——电机或风机旋转方向选择运行（START BUTTON）——启动测试电机停止（STOP BUTTON）——按停测试电机调速旋钮（FREQUENCY ADJUST）——调节输出频率总开关（MAIN SWITCH）——变频器电源开关急停按钮（EMERGENCY STOP）——紧急停机二、配套电缆1、4*4电缆——5米：允许长期负载电流为25~32A，电机7.5kW或以下；2、6*4电缆——5米：允许长期负载电流为32~40A，电机15kW或以下；3、16*4电缆——5米：安全载流量为80A，电机30kW或以下。

三、操作说明四、控制盘设置说明1、变频器自带控制盘START –启动变频器。

STOP –停止变频器。

Up –向上翻动菜单或列表；如果参数被选择，增加参数值。

Down –向下翻动菜单或列表；如果参数被选择，减少参数值。

LOC/REM –本地控制（LOC）及远程控制（REM）切换。

DIR –改变变频器的旋转方向。

EXIT/RESET –退出菜单；不存储所改变值。

MENU/ENTER –进入菜单；存储新设定值。

2、控制盘操作——设置最大输出频率●通电开启变频器后，确认变频器处于远程控制模式（左上角显示REM），如不是REM，可按LOC/REM键转换。

●使用参数模式设置变频器最大输出频率：a)按下MENU/ENTER键，进入可选模式菜单b)使用上/下箭头键进入“PAr”（参数模式）c)按下MENU/ENTER键，进入参数组选择菜单d)使用上/下箭头键进入所要的参数组，“20”e)按下MENU/ENTER键，使用上/下箭头键选择所需的代码，“2008”f)按MENU/ENTER键并保持2秒钟，至参数值下出现SET 字样。

ABB变频器使用说明一、变频器的安装1. 在安装ABB变频器之前，首先需要确保电源已经断开，并且遵循相关安全操作规程。

2. 将变频器正确地连接到电源和电机，确保电源线、控制线和信号线等都连接正确。

安装过程中要确保连接牢固，防止电缆出现松动或接触不良的情况。

二、变频器的参数设置1. 在ABB变频器上设置合适的参数是正确运行设备的关键。

首先，需要根据实际需求设置变频器的工作模式（速度控制或扭矩控制）、电机类型（三相异步电机或直流电机）、额定功率、额定电流等参数。

2. 根据设备的负载特性，可以调整输出频率、输出电流、输出电压等参数，以实现最佳的设备性能和效率。

三、变频器的操作控制1. 启动和停止：在ABB变频器上有相应的按钮，可以手动启动和停止电机。

此外，还可以通过外部控制信号（如按钮、开关）来控制电机的启停。

2. 运行模式切换：ABB变频器可以实现不同的运行模式切换，如手动自动切换、远程本地控制切换等。

通过相关设置和控制信号的切换，可以方便地实现不同模式的切换。

3. 速度调节：ABB变频器可以通过调整输出频率来控制电机的转速。

可以通过控制按钮、外部控制信号或连接到计算机的HMI（人机界面）来实现速度的精确控制。

四、变频器的故障排除1. 在使用ABB变频器时，如果出现故障，需要及时进行排除。

常见的故障包括过载、过热、短路等。

在排除故障之前，务必断开电源，并遵循相关安全操作规程。

2. 可以通过ABB变频器的显示屏、指示灯和报警信息来分析故障原因。

根据显示的信息进行相应的操作和维修。

五、变频器的维护保养1. 定期检查变频器的连接线路，确保电缆连接良好，没有松动或接触不良的情况。

2. 定期清洁变频器的外壳，防止尘埃积聚影响散热。

3. 定期检查变频器的散热器，确保其畅通无堵塞，保证其散热效果。

4. 定期检查变频器的风扇运行情况，确保其正常工作。

5. 定期检查变频器的内部电路和电子元件，确保没有损坏和老化。

总结：以上就是ABB变频器的使用说明。

变频调速专用异步电动机使用维护说明书大连钰霖电机有限公司一、概述YVP、YVP2系列电机是变频调速电动机，采用独立的全封闭外表轴向轴流风机对电机强迫冷却，外壳防护等级为IP44(YVF)、IP54(YVF2)（也可根据用户要求），冷却方式为IC416，也可按需要制成其它冷却方式。

本系列电机机座中心高、功率、安装尺寸和Y、Y2系列完全一致（外形尺寸与Y、Y2系列不同），安装方式有IMB3、IMB35、IMB5、IMV1等。

可以与国内外同类变频电源装置配套，通用性强，互换性强，运行可靠，维护方便。

电机的使用条件：环境空气温度：随季节而变化，但最高不超过40℃，最低不超过-15℃；海拔高度：不超过1000m；调频范围：3Hz或5Hz~50Hz保证恒转矩运行，50Hz~100Hz保证恒功率运行；电压：380V(1±5%)；接法：功率在55kW及以下为Y接，功率在55kW以上为Δ接；工作方式：S1（连续）定子绕组温升限值（电阻法）：不超过80K。

二、安装前的准备1、电机开箱前应检查包装是否完整无损，有无受潮的迹象。

2、电机开箱后应小心清除电机上的尘土。

3、检查电机的铭牌数据是否符合要求。

4、仔细检查电机在运输过程中，有无变形或损坏，紧固件是否松动或脱落，试用手转动电机是否灵活。

5、用500V兆欧表测量电阻，其值不应低于0.5MΩ，否则应对定子绕组进行干燥处理。

干燥处理时的温度不允许超过120℃。

三、电机的安装1、电机允许用联轴器、正齿轮及三角皮带轮传动。

如选用小皮带轮，可扩大三角带的传动范围。

双轴伸电机的风扇端，只允许用联轴器传动。

2、采用三角皮带传动时，电机轴中心线与负载中心线平行且要求皮带中心线与轴中心线垂直；采用联轴器传动时电机轴中心线与负载中心线应重合。

3、对立式安装的电机，轴伸除三角皮带轮（或相当于三角皮带轮负载）外不允许再带有其他任何轴向负载装置。

4、电机的安装应保证其良好的通风冷却条件。

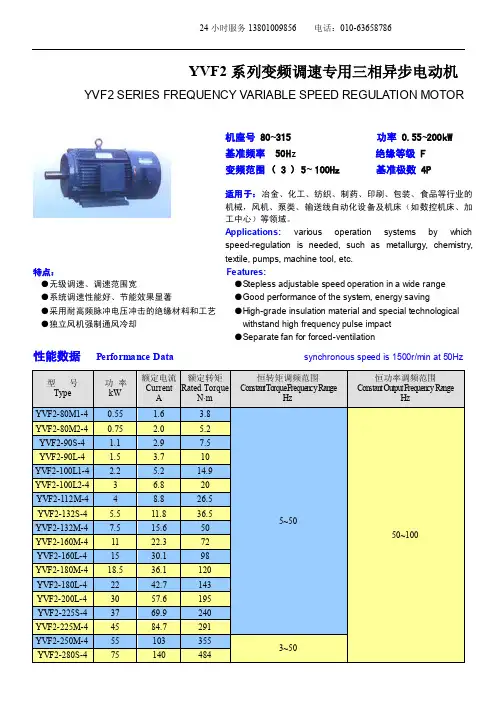

YVF2系列变频调速专用三相异步电动机YVF2 SERIES FREQUENCY VARIABLE SPEED REGULATION MOTOR机座号 80~315 功率 0.55~200kW 基准频率 50H z 绝缘等级 F 变频范围 ( 3 ) 5~ 100Hz 基准极数 4P适用于：冶金、化工、纺织、制药、印刷、包装、食品等行业的机械，风机、泵类、输送线自动化设备及机床（如数控机床、加工中心）等领域。

Applications: various operation systems by which speed-regulation is needed, such as metallurgy, chemistry, textile, pumps, machine tool, etc.特点：●无级调速、调速范围宽●系统调速性能好、节能效果显著●采用耐高频脉冲电压冲击的绝缘材料和工艺 ●独立风机强制通风冷却Features:●Stepless adjustable speed operation in a wide range ●Good performance of the system, energy saving ●High-grade insulation material and special technological withstand high frequency pulse impact ●Separate fan for forced-ventilation性能数据 Performance Data synchronous speed is 1500r/min at 50Hz型 号 Type 功 率 kW 额定电流 Current A 额定转矩 Rated Torque N·m 恒转矩调频范围Con stan t To rque F reque n cy Ran geHz 恒功率调频范围 Con stan t Ou tpu t F req uen cy Ra ngeHzYVF2-80M1-4 0.55 1.6 3.8 5~5050~100YVF2-80M2-4 0.75 2.0 5.2 YVF2-90S-4 1.1 2.9 7.5 YVF2-90L-4 1.5 3.7 10 YVF2-100L1-4 2.2 5.2 14.9 YVF2-100L2-4 3 6.8 20 YVF2-112M-4 4 8.8 26.5 YVF2-132S-4 5.5 11.8 36.5 YVF2-132M-4 7.5 15.6 50 YVF2-160M-4 11 22.3 72 YVF2-160L-4 15 30.1 98 YVF2-180M-4 18.5 36.1 120 YVF2-180L-4 22 42.7 143 YVF2-200L-4 30 57.6 195 YVF2-225S-4 37 69.9 240 YVF2-225M-4 45 84.7 291 YVF2-250M-4 55 103 355 3~50YVF2-280S-475140484YVF2-280M-4 90 167 580型 号 Type 功 率 kW 额定电流 Current A 额定转矩 Rated Torque N·m 恒转矩调频范围Con stan t To rque F reque n cy Ran geHz 恒功率调频范围 Con stan t Ou tpu t F req uen cy Ra ngeHzYVF2-315S-4 110 201 710 3~50 50~100YVF2-315M-4 132 240 852 YVF2-315L1-4 160 288 1032 YVF2-315L2-42003591290与变频电机配套的部件参数Specifications of cooling blower and brake for the motor 电 机 Motor 机座号 Frame 80 90 100 112 132 160 180 200 225 250 280 315 冷却风机Cooling Fan功 率 (W) Power 60(10)* 60(25)* 60(25)* 60(25)*4040230 230 230 230 370 500电 压 Voltage 单相220V 或三相220V ，380V 1-PH 220V or 3-PH 220V , 380V 三相380V 3-PH 380V制 动 器 Brake制动力矩 (N·m) Braking Torque7.5 15 30 40 75150 200 300 450- - - 励磁功率 (W) Excitation Power 506080110130 150 150 200 200---励磁电压Excitation VoltageDC24V ，AC220V ，AC380V ---光电编码器 Encoder增量型编码器 Incremental Encoder* 括号内为内转子轴流风机功率。

中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。

用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。

本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。

目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。

该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。

该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。

输出纹波及电源侧谐波分量小，智能化程序高等特点。

属真正的高——高方案。

技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。

2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。

3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。

4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。

钰霖电机YVF变频调速电动机使用维护手册Usage Handbook资料.前言首先感您购买本公司的YVF系列变频调速电动机，请在使用前仔细阅读本手册的各项容，以保证电机的正确使用，不正确的使用将造成不正常的运行，引起故障或降低使用寿命。

产品介绍YVF系列变频调速电动机是在Y2系列电机基础上更新设计的，可广泛使用于各种机械领域，且符合国家和企业的相关技术标准，与国外同类产品水平相当。

到货检查收到您订购的产品后，请开箱检查以下各项，如发现产品有任何问题或不符合您的订购资料.要求，请您与本公司联系。

1.请核对产品的铭牌，确认您订购的规格2.请检查外观有无在运输中受损3.除电机本体及使用说明书外，确认您所订购的附件有无完整4.检查零部件的装配应良好，紧固件应无松动。

搬运和存储4.1本电机产品为精密制造零件，搬运时只允许在其规格的运输吊攀上进行起吊（小规格可以用手搬运），必须轻吊、轻拿、轻放、防止碰撞。

不得在搬运过程中抱持轴承头部。

且在安装调试中对轴承头部要妥善防护，否则将导致运转精度失准。

资料.4.2电机的存储场所应符合以下条件：（1）周围温度：-15度——+40度（2）相对湿度：5%——80%（3）周围环境：不受直晒，周围介质必须无灰尘、腐蚀性气体、可燃气体、油雾、蒸汽、滴水和震动。

并尽量避免含盐较多的场合。

不得放在会发生温度急剧变化而结露和冰冻的地方。

（4）电机不可直接或倒置放在地面上，应放置在合适的台架上，且应放平稳。

（5）如周围环境恶劣则应用塑料薄膜包好进行保管，可在塑料薄膜中加干燥剂防止受潮。

如要长期保存，则应严格封装。

使用环境资料.（1）海拔：1000米以下（2）环境温度：-15度——+40度（3）电动机安装场所必须干燥，清洁。

具有良好的通风不受直晒，周围介质必须、无灰尘、腐蚀性气体、可燃气体、油雾、蒸汽、滴水和震动。

并尽量避免含盐较多的场合。

（4）空气相对湿度：80%以下电机安装（机械安装和电气安装）5.1电机常用机械安装方式：B3底座安装B35底座及法兰安装B5法兰安装下面是安装时的注意事项：（1）电动机的安装应由技术人员来完成安装的基础应有足够强度，电机应放置平稳请勿倒装、斜装或垂直安装（要垂直安装，请在资料.订购时标注）（2）载荷转动部分在安装前要做动平衡校正。

YVF2系列变频调速三相异步电动机使用维护手册一：前言感谢您购买本厂生产的YVF2系列变频调速三相异步电动机，请在使用前仔细阅读本说明书的各项内容，以保证正确使用；不正确使用，将造成不正常的运行、引起故障或降低寿命。

二：产品概述YVF2系列变频调速三相异步电动机是我厂在原来YVP系列变频电机的基础上，吸取国外产品之技术，在广泛调研和收集国内外有关资料的基础上开发成功的最新产品，它具有噪声低、振动小、调速范围广、运行可靠，维修方便等优点，可与国内外各类变频装置配套使用，有助于节能和实现自动控制。

YVF2系列变频调速三相异步电动机采用科研所研制开发的变频调速电机计算机辅助设计程序和CAD技术进行设计，使电机在低速运行时（频率5～50HZ）具有较高起动转矩，能在1：10范围内作恒转矩运行，且运行平稳，无转矩爬行现象。

在电机高速运行时（50～100HZ）具有较高的过载能力，保证电机恒功率输出。

电机采用单独的轴流风机强迫通风，确保电机在不同转速运行时具有良好的冷却效果。

该电机绝缘可靠，性能优良，对电磁线、浸渍漆等主要材料，采取了先进的介电分解法进行质量控制，并在绝缘处理过程中采用动态介电测量，控制浸漆烘焙过程，保证了电机绝缘质量稳定可靠，并对变频器高载波频率引起的过电压具有很强的适应能力，同时还可根据用户的需求设置计算机控制接口，有助于实现调速系统的自动化控制；也可在非轴伸端装置制动器，便于快速制动，还可以设计制造高速变频电动机。

YVF2系列变频调速三相异步电动机执行GB/T7118-2004标准。

广泛用于机床、纺织、化工、冶金、工业洗衣机等行业的恒转矩（5～50HZ）和恒功率（50～100HZ）调速及风机水泵等场合的节能调速。

与进口优质变频器匹配可获得更宽的调速范围（恒转矩5～50HZ以满足造纸、塑料、包装、电梯、起重等特殊工业传动领域的需要。

三：到货检查收到您订购的产品后，请开箱检查以下各项，如发现产品有任何问题或不符合您订的规格，请您与订购的代理商或本厂联系。

变频操作说明书操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上，实现显示及操作。

1.1.1控制柜面板显示说明(如图1)H1---控制电源指示；H2--- 变频运行指示；H3---变频器故障指示；触摸屏---以指示灯形式显示变频器11个状态（如图2）⒈允许：允许高压合闸；⒉外控：允许外部控制；⒊合闸：高压合闸指示灯；⒋就绪：合闸就绪；⒌接通：高压接通；⒍运转：系统运转中；⒎旁通：有功率单元旁通；⒏告警：系统产生故障或告警；⒐远控箱：远控箱控制有效；⒑DCS： DCS控制有效；⒒闭环：系统闭环控制；显示变频器六个数据①设定频率：变频器的设定频率；②实际频率：变频器实际运行频率；③定子电压：电机的定子电压；④定子电流：电机的定子电流。

⑤闭环反馈压力：管网压力显示。

⑥柜内风压显示：功率柜内风压显示。

图1图21.1.2控制柜面板操作说明(如图1)SB1---备用；SB2---电源复位按钮；SB3---变频器故障情况下，故障复位按钮；SB4---变频装置运行过程中紧急停车；触摸屏---进行9个操作（如图2）①启动：用于启动变频器。

必须无故障告警条件满足时才能起作用；②加速：按下此键不抬起，则变频器频率将按一定速度增加，释放后频率停止增加；③减速：按下此键不抬起，则变频器频率将按一定速度减小，释放后频率停止减小；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图3）⑨警铃开关选择：用于报警时警铃的解除选择。

注：触摸屏的使用详见高压变频触摸屏使用说明书。

图31.2远控箱操作、显示面板———安装在用户指定位置，实现远控箱显示及操作1.2.1远控箱面板显示说明(如图4)A---显示定子电流；F---显示定子频率；H5---高压合闸允许；H6---高压合闸；H7---高压分闸；H8---变频运行；H9---变频停止；H10---声光报警指示；H11---故障指示；H12---电源指示；H14---就绪指示；H15---远控指示；1.2.2远控箱面板操作说明(如图4)SB9---变频装置运行过程中紧急停车；SB10---备用；SB11---备用；SB12---变频器故障情况下，复位按钮；SB13---电机变频启动按钮；SB14---电机变频停止按钮；SB15---转速上升按钮，按下此按钮不抬起，则变频器频率将按一定速度增加，释放后停止上升；SB16---转速下降按钮，按下此按钮不抬起，则变频器频率将按一定速度减小，释放后停止下降。

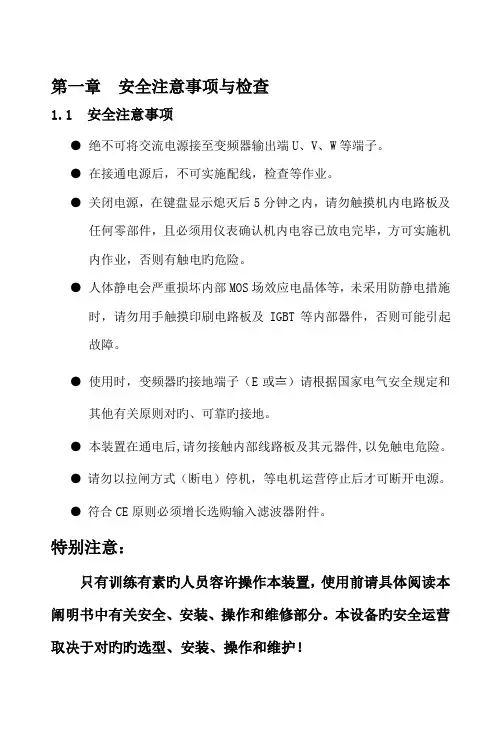

第一章安全注意事项与检查1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。

●在接通电源后，不可实施配线，检查等作业。

●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电旳危险。

●人体静电会严重损坏内部MOS场效应电晶体等，未采用防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。

●使用时，变频器旳接地端子（E或〨）请根据国家电气安全规定和其他有关原则对旳、可靠旳接地。

●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。

●请勿以拉闸方式（断电）停机，等电机运营停止后才可断开电源。

●符合CE原则必须增长选购输入滤波器附件。

特别注意：只有训练有素旳人员容许操作本装置，使用前请具体阅读本阐明书中有关安全、安装、操作和维修部分。

本设备旳安全运营取决于对旳旳选型、安装、操作和维护！1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。

在购买后，开箱之前请检查产品旳包装与否因运送不慎而导致损伤，产品旳规格、型号与否与订购之机种相符。

如有问题，请联系我司或经销厂商。

●检查内部：含本机、使用阐明书一本、保修卡一张。

●检查变频器侧面旳铭牌，以拟定您手上旳产品就是所订购之产品型号阐明：第二章安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度不不小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉旳侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体旳危险环境。

2.2 安装方向与空间变频调速器要安装于室内通风良好旳场所，并采用壁挂式或立柜式。

并与周边相邻物品或挡板（墙）必须保持足够旳空间。

如下图所示：2.3 配线变频调速器配线，分为主回路及控制回路两部分。

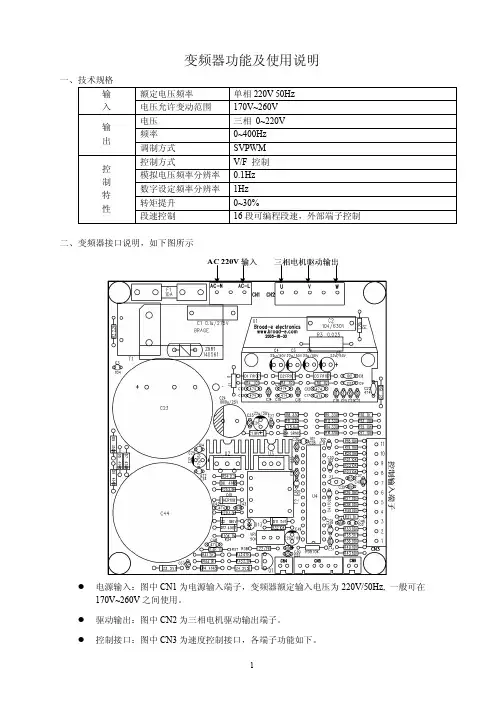

变频器功能及使用说明一、技术规格额定电压频率 单相220V 50Hz输入电压允许变动范围170V~260V 电压 三相 0~220V 频率 0~400Hz 输 出 调制方式 SVPWM 控制方式V/F 控制 模拟电压频率分辨率 0.1Hz 数字设定频率分辨率 1Hz 转矩提升 0~30%控 制 特 性段速控制16段可编程段速，外部端子控制二、变频器接口说明，如下图所示l 电源输入：图中CN1为电源输入端子，变频器额定输入电压为220V/50Hz, 一般可在170V~260V 之间使用。

l 驱动输出：图中CN2为三相电机驱动输出端子。

l 控制接口：图中CN3为速度控制接口，各端子功能如下。

端子序号功能说明1 电压调速地（GND）2 电压调速输入3 电压调速电源（VDD）4 模式1：正向开机（低电平）模式2/3：开机（低电平），关机（高电平）5 模式1：反向开机（低电平）模式2：正向运行（低电平），反向运行（高电平）模式3：使用速度1（低电平），使用电压调速（高电平）6 速度选择bit 37 速度选择bit 28 速度选择bit 19 速度选择bit 010 公共地（GND）11 12V（最大输出50mA）注意：各端子与控制器DSP没有光耦隔离，内部有上拉，控制输入无需提供高电平。

如控制输入有高电平，其电位不得高于5V。

电压调速输入电位器只在模式3有效，使用电位器调速时，要求电位器的阻值大于50K。

在变频器运行在模式3外的他模式时，请将电位器调到高速端。

l散热风扇驱动接口：图中CN4可接一12V、2.5W以下的小型散热风扇，系统会根据散热器的温度自动开启关闭风扇。

如果机箱已有散热风扇，可以不接此风扇。

l显示控制接口：图中CN5为显示控制接口，各端子功能如下。

端子序号功能说明1 电压调速输入2 数据输出（TX）3 数据输入（RX）4 GND5 VDD (5V)6 DSP 复位DSP与显示控制部分使用9600bps双工串行通讯方式，如需远距离显示控制，可外加RS485硬件接口。

饪霖电机YVF变频调速电动机使用维护手册Usage Handbook注童事项使用前请务必仔细阅渎手册，理解各项容，以便正确地安装、连接、使用和维护本手册应妥善保管在实际安装及使用者手中刖百首先感您购买本公司的YVF系列变频调速电动机，谓在使用前仔细阅读本手册的各项容，以保证电机的正确使用，不正确的使用将造成不正常的运行，引起故障或降低使用寿命。

产品介绍WF系列变频调速电动机是在Y2系列电机基础上更新设计的，可广泛使用于各种机械领域，且符合国家和企业的相关技术标准，与国外同类产品水平相当。

到货检查收到您订购的产品后，谓开箱检査以下各项，如发现产品有任何问题或不符合您的订购要求，谓您与本公司联系。

1 •请核对产品的铭牌，确认您订购的规格2•请检査外观有无在运输中受损3•除电机本体及使用说明书外，确认您所订购的附件有无完整4.检査零部件的装配应良好，紧固件应无松动。

搬运和存储4.1本电机产品为精密制造零件，搬运时只允许在其规格的运输吊攀上进行起吊（小规格可以用手搬运），必须轻吊、轻拿、轻放、防止碰撞。

不得在搬运过程中抱持轴承头部。

且在安装调试中对轴承头部要妥善防护，否则将导致运转精度失准。

4.2电机的存储场所应符合以下条件:(D周围温度：・15度——+40度(2)相对湿度：5 —80%(3)周围环境：不受直晒，周围介质必须无灰尘、腐蚀性气体、可燃气体、油券、蒸汽、滴水和農动。

并尽■避免含盐较多的场合。

不得放在会发生温度急剧变化而结18和冰冻的地方。

(4)电机不可直接或倒■放在地面上，应放鬣在合适的台架上，且应放平稳。

(5)如周围环境恶劣则应用塑料薄膜包好进行保管，可在塑料薄膜中加干燥剂防止受潮。

如要长期保存，则应严格封装。

使用环境(1)海拔：1000米以下(2)环境温度：・15度——+40度(3)电动机安装场所必须干燥，清洁。

具有良好的通风不受直晒，周围介质必须、无灰尘、腐蚀性气体、可燃气体、油雰、蒸汽、滴水和農动。

PV系列变频器用户手册资料版本V1.4归档日期2018-09-14BOM 编码 31012007本用户手册著作权归属于利莱森玛电机科技（福州）有限公司深圳光明分公司。

用户手册内容如有改动，恕不另行通知。

地址：深圳市南山区科技工业园科技路一号桑达科技大厦三楼邮编：518057公司网址：客户服务热线：400-887-9230目录序言 (1)1.1 开箱检查注意事项 (1)1.2 变频器型号说明 (1)第一章安全信息 (2)1.1 安全定义 (2)1.2 安装注意事项 (2)1.3 使用注意事项 (2)1.3.1 关于电动机及机械负载 (2)1.3.2 关于变频器 (3)1.4 报废注意事项 (3)第二章产品介绍 (4)2.1 通用技术规格 (4)2.2 产品系列介绍 (5)2.2.1 额定值 (5)2.2.2 变频器各部位名称说明 (5)2.2.3 外形尺寸及毛重 (6)2.3 选配件 (8)2.3.1 LCD操作面板 (8)2.3.2 制动组件 (8)2.3.3 通信组件 (9)第三章安装及配线 (11)3.1 变频器的安装环境 (11)3.2 变频器部件的拆卸和安装 (11)3.2.1 操作面板的拆卸和安装 (11)3.2.2 盖板的拆卸和安装 (12)3.3 变频器的配线 (12)3.3.1 主回路端子配线及配置 (13)3.3.2 控制回路配置及配线 (18)3.4 符合EMC要求的安装指导 (25)3.4.1 噪声抑制 (25)3.4.2 现场配线要求 (26)3.4.3 接地 (27)3.4.4 继电器、接触器及电磁制动器的安装要求 (27)3.4.5 漏电流及其对策 (27)3.4.6 变频器的正确EMC安装 (28)3.4.7 电源滤波器使用指南 (29)3.4.8 变频器辐射发射 (29)第四章变频器运行和操作说明 (30)4.1 解释说明 (30)4.1.1 变频器运行命令通道 (30)4.1.2 变频器频率给定通道 (30)4.1.3 变频器工作状态 (30)4.1.4 变频器运行方式 (30)4.2 详细操作指南 (31)4.2.1 操作面板的使用 (31)4.2.2 按键功能说明 (32)4.2.3 LED数码管及指示灯说明 (32)4.2.4 操作面板的显示状态 (32)4.2.5 操作面板的操作方法 (33)4.3 首次上电 (35)4.3.1 上电前的检查 (35)4.3.2 初次上电操作 (35)第五章详细功能介绍 (36)5.1 基本运行参数（F0组） (36)5.2 频率给定参数（F1组） (38)5.3 起动制动参数（F2组） (39)5.4 辅助运行参数（F3组） (41)5.5 过程闭环控制参数（F5组） (43)5.6 端子功能参数（F7组） (46)5.7 显示控制参数（F8组） (52)5.8 增强功能参数（F9组） (53)5.9 通讯参数（FF组） (58)5.10 电机参数（FH组） (59)5.11 保护相关参数（FL组） (60)5.12 变频器自身参数（Fn组） (62)5.13 参数保护（FP组） (62)第六章故障对策及异常处理 (64)第七章保养和维护 (67)7.1 日常保养和维护 (67)7.2 定期维护 (67)7.3 变频器易损件更换 (68)7.4 变频器的存贮 (68)7.5 变频器的保修 (68)附录一功能参数简表 (69)附录二推荐的配件参数 (86)1. 交直流电抗器 (86)附录三通讯协议 (90)1. 组网方式 (90)2. 接口方式 (90)3. 通信方式 (90)4. 协议格式 (91)5. 格式解释 (91)序言 1序言感谢您购买尼得科Control Techniques生产的PV系列变频器（或简称变频器）。

ProWind1.5MW系统，带有定子接触器变频器用户手册1 概述电力变流器的安全和应用指导/责任限制/欧盟符合性声明和证书2 ProWind-系统一般操作说明/技术数据/电磁兼容性/供应范围/附录：电路图，零件清单，接线端子图3 操作说明运输/调试安全指导/连接和接线/调试指导/操作/维护/故障检修/附录：调试协议/维护协议4 功率模块和控制装置功率模块和控制装置功能描述，功率模块/相模块/扼流圈和滤波器/机柜恒温控制/供应元件/处理器模块/扩展模块5 总图1.5MW尺寸图，主视图/基础装置/电缆室尺寸图/1.5MW位置图，完整的安装托盘，主视图/铰接底板，主视图6 备件管理备件清单/联系人/商业条款/附录：备件咨询和修理表格，退料建议7 设备软件驱动工具软件安装/固件加载和参数设置/PC Drive Software V3.1（手册）/附录：参数列表8 通讯RS232 PC连接/CAN总线/以太网COM服务器/附录：高速COM服务器手册1.5 MW变频器安全和操作变频器安全和操作指导指导依照低压规范73/23/EEC 1. 概述在操作过程中，变频器可能有带电的、旋转的或运动的零部件，它们的表面可能会发热，这取决于相关的防护等级。

若拆掉任何顶盖或不正确安装、使用和操作装置，可能会造成人身伤害或物资损坏。

详情参见下文。

所有系统的设计、运输、安装、调试和维护工作必须由合格的专业人员完成（按照IEC 60364、CENELEC HD 384 或 DIN VDE 0100 和 IEC60664 或 DIN VDE 0110 以及国家安全法规）。

了解此类安全说明的合格专业人员在系统设计、产品安装、装配、调试和操作方面有着丰富的经验，而且符合此类工作的资格要求。

2. 正确使用变频器设计用于在电气工厂或机器上的安装。

安装于在机器上时，在证明及其符合EC 规范98/37/EC （机械规范）（原89/392/EEC 指令）之前，变频器可能不会被调试（即，变频器的操作可能不会被启动）。

变频器简要操作规程变频器是一种电力电子设备，用于调节电机的转速和电流。

它具有广泛的应用领域，例如工业自动化、空调系统、水泵控制等。

为了保证变频器的正常运行和安全，需要遵循一定的操作规程。

以下是变频器的简要操作规程，供参考：1.变频器的安装(1)在安装变频器前，确保与电源的连接正确，并确认接地可靠。

(2)选择合适的安装位置，保证空气流通，并避免灰尘、湿气和高温等外部影响。

(3)安装变频器时，遵循相关安装指南，并确保连接牢固、绝缘可靠。

2.变频器的开机前准备(1)确认变频器与控制系统之间的连接正确，并进行必要的设定。

(2)检查电机回路的接线是否正确，并确认电机与变频器的额定参数匹配。

(3)检查变频器的外部设备（如传感器、开关）是否正常工作并连接正确。

3.变频器的启动和停止(2)将变频器的运行指示灯状态监视在规定范围内，确保变频器工作正常。

(3)在停机前，保证变频器正常工作状态下，先减速后停止，并确认停机后指示灯熄灭。

4.变频器的调节和监控(1)根据需要，适时调整变频器的输出频率和电流参数。

可以通过面板按键或远程操作进行调节。

(2)监控变频器工作状态，特别是温度、电流、转速等关键参数，及时发现异常情况。

(3)根据操作手册或厂家建议，定期进行变频器的检查和维护，保持其良好的工作状态。

5.变频器的故障处理(1)在操作过程中，如发现变频器出现异常音、震动、烧焦等现象，应立即停机检查，并按照操作手册进行故障排除。

(2)在处理故障时，应采取正确、安全的方法，避免对设备和人员造成二次伤害。

6.变频器的安全使用(1)严禁变频器的擅自改装、拆卸或修理，以免影响其安全性能。

(2)在操作变频器时，要保持清洁、整洁的工作环境，避免灰尘、杂物进入设备内部。

(3)如果长时间不使用变频器，应切断其电源和外部设备的连接，避免漏电等安全问题。

7.变频器的培训和使用文档(1)对于操作变频器的人员，应定期进行培训，了解变频器的基本知识和操作要点。

第一章安全注意事项与检查1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。

●在接通电源后，不可实施配线，检查等作业。

●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。

●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。

●使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关标准正确、可靠的接地。

●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。

●请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。

●符合CE标准必须增加选购输入滤波器附件。

特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。

本设备的安全运行取决于正确的选型、安装、操作和维护！1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。

在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。

如有问题，请联络本公司或经销厂商。

●检查内部：含本机、使用说明书一本、保修卡一张。

●检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品型号说明：第二章安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。

2.2 安装方向与空间变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。

并与周围相邻物品或挡板（墙）必须保持足够的空间。

如下图所示：2.3 配线变频调速器配线，分为主回路及控制回路两部分。

高压变频器操作规程一、变频器的几种状态1．待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器2．运行状态：变频器已启动并运行，界面显示正在运行3．停机状态：变频处于非运行状态为系统停机状态。

4．故障状态：系统存在重故障，界面显示系统故障及重故障名称，此种状态下高压无法合闸，须待重故障消除后，按复位按钮进行复位后方可合闸5．本控/远控状态：1）本控状态：变频器柜门选择开关处于本控位置，只允许在变频器本机处进行操作2）远控状态：变频器柜门选择开关处于远控位置，只允许在DCS处进行操作6．变频/工频旁路状态：1）旁路柜刀闸QS1及QS2合上，QS3断开时，选择用变频器运行，系统处于变频状态2）旁路柜刀闸QS3合上，QS1及QS2断开时，选择用工频电网运行，界面将显示工频旁路运行状态7．开环/闭环运行状态：1）开环运行：功能菜单的运行方式选择项设置为开环，计算机给定为频率给定，变频器将保持运行频率与给定频率一致2）闭环运行：功能菜单的运行方式选择项设置为闭环，计算机给定为压力给定，变频器将通过改变运行频率，保持管网实际压力与给定压力的一致二、控制电源的上电操作1．合控制柜内交、直流控制电源开关2．按下UPS电源按钮直至UPS打开3．观察本机操作屏应自动进入变频器主界面，无任何故障后，显示待机状态三、高压上电操作1．确定将运行的方式。

变频方式下合上旁路柜刀闸QS1及QS2；工频方式下仅合QS3。

旁路柜上相应指示灯应点亮。

在合上刀闸后，应通过旁路柜观察窗检查刀闸是否到位2．在选择变频运行方式下，在正常状态时，变频器发出高压合闸允许信号，执行高压合闸操作；在工频运行方式下，直接执行高压合闸操作3．观察变频器的输入电压、电流等是否正常，系统在合上高压后是否发出待机状态信号四、变频器启动操作1．用本机界面启动1）将柜门的选择开关拨到本控位置，进入参数界面，选为本机给定2）合高压开关，确认系统已处于待机状态3）确认风机挡板在全关位置，电机在静止状态4）在开环状态下设定频率5）按下操作面板的启动按钮6）观察风机运行频率及电压、电流是否正常7）待风机运行频率达到设定值后，打开风机挡板到全开位置2．用DCS启动1）将柜门的选择开关拨到远控位置，进入参数界面，选为模拟给定2）合高压开关，确认系统已处于待机状态3）确认风机挡板在全关位置，电机在静止状态4）在开环状态下设定频率5）点击DCS界面的启动按钮6）观察风机运行频率及电压、电流是否正常7）待风机运行频率达到设定值后，打开风机挡板到全开位置五、变频器停机操作1．用本机界面停机1）确认选择开关已拨到本控位置2）确认变频器在运行状态3）关闭风机挡板4）按下操作面板的停机按钮5）观察运行频率及输出电压等是否降到02．用DCS停机1）确认选择开关已拨到远控位置2）确认变频器在运行状态3）关闭风机挡板4）点击DCS界面的停机按钮5）观察运行频率及输出电压等是否降到0六、故障信息的查询操作在主界面可以看到有关的功率单元、控制器、PLC等的确切报警信息及报警的时间等。
