ABB变频器识别步骤

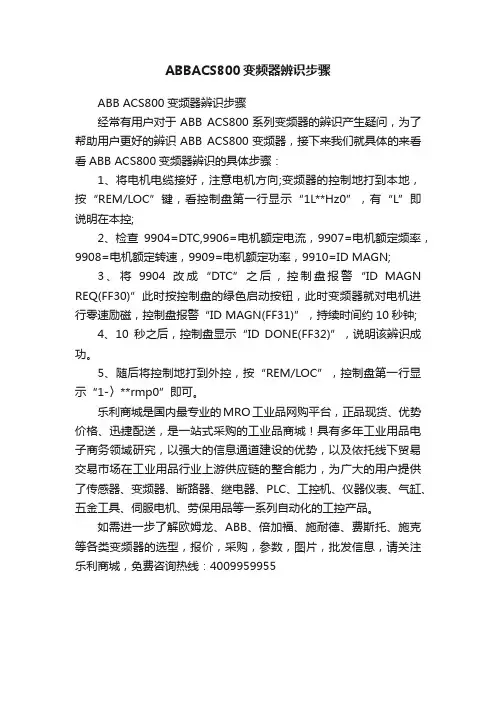

ABBACS800变频器辨识步骤
ABB ACS800变频器辨识步骤
经常有用户对于ABB ACS800系列变频器的辨识产生疑问，为了帮助用户更好的辨识ABB ACS800变频器，接下来我们就具体的来看看ABB ACS800变频器辨识的具体步骤：
1、将电机电缆接好，注意电机方向;变频器的控制地打到本地，按“REM/LOC”键，看控制盘第一行显示“1L**Hz0”，有“L”即说明在本控;
2、检查9904=DTC,9906=电机额定电流，9907=电机额定频率，9908=电机额定转速，9909=电机额定功率，9910=ID MAGN;
3、将9904改成“DTC”之后，控制盘报警“ID MAGN REQ(FF30)”此时按控制盘的绿色启动按钮，此时变频器就对电机进行零速励磁，控制盘报警“ID MAGN(FF31)”，持续时间约10秒钟;
4、10秒之后，控制盘显示“ID DONE(FF32)”，说明该辨识成功。

5、随后将控制地打到外控，按“REM/LOC”，控制盘第一行显示“1-〉**rmp0”即可。

乐利商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有多年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解欧姆龙、ABB、倍加福、施耐德、费斯托、施克等各类变频器的选型，报价，采购，参数，图片，批发信息，请关注乐利商城，免费咨询热线：4009959955。

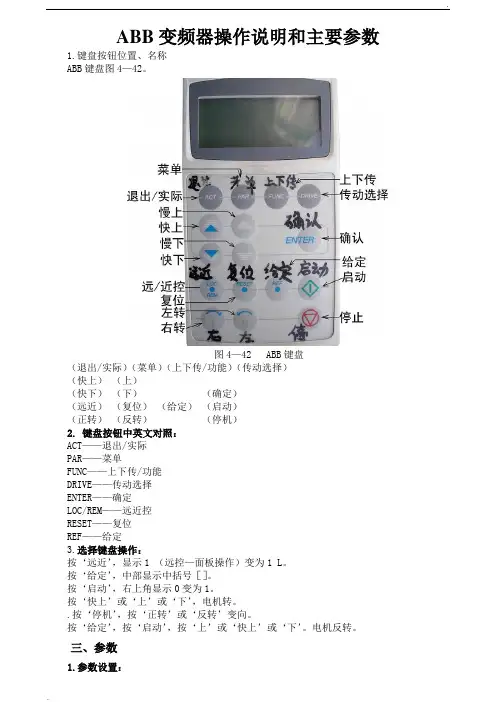

ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。

图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。

按‘给定’，中部显示中括号［］。

按‘启动’，右上角显示0变为1。

按‘快上’或‘上’或‘下’，电机转。

.按‘停机’，按‘正转’或‘反转’变向。

按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。

电机反转。

三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。

按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。

700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。

2.举例：改电机电压。

按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。

按或或按△或改变中括号中数字为380V；按确认，中括号消失。

改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。

按或或按△或改变中括号中数字为60A；按确认，中括号消失。

改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。

按或或按△或改变中括号中数字为55kw；按确认，中括号消失。

停止操作40秒，键盘自动恢复为监视状态。

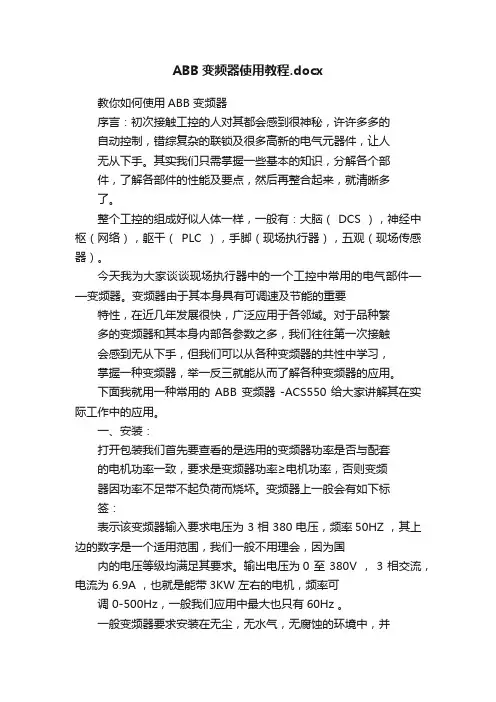

ABB变频器使用教程.docx教你如何使用ABB 变频器序言：初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。

其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。

整个工控的组成好似人体一样，一般有：大脑（ DCS ），神经中枢（网络），躯干（PLC ），手脚（现场执行器），五观（现场传感器）。

今天我为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。

变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各邻域。

对于品种繁多的变频器和其本身内部各参数之多，我们往往第一次接触会感到无从下手，但我们可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。

下面我就用一种常用的 ABB 变频器 -ACS550 给大家讲解其在实际工作中的应用。

一、安装：打开包装我们首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。

变频器上一般会有如下标签：表示该变频器输入要求电压为 3 相 380 电压，频率50HZ ，其上边的数字是一个适用范围，我们一般不用理会，因为国内的电压等级均满足其要求。

输出电压为0 至 380V ， 3 相交流，电流为 6.9A ，也就是能带3KW 左右的电机，频率可调 0-500Hz，一般我们应用中最大也只有60Hz 。

一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。

条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。

由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有 DCS ，PLC 这种高精度工控设备更要注意安装中的每一环节。

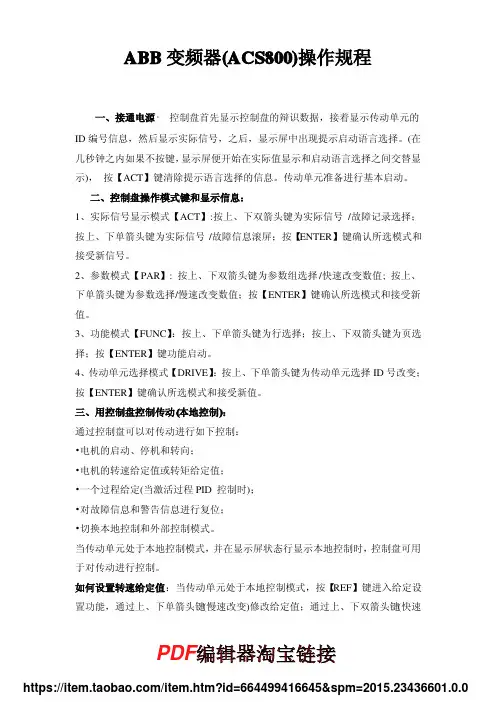

ABB变频器(ACS800)操作规程一、接通电源。

控制盘首先显示控制盘的辩识数据，接着显示传动单元的ID编号信息，然后显示实际信号，之后，显示屏中出现提示启动语言选择。

(在几秒钟之内如果不按键，显示屏便开始在实际值显示和启动语言选择之间交替显示)，按【ACT】键清除提示语言选择的信息。

传动单元准备进行基本启动。

二、控制盘操作模式键和显示信息：1、实际信号显示模式【ACT】:按上、下双箭头键为实际信号/故障记录选择；按上、下单箭头键为实际信号/故障信息滚屏；按【ENTER】键确认所选模式和接受新信号。

2、参数模式【PAR】:按上、下双箭头键为参数组选择/快速改变数值;按上、下单箭头键为参数选择/慢速改变数值；按【ENTER】键确认所选模式和接受新值。

3、功能模式【FUNC】：按上、下单箭头键为行选择；按上、下双箭头键为页选择；按【ENTER】键功能启动。

4、传动单元选择模式【DRIVE】：按上、下单箭头键为传动单元选择ID号改变；按【ENTER】键确认所选模式和接受新值。

三、用控制盘控制传动(本地控制)：通过控制盘可以对传动进行如下控制：•电机的启动、停机和转向；•电机的转速给定值或转矩给定值；•一个过程给定(当激活过程PID控制时)；•对故障信息和警告信息进行复位；•切换本地控制和外部控制模式。

当传动单元处于本地控制模式，并在显示屏状态行显示本地控制时，控制盘可用于对传动进行控制。

如何设置转速给定值：当传动单元处于本地控制模式，按【REF】键进入给定设置功能，通过上、下单箭头键(慢速改变)修改给定值；通过上、下双箭头键(快速PDF编辑器淘宝链接https:///item.htm?id=664499416645&spm=2015.23436601.0.0改变)修改给定值；再按【ENTER】键保存给定值(新值存储在永久存储器中，即使断电，也会自动保存)。

四、实际信号显示模式：在实际信号显示模式下，用户可以：•在显示屏上同时显示三个实际信号；•选择需要显示的实际信号；•查看故障记录；•对故障记录进行复位。

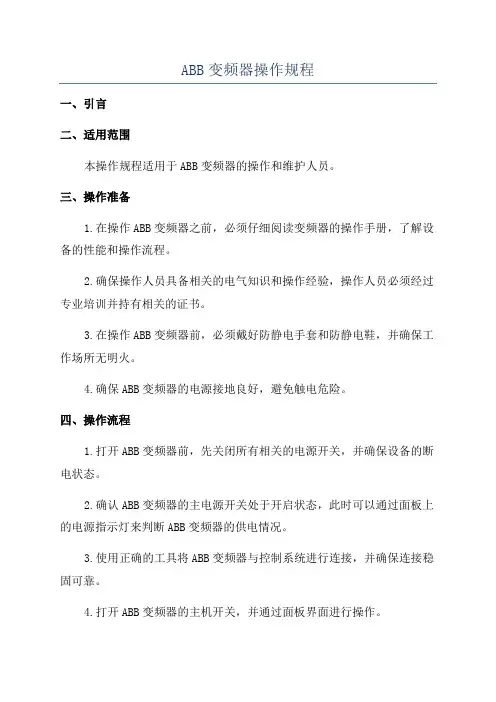

ABB变频器操作规程一、引言二、适用范围本操作规程适用于ABB变频器的操作和维护人员。

三、操作准备1.在操作ABB变频器之前，必须仔细阅读变频器的操作手册，了解设备的性能和操作流程。

2.确保操作人员具备相关的电气知识和操作经验，操作人员必须经过专业培训并持有相关的证书。

3.在操作ABB变频器前，必须戴好防静电手套和防静电鞋，并确保工作场所无明火。

4.确保ABB变频器的电源接地良好，避免触电危险。

四、操作流程1.打开ABB变频器前，先关闭所有相关的电源开关，并确保设备的断电状态。

2.确认ABB变频器的主电源开关处于开启状态，此时可以通过面板上的电源指示灯来判断ABB变频器的供电情况。

3.使用正确的工具将ABB变频器与控制系统进行连接，并确保连接稳固可靠。

4.打开ABB变频器的主机开关，并通过面板界面进行操作。

5.在ABB变频器的面板上选择想要调节的参数，如频率、电压、转速等，并按照要求进行相应的设置。

6.确认ABB变频器的调节范围和限制值，避免超出设定范围造成设备的损坏。

7.在调试过程中，要仔细观察ABB变频器的运行状态，并及时记录相关的数据和参数。

8.如果发现ABB变频器工作异常或故障，应立即停止操作，并进行必要的维护和修理。

五、注意事项1.在进行ABB变频器操作前，必须切断所有的电源，并确保设备的安全。

2.在操作ABB变频器时，必须按照操作手册和安全规范进行操作，禁止随意修改或拆卸设备。

3.在操作ABB变频器时，不能超过设备的额定负荷，以免引发设备的过负荷运转和损坏。

4.在操作ABB变频器时，要注意检查设备的供电电压和电流，并定期清洁设备的散热器和滤波器。

5.在操作ABB变频器时，禁止将异物放入设备内部，并定期检查设备的电源和信号线连接是否松动。

6.在操作ABB变频器时，要定期检查设备的工作状况和运行数据，及时发现并解决问题。

7.在操作ABB变频器时，必须严格按照操作流程进行操作，禁止擅自更改设备的参数和设置。

ABB—ACS510变频器检测的方法
1、在变频器未上电的情况下，检测以下几项，可判断变频器可否安全上电
1、保证变频器内无异物
2、给变频器入户电源端子接入220V电源，观察控制盘是否亮起，是否可以改变参数设置若以上检测无问题，变频器可上电，但不要带负载
2、在变频器上电的情况下，检测以下几项，可判断变频器是否好用
1、首先检测直流电压母线DC+、DC－，若能测到DC500V以上的电压，此项检测正常
2、测
3、4号通道，看是否带电压，带电压为正常
3、测10、11号通道，看是否带电压，带电压为正常
若第一项检测结果为正常，说明变频器输出端没问题
若第二、三项检测结果不正常，说明主板没带电，有可能通讯电缆脱落。

ABB变频器操作说明一、ABB变频器简介二、ABB变频器的安装1.安装前的准备工作：在安装ABB变频器之前，首先要将电源切断，并将电源线接地。

在安装之前，还需要对变频器进行检查，确保没有损坏或松动的部件。

2.安装变频器：将ABB变频器安装在干燥、无振动和无腐蚀气体的场所。

可以使用螺栓将变频器固定在固定底座上。

确保变频器与电机的输出轴对齐，并确保电机的输入端与变频器的输出端连接正确。

三、ABB变频器的基本操作1.启动变频器：保持电源切断状态下，将操作开关设置到“STOP”位置，然后将电源接通。

此时，按下“RUN”按钮，变频器将开始工作。

2.变频器的停止：将操作开关设置到“STOP”位置，变频器将停止工作。

3.变频器的速度调节：可以通过转动速度调节旋钮来调节电机的转速。

顺时针旋转旋钮将使转速增加，逆时针旋转旋钮将使转速减慢。

4.变频器的故障报警：变频器会检测到电机或变频器本身的故障，并通过故障指示灯和报警声音来警示用户。

如遇到故障，及时切断电源并检查故障原因。

四、ABB变频器的高级功能1.温度保护功能：ABB变频器具有温度保护功能，在电机过热时会自动停机，以保护电机不受损坏。

2.过载保护功能：ABB变频器可以监测并保护电机免受过载和短路等异常电流的损害。

当出现过载或短路时，变频器会自动停止工作。

3.频率控制功能：ABB变频器可以通过调节输出频率来控制电机的转速。

用户可以根据需要设置输出频率的大小。

4.故障自诊断功能：ABB变频器具有自诊断功能，可以通过内置的诊断系统来检测变频器的故障，并提供相应的故障报警。

五、ABB变频器的维护1.定期检查：定期检查ABB变频器的连接线路和散热装置，确保它们没有松动或受损。

2.清洁保养：定期清洁变频器的外壳和风扇，以确保良好的散热。

3.维护期间的注意事项：在进行维护时，务必切断电源，并等待一段时间，以确保电容器已经放电。

六、ABB变频器的安全使用1.使用合适的电源：确保ABB变频器使用正确的电压和频率，以防止损坏设备或发生危险。

安全说明连接到供电网络。

有关如何处理的信息，请参见ACH531-01 硬件手册（3AXD50000728145 [ 中文]）的电气安装一章。

连接动力电缆⏹接线图⏹电机电缆如图所示准备好电机电缆的两端。

图中为两种不同的电机电缆类型 a和b。

⏹接线步骤（当选择ABB接线盒可选件时）1.在控制板旁粘贴当地语言的残余电压警告贴纸。

2.用螺丝刀松开夹子，卸下动力电缆端子上的盖板。

3.如图所示准备输入动力电缆和电机电缆。

注意：裸露屏蔽层需 360 度接地。

使用黄绿颜色将用屏蔽层制作的尾线标记为 PE 导线。

4.将电缆穿过下固定板上的孔，电机电缆向右，输入动力电缆向左。

5.连接电机电缆：•将屏蔽层在接地夹钳下进行 360 度接地。

•将电缆的屏蔽层连接到接地端子。

•把电缆的相导线连接到端子 T1/U、T2/V 和 T3/W。

6.按照步骤5使用端子 L1、L2 和 L3连接输入动力电缆。

7.安装控制电缆的接地架。

8.装回动力电缆端子上的盖板。

9.以机械方式紧固装置外部的电缆。

10.将电机端的电机电缆屏蔽层接地。

为最大程度降低射频干扰，请将电机电缆屏蔽层在电机端子盒的引线孔处进行 360度接地。

端子尺寸：R1…R9: 0.14…1.5 mm 2(所有端子)紧固力矩：0.5…0.6 N·m (0.4 lbf·ft)注：1)该信号源由外部供电。

参见制造商的的说明。

要使用由变频器辅助电压输出供电的传感器，请参阅变频器硬件手册 中“电气安装”一章的“两线制和三线制传感器的连接示例”一节。

2)对于控制电缆，在接地夹下方的接地架上对电缆的外屏蔽层进行 360 度接地。

3)出厂时已通过跳线连接。

4)注：对数字信号使用屏蔽双绞线。

安装可选模块（如果有）参见 ACH531-01 硬件手册（3AXD50000728145 [ 中文]）的电气安装一章。

启动和使用要启动变频器，您需要设置电机数据、电机控制、连接宏和变频器参数。
