中职《机械基础》课件凸轮机构pptxx年xx月xx日contents •凸轮机构概述•凸轮机构的工作原理•凸轮机构的基本参数•凸轮机构的常见故障与排除•凸轮机构的设计方法•凸轮机构的案例分析目录01凸轮机构概述由凸轮、从动件和机架三个基本构件组成，通过凸轮的轮廓曲线对从动件产生一定的运动规律的机构。

凸轮机构的定义结构简单、紧凑，能够实现多种复杂的运动规律，因此在机械系统中得到广泛应用。

凸轮机构的特点凸轮机构的定义与特点凸轮机构的应用在各种机械中，凸轮机构主要用于改变运动形式、传递动力和实现预定运动规律。

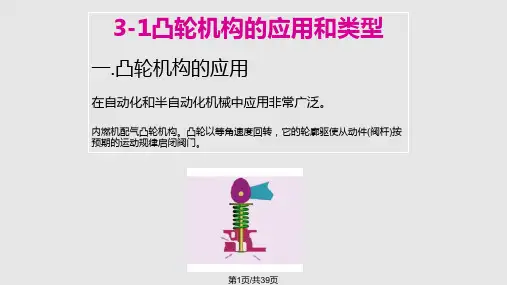

例如，内燃机中的进气和排气阀、汽车的变速器、洗衣机中的进水和排水装置等。

凸轮机构的分类根据凸轮的形状和从动件的运动形式，凸轮机构可分为盘形凸轮机构、圆柱形凸轮机构、圆锥形凸轮机构等。

凸轮机构的应用与分类1凸轮机构的基本组成23凸轮的轮廓曲线控制着从动件的运动轨迹，是凸轮机构的核心构件。

凸轮从动件受到凸轮轮廓的控制，实现一定的运动规律。

从动件机架是凸轮机构的支撑框架，确定凸轮和从动件的位置关系。

机架02凸轮机构的工作原理凸轮机构的运动规律主要涉及凸轮机构中从动件的运动规律，即从动件在运动过程中跟随凸轮的轮廓曲线做出的运动。

凸轮机构的运动规律通常分为三种类型：等速运动规律、等加速等减速运动规律和简谐运动规律。

这些运动规律的特点和应用范围各不相同。

凸轮机构的运动规律凸轮机构的压力角与传动角01凸轮机构的压力角是指凸轮与从动件接触点处的法线与从动件运动方向之间的夹角。

02凸轮机构的压力角大小直接影响到凸轮机构的传动性能和使用寿命。

一般情况下，较小的压力角可以减小凸轮机构的动力学性能，而较大的压力角则会导致凸轮机构的使用寿命下降。

03传动角是指从动件的运动方向与凸轮的基圆切线之间的夹角。

传动角的大小直接影响到凸轮机构的传动效率和刚度。

凸轮机构的滑动摩擦是指凸轮与从动件接触表面之间的摩擦现象。

这种摩擦不仅会消耗能量，还会加速零件表面的磨损和疲劳。

2023中职机械基础课件凸轮机构ppt•凸轮机构概述•凸轮机构的基本类型•凸轮机构的工作过程及实例分析•凸轮机构的特性与设计目•凸轮机构在机械中的应用及改进方案录01凸轮机构概述凸轮机构是一种广泛应用于各种机械中的一种机构，它由凸轮、从动件和机架三个基本构件组成。

凸轮机构中，凸轮通常是主动件，它按照一定的规律转动，同时使从动件做相应的运动。

1 2 3凸轮机构可以实现复杂的运动规律，并且结构简单、紧凑。

凸轮机构的凸轮与从动件之间的接触面积较小，因此可以承受较大的载荷。

凸轮机构的缺点是接触应力较大，容易造成磨损和疲劳损坏。

03在液压泵中，凸轮机构用于控制阀门的开启和关闭，从而实现液体的吸入和排出。

01凸轮机构广泛应用于各种机械中，如内燃机、液压泵、汽车变速器等。

02在汽车变速器中，凸轮机构用于控制离合器的接合和分离，从而实现动力的传递和切断。

02凸轮机构的基本类型尖顶直动从动件凸轮机构是一种常见的凸轮机构，其特点是从动件在凸轮轴向运动时，其尖顶始终与凸轮保持接触。

这种机构的优点是结构简单，适用于高速传动。

但由于从动件尖顶与凸轮直接接触，容易磨损，因此不适用于重载传动。

滚子直动从动件凸轮机构的特点是从动件上的滚子在凸轮轴向运动时，滚子与凸轮之间通过滚动摩擦传递运动。

这种机构的优点是可以承受较大的载荷，适用于重载传动。

同时，由于滚子与凸轮之间的滚动摩擦，其磨损较小，因此可以延长机构的使用寿命。

滚子摆动从动件凸轮机构的特点是从动件上的滚子在凸轮轴向运动时，滚子与凸轮之间通过滚动摩擦传递运动，同时从动件绕其轴线摆动。

这种机构的优点是可以同时实现轴向运动和摆动，适用于需要同时实现这两种运动的场合。

由于滚子与凸轮之间的滚动摩擦，其磨损较小，因此可以延长机构的使用寿命。

平面凸轮机构是一种常见的凸轮机构，其特点是在一个平面上配置凸轮和从动件。

这种机构的优点是结构简单，易于加工和安装。

但由于其运动轨迹在同一平面上，因此适用于需要实现简单运动的场合。
