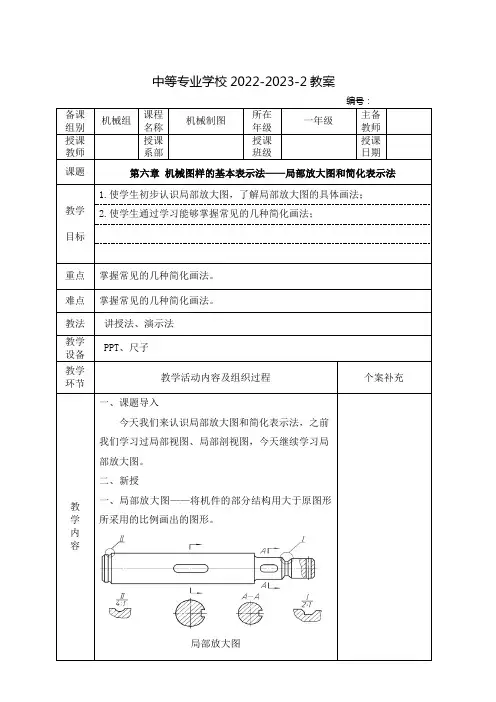

中等专业学校2022-2023-2教案编号：备课组别机械组课程名称机械制图所在年级一年级主备教师授课教师授课系部授课班级授课日期课题第六章机械图样的基本表示法——局部放大图和简化表示法教学目标1.使学生初步认识局部放大图，了解局部放大图的具体画法；2.使学生通过学习能够掌握常见的几种简化画法；重点掌握常见的几种简化画法。
难点掌握常见的几种简化画法。
教法讲授法、演示法教学设备PPT、尺子教学环节教学活动内容及组织过程个案补充教学内容一、课题导入今天我们来认识局部放大图和简化表示法，之前我们学习过局部视图、局部剖视图，今天继续学习局部放大图。
二、新授一、局部放大图——将机件的部分结构用大于原图形所采用的比例画出的图形。
局部放大图教学内容局部放大图可画成视图，也可画成剖视图或断面图，与被放大部分的表示法无关。
局部放大图应尽量配置在被放大部位的附近。
绘制局部放大图时，除螺纹牙型、齿轮和链轮的齿形外，应用细实线圈出被放大部位，当同一机件上有几处被放大时，应用罗马数字编号，并在局部放大图上方标注出相应的罗马数字和所采用的比例。
二、简化画法1．对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行细实线。
这种简化画法是局部视图的一种特殊画法。
2．在不致引起误解时，图形中用细实线绘制的过渡线和用粗实线绘制的相贯线，可以用圆弧或直线代替非圆曲线，也可以用模糊画法表示相贯线。
过渡线与相贯线的简化画法3．当机件上有较小结构及斜度等已在一个图形中表达清楚时，在其他图形中可简化表示或省略。
4.机件中与投影面倾斜角度不大于30°的圆或圆弧的投影可用圆或圆弧画出。
5.当不能充分表达回转体零件表面上的平面时，可用平面符号（相交的两条细实线）表示。
6.对于机件的肋、轮辐及薄壁等，这些结构都不画剖面符号，而用粗实线将它们与其邻接部分分开。
当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出。
中等专业学校2022-2023-2教案编号：备课组别机械组课程名称机械制图所在年级一年级主备教师授课教师授课系部授课班级授课日期课题第六章机械图样的基本表示法——第三角画法教学目标1.使学生初步认识第三角画法，了解第三角画法的投影规律；2.使学生通过比较，能够区分第三角画法与第一角画法；3.掌握第三角画法与第一角画法的投影符号。
重点通过比较，能够区分第三角画法与第一角画法难点通过比较，能够区分第三角画法与第一角画法教法讲授法、演示法教学设备PPT、尺子教学环节教学活动内容及组织过程个案补充教学内容一、课题导入师：在我们学习机械制图中，技术图样应采用正投影法绘制，并优先选用第一角画法。
为了便于国际的技术交流与合作，必要时，允许使用第三角画法。
二、新授（一）第三角画法与第一角画法的区别八个分角教学内容第一角画法第三角画法第一角画法与第三角画法的对比在第三角画法中，在V面上形成自前方投射所得的主视图，在H面上形成自上方投射所得的俯视图，在W面上形成自右方投射所得的右视图。
第三角画法的俯视图和仰视图与第一角画法的俯视图和仰视图的位置对换；第三角画法的左视图和右视图与第一角画法的左视图和右视图的位置对换。
第三角画法的主视图和后视图与第一角画法的主视图和后视图的位置对换。
第三角画法的六个基本视图及其展开与第一角画法类似，采用第三角画法的三视图也有下述特性（即多面正投影的投影规律）：主、俯视图长对正，主、右视图高平齐，俯、右视图宽相等。
（二）第三角画法与第一角画法的识别符号为了便于识别不同视角的画法，《技术制图图纸幅画和格式》规定采用投影符号；第三角画法与第一角画法的投影符号如下图所示，该符号一般放在标题栏中名称及代号区的下方。
第三角画法识别符号第一角画法识别符号采用第三角画法时，必须在图样中画出投影符号；采用第一角画法时，在图样中一般不必画出投影符号。
投影符号采用粗实线和细点画线绘制，其中粗实线的线宽不小于0.5mm。
中等专业学校2022-2023-2教案教学内容为了表达清楚上部圆柱与十字肋的相对位置关系，采用了一个局部视图；为了表达十字肋的截断面形状，采用了移出断面图；为了表达斜板实形及其与十字肋的相对位置，采用了一个斜视图“A”。
支架【例6－4】根据图示机件的三视图，重新选择合适的表达方案。
师分析：由图可知，该机件由正方形顶板、圆形底板、中间圆筒及前部菱形凸缘四部分组成。
在顶板和底板上均有四个连接用的小孔，圆筒与菱形凸缘间也有孔相通。
由于上图中主视图图形是左右对称的，所以可将其画成半剖视图，既反映内形，又保留了菱形凸缘的外形。
为清楚地反映圆筒与菱形凸缘孔相通的情况、底板形状及底板上四孔的分布情况，其俯视图可采用沿凸缘孔轴线剖切的全剖视图。
剩下的顶板形状及顶板上四孔的分布情况可用局部视图表达，而原左视图省略不画，完整的表达方案如下图所示。
【例6－5】读懂已知物体第三脚画法的三视图，转换成第一角画法，并选择合适的表达方案。
分析：由机件第三角画法的主、右、俯三视图可知，机件由底板和竖板组成，其中底板的基本形体是长方体，下面带矩形槽（根部有圆角)，左、右前端带台阶孔，周边为圆角;竖板的基本形体也是长方体，中上部有半圆槽，前端带有半圆凸台，其根部及两侧均有圆角。
表达方案：以第三角画法的主视图作为第一角画法的主视图，并作一局部剖视，以表达台阶孔内部的结构；俯视图主要表达底板形状和孔的位置；左视图作全剖视，以表达底板和竖板的连接关系及槽、孔的贯通状况。
为突出表达可见结构和形状，不可见轮廓线省略不画，如上图b所示。
知识拓展国外图样示例四、课堂小结选择机件的表达方案时，一般可同时拟定几种方案，经过分析、比较，最后选择一个最佳方案。
五、作业布置分析【例6—3】的零件结构和形状。
板书设计教后札记。
