RC一阶电路的响应测试实验报告实验报告：RC一阶电路的响应测试一、实验目的：1.掌握RC一阶电路的响应特性；2.了解RC一阶电路的时间常数对电路响应的影响；3.学会使用示波器观察电路的动态响应。
二、实验原理：由于充电或放电需要一定的时间，电路的响应是有延迟的。
根据电容充电时间常数τ的不同，可以将RC电路分为快速响应和慢速响应两种情况。
电容C的充电或放电方程为：i(t) = C * dV(t) / dt根据Ohm's Law，电路中的电流和电压之间的关系为：V(t) = VR(t) + VC(t) = i(t) * R + V0 * exp(-t/τ)其中，VR(t)是电阻R上的电压，VC(t)是电容C上的电压，V0是电路初始电压，τ=C*R是电路的时间常数。
当输入信号为直流电压时，电路将会处于稳态，电容将保持充电或放电状态，直到与电源电压相等。
当输入信号为瞬态电压时，电路将会发生响应，电容充放电的过程导致电压变化。
三、实验器材和仪器：1.RC电路板；2.直流电源；3.示波器；4.电阻和电容。
四、实验步骤：1.将示波器的地线和信号触发线接地。
2.按照实际电路中的元件数值，在RC电路板上连接电阻和电容。
3.将示波器的一个探头连接到电阻两端，另一个探头连接到电容的一端。
4.打开直流电源，设定合适的电压大小，使电路处于稳定状态。
5.调整示波器的触发模式和触发电平，保证波形稳定可观察。
6.增加或减小直流电压，观察电路响应，并记录波形。
7.改变电阻或电容的数值，重复步骤6，观察并记录不同响应特性。
8.关闭直流电源和示波器，取下电路连接。
五、实验数据及结果：实验中，我们首先建立了一个由1000Ω电阻和0.1μF电容串联组成的RC电路。
然后，我们分别给电路输入不同幅值和时间常数的矩形波信号，观察电路的响应。
1.输入直流电压的稳态响应：当输入直流电压时，电路处于稳态，电容已经充电到与电源电压相等的电压值。

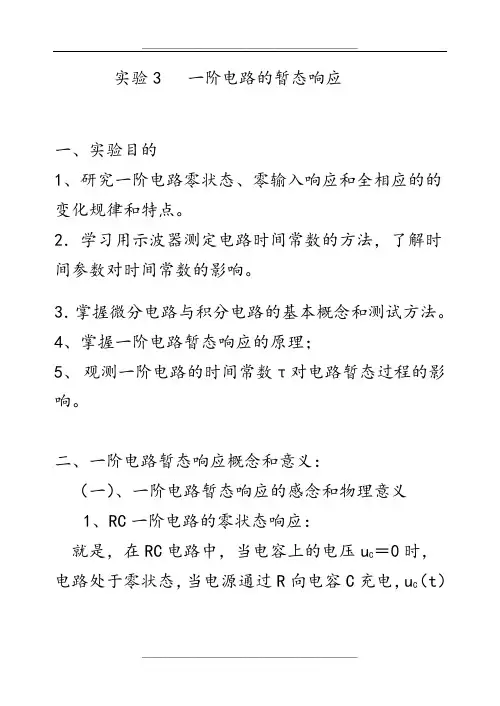

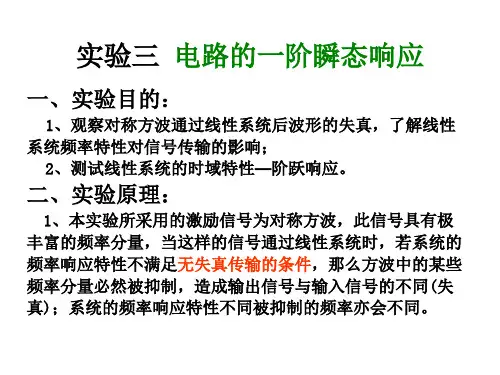

实验3 一阶电路的暂态响应一、实验目的1、研究一阶电路零状态、零输入响应和全相应的的变化规律和特点。
2．学习用示波器测定电路时间常数的方法，了解时间参数对时间常数的影响。
3．掌握微分电路与积分电路的基本概念和测试方法。
4、掌握一阶电路暂态响应的原理；5、观测一阶电路的时间常数τ对电路暂态过程的影响。
二、一阶电路暂态响应概念和意义：（一）、一阶电路暂态响应的感念和物理意义1、RC一阶电路的零状态响应：就是，在RC电路中，当电容上的电压u C＝0时，电路处于零状态，当电源通过R向电容C充电，u C（t）称为零状态响应。
当u C上升到所需要的时间称为时间常数。
2、RC一阶电路的零输入响应当u C上的电压稳定后，使电容C通过R放电，Uc C（t）称为零输入响应。
当u C下降到所需要的时间称为时间常数，。
本实验研究的暂态响应主要是指系统的零状态电压响应。
一阶电路的零状态响应，是系统在无初始储能或状态为零情况下，仅由外加激励源引起的响应。
3、RL和RC电路的时间常数的物理意义是：RL：电感的电流减小到原来的1/e需要的时间。
RC：电容的电压减小到原来的1/e需要的时间。
RC电路中,若时间常数远大于方波周期,用示波器在C两端看到的将是幅值非常小的三角波，而R两端几乎就是方波。
R或C增大，电路的响应时间延长。

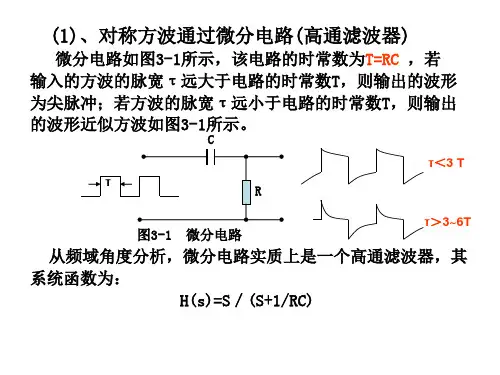

4、微分电路和积分电路在方波信号u S作用在电阻R、电容C串联电路中，当满足电路时间常数远远小于方波周期T的条件时，电阻两端（输出）的电压U R与方波输入信号u S呈微分关系，该电路称为微分电路。
当满足电路时间常数远远大于方波周期T的条件时，电容C两端（输出）的电压u C与方波输入信号u S呈积分关系，该电路称为积分电路。
就是说：RC电路中，从R两端得到的电压变化曲线是微分曲线，从C两端得到的电压变化曲线是积分曲线。
在RC串联电路中，从电阻上测出的5、测量RC一阶电路时间常数RC电路的充放电暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采周期性方波U S作为电路的激励信号，方波信号的周期为T，只要满足周期T>RC 5--8倍，便可在示波器的荧光屏上形成稳定的响应波形。
